Audi A2: Sicherungskasten Belegung | Tabelle aller Sicherungen

Das Wichtigste auf einen Blick

Belegte Sicherungen: 74
Einbauorte: Staffelträger (6+6-Punkt)
Baujahre: 1999 – 2005

Sicherung finden

Schnellantworten

Zigarettenanzünder Nr. 12 · 15 A · ZigarettenanzünderBaujahr 1999-2005 · 1 weitere Treffer
Radio Nr. 2 · 20 A · Navigationsschnittstelle, Radio, Spannungsstabilisator, 2 Steuergerät...Baujahr 1999-2005
Abblendlicht Nr. 22 · 10 A · Zweifadenlampe für Scheinwerfer, linksBaujahr 1999-2005 · 1 weitere Treffer
Scheibenwischer Nr. 6 · 25 A · Automatisches intermittierendes Wasch-/Wischrelais. Schalter für Schei...Baujahr 1999-2005
Hupe Nr. 8 · 25 A · Zweiton-Hupenrelais Hupe/Zweiton-Hupe Steuergerät für Schiebedachverst...Baujahr 1999-2005 · 2 weitere Treffer

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Audi A2 inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Belegung Sicherungskasten und Relais Audi A2 | Baujahr 1999-2005

Standort des Sicherungskastens

Position des Sicherungskastens: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005) — Bild: Fuse-Box.info

Hauptsicherung

Es befindet sich an der Batterie unter dem Kofferraumboden.

S88 – Streifensicherung (150A)

Sicherungs- und Relaiskasten (9-Punkt)

Die Position der Sicherungen im Fahrgastraum: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005) — Bild: Fuse-Box.info

Es befindet sich unter dem Boden vor dem linken Vordersitz.

Diagramm des Sicherungskastens

Sicherungs- und Relaiskasten (9-Punkt): Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005) — Bild: Fuse-Box.info

Belegung der Sicherungen und Relais

Nr.	Funktion	Ampere
A	Sicherung Multifunktionslenkrad (S326)	1 A
В	Sicherung Zusatzheizung (S126)	60 A
C	Sicherung des Steuergerätes für Kühlerlüfter (S142)	40 A
1	Steuergerät mit Display im Schalttafeleinsatz	10 A
2	Navigationsschnittstelle, Radio, Spannungsstabilisator, 2 Steuergerät für Antennenauswahl, Steuergerät für Betriebselektronik, Navigation, Navigation/TV-Tuner, Verstärker	20 A
3	Spannungsstabilisator	20 A
4	KühlerlüfterKühlerlüfter-Thermoschalter	20 A
6	Automatisches intermittierendes Wasch-/Wischrelais. Schalter für Scheibenwaschpumpe. Schalter für intermittierenden Scheibenwischer	25 A
7	Warnblinklichtrelais	15 A
8	Zweiton-Hupenrelais Hupe/Zweiton-Hupe Steuergerät für Schiebedachverstellung	25 A
10	Anhängersteckdose	30 A
11	12-V-Steckdose	20 A
12	Zigarettenanzünder	15 A
13	Beheizbarer Fahrersitz-Regler. Beheizbarer Beifahrersitz-Regler	15 A
14	Relais für niedrige Heizleistung	30 A
14	Heizungssteuergerät	20 A
15	Klimaanlage/Bedien- und Anzeigeeinheit Climatronic Heckscheibenheizung Relais für Heckscheibenheizung	30 A
16	Schalter für Frischluftgebläse Steuergerät für Frischluftgebläse	30 A
18	Kraftstoffpumpe (Vorförderpumpe)	20 A
19	Lambdasondenheizung, Lambdasondenheizung 1, nach Katalysator, Magnetventil 1 für Aktivkohlefilteranlage (getaktet), Steuergerät für NOx-Sensor	20 A
20	Steuergerät 4LV (Einspritzanlage) Zündspule -1- mit Endstufe Zündspule -2- mit Endstufe Zündspule -3- mit Endstufe Zündspule -4- mit Endstufe	20 A
22	Zweifadenlampe für Scheinwerfer, links	10 A
23	Glühlampenkontroll-Warneinheit, Motor für Leuchtweitenregulierung, rechts, Doppelfadenlampe für Scheinwerfer, rechts	15 A
24	Glühlampenkontroll-Warneinheit Motor für Leuchtweitenregulierung links Doppelfadenlampe für Scheinwerfer links	15 A
25	Steuergerät für Betriebselektronik des Mobiltelefons Steuergerät für Telefon/Telematik Antennenverstärker, Mobiltelefon	5 A
26	Glühlampenkontroll-Warneinheit Rücklichtlampe, rechts Seitenlichtlampe, rechts	5 A
27	Glühlampenkontroll-Warneinheit. Rücklichtlampe, links. Seitenlichtlampe, links	5 A
28	Diagnosestecker	10 A
29	Diagnosestecker Schalter für Rückfahrlicht	15 A
30	Bremslichtschalter	10 A
31	Bremslichtschalter Heizelement (Kurbelgehäuseentlüftung) (MPI-Motor, Dieselmotor) LuftmassenmesserRelais für niedrige Heizleistung Relais für hohe Heizleistung Tempomatschalter Steuergerät für Kühlerlüfter Steuergerät für Zusatzluftheizung Abgasrückführungsventil	10 A
32	Handschuhfachbeleuchtung, Nummernschildbeleuchtung, links, Nummernschildbeleuchtung, rechts	10 A
33	Heizelement, linke Waschdüse Heizelement, rechte Waschdüse	5 A
34	Warnblinklichtrelais	10 A
35	Nebelscheinwerferlampe hinten linksSchalter für Nebelscheinwerfer vorn und hinten	15 A
36	Signalhorn der Diebstahlwarnanlage Bedien- und Anzeigeeinheit Klimaanlage/Climatronic Relais für beheizbare Heckscheibe Fernentriegelungsschalter für Tankklappe Schalter für Innenraumüberwachung Zentralsteuergerät für Komfortsystem	10 A
37	Navigationssystem mit CD-Laufwerk, Steuergerät, Einparkhilfe-Steuergerät	10 A
38	Automatisch abblendender Innenspiegel	10 A
38	Kompressorregelventil, Klimaanlage, Relais für beheizbare Heckscheibe, Schalter für Frischluft-/Umluftklappe, Steuergerät für Betriebselektronik, Navigation, Steuergerät für elektronisches Schaltgetriebe, Steuergerät für Einparkhilfe, Steuergerät für Servolenkung, Steuergerät für Navigationssystem mit CD-Laufwerk, Steuergerät für Telefon/Telematik, Zündung Schlüsselabzugssperre, Steuergerät, Zusatzheizungstaster (ECON), Verstärker, Warnblinklichtschalter	10 A
39	Türsteuergerät Beifahrerseite Türsteuergerät hinten rechts	10 A
40	Kontrollleuchte für Antriebsschlupfregelung Schalter für Antriebsschlupfregelung ABS mit EDS-Steuergerät Geber für Lenkwinkel	10 A
41	Türsteuergerät Fahrerseite Türsteuergerät hinten links	10 A
42	Diebstahlwarnanlage, Ultraschallsensor, Zentralsteuergerät für Komfortsystem	10 A
43	Elektronisches Schaltgetriebesteuergerät	10 A
44	Magnetventil für Zündschlüssel-Abzugssperre Steuergerät für elektronisches Schaltgetriebe Steuergerät für Handbremswarnleuchte Steuergerät für Zündschlüssel-Abzugssperre	10 A
45	Einspritzventil, Zylinder 1 Einspritzventil, Zylinder 2 Einspritzventil, Zylinder 3 Einspritzventil, Zylinder 4 Heizelement (Kurbelgehäuseentlüftung) (FSI-Motor) Regelventil für Kraftstoffdruck Einlassnockenwellensteuerzeiten-Einstellventil -1- Ventil für KraftstoffdosierungAnsaugkrümmerklappe Luftstromregelventil Kennfeldgesteuerter Motorkühlthermostat	15 A

Relais
1	Verbraucherabschaltrelais (J511)
4	Relais für hohe Heizleistung (J360)
5	Doppelton-Hupenrelais (J4)
6	Glühlampenkontrollwarngerät (K41)
7	Glühlampenkontrollwarngerät (K41)
8	Relais für niedrige Heizleistung (J359)
9	X-Kontakt-Entlastungsrelais (J59)

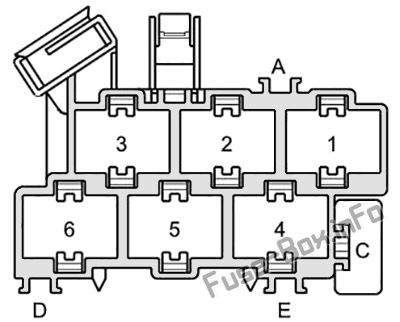

Staffelträger (6+6-Punkt)

Es befindet sich im vorderen linken Fußraum.

Nr.	Funktion	Ampere
A	Sicherung des Hydraulikpumpenrelais (S279)	20 A
C	Sicherung 1 ABS-Steuergerät (S123)	60 A

Relais
1	Anlassersperre und Rückfahrlichtrelais (J226) (gilt für Motorcode ANY)
2	Automatisches Zwischenwasch-/Wischrelais (J31)
3	Automatisches Zwischenwasch-/Wischrelais (J31)
4	Getriebehydraulikpumpenrelais (J510) (gilt für Motorcode ANY)
5	Steuergerät für Zündschlüsselabzugssperre (J557) (gilt für Motorkennbuchstabe ANY)
5	Kraftstoffpumpenrelais (J17) (gilt für Motorkennbuchstaben BAD, BBY)
6	Steuergerät für Zündschlüsselabzugssperre (J557) (gilt für Motorkennbuchstabe ANY)

Relaisträger (3-Punkt)

Belegung Relaisträger (3-Punkt)

Nr.	Funktion	Ampere
A	Streifensicherung für Glühkerzen (Motor) (S39) (gilt für Motorkennbuchstabe ATL)	40 A
A	Sicherung Motorsteuergerät (S102) (gilt für Motorkennbuchstabe BAD)	30 A
A	Streifensicherung für Glühkerzen (Motor) (S39) (gilt für Motorkennbuchstaben AMF, ANY, BHC)	60 A
B	Sicherung Motorsteuergerät (S102) (gilt für Motorkennbuchstabe ATL)	10 A
B	Sicherung Luftmassenmesser (S74) (gilt für Motorkennbuchstabe BAD)	5 A
B	Sicherung Motorsteuergerät (S102) (gilt für Motorkennbuchstaben AMF, ANY, BHC)	10 A
C	Sicherung -1 – (30) (Servolenkung) (S204)	80 A

Relais
1	Spannungsversorgungsrelais Klemme 30 (J317) (gilt für Motorkennbuchstabe ATL)
1	Motronic-Stromversorgungsrelais (J271) (gilt für Motorkennbuchstabe BAD)
1	Relais für Glühkerzen (J52) (gilt für Motorkennbuchstaben AMF, ANY, BHC)
2	Steuergerät für Glühzeitautomatik (J179) (gilt für Motorkennbuchstabe ATL)
2	Spannungsversorgungsrelais Klemme 30 (J317) (gilt für Motorkennbuchstaben AMF, ANY, BHC)

Verbindungspunkt, in der linken A-Säule

A – Einzelsicherung für elektrische Fensterheber (vorne) (S37) – 30 A.

C – Sicherung der Sitzverstellung (Lendenwirbelstütze) (S45) – 10 A.

Verbindungspunkt, in der linken A-Säule: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005) — Bild: Fuse-Box.info

Verbindungspunkt, in der rechten A-Säule

C – Einzelsicherung 2 des elektrischen Fensterhebers (hinten) (S280) – 30 A.

Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz

Gut zu wissen

So wechseln Sie eine Sicherung

1 Zündung und alle Verbraucher ausschalten.
2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.

Farbcode der Flachsicherungen

5 A
7,5 A
10 A
15 A
20 A
25 A
30 A
40 A

Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
