Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Audi A4 mit einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Audi A4 | Baujahr 1998-2001
Position des Sicherungskastens im Armaturenbrett
Die Sicherungen befinden sich hinter einer Abdeckung auf der Fahrerseite.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Armaturenbrett
| Nr. | Funktion |
|---|---|
| 1 | Beheizte Waschdüsen |
| 2 | Blinker |
| 3 | Relais für Scheinwerferwaschanlage, Beleuchtung (Handschuhfach) für: Motorraum, Klimaanlage, 4-Gang-Automatikgetriebe, Schalttafeleinsatz |
| 4 | Nummernschildbeleuchtung |
| 5 | Schalttafeleinsatz, Sitzheizung, Glühlampenüberwachung, Katalysator, Dieselbeleuchtung, Schaltanzeige, Schalterbeleuchtung, Spiegelschalter und Spiegelmotoren, Airbag-Warnleuchte, Außentemperaturanzeige, Klimaanlage, Heckscheibenrollo, Einparkhilfe, Navigationssystem, Telefon / Telematik |
| 6 | Zentralverriegelung |
| 7 | ABS, Bremslichtschalter, Kupplungspedalschalter |
| 8 | Telefon/Telematik |
| 9 | Beheizte Spiegel |
| 10 | Automatische Leuchtweitenregulierung |
| 11 | Tempomatsystem (Automatikgetriebe) |
| 12 | Spannungsversorgung – Diagnose |
| 13 | Bremslichter |
| 14 | Innenbeleuchtung, Leselampen, Diebstahlwarnanlage, Schminkspiegel, Sitzverstellungsspeicher |
| 15 | Schalttafeleinsatz, Klimaanlage, Memory (Sitzverstellung/Fehler), Navigationssystem |
| 16 | ABS, elektronisches Stabilitätsprogramm |
| 17 | Beheizte Schließzylinder, Navigationssystem, Niveauregulierung, Funkgerät, Funkgerät für Sonderfahrzeuge |
| 18 | Fernlicht, rechts |
| 19 | Fernscheinwerfer links |
| 20 | Abblendlicht rechts; Leuchtweitenregulierung |
| 21 | Abblendlicht, links; Leuchtweitenregulierung |
| 22 | Rück- und Seitenlichter, rechts |
| 23 | Rück- und Standlichter, links |
| 24 | Scheibenwischeranlage, Waschpumpe, Intervallwischerrelais |
| 25 | Frischluftgebläse, Klimaanlage |
| 26 | Beheizbare Heckscheibe, Spiegelheizung, Umluft |
| 27 | Heckscheibenwischer, beheizbares Lenkrad mit Elektronik |
| 28 | Kraftstoffpumpe/Diesel-Zusatzpumpe |
| 29 | Motorsteuerung |
| 30 | Schiebedach |
| 31 | Rückfahrscheinwerfer, Tempomat, Automatikgetriebe, Drehzahlerhöhung (V6 2,8L, 128 kW, 2V quattro 5HR180), automatisch abblendender Innenspiegel, AGR-Ventil, Diagnosestecker |
| 32 | Motorsteuerung |
| 33 | Zigarettenanzünder |
| 34 | Motorsteuerung |
| 35 | Anhängersteckdose |
| 36 | Nebelscheinwerfer vorne und Nebelschlussleuchte |
| 37 | Radio-Soundsysteme |
| 38 | Gepäckraumbeleuchtung, Zentralverriegelung |
| 39 | Warnleuchten |
| 40 | Horn |
| 41 | ABS 5.0 – Hydraulikeinheit (Ventile) |
| 42 | Elektronisches Stabilitätsprogramm |
| 43 | AGR-Ventil, Kühlmitteltemperatursensor |
| 44 | Sitzheizung (Stromkreis) |
13-Punkt-Relaisträger
| Nr. | Funktion |
|---|---|
| 1 | - |
| 2 | Multifunktions-Lenkradsteuergerät |
| 3 | Multifunktions-Lenkradsteuergerät |
| 4 | Steuergerät für Lampenüberwachung |
| 5 | Steuergerät für Lampenüberwachung |
| 6 | Alarmanlage-Steuergerät (Taxi) |
| 7 | Relais für beheizbare Heckscheibe |
| 8 | Relais Tagfahrlicht, Steuergerät Alarmanlage (Taxi) |
| 9 | Scheinwerferrelais, Steuergerät für Alarmanlage |
| 10 | Relais für Glühkerzen |
| 11 | Spiegelsteuergerät (mit Einfahrfunktion) |
| 12 | Spiegelsteuergerät (mit Einfahrfunktion) |
| 13 | Automatikgetrieberelais |
| 14-17 | Für Polizei-/Taxifahrzeuge |
| 18 | - |

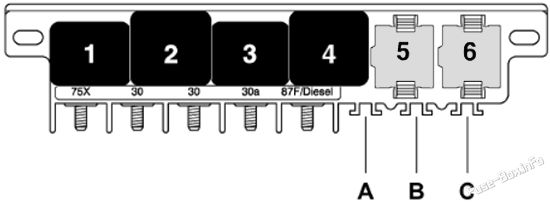

Mikrozentralelektrik
| Nr. | Funktion |
|---|---|
| 1 | Hupenrelais |
| 2 | Entlastungsrelais für X-Kontakt |
| 3 | - |
| 4 | Kraftstoffpumpenrelais, Relais für Glühkerzen |
| 5 | Relais für intermittierendes Waschen/Wischen |
| 6 | Relais für intermittierendes Waschen/Wischen |
| A | - |
| B | - |
| C | - |
8-Punkt-Relaisträger
| Nr. | Funktion |
|---|---|
| 1 | Kühlerlüfterrelais (Nachlauf) |
| 2 | Kühlerlüfterrelais (maximale Drehzahl) |
| 3 | Kühlerlüfterrelais (80 W Höchstgeschwindigkeit), Steuergerät für Zusatzwasserpumpe |
| 4 | Relais für elektronisches Stabilitätsprogramm |
| 5 | Steuergerät für aktive Türreflektoren |
| 6 | - |
| 7 | Relais für elektronisches Stabilitätsprogramm |
| 8 | - |
| 14 | Sicherung für Sonderausstattung |
| 15 | Sicherung für Sitzverstellung, Beifahrerseite |
| 16 | Sicherung für Sitzverstellung, Fahrerseite |
| 17 | Sicherung des Repellersystems |
| 18 | ABS-Sicherung |
| 19 | Sicherung des Kühlerlüfters |
| 20 | Sicherung des Kühlerlüfters |
| 21 | Sicherung des Kühlerlüfters (Relaisspule) |
| 22 | Sicherung des Heckscheibenhebers |
| 23 | Sicherung des vorderen Fensterhebers |
| 24 | Sicherung für Gepäckraumsteckdose (Avant) |
3-Punkt-Relaisträger
| Nr. | Funktion |
|---|---|
| 1 | Relais 1 für Heizelemente (Kühlmittel) |
| 2 | Relais 2 für Heizelemente (Kühlmittel), Sekundärluftpumpenrelais |
| 3 | Relais für Diesel-Direkteinspritzanlage, Motronic-Stromversorgungsrelais |
| 4 | Sicherung der Hilfspumpe |
| 5 | Sicherung für Motorelektrik |
| 6 | - |
| 7 | Sicherung 1 für Glühkerzen, Sicherung Sekundärluftpumpe |
| 8 | Sicherung 2 für Glühkerzen |
| 9 | Sicherung für Glühkerzen – Motor |
Belegung Sicherungskasten und Relais Audi A4 | Baujahr 2008-2016

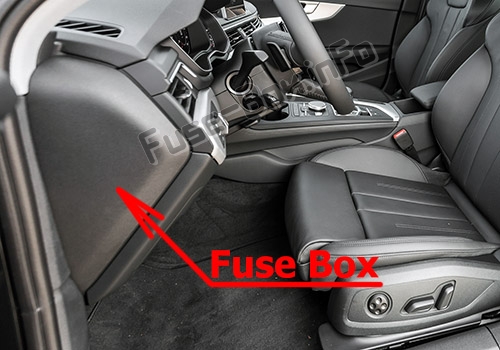

Position des Sicherungskastens im Armaturenbrett
Es gibt zwei Blöcke – auf der rechten und auf der linken Seite der Instrumententafel.
Gepäckraum
Es befindet sich auf der rechten Seite des Kofferraums hinter der Verkleidung.

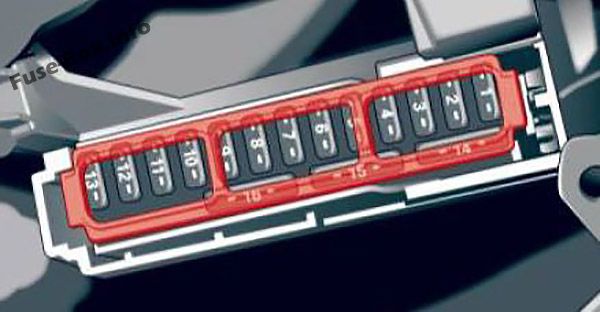

Belegung der Sicherungen im Armaturenbrett Fahrerseite (2008)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | Kupplungssensor | 5 A |
| 3 | Garagentor-Öffner | 5 A |
| 4 | Spurassistent von Audi | 10 A |
| 5 | Klimaanlage | 5 A |
| 6 | Leuchtweitenregulierung (rechts) | 5 A |
| 7 | Leuchtweitenregulierung (links) | 5 A |
| 8 | Steuergerät 1 für das Bordnetz des Fahrzeugs | 5 A |
| 9 | Innenspiegel | 5 A |
| 10 | Auswahltor | 5 A |
| 11 | Beheizte Waschdüsen | 5 A |
| 12 | Klimaanlage | 5 A |
| Brauner Träger | ||
| 1 | — | — |
| 2 | Kupplungssensor | 5 A |
| 3 | Kraftstoffpumpe (Diesel/Benzin) | 20 A |
| 4 | Zusatzwasserpumpe (3.2 FSI) | 5 A |
| 5 | Sitzheizung (links) mit/ohne Sitzbelüftung | 30 A |
| 6 | Elektronisches Stabilisierungsprogramm | 10 A |
| 7 | Horn | 25 A |
| 8 | Elektrischer Fensterhebermotor (linke Tür) | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | Elektronisches Stabilisierungsprogramm | 25 A |
| 11 | Türsteuergerät (Fahrerseite) | 15 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Roter Träger | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | Innenbeleuchtung | 5 A |
| 6 | Steuergerät 1 für das Bordnetz des Fahrzeugs | 35 A |
| 7 | Steuergerät 1 für das Bordnetz des Fahrzeugs | 30 A |
| 8 | Steuergerät 1 für das Bordnetz des Fahrzeugs | 30 A |
| 9 | Ausstellbares Panoramadach/Sonnendach | 20 A |
| 10 | Steuergerät 1 für das Bordnetz des Fahrzeugs | 30 A |
| 11 | — | — |
| 12 | Komfortelektronik | 5 A |
Belegung der Sicherungen im Armaturenbrett Beifahrerseite (2008)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | Elektronisches Stabilisierungsprogramm | 5 A |
| 7 | Diagnosestecker | 5 A |
| 8 | Gateway (Diagnoseschnittstelle für Datenbus) | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Brauner Träger | ||
| 1 | CD Laufwerk | 5 A |
| 2 | Schaltermodul für Audi Drive Select | 5 A |
| 3 | MMI/Radio | 10 A |
| 4 | Lichtschalter | 5 A |
| 5 | Steuergerät für Kombiinstrument | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | — | — |
| 8 | Klimaanlagengebläse | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimaanlage | 10 A |
| 11 | Diagnosestecker | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |

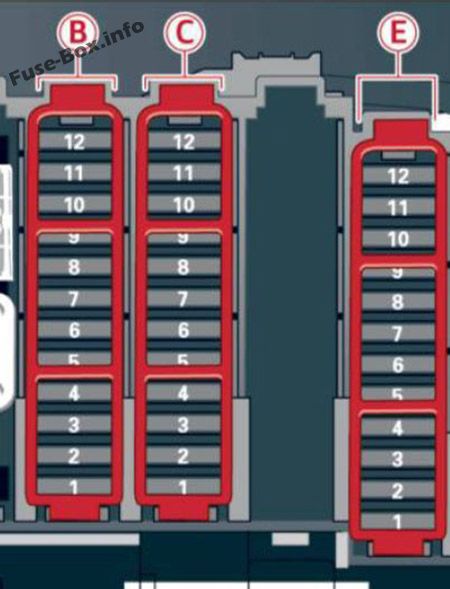

Belegung der Sicherungen im Gepäckraum (2008)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger | ||
| 1 | — | — |
| 2 | Steuergerät für Anhänger | 15 A |
| 3 | Steuergerät für Anhänger | 20 A |
| 4 | Steuergerät für Anhänger | 20 A |
| 5 | Elektronische Feststellbremse | 5 A |
| 6 | Elektronische Federungskontrolle | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Steuergerät 2 für das Bordnetz des Fahrzeugs | 30 A |
| 9 | — | — |
| 10 | Steuergerät 2 für das Bordnetz des Fahrzeugs | 30 A |
| 11 | Steuergerät 2 für das Bordnetz des Fahrzeugs | 20 A |
| 12 | — | — |
| Brauner Träger | ||
| 1 | Steckdose | 15 A |
| 2 | — | — |
| 3 | Radio/Navigation | 7,5 A |
| 4 | Steuereinheit für digitales Soundsystem | 30 A |
| 5 | MMI | 5 A |
| 6 | Türsteuergerät (Fahrerseite) | 30 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Sitzheizung hinten | 30 A |
| 9 | Türsteuergerät (Beifahrerseite) | 30 A |
| 10 | Fernbedienungsempfänger für Standheizung | 5 A |
| 11 | Türsteuergerät (Beifahrerseite) | 15 A |
| 12 | Steuergerät für Rückfahrkamera | 5 A |
| Roter Träger | ||
| 1 | Steckdose Mittelkonsole hinten | 15 A |
| 2 | Steckdose Mittelkonsole vorne | 15 A |
| 3 | Steckdose, Gepäckraum | 15 A |
| 4 | Zigarettenanzünder | 15 A |
| 5 | Einparkhilfe | 5 A |
| 6 | Telefonvorinstallation ohne Freisprecheinrichtung (VDA-Schnittstelle) | 5 A |
| 7 | Steuergerät für adaptive Geschwindigkeitsregelung | 15 A |
| 8 | — | — |
| 9 | EPB-Schalter (elektromechanische Feststellbremse) | 5 A |
| 10 | Spurwechselassistent | 5 A |
| 11 | Sitzheizung hinten | 5 A |
| 12 | Airbag | 5 A |
Belegung der Sicherungen im Armaturenbrett Fahrerseite (2010)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | — | — |
| 3 | Homelink | 5 A |
| 4 | — | — |
| 5 | Klimakontrolle | 5 A |
| 6 | Leuchtweitenregulierung rechts | 5 A |
| 7 | Leuchtweitenregulierung links | 5 A |
| 8 | Bordnetzsteuermodul 1 | 5 A |
| 9 | Adaptive Geschwindigkeitsregelung | 5 A |
| 10 | Schaltkulisse | 5 A |
| 11 | Düsen für Heizungs-Waschflüssigkeit | 5 A |
| 12 | Klimakontrolle | 5 A |
| 13 | Handyvorbereitung | 5 A |
| 14 | Airbag | 5 A |
| 15 | Terminal 15 | 25 A |
| 16 | Terminal 15-Motor | 40 A |
| Braunes Panel B | ||
| 1 | Automatisch abblendender Innenrückspiegel | 5 A |
| 2 | Kupplungssensor | 5 A |
| 3 | Benzinpumpe | 25 A |
| 4 | Zusatzwasserpumpe 3,2L FSI | 5 A |
| 5 | Sitzheizung links mit/ohne Sitzheizung | 15 A |
| 6 | Elektronisches Stabilisierungsprogramm | 10 A |
| 7 | Horn | 25 A |
| 8 | Fensterhebermotor der linken Tür | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | Elektronisches Stabilisierungsprogramm | 25 A |
| 11 | Linke Türen | 15 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Rotes Panel | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | Klimatisierter Getränkehalter | 5 A |
| 6 | Bordnetzsteuermodul 1 | 35 A |
| 7 | Bordnetzsteuermodul 1 | 20 A |
| 8 | Bordnetzsteuermodul 1 | 30 A |
| 9 | Panorama-Schiebedach | 20 A |
| 10 | Bordnetzsteuermodul 1 | 30 A |
| 11 | Panorama-Schiebedach-Sonnenschutz | 20 A |
| 12 | Komfortelektronik | 5 A |
Belegung der Sicherungen im Armaturenbrett Beifahrerseite (2010)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | Elektronisches Stabilisierungsprogramm | 5 A |
| 7 | Diagnosestecker Klemme 15 | 5 A |
| 8 | Tor | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Braune Platte | ||
| 1 | CD Laufwerk | 5 A |
| 2 | Audi Drive Select-Schaltermodul | 5 A |
| 3 | MMI/Radio | 5 A |
| 4 | Kombiinstrument | 5 A |
| 5 | Tor | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | Drehbarer Lichtschalter | 5 A |
| 8 | Gebläse der Klimaanlage | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimakontrolle | 10 A |
| 11 | Diagnosestecker Klemme 30 | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |
Belegung der Sicherungen im Gepäckraum (2010)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel B | ||
| 1 | Steuergerät für Gepäckraumklappe (Avant) | 30 A |
| 2 | Anhängersteuermodul | 15 A |
| 3 | Anhängersteuermodul | 20 A |
| 4 | Anhängersteuermodul | 20 A |
| 5 | Elektromechanische Feststellbremse | 5 A |
| 6 | Elektronische Dämpfungsregelung | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Bordnetzsteuergerät 2 | 30 A |
| 9 | Quattro Sport | 35 A |
| 10 | Bordnetzsteuergerät 2 | 30 A |
| 11 | Bordnetzsteuergerät 2 | 20 A |
| 12 | Terminal 30 | 5 A |
| Braunes Panel C | ||
| 1 | Steuergerät für Gepäckraumklappe | 30 A |
| 2 | Sitzheizung vorne rechts | 15 A |
| 3 | DC-DC-Wandlerpfad 1 | 40 A |
| 4 | DC-DC-Wandlerpfad 2 | 40 A |
| 5 | Steckdose | 30 A |
| 6 | — | — |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Sitzheizung hinten | 30 A |
| 9 | Türsteuermodul auf der Beifahrerseite | 30 A |
| 10 | — | — |
| 11 | Türsteuermodul auf der Beifahrerseite | 15 A |
| 12 | — | — |
| Rotes Feld D | ||
| 1 | Steckdose in der hinteren Mittelkonsole | 15 A |
| 2 | Steckdose in der vorderen Mittelkonsole | 15 A |
| 3 | Gepäckraumauslass | 15 A |
| 4 | Zigarettenanzünder | 15 A |
| 5 | V6FSI | 5 A |
| 6 | Versorgung für Fond-Entertainment | 5 A |
| 7 | Parksystem | 7,5 A |
| 8 | Heckwischer (Avant) | 15 A |
| 9 | Elektromechanischer Feststellbremsschalter | 5 A |
| 10 | Audi Seitenassistent | 5 A |
| 11 | Sitzheizung hinten | 5 A |
| 12 | Steuermodule der Klemme 15 | 5 A |
| Schwarzes Panel E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP-Verstärker, Radio | 30 A |
| 4 | MMI | 7,5 A |
| 5 | Radio-/Navigations-/Handyvorbereitung | 7,5 A |
| 6 | Rückfahrkamera | 5 A |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Armaturenbrett, Fahrerseite
Belegung der Sicherungen im Armaturenbrett Fahrerseite (2011, 2012)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | — | — |
| 3 | Homelink | 5 A |
| 4 | — | — |
| 5 | Klimakontrolle | 5 A |
| 6 | Leuchtweitenregulierung rechts | 5 A |
| 7 | Leuchtweitenregulierung links | 5 A |
| 8 | Bordnetzsteuermodul 1 | 5 A |
| 9 | Adaptive Geschwindigkeitsregelung | 5 A |
| 10 | Schaltkulisse | 5 A |
| 11 | Düsen für Heizungs-Waschflüssigkeit | 5 A |
| 12 | Klimakontrolle | 5 A |
| 13 | Handyvorbereitung | 5 A |
| 14 | Airbag | 5 A |
| 15 | Terminal 15 | 25 A |
| 16 | Terminal 15-Motor | 40 A |
| Braunes Panel B | ||
| 1 | Automatisch abblendender Innenrückspiegel | 5 A |
| 2 | Kupplungssensor | 5 A |
| 3 | Benzinpumpe | 25 A |
| 4 | — | — |
| 5 | Sitzheizung links mit/ohne Sitzheizung | 15 A |
| 6 | Elektronisches Stabilisierungsprogramm | 10 A |
| 7 | Horn | 25 A |
| 8 | Fensterhebermotor der linken Tür | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | Elektronisches Stabilisierungsprogramm | 25 A |
| 11 | Linke Türen | 15 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Rotes Feld C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | Antenne (Avant) | 5 A |
| 6 | Bordnetzsteuermodul 1 | 35 A |
| 7 | Bordnetzsteuermodul 1 | 20 A |
| 8 | Bordnetzsteuermodul 1 | 30 A |
| 9 | Schiebedach | 20 A |
| 10 | Bordnetzsteuermodul 1 | 30 A |
| 11 | Schiebedach-Sonnenschutz (Avant) | 20 A |
| 12 | Komfortelektronik | 5 A |
Armaturenbrett, Beifahrerseite
Belegung der Sicherungen im Armaturenbrett Beifahrerseite (2011, 2012)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | Elektronisches Stabilisierungsprogramm | 5 A |
| 7 | Diagnosestecker Klemme 15 | 5 A |
| 8 | Gateway (Datenbus-Diagnoseschnittstelle) | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Braunes Panel B | ||
| 1 | CD-/DVD-Player | 5 A |
| 2 | Audi Drive Select-Schaltermodul | 5 A |
| 3 | MMI/Radio | 5 A |
| 4 | Kombiinstrument | 5 A |
| 5 | Gateway (Steuermodul für Kombiinstrument) | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | Drehbarer Lichtschalter | 5 A |
| 8 | Gebläse der Klimaanlage | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimakontrolle | 10 A |
| 11 | Diagnosestecker Klemme 30 | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |
Gepäckraum
Belegung der Sicherungen im Gepäckraum (2011, 2012)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel B | ||
| 1 | Steuergerät für Gepäckraumklappe (Avant) | 30 A |
| 2 | Anhängersteuermodul | 15 A |
| 3 | Anhängersteuermodul | 20 A |
| 4 | Anhängersteuermodul | 20 A |
| 5 | Elektromechanische Feststellbremse | 5 A |
| 6 | Elektronische Dämpfungsregelung | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Bordnetzsteuergerät 2 | 30 A |
| 9 | Quattro Sport | 35 A |
| 10 | Bordnetzsteuergerät 2 | 30 A |
| 11 | Steuermodul für das elektrische System eines Fahrzeugs | 20 A |
| 12 | Terminal 30 | 5 A |
| Braunes Panel C | ||
| 1 | Steuergerät für Gepäckraumklappe | 30 A |
| 2 | Sitzheizung vorne rechts | 15 A |
| 3 | DC-DC-Wandlerpfad 1 | 40 A |
| 4 | DC-DC-Wandlerpfad 2 | 40 A |
| 5 | Steckdose | 30 A |
| 6 | — | — |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Sitzheizung hinten | 30 A |
| 9 | Türsteuermodul auf der Beifahrerseite | 30 A |
| 10 | — | — |
| 11 | Türsteuermodul auf der Beifahrerseite | 15 A |
| 12 | — | — |
| Rotes Feld D | ||
| 1 | Steckdose in der hinteren Mittelkonsole | 15 A |
| 2 | Steckdose in der vorderen Mittelkonsole | 15 A |
| 3 | Gepäckraumauslass | 15 A |
| 4 | Zigarettenanzünder | 15 A |
| 5 | V6FSI | 5 A |
| 6 | Versorgung für Fond-Entertainment | 5 A |
| 7 | Parksystem | 7,5 A |
| 8 | Heckwischer (Avant) | 15 A |
| 9 | Elektromechanischer Feststellbremsschalter | 5 A |
| 10 | Audi Seitenassistent | 5 A |
| 11 | Sitzheizung hinten | 5 A |
| 12 | Steuermodule der Klemme 15 | 5 A |
| Schwarzes Panel E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP-Verstärker, Radio | 30 A |
| 4 | MMI | 7,5 A |
| 5 | Radio-/Navigations-/Handyvorbereitung | 7,5 A |
| 6 | — | — |
| 7 | Handyvorbereitung | 5 A |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Armaturenbrett, Fahrerseite (2013)
Belegung der Sicherungen im Armaturenbrett Fahrerseite (2013)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | ESC-Steuermodul | 5 A |
| 3 | Drucksensor Klimaanlage, elektromechanische Feststellbremse, Homelink. automatisch abblendender Innenrückspiegel, Luftqualitäts-/Außenluftsensor, ESC-Taste | 5 A |
| 4 | — | — |
| 5 | Soundaktuator/Auspuffsound-Tuning | 5 A |
| 6 | Leuchtweitenregulierung/Abbiegelicht | 5 A |
| 7 | Scheinwerfer (Abbiegelicht) | 7,5 A |
| 8 | Steuermodule (elektromechanische Feststellbremse, Stoßdämpfer, quattro sport, Anhängerkupplung), DCDC-Wandler | 5 A |
| 9 | Adaptive Geschwindigkeitsregelung | 5 A |
| 10 | Schaltkulisse | 5 A |
| 11 | Seitenassistent | 5 A |
| 12 | Leuchtweitenregulierung, Parksystem | 5 A |
| 13 | Airbag | 5 A |
| 14 | Heckwischer (Allroad) | 15 A |
| 15 | Zusatzsicherung (Instrumententafel) | 10 A |
| 16 | Zusatzsicherung Klemme 15 (Motorbereich) | 40 A |
| Braunes Panel B | ||
| 1 | — | — |
| 2 | Bremslichtsensor | 5 A |
| 3 | Benzinpumpe | 25 A |
| 4 | Kupplungssensor | 5 A |
| 5 | Sitzheizung links mit/ohne Sitzbelüftung | 15 A |
| 6 | ESC | 5 A |
| 7 | Horn | 15 A |
| 8 | Tür vorn links (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | ESC | 25 A |
| 11 | Zweitürige Modelle: Fensterheber hinten links, Viertürer: Tür hinten links (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Rotes Feld C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | Innenbeleuchtung (Cabriolet) | 5 A |
| 6 | Scheibenwaschanlage, Scheinwerferwaschanlage | 35 A |
| 7 | Bordnetzsteuermodul 1 | 20 A |
| 8 | Bordnetzsteuermodul 1 | 30 A |
| 9 | Fensterhebermotor hinten links (Cabriolet)/Schiebedach | 7,5 A |
| 10 | Bordnetzsteuermodul 1 | 30 A |
| 11 | Fensterheber hinten rechts (Cabriolet-Sonnenschutzmotor). | 7,5 A |
| 12 | Diebstahlalarm-Warnsystem | 5 A |
Armaturenbrett, Beifahrerseite
Belegung der Sicherungen im Armaturenbrett Beifahrerseite (2013)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | — | — |
| 7 | Diagnosestecker Klemme 15 | 5 A |
| 8 | Gateway {Datenbus-Diagnoseschnittstelle) | 5 A |
| 9 | Zusatzheizung | 5 A |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Braunes Panel B | ||
| 1 | CD-/DVD-Player | 5 A |
| 2 | W-lan | 5 A |
| 3 | MMI/Radio | 5 A |
| 4 | Kombiinstrument | 5 A |
| 5 | Gateway (Steuermodul für Kombiinstrument) | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | Lichtschalter | 5 A |
| 8 | Gebläse der Klimaanlage | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimakontrollsystem | 10 A |
| 11 | Diagnosestecker Klemme 30 | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |
Gepäckraum
Belegung der Sicherungen im Gepäckraum (2013)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel B | ||
| 1 | Steuergerät für Gepäckraumklappe (All Road) / Steuergerät für elektrisches Verdeck (Cabriolet) | 30 A |
| 2 | Anhängersteuermodul oder ausfahrbarer Heckspoiler (RS 5 Coupé) | 15 A |
| 3 | Anhängersteuermodul | 20 A |
| 4 | Anhängersteuermodul | 20 A |
| 5 | Elektromechanische Feststellbremse | 5 A |
| 6 | Elektronische Dämpfungsregelung | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Außenbeleuchtung hinten | 30 A |
| 9 | Quattro Sport | 35 A |
| 10 | Außenbeleuchtung hinten | 30 A |
| 11 | Steuermodul für das elektrische System eines Fahrzeugs | 20 A |
| 12 | Terminal 30 | 5 A |
| Braunes Panel C | ||
| 1 | Steuergerät für Gepäckraumklappe (Allroad) | 30 A |
| 2 | 12-Volt-Steckdose, Zigarettenanzünder | 20 A |
| 3 | DC-DC-Wandlerpfad 1 | 40 A |
| 4 | DCDC-Wandler Pfad 2, DSP-Verstärker, Radio | 40 A |
| 5 | Rechte obere Kabinenheizung (Cabriolet) | 30 A |
| 6 | — | — |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | — | — |
| 9 | Rechte Vordertür (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 A |
| 10 | Kabinenheizung oben links (Cabriolet) | 30 A |
| 11 | Zweitürige Modelle: Fensterheber hinten rechts, Viertürige Modelle: Tür hinten rechts (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 A |
| 12 | Handyvorbereitung | 5 A |
| Schwarzes Panel E | ||
| 1 | Sitzheizung vorne rechts | 15 A |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 A |
| 5 | Radio | 5 A |
| 6 | Rückfahrkamera | 5 A |
| 7 | Heckscheibenheizung (Allroad) | 30 A |
| 8 | Fond-Entertainment | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Armaturenbrett, Fahrerseite (2014, 2015, 2016)
Belegung der Sicherungen im Armaturenbrett Fahrerseite (2014, 2015, 2016)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | Elektronische Stabilisierungskontrolle (Modul) | 5 A |
| 3 | Drucksensor Klimaanlage, elektromechanische Feststellbremse, Homelink. automatisch abblendender Innenrückspiegel, Luftqualitäts-/Außenluftsensor, Elektronische Stabilisierungskontrolle (Taste) | 5 A |
| 4 | — | — |
| 5 | Sound-Aktuator | 5 A |
| 6 | Leuchtweitenregulierung/Scheinwerfer (Abbiegelicht) | 5 A |
| 7 | Scheinwerfer (Abbiegelicht) | 7,5 A |
| 8 | Steuermodule (elektromechanische Feststellbremse, Stoßdämpfer, quattro Sport), DCDC-Wandler | 5 A |
| 9 | Adaptive Geschwindigkeitsregelung | 5 A |
| 10 | Schaltkulissen-/Kupplungssensor | 5 A |
| 11 | Seitenassistent | 5 A |
| 12 | Leuchtweitenregulierung, Parksystem | 5 A |
| 13 | Airbag | 5 A |
| 14 | Heckwischer (Allroad) | 15 A |
| 15 | Zusatzsicherung (Instrumententafel) | 10 A |
| 16 | Zusatzsicherung Klemme 15 (Motorbereich) | 40 A |
| Braunes Panel B | ||
| 1 | — | — |
| 2 | Bremslichtsensor | 5 A |
| 3 | Benzinpumpe | 25 A |
| 4 | Kupplungssensor | 5 A |
| 5 | Sitzheizung links mit/ohne Sitzbelüftung | 15 A |
| 6 | Elektronische Stabilisierungskontrolle (elektrisch) | 5 A |
| 7 | Horn | 15 A |
| 8 | Tür vorn links (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | Elektronische Stabilisierungskontrolle (Ventile) | 25 A |
| 11 | Zweitürige Modelle: Fensterheber hinten links, Viertürer: Tür hinten links (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Rotes Feld C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | Innenbeleuchtung (Cabriolet) | 5 A |
| 6 | Scheibenwaschanlage, Scheinwerferwaschanlage | 35 A |
| 7 | Bordnetzsteuermodul 1 | 20 A |
| 8 | Bordnetzsteuermodul 1 | 30 A |
| 9 | Fensterhebermotor hinten links (Cabriolet)/Schiebedach | 7,5 A |
| 10 | Bordnetzsteuermodul 1 | 30 A |
| 11 | Fensterheber rechts hinten (Cabriolet), Sonnenschutzmotor | 7,5 A |
| 12 | Diebstahlalarm-Warnsystem | 5 A |
Armaturenbrett, Beifahrerseite
Belegung der Sicherungen im Armaturenbrett Beifahrerseite (2014, 2015, 2016)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | — | — |
| 7 | Diagnosestecker Klemme 15 | 5 A |
| 8 | Gateway (Datenbus-Diagnoseschnittstelle) | 5 A |
| 9 | Zusatzheizung | 5 A |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Braunes Panel B | ||
| 1 | CD-/DVD-Player | 5 A |
| 2 | W-lan | 5 A |
| 3 | MMI/Radio | 5 A |
| 4 | Kombiinstrument | 5 A |
| 5 | Gateway (Steuermodul für Kombiinstrument) | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | Lichtschalter | 5 A |
| 8 | Gebläse der Klimaanlage | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimakontrollsystem | 10 A |
| 11 | Diagnosestecker Klemme 30 | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |
Gepäckraum
Belegung der Sicherungen im Gepäckraum (2014, 2015, 2016)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | — | 30 A |
| 2 | Heckscheibenklopfer (Cabriolet) | 30 A |
| 3 | Elektrische Verdeckverriegelung (Cabriolet) | 30 A |
| 4 | Power-Top-Hydraulik (Cabriolet) | 50 A |
| Schwarzes Panel B | ||
| 1 | Steuergerät für Gepäckraumklappe (All Road) / Steuergerät für elektrisches Verdeck (Cabriolet) | 30 A |
| 2 | Ausfahrbarer Heckspoiler (RS 5 Coupé) | 10 A |
| 3 | — | — |
| 4 | — | — |
| 5 | Elektromechanische Feststellbremse | 5 A |
| 6 | Elektronische Dämpfungsregelung | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Außenbeleuchtung hinten | 30 A |
| 9 | Quattro Sport | 35 A |
| 10 | Außenbeleuchtung hinten | 30 A |
| 11 | Zentralverriegelung | 20 A |
| 12 | Terminal 30 | 5 A |
| Braunes Panel C | ||
| 1 | Steuergerät für Gepäckraumklappe (Allroad) | 30 A |
| 2 | 12-Volt-Steckdose, Zigarettenanzünder | 20 A |
| 3 | DCDC-Wandlerpfad 1 | 40 A |
| 4 | DCDC-Wandlerpfad 2. DSP-Verstärker, Radio | 40 A |
| 5 | Rechte obere Kabinenheizung (Cabriolet) | 30 A |
| 6 | — | — |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | — | — |
| 9 | Rechte Vordertür (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 A |
| 10 | Kabinenheizung oben links (Cabriolet) | 30 A |
| 11 | Zweitürige Modelle: Fensterheber hinten rechts, Viertürige Modelle: Tür hinten rechts (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 A |
| 12 | Handyvorbereitung | 5 A |
| Schwarzes Panel E | ||
| 1 | Sitzheizung vorne rechts | 15 A |
| 2 | — | — |
| 3 | — | — |
| 4 | MMl | 7,5 A |
| 5 | Radio | 5 A |
| 6 | Rückfahrkamera | 5 A |
| 7 | Heckscheibenheizung (Allroad) | 30 A |
| 8 | Fond-Entertainment | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Audi A4 | Baujahr 2017-2019
Position des Sicherungskastens im Fußraum Fahrer/Beifahrer
Bei Fahrzeugen mit Linkslenkung: Es befindet sich unter der Fußstütze. Rechtslenker: Hinter der Abdeckung unter dem Handschuhfach.
Cockpit auf der Fahrerseite
Gepäckraum
Es befindet sich auf der linken Seite des Kofferraums hinter der Verkleidung.
Fahrer-/Beifahrerfußraum (2017)
Belegung der Sicherungen im Fahrgastraum (Fußraum 2017)
| Nr. | Funktion |
|---|---|
| Braunes Panel A | |
| 1 | — |
| 2 | Luftmassenmesser, Nockenwellenverstellung |
| 3 | Auspufftüren, Einspritzdüsen, Kühlereinlass |
| 4 | Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor |
| 5 | Bremslichtsensor |
| 6 | Motorventile |
| 7 | Beheizter Sauerstoffsensor, Luftmassenmesser |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil |
| 9 | Warmwasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspedalstellungssensor |
| 12 | Motorventile |
| 13 | Kühlerlüfter |
| 14 | Einspritzdüsen |
| 15 | Zündspulen |
| 16 | Benzinpumpe |
| Rotes Feld B | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuerungsmodul |
| 3 | Lordosenstütze |
| 4 | Automatikgetriebe-Wählmechanismus |
| 5 | Horn |
| 6 | Elektromechanische Feststellbremse |
| 7 | Gateway-Steuermodul |
| 8 | Innenscheinwerfer |
| 9 | — |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC |
| 12 | Diagnosestecker, Licht-/Regensensor |
| 13 | Klimakontrollsystem |
| 14 | Türsteuermodul vorne rechts |
| 15 | Klimakompressor |
| Schwarzes Panel C | |
| 1 | Sitzheizung vorn |
| 2 | Scheibenwischer |
| 3 | Elektronik für Scheinwerfer links |
| 4 | Panorama-Glasdach/Schiebe-/Ausstelldach |
| 5 | Steuermodul für die linke Vordertür |
| 6 | Steckdosen |
| 7 | Steuermodul für die rechte hintere Tür |
| 8 | — |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage/Scheinwerferwaschanlage |
| 11 | Steuermodul für die linke hintere Tür |
| Schwarzes Panel D | |
| 1 | Sitzbelüftung, Rückspiegel, Bedienelemente für die hintere Klimaanlage |
| 2 | Gateway, Klimatisierungssystem |
| 3 | Soundaktuator/Auspuffsound-Tuning |
| 4 | Kupplungspedalstellungssensor |
| 5 | Motorstart |
| 6 | — |
| 7 | — |
| 8 | Homelink |
| 9 | Adaptive Geschwindigkeitsregelung |
| 10 | — |
| 11 | Videokamera |
| 12 | Matrix-LED-Scheinwerfer/rechter LED-Scheinwerfer |
| 13 | Matrix-LED-Scheinwerfer/linker LED-Scheinwerfer |
| 14 | Heckscheibenwischer |
| Rote Tafel E | |
| 1 | Zündspulen |
| 2 | Ventile für Erdgastanks |
| 3 | — |
| 4 | — |
| 5 | Motorhalterung |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Klimatisierungssystem (Gebläse) |
| 9 | — |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Cockpit auf der Fahrerseite
Belegung der Sicherungen im Cockpit Fahrerseite (2017)
| Nr. | Funktion |
|---|---|
| 1 | — |
| 2 | Telefon |
| 3 | — |
| 4 | Head-up-Display |
| 5 | Audi Music Interface |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | — |
| 14 | Infotainmentsystem |
| 15 | — |
| 16 | Lenkradheizung |
Linker Gepäckraum
Belegung der Sicherungen im linken Gepäckraum (2017)
| Nr. | Funktion |
|---|---|
| Schwarzes Panel A | |
| 1 | — |
| 2 | Scheibenentfroster |
| 3 | Scheibenentfroster |
| 4 | — |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Rückleuchten |
| 10 | Linker Sicherheitsgurtstraffer |
| 11 | Zentralverriegelung |
| 12 | Elektrischer Gepäckraumdeckel |
| Rotes Feld B | |
| - | Nicht zugeordnet |
| Braunes Panel C | |
| 1 | — |
| 2 | Telefon |
| 3 | Lordosenstütze |
| 4 | Audi Seitenassistent |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Homelink |
| 13 | Rückfahrkamera, periphere Kameras |
| 14 | Rechte Rücklichter |
| 15 | — |
| 16 | Rechter Sicherheitsgurtstraffer |
| Rote Tafel E | |
| 1 | — |
| 2 | Schallverstärker |
| 3 | AdBlue |
| 4 | — |
| 5 | Anhängerkupplung (rechtes Licht) |
| 6 | — |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (linkes Licht) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferenzial |
| 11 | Ad Blue |
Fahrer-/Beifahrerfußraum
Belegung der Sicherungen im Fahrgastraum (Fußraum 2018)
| Nr. | Funktion |
|---|---|
| Braunes Panel A | |
| 1 | — |
| 2 | Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe |
| 3 | Auspufftüren, Einspritzdüsen, Kühlereinlass |
| 4 | Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor |
| 5 | Bremslichtsensor |
| 6 | Motorventile, Nockenwellenverstellung |
| 7 | Beheizter Sauerstoffsensor, Luftmassenmesser |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil |
| 9 | Warmwasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspedalstellungssensor |
| 12 | Motorventile |
| 13 | Kühlerlüfter |
| 14 | Einspritzdüsen |
| 15 | Zündspulen |
| 16 | Benzinpumpe |
| Rotes Feld B | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuerungsmodul |
| 3 | Lordosenstütze |
| 4 | Automatikgetriebe-Wählmechanismus |
| 5 | Horn |
| 6 | Elektromechanische Feststellbremse |
| 7 | Gateway-Steuermodul |
| 8 | Innenscheinwerfer |
| 9 | — |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC) |
| 12 | Diagnosestecker, Licht-/Regensensor |
| 13 | Klimakontrollsystem |
| 14 | Türsteuermodul vorne rechts |
| 15 | Klimakompressor |
| Schwarzes Panel C | |
| 1 | Sitzheizung vorn |
| 2 | Scheibenwischer |
| 3 | Elektronik für Scheinwerfer links |
| 4 | Panorama-Glasdach/Schiebe-/Ausstelldach |
| 5 | Steuermodul für die linke Vordertür |
| 6 | Steckdosen |
| 7 | Steuermodul für die rechte hintere Tür |
| 8 | Allradantrieb |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage/Scheinwerferwaschanlage |
| 11 | Steuermodul für die linke hintere Tür |
| Schwarzes Panel D | |
| 1 | Sitzbelüftung, Rückspiegel, Bedienelemente für die hintere Klimaanlage |
| 2 | Gateway, Klimatisierungssystem |
| 3 | Soundaktuator/Auspuffsound-Tuning |
| 4 | Kupplungspedalstellungssensor |
| 5 | Motorstart |
| 6 | — |
| 7 | Hinterer USB-Ladeanschluss |
| 8 | Homelink |
| 9 | Adaptive Geschwindigkeitsregelung |
| 10 | — |
| 11 | Videokamera |
| 12 | Matrix-LED-Scheinwerfer/rechter LED-Scheinwerfer |
| 13 | Matrix-LED-Scheinwerfer/linker LED-Scheinwerfer |
| 14 | Heckscheibenwischer |
| Rote Tafel E | |
| 1 | Zündspulen |
| 2 | Ventile für Erdgastanks |
| 3 | — |
| 4 | — |
| 5 | Motorhalterung |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Klimatisierungssystem (Gebläse) |
| 9 | — |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Cockpit auf der Fahrerseite
Belegung der Sicherungen im Cockpit Fahrerseite (2018)
| Nr. | Funktion |
|---|---|
| 1 | — |
| 2 | Telefon |
| 3 | — |
| 4 | Head-up-Display |
| 5 | Audi Music Interface, USB-Ladeanschluss |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | — |
| 14 | Infotainmentsystem |
| 15 | — |
| 16 | Lenkradheizung |
Linker Gepäckraum
Belegung der Sicherungen im Gepäckraum links (2018)
| Nr. | Funktion |
|---|---|
| Schwarzes Panel A | |
| 1 | — |
| 2 | Scheibenentfroster |
| 3 | Scheibenentfroster |
| 4 | — |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Rückleuchten |
| 10 | Linker Sicherheitsgurtstraffer |
| 11 | Zentrale Schließanlage |
| 12 | Elektrischer Gepäckraumdeckel |
| Rotes Feld B | |
| — | Nicht zugeordnet |
| Braunes Panel C | |
| 1 | — |
| 2 | Telefon |
| 3 | Lordosenstütze |
| 4 | Audi Seitenassistent |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Smart-Modul (Tank) |
| 9 | — |
| 10 | — |
| 11 | 12-Volt-Batterie |
| 12 | Homelink |
| 13 | Rückfahrkamera, periphere Kameras |
| 14 | Rechte Rücklichter |
| 15 | — |
| 16 | Rechter Sicherheitsgurtstraffer |
| Rote Tafel E | |
| 1 | — |
| 2 | Schallverstärker |
| 3 | AdBlue-Heizung |
| 4 | — |
| 5 | Anhängerkupplung (rechtes Licht) |
| 6 | — |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (linkes Licht) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferenzial |
| 11 | Ad Blue |
Fahrer-/Beifahrerfußraum (2019)
Belegung der Sicherungen im Fahrgastraum (Fußraum 2019)
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (braun) | |
| 2 | Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe |
| 3 | Auslasstüren, Einspritzdüsen, Kühlereinlass, Kurbelwellengehäuseheizung |
| 4 | Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor, Abluftklappen |
| 5 | Bremslichtsensor |
| 6 | Motorventile, Nockenwellenverstellung |
| 7 | Beheizter Sauerstoffsensor, Luftmassenmesser |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil |
| 9 | Warmwasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspedalstellungssensor, Motorstart |
| 12 | Motorventile |
| 13 | Kühlerlüfter |
| 14 | Einspritzdüsen, Motorsteuergerät |
| 15 | Zündspulen, beheizte Sauerstoffsensoren |
| 16 | Benzinpumpe |
| Sicherungsfeld B (rot) | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuerungsmodul |
| 3 | Lordosenstütze |
| 4 | Automatikgetriebe-Wählmechanismus |
| 5 | Horn |
| 6 | Elektromechanische Feststellbremse |
| 7 | Gateway-Steuermodul |
| 8 | Innenbeleuchtung im Dachhimmel |
| 9 | Notrufsystem |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC) |
| 12 | Diagnosestecker, Licht-/Regensensor |
| 13 | Klimakontrollsystem |
| 14 | Türsteuermodul vorne rechts |
| 15 | Klimakompressor |
| Sicherungsfeld C (schwarz) | |
| 1 | Sitzheizung vorn |
| 2 | Scheibenwischer |
| 3 | Scheinwerferelektronik links |
| 4 | Panorama-Glasdach / Schiebe-/Ausstelldach |
| 5 | Steuermodul für die linke Vordertür |
| 6 | Steckdosen |
| 7 | Steuermodul für die rechte hintere Tür |
| 8 | Allradantrieb |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage/Scheinwerferwaschanlage |
| 11 | Steuermodul für die linke hintere Tür |
| Sicherungsfeld D (schwarz) | |
| 1 | Sitzbelüftung, Rückspiegel, Klimaanlage, Bedienelemente für die hintere Klimaanlage, Scheibenheizung |
| 2 | Gateway, Klimatisierungssystem |
| 3 | Soundaktuator/Auspuffsound-Tuning |
| 4 | Kupplungspedalstellungssensor |
| 5 | Motorstart |
| 7 | Hinterer USB-Ladeanschluss |
| 8 | Garagentor-Öffner |
| 9 | Adaptive Geschwindigkeitsregelung |
| 10 | Außengeräusch |
| 11 | Videokamera |
| 12 | Matrix-LED-Scheinwerfer/rechter LED-Scheinwerfer |
| 13 | Matrix-LED-Scheinwerfer/linker LED-Scheinwerfer |
| 14 | Heckscheibenwischer |
| 16 | Vorbereitung für das Fond-Entertainment |
| Sicherungsfeld E (rot) | |
| 1 | Zündspulen |
| 5 | Motorhalterung |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Klimatisierungssystem (Gebläse) |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Cockpit auf der Fahrerseite
Belegung der Sicherungen im Cockpit Fahrerseite (2019)
| Nr. | Funktion |
|---|---|
| 1 | Fahrzeugöffnung/-start (NFC) |
| 2 | Telefon |
| 4 | Head-up-Display |
| 5 | Audi Music Interface, USB-Ladeanschluss |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter, Schalttafel |
| 12 | Lenksäulenelektronik |
| 14 | Infotainmentsystem |
| 16 | Lenkradheizung |
Linker Gepäckraum
Belegung der Sicherungen im Gepäckraum links (2019)
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (schwarz) | |
| 2 | Scheibenentfroster |
| 3 | Scheibenentfroster |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Linke Rücklichter |
| 10 | Linker Sicherheitsgurtstraffer |
| 11 | Zentrale Schließanlage |
| 12 | Gepäckraumdeckel |
| Sicherungsfeld B (rot) | |
| Nicht zugeordnet | |
| Sicherungsfeld C (braun) | |
| 2 | Telefon |
| 3 | Lordosenstütze |
| Sicherungsfeld D (braun) | |
| 4 | Audi Seitenassistent |
| 5 | Vorbereitung für das Fond-Entertainment |
| 7 | Fahrzeugöffnung/-start (NFC) |
| 8 | Smart-Modul (Tank) |
| 11 | Hilfsbatterie-Steuermodul |
| 12 | Garagentor-Öffner |
| 13 | Rückfahrkamera, periphere Kameras |
| 14 | Rechte Rücklichter |
| 16 | Rechter Sicherheitsgurtstraffer |
| Sicherungsfeld E (rot) | |
| 2 | Schallverstärker |
| 3 | AdBlue-Heizung |
| 5 | Anhängerkupplung (rechtes Licht) |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (linkes Licht) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferenzial |
| 11 | AdBlue-Heizung |
Belegung Sicherungskasten und Relais Audi A4 | Baujahr 2020-2022
Position des Sicherungskastens im Fußraum Fahrer/Beifahrer
Die Sicherungen befinden sich im Fußraum unter der Fußstütze (Linkslenkerfahrzeug).
Instrumententafel
Zusätzliche Sicherungen befinden sich auf der Vorderseite des Cockpits (Fahrerseite).
Gepäckraum
Die Sicherungen befinden sich unter der linken Abdeckung im Gepäckraum.
Sicherungskastendiagramm Fußraum Fahrer/Beifahrer
Belegung der Sicherungen im Beifahrerfußraum
| Nr. | Funktion |
|---|---|
| Panel A (braun) | |
| 1 | Katalysatorheizung |
| 2 | Motorkomponenten |
| 3 | Auspufftüren, Einspritzdüsen, Lufteinlass, Motorheizung |
| 4 | Vakuumpumpe, Heißwasserpumpe, NOx-Sensor, Partikelsensor, Biodieselsensor, Abgasklappen |
| 5 | Bremslichtsensor |
| 6 | Motorventile, Nockenwellenverstellung |
| 7 | Beheizte Sauerstoffsensoren, Luftmassenmesser, Wasserpumpe |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Temperaturventil, Motorhalterung |
| 9 | 2020: Warmwasserpumpe, Motorrelais 2021-2022: Warmwasserpumpe, Motorrelais, 48-V-Startergenerator, 48-V-Wasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspositionssensor, 48-V-Startergenerator, Wasserpumpe, 12-V-Startergenerator |
| 12 | Motorventile, Motorlager |
| 13 | Motorkühlung |
| 14 | Kraftstoffeinspritzdüsen, Antriebssystemsteuermodul |
| 15 | Zündspulen, beheizte Sauerstoffsensoren |
| 16 | Benzinpumpe |
| Panel B (rot) | |
| 1 | Diebstahlwarnanlage |
| 2 | Antriebssystem-Steuermodul |
| 3 | Elektronik vorne links, Lordosenstütze, Massagesitz |
| 4 | Wählhebel für Automatikgetriebe |
| 5 | Horn |
| 6 | Feststellbremse |
| 7 | Diagnoseschnittstelle (Gateway-Steuermodul) |
| 8 | Steuergerät Dachelektronik |
| 9 | Notruf- und Kommunikationssteuermodul |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| 12 | Diagnoseanschluss, Licht-/Regensensor |
| 13 | Klimakontrollsystem |
| 14 | Türsteuermodul vorne rechts |
| 15 | Kompressor der Klimaanlage |
| 16 | 2021-2022: Druckbehälter der Bremsanlage |
| Panel C (schwarz) | |
| 1 | Sitzheizung vorn |
| 2 | Scheibenwischer |
| 3 | Scheinwerferelektronik links |
| 4 | Panorama-Glasdach / Schiebe-/Ausstelldach |
| 5 | Steuermodul für die linke Vordertür |
| 6 | 12-Volt-Steckdose |
| 7 | Türsteuermodul hinten rechts, Fensterheber rechts hinten |
| 8 | Steuermodul für Allradantrieb (AWD). |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Steuermodul für Scheibenwaschanlage/Scheinwerferwaschanlage |
| N | Türsteuermodul hinten links, elektrischer Fensterheber hinten links |
| 12 | Standheizung |
| Panel D (schwarz) | |
| 1 | Sitzelektronik vorn, Sitzbelüftung, Rückspiegel, Bedienfeld für Klimatisierung hinten, Scheibenheizung, Diagnoseanschluss |
| 2 | Diagnoseschnittstelle, Bordnetzsteuermodul |
| 3 | Tongenerator |
| 4 | Kupplungspositionssensor |
| 5 | Motorstart, Notabschaltung |
| 6 | Diagnoseanschluss, Verkehrsinformationsantenne (TMC) |
| 7 | USB-Anschluss |
| 8 | Garagentor-Öffner |
| 9 | Audi adaptive cruise control, adaptive Distanzregelung |
| 11 | Vordere Kamera |
| 12 | Rechter Scheinwerfer |
| 13 | Linker Scheinwerfer |
| 14 | Kühlung des Getriebeöls |
| 15 | 2020: Alarm- und Freisprechanlage |
| Panel E (rot) | |
| 1 | Zündspulen |
| 2 | Kompressor der Klimaanlage |
| 5 | Linker Scheinwerfer |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Gebläse der Klimaanlage |
| 9 | Rechter Scheinwerfer |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Instrumententafel
Belegung der Sicherungen im Cockpit auf der Fahrerseite
| Nr. | Funktion |
|---|---|
| 1 | Komfortzugangs- und Startberechtigungskontrollmodul (NFC) |
| 2 | Audi phone box, USB-Anschluss |
| 4 | Head-up-Display |
| 5 | Audi Music Interface, USB-Anschluss |
| 6 | Bedienfeld der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Mitteldisplay |
| 9 | Kombiinstrument |
| 10 | Lautstärkeregelung |
| 11 | Lichtschalter, Schaltermodul |
| 12 | Lenksäulenelektronik |
| 13 | 2020: Feinstaubsensor für Klimatisierungssystem |
| 14 | Infotainmentsystem |
| 16 | 2020: Lenkradheizung 2021-2022: Lenksäulenelektronik, Lenkradheizung |
Gepäckraum
Belegung der Sicherungen im Kofferraum
| Nr. | Funktion |
|---|---|
| Panel A (schwarz) | |
| 2 | Scheibenentfroster |
| 3 | Scheibenentfroster |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Linke Rücklichter |
| 10 | Airbag, Steuermodul für den Gurtstraffer auf der Fahrerseite |
| 11 | Gepäckraumdeckelverriegelung, Tankklappenverriegelung, Komfortsystem-Steuermodul |
| 12 | Gepäckraumdeckel |
| Panel B (rot) | |
| 6 | 2020: Batteriestromunterbrechung. 2021-2022: Elektrischer Kompressor |
| Panel C (braun) | |
| 1 | 2021-2022: Außenantenne |
| 2 | Audi-Telefonzelle |
| 3 | Elektronik vorne rechts, Lordosenstütze, Massagesitz |
| 4 | Seitenassistent |
| 6 | Reifendruck-Kontrollsystem |
| 7 | Komfortzugangs- und Startberechtigungskontrollmodul (NFC) |
| 8 | Standheizung, Tankmodul |
| 10 | TV-Tuner, Datenaustausch- und Telematik-Steuermodul |
| 11 | Hilfsbatterie-Steuermodul |
| 12 | Garagentor-Öffner |
| 13 | Rückfahrkamera, periphere Kameras |
| 14 | Rechte Rücklichter |
| 16 | Steuergerät für Airbag, Gurtstraffer auf der Beifahrerseite |
| Panel E (rot) | |
| 3 | Abgasbehandlung |
| 5 | Rechte Anhängerkupplungsleuchte |
| 7 | Anhängerkupplung |
| 8 | Linke Anhängerkupplungsleuchte |
| 9 | Anhängerkupplungssteckdose |
| 10 | Allrad-Steuermodul, Sportdifferenzial |
| 11 | Abgasbehandlung |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Audi A4
Alle 142 Artikel
Probleme & Mängel
Audi Antriebsstörung: Service aufsuchen | Ursachen, Kosten & Lösungen
Probleme & Mängel
Nockenwellen Probleme am Audi 3.0 TDI Motor | Symptome, Kosten & Hilfe
Technische Daten
Audi A4: Zahnriemen oder Steuerkette - Alle Modelle in der Tabelle
Probleme & Mängel
Audi pre sense Störung / zurzeit eingeschränkt | Ursachen & Kosten
Probleme & Mängel
Audi Kindersicherung: Systemstörung! | Ursachen, Kosten & Lösungen
Probleme & Mängel
Audi Fehlermeldung: "Lenkung defekt! Fahrzeug abstellen" | A4, A5, A6 Co.
2 Kommentare
-
M
Mittermayr Georg
Mein Verdeck wurde manuell geschlossen.Verdeck veriegelt! Aber man hört nichts vom Hydraulikmotor der übrigens neu von einer Audi Fachwerkstätte eingebaut wurde!
Verdeck geht nicht auf! -
Antwort der Redaktion
CarWiki-Redaktion
Guten Tag,
vielen Dank für Ihren Kommentar. Wenn der Wechsel erst kürzlich von einer Audi-Werkstatt erfolgt ist, sollten Sie das schnellstmöglich dort reklamieren.
Viele Grüße
