In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Audi A5 inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Audi A5 | Baujahr 2010-2016
Standort des Sicherungskastens im Armaturenbrett
Es gibt zwei Blöcke – auf der rechten und auf der linken Seite der Instrumententafel.
Standort des Sicherungskastens im Kofferraum
Der Sicherungskasten befindet sich auf der rechten Seite des Kofferraums hinter der Verkleidung.

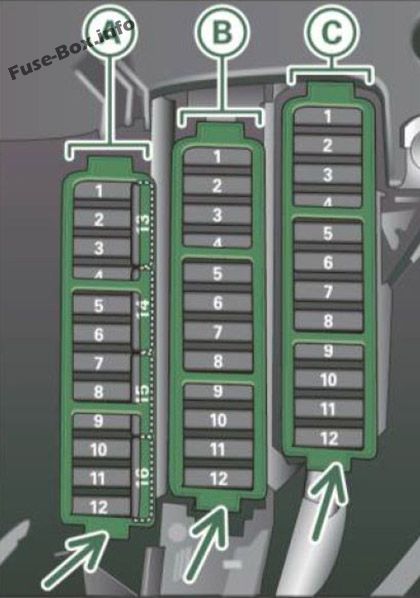

Sicherungskastendiagramm Armaturenbrett, (Fahrerseite 2010, 2011)
Belegung der Sicherungen im Armaturenbrett (Fahrerseite 2010, 2011)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | — | — |
| 3 | Homelink | 5 A |
| 4 | Spurassistent | 10 A |
| 5 | Klimakontrolle | 5 A |
| 6 | Leuchtweitenregulierung rechts | 5 A |
| 7 | Leuchtweitenregulierung links | 5 A |
| 8 | Bordnetzsteuermodul 1 | 5 A |
| 9 | Adaptive Geschwindigkeitsregelung | 5 A |
| 10 | Schaltkulisse | 5 A |
| 11 | Düsen für Heizungs-Waschflüssigkeit | 5 A |
| 12 | Klimakontrolle | 5 A |
| 13 | Handyvorbereitung | 5 A |
| 14 | Airbag | 5 A |
| 15 | Terminal 15 | 25 A |
| 16 | Terminal 15-Motor | 40 A |
| Braunes Panel B | ||
| 1 | Automatisch abblendender Innenrückspiegel | 5 A |
| 2 | — | — |
| 3 | Benzinpumpe | 25 A |
| 4 | Zusatzwasserpumpe 3,2L FSI | 5 A |
| 5 | Sitzheizung links mit/ohne Sitzheizung | 15 A |
| 6 | Elektronisches Stabilisierungsprogramm | 10 A |
| 7 | Horn | 25 A |
| 8 | Fensterhebermotor der linken Tür | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | Elektronisches Stabilisierungsprogramm | 25 A |
| 11 | Modul für die Türsteuerung auf der Fahrerseite | 15 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Rotes Feld C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | — | — |
| 6 | Bordnetzsteuermodul 1 | 35 A |
| 7 | Bordnetzsteuermodul 1 | 20 A |
| 8 | Bordnetzsteuermodul 1 | 30 A |
| 9 | Fensterhebermotor hinten links | 7,5 A |
| 10 | Bordnetzsteuermodul 1 | 30 A |
| 11 | Fensterhebermotor hinten rechts | 7,5 A |
| 12 | Komfortelektronik | 5 A |
Sicherungskastendiagramm Armaturenbrett (Beifahrerseite 2010, 2011)
Belegung der Sicherungen im Armaturenbrett (Beifahrerseite 2010, 2011)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | Elektronisches Stabilisierungsprogramm | 5 A |
| 7 | Diagnosestecker Klemme 15 | 5 A |
| 8 | Gateway (Datenbus-Diagnoseschnittstelle) | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Braunes Panel B | ||
| 1 | CD-/DVD-Player | 5 A |
| 2 | Audi Drive Select-Schaltermodul | 5 A |
| 3 | MMI/Radio | 5 A |
| 4 | Kombiinstrument | 5 A |
| 5 | Gateway (Steuermodul für Kombiinstrument) | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | Drehbarer Lichtschalter | 5 A |
| 8 | Gebläse der Klimaanlage | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimakontrolle | 10 A |
| 11 | Diagnosestecker Klemme 30 | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |

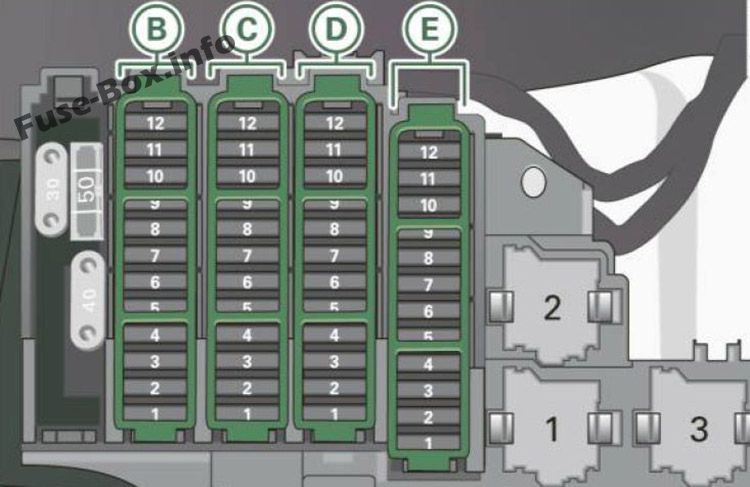

Sicherungskastendiagramm Gepäckraum
Belegung der Sicherungen im Gepäckraum (2010, 2011)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel B | ||
| 1 | Power-Top-Steuermodul | 10 A |
| 2 | Anhängersteuermodul | 15 A |
| 3 | Anhängersteuermodul | 20 A |
| 4 | Anhängersteuermodul | 20 A |
| 5 | Elektromechanische Feststellbremse | 5 A |
| 6 | Elektronische Dämpfungsregelung | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Bordnetzsteuergerät 2 | 30 A |
| 9 | Quattro Sport | 35 A |
| 10 | Bordnetzsteuergerät 2 | 30 A |
| 11 | Steuermodul für das elektrische System eines Fahrzeugs | 20 A |
| 12 | Terminal 30 | 5 A |
| Braunes Panel C | ||
| 1 | Steuergerät für Gepäckraumklappe, Steuergerät für Bordnetz | 30 A |
| 2 | Sitzheizung vorne rechts | 15 A |
| 3 | DC-DC-Wandlerpfad 1 | 40 A |
| 4 | DC-DC-Wandlerpfad 2 | 40 A |
| 5 | — | — |
| 6 | Rechte obere Kabinenheizung | 30 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Sitzheizung hinten | 30 A |
| 9 | Türsteuermodul auf der Beifahrerseite | 30 A |
| 10 | Heizung der linken oberen Kabine | 30 A |
| 11 | Türsteuermodul auf der Beifahrerseite | 15 A |
| 12 | — | — |
| Rotes Feld D | ||
| 1 | Steckdose in der hinteren Mittelkonsole | 15 A |
| 2 | Steckdose in der vorderen Mittelkonsole | 15 A |
| 3 | Gepäckraumauslass | 15 A |
| 4 | Zigarettenanzünder | 15 A |
| 5 | V6FSI | 5 A |
| 6 | Versorgung für Fond-Entertainment | 5 A |
| 7 | Parksystem | 7,5 A |
| 8 | — | — |
| 9 | Elektromechanischer Feststellbremsschalter | 5 A |
| 10 | Audi Seitenassistent | 5 A |
| 11 | Sitzheizung hinten | 5 A |
| 12 | Steuermodule der Klemme 15 | 5 A |
| Schwarzes Panel E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP-Verstärker, Radio | 30 A |
| 4 | MMI | 7,5 A |
| 5 | Radio-/Navigations-/Handyvorbereitung | 7,5 A |
| 6 | Rückfahrkamera | 5 A |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Sicherungskastendiagramm Armaturenbrett (Fahrerseite 2013, 2014, 2015, 2016)
Belegung der Sicherungen im Armaturenbrett (Fahrerseite 2013, 2014, 2015, 2016)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | Dynamische Lenkung | 5 A |
| 2 | Elektronische Stabilisierungskontrolle (Modul) | 5 A |
| 3 | Drucksensor Klimaanlage, elektromechanische Feststellbremse, Homelink, automatisch abblendender Innenrückspiegel, Luftqualitäts-/Außenluftsensor, Elektronische Stabilisierungskontrolle (Taste) | 5 A |
| 4 | — | — |
| 5 | Sound-Aktuator | 5 A |
| 6 | Leuchtweitenregulierung/Scheinwerfer (Abbiegelicht) | 5 A |
| 7 | Scheinwerfer (Abbiegelicht) | 7,5 A |
| 8 | Steuermodule (elektromechanische Feststellbremse, Stoßdämpfer, quattro Sport), DCDC-Wandler | 5 A |
| 9 | Adaptive Geschwindigkeitsregelung | 5 A |
| 10 | Schaltkulissen-/Kupplungssensor | 5 A |
| 11 | Seitenassistent | 5 A |
| 12 | Leuchtweitenregulierung, Parksystem | 5 A |
| 13 | Airbag | 5 A |
| 14 | Heckwischer (Allroad) | 15 A |
| 15 | Zusatzsicherung (Instrumententafel) | 10 A |
| 16 | Zusatzsicherung Klemme 15 (Motorbereich) | 40 A |
| Braunes Panel B | ||
| 1 | — | — |
| 2 | Bremslichtsensor | 5 A |
| 3 | Benzinpumpe | 25 A |
| 4 | Kupplungssensor | 5 A |
| 5 | Sitzheizung links mit/ohne Sitzbelüftung | 15 A |
| 6 | Elektronische Stabilisierungskontrolle (elektrisch) | 5 A |
| 7 | Horn | 15 A |
| 8 | Tür vorn links (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 A |
| 9 | Scheibenwischermotor | 30 A |
| 10 | Elektronische Stabilisierungskontrolle (Ventile) | 25 A |
| 11 | Zweitürer: Fensterheber hinten links, Viertürer: Tür hinten links (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 A |
| 12 | Regen- und Lichtsensor | 5 A |
| Rotes Feld C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Lordosenstütze | 10 A |
| 4 | Dynamische Lenkung | 35 A |
| 5 | Innenbeleuchtung (Cabriolet) | 5 A |
| 6 | Scheibenwaschanlage, Scheinwerferwaschanlage | 35 A |
| 7 | Bordnetzsteuermodul 1 | 20 A |
| 8 | Bordnetzsteuermodul 1 | 30 A |
| 9 | Fensterhebermotor hinten links (Cabriolet)/Schiebedach | 7,5 A |
| 10 | Bordnetzsteuermodul 1 | 30 A |
| 11 | Fensterheber hinten rechts (Cabriolet-Sonnenschutzmotor). | 7,5 A |
| 12 | Diebstahlalarm-Warnsystem | 5 A |
Sicherungskastendiagramm Armaturenbrett (Beifahrerseite)
Belegung der Sicherungen im Armaturenbrett (Beifahrerseite 2013, 2014, 2015, 2016)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzer Träger A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Lenkstockschaltermodul | 5 A |
| 6 | — | — |
| 7 | Diagnosestecker Klemme 15 | 5 A |
| 8 | Gateway (Datenbus-Diagnoseschnittstelle) | 5 A |
| 9 | Zusatzheizung | 5 A |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Braunes Panel B | ||
| 1 | CD-/DVD-Player | 5 A |
| 2 | W-lan | 5 A |
| 3 | MMI/Radio | 5 A |
| 4 | Kombiinstrument | 5 A |
| 5 | Gateway (Steuermodul für Kombiinstrument) | 5 A |
| 6 | Zündschloss | 5 A |
| 7 | Lichtschalter | 5 A |
| 8 | Gebläse der Klimaanlage | 40 A |
| 9 | Lenksäulenverriegelung | 5 A |
| 10 | Klimakontrollsystem | 10 A |
| 11 | Diagnosestecker Klemme 30 | 10 A |
| 12 | Lenkstockschaltermodul | 5 A |
Sicherungskastendiagramm Gepäckraum
Belegung der Sicherungen im Gepäckraum (2013, 2014, 2015, 2016)
| Nr. | Funktion | Ampere |
|---|---|---|
| Schwarzes Panel A | ||
| 1 | — | 30 A |
| 2 | Heckscheibenheizung (Cabriolet) | 30 A |
| 3 | Elektrische Verdeckverriegelung (Cabriolet) | 30 A |
| 4 | Power-Top-Hydraulik (Cabriolet) | 50 A |
| Schwarzes Panel B | ||
| 1 | Steuergerät für Gepäckraumklappe (All Road) / Steuergerät für elektrisches Verdeck (Cabriolet) | 30 A |
| 2 | Ausfahrbarer Heckspoiler (RS 5 Coupé) | 10 A |
| 3 | — | — |
| 4 | — | — |
| 5 | Elektromechanische Feststellbremse | 5 A |
| 6 | Elektronische Dämpfungsregelung | 15 A |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | Außenbeleuchtung hinten | 30 A |
| 9 | Quattro Sport | 35 A |
| 10 | Außenbeleuchtung hinten | 30 A |
| 11 | Zentralverriegelung | 20 A |
| 12 | Terminal 30 | 5 A |
| Braunes Panel C | ||
| 1 | Steuergerät für Gepäckraumklappe (Allroad) | 30 A |
| 2 | 12-Volt-Steckdose, Zigarettenanzünder | 20 A |
| 3 | DC-DC-Wandlerpfad 1 | 40 A |
| 4 | DCDC-Wandler Pfad 2, DSP-Verstärker, Radio | 40 A |
| 5 | Rechte obere Kabinenheizung (Cabriolet) | 30 A |
| 6 | — | — |
| 7 | Elektromechanische Feststellbremse | 30 A |
| 8 | — | — |
| 9 | Rechte Vordertür (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 A |
| 10 | Kabinenheizung oben links (Cabriolet) | 30 A |
| 11 | Zweitürer: Fensterheber hinten rechts, Viertürer: Tür hinten rechts (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) | 30 A |
| 12 | Handyvorbereitung | 5 A |
| Schwarzes Panel E | ||
| 1 | Sitzheizung vorne rechts | 15 A |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 A |
| 5 | Radio | 5 A |
| 6 | Rückfahrkamera | 5 A |
| 7 | Heckscheibenheizung (Allroad) | 30 A |
| 8 | Fond-Entertainment | 5 A |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Belegung Sicherungskasten und Relais Audi A5 | Baujahr 2021-2022
Position des Sicherungskastens im Cockpit
Die Sicherungen befinden sich im Fußraum unter der Fußstütze.
Position des Sicherungskastens im Armaturenbrett
Zusätzliche Sicherungen befinden sich auf der Vorderseite des Cockpits (Fahrerseite).
Position des Sicherungskastens im Gepäckraum
Die Sicherungen befinden sich unter der linken Abdeckung im Gepäckraum.
Sicherungskastendiagramm Fußraum Fahrer
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (braun) | |
| 1 | Katalysatorheizung |
| 2 | Motorkomponenten |
| 3 | Auspufftüren, Einspritzdüsen, Lufteinlass, Motorheizung |
| 4 | Vakuumpumpe, Heißwasserpumpe, NOx-Sensor, Partikelsensor, Biodieselsensor, Abgasklappen |
| 5 | Bremslichtsensor |
| 6 | Motorventile, Nockenwellenverstellung |
| 7 | Beheizte Sauerstoffsensoren, Luftmassenmesser, Wasserpumpe |
| 8 | Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Temperaturventil, Motorhalterung |
| 9 | Warmwasserpumpe, Motorrelais, 48-V-Startergenerator, 48-V-Wasserpumpe |
| 10 | Öldrucksensor, Öltemperatursensor |
| 11 | Kupplungspositionssensor, 48-V-Startergenerator, Wasserpumpe, 12-V-Startergenerator |
| 12 | Motorventile, Motorlager |
| 13 | Motorkühlung |
| 14 | Kraftstoffeinspritzdüsen, Antriebssystemsteuermodul |
| 15 | Zündspulen, beheizte Sauerstoffsensoren |
| 16 | Benzinpumpe |
| Sicherungsfeld B (rot) | |
| 1 | Diebstahlwarnanlage |
| 2 | Antriebssystem-Steuermodul |
| 3 | Elektronik vorne links, Lordosenstütze, Massagesitz |
| 4 | Wählhebel für Automatikgetriebe |
| 5 | Horn |
| 6 | Feststellbremse |
| 7 | Diagnoseschnittstelle |
| 8 | Steuergerät Dachelektronik |
| 9 | Notruf- und Kommunikationssteuermodul |
| 10 | Airbag-Steuermodul |
| 11 | Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| 12 | Diagnoseanschluss, Licht-/Regensensor |
| 13 | Klimakontrollsystem |
| 14 | Türsteuermodul vorne rechts |
| 15 | Kompressor der Klimaanlage |
| 16 | Druckspeicher der Bremsanlage, linke Halsheizung |
| Sicherungsfeld C (schwarz) | |
| 1 | Sitzheizung vorn |
| 2 | Scheibenwischer |
| 3 | Scheinwerferelektronik links |
| 4 | Panorama-Glasdach |
| 5 | Steuermodul für die linke Vordertür |
| 6 | 12-Volt-Steckdose |
| 7 | Türsteuermodul hinten rechts, Fensterheber rechts hinten |
| 8 | Allradantrieb-Steuermodul |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Steuermodul für Scheibenwaschanlage/Scheinwerferwaschanlage |
| 11 | Türsteuermodul hinten links, elektrischer Fensterheber hinten links |
| 12 | Standheizung |
| Sicherungsfeld D (schwarz) | |
| 1 | Sitzelektronik vorn, Sitzbelüftung, Rückspiegel, Bedienfeld für Klimatisierung hinten, Nackenheizung, Warnleuchte für Beifahrerairbag, Diagnoseanschluss |
| 2 | Diagnoseschnittstelle, Bordnetzsteuermodul |
| 3 | Tongenerator |
| 4 | Kupplungspositionssensor |
| 5 | Motorstart, Notabschaltung |
| 6 | Diagnoseanschluss, Verkehrsinformationsantenne (TMC) |
| 7 | USB-Anschluss |
| 8 | Garagentor-Öffner |
| 9 | Audi adaptive cruise control, adaptive Distanzregelung |
| 11 | Vordere Kamera |
| 12 | Rechter Scheinwerfer |
| 13 | Linker Scheinwerfer |
| 14 | Kühlung des Getriebeöls |
| Sicherungsfeld E (rot) | |
| 1 | Zündspulen |
| 2 | Kompressor der Klimaanlage |
| 5 | Linker Scheinwerfer |
| 6 | Automatische Übertragung |
| 7 | Instrumententafel |
| 8 | Gebläse der Klimaanlage |
| 9 | Rechter Scheinwerfer |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Armaturenbrett
Belegung der Sicherungen im Cockpit auf der Fahrerseite
| Nr. | Funktion |
|---|---|
| 1 | Komfortzugangs- und Startberechtigungskontrollmodul |
| 2 | Audi phone box, USB-Anschluss |
| 4 | Head-up-Display |
| 5 | Audi Music Interface, USB-Anschluss |
| 6 | Bedienfeld der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Mitteldisplay |
| 9 | Kombiinstrument |
| 10 | Lautstärkeregelung |
| 11 | Lichtschalter, Schaltermodul |
| 12 | Lenksäulenelektronik |
| 14 | Infotainmentsystem |
| 16 | Lenksäulenelektronik, Lenkradheizung |
Gepäckraum
Belegung der Sicherungen im Kofferraum
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (schwarz) | |
| 2 | Scheibenentfroster |
| 3 | Scheibenentfroster |
| 5 | Federungskontrolle |
| 6 | Automatische Übertragung |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Linke Rücklichter |
| 10 | Airbag, Steuermodul für den Gurtstraffer auf der Fahrerseite |
| 11 | Gepäckraumdeckelverriegelung, Tankklappenverriegelung, Komfortsystem-Steuermodul |
| 12 | Gepäckraumdeckel |
| Sicherungsfeld B (rot) | |
| 6 | Elektrischer Kompressor |
| Sicherungsfeld C (braun) | |
| 1 | Außenantenne |
| 2 | Audi Phone Box, Sicherheitsgurtmikrofon |
| 3 | Elektronik vorne rechts, Lordosenstütze, Massagesitz |
| 4 | Seitenassistent |
| 6 | Innenraumüberwachung, Diebstahlwarnanlage, Reifendruckkontrollsystem |
| 7 | Komfortzugangs- und Startberechtigungskontrollmodul |
| 8 | Standheizung, Tankmodul |
| 9 | Power-Top-Steuermodul |
| 10 | TV-Tuner, Datenaustausch- und Telematik-Steuermodul |
| 11 | Hilfsbatterie-Steuermodul |
| 12 | Garagentor-Öffner |
| 13 | Rückfahrkamera, periphere Kameras |
| 14 | Rechte Rücklichter |
| 16 | 2021: Airbag-Steuermodul. 2022: Airbag, Sicherheitsgurtstraffer-Steuermodul Beifahrerseite |
| Sicherungsfeld E (rot) | |
| 1 | Heizung am rechten Hals |
| 3 | Abgasbehandlung |
| 4 | Power-Top-Steuermodul |
| 5 | Rechte Anhängerkupplungsleuchte |
| 7 | Anhängerkupplung |
| 8 | Linke Anhängerkupplungsleuchte |
| 9 | Anhängerkupplungssteckdose |
| 10 | Allrad-Steuermodul, Sportdifferenzial |
| 11 | Abgasbehandlung |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Audi A5 | Baujahr 2017-2020
Position des Sicherungskastens im Cockpit
In der Kabine gibt es zwei Sicherungsblöcke. Der Erste befindet sich auf der Vorderseite des Cockpits (Fahrerseite).
Und der Zweite befindet sich bei Fahrzeugen mit Linkslenkung in der Fußstütze des Fahrers oder bei Fahrzeugen mit Rechtslenkung hinter der Klappe im Beifahrerfußraum.
Position des Sicherungskastens im Kofferraum
Es befindet sich hinter der Verkleidung auf der linken Seite des Fondraums.
Sicherungskastendiagramm im Cockpit
Belegung der Sicherungen auf der linken Seite des Armaturenbretts
| Nr. | Funktion |
|---|---|
| 1 | 2017–2018: Nicht verwendet; 2019–2020: Fahrzeugöffnung/-start (NFC) |
| 2 | Telefon, Ladegerät für Mobilgeräte |
| 4 | Head-up-Display |
| 5 | Audi Music Interface, USB-Ladeanschluss |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter, Schaltermodul |
| 12 | Lenksäulenelektronik |
| 13 | 2017–2018: Nicht verwendet; 2019-2020: Feinstaubsensor für Klimatisierungssystem |
| 14 | Infotainmentsystem |
| 16 | Lenkradheizung |

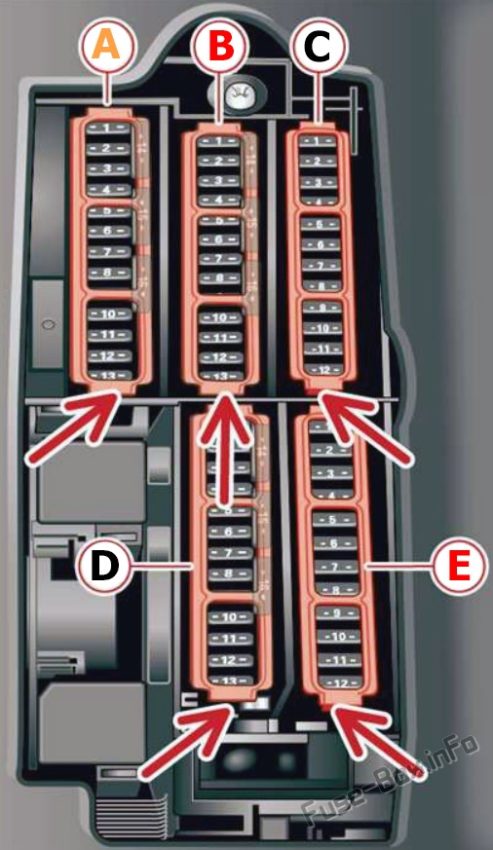

Sicherungskasten im Fußraum
Belegung der Sicherungen im Fußraum
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (braun) | |
| A2 | 2017-2018: Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe; 2019–2020: Motorkomponenten |
| A3 | 2017–2018: Auspufftüren, Einspritzdüsen, Kühlereinlass; 2019–2020: Auspufftüren, Einspritzdüsen, Kühlereinlass, Kurbelgehäuseheizung |
| A4 | 2017-2018: Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor; 2019–2020: Vakuumpumpe, Warmwasserpumpe, NOx-Sensor, Partikelsensor, Biodieselsensor, Abgasklappen |
| A5 | Bremslichtsensor |
| A6 | Motorventile, Nockenwellenverstellung |
| A7 | 2017–2018: Beheizter Sauerstoffsensor, Luftmassenmesser; 2019–2020: Beheizte Sauerstoffsensoren, Luftmassenmesser, Wasserpumpe |
| A8 | 2017-2018: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil; 2019–2020: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Luftmassenmesser, Motorkomponenten |
| A9 | 2017-2018: Warmwasserpumpe; 2019-2020: Warmwasserpumpe, Motorrelais |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | 2017-2018: Kupplungspedal-Positionssensor; 2019–2020: Kupplungspedal-Positionssensor, Motorstart, Wasserpumpe |
| A12 | 2017-2018: Motorventile; 2019-2020: Motorventile, Motorhalterung |
| A13 | Kühlerlüfter |
| A14 | 2017-2018: Einspritzdüsen; 2019–2020: Einspritzdüsen, Motorsteuermodul |
| A15 | 2017-2018: Zündspulen; 2019–2020: Zündspulen, beheizte Sauerstoffsensoren |
| A16 | Benzinpumpe |
| Sicherungsfeld B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuerungsmodul |
| B3 | 2017–2019: Lordosenstütze. 2020: Elektronik vorne links, Lordosenstütze, Massagesitz |
| B4 | Automatikgetriebe-Wählmechanismus |
| B5 | Horn |
| B6 | Elektromechanische Feststellbremse |
| B7 | Gateway-Steuermodul |
| B8 | 2017–2019: Dachhimmel-Innenbeleuchtung. 2020: Dachelektronik-Steuermodul |
| B9 | 2017–2018: Nicht verwendet; 2019-2020: Notrufsystem |
| B10 | Airbag-Steuermodul |
| B11 | Elektronische Stabilisierungskontrolle (ESC) |
| B12 | Diagnosestecker, Licht-/Regensensor |
| B13 | Klimakontrollsystem |
| B14 | Türsteuermodul vorne rechts |
| B15 | Klimakompressor |
| B16 | 2017–2018: Nicht verwendet; 2019–2020: Erwärmung des linken Nackens |
| Sicherungsfeld C (schwarz) | |
| C1 | Sitzheizung vorn |
| C2 | Scheibenwischer |
| C3 | Scheinwerferelektronik links |
| C4 | Panorama-Glasdach |
| C5 | Steuermodul für die linke Vordertür |
| C6 | Steckdosen |
| C7 | 2017–2018: Türsteuermodul rechts hinten; 2019-2020: Türsteuermodul, Fensterheber rechts hinten |
| C8 | AWD-Steuermodul |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage/Scheinwerferwaschanlage |
| C11 | 2017–2018: Türsteuermodul hinten links; 2019-2020: Türsteuermodul, Fensterheber links hinten |
| C12 | 2017–2018: Nicht verwendet; 2019-2020: Standheizung |
| Sicherungsfeld D (schwarz) | |
| D1 | 2017–2018: Sitzbelüftung, Rückspiegel, Klimaanlage, Bedienelemente der hinteren Klimaanlage, Windschutzscheibenheizung, Nackenheizung, Warnleuchte für den Beifahrerairbag; 2019–2020: Sitzbelüftung, Rückspiegel, Bedienelemente für Klimaanlage hinten, Scheibenheizung, Nackenheizung, Warnleuchte für Beifahrerairbag, Gateway-Diagnose |
| D2 | 2017-2018: Gateway, Klimatisierungssystem; 2019: Nicht verwendet 2020: Gateway-Diagnose, Bordnetzsteuermodul |
| D3 | Soundaktuator/Auspuffsound-Tuning |
| D4 | Kupplungspedalstellungssensor |
| D5 | 2017-2018: Motorstart; 2019–2020: Motorstart, Notabschaltung |
| D6 | 2017–2018: Nicht verwendet; 2019–2020: Gateway |
| D7 | Hinterer USB-Ladeanschluss |
| D8 | HomeLink (Garagentoröffner) |
| D9 | 2017–2018: Adaptive Geschwindigkeitsregelung; 2019-2020: Adaptiver Tempomat, Abstandsregelung |
| D10 | 2017–2018: Nicht verwendet; 2019-2020: Außensound, Pedalmodul |
| D11 | Videokamera |
| D12 | Matrix-LED-Scheinwerfer/rechter LED-Scheinwerfer |
| D13 | Matrix-LED-Scheinwerfer/linker LED-Scheinwerfer |
| D14 | 2017–2018: Nicht verwendet; 2019–2020: Getriebeöl-Kühlventil |
| D15 | 2017–2018: Nicht verwendet; 2019: Alarm- und Freisprechanlage |
| D16 | 2017–2018: Nicht verwendet; 2019: Vorbereitung des Rear Seat Entertainment |
| Sicherungsfeld E (rot) | |
| E1 | Zündspulen |
| E2 | 2017–2018: Nicht verwendet; 2019-2020: Kompressorkupplung, CNG-System, Motorventile |
| E5 | 2017-2018: Motorhalterung; 2019-2020: Linker Scheinwerfer |
| E6 | Automatische Übertragung |
| E7 | Instrumententafel |
| E8 | Klimatisierungssystem (Gebläse) |
| E9 | 2017-2018: Motorhalterung; 2019-2020: Rechter Scheinwerfer |
| E10 | Dynamische Lenkung |
| E11 | Motorstart |
Sicherungskasten im Gepäckraum
Belegung der Sicherungen im Kofferraum (2017-2019)
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (schwarz) | |
| A2 | Scheibenentfroster |
| A3 | Scheibenentfroster |
| A5 | Federungskontrolle |
| A6 | Automatische Übertragung |
| A7 | Heckscheibenheizung |
| A8 | Sitzheizung hinten |
| A9 | 2017–2018: Rücklichter; 2019–2020: Linke Rücklichter |
| A10 | 2017-2018: Linker Sicherheitsgurtstraffer; 2019-2020: Airbag-Steuermodul |
| A11 | 2017-2018: Zentralverriegelung; 2019: Zentralverriegelung der Gepäckraumklappe, Tankverriegelung, Sonnenblende hinten. 2020: Schloss der Gepäckraumklappe, Schloss der Tankklappe, Gepäckraumabdeckung |
| A12 | 2017–2018: Elektrischer Kofferraumdeckel, linke Nackenheizung; 2019-2020: Gepäckraumdeckel |
| Sicherungsfeld B (rot) | |
| B6 | 2017–2018: Nicht verwendet; 2019–2020: Batteriestromunterbrechung |
| Sicherungsfeld C (braun) | |
| C2 | Telefon, Sicherheitsgurtmikrofon |
| C3 | 2017–2019: Lordosenstütze. 2020: Elektronik vorne rechts, Lordosenstütze |
| C4 | Audi Seitenassistent |
| C5 | 2019: Vorbereitung des Rear Seat Entertainment |
| C6 | 2017-2018: Ultraschallsensoren; 2019-2020: Ultraschallsensoren, Reifendruckkontrollsystem |
| C7 | 2017–2018: Nicht verwendet; 2019–2020: Fahrzeugöffnung/-start (NFC) |
| C8 | 2017-2018: Smart-Modul (Tank); 2019-2020: Funkempfänger Standheizung, Smartmodul (Kraftstofftank) |
| C9 | Power-Top-Steuermodul |
| C10 | 2017–2018: Nicht verwendet; 2019-2020: TV-Tuner, Gateway |
| C11 | 2017-2018: 12-Volt-Batterie; 2019–2020: Zusatzbatterie-Steuermodul |
| C12 | HomeLink (Garagentoröffner) |
| C13 | Rückfahrkamera, periphere Kameras |
| C14 | Rechte Rücklichter |
| C16 | 2017–2019: Rechter Gurtstraffer. 2020–2020: Airbag-Steuermodul |
| Sicherungsfeld E (rot) | |
| E1 | Heizung am rechten Hals |
| E2 | 2017-2018: Tonverstärker; |
| E3 | 2017-2018: AdBlue-Heizung; 2019–2020: Motorkomponenten |
| E4 | Power-Top-Steuermodul |
| E5 | Anhängerkupplung (rechtes Licht) |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplung (linkes Licht) |
| E9 | Anhängerkupplung (Steckdose) |
| E10 | Sportdifferenzial |
| E11 | 2017-2018: AdBlue-Heizung; 2019–2020: Motorkomponenten |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Audi A5
Alle 133 Artikel
Probleme & Mängel
Audi Antriebsstörung: Service aufsuchen | Ursachen, Kosten & Lösungen
Probleme & Mängel
Audi 3.0 TDI Nockenwellen-Probleme: betroffene Motoren, Symptome, Kulanz und Rückrufe (Stand Ok...
Probleme & Mängel
Audi pre sense Störung / zurzeit eingeschränkt | Ursachen & Kosten
Probleme & Mängel
Audi Kindersicherung: Systemstörung! | Ursachen, Kosten & Lösungen
Probleme & Mängel
Audi Fehlermeldung: "Lenkung defekt! Fahrzeug abstellen" | A4, A5, A6 Co.
Ratgeber & Anleitungen
Funkschlüssel anlernen: VW, Audi, Seat & Skoda | alte und neue Modelle
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
