Belegung Sicherungskasten und Relais Audi A8 | Baujahr 1998-2002
Lage der Sicherungs- und Relaiskästen
- Elektronikbox im Wasserkasten
- Airbag-Steuergerät
- Diagnosestecker in der Mittelkonsole, unter dem Aschenbecher
- Relais- und Sicherungsträger, Gepäckraum rechts
- Batterie / Zusatzbatterie
- Hupe der Diebstahlwarnanlage
- Halterung für Steuergeräte
- Spiegel-Memory-Steuergerät, B-Säule, Fahrerseite
- Steuergerät für Lenksäulen-/Gurthöhenverstellung, unter Teppich, Fahrersitz (hinterer Bereich)
- Steuergerät für beheizte Schließzylinder
- Relais unter der Ablage auf der Fahrerseite (Hilfsrelaisträger am Steuerhaus, links)
- ABS-Steuergerät und Relais für den 3. Gang des Kühlerlüfters, unter der Ablage auf der Fahrerseite
- Elektronikbox, Beifahrerfußraum
- Sicherungskasten, rechte A-Säule, hinter der Verkleidung im Beifahrerfußraum
Position des Sicherungskastens im Fahrgastraum
Der Sicherungskasten befindet sich im Fußraum des Beifahrers.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Beifahrerfußraum
| Nr. | Ampere | Funktion |
|---|---|---|
| ST1 | Sicherungsträger 1, schwarz | |
| ST2 | Sicherungsträger 2, rot | |
| ST3 | Sicherungsträger 3, gelb | |
| ST4 | Sicherungsträger 4, blau | |
| ST5 | Sicherungsträger 5, braun | |
| 6 | Sicherung der Sekundärluftpumpe | |
| 7 | Ersatzsicherungen | |
| 8 | Sicherung des Kühlerlüfters | |
| ST1-1 | 5 A | Linkes Standlicht/Standlicht, linkes Rücklicht |
| ST1-2 | 5 A | Rechtes Standlicht/Standlicht, rechtes Rücklicht |
| ST1-3 | 15 A | Abblendlicht, rechts |
| ST1-4 | 15 A | Abblendlicht links, Leuchtweitenregulierung |
| ST1-5 | 10 A | Fernscheinwerfer links |
| ST1-6 | 10 A | Fernlichtscheinwerfer rechts, Fernlichtwarnleuchte |
| ST1-7 | 15 A | Warnleuchten |
| ST1-8 | 15 A | Zweitonhupe |
| ST1-9 | 10 A | Diagnosebuchse (30a) |
| ST1-10 | 25 A | Scheibenwischeranlage, automatisches intermittierendes Wasch-/Wischrelais |
| ST2-1 | 10 A | Spiegelheizung |
| ST2-2 | 10 A | Beheiztes Lenkrad |
| ST2-3 | 5 A | Display- und Schalterbeleuchtung, Ablagefach, Getränkehalter, Nummernschildbeleuchtung |
| ST2-4 | 5 A | Kühlerlüfterrelais, Luftqualitätssensor |
| ST2-5 | 15 A | Nebelscheinwerfer, Nebelschlussleuchte, Steuergerät für Nebelscheinwerfer/Nebelschlussleuchte |
| ST2-6 | 30 A | Beheizbare Heckscheibe, Klimaanlage |
| ST2-7 | 5 A | Lenkwinkelsensor für ESP |
| ST2-8 | 10 A | Warnblinkanlage, Klemme 75 |
| ST2-9 | 10 A | Bremslichter |
| ST2-10 | 5 A | Beheizte Waschdüsen |
| ST3-1 | 15 A | Lampenüberwachung, Bordcomputer, Schalttafeleinsatz, Einparkhilfe, Diagnosesteckdose (15a), Reifendruckkontrolle, Multifunktionslenkrad, Leuchtweitenregulierung |
| ST3-2 | 5 A | Telefon, Telematik, Navigationssystem mit Bildschirm |
| ST3-3 | 15 A | Zigarettenanzünder, vorne |
| ST3-4 | 10 A | Klimaanlage, Einparkhilfe, Funkempfänger Standheizung, Multifunktionslenkrad, Schalttafeleinsatz, Solarzellen-Trennrelais, Reifendruckkontrolle |
| ST3-5 | 10 A | Klimaanlage |
| ST3-6 | 10 A | Tempomatsystem, Rückfahrscheinwerfer |
| ST3-7 | 15 A | Klimaanlage, Kühlmittelpumpe |
| ST3-8 | 10 A | Klimakompressor, Magnetkupplung |
| ST3-9 | 5 A | Multifunktionslenkrad |
| ST3-10 | 20 A | Steuergerät für Zusatzheizung, Standheizung |
| ST4-1 | 20 A | Benzinpumpe |
| ST4-2 | 30 A | V8, V12: Zündspulen V6: Endstufe |
| ST4-3 | 20 A | Lambdasondenheizung V8 TDI: Kraftstoffpumpe |
| ST4-4 | 10 A | V8 TDI: Kraftstoffkühlpumpe V6: Bremskraftverstärkerrelais |
| ST4-5 | 5 A | Navigationssystem NS Low |
| ST4-6 | 10 A | Navigationssystem NS Low, Chipkartenleser |
| ST4-7 | - | - |
| ST4-8 | 5 A | Ölstand-Thermogeber |
| ST4-9 | 25 A | Steuergerät für ABS (ESP), Klemme 30 |
| ST4-10 | 10 A | Steuergerät für ABS, Klemme 15 |
| ST5-1 | 10 A | Beleuchtete Kosmetikspiegel, Zentralverriegelung, Kontrollleuchten für den Betrieb der Diebstahlwarnanlage, Innenbeleuchtung, Leselampen |
| ST5-2 | 10 A | Spiegelverstellung, Spiegelabsenkung, Steuergeräte für elektrische Fensterheber, Mautpass, Kopfstützenverstellung hinten, Potentiometer für Sitzheizung, Sitzverstellungsspeicher |
| ST5-3 | 10 A | Einstiegs- und Fußraumbeleuchtung, Ultraschallsensor-Steuergerät, interner Zentralverriegelungsschalter, Spiegel- und Sitzverstellung mit Memory-Funktion, Gepäckraumentriegelung |
| ST5-4 | 10 A | Zentralverriegelung, automatisch abblendender Innenspiegel, Heckrollo, Leselampenrelais |
| ST5-5 | 15 A | Zentralverriegelung |
| ST5-6 | 20 A | Schiebe-/Ausstelldach |
| ST5-7 | 15 A | Zigarettenanzünder hinten, beheizte Schließzylinder, verstellbarer Beifahrersitz |
| ST5-8 | Nicht benutzt | |
| ST5-9 | 20 A | Lenksäulen- und Riemenhöhenverstellung |
| ST5-10 | 20 A | Sitzheizung vorn, Rollo hinten |
Relaistafeln
Die Relaistafeln befinden sich im Elektronikkasten im Fußraum des Beifahrers.
Zusatzsicherungs- und Relaisträger in der E-Box (Fußraum)
| Nr. | Funktion |
|---|---|
| 1 | Anlassersperrrelais-Automatikgetriebe Brückenverbindung bei Modellen mit Schaltgetriebe |
| 2 | Einstellbares Beifahrersitzrelais |
| 3 | Thermosicherung Sitzverstellung 2 |
| 4 | Thermosicherung Sitzverstellung 1 |
| 5 | Einschaltrelais für Tagfahrlicht |
| 6 | Kraftstoffkühlungsrelais (TDI) |
| 7 | Einzelne Sicherung des Heißluftgebläses |
Mikro-Zentralelektrik in der E-Box (Fußraum)
| Nr. | Funktion |
|---|---|
| 1 | Zweiton-Hupenrelais |
| 2 | X-Kontakt-Entlastungsrelais |
| 4 | Relais für Glühkerzen (V6 TDI) Kraftstoffpumpenrelais (V6, V8, V12) Spannungsversorgungsrelais (V8 TDI) |
| 5 | Relais für elektrische Kraftstoffpumpe 2 (V8 TDI) Kühlerlüfterrelais (Länder mit heißem Klima, V12) Bremskraftverstärkerrelais (V6) |
| 6 | Relais zur Umschaltung des Tagfahrlichts |
Relaisträger in der E-Box (Fußraum)
| Nr. | Funktion |
|---|---|
| 1 | Glühbirnenüberwachungsgerät |
| 2 | TDI-Motor: Kraftstoffpumpenrelais V8-, V12-Motor: Motronic-Stromversorgungsrelais |
| 3 | Steuergerät für Nebelscheinwerfer/Nebelschlussleuchte |
| 4 | Automatisches intermittierendes Wasch-/Wischrelais |
| 5 | Relais für Einstiegs- und Fußraumbeleuchtung |
| 6 | Glühbirnenüberwachungsgerät |
| 7 | Relais des Kühlmittelabsperrventils |
| 8 | Steuergerät für Nebelscheinwerfer/Nebelschlussleuchte |
| 9 | Automatisches intermittierendes Wasch-/Wischrelais |
| 10 | Steuergerät für Außenspiegelanklappsystem |
| 11 | Leselampenrelais |
| 12 | Servotronic-Steuergerät |
| 13 | Solarzellen-Trennrelais |
| 14 | Magnetisches Koppelrelais |
| 15 | Steuergerät für Außenspiegelanklappsystem |
Relaisträger unter der Ablage auf der Fahrerseite
| Nr. | Funktion |
|---|---|
| 1 | Relais für ABS-Magnetventile |
| 2 | Relais für ABS-Rücklaufpumpe |
| 3 | Multifunktions-Lenkradsteuergerät |
| 4 | Multifunktions-Lenkradsteuergerät |
| 6 | Warnblinkrelais Modelle mit Anhängerkupplung: Warnblinkrelais, Anhängerbetrieb |
| 7 | Thermosicherung des elektrischen Fensterhebers vorn |
| 8 | Thermosicherung des elektrischen Fensterhebers hinten |
Hilfsrelais (für Kühlerlüfter)
Die Kühlerlüfterrelais für den ersten, zweiten und dritten Gang befinden sich in Fahrtrichtung vor dem ABS-/ESP-Steuergerät unter der Ablage auf der Fahrerseite.
Sicherungskasten im Gepäckraum
Es ist auf der rechten Seite.
| Nr. | Funktion |
|---|---|
| 1 | Anschlusskasten der Klemme 30 |
| 2 | Sicherung der ABS-Hydraulikpumpe |
| 3 | Einzelsicherung für Sitzheizung |
| 4 | Klemme 30 Sicherung-Anhängerbetrieb |
| 6 | Radiosicherung Navigationssicherung |
| 7 | Sicherung der ABS-Ventile |
| 9 | Telefonsicherung |
| 14 | Sicherung für die Sitzverstellung. Modelle ohne Rücksitzverstellung: Sicherung für die Einstellung der hinteren Kopfstütze |
Elektronikbox im Motorraum
Es befindet sich auf der Beifahrerseite unter einer Abdeckung.
V6-, V8- und V12-Benzinmotoren
| Nr. | Funktion |
|---|---|
| 1 | V12: Sicherung Motorsteuergerät |
| 2a | V12: Sekundärluftpumpenrelais 1 |
| 2b | V12: Relais 1 Sekundärluftpumpe V6, V8: Sicherung Steuergerät Automatikgetriebe |
| 3 | V12: Sicherung des Einspritzventils |
| 4 | V6, V8: Relais Sekundärluftpumpe V12: Sicherung Steuerelement V12: Sicherung Kühlmittelpumpe |
| 5 | V12: Sicherung des Steuergerätes Automatikgetriebe |
| 6 | V6, V8: Einspritzdüsensicherung V12: Relais für fortgesetzte Kühlmittelzirkulation |
| 7 | V6, V8: Sicherung des Steuerelements. V12: Relais für die weitere Kühlmittelzirkulation |
| 8 | V12: Bedienelementsicherung 2 |
| 9 | V8: Sicherung Motorsteuergerät V12: Sekundärluftpumpenrelais 2 |
| 10 | V12: Sekundärluftpumpenrelais 2 |
V6-Dieselmotoren (TDI)
| Nr. | Funktion |
|---|---|
| 1 | Sicherung 1 für Glühkerzen-Motor |
| 2a | Lichtmaschinen-Einschaltrelais |
| 2b | Lichtmaschinen-Einschaltrelais |
| 4 | Sicherung des Automatikgetriebe-Steuergeräts |
| 5 | Sicherung 2 für Glühkerzen-Motor |
| 6 | Relais für Diesel-Direkteinspritzanlage |
| 7 | Relais für Diesel-Direkteinspritzanlage |
| 9 | Sicherung des Luftmassenmessers |
| 10 | Sicherung des Motorsteuergeräts |
V8-Dieselmotoren (TDI)
| Nr. | Funktion |
|---|---|
| 1 | Sicherung des Regelventils |
| 2 | Glühkerzenrelais 2 |
| 3 | Relais der Ladeluftkühlungspumpe |
| 4 | Sicherung des Automatikgetriebe-Steuergeräts |
| 5 | Sicherung der Kühlmittelpumpe |
| 6 | Lichtmaschinen-Einschaltrelais |
| 7 | Sicherung des Motorsteuergeräts |
| 8 | Relais für Glühkerzen |
| 9 | Sicherung 2 für Glühkerzen-Motor |
| 10 | Sicherung 1 für Glühkerzen-Motor |
Belegung Sicherungskasten und Relais Audi A8 | Baujahr 2008-2009
Position des Sicherungskastens im Cockpit
In der Kabine befinden sich vorne links und rechts im Cockpit zwei Sicherungsblöcke.
Gepäckraum
Auch hier gibt es zwei Sicherungsblöcke – links und rechts am Kofferraum.
Sicherungskastendiagramm des linken Armaturenbretts
Belegung der Sicherungen auf der linken Seite des Armaturenbretts
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Garagentoröffner (HomeUnk) | 5 A |
| 2 | Parkassistenzsystem | 5 A |
| 3 | Parkassistenzsystem | 5 A |
| 4 | Leuchtweitenregulierung/Lichtsteuergerät | 10 A |
| 5 | Kombiinstrument | 5 A |
| 6 | Steuerung der Lenksäulenelektronik | 10 A |
| 7 | Diagnosestecker | 5 A |
| 8 | Diagnosestecker/Ölstandsensor | 5 A |
| 9 | ESP-Steuergerät/Lenkwinkelsensor | 5 A |
| 10 | Kombiinstrument | 5 A |
| 11 | Spurassistent von Audi | 10 A |
| 12 | Bremslichtschalter | 5 A |
| 13 | Telefon/Handy | 10 A |
| 14 | Nicht benutzt | |
| 15 | Zugriffs-/Startsteuermodul | 5 A |
| 16 | RSE-System | 10 A |
| 17 | Adaptive Geschwindigkeitsregelung | 5 A |
| 18 | Beheizte Waschdüsen | 5 A |
| 19 | Nicht benutzt | |
| 20 | Reifendruck-Kontrollsystem | 5 A |
| 21 | Nicht benutzt | |
| 22 | Bremslichtschalter | 5 A |
| 23 | Handyvorbereitung | 5 A |
| 24 | Horn | 15 A |
| 25 | Scheibenwischersystem | 40 A |
| 26 | Nicht benutzt | |
| 27 | Elektronisches Stabilisierungsprogramm (ESP) | 25 A |
| 28 | Nicht benutzt | |
| 29 | Beleuchtung umschalten | 1 A |
| 30 | Nicht benutzt | |
| 31 | Bordnetz, Lichtsteuerung (rechter Scheinwerfer) | 30 A |
| 32 | Nicht benutzt | |
| 33 | Fußraumheizung hinten links | 25 A |
| 34 | Nicht benutzt | |
| 35 | Nicht benutzt | |
| 36 | Audi Seitenassistent | 5 A |
| 37 | Kühler | 15 A |
| 38 | Bordnetz, Lichtsteuerung (linker Scheinwerfer) | 30 A |
| 39 | Türsteuergerät Fahrerseite | 7,5 A |
| 40 | Servolenkungssäulenverstellung | 25 A |
| 41 | Türsteuergerät hinten links | 7,5 A |
| 42 | Zugriffs-/Startsteuermodul | 25 A |
| 43 | Adaptives Licht, links | 10 A |
| 44 | Adaptives Licht, richtig | 10 A |
Sicherungskasten des rechten Armaturenbretts
Belegung der Sicherungen auf der rechten Seite des Armaturenbretts
| Nr. | Funktion | Funktion |
|---|---|---|
| 1 | Feststellbremse | 5 |
| 2 | Klimaanlage | 10 |
| 3 | Schaltkulisse | 5 |
| 4 | Nicht benutzt | |
| 5 | Motorsteuerung | 15 |
| 6 | Lambdasonde vor dem Drei-Wege-Katalysator | 15 |
| 7 | Lambdasonde hinter dem Drei-Wege-Katalysator | 15 |
| 8 | Motorsteuerung, Zusatzwasserpumpe | 10 |
| 9 | Klimaanlage vorn/hinten, Tasten am Armaturenbrett | 5 |
| 10 | System zur Niveauregulierung der Federung (Adaptive Air Suspension) | 10 |
| 11 | Licht- und Regensensor | 5 |
| 12 | Anzeige-/Bedieneinheit | 5 |
| 13 | Steuergerät für Dachelektronik | 10 |
| 14 | CD/DVD-Laufwerk | 5 |
| 15 | Energiemanagement | 5 |
| 16 | Nicht benutzt | |
| 17 | Kühlerlüfterelektronik | 5 |
| 18 | Airbag-Beifahrererkennung (Gewichtssensor) | 5 |
| 19 | Nicht benutzt | |
| 20 | Beheizte/belüftete Sitze | 5 |
| 21 | Motorsteuerungsmodul | 5 |
| 22 | Nicht benutzt | |
| 23 | Feststellbremse (Schalter) | 5 |
| 24 | Elektrisches System des Fahrzeugs | 10 |
| 25 | Automatische Übertragung | 15 |
| 26 | Klimaanlage, Wasserventile, Wasserpumpe, Klimatisierung hinten | 10 |
| 27 | Schiebedach | 20 |
| 28 | Motorsteuerungsmodul | 5 |
| 29 | Einspritzdüsen | 15 |
| 30 | Zündspulen | 30 |
| 31 | Kraftstoffpumpe rechts/Kraftstoffpumpenelektronik | 20/40 |
| 32 | Automatische Übertragung | 5 |
| 33 | Fußraumheizung hinten rechts | 25 |
| 34 | Beheizte/belüftete Sitze hinten | 20 |
| 35 | Beheizte/belüftete Sitze vorn | 20 |
| 36 | Zigarettenanzünder, vorne | 20 |
| 37 | Zigarettenanzünder, hinten/Steckdose, hinten | 20/25 |
| 38 | Zusatzkühlerlüfter | 20 |
| 39 | Türsteuergerät vorne rechts | 7.5 |
| 40 | Bremskraftverstärker | 15 |
| 41 | Türsteuergerät hinten rechts | 7.5 |
| 42 | Nicht benutzt | |
| 43 | Scheinwerferwaschanlage | 30 |
| 44 | Heizlüfter der Klimaanlage | 30 |
Sicherungskasten im linken Gepäckraum
Belegung der Sicherungen auf der linken Kofferraumseite
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Nicht benutzt | |
| 2 | Nicht benutzt | |
| 3 | Nicht benutzt | |
| 4 | Nicht benutzt | |
| 5 | Steuermodul für digitales Soundsystem | 30 A |
| 6 | Navigation | 5 A |
| 7 | TV-Tuner | 10 A |
| 8 | Rückfahrkamera | 5 A |
| 9 | Kommunikationsbox | 5 A |
| 10 | Subwoofer in der Heckscheibenablage (BOSE)/ Verstärker (Bang & Olufsen) | 15 A |
| 11 | Steckdose | 20 A |
| 12 | Nicht benutzt |
Sicherungskasten im rechten Gepäckraum
Belegung der Sicherungen auf der rechten Kofferraumseite
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Nicht benutzt | |
| 2 | Kraftstoffpumpe, links | 20 A |
| 3 | Nicht benutzt | |
| 4 | Nicht benutzt | |
| 5 | Zentrales Steuermodul für Komfortsystem (linkes Licht) | 20 A |
| 6 | Zentrales Steuermodul für Komfortsystem (linkes Licht) | 10 A |
| 7 | Zentrales Steuermodul für Komfortsystem (Türschließen) | 20 A |
| 8 | Elektronisches Steuergerät Feststellbremse links | 30 A |
| 9 | Elektronisches Steuergerät Feststellbremse rechts 30 | |
| 10 | Nicht benutzt | |
| 11 | Nicht benutzt | |
| 12 | Nicht benutzt |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Audi A8 | Baujahr 2011-2017
Position des Sicherungskastens Nr. 1 im Fahrgastraum (linke Seite)
Es befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Armaturenbrett (linke Seite)
| Nr. | Ampere | Funktion |
|---|---|---|
| B1 | 5 A | Scheinwerfersteuerschalter |
| B2 | 5 A | Notstartspule (Schlüsselidentifikation) |
| B3 | 7,5 A | Türsteuermodul hinten (Fahrerseite) |
| B5 | 15 A | Horn |
| B6 | 7,5 A | Innenbeleuchtung (Dachhimmel) |
| B8 | 7,5 A | Lenkstockhebel, Multifunktionslenkradbedienung, Lenkradheizung |
| B10 | 5 A | Servolenkungssäulenverstellung |
| B11 | 7,5 A | Fahrertürsteuermodul |
| B12 | 10 A | Diagnosestecker, Licht-/Regensensor |
| B14 | 25 A | Servolenkungssäulenverstellung |
| B15 | 20 A | Servolenkung, Klimakompressor |
| B16 | 15 A | Bremskraftverstärker |
| C1 | 30 A | Sitzheizung vorn |
| C2 | 30 A | Scheibenwischer |
| C3 | 30 A | Außenbeleuchtung vorn |
| C4 | 20 A | Sonnendach |
| C5 | 30 A | Elektrischer Fensterheber für den Fahrer |
| C6 | 15 A | Fahrersitz (pneumatisch) |
| C7 | 20 A | Panorama-Schiebedach |
| C8 | 35 A | Dynamische Lenkung |
| C9 | 30 A | Außenbeleuchtung vorn |
| C10 | 35 A | Scheiben-/Scheinwerferwaschanlage |
| C11 | 30 A | Elektrischer Fensterheber hinten (Fahrerseite) |
| C12 | 40 A | Panorama-Schiebedach |
Sicherungskasten Nr. 2 im Fahrgastraum (rechte Seite)
Es befindet sich auf der rechten Seite der Instrumententafel hinter der Abdeckung.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Armaturenbrett (rechte Seite)
| Nr. | Ampere | Funktion |
|---|---|---|
| B1 | 5 A | Diebstahlwarnanlage |
| B2 | 15 A | Getriebesteuermodul |
| B3 | 40 A | Lüfter für die vordere Klimaanlage |
| B4 | 35 A | Motorversorgung |
| B5 | ||
| B6 | 5 A | Motorsteuerungsmodul |
| B7 | 7,5 A | Türsteuermodul Beifahrertür |
| B8 | 30 A | Elektrischer Fensterheber für den Beifahrer |
| B9 | 10 A | ESC-Steuermodul |
| B10 | 25 A | ESC-Steuermodul |
| B11 | 30 A | Elektrischer Fensterheber hinten rechts |
| B12 | 15 A | Beifahrersitz (Pneumatik) |
Sicherungskasten im Gepäckraum
Es befindet sich auf der rechten Seite im Gepäckraum hinter der Verkleidung.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Gepäckraum
| Nr. | Ampere | Funktion |
|---|---|---|
| A1 | 5 A | Taster, Datenlogger, Diagnosestecker, BCM-1, adaptives Beleuchtungssystem |
| A2 | 5 A | Netzwerk-Gateway |
| A3 | 5 A | Adaptive Luftfederung |
| A4 | 5 A | Parksystem |
| A5 | 5 A | Lenksäulenhebel |
| A6 | 5 A | Sensor des Federungskontrollsystems |
| A7 | 5 A | Gurtstraffer, Airbag-Steuermodul |
| A8 | 5 A | Beheizte Waschflüssigkeitsdüsen, HomeLink (Garagentoröffner), Steuermodul für Nachtsichtsystem, Sportdifferenzial, Ionisator |
| A9 | 5 A | Elektromechanisches Feststellbremsen-Steuermodul |
| A10 | 5 A | Sitzheizung hinten, Kühler, Innenrückspiegel |
| A11 | 5 A | Dynamische Lenkung |
| A12 | 5 A | Wählhebel, BCM-2 |
| A13 | 5 A | Audi Seitenassistent |
| A14 | 5 A | Motorsteuerungsmodul |
| A15 | 40 A | Anlasser |
| A16 | 10 A | Linker Scheinwerfer/Leuchtweitenregulierung |
| B1 | 25 A | Linker reversibler Riemenspanner |
| B2 | 25 A | Rechter reversibler Riemenspanner |
| B3 | 5 A | Starterdiagnose |
| B4 | 7,5 A | DC / DC-Wandler |
| B5 | 7,5 A | Adaptive Geschwindigkeitsregelung |
| B6 | 10 A | Rechter Scheinwerfer (Scheinwerfer mit adaptivem Licht) |
| B7 | 5 A | ESC-Steuermodul |
| B8 | 5 A | Soundaktor, AEM-Steuermodul |
| B9 | 10 A | Adaptive Geschwindigkeitsregelung |
| B10 | 5 A | Getriebesteuermodul |
| B11 | 5 A | Sensoren des Klimatisierungssystems |
| C1 | 5 A | Elektromechanische Feststellbremse |
| C2 | 5 A | Sensor des Federungskontrollsystems |
| C3 | 7,5 A | Steuermodul für die rechte hintere Tür |
| C4 | 5 A | Smart-Modul-Tank |
| C5 | 15 A | Bedienelemente der vorderen Klimaanlage |
| C6 | 10 A | Bedienelemente der hinteren Klimaanlage |
| C7 | 5 A | Netzwerk-Gateway |
| C8 | 15 A | Kühler |
| C9 | 5 A | Schnittstelle für Sonderfunktionen |
| C10 | 5 A | Handy-Adapter, Bluetooth-Handset |
| C11 | 15 A | AEM-Steuermodul |
| C12 | 10 A | Wählhebel |
| C13 | 10 A | Umgebungsbeleuchtung |
| C14 | 20 A | Außenbeleuchtung hinten |
| C15 | 25 A | Benzinpumpe |
| C16 | 30 A | Elektromechanische Feststellbremse |
| D3 | 20 A | Hintere Steckdosen |
| D5 | 15 A | Adaptive Luftfederung |
| D6 | 25 A | 115-V-Steckdose |
| D7 | 30 A | Elektromechanische Feststellbremse |
| D8 | 25 A | Sitzheizung hinten |
| D9 | 20 A | Außenbeleuchtung hinten |
| D10 | 20 A | Gebläse der hinteren Klimaanlage |
| D11 | 20 A | Sonnenblende hinten, Zuziehhilfe, Gepäckraumschloss, schlüsselloser Zugang/Zugang, Tankklappe |
| D12 | 30 A | Steuergerät für Gepäckraumklappe |
| E1 | 5 A | Tasten zur Einstellung der Rücksitze |
| E3 | 7,5 A | Linker Rücksitz (Pneumatik) |
| E5 | 20 A | Steuermodul für Anhängerkupplung |
| E6 | 30 A | Linker Rücksitz |
| E7 | 30 A | Rechter Rücksitz |
| E8 | 20 A | Steuermodul für Anhängerkupplung |
| E9 | 15 A | Steuermodul für Anhängerkupplung |
| E10 | 7,5 A | Rechter Rücksitz (Pneumatik) |
| F1 | 30 A | Radioempfänger/Tonverstärker |
| F2 | 30 A | Tonverstärker |
| F3 | 10 A | Rear Seat Entertainment, Radioempfänger/Soundverstärker |
| F5 | 5 A | Automatisch abblendender Innenrückspiegel |
| F6 | 5 A | DVD-Wechsler |
| F7 | 5 A | TV-Tuner |
| F8 | 7,5 A | MMI-Einheit/Antriebe |
| F9 | 5 A | Kombiinstrument, Analoguhr |
| F10 | 5 A | MMI-Display |
| F11 | 7,5 A | Funkempfänger |
| F12 | 5 A | Rückfahrkamera (Einparkhilfe), Draufsicht |
Belegung Sicherungskasten und Relais Audi A8 | Baujahr 2018-2021
Position des Sicherungskastens im Cockpit
In der Kabine gibt es zwei Sicherungsblöcke: Der Erste befindet sich auf der linken Vorderseite des Cockpits.
Und der Zweite befindet sich hinter der Klappe im linken Fußraum.
Gepäckraum
Es befindet sich auf der linken Seite des Kofferraums hinter der Seitenverkleidung.

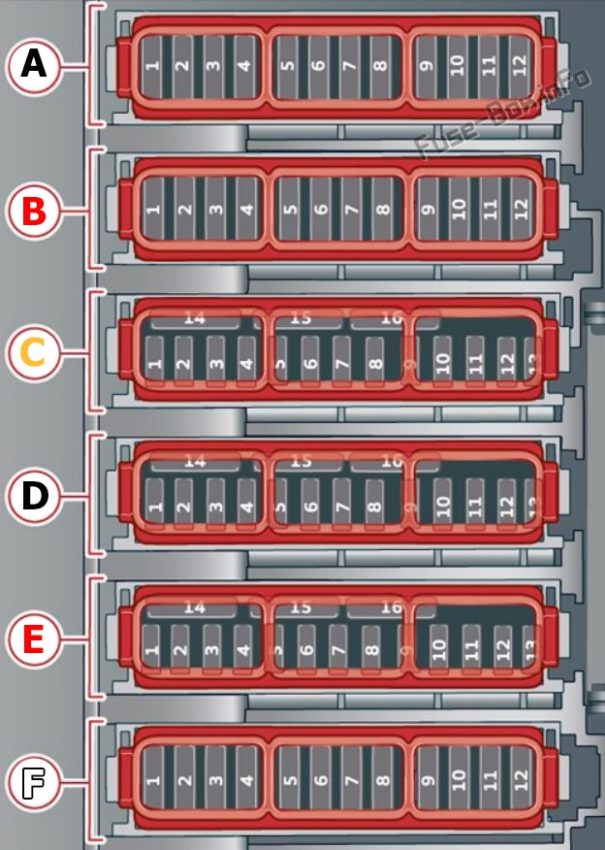

Sicherungskastendiagramm Cockpit
Belegung der Sicherungen auf der linken Seite des Armaturenbretts
| Nr. | Funktion |
|---|---|
| A1 | 2018-2019: Klimatisierungssystem; 2020-2021: Klimatisierungssystem, Innenraumluftsensor |
| A2 | 2018-2020: Telefon, Dachantenne 2021: Audi Phone Box |
| A3 | 2018-2019: Klimatisierungssystem, Duftsystem, Ionisator; 2020-2021: Klimatisierungssystem, Duftsystem, Feinstaubsensor |
| A4 | Head-up-Display |
| A5 | 2018–2019: Audi Music Interface; 2020-2021: Audi Music Interface, USB-Anschlüsse |
| A6 | 2021: Instrumententafel |
| A7 | Lenksäulenverriegelung |
| A8 | MMI-Display vorn |
| A9 | Kombiinstrument |
| A10 | Lautstärkeregelung |
| A11 | Lichtschalter, Schalttafeln |
| A12 | Lenksäulenelektronik |
| A14 | Steuermodul für das MMI-Infotainmentsystem |
| A15 | Lenksäulenverstellung |
| A16 | Lenkradheizung |
Sicherungskasten im Fußraum
Belegung der Sicherungen im Fußraum
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (braun) | |
| A1 | Motorzündspulen |
| A2 | 2018–2020: Motorstart, Elektromotorkupplung. 2021: Motorstart, elektrische Antriebskupplung |
| A3 | Scheibenwischer-Steuermodul |
| A4 | Scheinwerferelektronik links |
| A5 | Gebläse der Klimaanlage |
| A6 | Instrumententafel |
| A7 | Scheibenwischer |
| A8 | 2021: Hochspannungsheizung, Kompressor |
| A9 | Panorama-Glasdach |
| Sicherungsfeld B (schwarz) | |
| B1 | Motorhalterung |
| B2 | Steuermodul für die linke hintere Tür |
| B3 | Scheibenwaschanlage/Scheinwerferwaschanlage |
| B4 | Rechte Scheinwerferelektronik |
| B5 | Sitzheizung vorn |
| B6 | Steuermodul für die rechte hintere Tür |
| B7 | Steckdosen |
| B8 | Steuermodul für die linke Vordertür |
| B9 | 2018–2019: Nicht verwendet; 2020-2021: Standheizung |
| Sicherungsfeld C (rot) | |
| C1 | Diebstahlwarnanlage |
| C2 | Motorsteuerungsmodul |
| C5 | Horn |
| C6 | Feststellbremse |
| C7 | Gateway-Steuermodul (Diagnose) |
| C8 | 2018–2020: Dachhimmel-Innenbeleuchtung. 2021: Dachelektronik-Steuermodul |
| C9 | Steuermodul für Fahrerassistenzsysteme |
| C10 | Airbag-Steuermodul |
| C11 | 2018–2019: Elektronische Stabilisierungskontrolle (ESC); 2020: Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| C12 | 2018-2019: Diagnosestecker, Licht-/Regensensor; 2020: Klimasteuergerät hinten, Diagnosestecker, Licht-/Regensensor |
| C13 | Klimakontrollsystem |
| C14 | Türsteuermodul vorne rechts |
| C15 | Klimatisierungssystem, Karosserieelektronik |
| C16 | 2018–2019: Nicht verwendet; 2020: Bremssystem |
| Sicherungsfeld D (schwarz) | |
| D1 | 2021: Motorkomponenten |
| D2 | Motorkomponenten |
| D3 | Motorkomponenten |
| D4 | Motorkomponenten |
| D5 | Bremslichtsensor |
| D6 | Motorkomponenten |
| D7 | Motorkomponenten |
| D8 | Motorkomponenten |
| D9 | Motorkomponenten |
| D10 | Öldrucksensor, Öltemperatursensor |
| D11 | 2018-2020: Motorstart 2021: Motorkomponenten |
| D12 | Motorkomponenten |
| D13 | Kühlerlüfter |
| D14 | 2018–2020: Motorsteuermodul 2021: Motorsteuermodul, Einspritzdüsen |
| D15 | Motorsensoren |
| D16 | Benzinpumpe |
Sicherungskasten im Gepäckraum
Belegung der Sicherungen im Kofferraum
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (schwarz) | |
| A1 | 2018–2019: Nicht verwendet; 2020-2021: Wärmemanagement |
| A5 | Luftfederung |
| A6 | Automatische Übertragung |
| A7 | Einstellung des rechten Rücksitzes |
| A8 | Sitzheizung hinten |
| A9 | 2018-2020: Zentralverriegelung, Rücklichter 2021: Linkes Rücklicht |
| A10 | Riemenspanner vorne auf der Fahrerseite |
| A11 | 2018-2019: Zentralverriegelung, Heckrollo; 2020: Zentralverriegelung, Heckrollo, Tankklappe. 2021: Zentralverriegelung der Gepäckraumklappe, Tankklappe, Sonnenblende, Gepäckraumabdeckung |
| A12 | Gepäckraumdeckel |
| Sicherungsfeld B (rot) | |
| B1 | Gebläse der hinteren Klimaanlage |
| B2 | 2021: Außenantenne |
| B3 | 2018–2019: Nicht verwendet; 2020-2021: Abgasbehandlung, Soundaktuator |
| B4 | Bedienfeld der hinteren Klimaanlage |
| B5 | Rechte Anhängerkupplungsleuchte |
| B6 | Positionierungsmotor für die Anhängerkupplung |
| B7 | Anhängerkupplung |
| B8 | Linke Anhängerkupplungsleuchte |
| B9 | Anhängerkupplungssteckdose |
| B10 | Sportdifferenzial |
| B11 | 2018–2019: Nicht verwendet; 2020-2021: Abgasbehandlung |
| B12 | 2021: 48-V-Antriebsgenerator |
| Sicherungsfeld C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Hintere Audi-Telefonbox |
| C3 | Einstellung der Rücksitzbank |
| C4 | Seitenassistent |
| C5 | Rear Seat Entertainment (Audi Tablet) |
| C6 | Reifendruck-Kontrollsystem |
| C7 | Notrufsystem |
| C8 | 2018-2019: Kraftstofftanküberwachung; 2020-2021: Funkempfänger Standheizung, Tanküberwachung |
| C9 | Wählhebel für Automatikgetriebe |
| C10 | 2018–2019: TV-Tuner; 2020-2021: TV-Tuner, Datenaustausch-Steuermodul |
| C11 | 2018-2020: Fahrzeugöffnung/-start (NFC) 2021: Komfortzugangs- und Startberechtigungskontrollmodul |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, periphere Kameras |
| C14 | 2018-2020: Zentralverriegelung, Rücklichter. 2021: Komfortsystem-Steuermodul, rechtes Rücklicht |
| C15 | Verstellung des linken Rücksitzes |
| C16 | Gurtstraffer vorne auf der Beifahrerseite |
| Sicherungsfeld D (schwarz) | |
| D1 | 2018–2019: Sitzbelüftung, Sitzheizung, Rückspiegel, Klimaanlage, Bedienelemente für die hintere Klimaanlage; 2020-2021: Sitzbelüftung, Sitzheizung hinten, Rückspiegel, Kühlschrank, Diagnosestecker |
| D2 | Gateway-Steuermodul (Kommunikation) |
| D3 | Sound-Aktuator |
| D4 | Getriebeheizungsventil |
| D5 | 2018-2019: Motorstart; 2020-2021: Motorstart, Elektromotor |
| D7 | 2018–2019: Nicht verwendet; 2020–2021: Aktives Gaspedal |
| D8 | 2018–2019: Nachtsichtassistent; 2020–2021: Nachtsichtassistent, aktive Federung |
| D9 | Adaptiver Geschwindigkeitsassistent |
| D11 | 2018-2020: Kreuzungsassistent, Fahrerassistenzsysteme 2021: Kreuzungsassistent, Fahrerassistenzsysteme, Radarsysteme, Kamerasysteme |
| D12 | 2018–2019: Nicht verwendet; 2020–2021: Außengeräusch |
| D13 | 2021: USB-Eingang |
| D14 | Rechter Scheinwerfer |
| D15 | Linker Scheinwerfer |
| Sicherungsfeld E (rot) | |
| E1 | 2018–2019: Nicht verwendet; 2020–2021: Aktive Federung |
| E2 | 2018–2019: Nicht verwendet; 2020–2021: Service-Trennschalter |
| E3 | Kühlschrank |
| E4 | 2018–2019: Nicht verwendet; 2020-2021: Elektromotor |
| E5 | Bremssystem |
| E6 | 2018–2019: Nicht verwendet; 2020–2021: Hochvolt-Batterie-Wasserpumpe |
| E7 | 2018–2019: Nicht verwendet; 2020: Innenraumklimatisierung 2021: Standklimatisierung |
| E8 | 2018–2019: Nicht verwendet; 2020: Klimakompressor 2021: Klimakompressor |
| E9 | Hilfsbatterie-Steuermodul |
| E10 | 2018–2019: Nicht verwendet; 2020-2021: Hochvoltbatterie |
| E11 | 2018–2019: Nicht verwendet; 2020-2021: Hochvoltbatterie |
| E14 | 2018–2019: Nicht verwendet; 2020-2021: Wärmemanagement |
| E15 | 2018–2019: Nicht verwendet; 2020-2021: Wärmemanagement |
| Sicherungsfeld F (weiß) | |
| F1 | Heizung der Mittelarmlehne hinten |
| F2 | Schiebedach hinten |
| F3 | CD/DVD-Player |
| F5 | AC-Steckdose |
| F6 | Gurtstraffer für den hinteren Sicherheitsgurt auf der Beifahrerseite |
| F7 | Heizung der Mittelarmlehne vorn |
| F8 | Fußstützenheizung hinten |
| F11 | Fernbedienung für den Rücksitz |
| F12 | Gurtstraffer für den hinteren Sicherheitsgurt auf der Fahrerseite |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Audi A8
Alle 126 Artikel
Probleme & Mängel
Audi Antriebsstörung: Service aufsuchen | Ursachen, Kosten & Lösungen
Probleme & Mängel
Audi 3.0 TDI Nockenwellen-Probleme: betroffene Motoren, Symptome, Kulanz und Rückrufe (Stand Ok...
Probleme & Mängel
Audi pre sense Störung / zurzeit eingeschränkt | Ursachen & Kosten
Probleme & Mängel
Audi Kindersicherung: Systemstörung! | Ursachen, Kosten & Lösungen
Probleme & Mängel
Audi Fehlermeldung: "Lenkung defekt! Fahrzeug abstellen" | A4, A5, A6 Co.
Ratgeber & Anleitungen
Funkschlüssel anlernen: VW, Audi, Seat & Skoda | alte und neue Modelle
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
