Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 140
- Einbauorte
- Innenraum, Kofferraum
- Baujahre
- 2019 – 2022
Schnellantworten
- Zigarettenanzünder Nr. C6 · SteckdosenIm Innenraum · Baujahr 2019-2022
- Radio Nr. A14 · Steuermodul für das MMI-InfotainmentsystemIm Innenraum · Baujahr 2019-2022
- Abblendlicht Nr. C3 · Scheinwerferelektronik linksIm Innenraum · Baujahr 2019-2022 · 2 weitere Treffer
- Scheibenwischer Nr. C2 · ScheibenwischerIm Innenraum · Baujahr 2019-2022
- Hupe Nr. E5 · HornIm Innenraum · Baujahr 2019-2022
Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Audi Q8 inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Audi Q8 | Baujahr 2019-2022
Position des Sicherungskastens im Cockpit
In der Kabine befinden sich zwei Sicherungsblöcke – vorne links im Cockpit und im Fußraum des Fahrers.
Position des Sicherungskastens im Kofferraum
Es befindet sich unter der Abdeckung auf der linken Seite des Gepäckraums.

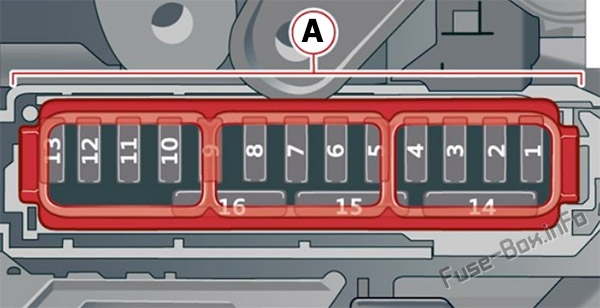

Sicherungskasten im Cockpit
Belegung der Sicherungen auf der linken Seite des Armaturenbretts
| Nr. | Funktion |
|---|---|
| A2 | Audi Telefonbox, Dachantenne |
| A3 | 2019: Klimatisierungssystem, Duftsystem, Ionisator; 2020: Klimatisierungssystem, Duftsystem, Feinstaubsensor 2021-2022: Klimatisierungssystem, Duftsystem |
| A4 | Head-up-Display |
| A5 | Audi Music Interface, USB-Anschlüsse |
| A7 | Lenksäulenverriegelung |
| A8 | Oberes/unteres Display |
| A9 | Kombiinstrument |
| A10 | CD/DVD-Player |
| A11 | Lichtschalter, Schalttafeln |
| A12 | Lenksäulenelektronik |
| A13 | Lautstärkeregelung |
| A14 | Steuermodul für das MMI-Infotainmentsystem |
| A15 | Lenksäulenverstellung |
| A16 | Lenkradheizung |

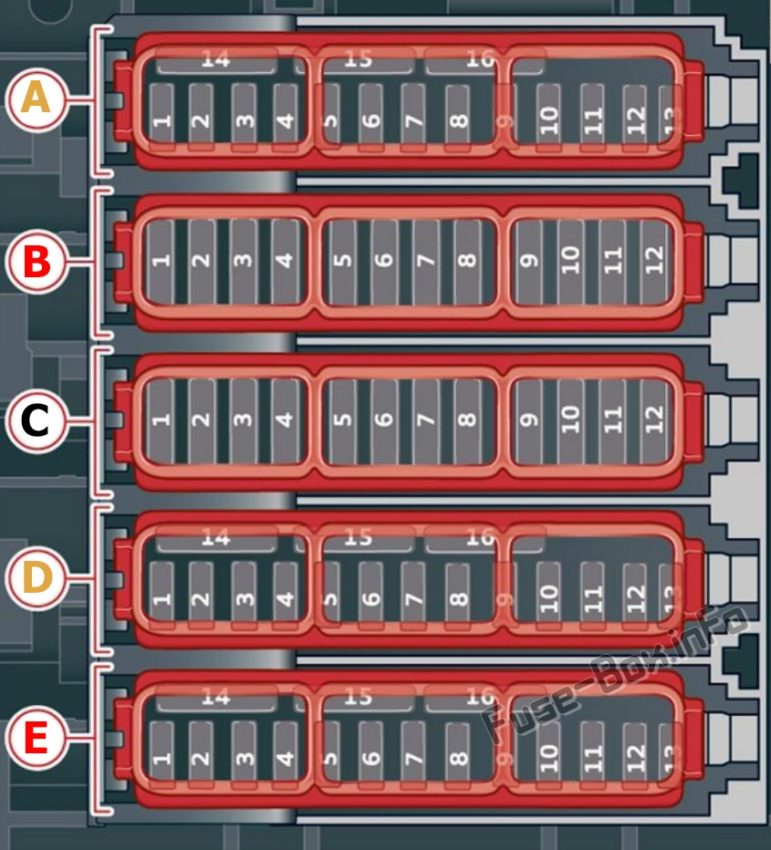

Sicherungskasten im Fußraum des Fahrers
Belegung der Sicherungen im Fahrerfußraum
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (braun) | |
| A1 | 2019: Nicht verwendet; 2020-2021: Katalysatorheizung 2022: Katalysatorheizung, Nockenwellenverstellung |
| A2 | 2019–2021: Motorkomponenten 2022: Luftmassenmesser, beheizte Sauerstoffsensoren |
| A3 | 2019–2021: Motorkomponenten 2022: Motorheizung, Einspritzdüsen, Auspufftüren |
| A4 | 2019–2021: Motorkomponenten 2022: Warmwasserpumpe, Auspufftüren, NOX-Sensor, Partikelsensor, Biodieselsensor |
| A5 | Bremslichtsensor |
| A6 | 2019–2021: Motorkomponenten 2022: Motorventile |
| A7 | 2019–2021: Motorkomponenten 2022: Beheizter Sauerstoffsensor, Luftmassenmesser |
| A8 | 2019-2021: Motorkomponenten 2022: Hochdruckpumpe, Motorhalterung |
| A9 | 2019–2021: Motorkomponenten 2022: Motorkomponenten, Motorrelais |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | 2019: Motorstart; 2020-2021: Motorkomponenten 2022: 48-Volt-Kühlmittelpumpe, 48-Volt-Startergenerator, 12-Volt-Startergenerator |
| A12 | 2019–2021: Motorkomponenten 2022: Motorventile |
| A13 | Motorkühlung |
| A14 | Motorsteuerungsmodul |
| A15 | 2019–2021: Motorsensoren 2022: Beheizte Sauerstoffsensoren |
| A16 | Benzinpumpe |
| Sicherungsfeld B (rot) | |
| B1 | Zündspulen |
| B3 | 2019: Nicht verwendet; 2020-2022: Hochspannungsheizung |
| B4 | 2019: Nicht verwendet; 2020-2022: Elektrischer Kompressor |
| B5 | Motorhalterung |
| B6 | Steuermodul für die Scheibenwaschanlage |
| B7 | Instrumententafel |
| B8 | Klimaanlage, Frischluftgebläse |
| B9 | Steuermodul für Fahrerassistenzsysteme |
| B10 | Notrufsystem |
| B11 | 2019–2021: Motorstart. 2022: Motorstart, elektrische Antriebskupplung |
| Sicherungsfeld C (schwarz) | |
| C1 | Sitzheizung vorn |
| C2 | Scheibenwischer |
| C3 | Scheinwerferelektronik links |
| C4 | Panorama-Glasdach |
| C5 | Steuermodul für die linke Vordertür |
| C6 | Steckdosen |
| C7 | Steuermodul für die rechte hintere Tür |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage/Scheinwerferwaschanlage |
| C11 | Steuermodul für die linke hintere Tür |
| C12 | Standheizung |
| Sicherungsfeld D (braun) | |
| D1 | 2019-2020: Sitzbelüftung, Sitzelektronik, Rückspiegel, Klimabedienteil hinten, Diagnosestecker 2021-2022: Sitzbelüftung, Sitzelektronik, Rückspiegel, Bedienteil Klimatisierung hinten, Diagnoseanschluss, Verkehrsinformationsantenne (TMC) |
| D2 | 2019: Klimasteuermodul, Gateway-Steuermodul; 2020-2022: Bordnetzsteuermodul, Gateway-Steuermodul |
| D3 | Soundaktuator/Auspuffsound-Tuning |
| D4 | 2019: Getriebeheizventil, Getriebeölkühlventil; 2020–2022: Getriebeöl-Kühlventil |
| D5 | 2019-2021: Motorstart 2022: Motorstart, Elektroantrieb |
| D8 | 2019: Nachtsichtassistent; 2020-2022: Nachtsichtassistent, aktive Wankstabilisierung |
| D9 | 2019–2020: Adaptiver Geschwindigkeitsassistent, Frontradar. 2021–2022: Adaptiver Geschwindigkeitsassistent, Vorderradsensoren |
| D10 | 2019: Nicht verwendet; 2020–2022: Außengeräusch |
| D11 | Kreuzungsassistent, Fahrerassistenzsysteme |
| D13 | Linker Scheinwerfer |
| D15 | 2021-2022: USB-Eingang |
| Sicherungsfeld E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuerungsmodul |
| E3 | Sitzelektronik vorn, Lordosenstütze |
| E4 | Wählhebel für Automatikgetriebe |
| E5 | Horn |
| E6 | Feststellbremse |
| E7 | Gateway-Steuermodul (Diagnose) |
| E8 | 2019: Innenbeleuchtung im Dachhimmel; 2020-2022: Dachelektronik-Steuermodul |
| E9 | 2019: Nicht verwendet; 2020–2022: Antriebsstranggenerator |
| E10 | Airbag-Steuermodul |
| E11 | 2019: Elektronische Stabilisierungskontrolle (ESC); 2020–2022: Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| E12 | Diagnosestecker, Licht-/Regensensor |
| E13 | Klimakontrollsystem |
| E14 | Türsteuermodul vorne rechts |
| E15 | 2019: Klimatisierungssystem, Karosserieelektronik; 2020-2022: Klimakompressor |
| E16 | 2022: Druckspeicher der Bremsanlage |
Sicherungskasten im Gepäckraum
Belegung der Sicherungen im Kofferraum
| Nr. | Funktion |
|---|---|
| Sicherungsfeld A (schwarz) | |
| A1 | 2019: Nicht verwendet; 2020-2021: Hochspannungsheizung, Thermomanagement |
| A5 | Luftfederung/Dämpfung |
| A6 | Automatische Übertragung |
| A7 | 2019: Sitzheizung hinten; 2020-2021: Sitzheizung hinten, Bedienfeld für Klimatisierung hinten |
| A9 | Zentralverriegelung, linkes Rücklicht |
| A10 | Riemenspanner vorne auf der Fahrerseite |
| A11 | 2019: Zentralverriegelung, Heckrollo; 2020-2021: Zentralverriegelung der Gepäckraumklappe, Tankklappe, Gepäckraumabdeckung |
| A12 | Steuergerät für Gepäckraumklappe |
| Sicherungsfeld B (rot) | |
| B1 | Gebläse der hinteren Klimaanlage |
| B2 | Schallverstärker |
| B3 | Abgasbehandlung, Soundaktuator |
| B4 | Bedienfeld der hinteren Klimaanlage |
| B5 | Rechte Anhängerkupplungsleuchte |
| B6 | Positionierungsmotor für die Anhängerkupplung |
| B7 | Entriegelung der Anhängerkupplung |
| B8 | Linke Anhängerkupplungsleuchte |
| B9 | Anhängerkupplungssteckdose |
| B10 | Allrad-Sportdifferenzial |
| B11 | Abgasbehandlung |
| B12 | Gurtstraffer für den hinteren Sicherheitsgurt auf der Fahrerseite |
| Sicherungsfeld C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Audi-Telefonzelle |
| C3 | 2019: Lendenwirbelstütze vorne rechts; 2020–2021: Vordersitzelektronik, rechte Lordosenstütze. 2022: Rechte Lordosenstütze |
| C4 | Seitenassistent |
| C6 | Reifendruck-Kontrollsystem |
| C7 | 2021-2022: Außenantenne |
| C8 | 2019: Kraftstofftanküberwachung; 2020-2022: Funkempfänger Standheizung, Tanküberwachung |
| C10 | 2019: TV-Tuner; 2020-2022: TV-Tuner, Datenaustausch- und Telematik-Steuermodul |
| C11 | Komfortzugangs- und Startberechtigungskontrollmodul |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, periphere Kameras |
| C14 | 2019: Zentralverriegelung, Rücklichter; 2020: Rechtes Rücklicht, Komfortsystem 2021-2022: Komfortsystem-Steuermodul, rechtes Rücklicht |
| C15 | Gurtstraffer für den hinteren Sicherheitsgurt auf der Beifahrerseite |
| C16 | Gurtstraffer vorne auf der Beifahrerseite |
| Sicherungsfeld D (rot) | |
| D1 | 2020–2022: Aktive Wankstabilisierung |
| D2 | 2022: Hochvoltbatterie |
| D3 | 2022: Hochvolt-Batterie-Kühlmittelpumpe |
| D4 | 2022: Leistungselektronik-Steuermodul |
| D5 | 2019: Bremssystem 2022: Bremskraftverstärker |
| D6 | Spannungsumwandler |
| D7 | 2022: Motorstart |
| D8 | 2022: Klimakompressor |
| D9 | Hilfsbatterie-Steuermodul |
| D10 | 2022: Hochvoltbatterie |
| D11 | 2022: Ladesystem |
| D12 | 2022: Funkempfänger Standheizung und Klimaanlage |
| D14 | 2022: Thermomanagement, Kühlmittelpumpen |
| D15 | 2020-2022: Thermomanagement-Steuermodul |
| Sicherungsfeld E (braun) | |
| E7 | 2019: Sitzheizung vorn; 2022: Vordersitzheizung |
| E9 | 2019: Abgasbehandlung; 2022: Abgasbehandlung |
| E10 | 2022: Sitzheizung hinten, Bedienelemente der hinteren Klimaanlage |
| E12 | 2019: Abgasbehandlung; 2022: Abgasbehandlung |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
