Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 58
- Einbauorte
- Innenraum, Motorraum
- Baujahre
- 2014 – 2017
Schnellantworten
- Zigarettenanzünder Nr. F02 · 5 A · Scheinwerferhöhenverstellung, Zusatzheizung (Diesel), Parksensoren, Di...Im Innenraum · Baujahr 2014-2017 · 1 weitere Treffer
- Radio Nr. F18 · 20 A · RadioIm Innenraum · Baujahr 2014-2017
- Abblendlicht Nr. F02 · 5 A · Scheinwerferhöhenverstellung, Zusatzheizung (Diesel), Parksensoren, Di...Im Innenraum · Baujahr 2014-2017 · 2 weitere Treffer
- Scheibenwischer Nr. F29 · 40 A · ScheibenwischerIm Motorraum · Baujahr 2014-2017 · 1 weitere Treffer
- Hupe Nr. F26 · 15 A · HornIm Innenraum · Baujahr 2014-2017
Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Citroen C4 Cactus inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Citroen C4 Cactus | Baujahr 2014-2017
Position des Sicherungskastens im Armaturenbrett
Die beiden Sicherungskästen befinden sich im unteren Armaturenbrett, unter dem Lenkrad (Fahrzeuge mit Linkslenkung) oder am Handschuhfach (Fahrzeuge mit Rechtslenkung).
Lösen Sie die Abdeckung, indem Sie zuerst links oben und dann rechts ziehen.

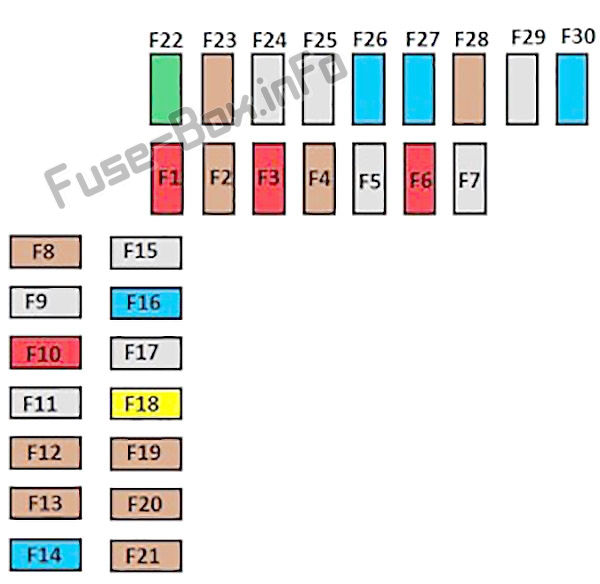

Diagramm des Sicherungskastens Nr. 1 (linker Sicherungskasten)
Zuordnung der Sicherungen im Sicherungskasten des linken Armaturenbretts
| Nr. | Ampere | Funktion |
|---|---|---|
| F01 | 10 A | Bremspedal (Schalter 2), Stop & Start |
| F02 | 5 A | Scheinwerferhöhenverstellung, Zusatzheizung (Diesel), Parksensoren, Diagnosesteckdose, Außenspiegel (elektrisch verstellbar) |
| F03 | 10 A | Dieseladditivpumpe, elektrische Servolenkung, Kupplungspedal (Schalter) |
| F04 | 5 A | Regen- und Sonnenscheinsensor |
| F06 | 10 A | Bremspedal (Schalter 1), Diagnosebuchse |
| F08 | 5 A | Kontakte oben an der Lenksäule mit am Lenkrad montierten Bedienelementen |
| F10 | 10 A | Notruf / Hilferuf |
| F12 | 5 A | Stop & Start, ABS, ESC |
| F13 | 5 A | Parksensoren, Rückfahrkamera |
| F14 | 15 A | Elektronisches Getriebe, Schalttafel (unterhalb des Touchscreen-Tablets), Klimaanlage, Touchscreen-Tablet |
| F 16 | 15 A | 12-Volt-Steckdose |
| F18 | 20 A | Radio |
| F19 | 15 A | Warnung bei nicht angelegtem Sicherheitsgurt |
| F20 | 5 A | Airbags |
| F21 | 5 A | Instrumententafel |
| F22 | 30 A | Schlösser |
| F23 | 5 A | Innenlampe, Kartenleselampe |
| F26 | 15 A | Horn |
| F27 | 15 A | Scheibenwaschanlage vorne und hinten |
| F28 | 5 A | Zündschloss |
| F30 | 15 A | Heckscheibenwischer |
Diagramm des Sicherungskastens Nr. 2 (Sicherungskasten rechts)
Zuordnung der Sicherungen im Sicherungskasten des rechten Armaturenbretts
| Nr. | Ampere | Funktion |
|---|---|---|
| F30 | 10 A | Beheizte Spiegel |
| F31 | 25 A | Beheizte Heckscheibe |
| F34 | 30 A | Elektrische Fensterheber vorn |
| F36 | 30 A | Beheizte Vordersitze |
| F38 | 20 A | Anhänger-Schnittstelleneinheit |
| F40 | 25 A | Anhänger-Schnittstelleneinheit |
Position des Sicherungskastens im Motorraum
Es befindet sich im Motorraum in der Nähe der Batterie.

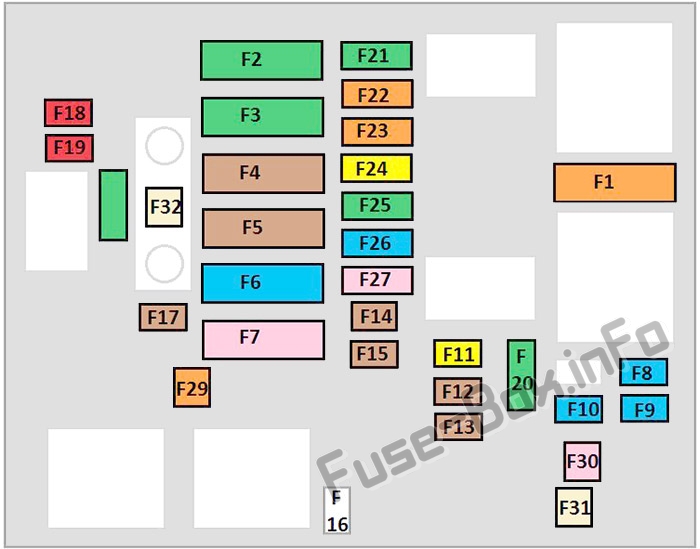

Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 40 A | Klimaanlage |
| F2 | 30 A | Stop & Start |
| F3 | 30 A | Sicherungskasten im Fahrgastraum |
| F4 | 70 A | Sicherungskasten im Fahrgastraum |
| F5 | 70 A | Integrierte Systemschnittstelle (BSI) |
| F6 | 60 A | Kühlventilatorbaugruppe |
| F7 | 80 A | Integrierte Systemschnittstelle (BSI) |
| F8 | 15 A | Motormanagement, Benzinpumpe |
| F9 | 15 A | Motorsteuerung |
| F10 | 15 A | Motorsteuerung |
| F11 | 20 A | Motorsteuerung |
| F12 | 5 A | Kühlende Bräunungsbaugruppe |
| F13 | 5 A | Integrierte Systemschnittstelle (BSI) |
| F14 | 5 A | Batterieladegerät (Motor ohne Stop & Start) |
| F15 | 5 A | Stop & Start |
| F17 | 5 A | Integrierte Systemschnittstelle (BSI) |
| F18 | 10 A | Rechter Fernlichtscheinwerfer |
| F19 | 10 A | Linker Fernlichtscheinwerfer |
| F20 | 30 A | Motorsteuerung |
| F21 | 30 A | Anlasser |
| F22 | 40 A | Elektronisches Getriebe |
| F23 | 40 A | ABS, ESC |
| F24 | 20 A | ABS, ESC |
| F25 | 30 A | Sicherungskasten im Fahrgastraum |
| F26 | 15 A | Elektronisches Getriebe |
| F27 | 25 A | Integrierte Systemschnittstelle (BSI) |
| F28 | 30 A | Diesel-Abgaskontrollsystem (AdBlue) |
| F29 | 40 A | Scheibenwischer |
| F30 | 80 A | Vorwärmer-Steuergerät |
| F31 | 100 A | Zusatzheizung (Diesel) |
| F32 | 80 A | Elektrische Servolenkung |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
