Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2021 bis 2022
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt. |
| 2 | 10 A | Verzögertes Zubehör – Wechselrichterlogik, Schiebedachlogik und Fensterheberschalter für den Fahrer. |
| 3 | 7,5 A | Gedenkstätten. Lordosenstütze. Kabelloses Laden von Zubehör. |
| 4 | 20 A | Subwoofer-Verstärker. |
| 5 | – | Nicht benutzt. |
| 6 | 10 A | Unbenutzt (Ersatz). |
| 7 | 10 A | Schichtmodul. |
| 8 | 5 A | Heckklappenmodul. Freisprech-Heckklappenmodul. Eingebautes Modem. |
| 9 | 5 A | Klaviatur. |
| 10 | – | Nicht benutzt. |
| 11 | – | Nicht benutzt. |
| 12 | 7,5 A | Klimamodul. Verbessertes zentrales Gateway-Modul. |
| 13 | 7,5 A | Eine Gruppe von Instrumenten. Steuermodul Lenksäule. |
| 14 | 15 A | Unbenutzt (Ersatz). |
| 15 | 15 A | SYNC-Modul. |
| 16 | – | Nicht benutzt. |
| 17 | 7,5 A | Scheinwerfersteuermodul. |
| 18 | 7,5 A | Unbenutzt (Ersatz). |
| 19 | 5 A | Unbenutzt (Ersatz). |
| 20 | 5 A | Zündschloss mit Druckknopf. |
| 21 | 5 A | Temperatur- und Feuchtigkeitssensor im Fahrzeug. |
| 22 | 5 A | Unbenutzt (Ersatz). |
| 23 | 30 A | Fahrertürfenster und Spiegel. Fahrertürmodul. Fahrertürverriegelungsanzeige. Beleuchtung des Fahrerschlossschalters. |
| 24 | 30 A | Schiebedach. |
| 25 | 20 A | Verstärker. |
| 26 | 30 A | Windschutzscheibe und Spiegel in der Beifahrertür. Beifahrertürmodul. Verriegelungsanzeige für den Beifahrer. Beleuchtung des Beifahrerschalters. |
| 27 | 30 A | Unbenutzt (Ersatz). |
| 28 | 30 A | Unbenutzt (Ersatz). |
| 29 | 15 A | Verbesserte zentrale Gate-Stromversorgung – OBD-Anschluss. |
| 30 | 5 A | Unbenutzt (Ersatz). |
| 31 | 10 A | Transceiver-Modul. Multifunktionales Display. Integriertes Bedienfeld. |
| 32 | 20 A | Radio. |
| 33 | – | Nicht benutzt. |
| 34 | 30 A | Startbus (Sicherung 17,18,21,22,35,36,37,Sicherungsautomat 38). |
| 35 | 5 A | Beifahrerairbag-Aus-Anzeige. |
| 36 | 15 A | Beheizbares Sitzmodul hinten. |
| 37 | 20 A | Beheiztes Lenkrad. Automatisch abblendender Innenspiegel. Modul für automatische Fernlicht- und Spurvermeidungsspiegel. |
| 38 | 30 A | Leistungsschalter. Elektrische Heckscheibe rechts. Elektrische Heckscheibe links. |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | — | Anlasserrelais. |
| 3 | 15 A | Heckscheibenwischer. Regensensor. Relaisspule der hinteren Scheibenwaschpumpe. |
| 4 | — | Gebläsemotorrelais. |
| 5 | 20 A | Steckdose 3 – Rückseite der Konsole. |
| 6 | — | Nicht benutzt. |
| 7 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 1. |
| 8 | 20 A | Steuergerät Antriebsstrang – Bordnetz 2. Kanisterentlüftung. Dampfsperrventil. Beheizter Sauerstoffmast. |
| 9 | — | Relais des Steuergeräts Antriebsstrang. |
| 10 | 20 A | Steckdose 1 – Fahrerseite. |
| 11 | 15 A | Steuergerät Antriebsstrang – Fahrzeugleistung 4. |
| 12 | 15 A | Antriebsstrang-Steuermodul – Fahrzeugleistung 3. Relaisspule Allradantriebsmodul. Aktive Gitterjalousien. Aufwärmen des aktiven Getriebes. Hilfskühlpumpe. Elektrischer Kompressor-Bypass. Vakuum am Abgabeventil. Klimakompressor. |
| 13 | — | Nicht benutzt. |
| 14 | — | Nicht benutzt. |
| 15 | — | Relais starten. |
| 16 | 20 A | Power Point 2 – Konsolencontainer. |
| 17 | 20 A | Steckdose 4 – Kofferraum. |
| 18 | — | Nicht benutzt. |
| 19 | 10 A | Elektronische Servolenkung beim Anfahren. |
| 20 | 10 A | Leuchtweitenregulierung. |
| 21 | — | Nicht benutzt. |
| 22 | 10 A | Solenoid der Klimaanlagenkupplung. |
| 23 | 15 A | Toter-Winkel-Informationssystem. Rückfahrkamera. Radar vorausschauend. Spannungsqualitätsmodul (Start/Stopp). Geteilte Frontkamera. Front-Split-Kameramodul. |
| 24 | — | Nicht benutzt. |
| 25 | 10 A | Antiblockiersystem beim Anfahren. |
| 26 | 10 A | Steuergerät Antriebssystem starten. |
| 27 | — | Nicht benutzt. |
| 28 | 10 A | Waschpumpe für Heckscheibe. |
| 29 | — | Nicht benutzt. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | — | Elektronisches Lüfterrelais 1. |
| 33 | — | A/C-Kupplungsrelais. |
| 34 | — | Nicht benutzt. |
| 35 | — | Nicht benutzt. |
| 36 | — | Nicht benutzt. |
| 37 | — | Nicht benutzt. |
| 38 | — | Elektronisches Lüfterrelais 2. |
| 39 | — | Elektronisches Lüfterrelais 3. |
| 40 | — | Hupenrelais. |
| 41 | — | Relais Lenksäulensperre. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | 10 A | Einfaches Umklappen der zweiten Sitzreihe. |
| 44 | — | Nicht benutzt. |
| 45 | — | Nicht benutzt. |
| 46 | — | Nicht benutzt. |
| 47 | — | Nicht benutzt. |
| 48 | 15 A | Stromversorgung des Lenksäulenverriegelungsrelais. |
| 49 | — | Nicht benutzt. |
| 50 | 20 A | Horn. |
| 51 | — | Nicht benutzt. |
| 52 | — | Nicht benutzt. |
| 53 | — | Nicht benutzt. |
| 54 | 10 A | Bremsschalter. |
| 55 | 10 A | Lichtmaschinensensor. |
| 86 | — | Nicht benutzt. |
Sicherungskasten Motorraum (Rückseite)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 56 | — | Nicht benutzt. |
| 57 | — | Nicht benutzt. |
| 58 | 30 A | Stromversorgung der Kraftstoffpumpe. |
| 59 | 40 A | Elektronischer Lüfter 3. |
| 60 | 40 A | Elektronischer Lüfter 1. |
| 61 | — | Nicht benutzt. |
| 62 | 50 A | Karosseriesteuermodul 1. |
| 63 | 25 A | Elektronischer Lüfter 2. |
| 64 | — | Nicht benutzt. |
| 65 | 20 A | Beheizbarer Vordersitz. |
| 66 | 15 A | Unbenutzt (Ersatz). |
| 67 | 50 A | Karosseriesteuermodul 2. |
| 68 | 40 A | Heizbare Heckscheibe. |
| 69 | 30 A | Antiblockierventile. |
| 70 | 30 A | Beifahrersitz. |
| 71 | — | Nicht benutzt. |
| 72 | — | Nicht benutzt. |
| 73 | 20 A | Sitzheizung hinten. |
| 74 | 30 A | Fahrersitzmodul. Stromversorgung Fahrersitz |
| 75 | 25 A | Wischermotor 1. |
| 76 | 30 A | Heckklappenmodul. |
| 77 | 30 A | Klimatisiertes Sitzmodul. |
| 78 | 40 A | Anhängerbeleuchtungsmodul. |
| 79 | 40 A | Gebläsemotor. |
| 80 | 25 A | Wischermotor 2. |
| 81 | 40 A | 110-V-Wechselrichter |
| 82 | — | Nicht benutzt. |
| 83- | — | Nicht benutzt. |
| 84 | 30 A | Anlassermagnet. |
| 85 | — | Nicht benutzt. |
| 87 | 60 A | Anti-Blockier-Bremspumpe. |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2016 bis 2017
Sicherungskasten Innenraum
Die Sicherungstafel befindet sich unter dem Armaturenbrett auf der linken Seite der Lenksäule. Der Zugang zum Sicherungskasten kann einfacher sein, wenn Sie die Zierleiste entfernen.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 A | Bedarfsbeleuchtung (Aufbewahrungsbox, Waschtisch, Kuppel). Batteriesparrelaisspule. Einfach faltbare Relaisspule zweiter Ordnung. |
| 2 | 7,5 A | Gedenkstätten. Lendenwirbelsäule. Logikversorgung Fahrersitzmodul. |
| 3 | 20 A | Fahrertür entriegeln. |
| 4 | 5 A | Unbenutzt (Ersatz). |
| 5 | 20 A | Unbenutzt (Ersatz). |
| 6 | 10 A | Unbenutzt (Ersatz). |
| 7 | 10 A | Unbenutzt (Ersatz). |
| 8 | 10 A | Unbenutzt (Ersatz). |
| 9 | 10 A | Unbenutzt (Ersatz). |
| 10 | 5 A | Klaviatur. Logikstromversorgung für das Ladebordwandmodul. Freisprech-Heckklappenmodul. |
| 11 | 5 A | Unbenutzt (Ersatz). |
| 12 | 7,5 A | Klimamodul. |
| 13 | 7,5 A | Gruppe. Steuermodul Lenksäule. Intelligentes Datalink (Gateway)-Modul. |
| 14 | 10 A | Erweitertes Leistungsmodul. |
| 15 | 10 A | Die Kraft der Datenverbindung. |
| 16 | 15 A | Unbenutzt (Ersatz). |
| 17 | 5 A | Unbenutzt (Ersatz). |
| 18 | 5 A | Knopfschalter. |
| 19 | 7,5 A | Erweitertes Leistungsmodul. |
| 20 | 7,5 A | Unbenutzt (Ersatz). |
| 21 | 5 A | Feuchtigkeits- und Temperatursensor im Auto. |
| 22 | 5 A | Passagierklassifizierungssystem. |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichterlogik, Schiebedachlogik, Fensterheberschalter auf der Fahrerseite). |
| 24 | 20 A | Entriegelung der Zentralverriegelung. |
| 25 | 30 A | Fahrertür (Fenster, Spiegel). Fahrertürmodul. Fahrertürverriegelungsanzeige. Beleuchtung des Fahrerschlossschalters. |
| 26 | 30 A | Beifahrertür (Fenster, Spiegel). Beifahrertürmodul. Verriegelungsanzeige für den Beifahrer. Schalterbeleuchtung Beifahrerseite (Fenster, Schloss). |
| 27 | 30 A | Schiebedach. |
| 28 | 20 A | Verstärker. |
| 29 | 30 A | Unbenutzt (Ersatz). |
| 30 | 30 A | Unbenutzt (Ersatz). |
| 31 | 15 A | Unbenutzt (Ersatz). |
| 32 | 10 A | Global Positioning System. Mittlere Stapelanzeige. Sprachsteuerung (SYNC). Transceiver-Modul. |
| 33 | 20 A | Radio. |
| 34 | 30 A | Startbus (Sicherung 19,20,21,22,35,36,37, Sicherungsautomat 38). |
| 35 | 5 A | Unbenutzt (Ersatz). |
| 36 | 15 A | Automatisch abblendender Rückspiegel. Gewärmter Sitz. Automatisches Fernlicht-/Spurhalteassistent-Spiegelmodul. Logikstrom zum beheizbaren Rücksitzmodul. |
| 37 | 20 A | Beheizbares Lenkradmodul. Aktives vorderes Lenkrad. |
| 38 | 30 A | Elektrische Fensterheber hinten. Beleuchtung des Heckscheibenschalters. |

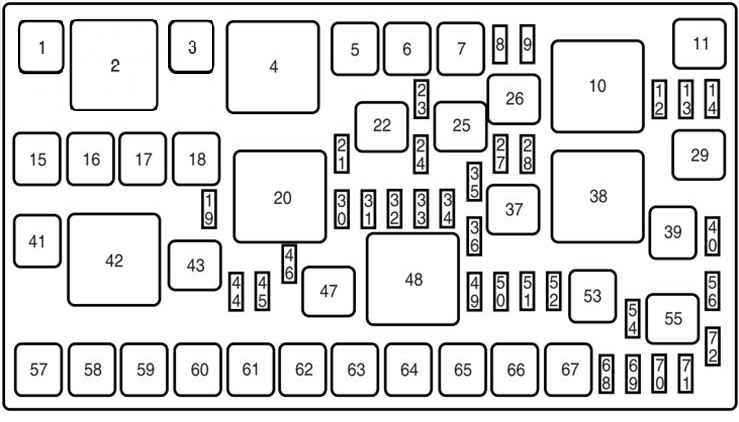

Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz). |
| 2 | — | Anlasserrelais. |
| 3 | 15 A | Heckscheibenwischer. Regensensor Relaisspule der Heckscheibenwaschpumpe. |
| 4 | — | Gebläsemotorrelais. |
| 5 | 20 A | Steckdose 3 – Rückseite der Konsole. |
| 6 | — | Nicht benutzt. |
| 7 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 1. |
| 8 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 2. |
| 9 | — | Relais des Steuergeräts Antriebsstrang. |
| 10 | 20 A | Steckdose 1 – Fahrerseite. |
| 11 | 15 A | Steuergerät Antriebsstrang – Fahrzeugleistung 4. |
| 12 | 15 A | Steuergerät Antriebsstrang – Fahrzeugleistung 3. |
| 13 | — | Nicht benutzt. |
| 14 | — | Nicht benutzt. |
| 15 | — | Relais starten. |
| 16 | 20 A | Power Point 2 – Konsolencontainer. |
| 17 | 20 A | Steckdose 4 – Kofferraum. |
| 18 | 20 A | HID-Scheinwerfer rechts. |
| 19 | 10 A | Elektronische Servolenkung beim Anfahren. |
| 20 | 10 A | Beleuchtung starten/starten. Scheinwerfer-Niveauschalter. |
| 21 | 15 A | Logikleistung der Getriebeölpumpe (Start/Stopp). |
| 22 | 10 A | Solenoid der Klimaanlagenkupplung. |
| 23 | 15 A | Run-Start 6. Toter-Winkel-Informationssystem. Rückfahrkamera. Adaptiver Tempomat. Heads Up-Anzeige. Spannungsqualitätsmodul (Start/Stopp). Frontkamera mit geteilter Ansicht. Front-Split-Kameramodul. |
| 24 | 10 A | Unbenutzt (Ersatz). |
| 25 | 10 A | Antiblockiersystem beim Anfahren. |
| 26 | 10 A | Steuergerät Antriebssystem starten. |
| 27 | — | Nicht benutzt. |
| 28 | 10 A | Waschpumpe hinten. |
| 29 | — | Nicht benutzt. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | — | Elektronisches Lüfterrelais 1. |
| 33 | — | A/C-Kupplungsrelais. |
| 34 | 15 A | Unbenutzt (Ersatz). |
| 35 | — | Nicht benutzt. |
| 36 | — | Nicht benutzt. |
| 37 | 10 A | Lüfter des Kraftübertragungsmoduls. |
| 38 | — | Elektronisches Lüfterrelais 2 |
| 39 | — | Elektrolüfterrelais 3. |
| 40 | — | Hupenrelais. |
| 41 | — | Nicht benutzt. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | 10 A | Einfaches Umklappen der zweiten Sitzreihe. |
| 44 | 20 A | Linker HID-Scheinwerfer. |
| 45 | — | Nicht benutzt. |
| 46 | — | Nicht benutzt. |
| 47 | — | Nicht benutzt. |
| 48 | 15 A | Lenksäulensperre. |
| 49 | — | Nicht benutzt. |
| 50 | 20 A | Horn. |
| 51 | — | Nicht benutzt. |
| 52 | — | Nicht benutzt. |
| 53 | — | Nicht benutzt. |
| 54 | 10 A | Bremsschalter. |
| 55 | 10 A | ALT-Sensor. |
Sicherungskasten Motorraum (Rückseite)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 56 | — | Nicht benutzt. |
| 57 | — | Nicht benutzt. |
| 58 | 30 A | Stromversorgung der Kraftstoffpumpe. Kanaleinspritzdüsen (3,5 l). |
| 59 | 40 A | Elektronischer Lüfter 3. |
| 60 | 40 A | Elektronischer Lüfter 1. |
| 61 | — | Nicht benutzt. |
| 62 | 50 A | Karosseriesteuermodul 1. |
| 63 | 25 A | Elektronischer Lüfter 2. |
| 64 | — | Nicht benutzt. |
| 65 | 20 A | Beheizbarer Vordersitz. |
| 66 | 15 A | Beheizter Wischerpark. |
| 67 | 50 A | Karosseriesteuermodul 2. |
| 68 | 40 A | Heizbare Heckscheibe. |
| 69 | 30 A | Antiblockierventile. |
| 70 | 30 A | Beifahrersitz. |
| 71 | — | Nicht benutzt. |
| 72 | 20 A | Getriebeölpumpe (Start/Stopp). |
| 73 | 20 A | Sitzheizung hinten. |
| 74 | 30 A | Fahrersitzmodul. Elektrischer Fahrersitz (weniger Speicher). |
| 75 | 25 A | Wischermotor 1. |
| 76 | 30 A | Ladebordwandmodul. |
| 77 | 30 A | Sitzmodul mit Klimaanlage. |
| 78 | 40 A | Anhängerbeleuchtungsmodul. |
| 79 | 40 A | Gebläsemotor. |
| 80 | 25 A | Wischermotor 2. |
| 81 | 40 A | 110-V-Wechselrichter |
| 82 | — | Nicht benutzt. |
| 83 | 20 A | Unbenutzt (Ersatz). |
| 84 | 30 A | Anlassermagnet. |
| 85 | — | Nicht benutzt. |
| 86 | — | Nicht benutzt. |
| 87 | 60 A | Anti-Blockier-Bremspumpe. |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2018 bis 2019
Sicherungskasten Innenraum
Die Sicherungstafel befindet sich unter dem Armaturenbrett auf der linken Seite der Lenksäule. Der Zugang zum Sicherungskasten kann einfacher sein, wenn Sie die Zierleiste entfernen.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 7,5 A | Gedenkstätten. Lendenwirbelsäule. Logikversorgung Fahrersitzmodul. |
| 3 | 20 A | Fahrertür entriegeln. |
| 4 | 5 A | Unbenutzt (Ersatz). |
| 5 | 20 A | 2018: Nicht verwendet (Ersatz). 2019: Audioverstärker |
| 6 | 10 A | Unbenutzt (Ersatz). |
| 7 | 10 A | Unbenutzt (Ersatz). |
| 8 | 10 A | Unbenutzt (Ersatz). |
| 9 | 10 A | Unbenutzt (Ersatz). |
| 10 | 5 A | Klaviatur. Logikstromversorgung für das Ladebordwandmodul. Freisprech-Heckklappenmodul. Eingebautes Modem (2019). |
| 11 | 5 A | Unbenutzt (Ersatz). |
| 12 | 7,5 A | Klimamodul. |
| 13 | 7,5 A | Gruppe. Steuermodul Lenksäule. Intelligentes Datalink (Gateway)-Modul. |
| 14 | 10 A | Erweitertes Leistungsmodul. |
| 15 | 10 A | Die Kraft der Datenverbindung. |
| 16 | 15 A | Unbenutzt (Ersatz). |
| 17 | 5 A | Unbenutzt (Ersatz). |
| 18 | 5 A | Knopfschalter. |
| 19 | 7,5 A | Erweitertes Leistungsmodul. |
| 20 | 7,5 A | Unbenutzt (Ersatz). |
| 21 | 5 A | Feuchtigkeits- und Temperatursensor im Auto. |
| 22 | 5 A | Passagierklassifizierungssystem. |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichterlogik, Schiebedachlogik, Fensterheberschalter auf der Fahrerseite). |
| 24 | 20 A | Zentralverriegelung/-entriegelung. |
| 25 | 30 A | Fahrertür (Fenster, Spiegel). Fahrertürmodul. Fahrertürverriegelungsanzeige. Beleuchtung des Fahrerschlossschalters. |
| 26 | 30 A | Beifahrertür (Fenster, Spiegel). Beifahrertürmodul. Verriegelungsanzeige für den Beifahrer. Schalterbeleuchtung Beifahrerseite (Fenster, Schloss). |
| 27 | 30 A | Monddach. |
| 28 | 20 A | Verstärker. |
| 29 | 30 A | Unbenutzt (Ersatz). |
| 30 | 30 A | Unbenutzt (Ersatz). |
| 31 | 15 A | Unbenutzt (Ersatz). |
| 32 | 10 A | Globales Positionierungssystem (2018). Mittlere Stapelanzeige. Sprachsteuerung (SYNC). Transceiver-Modul. |
| 33 | 20 A | Radio. |
| 34 | 30 A | Startbus (Sicherung 19,20,21,22,35,36,37, Sicherungsautomat 38). |
| 35 | 5 A | Unbenutzt (Ersatz). |
| 36 | 15 A | Automatisch abblendender Rückspiegel. Sitzheizung (2018). Automatisches Fernlicht-/Spurhalteassistent-Spiegelmodul. Logikstrom zum beheizbaren Rücksitzmodul. |
| 37 | 20 A | Beheizbares Lenkradmodul. Aktives vorderes Lenkrad. |
| 38 | 30 A | Elektrische Fensterheber hinten. Beleuchtung des Heckscheibenschalters. |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz). |
| 2 | — | Anlasserrelais. |
| 3 | 15 A | Heckscheibenwischer. Regensensor Relaisspule der Heckscheibenwaschpumpe. |
| 4 | — | Gebläsemotorrelais. |
| 5 | 20 A | Steckdose 3 – Rückseite der Konsole. |
| 6 | — | Nicht benutzt. |
| 7 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 1 . |
| 8 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 2. |
| 9 | — | Relais des Steuergeräts Antriebsstrang. |
| 10 | 20 A | Steckdose 1 – Fahrerseite. |
| 11 | 15 A | Steuergerät Antriebsstrang – Fahrzeugleistung 4. |
| 12 | 15 A | Antriebsstrang-Steuermodul – Fahrzeugleistung 3. Relaisspule des AWD-Moduls (2019). |
| 13 | — | Nicht benutzt. |
| 14 | — | Nicht benutzt. |
| 15 | — | Relais starten. |
| 16 | 20 A | Power Point 2 – Konsolencontainer. |
| 17 | 20 A | Steckdose 4 – Kofferraum. |
| 18 | 20 A | 2018: RH-HID-Scheinwerfer. 2019: Unbenutzt (Sicherung) |
| 19 | 10 A | Elektronische Servolenkung beim Anfahren. |
| 20 | 10 A | 2018: Lauf-/Startbeleuchtung. 2019: Scheinwerfer-Einstellmotoren. |
| 21 | 15 A | 2018: Logikleistung der Getriebeölpumpe (Start/Stopp). 2019: Unbenutzt (Sicherung) |
| 22 | 10 A | Solenoid der Klimaanlagenkupplung. |
| 23 | 15 A | Run-Start 6. Toter-Winkel-Informationssystem. Rückfahrkamera. Adaptive Geschwindigkeitsregelung (2018). Heads-up-Display (2018). Spannungsqualitätsmodul (Start/Stopp). Frontkamera mit geteilter Ansicht. Front-Split-Kameramodul. |
| 24 | 10 A | Unbenutzt (Ersatz). |
| 25 | 10 A | Antiblockiersystem beim Anfahren. |
| 26 | 10 A | Steuergerät Antriebssystem starten. |
| 27 | — | Nicht benutzt. |
| 28 | 10 A | Waschpumpe hinten. |
| 29 | — | Nicht benutzt. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | — | Elektronisches Lüfterrelais 1. |
| 33 | — | A/C-Kupplungsrelais. |
| 34 | 15 A | Unbenutzt (Ersatz). |
| 35 | — | Nicht benutzt. |
| 36 | — | Nicht benutzt. |
| 37 | 10 A | Lüfter des Kraftübertragungsmoduls. |
| 38 | — | Elektronisches Lüfterrelais 2 |
| 39 | — | Elektrolüfterrelais 3. |
| 40 | — | Hupenrelais. |
| 41 | — | 2018: Nicht verwendet. 2019: Abblendrelais. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | 10 A | Einfaches Umklappen der zweiten Sitzreihe. |
| 44 | 20 A | Linker HID-Scheinwerfer. |
| 45 | — | Nicht benutzt. |
| 46 | — | Nicht benutzt. |
| 47 | — | Nicht benutzt. |
| 48 | 15 A | 2018: Nicht verwendet (Ersatz). 2019: Stromversorgung des Lenksäulenverriegelungsrelais |
| 49 | — | Nicht benutzt. |
| 50 | 20 A | Horn. |
| 51 | — | Nicht benutzt. |
| 52 | — | Nicht benutzt. |
| 53 | — | Nicht benutzt. |
| 54 | 10 A | Bremsschalter. |
| 55 | 10 A | Lichtmaschinensensor |
| 86 | — | Nicht benutzt. |
Sicherungskasten Motorraum (Rückseite)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 56 | — | Nicht benutzt. |
| 57 | — | Nicht benutzt. |
| 58 | 30 A | Stromversorgung der Kraftstoffpumpe. Kanaleinspritzdüsen (3,5 l). |
| 59 | 40 A | Elektronischer Lüfter 3. |
| 60 | 40 A | Elektronischer Lüfter 1. |
| 61 | — | Nicht benutzt. |
| 62 | 50 A | Karosseriesteuermodul 1. |
| 63 | 25 A | Elektronischer Lüfter 2. |
| 64 | — | Nicht benutzt. |
| 65 | 20 A | Beheizbarer Vordersitz. |
| 66 | 15 A | Beheizter Wischerpark. |
| 67 | 50 A | Karosseriesteuermodul 2. |
| 68 | 40 A | Heizbare Heckscheibe. |
| 69 | 30 A | Antiblockierventile. |
| 70 | 30 A | Beifahrersitz. |
| 71 | — | Nicht benutzt. |
| 72 | 20 A | 2018: Getriebeölpumpe (Start/Stopp). 2019: Unbenutzt (Sicherung) |
| 73 | 20 A | Sitzheizung hinten. |
| 74 | 30 A | Fahrersitzmodul. Elektrischer Fahrersitz (weniger Speicher). |
| 75 | 25 A | Wischermotor 1. |
| 76 | 30 A | Ladebordwandmodul. |
| 77 | 30 A | Sitzmodul mit Klimaanlage. |
| 78 | 40 A | Anhängerbeleuchtungsmodul. |
| 79 | 40 A | Gebläsemotor. |
| 80 | 25 A | Wischermotor 2. |
| 81 | 40 A | 110-V-Wechselrichter |
| 82 | — | Nicht benutzt. |
| 83 | 20 A | Unbenutzt (Ersatz). |
| 84 | 30 A | Anlassermagnet. |
| 85 | — | Nicht benutzt. |
| 87 | 60 A | Anti-Blockier-Bremspumpe. |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2015
Sicherungskasten Innenraum
Die Sicherungstafel befindet sich unter dem Armaturenbrett auf der linken Seite der Lenksäule. Der Zugang zum Sicherungskasten kann einfacher sein, wenn Sie die Zierleiste entfernen.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 A | Bedarfsbeleuchtung (Aufbewahrungsbox, Waschtisch, Kuppel).Batteriesparrelaisspule. Einfach faltbare Relaisspule zweiter Ordnung. |
| 2 | 7,5 A | Gedenkstätten.Lendenwirbelsäule. Elektrische Spiegel. Logikversorgung Fahrersitzmodul. |
| 3 | 20 A | Fahrertür entriegeln. |
| 4 | 5 A | Unbenutzt (Ersatz). |
| 5 | 20 A | Unbenutzt (Ersatz). |
| 6 | 10 A | Unbenutzt (Ersatz). |
| 7 | 10 A | Unbenutzt (Ersatz). |
| 8 | 10 A | Unbenutzt (Ersatz). |
| 9 | 10 A | Unbenutzt (Ersatz). |
| 10 | 5 A | Klaviatur.Logikstromversorgung für das Ladebordwandmodul. Freisprech-Heckklappenmodul. |
| 11 | 5 A | Unbenutzt (Ersatz). |
| 12 | 7,5 A | Klimamodul. |
| 13 | 7,5 A | Gruppe. Steuermodul Lenksäule.Intelligentes Datalink (Gateway)-Modul. |
| 14 | 10 A | Unbenutzt (Ersatz). |
| 15 | 10 A | Die Kraft der Datenverbindung. |
| 16 | 15 A | Unbenutzt (Ersatz). |
| 17 | 5 A | Unbenutzt (Ersatz). |
| 18 | 5 A | Zündschloss.Knopfschalter. Solenoid für Schlüsselsperre. |
| 19 | 7,5 A | Unbenutzt (Ersatz). |
| 20 | 7,5 A | Aktive Frontlenkunterstützungslogik. |
| 21 | 5 A | Feuchtigkeits- und Temperatursensor im Auto. |
| 22 | 5 A | Passagierklassifizierungssensor. |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichterlogik, Schiebedachlogik, Fensterheberschalter auf der Fahrerseite). |
| 24 | 20 A | Entriegelung der Zentralverriegelung. |
| 25 | 30 A | Fahrertür (Fenster, Spiegel). Fahrertürmodul. Fahrertürverriegelungsanzeige. Beleuchtung des Fahrerschlossschalters. |
| 26 | 30 A | Beifahrertür (Fenster, Spiegel). Beifahrertürmodul. Verriegelungsanzeige für den Beifahrer. Schalterbeleuchtung Beifahrerseite (Fenster, Schloss). |
| 27 | 30 A | Schiebedach. |
| 28 | 20 A | Verstärker. |
| 29 | 30 A | Unbenutzt (Ersatz). |
| 30 | 30 A | Unbenutzt (Ersatz). |
| 31 | 15 A | Unbenutzt (Ersatz). |
| 32 | 10 A | Global Positioning System. Anzeige in der Mitte. Sprachsteuerung (SYNC). Transceiver-Modul. |
| 33 | 20 A | Radio. |
| 34 | 30 A | Bus anfahren (Sicherung 19, 20,21,22,35, 36, 37, Unterbrecher 38). |
| 35 | 5 A | Einschränkungssteuermodul. |
| 36 | 15 A | Automatisch abblendender Rückspiegel. Gewärmter Sitz. Automatisches Fernlicht-/Spurhalteassistent-Spiegelmodul. Logikstrom zum beheizbaren Rücksitzmodul. |
| 37 | 15 A | Beheizbares Lenkradmodul (keine aktive Vorderradlenkung). |
| 38 | 30 A | Elektrische Fensterheber hinten. Beleuchtung des Heckscheibenschalters. |
Sicherungskastn Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz). |
| 2 | — | Anlasserrelais. |
| 3 | 15 A | Heckscheibenwischer. Regensensor |
| 4 | — | Gebläsemotorrelais. |
| 5 | 20 A | Steckdose 3 – Rückseite der Konsole. |
| 6 | — | Nicht benutzt. |
| 7 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 1 . |
| 8 | 20 A | Steuergerät Antriebsstrang – Fahrzeugleistung 2. |
| 9 | — | Relais des Steuergeräts Antriebsstrang. |
| 10 | 20 A | Steckdose 1 – Fahrerseite. |
| 11 | 15 A | Steuergerät Antriebsstrang – Fahrzeugleistung 4. |
| 12 | 15 A | Steuergerät Antriebsstrang – Fahrzeugleistung 3. |
| 13 | — | Nicht benutzt. |
| 14 | — | Nicht benutzt. |
| 15 | — | Relais starten. |
| 16 | 20 A | Power Point 2 – Konsolencontainer. |
| 17 | 20 A | Steckdose 4 – Kofferraum. |
| 18 | 20 A | HID-Scheinwerfer rechts. |
| 19 | 10 A | Elektronische Servolenkung beim Anfahren. |
| 20 | 10 A | Beleuchtung starten/starten. |
| 21 | 15 A | Logikleistung der Getriebeölpumpe (Start/Stopp). |
| 22 | 10 A | Solenoid der Klimaanlagenkupplung. |
| 23 | 15 A | Run-Start 6. Toter-Winkel-Informationssystem. Rückfahrkamera. Adaptiver Tempomat. Heads Up-Anzeige. Spannungsqualitätsmodul (Start/Stopp). Frontkamera mit geteilter Ansicht. Front-Split-Kameramodul. |
| 24 | 10 A | Unbenutzt (Ersatz). |
| 25 | 10 A | Antiblockiersystem beim Anfahren. |
| 26 | 10 A | Steuergerät Antriebssystem starten. |
| 27 | — | Nicht benutzt. |
| 28 | 10 A | Waschpumpe hinten. |
| 29 | — | Nicht benutzt. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | — | Elektronisches Lüfterrelais 1. |
| 33 | — | A/C-Kupplungsrelais. |
| 34 | 15 A | Unbenutzt (Ersatz). |
| 35 | — | Nicht benutzt. |
| 36 | — | Nicht benutzt. |
| 37 | 10 A | Lüfter des Kraftübertragungsmoduls. |
| 38 | — | Elektronisches Lüfterrelais 2 |
| 39 | — | Elektrolüfterrelais 3. |
| 40 | — | Hupenrelais. |
| 41 | — | Nicht benutzt. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | 10 A | Einfaches Umklappen der zweiten Sitzreihe. |
| 44 | 20 A | Linker HID-Scheinwerfer. |
| 45 | — | Nicht benutzt. |
| 46 | — | Nicht benutzt. |
| 47 | — | Nicht benutzt. |
| 48 | — | Nicht benutzt. |
| 49 | — | Nicht benutzt. |
| 50 | 20 A | Horn. |
| 51 | — | Nicht benutzt. |
| 52 | — | Nicht benutzt. |
| 53 | — | Nicht benutzt. |
| 54 | 10 A | Bremsschalter. |
| 55 | 10 A | ALT-Sensor. |
Sicherungskastn Motorraum (Rückseite)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 56 | — | Nicht benutzt. |
| 57 | — | Nicht benutzt. |
| 58 | 30 A | Stromversorgung der Kraftstoffpumpe. |
| 59 | 40 A | Elektronischer Lüfter 3. |
| 60 | 40 A | Elektronischer Lüfter 1. |
| 61 | — | Nicht benutzt. |
| 62 | 50 A | Karosseriesteuermodul 1. |
| 63 | 25 A | Elektronischer Lüfter 2. |
| 64 | — | Nicht benutzt. |
| 65 | 20 A | Beheizbarer Vordersitz. |
| 66 | — | Nicht benutzt. |
| 67 | 50 A | Karosseriesteuermodul 2. |
| 68 | 40 A | Heizbare Heckscheibe. |
| 69 | 30 A | Antiblockierventile. |
| 70 | 30 A | Beifahrersitz. |
| 71 | — | Nicht benutzt. |
| 72 | 20 A | Getriebeölpumpe (Start/Stopp). |
| 73 | 20 A | Sitzheizung hinten. |
| 74 | 30 A | Fahrersitzmodul. |
| 75 | 25 A | Wischermotor 1. |
| 76 | 30 A | Hubtormodul. |
| 77 | 30 A | Sitzmodul mit Klimaanlage. |
| 78 | 40 A | Anhängerbeleuchtungsmodul. |
| 79 | 40 A | Gebläsemotor. |
| 80 | 25 A | Wischermotor 2. |
| 81 | 40 A | 110-V-Wechselrichter |
| 82 | — | Nicht benutzt. |
| 83 | 20 A | Unbenutzt (Ersatz). |
| 84 | 30 A | Anlassermagnet. |
| 85 | — | Nicht benutzt. |
| 86 | — | Nicht benutzt. |
| 87 | 60 A | Anti-Blockier-Bremspumpe. |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2011
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 30 A | Unbenutzt (Ersatz) |
| 4 | 10 A | Lampen verlangen |
| 5 | 20 A | Unbenutzt (Ersatz) |
| 6 | 5 A | HF-Modul |
| 7 | 7,5 A | Elektrischer Spiegelschalter, Memory-Sitzschalter, Fahrersitzmodul |
| 8 | 10 A | Unbenutzt (Ersatz) |
| 9 | 10 A | Elektrische Hubklappe |
| 10 | 10 A | Arbeits-/Zubehörrelais |
| 11 | 10 A | Kombiinstrument, Head-up-Display |
| 12 | 15 A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15 A | Blinker/Bremslicht rechts und Blinker |
| 14 | 15 A | Linke Blinker/Bremslichter und Blinker |
| 15 | 15 A | Rückfahrscheinwerfer, Bremslichter, hoch angebrachte Bremslichter |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastenfeldbeleuchtung, Bremsschaltsperre (BSI), Sicherungstafel im Fahrgastraum, Startdruckknopf-LED, passives Diebstahlschutzsystem (PATS), Powertrain Control Module (PCM) Wake Up, Sekundärstrom ein |
| 19 | 20 A | Verstärker/Subwoofer (Sony) |
| 20 | 20 A | Ver-/Entriegelungsrelais – Fahrzeuge ohne Intelligent Access (LA) |
| 21 | 10 A | Unbenutzt (Ersatz) |
| 22 | 20 A | Hupenrelais |
| 23 | 15 A | Lenkradfernbedienung, LA, Lichtschalter |
| 24 | 15 A | On-Board-Diagnose (OBDII) |
| 25 | 15 A | Heckklappe entriegeln |
| 26 | 5 A | Global Positioning System (GPS)-Modul |
| 27 | 20 A | IA |
| 28 | 15 A | Zündschalter (ohne IA), Schlüsselsperrmagnet, Druckknopfstart (mit IA) |
| 29 | 20 A | Radio, Multifunktionsdisplay, Elektronikblende, SYNC®-Modul |
| 30 | 15 A | Standlicht vorne |
| 31 | 5 A | Unbenutzt (Ersatz) |
| 32 | 15 A | Beleuchteter Verriegelungsschalter, Schiebedach, elektrische Fensterheber, Kompass/automatisch abblendender Rückspiegel |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 10 A | Rückfahrsensorik, Rückfahrkamera, Toter-Winkel-Monitor |
| 35 | 5 A | Heads-up-Display, Leuchtweitenregulierung |
| 36 | 10 A | Unbenutzt (Ersatz) |
| 37 | 10 A | Klimakontrolle |
| 38 | 10 A | Unbenutzt (Ersatz) |
| 39 | 15 A | Scheinwerfer mit Fernlicht |
| 40 | 10 A | Standlicht hinten |
| 41 | 7,5 A | Insassenklassifizierungssensor (OCS), Rückhaltesteuergerät |
| 42 | 5 A | Steuerschalter für Kipphilfe |
| 43 | 10 A | Unbenutzt (Ersatz) |
| 44 | 10 A | Unbenutzt (Ersatz) |
| 45 | 5 A | Unbenutzt (Ersatz) |
| 46 | 10 A | Klimakontrolle |
| 47 | 15 A | Unbenutzt (Ersatz) |
| 48 | 30 A | Elektrische Fensterheber/Schiebedach |
| 49 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30 A | Scheibenwischer |
| 5 | 40 A | Pumpe des Antiblockiersystems (ABS). |
| 6 | — | Nicht benutzt |
| 7 | 30 A | Elektrische Hubklappe |
| 8 | 20 A | Schiebedach |
| 9 | 20 A | Steckdose Nr. 2 (hintere Konsole) |
| 10 | — | Nicht benutzt |
| 11 | — | Relais für Heckscheibenheizung/beheizte Spiegel |
| 12 | — | Nicht benutzt |
| 13 | — | Anlasserrelais |
| 14 | — | Nicht benutzt |
| 15 | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 40 A | Gebläsemotor |
| 19 | 30 A | Anlasser |
| 20 | 20 A | Steckdose Nr. 1 (Konsolenkorb) |
| 21 | 20 A | Steckdose im Laderaum |
| 22 | — | Nicht benutzt |
| 23 | 30 A | Fahrersitzmodul |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 40 A | Heckscheibenheizung |
| 27 | 20 A | Frontsteckdose/Zigarettenanzünder |
| 28 | 30 A | Klimatisierte Sitze |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | — | Nicht benutzt |
| 33 | — | Nicht benutzt |
| 34 | — | Gebläsemotorrelais |
| 35 | — | Nicht benutzt |
| 36 | — | Rücksitzrelais |
| 37 | — | Relais Anhängerbremse/Blinker rechts (TT) |
| 38 | — | Nicht benutzt |
| 39 | 40 A | Kühlgebläse (Fahrzeuge mit TT) |
| 39 | 60 A | Kühlgebläse (Fahrzeuge ohne TT) |
| 40 | 40 A | Kühlgebläse (nur TT) |
| 41 | Nicht benutzt | |
| 42 | 30 A | Beifahrersitz |
| 43 | 30 A | ABS-Ventile |
| 44 | — | Relais für hintere Waschanlage |
| 45 | 5 A | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A | Beheizter Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Bremslichtrelais |
| 53 | — | Brems-/Blinkerrelais links TT |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | — | Nicht benutzt |
| 57 | 20 A | Linksseitige HID-Scheinwerfer (High-Intensity Discharge). |
| 58 | 10 A | Lichtmaschinensensor |
| 59 | 10 A | Bremse ein/aus Schalter |
| 60 | 15 A | Legierungslampen |
| 61 | 10 A | Entriegelung des Rücksitzes |
| 62 | 10 A | Kupplung der Klimaanlage |
| 63 | 15 A | TT Brems-/Blinkerrelais |
| 64 | 20 A | Wischermotor hinten |
| 65 | 15 A | Benzinpumpe |
| 66 | — | Powertrain Control Module (PCM) Relais |
| 67 | 20 A | Fahrzeugleistung (VPWR) Nr. 2 |
| 68 | 15 A | VPWR Nr. 4 |
| 69 | 15 A | VPWR Nr. 1 |
| 70 | 10 A | Klimarelais, Allradantriebsmodul |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | A/C-Kupplungsdiode |
| 76 | — | Nicht benutzt |
| 77 | — | Standlichtrelais TT |
| 78 | 20 A | HID rechte Scheinwerfer |
| 79 | 5 A | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A | Rückenpolster |
| 83 | — | Nicht benutzt |
| 84 | 20 A | TT-Parkleuchten |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A | PCM-Verriegelung, PCM-Relais |
| 87 | 5 A | Relais starten/starten |
| 88 | — | Relais starten/starten |
| 89 | — | Nicht benutzt |
| 90 | 10 A | PCM |
| 91 | 10 A | Adaptiver Tempomat |
| 92 | 10 A | ABS-Modul |
| 93 | 5 A | Relais Gebläsemotor/Heckentfrostung |
| 94 | 30 A | Fahrgastraum-Sicherungstafel – Starten/Starten |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | A/C-Kupplungsrelais |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2014
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 30 A | Unbenutzt (Ersatz) |
| 4 | 10 A | Bedarfslampenrelais |
| 5 | 20 A | Unbenutzt (Ersatz) |
| 6 | 5 A | Hochfrequenzmodul |
| 7 | 7,5 A | Elektrischer Spiegelschalter, Memory-Sitzschalter, Fahrersitzmodul |
| 8 | 10 A | Unbenutzt (Ersatz) |
| 9 | 10 A | Elektrische Hubklappe |
| 10 | 10 A | Arbeits-/Zubehörrelais |
| 11 | 10 A | Kombiinstrument, Head-up-Display |
| 12 | 15 A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15 A | Blinker nach rechts |
| 14 | 15 A | Blinker nach links |
| 15 | 15 A | Rückfahrscheinwerfer, Bremslichter, hoch angebrachte Bremslichter |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastenfeldbeleuchtung, Bremsschaltsperre, Startknopf-LED, passiver Diebstahlschutz, Powertrain Control Module Wake Up, Secondary Power On |
| 19 | 20 A | Verstärker (Sony) |
| 20 | 20 A | Relais zum Sperren/Entsperren – Fahrzeuge ohne Smart Access |
| 21 | 10 A | Unbenutzt (Ersatz) |
| 22 | 20 A | Hupenrelais |
| 23 | 15 A | Lenkradsteuerung, Smart Access, Scheinwerferschalter |
| 24 | 15 A | On-Board-Diagnose |
| 25 | 15 A | Heckklappe entriegeln |
| 26 | 5 A | Globales Positionsbestimmungssystem-Modul |
| 27 | 20 A | Intelligenter Zugriff |
| 28 | 15 A | Zündschalter (ohne Smart Access), Schlüsselsperrmagnet, Startknopf (mit Smart Access) |
| 29 | 20 A | Radio, Multifunktionsdisplay, Elektronikblende, SYNC-Modul |
| 30 | 15 A | Parkleuchten vorn, Zusatzparkleuchten |
| 31 | 5 A | Unbenutzt (Ersatz) |
| 32 | 15 A | Beleuchteter Verriegelungsschalter, Schiebedach, elektrische Fensterheber (vorne auf der Fahrerseite), Kompass/automatisch abblendender Rückspiegel |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 10 A | Rückfahrsensorik, Rückfahrkamera, Toter-Winkel-Monitor |
| 35 | 5 A | Heads-up-Display, Leuchtweitenregulierung |
| 36 | 10 A | Unbenutzt (Ersatz) |
| 37 | 10 A | Klimaanlage (3,5-l-/3,7-l-Motoren) |
| 38 | 10 A | Unbenutzt (Ersatz) |
| 39 | 15 A | Scheinwerfer mit Fernlicht |
| 40 | 10 A | Standlicht hinten, Kennzeichenbeleuchtung |
| 41 | 7,5 A | Passagierklassifizierungssensor, Rückhaltesteuermodul |
| 42 | 5 A | Unterstützungssteuerungsschalter (2,0-Liter-Motor) |
| 43 | 10 A | Unbenutzt (Ersatz) |
| 44 | 10 A | Unbenutzt (Ersatz) |
| 45 | 5 A | Unbenutzt (Ersatz) |
| 46 | 10 A | Klimakontrolle |
| 47 | 15 A | LED-Signalspiegel |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30 A | Scheibenwischer |
| 5 | 40 A | Anti-Blockier-Bremspumpe |
| 6 | — | Nicht benutzt |
| 7 | 30 A | Elektrische Hubklappe |
| 8 | 20 A | Schiebedach |
| 9 | 20 A | Steckdose Nr. 2 (hintere Konsole) |
| 10 | — | Nicht benutzt |
| 11 | — | Relais für Heckscheibenheizung und Spiegelheizung |
| 12 | — | Nicht benutzt |
| 13 | — | Anlasserrelais |
| 14 | — | Nicht benutzt |
| 15 | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 40 A | Gebläsemotor |
| 19 | 30 A | Anlasser |
| 20 | 20 A | Steckdose Nr. 1 (Konsolenkorb) |
| 21 | 20 A | Steckdose im Laderaum |
| 22 | — | Nicht benutzt |
| 23 | 30 A | Fahrersitzmodul |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 40 A | Heckscheibenheizung |
| 27 | 20 A | Frontsteckdose oder Zigarettenanzünder |
| 28 | 30 A | Klimatisierte Sitze |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | — | Nicht benutzt |
| 33 | — | Nicht benutzt |
| 34 | — | Gebläsemotorrelais |
| 35 | — | Nicht benutzt |
| 36 | — | Rücksitzrelais |
| 37 | — | Brems-/Blinkerrelais rechter Anhänger |
| 38 | — | Nicht benutzt |
| 39 | 40 A | Kühlgebläse (Fahrzeuge mit gezogenem Anhänger) |
| 39 | 60 A | Kühlgebläse (Fahrzeuge ohne Anhänger) |
| 40 | 40 A | Kühlgebläse (nur Anhängerbetrieb) |
| 41 | — | Nicht benutzt |
| 42 | 30 A | Beifahrersitz |
| 43 | 25 A | Antiblockierventile |
| 44 | — | Relais für hintere Waschanlage |
| 45 | 5 A | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A | Beheizter Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Bremslichtrelais |
| 53 | — | Abschleppbrems-/Blinkerrelais des linken Anhängers |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15 A | Getriebesteuermodul (2,0-Liter-Motor) |
| 57 | 20 A | Linke Hochleistungs-Entladungsscheinwerfer |
| 58 | 10 A | Lichtmaschinensensor |
| 59 | 10 A | Bremse ein/aus Schalter |
| 60 | 15 A | Legierungslampen |
| 61 | 10 A | Entriegelung des Rücksitzes |
| 62 | 10 A | Kupplung der Klimaanlage |
| 63 | 15 A | Relais für Bremslicht/Anhänger-Blinklicht |
| 64 | 20 A | Wischermotor hinten |
| 65 | 15 A | Benzinpumpe |
| 66 | — | Relais des Steuergeräts Antriebsstrang |
| 67 | 20 A | Fahrzeugleistung Nr. 2 |
| 68 | 15 A | Fahrzeugleistung Nr. 4 |
| 69 | 15 A | Fahrzeugleistung Nr. 1 (3,5/3,7-Liter-Motoren) |
| 69 | 20 A | Leistung von Fahrzeug Nr. 1 (2,0-Liter-Motor) |
| 70 | 10 A | Klimaanlagenrelais Mr, Fahrzeugleistung Nr. 3, AWD-Modul (3,5-/3,7-l-Motoren), aktive Kühlergrilljalousie (2,0-l-Motor) |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Klimaanlagenkupplungsdiode Mr (3,5/3,7-l-Motoren) |
| 76 | — | Nicht benutzt |
| 77 | — | Relais Standlicht Anhänger |
| 78 | 20 A | Rechts Hochdruck-Entladungsscheinwerfer |
| 79 | 5 A | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A | Rückenpolster |
| 83 | — | Nicht benutzt |
| 84 | 20 A | Anhänger-Zuglampen |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A | Relais des Antriebsstrang-Steuermoduls, Antriebsstrang-Steuermodul bleibt aktiv (3,5-/3,7-l-Motoren) |
| 87 | 5 A | Relais starten/starten |
| 88 | — | Relais starten/starten |
| 89 | — | Nicht benutzt |
| 89 | 5 A | Leuchtweitenregulierungsmotoren (nur China) |
| 90 | 10 A | Steuergerät Antriebsstrang, Steuergerät Getriebe (2,0-Liter-Motor) |
| 91 | 10 A | Adaptive Geschwindigkeitsregelung (3,5/3,7-Liter-Motoren) |
| 91 | 5 A | Aufwärmen des Automatikgetriebes (2,0-l-Motor) |
| 92 | 10 A | Antiblockiermodul des Bremssystems |
| 93 | 5 A | Relais Gebläsemotor/Heckentfrostung |
| 94 | 30 A | Fahrgastraum-Sicherungstafel – Starten/Starten |
| 95 | — | Nicht benutzt |
| 96 | — | Diode des Spülmagnetventils des Kanisters (2,0-l-Motor) |
| 97 | — | Aufwärmleuchte für Automatikgetriebe (2,0-l-Motor) |
| 98 | — | Kupplungsrelais der Klimaanlage |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2012
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 30 A | Unbenutzt (Ersatz) |
| 4 | 10 A | Lampen verlangen |
| 5 | 20 A | Unbenutzt (Ersatz) |
| 6 | 5 A | HF-Modul |
| 7 | 7,5 A | Elektrischer Spiegelschalter, Memory-Sitzschalter, Fahrersitzmodul |
| 8 | 10 A | Unbenutzt (Ersatz) |
| 9 | 10 A | Elektrische Hubklappe |
| 10 | 10 A | Arbeits-/Zubehörrelais |
| 11 | 10 A | Kombiinstrument, Head-up-Display |
| 12 | 15 A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15 A | Blinker/Bremslicht rechts und Blinker |
| 14 | 15 A | Linke Blinker/Bremslichter und Blinker |
| 15 | 15 A | Rückfahrscheinwerfer, Bremslichter, hoch angebrachte Bremslichter |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastenfeldbeleuchtung, Bremsschaltsperre (BSI), Startdruckknopf-LED, Passives Anti-Diebstahlsystem (PATS), Powertrain Control Module (PCM) Wake Up, Secondary Power On |
| 19 | 20 A | Verstärker/Subwoofer (Sony) |
| 20 | 20 A | Ver-/Entriegelungsrelais – Fahrzeuge ohne Intelligent Access (LA) |
| 21 | 10 A | Unbenutzt (Ersatz) |
| 22 | 20 A | Hupenrelais |
| 23 | 15 A | Lenkradfernbedienung, Intelligent Access (IA), Lichtschalter |
| 24 | 15 A | On-Board-Diagnose (OBDII) |
| 25 | 15 A | Heckklappe entriegeln |
| 26 | 5 A | Global Positioning System (GPS)-Modul |
| 27 | 20 A | Intelligenter Zugang (IA) |
| 28 | 15 A | Zündschalter (ohne IA), Schlüsselsperrmagnet, Druckknopfstart (mit IA) |
| 29 | 20 A | Radio, Multifunktionsdisplay, Elektronikblende, SYNC®-Modul |
| 30 | 15 A | Standlicht vorne |
| 31 | 5 A | Unbenutzt (Ersatz) |
| 32 | 15 A | Beleuchteter Verriegelungsschalter, Schiebedach, elektrische Fensterheber, Kompass/automatisch abblendender Rückspiegel |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 10 A | Rückfahrsensorik, Rückfahrkamera, Toter-Winkel-Monitor |
| 35 | 5 A | Heads-up-Display, Leuchtweitenregulierung |
| 36 | 10 A | Unbenutzt (Ersatz) |
| 37 | 10 A | Klimaanlage (3,5-l-/3,7-l-Motoren) |
| 38 | 10 A | Unbenutzt (Ersatz) |
| 39 | 15 A | Scheinwerfer mit Fernlicht |
| 40 | 10 A | Standlicht hinten, Kennzeichenbeleuchtung |
| 41 | 7,5 A | Insassenklassifizierungssensor (OCS), Rückhaltesteuergerät |
| 42 | 5 A | Unterstützungssteuerungsschalter (2,0-Liter-Motor) |
| 43 | 10 A | Unbenutzt (Ersatz) |
| 44 | 10 A | Unbenutzt (Ersatz) |
| 45 | 5 A | Unbenutzt (Ersatz) |
| 46 | 10 A | Klimakontrolle |
| 47 | 15 A | LED-Signalspiegel |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30 A | Scheibenwischer |
| 5 | 40 A | Pumpe des Antiblockiersystems (ABS). |
| 6 | — | Nicht benutzt |
| 7 | 30 A | Elektrische Hubklappe |
| 8 | 20 A | Schiebedach |
| 9 | 20 A | Steckdose Nr. 2 (hintere Konsole) |
| 10 | — | Nicht benutzt |
| 11 | — | Relais für Heckscheibenheizung/beheizte Spiegel |
| 12 | — | Nicht benutzt |
| 13 | — | Anlasserrelais |
| 14 | — | Nicht benutzt |
| 15 | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 40 A | Gebläsemotor |
| 19 | 30 A | Anlasser |
| 20 | 20 A | Steckdose Nr. 1 (Konsolenkorb) |
| 21 | 20 A | Steckdose im Laderaum |
| 22 | — | Nicht benutzt |
| 23 | 30 A | Fahrersitzmodul |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 40 A | Heckscheibenheizung |
| 27 | 20 A | Frontsteckdose/Zigarettenanzünder |
| 28 | 30 A | Klimatisierte Sitze |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | — | Nicht benutzt |
| 33 | — | Nicht benutzt |
| 34 | — | Gebläsemotorrelais |
| 35 | — | Nicht benutzt |
| 36 | — | Rücksitzrelais |
| 37 | — | Relais Anhängerbremse/Blinker rechts (TT) |
| 38 | — | Nicht benutzt |
| 39 | 40 A | Kühlgebläse (Fahrzeuge mit TT) |
| 39 | 60 A | Kühlgebläse (Fahrzeuge ohne TT) |
| 40 | 40 A | Kühlgebläse (nur TT) |
| 41 | — | Nicht benutzt |
| 42 | 30 A | Beifahrersitz |
| 43 | 25 A | ABS-Ventile |
| 44 | — | Relais für hintere Waschanlage |
| 45 | 5 A | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A | Beheizter Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Bremslichtrelais |
| 53 | — | Brems-/Blinkerrelais links TT |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15 A | Getriebesteuergerät (TCM) (2,0-l-Motor) |
| 57 | 20 A | Linksseitige HID-Scheinwerfer (High-Intensity Discharge). |
| 58 | 10 A | Lichtmaschinensensor |
| 59 | 10 A | Bremse ein/aus Schalter |
| 60 | 15 A | Legierungslampen |
| 61 | 10 A | Entriegelung des Rücksitzes |
| 62 | 10 A | Kupplung der Klimaanlage |
| 63 | 15 A | TT Brems-/Blinkerrelais |
| 64 | 20 A | Wischermotor hinten |
| 65 | 15 A | Benzinpumpe |
| 66 | — | Powertrain Control Module (PCM) Relais |
| 67 | 20 A | Fahrzeugleistung (VPWR) Nr. 2 |
| 68 | 15 A | VPWR Nr. 4 |
| 69 | 15 A | VPWR Nr. 1 (3,5/3,7-Liter-Motoren) |
| 69 | 20 A | VPWR Nr. 1 (2,0-l-Motor) |
| 70 | 10 A | Klimaanlagenrelais, VPWR Nr. 3, AWD-Modul (3,5/3,7-l-Motoren), aktiver Grillschutz (AGS) (2,0-l-Motor) |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | A/C-Kupplungs-LED (3,5-/3,7-l-Motoren) |
| 76 | — | Nicht benutzt |
| 77 | — | Standlichtrelais TT |
| 78 | 20 A | HID rechte Scheinwerfer |
| 79 | 5 A | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A | Rückenpolster |
| 83 | — | Nicht benutzt |
| 84 | 20 A | TT-Parkleuchten |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A | PCM-Relais, das PCM aktiv hält (3,5/3,7-Liter-Motoren) |
| 87 | 5 A | Relais starten/starten |
| 88 | — | Relais starten/starten |
| 89 | — | Nicht benutzt |
| 89 | 5 A | Leuchtweitenregulierungsmotoren (nur China) |
| 90 | 10 A | PCM |
| 91 | 10 A | Adaptive Geschwindigkeitsregelung (3,5/3,7-Liter-Motoren) |
| 91 | 5 A | Aufwärmen des Automatikgetriebes (2,0-Liter-Motor) |
| 92 | 10 A | ABS-Modul |
| 93 | 5 A | Relais Gebläsemotor/Heckentfrostung |
| 94 | 30 A | Fahrgastraum-Sicherungstafel – Starten/Starten |
| 95 | — | Nicht benutzt |
| 96 | — | Diode des Kanisterspülmagneten (CPS) (2,0-l-Motor) |
| 97 | — | Auto-Trans-Aufwärmlicht (2,0-Liter-Motor) |
| 98 | — | A/C-Kupplungsrelais |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2013
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 30 A | Unbenutzt (Ersatz) |
| 4 | 10 A | Bedarfslampenrelais |
| 5 | 20 A | Unbenutzt (Ersatz) |
| 6 | 5 A | Hochfrequenzmodul |
| 7 | 7,5 A | Elektrischer Spiegelschalter, Memory-Sitzschalter, Fahrersitzmodul |
| 8 | 10 A | Unbenutzt (Ersatz) |
| 9 | 10 A | Elektrische Hubklappe |
| 10 | 10 A | Arbeits-/Zubehörrelais |
| 11 | 10 A | Kombiinstrument, Head-up-Display |
| 12 | 15 A | Innenbeleuchtung, Pfützenlampen, Hintergrundbeleuchtung |
| 13 | 15 A | Blinker nach rechts |
| 14 | 15 A | Blinker nach links |
| 15 | 15 A | Rückfahrscheinwerfer, Bremslichter, hoch angebrachte Bremslichter |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastenfeldbeleuchtung, Bremsschaltsperre, Startknopf-LED, passiver Diebstahlschutz, Powertrain Control Module Wake Up, Secondary Power On |
| 19 | 20 A | Verstärker (Sony) |
| 20 | 20 A | Ver-/Entriegelungsrelais – Fahrzeuge ohne Intelligent Access (LA) |
| 21 | 10 A | Unbenutzt (Ersatz) |
| 22 | 20 A | Hupenrelais |
| 23 | 15 A | Lenkradfernbedienung, Intelligent Access (IA), Lichtschalter |
| 24 | 15 A | On-Board-Diagnose |
| 25 | 15 A | Heckklappe entriegeln |
| 26 | 5 A | Globales Positionsbestimmungssystem-Modul |
| 27 | 20 A | Intelligenter Zugriff (IA) |
| 28 | 15 A | Zündschalter (ohne LA), Schlüsselsperrmagnet, Startknopf (mit LA) |
| 29 | 20 A | Radio, Multifunktionsdisplay, Elektronikblende, SYNC®-Modul |
| 30 | 15 A | Parkleuchten vorn, Zusatzparkleuchten |
| 31 | 5 A | Unbenutzt (Ersatz) |
| 32 | 15 A | Beleuchteter Verriegelungsschalter, Schiebedach, elektrische Fensterheber (vorne auf der Fahrerseite), Kompass/automatisch abblendender Rückspiegel |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 10 A | Rückfahrsensorik, Rückfahrkamera, Toter-Winkel-Monitor |
| 35 | 5 A | Heads-up-Display, Leuchtweitenregulierung |
| 36 | 10 A | Unbenutzt (Ersatz) |
| 37 | 10 A | Klimaanlage (3,5-l-/3,7-l-Motoren) |
| 38 | 10 A | Unbenutzt (Ersatz) |
| 39 | 15 A | Scheinwerfer mit Fernlicht |
| 40 | 10 A | Standlicht hinten, Kennzeichenbeleuchtung |
| 41 | 7,5 A | Passagierklassifizierungssensor, Rückhaltesteuermodul |
| 42 | 5 A | Unterstützungssteuerungsschalter (2,0-Liter-Motor) |
| 43 | 10 A | Unbenutzt (Ersatz) |
| 44 | 10 A | Unbenutzt (Ersatz) |
| 45 | 5 A | Unbenutzt (Ersatz) |
| 46 | 10 A | Klimakontrolle |
| 47 | 15 A | LED-Signalspiegel |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | — | Nicht benutzt |
| 4 | 30 A | Scheibenwischer |
| 5 | 40 A | Pumpe des Antiblockiersystems (ABS). |
| 6 | — | Nicht benutzt |
| 7 | 30 A | Elektrische Hubklappe |
| 8 | 20 A | Schiebedach |
| 9 | 20 A | PowerPoint #2 (hintere Konsole) |
| 10 | — | Nicht benutzt |
| 11 | — | Relais für Heckscheibenheizung/beheizte Spiegel |
| 12 | — | Nicht benutzt |
| 13 | — | Anlasserrelais |
| 14 | — | Nicht benutzt |
| 15 | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | — | Nicht benutzt |
| 18 | 40 A | Gebläsemotor |
| 19 | 30 A | Anlasser |
| 20 | 20 A | PowerPoint Nr. 1 (Konsolen-Papierkorb) |
| 21 | 20 A | Informationsstelle im Frachtbereich |
| 22 | — | Nicht benutzt |
| 23 | 30 A | Fahrersitzmodul |
| 24 | — | Nicht benutzt |
| 25 | — | Nicht benutzt |
| 26 | 40 A | Heckscheibenheizung |
| 27 | 20 A | Frontsteckdose/Zigarettenanzünder |
| 28 | 30 A | Klimatisierte Sitze |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | — | Nicht benutzt |
| 33 | — | Nicht benutzt |
| 34 | — | Gebläsemotorrelais |
| 35 | — | Nicht benutzt |
| 36 | — | Rücksitzrelais |
| 37 | — | Relais Anhängerbremse/Blinker rechts (TT) |
| 38 | — | Nicht benutzt |
| 39 | 40 A | Kühlgebläse (Fahrzeuge mit TT) |
| 39 | 60 A | Kühlgebläse (Fahrzeuge ohne TT) |
| 40 | 40 A | Kühlgebläse (nur TT) |
| 41 | — | Nicht benutzt |
| 42 | 30 A | Beifahrersitz |
| 43 | 25 A | ABS-Ventile |
| 44 | — | Relais für hintere Waschanlage |
| 45 | 5 A | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A | Beheizter Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Bremslichtrelais |
| 53 | — | Brems-/Blinkerrelais links TT |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15 A | Getriebesteuergerät (TCM) (2,0-l-Motor) |
| 57 | 20 A | Linksseitige HID-Scheinwerfer (High-Intensity Discharge). |
| 58 | 10 A | Lichtmaschinensensor |
| 59 | 10 A | Bremse ein/aus Schalter |
| 60 | 15 A | Hör auf mit dem Prügeln |
| 61 | 10 A | Entriegelung des Rücksitzes |
| 62 | 10 A | Kupplung der Klimaanlage |
| 63 | 15 A | TT Brems-/Blinkerrelais |
| 64 | 20 A | Wischermotor hinten |
| 65 | 15 A | Benzinpumpe |
| 66 | — | Powertrain Control Module (PCM) Relais |
| 67 | 20 A | Fahrzeugleistung (VPWR) Nr. 2 |
| 68 | 15 A | VPWR Nr. 4 |
| 69 | 15 A | VPWR Nr. 1 (3,5/3,7-Liter-Motoren) |
| 69 | 20 A | VPWR Nr. 1 (2,0-l-Motor) |
| 70 | 10 A | Klimaanlagenrelais, VPWR Nr. 3, AWD-Modul (3,5/3,7-l-Motoren), aktiver Grillschutz (AGS) (2,0-l-Motor) |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | A/C-Kupplungs-LED (3,5-/3,7-l-Motoren) |
| 76 | — | Nicht benutzt |
| 77 | — | Standlichtrelais TT |
| 78 | 20 A | HID rechte Scheinwerfer |
| 79 | 5 A | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A | Rückenpolster |
| 83 | — | Nicht benutzt |
| 84 | 20 A | TT-Parkleuchten |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A | PCM-Relais, das PCM aktiv hält (3,5/3,7-Liter-Motoren) |
| 87 | 5 A | Relais starten/starten |
| 88 | — | Relais starten/starten |
| 89 | — | Nicht benutzt |
| 89 | 5 A | Leuchtweitenregulierungsmotoren (nur China) |
| 90 | 10 A | PCM, Getriebesteuergerät (TCM) (2,0-l-Motor) |
| 91 | 10 A | Adaptive Geschwindigkeitsregelung (3,5/3,7-Liter-Motoren) |
| 91 | 5 A | Aufwärmen des Automatikgetriebes (2,0-Liter-Motor) |
| 92 | 10 A | ABS-Modul |
| 93 | 5 A | Relais Gebläsemotor/Heckentfrostung |
| 94 | 30 A | Fahrgastraum-Sicherungstafel – Starten/Starten |
| 95 | — | Nicht benutzt |
| 96 | — | Diode des Kanisterspülmagneten (CPS) (2,0-l-Motor) |
| 97 | — | Auto-Trans-Aufwärmlicht (2,0-Liter-Motor) |
| 98 | — | A/C-Kupplungsrelais |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2020
Stromverteilerkasten
Der Stromverteiler befindet sich im Motorraum. Er ist mit Hochstromsicherungen ausgestattet, um die Hauptelektrik des Fahrzeugs vor Überlastung zu schützen.
Nach dem Abklemmen und Wiederanklemmen der Batterie müssen einige Funktionen zurückgesetzt bzw. eingestellt werden.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 25 A | Wischermotor 2. |
| 2 | — | Anlasserrelais. |
| 3 | 15 A | Heckscheibenwischer; Regensensor. |
| 4 | — | Gebläsemotorrelais. |
| 5 | 20 A | Steckdose 3 – Rückseite der Konsole. |
| 6 | — | Relais des Glühkerzenreglers. |
| 7 | 20 A | Steuergerät Antriebsstrang – Bordnetz 1. |
| 8 | 20 A | Steuergerät Antriebsstrang – Bordnetz 2; Harnstoffpumpe. |
| 9 | — | Relais des Steuergeräts Antriebsstrang. |
| 10 | 20 A | Steckdose 1 – Fahrerseite vorn. |
| 11 | 15 A | Steuergerät Antriebsstrang – Bordnetz 4; Glühkerzenmodul. |
| 12 | 15 A | Kompressor für Klimaanlagen; Glühkerzentreiber-Relaisspule; Steuergerät Antriebsstrang – Bordnetz 3; Aktive Kühlergrillklappen; Einzelnes Lüfterrelais. |
| 13 | 10 A | Unbenutzt (Ersatz). |
| 14 | 10 A | Unbenutzt (Ersatz). |
| 15 | — | Zünd-/Startrelais. |
| 16 | 20 A | Steckdose 2 – Konsole. |
| 17 | 20 A | Steckdose 4 – Kofferraum. |
| 18 | 15 A | Harnstoff-Dosiermodul. |
| 19 | 10 A | Zündung/Start – Elektronische Servolenkung. |
| 20 | 10 A | Zündung/Start – Beleuchtung; Scheinwerfer-Einstellmotoren. |
| 21 | 15 A | Zündung/Start – Getriebesteuerung; Harnstoff-Dosiermodul (Batterie an). |
| 22 | 10 A | Solenoid der A/C-Kupplung. |
| 23 | 15 A | Zündung/Starten; Spannungsstabilisierungsmodul (Start-Stop); Toter-Winkel-Überwachungssystem; Rückfahrkamera; Vordere Kamera. |
| 24 | 10 A | Unbenutzt (Ersatz). |
| 25 | 10 A | Zündung/Start – Antiblockiersystem. |
| 26 | 10 A | Zündung/Start – Steuermodul Leistungsteil. |
| 27 | 15 A | Harnstoff-Dosiermodul. |
| 28 | 10 A | Waschpumpe für Heckscheibe. |
| 29 | — | Nicht benutzt. |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | — | Elektrolüfterrelais 1. |
| 33 | — | A/C-Kupplungsrelais. |
| 34 | 15 A | Elektrische Lenksäulenverriegelung. |
| 35 | — | Nicht benutzt. |
| 36 | — | Nicht benutzt. |
| 37 | 15 A | Harnstoff-Dosiermodul. |
| 38 | — | Nicht benutzt. |
| 39 | — | Elektrolüfterrelais 3. |
| 40 | — | Scheinwerferreinigungsrelais. |
| 41 | — | Tonsignalrelais. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | 10 A | Umklappen der zweiten Sitzreihe. |
| 44 | 5 A | Waschdüsenheizung. |
| 45 | — | Nicht benutzt. |
| 46 | 10 A | Lichtmaschinensensor. |
| 47 | 10 A | Ein / Aus Schalter Bremsen. |
| 48 | 20 A | Tonsignal. |
| 49 | 25 A | Wasser im Kraftstoff-Erkennungssystem (WFS). |
| 50 | 10 A | Lüfter für Verteilergetriebe. |
| 51 | — | Nicht benutzt. |
| 52 | — | Nicht benutzt. |
| 53 | — | Nicht benutzt. |
| 54 | 5 A | Kraftstoffbetriebene Heizung. |
| 55 | 5 A | Unbenutzt (Ersatz). |
| 86 | – | Nicht benutzt. |
(1) Sicherung Typ M
(2) Feinsicherung 2.
(3) Feinsicherung 3.
Stromverteilerkasten (unten)
Unten im Sicherungskasten sind Sicherungen. So greifen Sie auf die Unterseite des Sicherungskastens zu:
- Lösen Sie die beiden Laschen auf beiden Seiten des Sicherungskastens.
- Heben Sie die Innenseite des Sicherungskastens vom Griff ab.
- Bewegen Sie den Sicherungskasten zur Mitte des Motorraums.
- Drehen Sie die Außenseite des Sicherungskastens, um an die Unterseite zu gelangen.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 56 | 20 A | Scheinwerferwaschanlage. |
| 57 | 20 A | Unbenutzt (Ersatz). |
| 58 | 30 A | Stromversorgung der Kraftstoffpumpe. |
| 59 | 40 A | Unbenutzt (Ersatz). |
| 60 | 40 A | llradantriebsmodul (AWD). |
| 61 | 40 A | Scheibenentfroster (linke Seite). |
| 62 | 50 A | Steuergerät Körpersysteme 1. |
| 63 | 25 A | Unbenutzt (Ersatz). |
| 64 | 30 A | Standheizung 3. |
| 65 | 20 A | Beheizbarer Vordersitz. |
| 66 | 40 A | Scheibenentfroster (rechte Seite). |
| 67 | 50 A | Steuergerät Körpersysteme 2. |
| 68 | 40 A | Heizbare Heckscheibe. |
| 69 | 30 A | ntiblockierventile. |
| 70 | 30 A | Stromversorgung Beifahrersitz. |
| 71 | 60 A | Glühkerzenregler. |
| 72 | 30 A | Unbenutzt (Ersatz). |
| 73 | 20 A | Beheizbare Rücksitze. |
| 74 | 30 A | Fahrersitzmodul; Stromversorgung Fahrersitz. |
| 75 | 30 A | Standheizung 1. |
| 76 | 20 A | Getriebesteuermodul. |
| 77 | 30 A | Sitzmodul mit Heizung und Klimaanlage. |
| 78 | 40 A | nhängerzugmodul. |
| 79 | 40 A | Gebläsemotor. |
| 80 | 30 A | Elektrisch betriebenes Heckklappenmodul. |
| 81 | 40 A | 220V Antrieb |
| 82 | 60 A | ntiblockierpumpe. |
| 83 | 25 A | Wischermotor 1. |
| 84 | 30 A | nlassermagnet. |
| 85 | 20 A | Brennstoffbefeuerte Heizung. |
| 87 | – | Nicht benutzt. |
(4) M Sicherung
(5) Sicherung Typ J
Sicherungskasten Innenraum
Der Sicherungskasten befindet sich unter der Instrumententafel auf der linken Seite der Lenksäule. Hinweis: Das Verkleidungsteil kann entfernt werden, um den Zugang zum Sicherungskasten zu erleichtern.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt. |
| 2 | 7,5 A | Sitze mit Memory-Funktion; Lordosenstütze; Drahtloses Ladegerät. |
| 3 | 20 A | Entriegeln der Fahrertür; Doppelte Verriegelung der Tür. |
| 4 | 5 A | Unbenutzt (Ersatz). |
| 5 | 20 A | Audio-Verstärker. |
| 6 | 10 A | Unbenutzt (Ersatz). |
| 7 | 10 A | Unbenutzt (Ersatz). |
| 8 | 10 A | Unbenutzt (Ersatz). |
| 9 | 10 A | Unbenutzt (Ersatz). |
| 10 | 5 A | Elektrisches Hecktürmodul; Eingebautes Modem; Freisprech-Heckklappenmodul. |
| 11 | 5 A | Kombiniertes Sicherheitsmodul. |
| 12 | 7,5 A | Steuermodul für Heizung, Lüftung und Klimaanlage; Schichtmodul. |
| 13 | 7,5 A | Kombiinstrument; Steuermodul Lenksäule; Modul (Gateway) des intelligenten Diagnosesteckers. |
| 14 | 10 A | Unbenutzt (Ersatz). |
| 15 | 10 A | Stromversorgung des Diagnosesteckers. |
| 16 | 15 A | Türschloss für Kinder. |
| 17 | 5 A | Batteriebetriebene Alarmsirene. |
| 18 | 5 A | Zündung; Start/Stop-Taste. |
| 19 | 7,5 A | Unbenutzt (Ersatz). |
| 20 | 7,5 A | Scheinwerfersteuermodul. |
| 21 | 5 A | Feuchtigkeits- und Temperatursensor im Fahrzeug. |
| 22 | 5 A | Unbenutzt (Ersatz). |
| 23 | 10 A | Zubehör-Ausschaltverzögerung (Wechselrichterlogik, Schiebedachlogik, Fensterschalter auf der Fahrerseite). |
| 24 | 20 A | Zentralverriegelung/-entriegelung. |
| 25 | 30 A | Fahrertür (Fenster, Spiegel). |
| 26 | 30 A | Beifahrertür (Fenster, Spiegel). |
| 27 | 30 A | Dachfenster. |
| 28 | 20 A | Verstärker. |
| 29 | 30 A | Hintere linke Tür (Fenster). |
| 30 | 30 A | Hintere rechte Tür (Fenster). |
| 31 | 15 A | Unbenutzt (Ersatz). |
| 32 | 10 A | nzeige; Sprachsteuerung (SYNC); Radiofrequenzempfänger. |
| 33 | 20 A | Radio. |
| 34 | 30 A | Zündung/Start – Bus (Sicherungen 19, 20, 21, 22, 35, 36, 37, Trennschalter). |
| 35 | 5 A | Zusätzliches Steuermodul für das Sicherheitssystem. |
| 36 | 15 A | Rückspiegel mit automatischer Abblendung; Beheizbares Rücksitzmodul. |
| 37 | 20 A | Beheizbares Lenkradmodul; Adaptive Lenkung der Vorderräder. |
| 38 | — | Nicht benutzt. |
(6) Feinsicherung 2.
(7) Feinsicherung 3.
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2010
Sicherungskasten Innenraum
Der Sicherungskasten befindet sich hinter der Verkleidung links neben dem Fahrerfußraum in der Nähe der Feststellbremse hinter einer Abdeckung. Um die Verkleidung zu entfernen, bewegen Sie den Entriegelungshebel nach rechts und ziehen Sie dann die Verkleidung heraus. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie auf die Laschen auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung. Um die Abdeckung der Sicherungstafel wieder anzubringen, setzen Sie die Oberseite der Abdeckung auf die Sicherungstafel und drücken Sie dann auf die Unterseite der Abdeckung, bis sie einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie sicher sitzt. Um die Verkleidung wieder anzubringen, richten Sie die Laschen an der Unterseite der Verkleidung mit den Rillen aus, drücken Sie die Verkleidung nach unten und schieben Sie den Freigabehebel nach links, um die Verkleidung zu sichern.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz) |
| 2 | 15 A | Hoch angebrachtes Bremslicht (Bremse an/aus) |
| 3 | 15 A | SYNC®-Modul |
| 4 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 5 | 10 A | Tastaturbeleuchtung (2. Sitzreihe), Schaltbremssperre (BSI) |
| 6 | 20 A | Fahrtrichtungsanzeiger |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15 A | Innenbeleuchtung; Kofferraumlampen. |
| 10 | 15 A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Allradantrieb (AWD) |
| 12 | 7,5 A | Elektrischer Spiegelschalter; Fahrersitzspeicher auf der Fahrerseite; Fahrersitzmodul. |
| 13 | 5 A | Satellitenradio |
| 14 | 10 A | Elektrische Hubklappe |
| 15 | 10 A | Klimaanlage; GPS-Modul. |
| 16 | 15 A | Unbenutzt (Ersatz) |
| 17 | 20 A | Stromversorgung des Türschlossmotors; Heckklappenentriegelung. |
| 18 | 20 A | Verstärker |
| 19 | 25 A | Heckscheibenwischer |
| 20 | 15 A | Datenlinks |
| 21 | 15 A | Nebellichter |
| 22 | 15 A | Parklampen |
| 23 | 15 A | Scheinwerfer mit Fernlicht |
| 24 | 20 A | Hupenrelais |
| 25 | 10 A | Lampen verlangen |
| 26 | 10 A | Instrumententafel-Cluster |
| 27 | 20 A | Zündschloss |
| 28 | 5 A | Radio |
| 29 | 5 A | Instrumententafel-Cluster |
| 30 | 5 A | Reservieren |
| 31 | 10 A | Unbenutzt (Ersatz) |
| 32 | 10 A | Steuermodul für Wegfahrsperre |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 5 A | Lenkwinkelsensor |
| 35 | 10 A | Einparkhilfe hinten; Neigungssensor; Beheizte Sitze. |
| 36 | 5 A | Passiver Diebstahlsicherungs-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20 A | Subwoofer; Verstärker. |
| 39 | 20 A | Radio |
| 40 | 20 A | Unbenutzt (Ersatz) |
| 41 | 15 A | Automatisch abblendender Rückspiegel |
| 42 | 10 A | Unbenutzt (Ersatz) |
| 43 | 10 A | Logik des Heckwischers |
| 44 | 10 A | Kundenzubehörkanal |
| 45 | 5 A | Logik des Frontwischers |
| 46 | 7,5 A | Insassenklassifizierungssensor (OCS); Anzeigeleuchte für Deaktivierung des Beifahrerairbags (PADI). |
| 47 | 30 A | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40 A | Kühlgebläse (Fahrzeuge mit gezogenem Anhänger) |
| 5 | 60 A | Kühlgebläse (Fahrzeuge ohne Anhänger) |
| 6 | 40 A | Kühlgebläse (nur Anhängerbetrieb) |
| 7 | — | Nicht benutzt |
| 8 | 10 A | Generator |
| 9 | 20 A | Standlicht für Anhängerbetrieb |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| 15 | 40 A | ABS-Pumpenmotor |
| 16 | 30 A | Beheizbare Vordersitze |
| 17 | 20 A | Zigarettenanzünder/Power Point |
| 18 | 20 A | Panorama-Schiebedach |
| 19 | — | Kraftstoffpumpen-LED |
| 20 | — | Powertrain Control Module (PCM) Relais |
| 21 | 7,5 A | PCM |
| 22 | — | Relais für Anhängerkupplung, linke Bremse und Rückfahrscheinwerfer |
| 23 | — | Integrierte One-Touch-Start-LED |
| 24 | 10 A | Anhänger linkes Bremslicht und Blinker |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A | Entriegelung des Rücksitzes |
| 28 | 15 A | Beheizter Spiegel |
| 29 | — | Spiegelheizungsrelais |
| 30 | 15 A | Fahrzeugleistung 1 |
| 31 | 10 A | Fahrzeugleistung 3 |
| 32 | 10 A | Fahrzeugleistung 2 |
| 33 | 15 A | Fahrzeugleistung 4 |
| 34 | — | Nicht benutzt |
| 35 | 10 A | Kupplung der Klimaanlage |
| 36 | — | Nicht benutzt |
| 37 | — | A/C-Kupplungsrelais |
| 38 | — | Relais für Heckscheibenheizung |
| 39 | 40 A | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30 A | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A | Ersatzlampen |
| 45 | — | Nicht benutzt |
| 46 | 10 A | Anhänger-Stopp-/Schleppkontrollleuchte rechts |
| 47 | — | Brems-/Blinkerrelais des rechten Anhängers |
| 48 | — | Relais starten/starten |
| 49 | 10 A | PCM-ISPR |
| 50 | 10 A | Start/Start-ABS |
| 51 | — | Nicht benutzt |
| 52 | 5 A | Stromversorgung der Dioden der Kraftstoffpumpe |
| 53 | 30 A | Fahrgastraum-Sicherungskasten – Markteinführung |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | A/C-Kupplungsdiode |
| 57 | 40 A | Antiblockierventile |
| 58 | 30 A | Scheibenwischer vorne |
| 59 | 30 A | Elektrische Hubklappe |
| 60 | 30 A | Fahrersitz/Speichermodul |
| 61 | 30 A | Elektrisch angetriebener Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40 A | Gebläsemotor |
| 64 | 20 A | Zigarettenanzünder/Power Point |
| 65 | 20 A | Zigarettenanzünder/Power Point |
| 66 | 20 A | Zigarettenanzünder/Power Point |
| 67 | — | Nicht benutzt |
| 68 | 15 A | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A | Brems-Ein/Aus-Schalter (Bremslichter) |
| 72 | — | Nicht benutzt |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2009
Sicherungskasten Innenraum
Der Sicherungskasten befindet sich hinter der Verkleidung links neben dem Fahrerfußraum in der Nähe der Feststellbremse hinter einer Abdeckung. Um die Verkleidung zu entfernen, bewegen Sie den Entriegelungshebel nach rechts und ziehen Sie dann die Verkleidung heraus. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie auf die Laschen auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung. Um die Abdeckung der Sicherungstafel wieder anzubringen, setzen Sie die Oberseite der Abdeckung auf die Sicherungstafel und drücken Sie dann auf die Unterseite der Abdeckung, bis sie einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie sicher sitzt. Um die Verkleidung wieder anzubringen, richten Sie die Laschen an der Unterseite der Verkleidung mit den Rillen aus, drücken Sie die Verkleidung nach unten und schieben Sie den Freigabehebel nach links, um die Verkleidung zu sichern.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz) |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 15 A | SYNCHRON |
| 4 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 5 | 10 A | Tastaturbeleuchtung; Zweite Sitzreihe; Reifendrucküberwachungssystem (TPMS); Bremsschaltsperre (BSI); Smart Junction Box (SJB) |
| 6 | 20 A | Fahrtrichtungsanzeiger |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15 A | Innenbeleuchtung; Kofferraumlampen. |
| 10 | 15 A | Hintergrundbeleuchtung, Pfützenlampen; Umgebungsbeleuchtung. |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5 A | Spiegel-Netzschalter; Fahrerseite mit elektrisch verstellbarem Sitzspeicher; Fahrersitzmodul – Keep Power (KA) |
| 13 | 5 A | Satellitenradio |
| 14 | 10 A | Ladebordwandmodul |
| 15 | 10 A | Klimakontrolle |
| 16 | 15 A | Unbenutzt (Ersatz) |
| 17 | 20 A | Stromversorgung des Sperrmotors; Heckklappenentriegelung. |
| 18 | 20 A | Beheizte Sitze; Vierkanalverstärker (audiophiler Verstärker). |
| 19 | 25 A | Heckscheibenwischer |
| 20 | 15 A | Datenlinks |
| 21 | 15 A | Nebellichter |
| 22 | 15 A | Parklampen |
| 23 | 15 A | Scheinwerfer mit Fernlicht |
| 24 | 20 A | Hupenrelais |
| 25 | 10 A | Lampen verlangen |
| 26 | 10 A | Instrumententafel-Cluster |
| 27 | 20 A | Zündschloss |
| 28 | 5 A | Radio |
| 29 | 5 A | Instrumententafel-Cluster |
| 30 | 5 A | Overdrive-Abbruchschalter |
| 31 | 10 A | Automatisch abblendender Rückspiegel |
| 32 | 10 A | Unbenutzt (Ersatz) |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 5 A | Lenkwinkelsensor |
| 35 | 10 A | Einparkhilfe hinten; Allradantrieb; Sitzheizungsmodul. |
| 36 | 5 A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20 A | Subwoofer/Verstärker (audiophiles Radio) |
| 39 | 20 A | Radio |
| 40 | 20 A | Unbenutzt (Ersatz) |
| 41 | 15 A | Verzögerte Zubehörfunktion für Radio-Hintergrundbeleuchtung und Verriegelungsschalter; Umgebungsbeleuchtung. |
| 42 | 10 A | Unbenutzt (Ersatz) |
| 43 | 10 A | Logik des Heckwischers |
| 44 | 10 A | Kundenzubehörkanal |
| 45 | 5 A | Frontwischerlogik; A / C-Relais-Stromversorgung. |
| 46 | 7,5 A | Insassenklassifizierungssensor (OCS); Beifahrerairbag deaktiviert (PADI) Anzeige. |
| 47 | 30 A | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40 A | Kühlgebläse (Fahrzeuge mit gezogenem Anhänger) |
| 5 | 60 A | Kühlgebläse (Fahrzeuge ohne Anhänger) |
| 6 | 40 A | Kühlgebläse (nur Anhängerbetrieb) |
| 7 | — | Nicht benutzt |
| 8 | 10 A | Generator |
| 9 | 20 A | Standlicht für Anhängerbetrieb |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| 15 | 40 A | ABS-Pumpenmotor |
| 16 | 30 A | Beheizbare Vordersitze |
| 17 | 20 A | Zigarettenanzünder/Power Point |
| 18 | 20 A | Panorama-Schiebedach |
| 19 | — | Kraftstoffpumpen-LED |
| 20 | — | PCM-Relais |
| 21 | 7,5 A | PCM – Keep the Power Alive (KA) |
| 22 | — | Relais für Anhängerkupplung, linke Bremse und Rückfahrscheinwerfer |
| 23 | — | One-Touch-integriertes Startlicht (OTIS). |
| 24 | 10 A | Abschlepp-Stopp-/Blinkerleuchte für linken Anhänger |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A | Entriegelung des Rücksitzes |
| 28 | 15 A | Beheizter Spiegel |
| 29 | — | Relais für beheizbare Spiegel |
| 30 | 15 A | VPWR1 – PCM |
| 31 | 10 A | VPWR3 – PCM |
| 32 | 10 A | VPWR 2 – PCM |
| 33 | 15 A | VPWR 4 – PCM |
| 34 | — | Nicht benutzt |
| 35 | 10 A | Kupplung der Klimaanlage |
| 36 | — | Nicht benutzt |
| 37 | — | A/C-Kupplungsrelais |
| 38 | — | Relais für Heckscheibenheizung |
| 39 | 40 A | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30 A | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A | Ersatzlampen |
| 45 | — | Nicht benutzt |
| 46 | 10 A | Anhänger Stopp/Blinker rechts |
| 47 | — | Relais Anhängerbremse rechts und Rückfahrscheinwerfer |
| 48 | — | Relais starten/starten |
| 49 | 10 A | PCM-ISPR |
| 50 | 10 A | ABS-Lauf/Start |
| 51 | — | Nicht benutzt |
| 52 | 5 A | Spule des Kraftstoffpumpenrelais |
| 53 | 30 A | SPDJB Ausführen/Starten |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | A/C-Kupplungsdiode |
| 57 | 40 A | ABS-Ventile |
| 58 | 30 A | Scheibenwischer vorne |
| 59 | 30 A | Elektrische Hubklappe |
| 60 | 30 A | Elektrisch verstellbarer Fahrersitz |
| 61 | 30 A | Elektrisch angetriebener Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40 A | Gebläsemotor |
| 64 | 20 A | Zigarettenanzünder/Power Point |
| 65 | 20 A | Zigarettenanzünder/Power Point |
| 66 | 20 A | Zigarettenanzünder/Power Point |
| 67 | — | Nicht benutzt |
| 68 | 15 A | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A | Legierungslampen |
| 72 | — | Nicht benutzt |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2008
Sicherungskasten Innenraum
Der Sicherungskasten befindet sich hinter der Verkleidung links neben dem Fahrerfußraum in der Nähe der Feststellbremse hinter einer Abdeckung. Um die Verkleidung zu entfernen, bewegen Sie den Entriegelungshebel nach rechts und ziehen Sie dann die Verkleidung heraus. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie auf die Laschen auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung. Um die Abdeckung der Sicherungstafel wieder anzubringen, setzen Sie die Oberseite der Abdeckung auf die Sicherungstafel und drücken Sie dann auf die Unterseite der Abdeckung, bis sie einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie sicher sitzt. Um die Verkleidung wieder anzubringen, richten Sie die Laschen an der Unterseite der Verkleidung mit den Rillen aus, drücken Sie die Verkleidung nach unten und schieben Sie den Freigabehebel nach links, um die Verkleidung zu sichern.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz) |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 15 A | Familienunterhaltungssystem (FES); Bedienelemente auf den Rücksitzen; SYNCHRON |
| 4 | 30 A | Intelligentes Fenster vorne auf der Fahrerseite |
| 5 | 10 A | Tastaturbeleuchtung; Zweite Sitzreihe; Reifendrucküberwachungssystem (TPMS); Bremsschaltsperre (BSI). |
| 6 | 20 A | Fahrtrichtungsanzeiger |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15 A | Innenbeleuchtung; Kofferraumlampen. |
| 10 | 15 A | Hintergrundbeleuchtung; Pfützenlampen. |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5 A | Spiegel-Netzschalter; Fahrerseite mit elektrisch verstellbarem Sitzspeicher; Fahrersitzmodul – Strom aufrechterhalten (KA). |
| 13 | 5 A | Unbenutzt (Ersatz) |
| 14 | 10 A | Ladebordwandmodul |
| 15 | 10 A | Klimakontrolle |
| 16 | 15 A | Unbenutzt (Ersatz) |
| 17 | 20 A | All-Lock-Motorleistung; Freigabe der Aufzugsluke; Schiebedach. |
| 18 | 20 A | Unbenutzt (Ersatz) |
| 19 | 25 A | Heckscheibenwischer |
| 20 | 15 A | Datenlinks |
| 21 | 15 A | Nebellichter |
| 22 | 15 A | Parklampen |
| 23 | 15 A | Scheinwerfer mit Fernlicht |
| 24 | 20 A | Hupenrelais |
| 25 | 10 A | Bedarfslampen; Innenlampen. |
| 26 | 10 A | Instrumententafel-Cluster |
| 27 | 20 A | Zündschloss |
| 28 | 5 A | Radio |
| 29 | 5 A | Instrumententafel-Cluster |
| 30 | 5 A | Overdrive-Abbruchschalter |
| 31 | 10 A | Automatisch abblendender Rückspiegel |
| 32 | 10 A | Unbenutzt (Ersatz) |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 5 A | Lenkwinkelsensor |
| 35 | 10 A | Einparkhilfe hinten; Allradantrieb; Sitzheizungsmodul |
| 36 | 5 A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20 A | Subwoofer/Verstärker (audiophiles Radio) |
| 39 | 20 A | Radio |
| 40 | 20 A | Unbenutzt (Ersatz) |
| 41 | 15 A | Verzögerte Zugriffsfunktion für Radio-Hintergrundbeleuchtung und Verriegelungsschalter |
| 42 | 10 A | Unbenutzt (Ersatz) |
| 43 | 10 A | Logik des Heckwischers |
| 44 | 10 A | Kundenzubehörkanal |
| 45 | 5 A | Frontwischerlogik; A / C-Relais-Stromversorgung. |
| 46 | 7,5 A | Insassenklassifizierungssensor (OCS); Beifahrer-Airbag-Deaktivierungsanzeige (PADI) |
| 47 | 30 A | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40 A | Kühlgebläse (Fahrzeuge mit gezogenem Anhänger) |
| 5 | 60 A | Kühlgebläse (Fahrzeuge ohne Anhänger) |
| 6 | 40 A | Kühlgebläse (nur Anhängerbetrieb) |
| 7 | — | Nicht benutzt |
| 8 | 10 A | Generator |
| 9 | 20 A | Standlicht für Anhängerbetrieb |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| 15 | 40 A | ABS-Pumpenmotor |
| 16 | 30 A | Beheizbare Vordersitze |
| 17 | 20 A | Zigarettenanzünder/Power Point |
| 18 | 20 A | Panorama-Schiebedach |
| 19 | — | Kraftstoffpumpen-LED |
| 20 | — | PCM-Relais |
| 21 | 7,5 A | PCM – Keep the Power Alive (KA) |
| 22 | — | Relais für linken Brems-/Rückfahrscheinwerfer des Anhängers |
| 23 | — | One-Touch-integriertes Startlicht (OTIS). |
| 24 | 10 A | Abschlepp-Stopp-/Blinkerleuchte für linken Anhänger |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A | Entriegelung des Rücksitzes |
| 28 | 15 A | Beheizter Spiegel |
| 29 | — | Relais für beheizbare Spiegel |
| 30 | 15 A | VPWR1 – PCM |
| 31 | 10 A | VPWR3 – PCM |
| 32 | 10 A | VPWR 2 – PCM |
| 33 | 15 A | VPWR 4 – PCM |
| 34 | — | Nicht benutzt |
| 35 | 10 A | Kupplung der Klimaanlage |
| 36 | — | Nicht benutzt |
| 37 | — | A/C-Kupplungsrelais |
| 38 | — | Relais für Heckscheibenheizung |
| 39 | 40 A | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30 A | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A | Ersatzlampen |
| 45 | — | Nicht benutzt |
| 46 | 10 A | Anhänger-Stopp-/Schleppkontrollleuchte rechts |
| 47 | — | Brems-/Blinkerrelais des rechten Anhängers |
| 48 | — | Relais starten/starten |
| 49 | 10 A | PCM-ISPR |
| 50 | 10 A | ABS-Lauf/Start |
| 51 | — | Nicht benutzt |
| 52 | 5 A | Spule des Kraftstoffpumpenrelais |
| 53 | 30 A | SPDJB Ausführen/Starten |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | A/C-Kupplungsdiode |
| 57 | 40 A | ABS-Ventile |
| 58 | 30 A | Scheibenwischer vorne |
| 59 | 30 A | Elektrische Hubklappe |
| 60 | 30 A | Elektrisch verstellbarer Fahrersitz |
| 61 | 30 A | Elektrisch angetriebener Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40 A | Gebläsemotor |
| 64 | 20 A | Zigarettenanzünder/Power Point |
| 65 | 20 A | Zigarettenanzünder/Power Point |
| 66 | 20 A | Zigarettenanzünder/Power Point |
| 67 | — | Nicht benutzt |
| 68 | 15 A | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A | Legierungslampen |
| 72 | — | Nicht benutzt |
| * Minisicherungen ** Patronensicherungen |
Belegung Sicherungskasten und Relais Ford Edge | Baujahr 2007
Sicherungskasten Innenraum
Der Sicherungskasten befindet sich hinter der Verkleidung links neben dem Fahrerfußraum in der Nähe der Feststellbremse hinter einer Abdeckung. Um die Verkleidung zu entfernen, bewegen Sie den Entriegelungshebel nach rechts und ziehen Sie dann die Verkleidung heraus. Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie auf die Laschen auf beiden Seiten der Abdeckung und entfernen Sie dann die Abdeckung. Um die Abdeckung der Sicherungstafel wieder anzubringen, setzen Sie die Oberseite der Abdeckung auf die Sicherungstafel und drücken Sie dann auf die Unterseite der Abdeckung, bis sie einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie sicher sitzt. Um die Verkleidung wieder anzubringen, richten Sie die Laschen an der Unterseite der Verkleidung mit den Rillen aus, drücken Sie die Verkleidung nach unten und schieben Sie den Freigabehebel nach links, um die Verkleidung zu sichern.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Unbenutzt (Ersatz) |
| 2 | 15 A | Unbenutzt (Ersatz) |
| 3 | 15 A | Familienunterhaltungssystem (FES); Rücksitzsteuerung. |
| 4 | 30 A | Unbenutzt (Ersatz) |
| 5 | 10 A | Tastaturbeleuchtung; Zweite Sitzreihe; Reifendrucküberwachungssystem (TPMS); Bremsschaltsperre (BSI). |
| 6 | 20 A | Fahrtrichtungsanzeiger |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15 A | Innenbeleuchtung; Kofferraumlampen. |
| 10 | 15 A | Hintergrundbeleuchtung; Pfützenlampen. |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5 A | Spiegel-Netzschalter; Fahrerseite mit elektrisch verstellbarem Sitzspeicher; Fahrersitzmodul – Strom aufrechterhalten (KA). |
| 13 | 7,5 A | Unbenutzt (Ersatz) |
| 14 | 10 A | Unbenutzt (Ersatz) |
| 15 | 10 A | Klimakontrolle |
| 16 | 15 A | Unbenutzt (Ersatz) |
| 17 | 20 A | All-Lock-Motorleistung; Freigabe der Aufzugsluke; Schiebedach. |
| 18 | 20 A | Unbenutzt (Ersatz) |
| 19 | 25 A | Heckscheibenwischer |
| 20 | 15 A | Datenlinks |
| 21 | 15 A | Nebellichter |
| 22 | 15 A | Parklampen |
| 23 | 15 A | Scheinwerfer mit Fernlicht |
| 24 | 20 A | Hupenrelais |
| 25 | 10 A | Bedarfslampen; Innenlampen. |
| 26 | 10 A | Instrumententafel-Cluster |
| 27 | 20 A | Zündschloss |
| 28 | 5 A | Radio |
| 29 | 5 A | Instrumententafel-Cluster |
| 30 | 5 A | Overdrive-Abbruchschalter |
| 31 | 10 A | Kompass; Automatisch abblendender Rückspiegel. |
| 32 | 10 A | Unbenutzt (Ersatz) |
| 33 | 10 A | Unbenutzt (Ersatz) |
| 34 | 5 A | Lenkwinkelsensor |
| 35 | 10 A | Einparkhilfe hinten; Allradantrieb; Sitzheizungsmodul. |
| 36 | 5 A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20 A | Subwoofer/Verstärker (audiophiles Radio) |
| 39 | 20 A | Radio |
| 40 | 20 A | Unbenutzt (Ersatz) |
| 41 | 15 A | Verzögerte Zugriffsfunktion für Radio-Hintergrundbeleuchtung und Verriegelungsschalter |
| 42 | 10 A | Unbenutzt (Ersatz) |
| 43 | 10 A | Logik des Heckwischers |
| 44 | 10 A | Kundenzubehörkanal |
| 45 | 5 A | Frontwischerlogik; A / C-Relais-Stromversorgung. |
| 46 | 7,5 A | Insassenklassifizierungssensor (OCS); Beifahrerairbag deaktiviert (PADI) Anzeige. |
| 47 | 30 A | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Gebläsemotorrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Nicht benutzt |
| 5 | 40 A | Kühlgebläse (Fahrzeuge mit gezogenem Anhänger) |
| 5 | 60 A | Kühlgebläse (Fahrzeuge ohne Anhänger) |
| 6 | 40 A | Kühlgebläse (nur Anhängerbetrieb) |
| 7 | — | Nicht benutzt |
| 8 | 10 A | Generator |
| 9 | 20 A | Standlicht für Anhängerbetrieb |
| 10 | — | Nicht benutzt |
| 11 | — | Standlichtrelais Anhängerkupplung |
| 12 | — | Nicht benutzt |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| 15 | 40 A | ABS-Pumpenmotor |
| 16 | 30 A | Beheizbare Vordersitze |
| 17 | 20 A | Zigarettenanzünder/Power Point |
| 18 | 30 A | Panorama-Schiebedach |
| 19 | — | Kraftstoffpumpen-LED |
| 20 | — | PCM-Relais |
| 21 | 7,5 A | PCM – Keep the Power Alive (KA) |
| 22 | — | Anhängerkupplung linkes Brems-/Coania-Relais |
| 23 | — | Nicht benutzt |
| 24 | 15 A | Abschlepp-Stopp-/Blinkerleuchte für linken Anhänger |
| 25 | — | Rücksitzentriegelungsrelais |
| 26 | — | Kraftstoffpumpenrelais |
| 27 | 10 A | Entriegelung des Rücksitzes |
| 28 | 15 A | Beheizter Spiegel |
| 29 | — | Relais für beheizbare Spiegel |
| 30 | 15 A | VPWR1 – PCM |
| 31 | 10 A | VPWR3 – PCM |
| 32 | 10 A | VPWR 2 – PCM |
| 33 | 15 A | VPWR 4 – PCM |
| 34 | — | Nicht benutzt |
| 35 | 10 A | Kupplung der Klimaanlage |
| 36 | — | Nicht benutzt |
| 37 | — | A/C-Kupplungsrelais |
| 38 | — | Relais für Heckscheibenheizung |
| 39 | 40 A | Heckscheibenheizung |
| 40 | — | Nicht benutzt |
| 41 | 30 A | Anlasser |
| 42 | — | Anlasserrelais |
| 43 | — | Relais für Rückfahrscheinwerfer |
| 44 | 10 A | Ersatzlampen |
| 45 | — | Nicht benutzt |
| 46 | 15 A | Anhänger-Stopp-/Schleppkontrollleuchte rechts |
| 47 | — | Brems-/Blinkerrelais des rechten Anhängers |
| 48 | — | Relais starten/starten |
| 49 | 10 A | PCM-ISPR |
| 50 | 10 A | ABS-Lauf/Start |
| 51 | — | Nicht benutzt |
| 52 | 5 A | Spule des Kraftstoffpumpenrelais |
| 53 | 30 A | SPDJB Ausführen/Starten |
| 54 | — | Nicht benutzt |
| 55 | — | Nicht benutzt |
| 56 | — | A/C-Kupplungsdiode |
| 57 | 40 A | ABS-Ventile |
| 58 | 30 A | Scheibenwischer vorne |
| 59 | — | Nicht benutzt |
| 60 | 30 A | Elektrisch verstellbarer Fahrersitz |
| 61 | 30 A | Elektrisch angetriebener Beifahrersitz |
| 62 | — | Nicht benutzt |
| 63 | 40 A | Gebläsemotor |
| 64 | 20 A | Zigarettenanzünder/Power Point |
| 65 | 20 A | Zigarettenanzünder/Power Point |
| 66 | 20 A | Zigarettenanzünder/Power Point |
| 67 | — | Nicht benutzt |
| 68 | 15 A | Benzinpumpe |
| 69 | — | Nicht benutzt |
| 70 | — | Nicht benutzt |
| 71 | 10 A | Legierungslampen |
| 72 | — | Nicht benutzt |
| * Minisicherungen ** Patronensicherungen |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Ford Edge
Alle 126 Artikel
Probleme & Mängel
Ford Hinweis: "Stromversorgung Zusatzgeräte aktiv" | Ursachen + Kosten
Probleme & Mängel
Ford Meldung: "Motor Bitte Service!" | Focus, Fiesta, Kuga & Co | Ursachen & Kosten
Probleme & Mängel
Ford Fehlermeldung: "Zeitüberschreitung Motorstart" | Ursachen & Kosten
Probleme & Mängel
Ford Fehlermeldung "Getriebe Funktion reduziert" | "Getriebe reduz. Funktion"
Probleme & Mängel
Ford Fehlermeldung Parkpilot | Displaymeldung "Park Pilot Störung"
Probleme & Mängel
Ford Fehler "Antriebsstrang Störung Leistung reduziert" | Ursachen & Kosten
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
