LED nachrüsten am Frontscheinwerfer des Ford Mondeo (Abblendlicht) | Anleitung für Baureihen mit Halogen (H7)

Mit wenigen Handgriffen können Sie an Ihrem Ford Mondeo das innovative LED Licht nachrüsten. Die neuartige Lichttechnik sorgt für einen modernen Eindruck, denn das Licht ist deutlich weißer und tageslichtähnlicher.

Gleichzeitig schafft die gesteigerte Helligkeit ein Höchstmaß an Sicherheit.

Bis Herbst 2020 waren die Umrüstungen auf die LED-Technik nicht möglich, denn der Gesetzgeber erteilte den unzähligen Produkten auf dem Markt keine Zulassung.

Doch jetzt gibt es eine Lösung, welche die notwendige Zulassung für den deutschen Straßenverkehr besitzt und somit den gesetzeskonformen Umbau ermöglicht.

Allerdings ist die LED Nachrüstung an Ihrem Ford Mondeo mit rechtlichen Auflagen verbunden, die unbedingt zu erfüllen sind. Damit Sie vor möglichen Schwierigkeiten verschont bleiben, verraten wir Ihnen, worauf beim Umbau zu achten ist. In unserer Schritt-für-Schritt-Anleitung zeigen wir Ihnen, wie Sie die Montage der LED Leuchten vornehmen sollten.

Damit die Umrüstung an Ihrem Ford Mondeo gelingt, zeigen wir das Vorgehen in einem ausführlichen Video am Ende des Ratgebers.

Dieser Ratgeber passt zum Ford Mondeo mit nachstehenden Spezifikationen:

• Ford Mondeo
  • Variante/Typ BA7 (MK5)
  • Baujahr ab 10.14
  • Scheinwerfergenehmigung Nr. E4 16384

Hinweis: Sie sollten vor der Montage der LED Leuchten noch einmal im Shop (Link unten) kontrollieren, ob Änderungen an der Zulassung vorgenommen wurden!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine aktive Community – wir werden all Ihre Fragen und Anliegen zeitnah beantworten. Geben Sie dazu bitte immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an, damit wir bestmöglich bei Ihrem Problem helfen können!

Kommentar verfassen!

Nachricht schicken!

Die richtigen LED Leuchten für den Ford Mondeo: Osram LED Night Breaker H7

Wenn Sie an Ihrem Ford Mondeo das LED Licht nachrüsten möchten, ist die Auswahl an geeigneten Produkten sehr beschränkt. Denn nur die LED Night Breaker von Osram besitzen eine deutsche Zulassung gemäß §22a StVZO. dank der erforderlichen KBA-Genehmigung sowie der TÜV-Prüfung können Sie eine legale und gesetzeskonforme Umrüstung vornehmen.

Achtung: Die Zulassung der Osram LED Night Breaker gilt nicht für alle Ford Mondeo! Sie überprüfen, ob Ihr spezielles Fahrzeug für den Umbau geeignet ist. Dafür müssen Sie den Fahrzeugtyp sowie die Genehmigungsnummer des Scheinwerfers bereithalten.

Klicken Sie auf die Seite von Osram und scrollen Sie nach unten, um zur aktuellen Kompatibilitätsliste zu gelangen. Hier finden Sie alle zugelassenen Fahrzeugtypen sowie die zugehörigen Scheinwerfer-Genehmigungsnummern. Stellen Sie sicher, dass diese Nummer, die sich durch ein „E“ im Kreis auszeichnet, mit der Nummer auf Ihrem Scheinwerfergehäuse identisch ist.

Aktuell im Angebot

Ford Mondeo: Osram LED Night Breaker H7 Leuchten ...

• OSRAMs erstes für die Straße zugelassenes LED-Abblendlicht in Deutschland und Österreich! Besser sehen und gesehen werden, für mehr Sicherheit im Straßenverkehr,...
• Das Modell ist nicht universell kompatibel. Prüfen Sie vor dem Kauf die aktuelle Kompatibilitätsliste und weitere rechtliche Hinweise auf osram.de/ledcheck. Folgen Sie...
• Bis zu 220% mehr Helligkeit (im Vergleich zu Minimum ECE R112 Anforderungen. Zusätzlich 50% weniger Blendung): Kaltweiße LED-Nachrüstung mit tageslichtähnlicher...
• Die H7-LED Lampe der NIGHT BREAKER Familie bietet bis zu 5 Mal längere Lebensdauer (im Vergleich zu Halogenlampen)
• RECHTLICHER HINWEIS: Gilt nur für die Länder, in denen eine Straßenzulassung vorliegt (Deutschland, Österreich) und für die in der Kompatibilitätsliste...

144,99 EUR 106,99 EUR

Das sagen die Käufer Auf Amazon anschauen

Affiliate Links / Bilder von der Amazon Product Advertising API. Bitte überprüfen Sie bei jedem Ersatzteil immer noch einmal die spezifische Kompatibilität zu Ihrem Fahrzeug in der Kopfleiste im Shop!

Nicht vergessen: Drucken Sie die allgemeine Bauartgenehmigung aus!

Um möglichen Schwierigkeiten mit dem Gesetz aus dem Weg zu gehen, sollten Sie sich gründlich über die erforderlichen Richtlinien informieren. Dazu gehört beispielsweise, dass Sie die passende allgemeine Bauartgenehmigung (ABG) immer mitführen. Sie können das Dokument herunterladen und ausdrucken, indem Sie den QR-Code scannen, der sich auf der Verpackung befindet. Alternativ ist die 7-stellige Nummer in der Osram Trust App einzugeben.

Zudem müssen Sie den Aufkleber aus der Verpackung an gut sichtbarer Stelle im Motorraum verkleben, damit die Polizei bei einer Kontrolle direkt sehen kann, dass die Osram LED Night Breaker verbaut sind. Das spart Ihnen Ärger.

Schritt für Schritt: So funktioniert die H7 LED Nachrüstung am Ford Mondeo

1. Die Montage der LED Leuchten am Ford Mondeo ist mit großem Aufwand verbunden. Nehmen Sie sich ausreichend Zeit.
2. Wir empfehlen das Tragen von Schutzhandschuhen. Außerdem wird Werkzeug benötigt, wie verschiedene Schraubendreher.
3. Die Zündung ist abzuschalten. Ziehen Sie die Handbremse an und öffnen Sie die Motorhaube.
4. Lösen Sie die beiden Schrauben, die den Scheinwerfer befestigen.
5. Anschließend bauen Sie die Kunststoffschraube sowie den Halter aus. Dabei hilft ein Schlitzschraubendreher als Hebelwerkzeug.
6. Es benötigt Fingerspitzengefühl, um den Scheinwerfer aus seiner Position zu entnehmen. Ziehen Sie die Ecke des Kühlergrills sowie der Stoßstange vorsichtig nach vorne, während Sie den Scheinwerfer anheben und so weit wie möglich nach hinten drücken.
7. Dann lässt sich der Scheinwerfer zur Fahrzeugmitte bewegen, um ihn am äußeren Ende aus der Befestigung zu lösen.
8. Der Scheinwerfer lässt sich herausnehmen, nachdem der Stecker gelöst wurde.
9. Entfernen Sie die runde Schutzkappe, hinter der sich die Birne für das Abblendlicht befindet.
10. Wenn Sie die Lampenfassung gegen den Uhrzeigersinn drehen, kann der Sockel samt Birne entnommen werden.
11. Ziehen Sie die Birne aus der Halterung und stecken Sie den Stecker der neuen LED Leuchte ein.
12. Bei Leuchten mit Bügelverschluss: Drehen Sie den Metallring, der sich an der LED Lampe befindet, um 35 Grad gegen den Uhrzeigersinn, um ihn zu lösen. Setzen Sie zunächst nur den Ring in die Halterung ein und befestigen Sie den Drahtbügel wieder.
13. Befestigen Sie die neue LED Leuchte anstelle der Leuchtenfassung im Reflektorgehäuse.
14. Schieben Sie auch das Kabel in das Gehäuse.
15. Nun können Sie die runde Schutzabdeckung wieder befestigen.
16. Setzen Sie den Scheinwerfer vorsichtig wieder ein und vergessen Sie nicht, den Stecker wieder zu befestigen.
17. Beim Einbau ist Vorsicht geboten, damit die Befestigungspunkte keinen Schaden nehmen. Achten Sie darauf, dass der Scheinwerfer vollständig an der Befestigung einrastet.
18. Ziehen Sie erst die vordere Schraube und erst dann auch die hintere Schraube fest.
19. Vergessen Sie nicht die Kunststoffschraube.
20. Diese Schritte 4 bis 19 sind auch am anderen Scheinwerfer vorzunehmen.
21. Zu guter Letzt müssen Sie das neue LED Licht auf seine Funktion testen. Erst dann ist die LED Umrüstung fertiggestellt.

LED Umbau am Ford Mondeo: Kosten & Zeitaufwand

Wenn Sie die LED Umrüstung an Ihrem Ford Mondeo selbst übernehmen, müssen Sie rund eine Stunde einplanen – die LED Night Breaker von Osram kosten rund 120 Euro. Die gute Nachricht: Zusätzliche Adapter oder Module, wie bei anderen Fahrzeugen, werden beim Mondeo nicht benötigt.

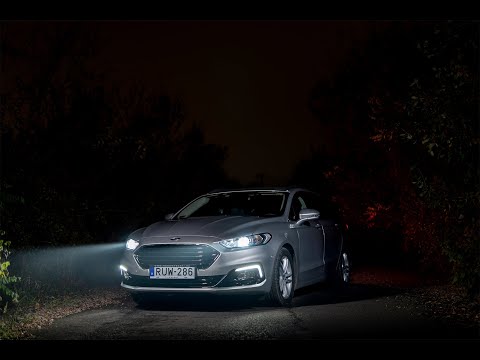

Umbau im Video: Die LED Umrüstung am Ford Mondeo
