Belegung Sicherungskasten und Relais Hyundai i30 | Baujahr 2008-2011

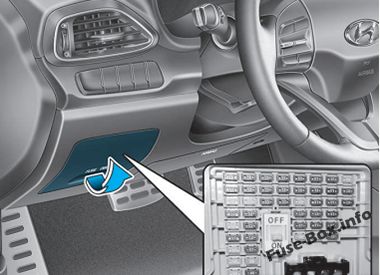

Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich seitlich an der Instrumententafel, auf der Fahrerseite, hinter der Abdeckung.

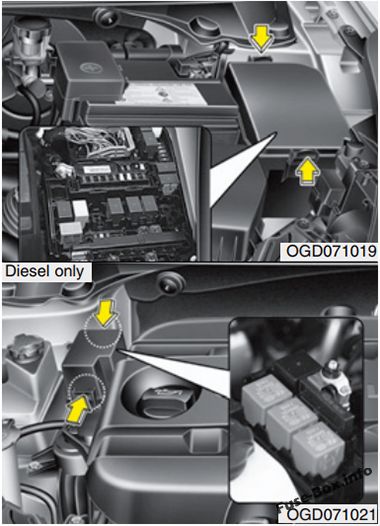

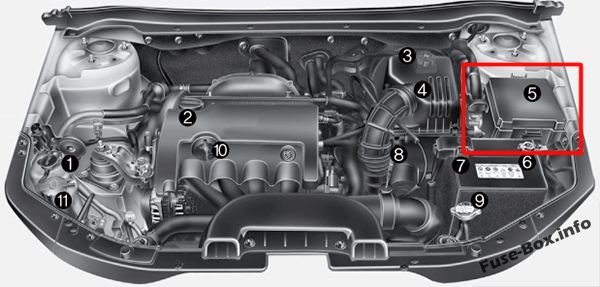

Position des Sicherungskastens im Motorraum
Benzinmotor
Dieselmotor
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt.
Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar. Es ist zum Zeitpunkt der Drucklegung korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.
Belegung der Sicherungen im Armaturenbrett (2008)
| Name | Ampere | Funktion |
|---|---|---|
| START | 10 A | Zündschlossschalter, Diebstahlwarnanlage, Getriebebereichsschalter |
| A/CON SW | 10 A | A/C-Steuermodul |
| HTD-SPIEGEL | 10 A | Außenspiegelmotor beheizbar |
| SITZ HTR | 15 A | Sitzheizung (Schalter, Strom) |
| Klimaanlage | 10 A | Gebläserelais, A/C-Steuermodul, Schiebedach-Steuermodul, Regensensor |
| SCHEINWERFER | 10 A | Scheinwerferrelais |
| FR-WISCHER | 25 A | Relais für Frontscheibenwischer |
| HECKSCHEIBENWISCHER | 15 A | Heckscheibenwischerrelais |
| DRL | 15 A | Tagfahrlichteinheit |
| RR NEBEL | 10 A | Relais für Nebelschlussleuchte |
| P/WDW LH | 25 A | Fensterheberschalter vorne und hinten (links) |
| UHR | 10 A | Digitaluhr, Audio |
| C/LEICHTER | 15 A | Steckdose |
| DR-SPERRE | 20 A | Schiebedach-Steuermodul, Türentriegelungs-/Türverriegelungsrelais |
| ENTEISER | 15 A | Enteisung der Frontscheibe |
| STOPPEN | 15 A | Bremslichtschalter |
| ROOM LP | 15 A | Kofferraumlampe, Deckenlampe, Kartenlampe, Digitaluhr |
| AUDIO | 15 A | Audio |
| T/TOR | 15 A | Heckklappen-Entriegelungsrelais |
| SICHERHEIT P/WDW RH | 25 A | Sicherheits-Fensterheberschalter vorn und hinten (rechts) |
| SICHERHEIT P/WDW LH | 25 A | Sicherheits-Fensterheberschalter vorn und hinten (links) |
| P/WDW RH | 25 A | Fensterheberschalter vorne und hinten (rechts) |
| P/OUTLET | 15 A | Steckdose |
| T/SIG | 10 A | Warnblinkschalter, Blinker |
| A/BAG IND | 10 A | Airbag-Anzeige (Kombiinstrument), SBR (Beifahrer, hinten) |
| CLUSTER | 10 A | Kombiinstrument, EPS-Modul, ESP-Schalter, TPMS |
| EINE TASCHE | 15 A | SRS-Steuermodul |
| ERSATZTEIL | 15 A | (Ersatzteil) |
| RR P/OUTLET | 15 A | Scheinwerferrelais |
| SCHWANZ RECHTS | 10 A | Scheinwerfer (rechts), Handschuhfachleuchte, hintere Kombinationsleuchte (rechts), Kennzeichenleuchte |
| SCHWANZ LINKS | 10 A | Scheinwerfer (links), Hauptschalter für elektrische Fensterheber, hintere Kombinationsleuchte (links), Kennzeichenleuchte |
Belegung der Sicherungen im Motorraum (2008)
| Name | Ampere | Funktion |
|---|---|---|
| Schmelzverbindung: | ||
| GENERATOR | 125 A | Generator, Schmelzsicherungskasten (D4FB/D4EA) |
| MDPS | 80 A | EPS-Steuermodul |
| ABS.2 | 20 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| ABS.1 | 40 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| B+.1 | 50 A | Anschlusskasten für die Instrumententafel |
| RR HTD | 40 A | Anschlusskasten für die Instrumententafel |
| GEBLÄSE | 40 A | Gebläserelais |
| C/FAN | 40 A | Kondensatorlüfter Nr. 1, 2 Relais |
| B+.2 | 50 A | Anschlusskasten für die Instrumententafel |
| IGN.2 | 40 A | Zündschalter, Startrelais |
| IGN.1 | 30 A | Zündschloss |
| ECU | 30 A | Hauptrelais, Antriebsstrangsteuermodul (G4GC) |
| Sicherung: | ||
| ERSATZTEIL. 1 | 20 A | (Ersatzteil) |
| FR NEBEL | 15 A | Relais für Nebelscheinwerfer |
| Klimaanlage | 10 A | A/C-Relais |
| GEFAHR | 15 A | Warnblinkschalter, Warnblinkrelais |
| F/PUMPE | 15 A | Kraftstoffpumpenrelais |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Generator (D4EA) |
| ECU.3 | 10 A | ECM (D4FB/D4EA) |
| ECU.4 | 20 A | ECM (D4FB/D4EA) |
| INJ | 15 A | A/C-Relais, Kraftstoffpumpenrelais, Einspritzventil Nr. 1, 2, 3, 4 (G4FC/G4GC), PCM (G4FC/G4GC), Leerlaufdrehzahlsteller (G4FC/G4GC), Wegfahrsperrenmodul (D4FB) usw. |
| SNSR.2 | 10 A | Impulsgeber „A“, „B“, TCM (D4FB), Bremslichtschalter (G4FC/G4GC), Fahrzeuggeschwindigkeitssensor usw. |
| HORN | 15 A | Hupenrelais |
| Abs | 10 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| ECU.2 | 10 A | Zündspule Nr. 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Rückfahrscheinwerferschalter, Getriebebereichsschalter, Tempomatmodul |
| H/LP LO RH | 10 A | Scheinwerfer (rechts), Scheinwerfer-Nivellierungssteller (rechts) |
| H/LP LO LH | 10 A | Scheinwerfer (links), Stellmotor für die Leuchtweitenregulierung (links), Schalter für die Leuchtweitenregulierung der Scheinwerfer |
| H/LP HI | 20 A | Scheinwerfer-Hi-Relais |
| SNSR.1 | 10 A | Wegfahrsperrenmodul (G4FC/G4GC), Bremslichtschalter (D4FB), Lambdasensor (D4FB) usw. |
| ERSATZTEIL | 10 A | (Ersatzteil) |
| ERSATZTEIL | 15 A | (Ersatzteil) |
| ERSATZTEIL | 20 A | (Ersatzteil) |
Motorraum (Dieselkasten)
| Name | Ampere | Funktion |
|---|---|---|
| GLÜHKERZE SCHMELZVERBINDUNG | 80 A | Glühkerze, Lufterhitzer |
| PTC-HEIZUNG Nr. 1 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 1 |
| PTC-HEIZUNG #2 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 2 |
| PTC-HEIZUNG #3 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 3 |
| SCHMELZVERBINDUNG FÜR KRAFTSTOFFFILTERHEIZUNG | 30 A | Kraftstofffilterheizung |
| GLÜHKERZENRELAIS | - | Glühkerzenrelais |
| PTC-HEIZUNGSRELAIS Nr. 1 | - | PTC-Heizungsrelais 1 |
| PTC-HEIZUNGSRELAIS Nr. 2 | - | PTC-Heizungsrelais 2 |
| PTC-HEIZUNGSRELAIS Nr. 3 | - | PTC-Heizungsrelais 3 |
| KRAFTSTOFFFILTERHEIZUNGSRELAIS | - | Relais für Kraftstofffilterheizung |
Belegung der Sicherungen im Armaturenbrett (2009, 2010)
| Name | Ampere | Funktion |
|---|---|---|
| START | 10 A | Zündschlossschalter, Diebstahlwarnanlage, Getriebebereichsschalter |
| A/CON SW | 10 A | A/C-Steuermodul |
| HTD-SPIEGEL | 10 A | Außenspiegelmotor beheizbar |
| SITZ HTR | 15 A | Sitzheizung (Schalter, Strom) |
| Klimaanlage | 10 A | Gebläserelais, A/C-Steuermodul, Schiebedach-Steuermodul, Regensensor |
| FR NEBEL | 10 A | Scheinwerferrelais |
| FR-WISCHER | 25 A | Relais für Frontscheibenwischer |
| HECKSCHEIBENWISCHER | 15 A | Heckscheibenwischerrelais |
| DRL | 15 A | Tagfahrlichteinheit |
| RR NEBEL | 10 A | Relais für Nebelschlussleuchte |
| P/WDW LH | 25 A | Fensterheberschalter vorne und hinten (links) |
| UHR | 10 A | Digitaluhr, Audio |
| C/LEICHTER | 15 A | Steckdose |
| DR-SPERRE | 20 A | Schiebedach-Steuermodul, Türentriegelungs-/Türverriegelungsrelais |
| ENTEISER | 15 A | Enteiser für die Frontscheibe |
| STOPPEN | 15 A | Bremslichtschalter |
| ROOM LP | 15 A | Kofferraumlampe, Deckenlampe, Kartenlampe, Digitaluhr |
| AUDIO | 15 A | Audio |
| T/TOR | 15 A | Heckklappen-Entriegelungsrelais |
| SICHERHEIT P/WDW RH | 25 A | Sicherheits-Fensterheberschalter vorn und hinten (rechts) |
| SICHERHEIT P/WDW LH | 25 A | Sicherheits-Fensterheberschalter vorn und hinten (links) |
| P/WDW RH | 25 A | Fensterheberschalter vorne und hinten (rechts) |
| FR P/OUTLET | 15 A | Steckdose |
| T/SIG | 10 A | Warnblinkschalter, Blinker |
| A/BAG IND | 10 A | Airbag-Anzeige (Kombiinstrument), SBR (Beifahrer, hinten) |
| CLUSTER | 10 A | Kombiinstrument, TPMS |
| EINE TASCHE | 15 A | SRS-Steuermodul |
| IGN 1 | 15 A | EPS-Modul, ESP-Schalter |
| SCHEINWERFER | 15 A | Scheinwerferrelais |
| SCHWANZ RECHTS | 10 A | Scheinwerfer (rechts), Handschuhfachleuchte, hintere Kombinationsleuchte (rechts), Kennzeichenleuchte |
| SCHWANZ LINKS | 10 A | Scheinwerfer (links), Hauptschalter für elektrische Fensterheber, hintere Kombinationsleuchte (links), Kennzeichenleuchte |
Belegung der Sicherungen im Motorraum (2009, 2010)
| Name | Ampere | Funktion |
|---|---|---|
| Schmelzverbindung: | ||
| GENERATOR | 150 A | Generator, Schmelzsicherungskasten (D4FB/D4EA) |
| MDPS | 80 A | EPS-Steuermodul |
| ABS.2 | 20 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| ABS.1 | 40 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| B+.1 | 50 A | Anschlusskasten für die Instrumententafel |
| RR HTD | 40 A | Anschlusskasten für die Instrumententafel |
| GEBLÄSE | 40 A | Gebläserelais |
| C/FAN | 40 A | Kondensatorlüfter Nr. 1, 2 Relais |
| B+.2 | 50 A | Anschlusskasten für die Instrumententafel |
| IGN.2 | 40 A | Zündschalter, Startrelais |
| IGN.1 | 30 A | Zündschloss |
| ECU | 30 A | Hauptrelais, Antriebsstrangsteuermodul (G4GC) |
| Sicherung: | ||
| ERSATZ.1 | 20 A | (Ersatzteil) |
| FR NEBEL | 15 A | Relais für Nebelscheinwerfer |
| Klimaanlage | 10 A | A/C-Relais |
| GEFAHR | 15 A | Warnblinkschalter, Warnblinkrelais |
| F/PUMPE | 15 A | Kraftstoffpumpenrelais |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Generator (D4EA) |
| ECU.3 | 10 A | ECM (D4FB/D4EA) |
| ECU.4 | 20 A | ECM (D4FB/D4EA) |
| INJ | 15 A | A/C-Relais, Kraftstoffpumpenrelais, Einspritzventil Nr. 1, 2, 3, 4 (G4FC/G4GC), PCM (G4FC/G4GC), Leerlaufdrehzahlsteller (G4FC/G4GC), Wegfahrsperrenmodul (D4FB) usw. |
| SNSR.2 | 10 A | Impulsgeber „A“, „B“, TCM (D4FB), Bremslichtschalter (G4FC/G4GC), Fahrzeuggeschwindigkeitssensor usw. |
| HORN | 15 A | Hupenrelais |
| Abs | 10 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| ECU.2 | 10 A | Zündspule Nr. 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Rückfahrscheinwerferschalter, Getriebebereichsschalter, Tempomatmodul |
| H/LP LO RH | 10 A | Scheinwerfer (rechts), Scheinwerfer-Nivellierungssteller (rechts) |
| H/LP LO LH | 10 A | Scheinwerfer (links), Stellmotor für die Leuchtweitenregulierung (links), Schalter für die Leuchtweitenregulierung der Scheinwerfer |
| H/LP HI | 20 A | Scheinwerfer-Hi-Relais |
| SNSR.1 | 10 A | Wegfahrsperrenmodul (G4FC/G4GC), Bremslichtschalter (D4FB), Lambdasensor (D4FB) usw. |
| ERSATZTEIL | 10 A | (Ersatzteil) |
| ERSATZTEIL | 15 A | (Ersatzteil) |
| ERSATZTEIL | 20 A | (Ersatzteil) |
Motorraum (Dieselkasten)
| Name | Ampere | Funktion |
|---|---|---|
| GLÜHKERZE SCHMELZVERBINDUNG | 80 A | Glühkerze, Lufterhitzer |
| PTC-HEIZUNG Nr. 1 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 1 |
| PTC-HEIZUNG #2 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 2 |
| PTC-HEIZUNG #3 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 3 |
| SCHMELZVERBINDUNG FÜR KRAFTSTOFFFILTERHEIZUNG | 30 A | Kraftstofffilterheizung |
| GLÜHKERZENRELAIS | - | Glühkerzenrelais |
| PTC-HEIZUNGSRELAIS Nr. 1 | - | PTC-Heizungsrelais 1 |
| PTC-HEIZUNGSRELAIS Nr. 2 | - | PTC-Heizungsrelais 2 |
| PTC-HEIZUNGSRELAIS Nr. 3 | - | PTC-Heizungsrelais 3 |
| KRAFTSTOFFFILTERHEIZUNGSRELAIS | - | Relais für Kraftstofffilterheizung |
Belegung der Sicherungen im Armaturenbrett (2011)
| Name | Ampere | Funktion |
|---|---|---|
| START | 10 A | Zündschlossschalter, Diebstahlwarnanlage, Getriebebereichsschalter |
| A/CON SW | 10 A | A/C-Steuermodul |
| HTD-SPIEGEL | 10 A | Außenspiegelmotor beheizbar |
| SITZ HTR | 15 A | Sitzheizung (Schalter, Strom) |
| Klimaanlage | 10 A | Gebläserelais, A/C-Steuermodul, Schiebedach-Steuermodul, Regensensor |
| FR NEBEL | 10 A | Relais für Nebelscheinwerfer |
| FR-WISCHER | 25 A | Relais für Frontscheibenwischer |
| HECKSCHEIBENWISCHER | 15 A | Heckscheibenwischerrelais |
| DRL | 15 A | Tagfahrlichteinheit |
| RR NEBEL | 10 A | Relais für Nebelschlussleuchte |
| P/WDW LH | 25 A | Fensterheberschalter vorne und hinten (links) |
| UHR | 10 A | Digitaluhr, Audio |
| C/LEICHTER | 15 A | Steckdose |
| DR-SPERRE | 20 A | Schiebedach-Steuermodul, Türentriegelungs-/Türverriegelungsrelais |
| ENTEISER | 15 A | Enteiser für die Frontscheibe |
| STOPPEN | 15 A | Bremslichtschalter |
| ROOM LP | 15 A | Kofferraumlampe, Deckenlampe, Kartenlampe, Digitaluhr |
| AUDIO | 15 A | Audio |
| T/TOR | 15 A | Heckklappen-Entriegelungsrelais |
| SICHERHEIT P/WDW RH | 25 A | Sicherheits-Fensterheberschalter vorn und hinten (rechts) |
| SICHERHEIT P/WDW LH | 25 A | Sicherheits-Fensterheberschalter vorn und hinten (links) |
| P/WDW RH | 25 A | Fensterheberschalter vorne und hinten (rechts) |
| FR P/OUTLET | 15 A | Steckdose |
| T/SIG | 10 A | Warnblinkschalter, Blinker |
| A/BAG IND | 10 A | Airbag-Anzeige (Kombiinstrument), SBR (Beifahrer, hinten) |
| CLUSTER | 10 A | Kombiinstrument, TPMS |
| EINE TASCHE | 15 A | SRS-Steuermodul |
| IGN 1 | 15 A | EPS-Modul, ESP-Schalter |
| SCHEINWERFER | 15 A | Scheinwerferrelais |
| SCHWANZ RECHTS | 10 A | Scheinwerfer (rechts), Handschuhfachleuchte, hintere Kombinationsleuchte (rechts), Kennzeichenleuchte |
| SCHWANZ LINKS | 10 A | Scheinwerfer (links), Hauptschalter für elektrische Fensterheber, hintere Kombinationsleuchte (links), Kennzeichenleuchte |
Belegung der Sicherungen im Motorraum (2011)
| Name | Ampere | Funktion |
|---|---|---|
| Schmelzverbindung: | ||
| GENERATOR | 150 A | Generator, Schmelzsicherungskasten (D4FB/D4EA) |
| MDPS | 80 A | EPS-Steuermodul |
| ABS.2 | 20 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| ABS.1 | 40 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| B+.1 | 50 A | Anschlusskasten für die Instrumententafel |
| RR HTD | 40 A | Anschlusskasten für die Instrumententafel |
| GEBLÄSE | 40 A | Gebläserelais |
| C/FAN | 40 A | Kondensatorlüfter Nr. 1, 2 Relais |
| B+.2 | 50 A | Anschlusskasten für die Instrumententafel |
| IGN.2 | 40 A | Zündschalter, Startrelais |
| IGN.1 | 30 A | Zündschloss |
| ECU | 30 A | Hauptrelais, Antriebsstrangsteuermodul (G4GC) |
| Sicherung: | ||
| ERSATZ.1 | 20 A | (Ersatzteil) |
| FR NEBEL | 15 A | Relais für Nebelscheinwerfer |
| Klimaanlage | 10 A | A/C-Relais |
| GEFAHR | 15 A | Warnblinkschalter, Warnblinkrelais |
| F/PUMPE | 15 A | Kraftstoffpumpenrelais |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Generator (D4EA) |
| ECU.3 | 10 A | ECM (D4FB/D4EA) |
| ECU.4 | 20 A | ECM (D4FB/D4EA) |
| INJ | 15 A | A/C-Relais, Kraftstoffpumpenrelais, Einspritzventil Nr. 1, 2, 3, 4 (G4FC/G4GC), PCM (G4FC/G4GC), Leerlaufdrehzahlsteller (G4FC/G4GC), Wegfahrsperrenmodul (D4FB) usw. |
| SNSR.2 | 10 A | Impulsgeber A', 'B, TCM (D4FB), Bremslichtschalter (G4FC/G4GC), Fahrzeuggeschwindigkeitssensor usw. |
| HORN | 15 A | Hupenrelais |
| Abs | 10 A | ESP-Steuermodul, ABS-Steuermodul, Mehrzweck-Prüfstecker |
| ECU.2 | 10 A | Zündspule Nr. 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Rückfahrscheinwerferschalter, Getriebebereichsschalter, Tempomatmodul |
| H/LP LO RH | 10 A | Scheinwerfer (rechts), Scheinwerfer-Nivellierungssteller (rechts) |
| H/LP LO LH | 10 A | Scheinwerfer (links), Stellmotor für die Leuchtweitenregulierung (links), Schalter für die Leuchtweitenregulierung der Scheinwerfer |
| H/LP HI | 20 A | Scheinwerfer-Hi-Relais |
| SNSR.1 | 10 A | Wegfahrsperrenmodul (G4FC/G4GC), Bremslichtschalter (D4FB), Lambdasensor (D4FB) usw. |
| ERSATZTEIL | 10 A | (Ersatzteil) |
| ERSATZTEIL | 15 A | (Ersatzteil) |
| ERSATZTEIL | 20 A | (Ersatzteil) |
Motorraum (Dieselkasten)
| Name | Ampere | Funktion |
|---|---|---|
| GLÜHKERZE SCHMELZVERBINDUNG | 80 A | Glühkerze, Lufterhitzer |
| PTC-HEIZUNG Nr. 1 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 1 |
| PTC-HEIZUNG #2 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 2 |
| PTC-HEIZUNG #3 SCHMELZVERBINDUNG | 50 A | PTC-Heizung 3 |
| SCHMELZVERBINDUNG FÜR KRAFTSTOFFFILTERHEIZUNG | 30 A | Kraftstofffilterheizung |
| GLÜHKERZENRELAIS | - | Glühkerzenrelais |
| PTC-HEIZUNGSRELAIS Nr. 1 | - | PTC-Heizungsrelais 1 |
| PTC-HEIZUNGSRELAIS Nr. 2 | - | PTC-Heizungsrelais 2 |
| PTC-HEIZUNGSRELAIS Nr. 3 | - | PTC-Heizungsrelais 3 |
| KRAFTSTOFFFILTERHEIZUNGSRELAIS | - | Relais für Kraftstofffilterheizung |
Belegung Sicherungskasten und Relais Hyundai i30 | Baujahr 2012-2017
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
Position des Sicherungskastens im Motorraum
Hauptsicherung
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt.
Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Es ist zum Zeitpunkt der Drucklegung korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.

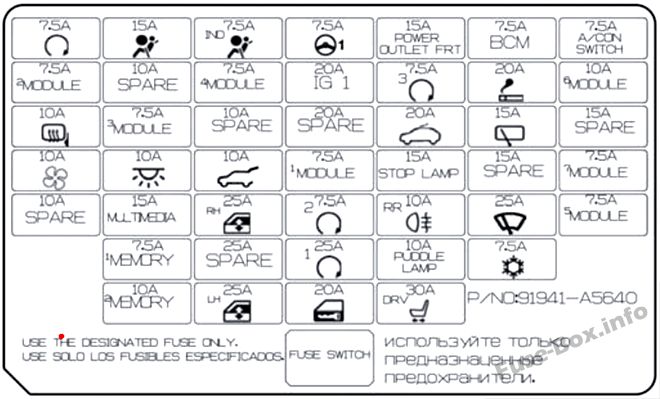

Sicherungskastendiagramm Armaturenbrett (2012, 2013)

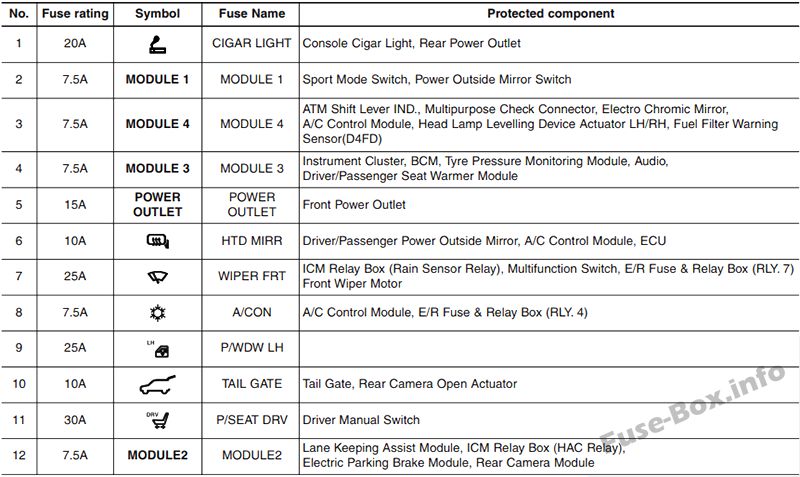

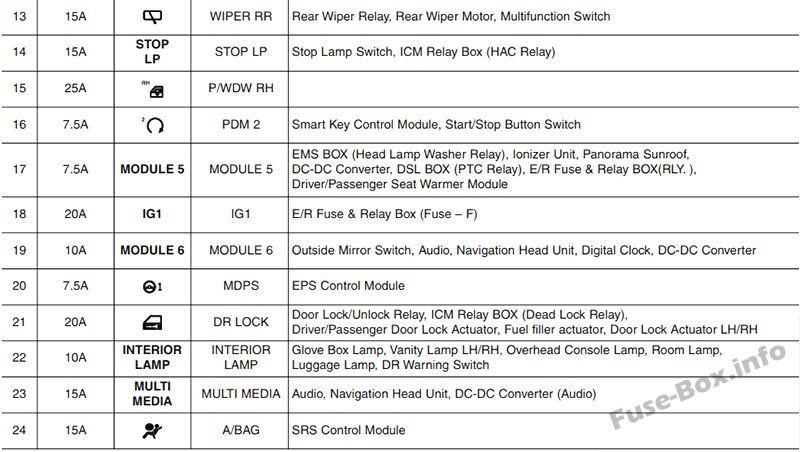

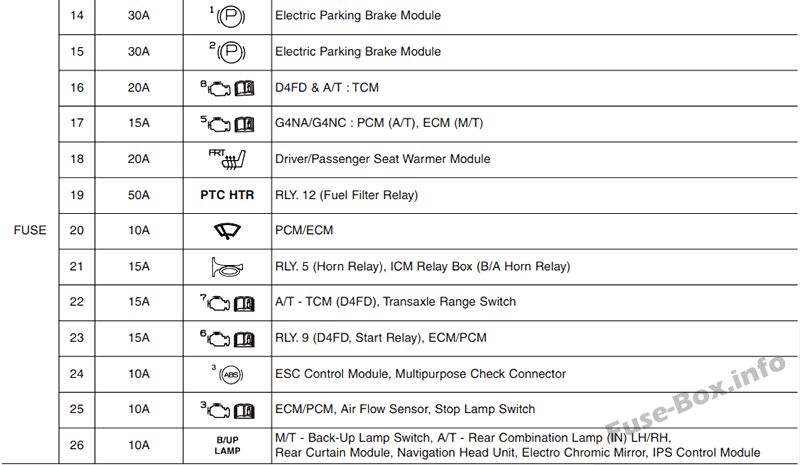

Belegung der Sicherungen im Armaturenbrett (2012, 2013)
Motorraum

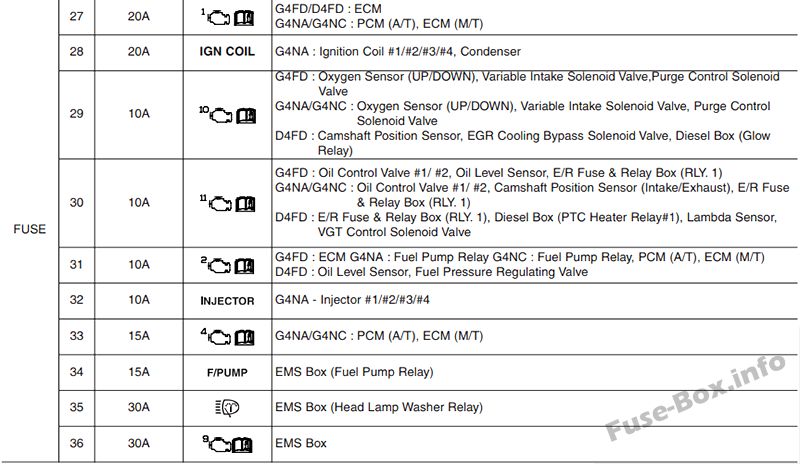

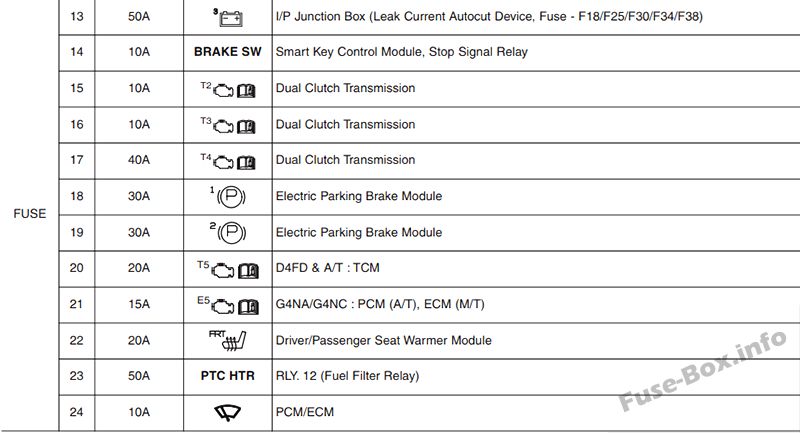

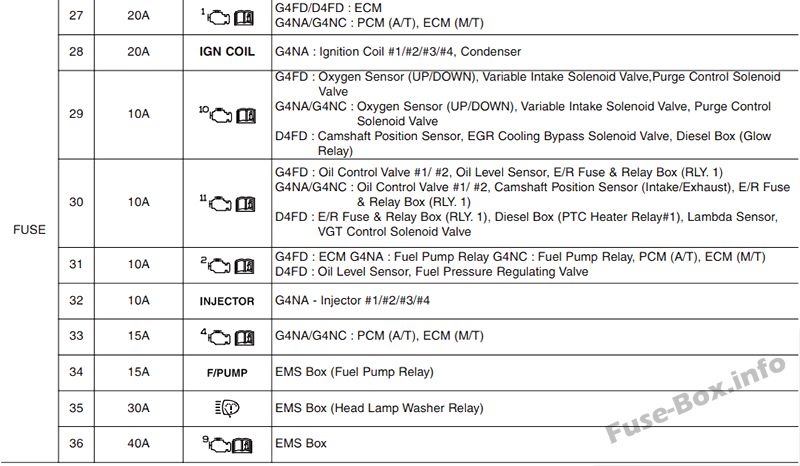

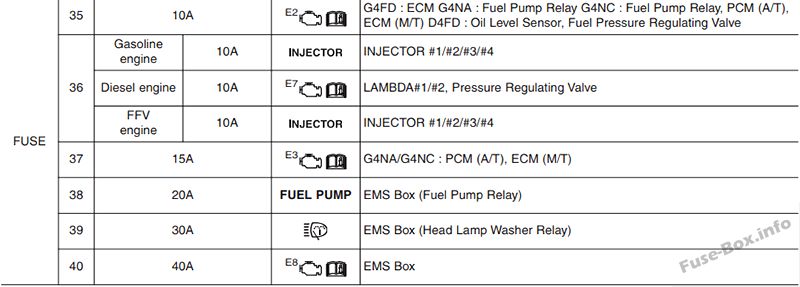

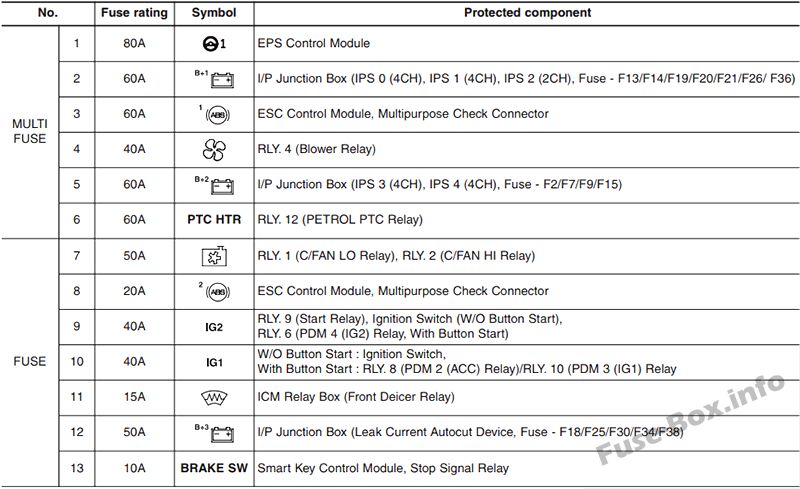

Belegung der Sicherungen im Motorraum (2012, 2013)

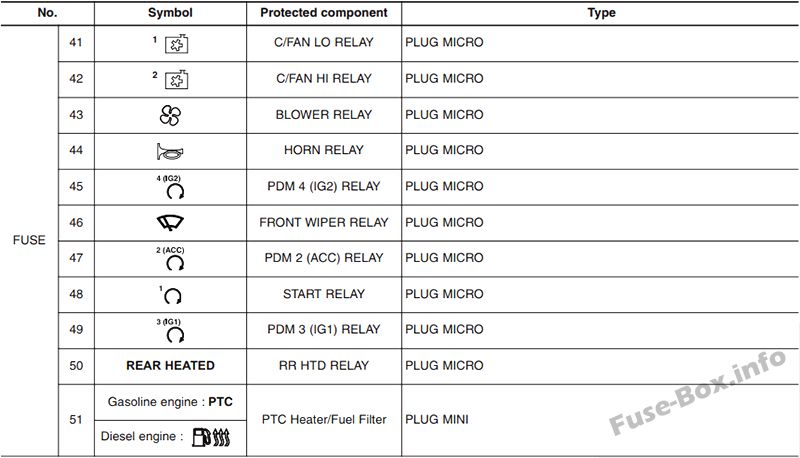

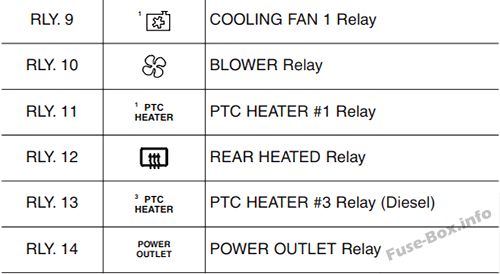

Belegung des Relais

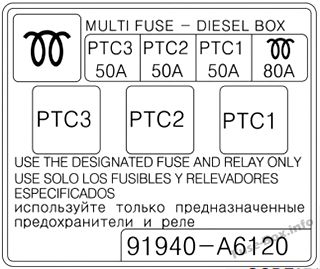

Motorraum-Unterverkleidung (nur Diesel)

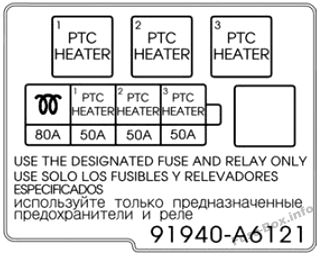

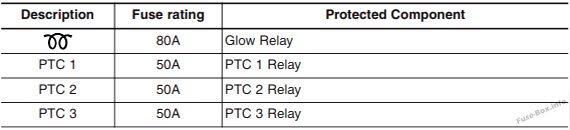

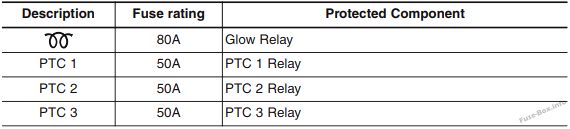

Belegung der Sicherungen im Motorraum-Hilfsblech (2012, 2013)
Armaturenbrett (2013 UK)

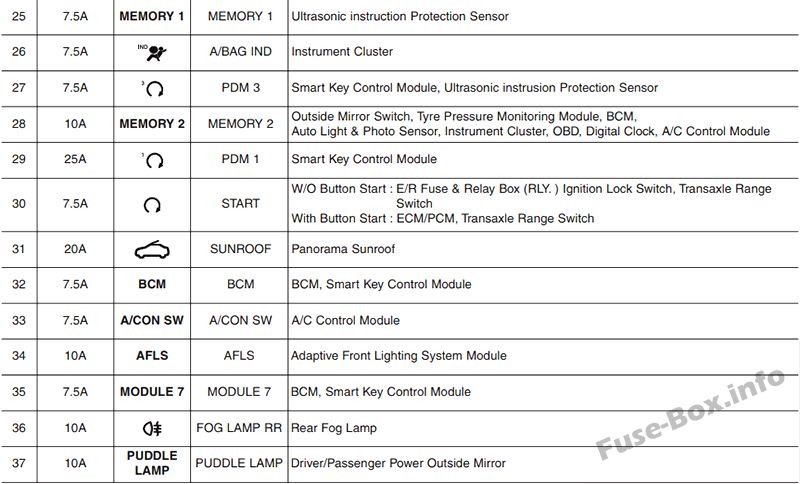

Belegung der Sicherungen im Armaturenbrett (2013 UK)

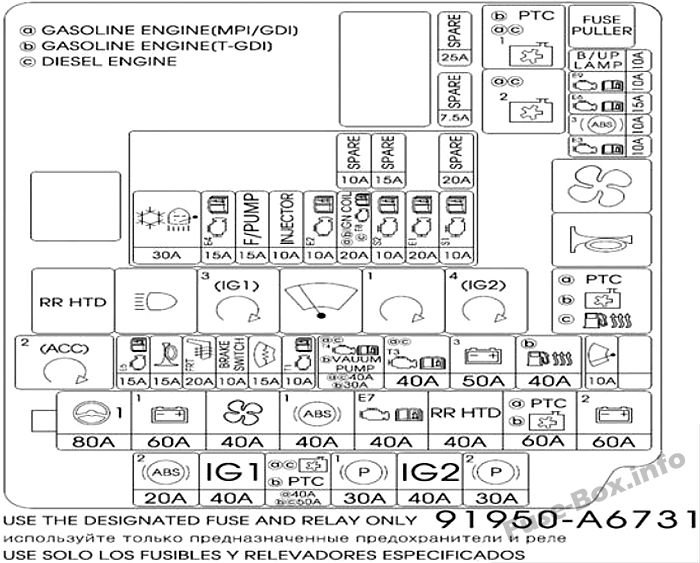

Motorraum

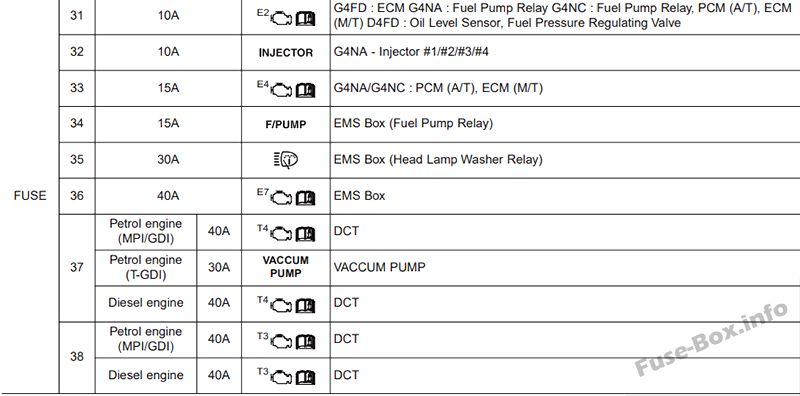

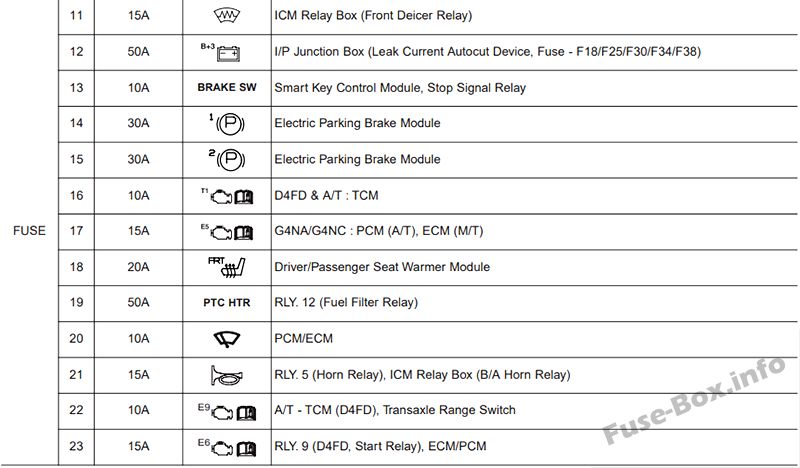

Belegung der Sicherungen im Motorraum (2013 UK)

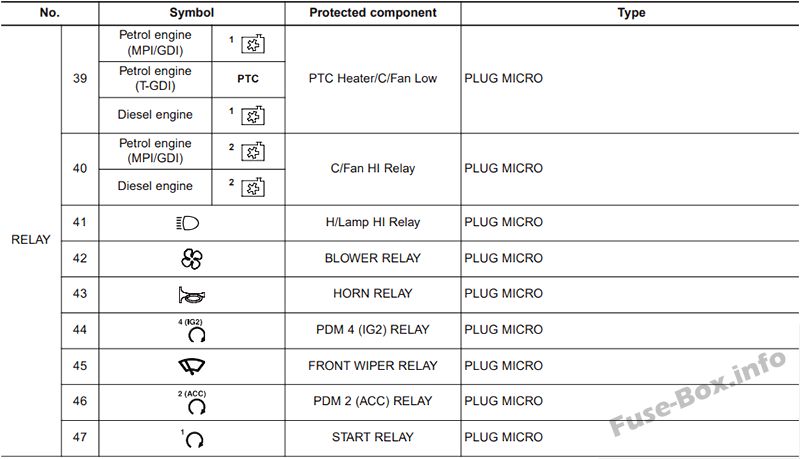

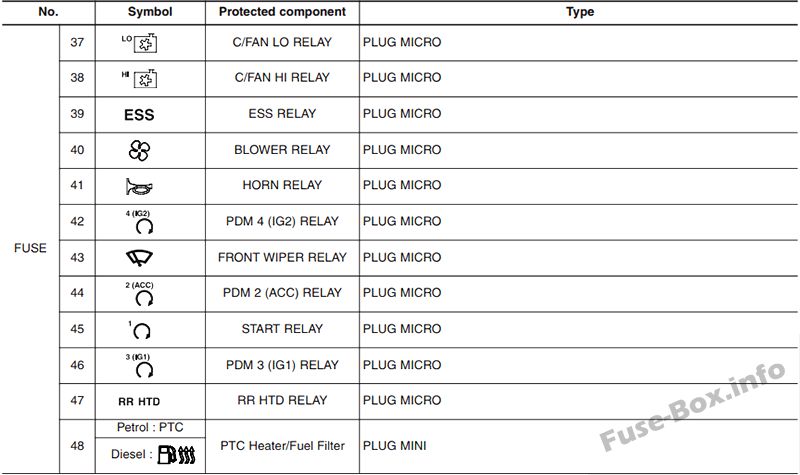

Belegung des Relais
Motorraum-Unterverkleidung (nur Diesel)
Belegung der Sicherungen im Motorraum-Hilfspanel (2013 UK)
Armaturenbrett (2015, 2016)

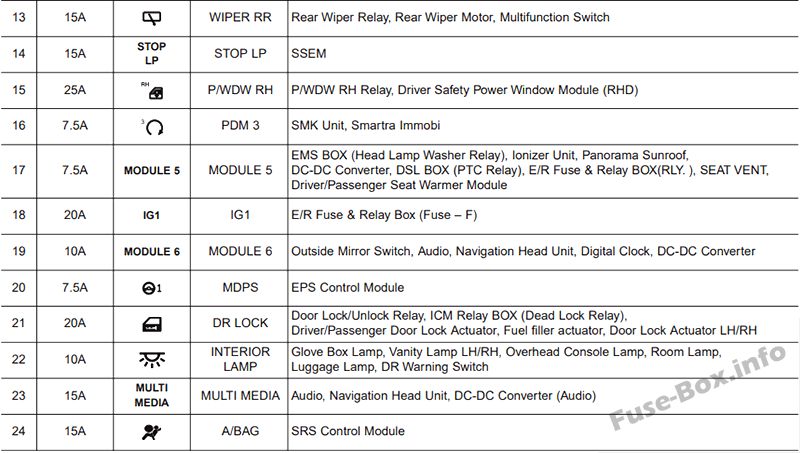

Belegung der Sicherungen im Armaturenbrett (2015, 2016)
Motorraum
Belegung der Sicherungen im Motorraum (2015, 2016)
Belegung des Relais
Motorraum-Unterverkleidung (nur Diesel)

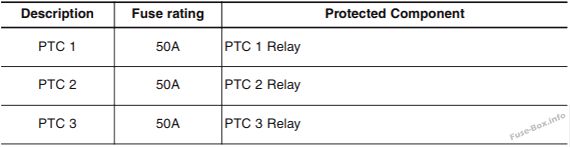

Belegung der Sicherungen im Motorraum-Hilfsblech (2015, 2016)
Armaturenbrett (2015 UK)

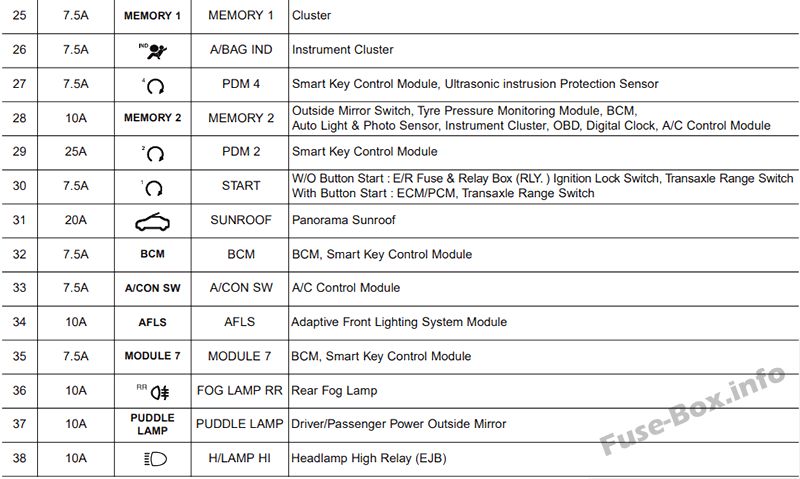

Belegung der Sicherungen im Armaturenbrett (2015 UK)
Motorraum
Belegung der Sicherungen im Motorraum (2015 UK)
Belegung des Relais
Motorraum-Unterverkleidung (nur Diesel)
Belegung der Sicherungen im Motorraum-Hilfspanel (2015 UK)
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Hyundai i30 | Baujahr 2018-2019
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

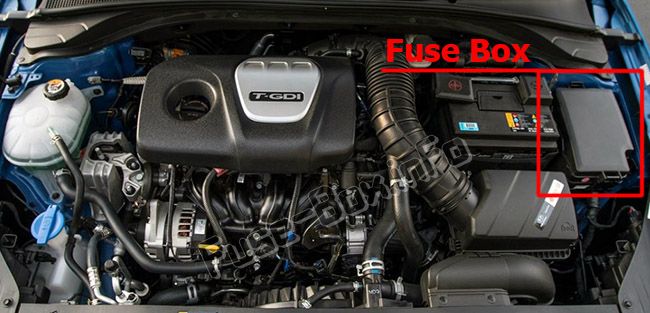

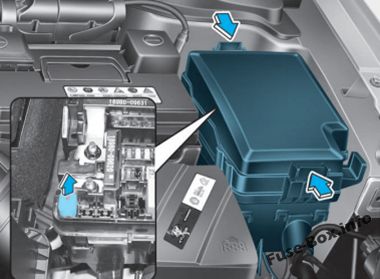

Position des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum (linke Seite).
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Es ist zum Zeitpunkt der Drucklegung korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.

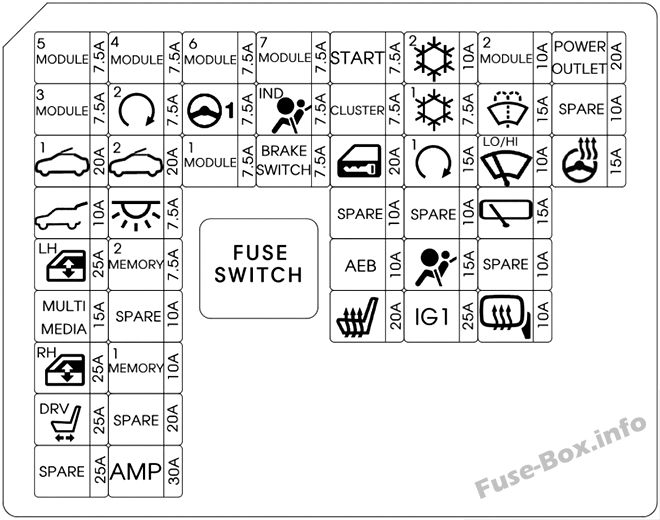

Sicherungskastendiagramm Armaturenbrett (2018)

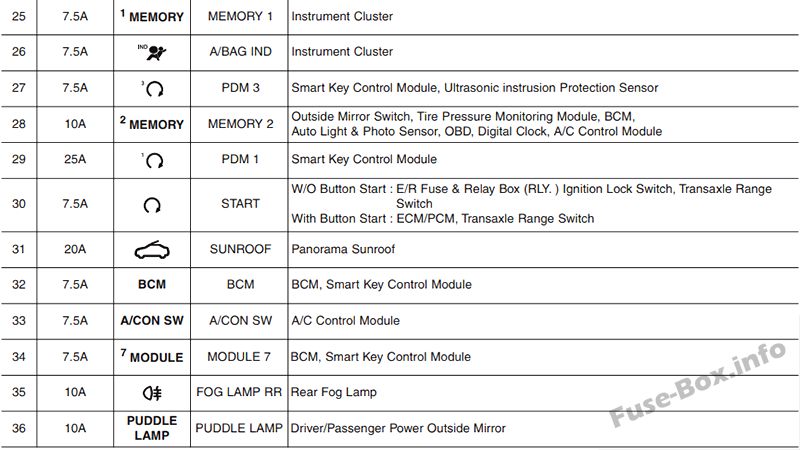

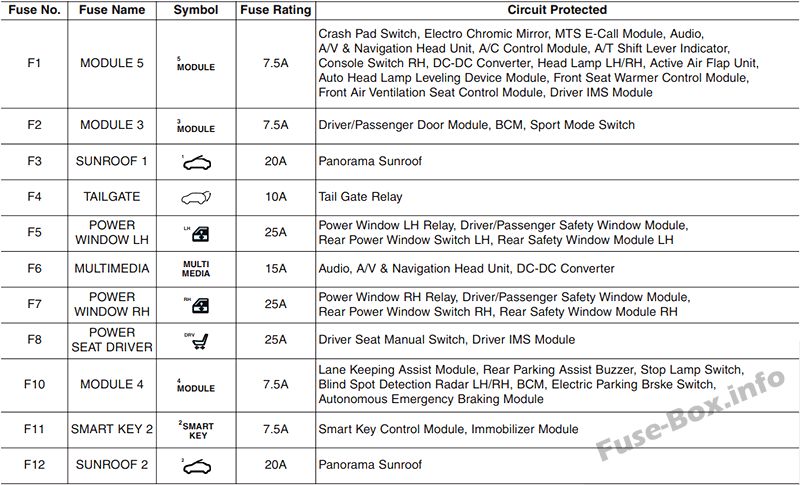

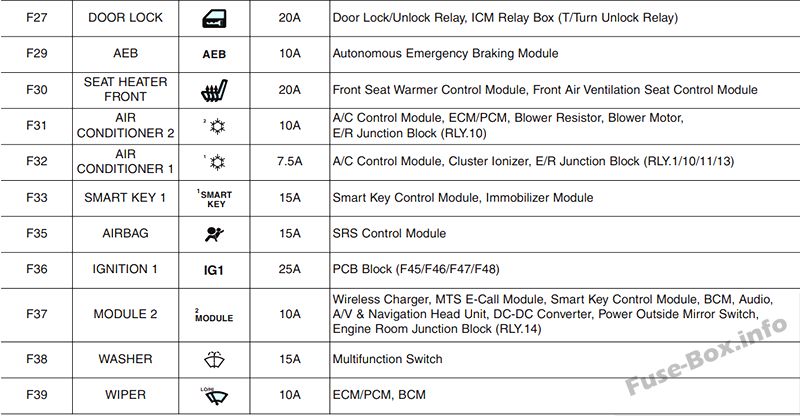

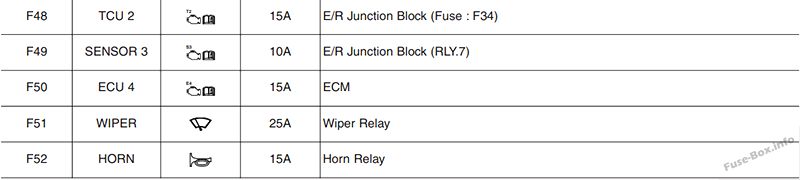

Belegung der Sicherungen im Armaturenbrett (2018)
Motorraum

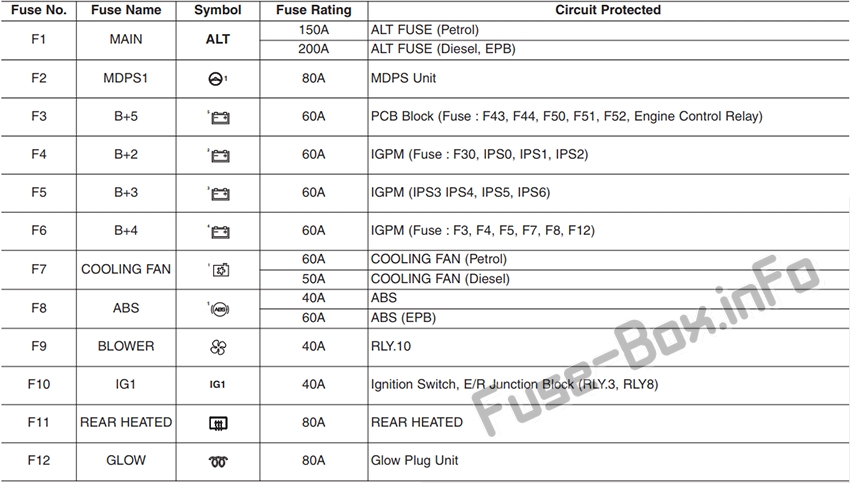

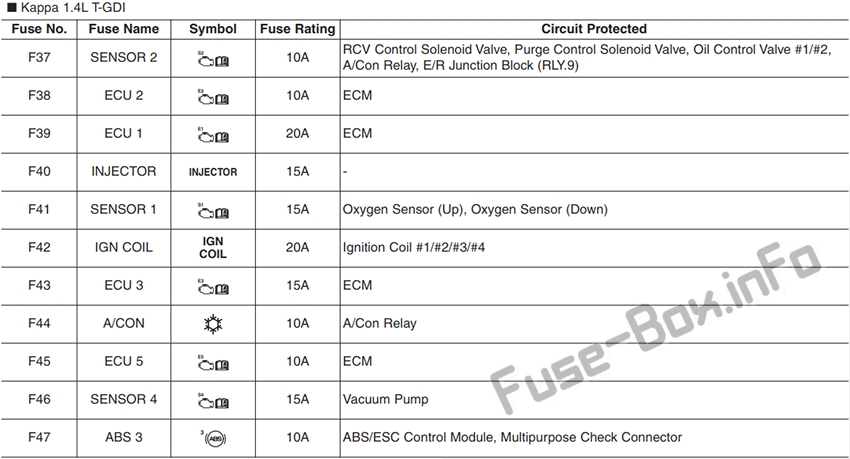

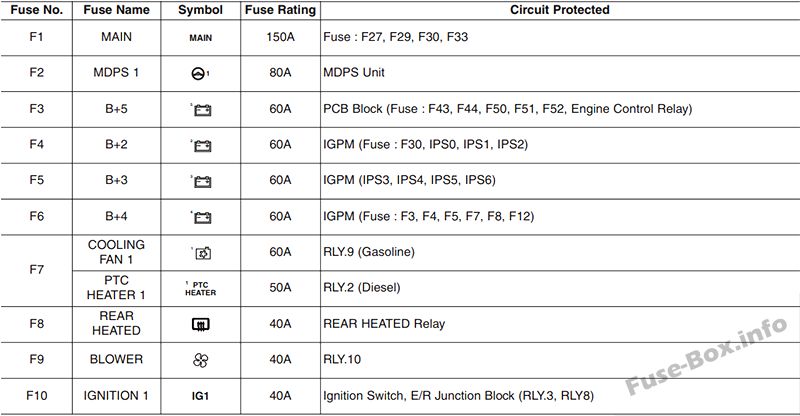

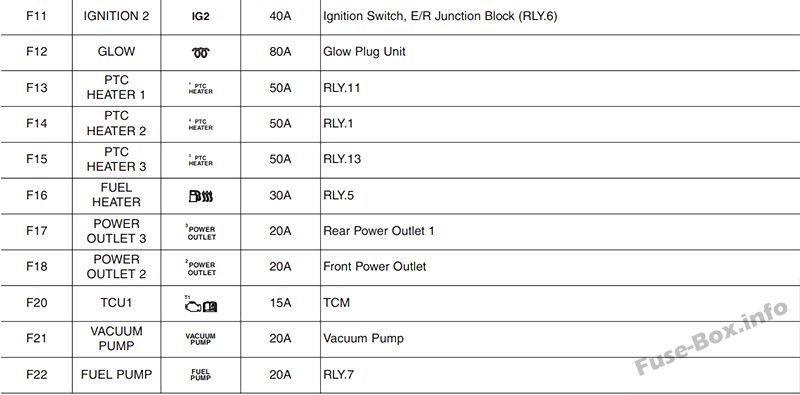

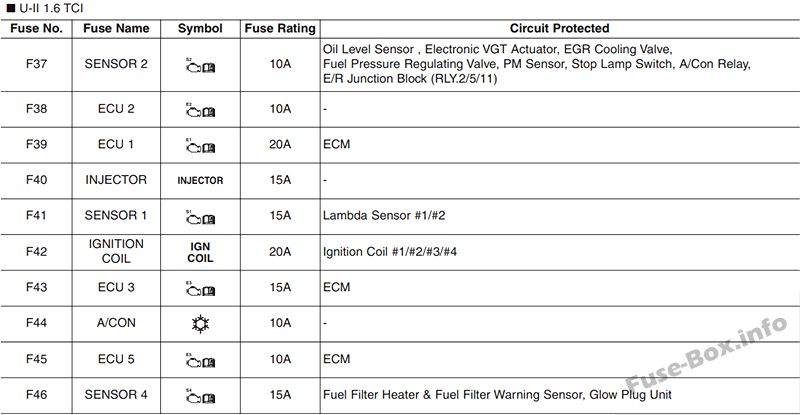

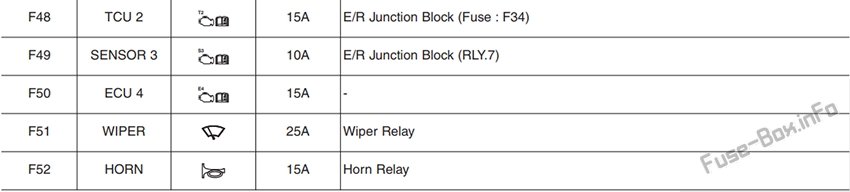

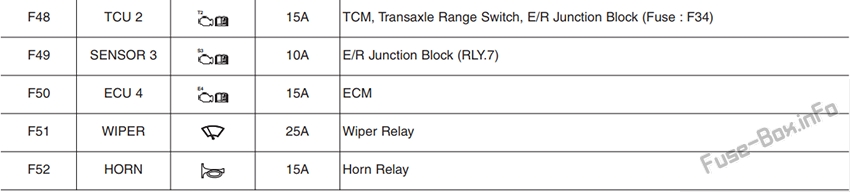

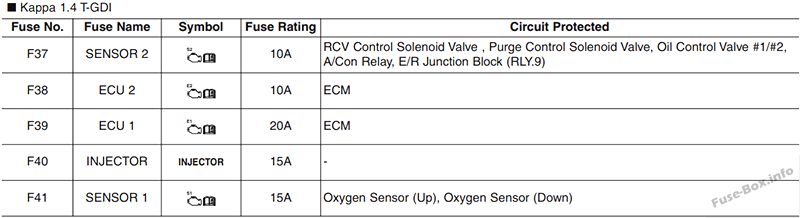

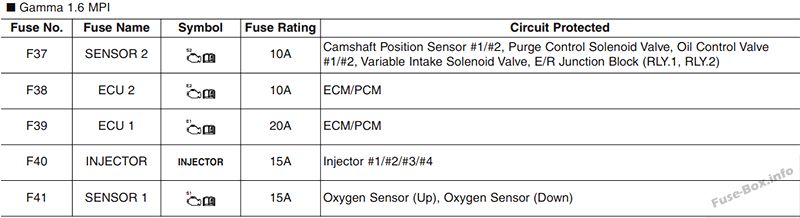

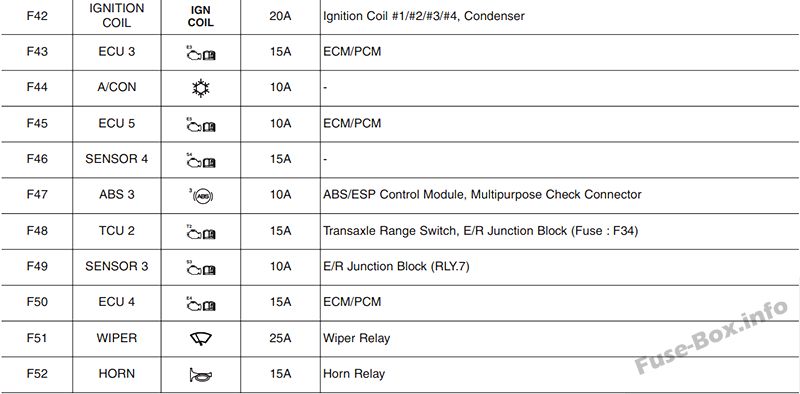

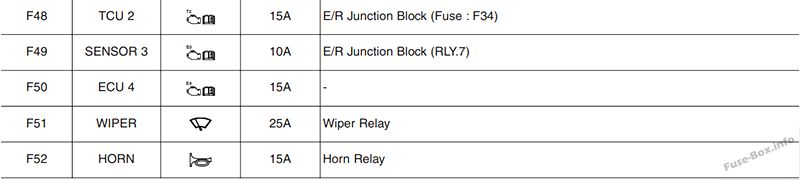

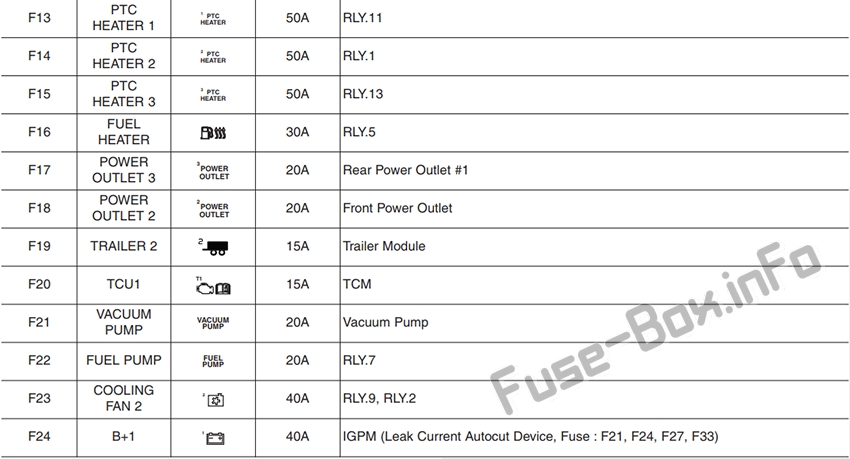

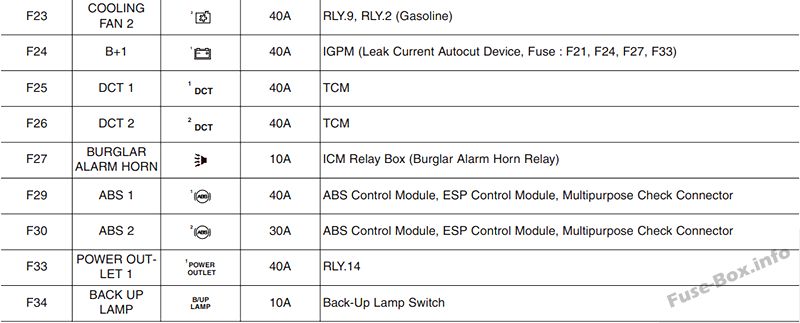

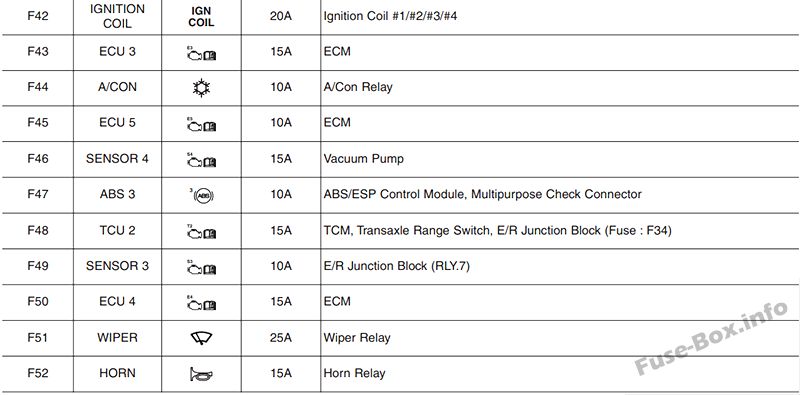

Belegung der Sicherungen im Motorraum (2018)

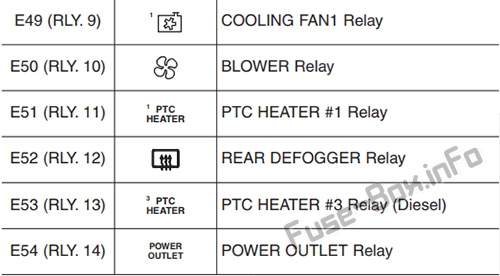

Zuordnung der Staffel (2018)

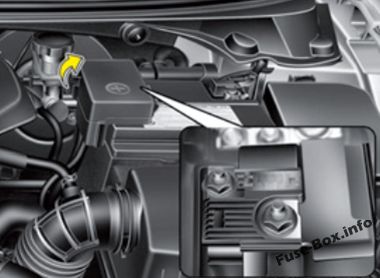

Batteriepolabdeckung
Armaturenbrett (2019 UK)

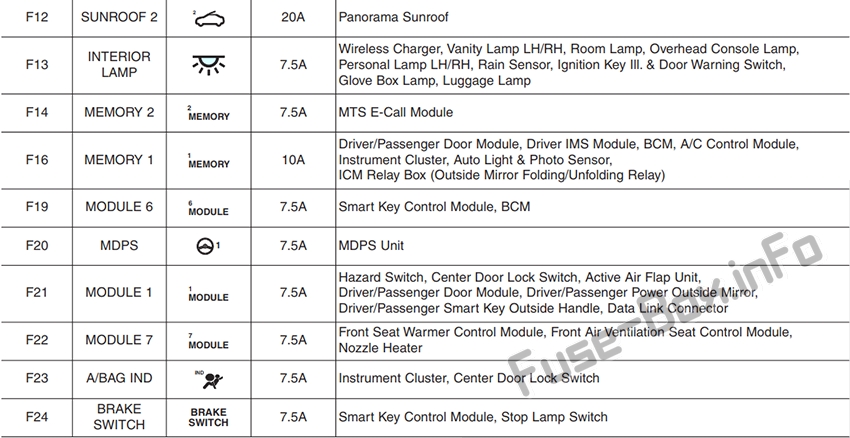

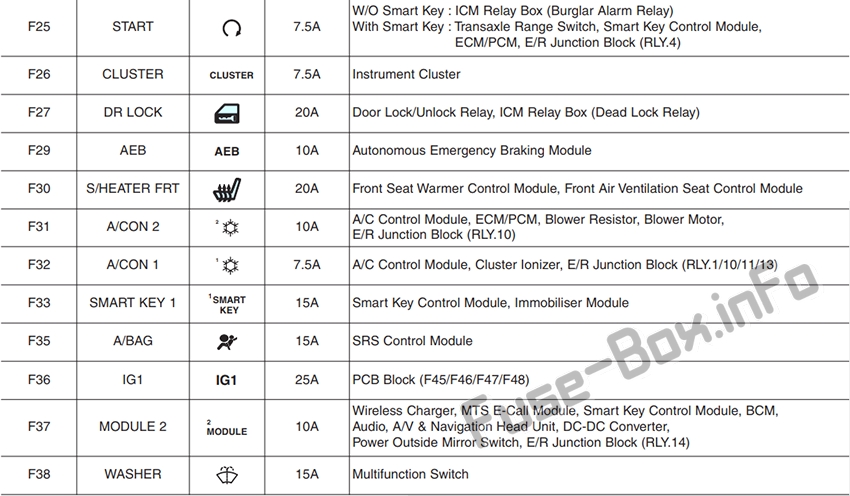

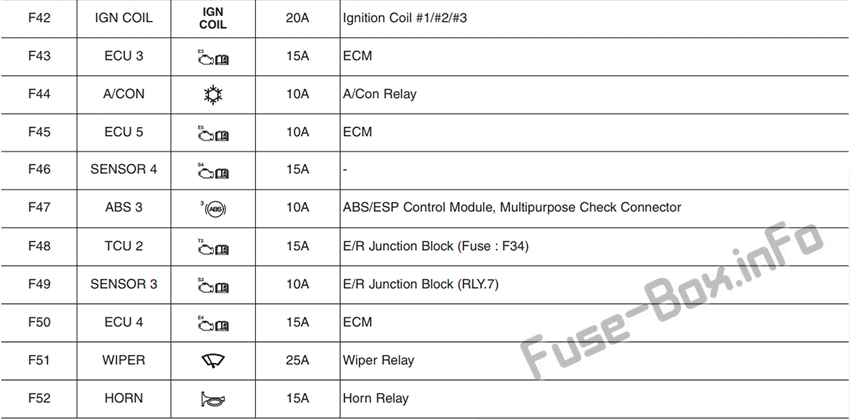

Belegung der Sicherungen im Armaturenbrett (2019)
Motorraum

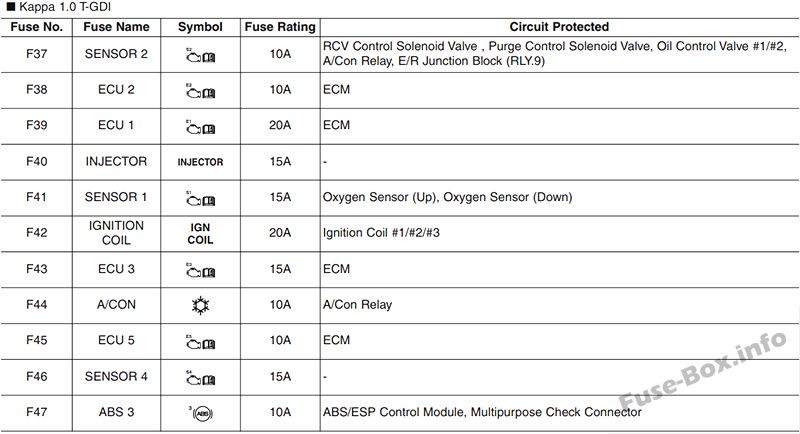

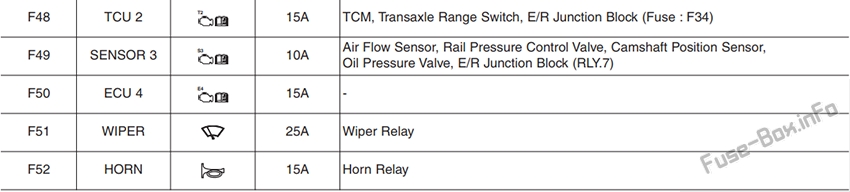

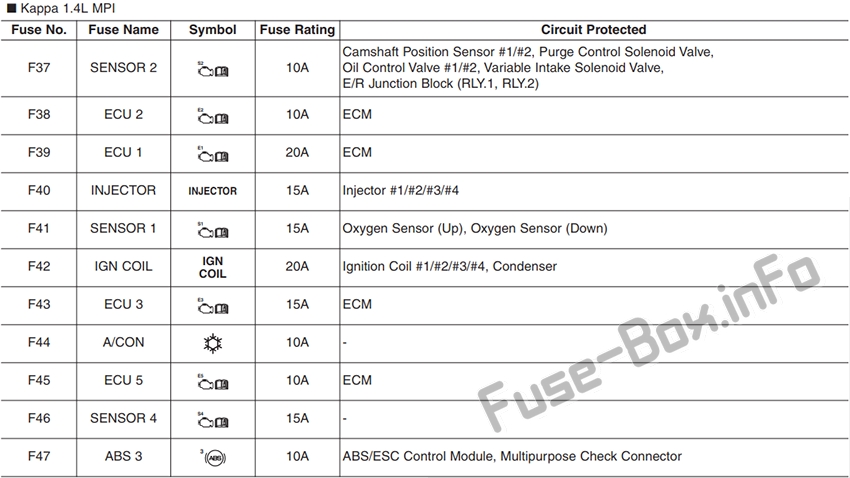

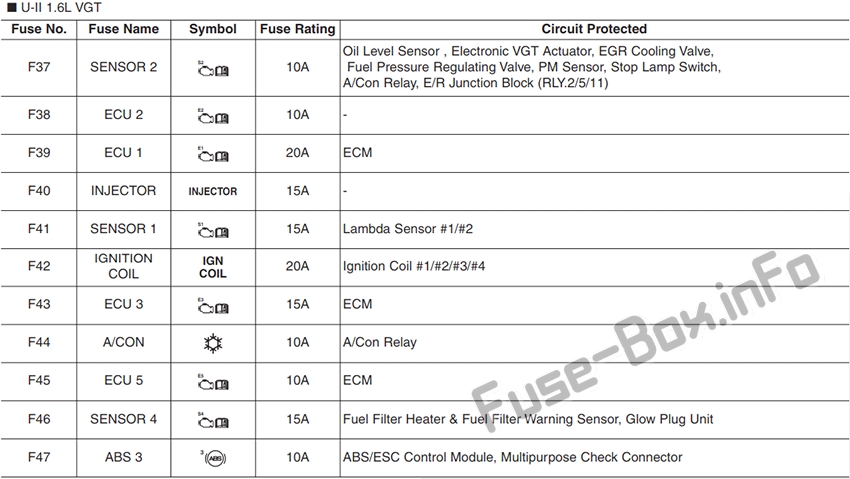

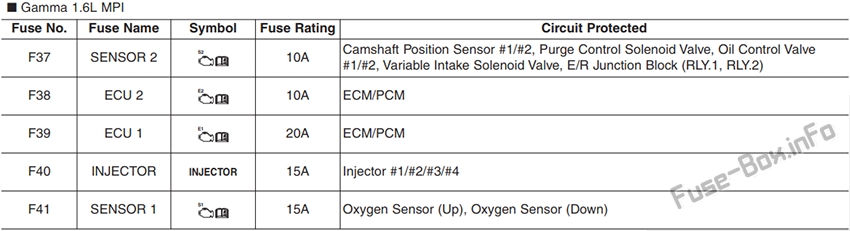

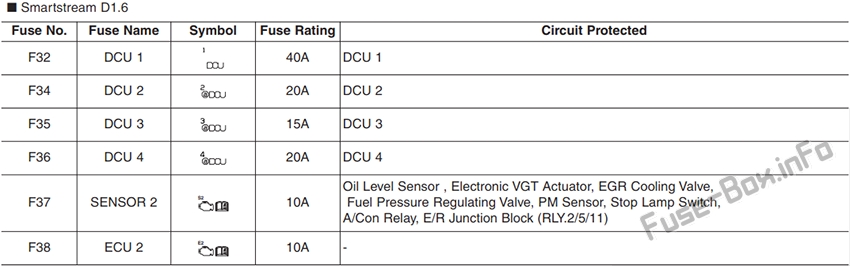

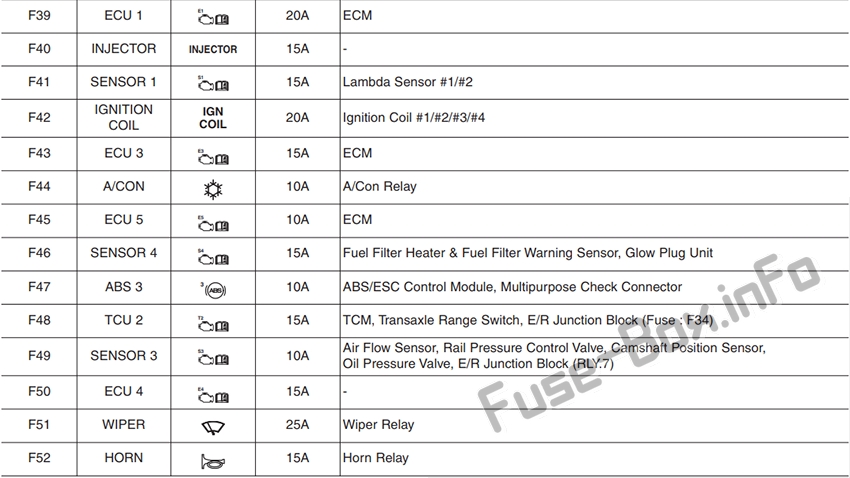

Belegung der Sicherungen im Motorraum (2019)

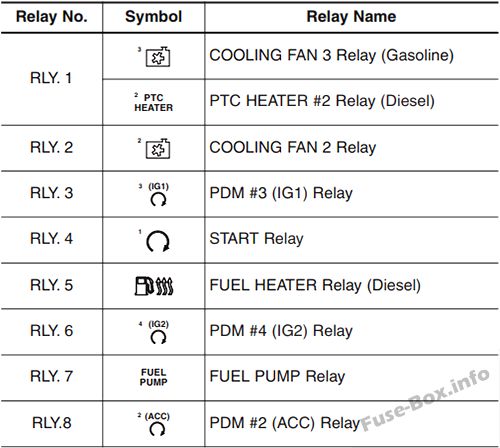

Zuordnung der Staffeln (2019)
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Hyundai i30
Alle 129 Artikel
Inspektion & Service
Hyundai i30 Inspektion zurücksetzen | Intervalle resetten (+ Ölwechsel)
Technische Daten
Hyundai i30: Zahnriemen oder Steuerkette - Alle Modelle in der Tabelle
Navi-Update
Hyundai Navi Update per SD-Karte | 2025 & 2026 Download
Probleme & Mängel
Die Hyundai Warnleuchte "Gelbes Ausrufezeichen" (z.B. Reifendruck)
Reifen & Felgen
Hyundai i30N Reifendruck | Drehmoment der Radschrauben | Tabelle
Schlüsselbatterie
Schlüsselbatterie am Hyundai i30 wechseln | für alle Modelle (+ Anlernen) | Video
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
