In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Hyundai Santa Fe samt einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Hyundai Santa Fe | Baujahr 2007-2012

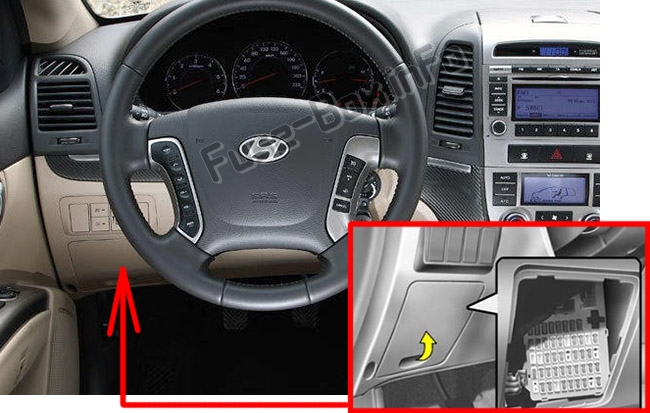

Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich im Armaturenbrett (auf der Fahrerseite) hinter der Abdeckung.
Position des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum (linke Seite).
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt.
Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar. Es ist zum Zeitpunkt der Drucklegung korrekt.
Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.

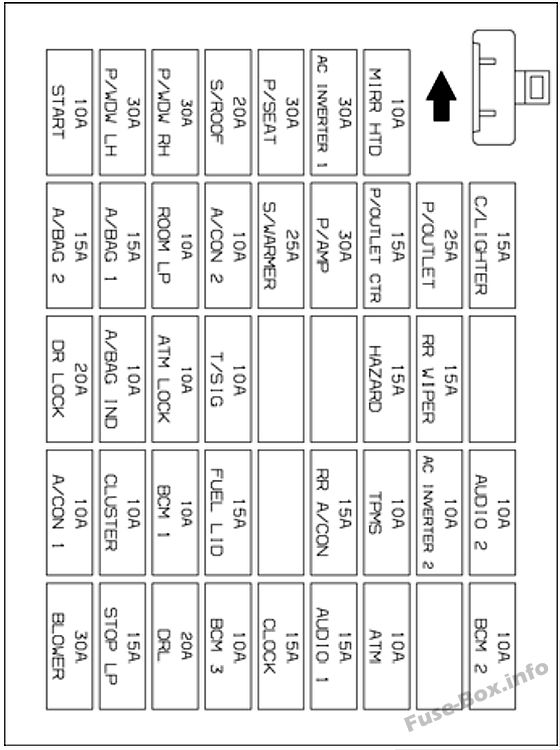

Sicherungskastendiagramm Armaturenbrett (2007-2009)
Belegung der Sicherungen im Armaturenbrett (2007, 2008, 2009)
| Name | Ampere | Funktion |
|---|---|---|
| C/LEICHTER | 15 A | ZIGARETTENANZÜNDER |
| P/OUTLET | 25 A | VORDERER STROMAUSGANG, HINTERER STROMAUSGANG |
| P/OUTLET CTR | 15 A | ZENTRUM STECKDOSE |
| AUDIO #2 | 10 A | POWER-AUSSENSPIEGELSCHALTER, AUDIO, ATM-TASTENSCHLOSS-STEUERMODUL, DIGITALUHR |
| RR-WISCHER | 15 A | MULTIFUNKTIONSSCHALTER, HECKWISCHER-STEUERMODUL, HECKWISCHERMOTOR |
| IMS | 10 A | REGENSENSOR |
| BCM Nr. 2 | 10 A | RHEOSTAT, BCM, INSTRUMENTEN-CLUSTER |
| A/CON2 | 10 A | A/C-STEUERMODUL, INCAR- und FEUCHTIGKEITSSENSOR, HIGH-GEBLÄSE-RELAIS, HINTERER A/CON-SCHALTER, ICM-RELAIS-KASTEN, AQS-SENSOR, SCHIEBEDACHMOTOR, GEBLÄSE-SICHERUNG, ELEKTRO-CHROM-SPIEGEL |
| GEBLÄSE | 30 A | GEBLÄSERELAIS, GEBLÄSEMOTOR, A/C-STEUERMODUL |
| A/CON1 | 10 A | A/C-STEUERMODUL |
| A/TASCHE Nr. 1 | 15 A | SRS-STEUERMODUL |
| A/BAGIND | 10 A | PAB-EIN/AUS-SCHALTER, INSTRUMENTEN-CLUSTER |
| T/SIG | 10 A | NOTSCHALTER |
| Geldautomatenschloss | 10 A | MULTIFUNKTIONSSCHALTER, LENKWINKELSENSOR, ESC-SCHALTER, ATM-TASTENSPERRE-STEUERMODUL, SITZWÄRMERMODUL |
| BCM Nr. 1 | 10 A | ÖLSTANDSENSORMODUL, BCM |
| CLUSTER | 10 A | INSTRUMENTEN-CLUSTER, VORERREGUNGSWIDERSTAND, BCM, GENERATOR, SEMIAKTIVES STEUERMODUL (BENZIN) |
| START | 10 A | EINBRUCHALARMRELAIS |
| P/AMP | 30 A | DELPHI AMP |
| WÄRMER | 25 A | SITZWÄRMER-STEUERMODUL |
| P/SITZ | 30 A | Elektrischer Sitzschalter |
| RRA/CON | 15 A | ICM-RELAISKASTEN |
| RR NEBEL/BWS | 10 A | ICM-RELAISKASTEN |
| S/DACH | 20 A | SCHIEBEDACHMOTOR |
| MIRRHTD | 10 A | HECKSCHEIBENSCHALTER, STROMVERSORGUNG DES AUSSENSPIEGELMOTORS |
| DFVLOCK | 20 A | TÜRVERRIEGELUNGS-(UN)-RELAIS, ICM-RELAISKASTEN |
| STOP LP | 15 A | Bremslichtschalter |
| KRAFTSTOFFDECKEL | 15 A | TANKDECKELSCHALTER |
| Geldautomat | 10 A | SCHLÜSSELMAGNET, SPORTMODUSSCHALTER, SEMIAKTIVES MAGNETVENTIL (BENZIN), INSTRUMENTENGERÄT, GEPÄCKLEUCHTE, KARTENLEUCHTE, PERSÖNLICHE HECKLEUCHTE, |
| ROOM LP | 10 A | ZIMMERLEUCHTE, VORDERTÜRLEUCHTE, CARGO-LEUCHTE, SCHNEIDELAMPENSCHALTER |
| BCM #3 | 10 A | TÜRWARNSCHALTER, BCM, SICHERHEITSANZEIGE |
| UHR | 15 A | A/C-STEUERMODUL, DATENVERBINDUNGSANSCHLUSS, DIGITALUHR |
| AUDIO #1 | 15 A | DELPHI AUDIO |
| GEFAHR | 15 A | Gefahrenschalter, Gefahrenrelais |
| P/WDWLH | 30 A | Hauptschalter für elektrische Fensterheber, Fensterheberschalter hinten links |
| P/WDWRH | 30 A | Hauptschalter für elektrische Fensterheber, Fensterheberschalter hinten rechts |
| AC-WECHSELRICHTER 1 | 30 A | AC-WECHSELRICHTER |
| AC-WECHSELRICHTER2 | 10 A | AC-WECHSELRICHTER |
| TPMS | 10 A | REIFENDRUCK-KONTROLLSYSTEM |
| A/BAG2 | 15 A | AIRBAG |
| T/SIG | 10 A | SIGNAL LICHT ANMACHEN |
| DRL | 20 A | TAGFAHRLICHT (FALLS INSTALLIERT) |
Motorraum
Belegung der Sicherungen im Motorraum (2007, 2008, 2009)
| Name | Ampere | Funktion |
|---|---|---|
| ALT | 150 A | GENERATOR |
| Klimaanlage | 10 A | A/CON-RELAIS |
| RRHTD | 30 A | RRHTD-RELAIS |
| BLR | 40 A | I/P-ANSCHLUSSKASTEN |
| BATT | 50 A | I/P-ANSCHLUSSKASTEN |
| PM/DW | 40 A | I/P-ANSCHLUSSKASTEN |
| ESC #1 | 40 A | ABS-STEUERMODUL, ESC-STEUERMODUL, MEHRZWECK-PRÜFVERBINDER |
| ESC #2 | 20 A | ABS-STEUERMODUL, ESC-STEUERMODUL, MEHRZWECK-PRÜFVERBINDER |
| ENTEISER | 15 A | ENTEISER-RELAIS |
| ECU HAUPT | 40 A | MOTORSTEUERRELAIS |
| HORN | 15 A | HUPENRELAIS |
| IG-SPULE | 20 A | ZÜNDSPULE Nr. 1 ~ Nr. 6 (Benzin), Kondensator (Benzin) |
| SENSOR Nr. 3 | 15 A | SPÜLUNGSSTEUER-MAGNETVENTIL (Benzin), VARIABLES Ansaugkrümmerventil (Benzin), PCM (Benzin), Ölregelventil (Benzin) |
| RAD-FAN | 40 A | RAD FAN RELAIS |
| Betrüger Fan | 30 A | CON FAN #1 RELAIS, CON FAN #2 RELAIS |
| SENSOR Nr. 2 | 15 A | Luftmassenmesser (Benzin), Sauerstoffsensor Nr. 1 bis Nr. 4 (Benzin), PCM (Benzin) |
| SENSOR Nr. 1 | 10 A | Wegfahrsperrenmodul, Einspritzventil Nr. 1 bis Nr. 6 (Benzin), PCM (Benzin), Klimaanlagenrelais, Kraftstoffpumpenrelais |
| BENZINPUMPE | 15 A | KRAFTSTOFFPUMPENRELAIS |
| H/LP LO LH | 15 A | H/LP LO LH RELAIS |
| H/LP LO RH | 15 A | H/LP LO RH RELAIS |
| FR NEBEL | 10 A | FR-NEBEL-RELAIS |
| H/LP | 10 A | I/P-ANSCHLUSSKASTEN |
| FR-WISCHER | 25 A | FR-WISCHERRELAIS, REGEN-SNSR-RELAIS, VORDERWISCHERMOTOR, MULTIFUNKTIONSSCHALTER |
| H/LP HI | 20 A | H/LP HI RELAIS |
| H/LP HI IND | 10 A | SCHEINWERFER, KOMBIINSTRUMENTE |
| IGN Nr. 1 | 40 A | ZÜNDSCHLOSS |
| IGN #2 | 40 A | ZÜNDSCHALTER, STARTRELAIS |
| KÖDER | 50 A | I/P-ANSCHLUSSKASTEN |
| Geldautomat | 20 A | ATM-RELAIS (Benzin), AWD-ECM |
| TCU | 15 A | PCM (Benzin) |
| ALT-DSL | 10 A | GENERATOR |
| ECU | 10 A | FAHRZEUGGESCHWINDIGKEITSSENSOR, PCM (Benzin), halbaktives Steuermodul (Benzin) |
| KÜHLUNG | 10 A | CON FAN #1 RELAIS, CON FAN #2 RELAIS |
| B/UP UP | 10 A | Eingangsgeschwindigkeitssensor, Ausgangsgeschwindigkeitssensor, Getriebebereichsschalter, Rückfahrscheinwerferschalter |
| ESC | 10 A | ABS-STEUERMODUL, ESC-STEUERMODUL, Gierratensensor, AWD-ECM, Bremslichtschalter (Benzin), Mehrzweck-Prüfstecker |
| SCHWANZ LINKS | 10 A | HINTERE KOMBINATIONSLEUCHTE LINKS, POSITIONSLEUCHTE LINKS |
| SCHWANZ RECHTS | 10 A | HINTERE KOMBINATIONSLEUCHTE RECHTS, POSITIONSLEUCHTE RECHTS HANDSCHUHFACHLAGER, ICM-RELAISKASTEN |
| ERSATZTEIL | 10 A | - |
| ERSATZTEIL | 15 A | - |
| ERSATZTEIL | 20 A | - |
| ERSATZTEIL | 25 A | - |
| ERSATZTEIL | 30 A | - |
Belegung der Sicherungen im Armaturenbrett (2010, 2011, 2012)
| Name | Ampere | Funktion |
|---|---|---|
| START | 10 A | Einbruchmelderelais |
| P/WDW LH | 25 A | Fensterheber-Hauptschalter, Fensterheberschalter hinten links |
| P/WDW RH | 25 A | Hauptschalter für elektrische Fensterheber, Schalter für elektrische Fensterheber bei Beifahrerseite, Schalter für elektrische Fensterheber hinten rechts |
| S/DACH | 20 A | Schiebedachmotor |
| P/SITZ | 30 A | Manueller Schalter für Fahrer-/Beifahrersitz, Schalter für die Lordosenstütze des Fahrers |
| SICHERHEITSPWR | 25 A | Sicherheits-Fensterhebermodul |
| MIRR HTD | 10 A | Schalter für Heckscheibenheizung, elektrischer Außenspiegel für Fahrer/Beifahrer |
| A/BEUTEL 2 | 15 A | Digitaluhr und Telltail |
| A/TASCHE 1 | 15 A | SRS-Steuermodul, PODS-Modul |
| ROOM LP | 10 A | Kombiinstrument (IND.), Fahrer-/Beifahrertürleuchte, MAP-Leuchte, Innenraumleuchte, Laderaumleuchte, Fahrer-/Beifahrer-Schminktischschalter |
| Klimaanlage | 10 A | A/C-Steuermodul, Cluster-Ionisator, Incar-Sensor, Schiebedachmotor, elektrochromer Spiegel, Gebläserelais, GM02 (Masse), Home Link |
| AC-WECHSELRICHTER | 25 A | AC-Wechselrichtermodul |
| P/AMP | 30 A | Ampere |
| P/OUTLET CTR | 15 A | Zentrale Steckdose |
| P/OUTLET | 25 A | Steckdose vorne und Zigarettenanzünder, Steckdose hinten |
| C/LEICHTER | 15 A | Steckdose vorne und Zigarettenanzünder |
| DR-SPERRE | 20 A | Türverriegelungs-/-entriegelungsrelais, ICM-Relaiskasten (Schlüsselverriegelungs-/-entriegelungsrelais), BCM, Fahrer-/Beifahrertürverriegelungsaktuator, Heckklappenverriegelungsaktuator, Hintertürverriegelungsaktuator links/rechts, GM01 (Masse) |
| A/BAG IND | 10 A | Kombiinstrument (IND.) |
| ESC SW | 10 A | ESC-Schalter, Lenkwinkelsensor, ICM-Relaisbox (Sub-Start-Relais), Steuermodul für Fahrer-/Beifahrersitzheizung, Multifunktionsschalter (Fernbedienung) |
| T/SIG | 10 A | Notschalter |
| WÄRMER | 15 A | Steuermodul für Fahrer-/Beifahrersitzheizung |
| DRL | 15 A | ICM-Relaisbox (DRL-Relais) |
| GEFAHR | 15 A | Warnblinkrelais, Warnblinkschalter, BCM, Kombiinstrument (IND.), Multifunktionsschalter (Licht), hintere Kombinationsleuchte (AUS) links/rechts, Scheinwerfer links/rechts |
| RR-WISCHER | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor, Multifunktionsschalter (Wischer) |
| A/CON SW | 10 A | A/C-Steuermodul |
| CLUSTER | 10 A | Lichtmaschine, Kombiinstrument (IND.), BCM, A/V- und Navigationskopfeinheit, Reifendrucküberwachungsmodul, DVD-Modul |
| BCM 1 | 10 A | BCM |
| RR A/CON | 15 A | Nicht benutzt |
| TPMS | 10 A | Reifendrucküberwachungsmodul |
| BCM 2 | 10 A | Rheostat, BCM, Kombiinstrument (MICOM), AC-Wechselrichterschalter, AC-Wechselrichtermodul |
| AUDIO 2 | 10 A | Audio-, A/V- und Navigationskopfeinheit, BCM, DVD-Modul, Digitaluhr und Kontrollleuchte, elektrischer Außenspiegelschalter |
| GEBLÄSE | 30 A | Gebläserelais, Gebläsemotor, A/CON SW 10A |
| STOP LP | 15 A | Bremslichtschalter |
| PDM 1 | 20 A | Nicht benutzt |
| BCM 3 | 10 A | BCM, Zündschlüssel Abb. & Türwarnschalter, Sicherheitsanzeige |
| UHR | 15 A | A/C-Steuermodul, Datenverbindungsanschluss, Digitaluhr und Kontrollleuchte |
| AUDIO 1 | 15 A | Audio-, A/V- und Navigationskopfeinheit, DVD-Modul |
| Geldautomat | 10 A | Sportmodusschalter, Schlüsselmagnet |
| PDM 2 | 15 A | Nicht benutzt |
| STECKER | SICHERUNG – RAUM LP 15A, UHR 15A, AUDIO 1 15A, BCM 3 10A |

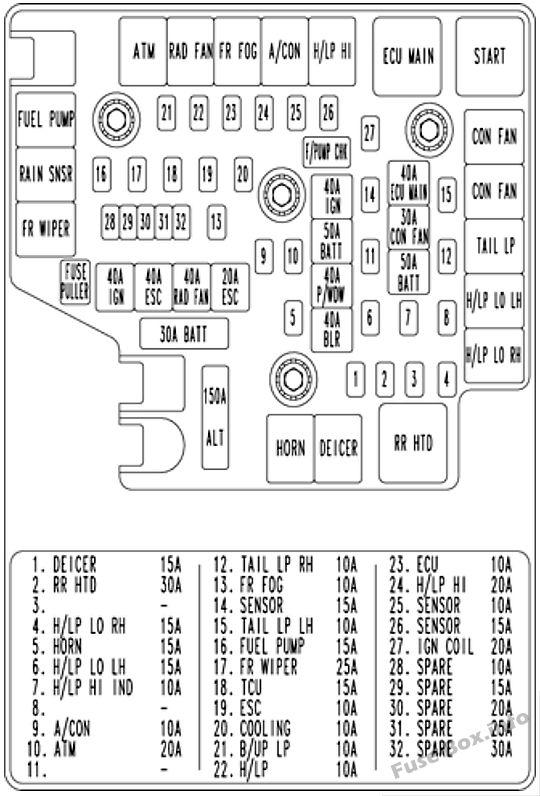

Belegung der Sicherungen im Motorraum (2010, 2011, 2012)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| ALT | 175 A | SCHMELZVERBINDUNG – BLR, B+ 2, P/WDW, ESC 1, ESC 2 SICHERUNG – DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH, H/LP LO RH | |
| BATT | 30 A | Anhängersteckdose | |
| IGN 1 | 40 A | Zündschalter (ACC, IG 1) | |
| ESC 1 | 40 A | Mehrzweck-Prüfstecker, ESC-Steuermodul | |
| CON FAN 2 | 50 A | Kondensatorlüfterrelais (hoch) | |
| ESC 2 | 20 A | ESC-Steuermodul | |
| BLR | 40 A | SICHERUNG – GEBLÄSE | |
| P/WDW | 40 A | Fensterheberrelais, SICHERUNG – SICHERHEITSPWR | |
| B+2 | 50 A | SICHERUNG – P/SEAT, TPMS, RR A/CON, S/WARMER, S/ROOF, PDM 2, P/AMP, AC-Wechselrichter, Tagfahrlicht | |
| IGN 2 | 40 A | Zündschalter (START, IG 2), Startrelais | |
| B+ 1 | 50 A | SICHERUNG – DR LOCK, HAZARD, ATM, PDM 1, STOP LP, STROMANSCHLUSS (BCM 3, CLOCK ROOM LP, AUDIO 1) | |
| CON FAN 1 | 40 A | Kondensatorlüfterrelais (niedrig) | |
| ECU HAUPT | 40 A | Motorsteuerrelais | |
| 1 | ENTEISER | 15 A | Relais für Frontscheibenwischer-Enteisung |
| 2 | RR HTD | 30 A | Relais für Heckscheibenheizung |
| 3 | - | - | - |
| 4 | H/LP LO RH | 15 A | Relais für niedrigen Scheinwerferstand (rechts) |
| 5 | HORN | 15 A | Hupenrelais |
| 6 | H/LP LO LH | 15 A | Relais für niedrigen Scheinwerferstand (links) |
| 7 | H/LP HI IND | 10 A | Kombiinstrument (Fernlicht IND.) |
| 8 | - | - | - |
| 9 | Klimaanlage | 10 A | A/CON-Relais |
| 10 | Geldautomat | 15 A | AWD-ECM, PCM (G4KE), Rückfahrscheinwerferrelais |
| 11 | - | - | - |
| 12 | SCHWANZ LP RH | 10 A | Hintere Kombinationsleuchte (ln)/(Aus) rechts, Scheinwerfer rechts, Handschuhfachleuchte, Beleuchtung |
| 13 | FR NEBEL | 10 A | Nebelscheinwerferrelais |
| 14 | SENSOR 3 | 15 A | G4KE – Einspritzdüse Nr. 1–4, Kanister-Schließventil, Kanister-Spülungssteuermagnetventil G6DC – PCM. Ölregelventil Nr. 1/2 (Auslass/Einlass), Kanisterspülungssteuermagnetventil, Kanisterschließventil, Ventil Nr. 1/2 des variablen Ansaugkrümmers |
| 15 | SCHWANZ LP LH | 10 A | Kennzeichenleuchte, hintere Kombinationsleuchte (ein) links, hintere Kombinationsleuchte (aus) links, Scheinwerfer links |
| 16 | BENZINPUMPE | 15 A | Kraftstoffpumpenrelais |
| 17 | FR-WISCHER | 25 A | Frontwischerrelais, Frontwischermotor, Multifunktionsschalter (Wischer) |
| 18 | TCU | 15 A | PCM, Batteriesensor |
| 19 | ESC | 10 A | Mehrzweck-Prüfstecker (G6DC), AWD-ECM, ESC-Steuermodul, Gierratensensor, Bremslichtschalter (G6DC) |
| 20 | KÜHLUNG | 10 A | Kondensatorlüfterrelais (G6DC) |
| 21 | B/UP LP | 10 A | Rückfahrscheinwerferrelais, Rückfahrscheinwerferschalter (G4KE) |
| 22 | H/LP | 10 A | Relais für niedrige Scheinwerfereinstellung (links/rechts), Relais für Nebelscheinwerfer, Relais für hohe Scheinwerfereinstellung |
| 23 | ECU | 10 A | PCM, Lichtmaschine (G6DC), Getriebebereichsschalter |
| 24 | H/LP HI | 20 A | Relais für hohe Scheinwerferhöhe |
| 25 | SENSOR 1 | 10 A | G4KE – Bremslichtschalter, Wegfahrsperrenmodul, A/CON-Relais, Kraftstoffpumpenrelais, Kondensatorlüfterrelais (niedrig/hoch), Kurbelwellen-Positionssensor, Ölregelventil Nr. 1/2, Nockenwellen-Positionssensor Nr. 1/2, Sauerstoffsensor ( Up), Variables Ansaugkrümmerventil G6DC – PCM. A/CON-Relais, Kraftstoffpumpenrelais, Einspritzventil Nr. 1 bis Nr. 6, Wegfahrsperrenmodul |
| 26 | SENSOR 2 | 15 A | G4KE – PCM, Sauerstoffsensor (unten) G6DC – PCM. Sauerstoffsensor Nr. 1 bis Nr. 4, Aktuator für variable Ladungsbewegung |
| 27 | ZÜNDSPULE | 20 A | G4KE – Kondensator, Zündspule Nr. 1–4 G6DC – Kondensator Nr. 1/2, Zündspule Nr. 1–6 |
| 28 | ERSATZTEIL | 10 A | - |
| 29 | ERSATZTEIL | 15 A | - |
| 30 | ERSATZTEIL | 20 A | - |
| 31 | ERSATZTEIL | 25 A | - |
| 32 | ERSATZTEIL | 30 A | - |
Belegung Sicherungskasten und Relais Hyundai Santa Fe | Baujahr 2013-2018
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich im Armaturenbrett (auf der Fahrerseite) hinter der Abdeckung.

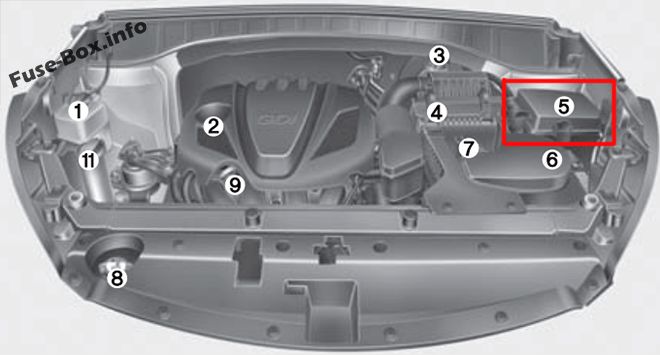

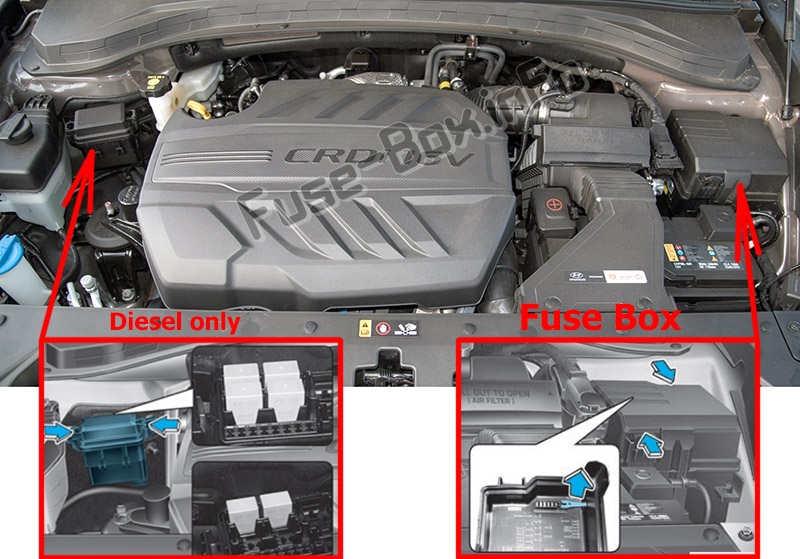

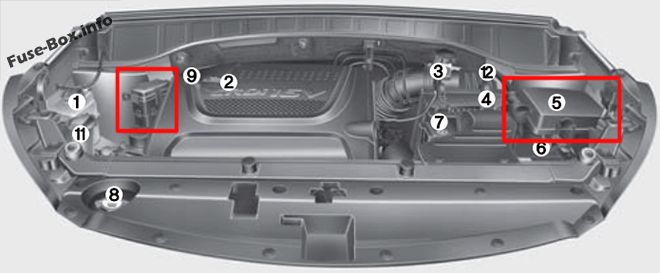

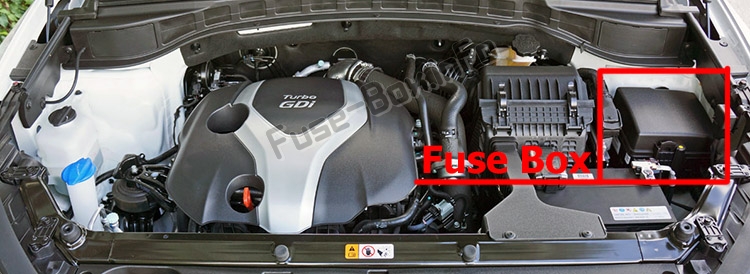

Position des Sicherungskastens im Motorraum
Der Hauptsicherungskasten befindet sich im Motorraum (linke Seite).
Benzin
Diesel
Batteriepol (Hauptsicherung)
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt.
Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Es ist zum Zeitpunkt der Drucklegung korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.
Sicherungskastendiagramm Armaturenbrett (2013, 2014)

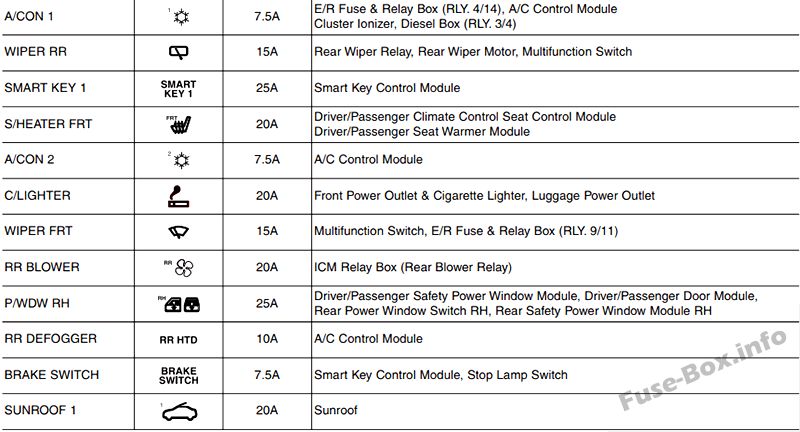

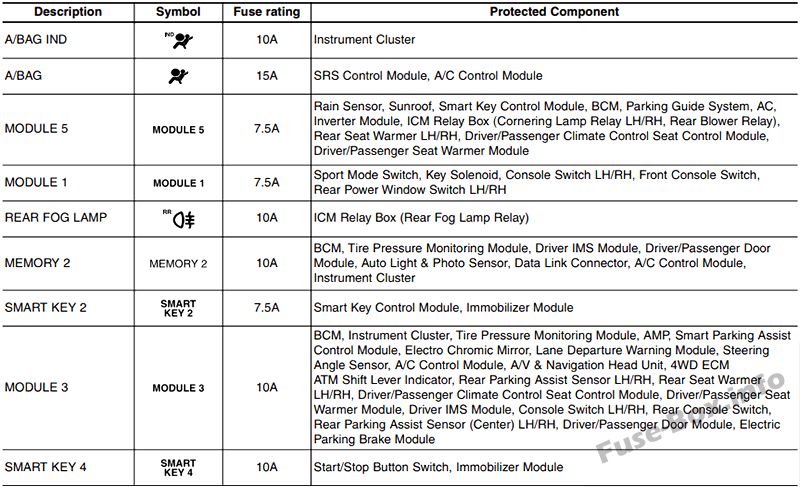

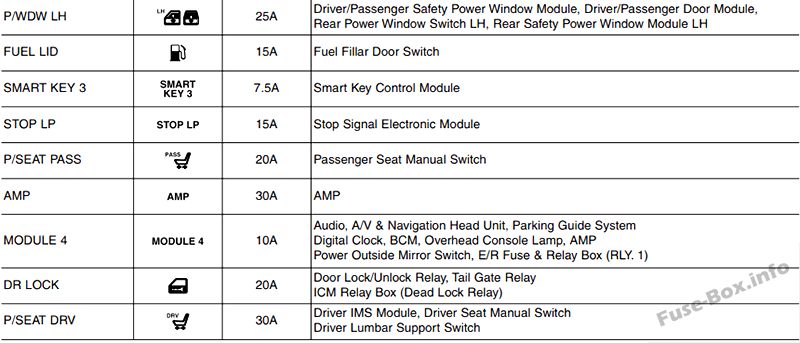

Belegung der Sicherungen im Armaturenbrett (2013, 2014)
Motorraum

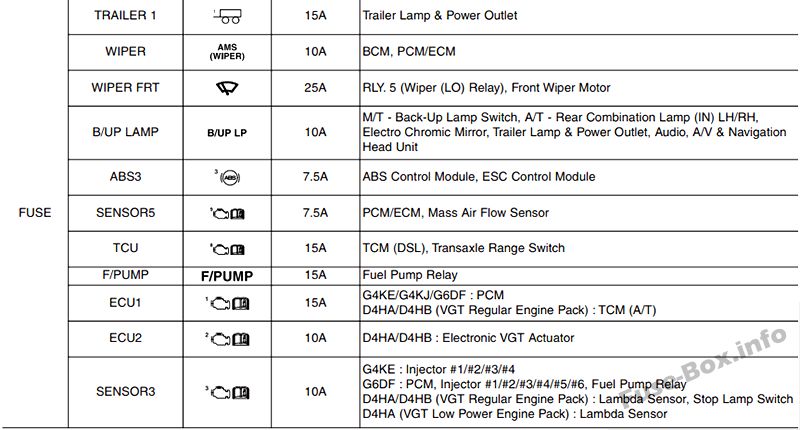

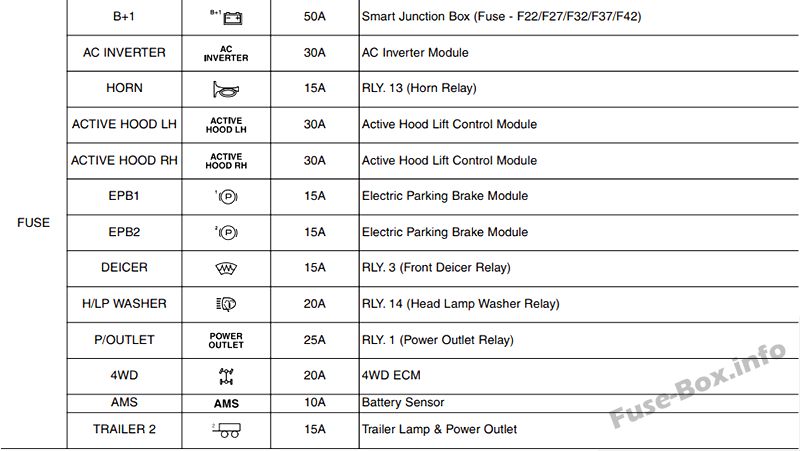

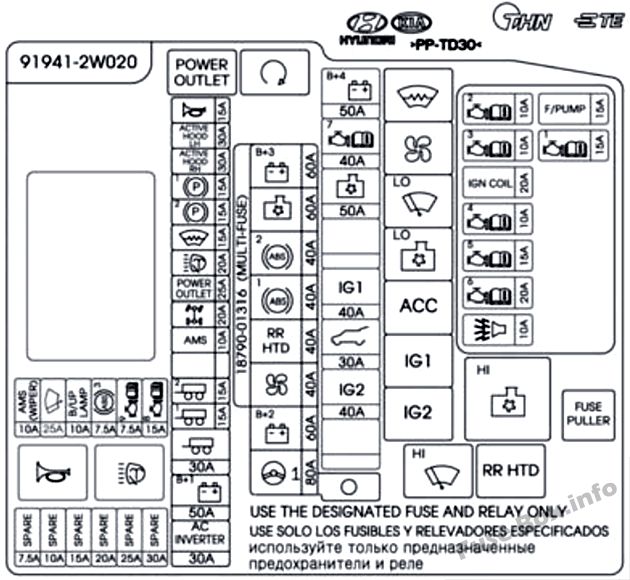

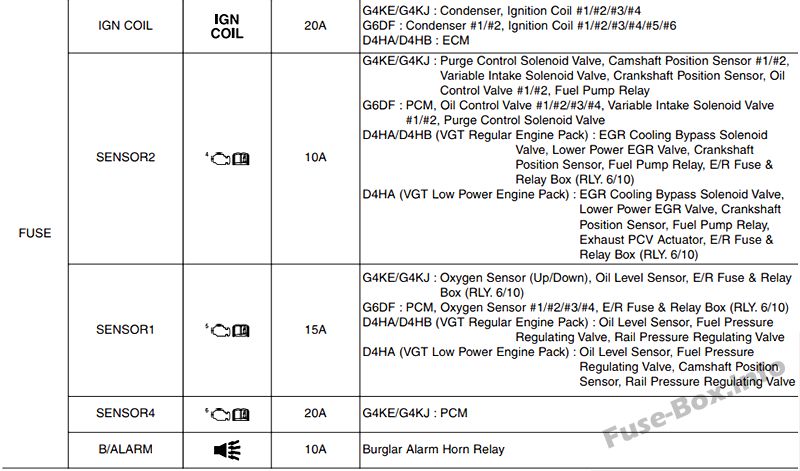

Belegung der Sicherungen im Motorraum (2013, 2014)
Staffeln (2013, 2014)

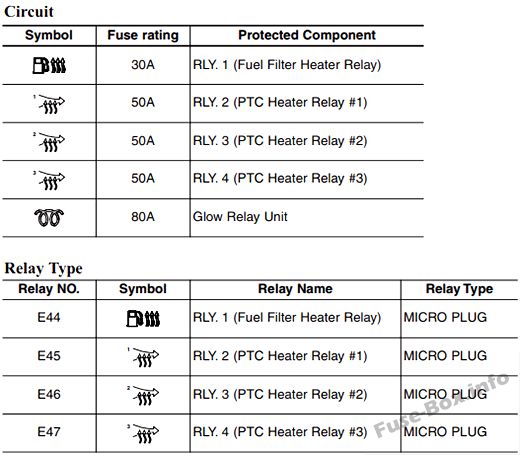

Sicherungskasten im Motorraum (nur Dieselmotor)
Armaturenbrett (2015, 2016)
Belegung der Sicherungen im Armaturenbrett (2015, 2016)
| Name | Ampere | Funktion |
|---|---|---|
| A/BAG IND | 10 A | Kombiinstrument |
| EINE TASCHE | 15 A | ACU, A/C-Steuermodul, Insassenerkennungssensor |
| MODUL 5 | 7,5 A | Schiebedach-MTR, RAIN_SNSR, RR_BLOWER,PGS, AC_INVERTER_UNIT, Smart-Key-Steuermodul, BCM, Rücksitzheizung links/rechts, Fahrer-/Beifahrersitzheizungsmodul |
| MODUL 1 | 7,5 A | Sportmodusschalter, Schlüsselmagnetventil, Konsolenschalter links/rechts, hinterer Fensterheberschalter links/rechts |
| NEBELSCHEINWERFER RR | 10 A | RR_FOG_LH/RH |
| SPEICHER 2 | 10 A | BCM. Reifendrucküberwachungsmodul. Elektrochromer Spiegel, Fahrer-/Beifahrertürmodul, automatischer Licht- und Fotosensor, Datenverbindungsanschluss, A/C-Steuermodul, Kombiinstrument, FRT_DRV_SEAT |
| SMART KEY 2 | 7,5 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul |
| MODUL 3 | 10 A | BCM. Kombiinstrument. Reifendrucküberwachungsmodul, A/C-Steuermodul, Fahrer-/Beifahrertürmodul, ATM-Schalthebelanzeige, Rücksitzheizung links/rechts, 4WD-ECU, Fahrer-/Beifahrersitzheizungsmodul, MTS-Modul. Hinterer (SMART) Einparkhilfesensor links/rechts, A/V- und Navigationskopfeinheit, hinterer Einparkhilfesensor (Mitte) links/rechts, AMP, SAS_ESP, EPB_EXT, elektrochromer Spiegel, BSD |
| SMART KEY 4 | 10 A | Start-/Stopp-Knopfschalter, Wegfahrsperrenmodul |
| INNENLEUCHTE | 15 A | Frachtlampe, Schminktischlampe links/rechts, Deckenkonsolenlampe, Mittelraumlampe, persönliche Lampe links/rechts |
| MULTIMEDIA | 15 A | Audio-, A/V- und Navigationskopfeinheit, MTS-Modul, D_CLOCK |
| MDPS | 7,5 A | MDPS-Einheit |
| HTD STRG | 15 A | Lenkradschalter |
| SPEICHER 1 | 10 A | RF-Empfänger, Zündschlüssel III. & Türwarnschalter |
| START | 7,5 A | Ohne IMMO. & Smart Key: ICM-Relaisbox (Einbruchmelderelais) mit IMMO. oder Smart Key: INHIBIT_SW(POSITION_SW) |
| MODUL 2 | 10 A | Crashpad-Schalter, Mehrzweck-Prüfstecker, Aktuator der Scheinwerfer-Nivellierungseinrichtung links/rechts, Modul der automatischen Scheinwerfer-Nivellierungseinrichtung, Bremslichtschalter, AFLS_UNIT, F_WATER_SI\lSR, GLOW_RLY_UNIT_METAL, FPAS.SNSR, DSL.BOX |
| SONNENDACH 2 | 20 A | Schiebedach_MTR |
| S/HEIZUNG RR | 15 A | Rücksitzheizung links/rechts |
| IGN | 20 A | E/R-Sicherungs- und Relaiskasten (Sicherung – ABS 3. SENSOR 5, TCU) |
| Klimaanlage 1 | 7,5 A | E/R-Sicherungs- und Relaiskasten (Gebläserelais), A/C-Steuermodul, Cluster-Ionisator, DSL_BOX (PTC_RLY) |
| WISCHER RR | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor, Multifunktionsschalter, BCM |
| SMART KEY 1 | 25 A | Smart-Key-Steuermodul |
| S/H ESSER FRT | 20 A | Fahrer-/Beifahrersitzheizungsmodul |
| Klimaanlage 2 | 7,5 A | A/C-Steuermodul |
| C/LEICHTER | 20 A | Vordere Steckdose und Zigarettenanzünder, Gepäcksteckdose |
| WISCHER VORNE | 15 A | Multifunktionsschalter, E/R-Sicherung und Relaiskasten (Wischer-HI-Relais. IG2-Relais) |
| GEBLÄSE RR | 20 A | ICM-Relaisbox (RR BLOWER-Relais) |
| P/WDW RH | 25 A | Beifahrertürmodul, Fensterheberschalter hinten rechts |
| RR HTD | 10 A | A/C-Steuermodul |
| BREMSSCHALTER | 7,5 A | Smart-Key-Steuermodul, Bremslichtschalter |
| SONNENDACH 1 | 20 A | SUNROOF_MTR |
| P/WDW LH | 25 A | Fahrersicherheits-Fensterhebermodul, Fahrertürmodul, Fensterheberschalter hinten links |
| KRAFTSTOFFDECKEL | 15 A | Tankdeckelschalter (DOOR_EXT) |
| SMART KEY 3 | 7,5 A | Smart-Key-Steuermodul |
| BREMSLEUCHTE | 15 A | Elektronisches Stoppsignalmodul |
| P/SEAT-PASS | 20 A | Manueller Schalter für den Beifahrersitz. Schalter für die Lordosenstütze des Beifahrers |
| AMPERE | 30 A | AMPERE |
| MODUL 4 | 10 A | Audio-, A/V- und Navigationskopfeinheit, BCM, Deckenkonsolenlampe, Verstärker. MTS-Modul, elektrischer Außenspiegelschalter, E/R-Sicherung und Relaiskasten (Steckdosenrelais), PGS, D_CLOCK |
| DR-SPERRE | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappenrelais, ICM-Relaisbox (Dead-Lock-Relais) |
| P/SEAT DRV | 30 A | Treiber-IMS-Modul. Manueller Schalter für den Fahrersitz, Schalter für die Lordosenstütze des Fahrers |
Motorraum
Belegung der Sicherungen im Motorraum (2015, 2016)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | MDPS-Einheit |
| B+2 | 60 A | Intelligente Anschlussdose (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sicherung – Schiebedach 1, P/SEAT PASS. P/SEAT DRV), RR A/CON |
| GEBLÄSE | 40 A | Gebläserelais |
| RR HTD | 40 A | Relais für Heckscheibenheizung |
| ABS1 | 40 A | ESC-Modul. Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul |
| C/FAN | 60 A | Kühlgebläserelais |
| B+3 | 60 A | Smart Junction Box (Sicherung – MODUL 1, SMART KEY 4. SCHIEBEDACH 2, SMART KEY 1, Leckstrom-Autocut-Gerät) |
| SICHERUNG: | ||
| B+4 | 50 A | Intelligente Anschlussdose (IPS 3 (4CH), IPS 6 (2CH), Sicherung – F/DECKEL, BREMSLEUCHTE, DR-SPERRE, BREMSSCHALTER), KRAFTSTOFFDECKEL |
| EMS | 40 A | EMS-Box |
| IG1 | 40 A | Ohne Smart Key: Zündschalter, mit Smart Key – ACC-Relais, IG1-Relais |
| IG2 | 40 A | Startrelais, IG2-Relais, ohne Smart Key: Zündschalter |
| ANHÄNGER | 30 A | Anhängersteckdose |
| B+1 | 50 A | Intelligente Anschlussdose (Sicherung – S/HEATER RR. S/HEATER FRT, PA/VDW RH. P/WDW LH) |
| HORN | 15 A | Hupenrelais |
| ENTEISER | 15 A | Relais für Frontenteisung |
| STECKDOSE | 25 A | Steckdosenrelais |
| AC-WECHSELRICHTER | 30 A | AC-Wechselrichtermodul |
| P/Heckklappe | 30 A | Elektrisches Heckklappenmodul |
| IDB | 15 A | IDB-Modul |
| 4WD | 20 A | 4WD-ECM |
| AMS | 10 A | Batteriesensor |
| AMS (WISCHER) | 10 A | BCM, PCM |
| WISCHER VORNE | 25 A | Wischer-LO-Relais, Frontwischermotor |
| B/UP-LAMPE | 10 A | A/T – hintere Kombinationsleuchte (IN) links/rechts, elektrochromer Spiegel, Audio, A/V und Navigationskopfeinheit |
| ABS3 | 7,5 A | ESC-Modul |
| SENS0R5 | 7,5 A | PCM |
| TCU | 15 A | A/T: Getriebebereichsschalter |
| F/PUMPE | 15 A | Kraftstoffpumpenrelais |
| 1 ECU | 15 A | PCM |
| ECU 2 | 10 A | IDB-Modul |
| SENSOR 3 | 10 A | Kraftstoffpumpenrelais |
| ZÜNDSPULE | 20 A | Kondensator, Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4 |
| SENSOR 2 | 10 A | Spülungssteuermagnetventil, Variables Einlassmagnetventil (G4KJ), Ölregelventil Nr. 1/Nr. 2 |
| SENSOR 1 | 15 A | Sauerstoffsensor (#1/#2/#3/#4), PCM, Sauerstoffsensor (unten), E/R-Sicherung und Relaiskasten (Kühlgebläserelais) |
| B/A-HORN | 10 A | Burgl Aralarm Hornrelais |

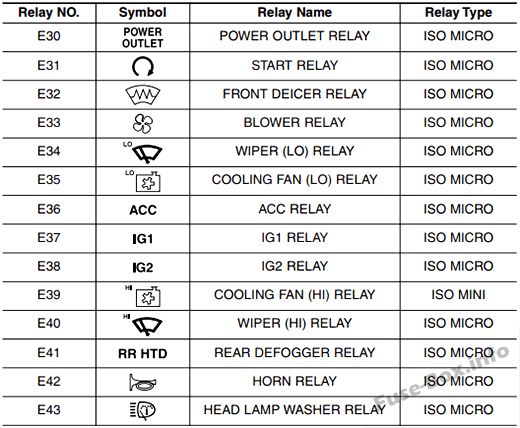

Staffel (2015, 2016)
| Nr. | Funktion | Typ |
|---|---|---|
| E30 | STROMAUSGANGSRELAIS | ISO MICRO |
| E31 | STARTRELAIS | ISO MICRO |
| E32 | FRONTENTEISER-RELAIS | ISO MICRO |
| E33 | GEBLÄSERELAIS | ISO MICRO |
| E34 | WISCHER-LO-RELAIS | ISO MICRO |
| E36 | ACC-RELAIS | ISO MICRO |
| E37 | IG1 RELAIS | ISO MICRO |
| E38 | IG2-RELAIS | ISO MICRO |
| E39 | KÜHLVENTILATORRELAIS | ISO MINI |
| E40 | WISCHER-HI-RELAIS | ISO MICRO |
| E41 | HECKSCHEIBENSCHEIBENRELAIS | ISO MICRO |
| E42 | HUPENRELAIS | ISO MICRO |
Armaturenbrett (2017, 2018)
Belegung der Sicherungen im Armaturenbrett (2017, 2018)
| Name | Ampere | Funktion |
|---|---|---|
| A/BAG IND | 10 A | Kombiinstrument, A/C-Steuermodul |
| EINE TASCHE | 15 A | ACU, Insassenerkennungssensor |
| 5 MODUL | 7,5 A | RR_BLOWER, AVM, AC_INVERTER_UNIT, Smart-Key-Steuermodul, BCM, Rücksitzheizung links/rechts, Fahrer-/Beifahrersitzheizungsmodul, |
| 1 MODUL | 7,5 A | Sportmodusschalter, Schlüsselmagnetventil, Konsolenschalter links/rechts, Fensterheberschalter hinten links/rechts, Datenverbindungsanschluss |
| NEBELSCHEINWERFER HINTEN | 10 A | - |
| 2 SPEICHER | 10 A | BCM, Reifendrucküberwachungsmodul, elektrochromer Spiegel, Fahrer-/Beifahrertürmodul, automatischer Licht- und Fotosensor, A/C-Steuermodul, Kombiinstrument, FRT_DRV_SEAT |
| 2 SMART KEY | 7,5 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul |
| 3 MODUL | 10 A | BCM, Kombiinstrument, Reifendrucküberwachungsmodul, A/C-Steuermodul, Fahrer-/Beifahrertürmodul, ATM-Schalthebelanzeige, Rücksitzheizung links/rechts, 4WD-ECU, Fahrer-/Beifahrersitzheizungsmodul, MTS-Modul, hinten (SMART ) Einparkhilfesensor links/rechts, A/V- und Navigationskopfeinheit, Einparkhilfesensor hinten (Mitte) links/rechts, AMP, SAS_ESP, EPB_EXT, elektrochromer Spiegel, BSD |
| 4 SMART KEY | 10 A | Start-/Stopp-Knopfschalter, Wegfahrsperrenmodul |
| INNENLEUCHTE | 15 A | Frachtlampe, Schminktischlampe links/rechts, Deckenkonsolenlampe, Mittelraumlampe, persönliche Lampe links/rechts |
| MULTIMEDIA | 15 A | Audio-, A/V- und Navigationskopfeinheit, MTS-Modul, D_CLOCK |
| MDPS | 7,5 A | MDPS-Einheit |
| HTD STRG | 15 A | Lenkradschalter |
| NEBELSCHEINWERFER VORNE | 15 A | NEBELSCHEINWERFER VORNE LINKS/RECHTS |
| 1 SPEICHER | 10 A | RF-Empfänger, Zündschlüssel III. & Türwarnschalter |
| START | 7,5 A | Ohne IMMO. & Smart Key: ICM-Relaisbox (Einbruchmelderelais) mit IMMO. oder Smart Key: INHIBIT_SW(POSITION_SW) |
| 2 MODUL | 10 A | Crashpad-Schalter, Mehrzweck-Prüfstecker, Aktuator der Scheinwerfer-Nivellierungseinrichtung links/rechts, Modul der automatischen Scheinwerfer-Nivellierungseinrichtung, Bremslichtschalter, AFLS_UNIT, F_WATER_SNSR, GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX |
| Abbiegeleuchte | 10 A | - |
| 2 SONNENDACH | 20 A | Schiebedach_MTR |
| S/HEIZUNG RR | 15 A | Rücksitzheizung links/rechts |
| IGN | 20 A | E/R-Sicherungs- und Relaiskasten (Sicherung – ABS 3, SENSOR 5, TCU) |
| 1 Klimaanlage | 7,5 A | E/R-Sicherungs- und Relaiskasten (Gebläserelais), A/C-Steuermodul, Cluster-Ionisator, DSL_BOX (PTC_RLY) |
| WISCHER RR | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor, Multifunktionsschalter, BCM |
| 1 SMART-SCHLÜSSEL | 25 A | Smart-Key-Steuermodul |
| S/HEIZUNG FRT | 20 A | Fahrer-/Beifahrersitzheizungsmodul |
| 2 Klimaanlagen | 7,5 A | A/C-Steuermodul |
| C/LEICHTER | 20 A | Vordere Steckdose und Zigarettenanzünder, Gepäcksteckdose |
| WISCHER VORNE | 15 A | Multifunktionsschalter, E/R-Sicherung und Relaiskasten (Wischer-HI-Relais, IG2-Relais) |
| A/CON RR | 20 A | - |
| P/WDW RH | 25 A | Beifahrertürmodul, Fensterheberschalter hinten rechts |
| HINTERER HTD | 10 A | A/C-Steuermodul |
| BREMSSCHALTER | 7,5 A | Smart-Key-Steuermodul, Bremslichtschalter |
| 1 SONNENDACH | 20 A | SUNROOF_MTR |
| P/WDW LH | 25 A | Fahrersicherheits-Fensterhebermodul, Fahrertürmodul, Fensterheberschalter hinten links |
| KRAFTSTOFFDECKEL | 15 A | Tankdeckelschalter (DOOR_EXT) |
| 3 SMART KEY | 7,5 A | Smart-Key-Steuermodul |
| BREMSLEUCHTE | 15 A | Elektronisches Stoppsignalmodul |
| P/SITZ (PASS) | 20 A | Manueller Schalter für den Beifahrersitz, Schalter für die Lordosenstütze des Beifahrers |
| AMPERE | 30 A | AMPERE |
| 4 MODUL | 10 A | Audio-, A/V- und Navigationskabeleinheit, BCM, AMR-MTS-Modul, elektrischer Außenspiegelschalter, E/R-Sicherung und Relaiskasten (Steckdosenrelais), AVM, D.CLOCK, USB_CHARGE |
| TÜRSCHLOSS | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappenrelais, ICM-Relaisbox (Dead-Lock-Relais) |
| P/SITZ (DRV) | 30 A | Fahrer-IMS-Modul, manueller Schalter für den Fahrersitz, Schalter für die Lordosenstütze des Fahrers |

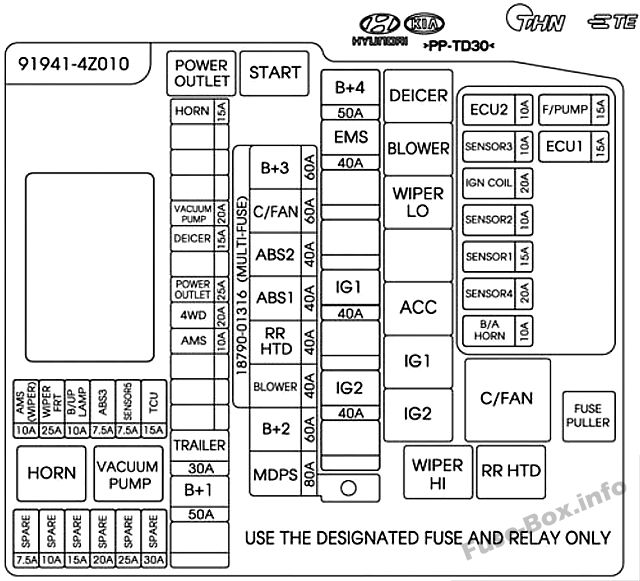

Motorraum
Belegung der Sicherungen im Motorraum (2017, 2018)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | MDPS-Einheit |
| 2 B+ | 60 A | Smart Junction Box (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sicherung – SUNROOF 1, P/SEAT PASS, P/SEAT DRV), RR A/CON |
| GEBLÄSE | 40 A | Gebläserelais |
| RR HTD | 40 A | Relais für Heckscheibenheizung |
| ABS1 | 40 A | ESC-Modul, Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul |
| C/FAN | 60 A | Kühlgebläserelais |
| 3 B+ | 60 A | Intelligente Anschlussdose (Sicherung – MODUL 1, SMART KEY 4, SCHIEBEDACH 2, SMART KEY 1, Leckstrom-Autocut-Gerät) |
| SICHERUNG: | ||
| 4 B+ | 50 A | Intelligente Anschlussdose (IPS 3 (4CH), IPS 6 (2CH), Sicherung – F/DECKEL, BREMSLEUCHTE, DR-SPERRE, BREMSSCHALTER), KRAFTSTOFFDECKEL |
| ECU | 40 A | ECU-Box |
| IG1 | 40 A | Ohne Smart Key: Zündschalter, mit Smart Key – ACC-Relais, IG1-Relais |
| IG2 | 40 A | Startrelais, IG2-Relais, ohne Smart Key: Zündschalter |
| ANHÄNGER | 30 A | Anhängersteckdose |
| 1 B+ | 50 A | Intelligente Anschlussdose (Sicherung – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH) |
| HORN | 15 A | Hupenrelais |
| ENTEISER | 15 A | Relais für Frontenteisung |
| STECKDOSE | 25 A | Steckdosenrelais |
| AC-WECHSELRICHTER | 30 A | AC-Wechselrichtermodul |
| Elektrische Heckklappe | 30 A | Elektrisches Heckklappenmodul |
| IDB | 15 A | IDB-Modul |
| 4WD | 20 A | 4WD-ECM |
| AMS | 10 A | Batteriesensor |
| AMS (WISCHER) | 10 A | BCM, PCM |
| WISCHER VORNE | 25 A | Wischer-LO-Relais, Frontwischermotor |
| B/UP-LAMPE | 10 A | A/T – hintere Kombinationsleuchte (IN) links/rechts, elektrochromer Spiegel, Audio, A/V und Navigationskopfeinheit |
| ABS3 | 7,5 A | ESC-Modul |
| 5 SENSOR | 7,5 A | PCM |
| TCU | 15 A | A/T: Getriebebereichsschalter |
| F/PUMPE | 15 A | Kraftstoffpumpenrelais |
| 1 ECU | 15 A | PCM |
| 2 ECU | 10 A | IDB-Modul |
| 3 SENSOR | 10 A | Kraftstoffpumpenrelais |
| ZÜNDSPULE | 20 A | Kondensator, Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4 |
| 2 SENSOR | 10 A | Spülungssteuermagnetventil, Variables Einlassmagnetventil (G4KJ), Ölregelventil Nr. 1/Nr. 2 |
| 1 SENSOR | 15 A | Sauerstoffsensor (#1/#2/#3/#4), PCM, Sauerstoffsensor (unten), E/R-Sicherung und Relaiskasten (Kühlgebläserelais) |
| B/A-HORN | 10 A | Burgl Aralarm Hornrelais |
Staffel (2017, 2018)
| Nr. | Funktion | Typ |
|---|---|---|
| E30 | STROMAUSGANGSRELAIS | ISO MICRO |
| E31 | STARTRELAIS | ISO MICRO |
| E32 | FRONTENTEISER-RELAIS | ISO MICRO |
| E33 | GEBLÄSERELAIS | ISO MICRO |
| E34 | WISCHER-LO-RELAIS | ISO MICRO |
| E36 | ACC-RELAIS | ISO MICRO |
| E37 | IG1 RELAIS | ISO MICRO |
| E38 | IG2-RELAIS | ISO MICRO |
| E39 | KÜHLVENTILATORRELAIS | ISO MINI |
| E40 | WISCHER-HI-RELAIS | ISO MICRO |
| E41 | HECKSCHEIBENSCHEIBENRELAIS | ISO MICRO |
| E42 | HUPENRELAIS | ISO MICRO |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Hyundai Santa Fe | Baujahr 2001-2006
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich im Armaturenbrett (auf der Fahrerseite) hinter der Abdeckung.

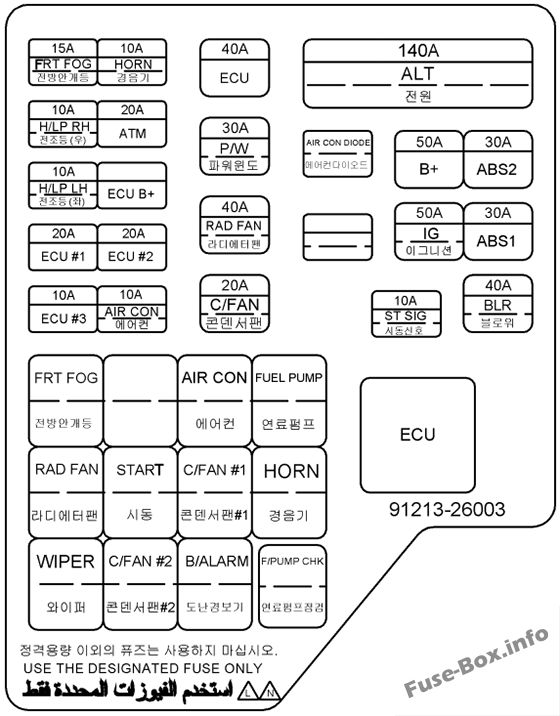

Position des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum (linke Seite).
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt.
Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Es ist zum Zeitpunkt der Drucklegung korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.

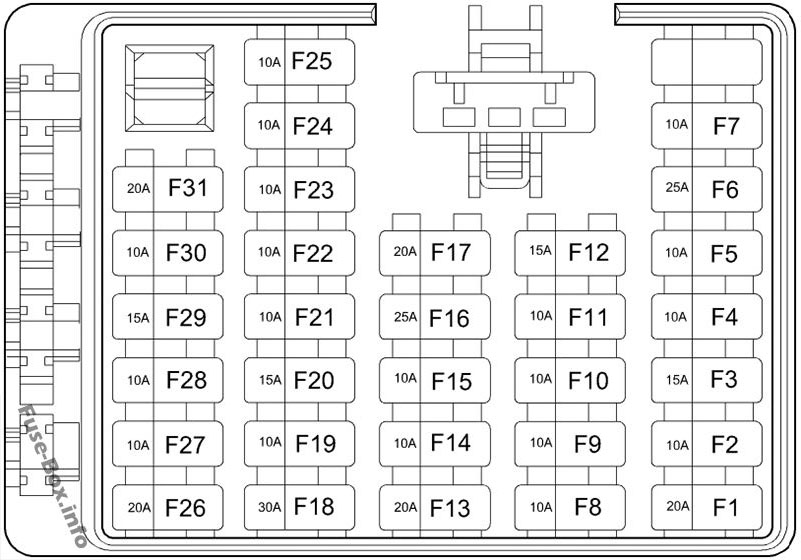

Sicherungskastendiagramm Armaturenbrett
Belegung der Sicherungen im Armaturenbrett
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 20 A | Zigarettenanzünder und Steckdose |
| F2 | 10 A | Audio, elektrischer Außenspiegel |
| F3 | 15 A | Digitaluhr, Steckdose hinten |
| F4 | 10 A | Tempomat |
| F5 | 10 A | Scheinwerferrelais |
| F6 | 25 A | Sitzheizung |
| F7 | 10 A | Steuerung des Heckwischermotors |
| F8 | 10 A | Heckscheibenheizung, elektrischer Außenspiegel |
| F9 | 10 A | Klimaanlage, Schiebedachsteuerung, elektrischer Chromspiegel |
| F10 | 10 A | (Nicht benutzt) |
| F11 | 10 A | Zimmerlampe, Türwarnschalter, Türlampe, manuelle Klimaanlagensteuerung, Homelink-Controller |
| F12 | 15 A | Digitale Uhr, ETACM, Audio, Sirene |
| F13 | 20 A | AMP-Lautsprecher |
| F14 | 10 A | Bremsleuchte, Datenverbindungsstecker, Mehrzweck-Prüfstecker |
| F15 | 10 A | Warnblinkleuchte |
| F 16 | 25 A | Elektrisch verstellbarer Sitz, Steuerung des Heckscheibenwischermotors |
| F17 | 20 A | Schiebedachsteuerung |
| F18 | 30 A | Defogger-Relais |
| F19 | 10 A | Kombiinstrument, Vorerregungswiderstand, ETACM, automatischer Lichtsensor, DRL-Steuermodul, Generator |
| F20 | 15 A | SRS-Steuermodul |
| F21 | 10 A | ECM (V6 2.7L) |
| F22 | 10 A | Kombiinstrument (Airbag IND) |
| F23 | 10 A | ABS-Steuermodul, G-Sensor, Entlüftungsanschluss, 4WD-Steuermodul |
| F24 | 10 A | Blinkerleuchte |
| F25 | 10 A | Rückfahrscheinwerfer, TCM, Fahrzeuggeschwindigkeitssensor, ETS-Steuermodul, Zündausfallsensor |
| F26 | 20 A | Türverriegelungs-/-entriegelungsrelais, Schlüsselverriegelungs-/-entriegelungsrelais |
| F27 | 10 A | Rück- und Standlicht (links), Blinkerleuchte, Kennzeichenleuchte |
| F28 | 10 A | Rück- und Standlicht (rechts), Nebelscheinwerferrelais, Schalterbeleuchtung |
| F29 | 15 A | ETS-Steuermodul (V6 3.5L), Fehlersicherheitsrelais |
| F30 | 10 A | Kühlerlüfterrelais, Kondensatorlüfterrelais |
| F31 | 20 A | Frontscheibenwischermotor, Wischerrelais, Scheibenwischermotor |
Motorraum
Belegung der Sicherungen im Motorraum
| Name | Ampere | Funktion |
|---|---|---|
| SCHMELZVERBINDUNG: | ||
| ALT | 140 A | Generator |
| B+ | 50 A | Rücklichtrelais, Sicherung 11-17, Stromanschluss |
| IGN | 50 A | Startrelais, Zündschalter |
| BLR | 40 A | A/C-Sicherung, Gebläserelais |
| ABS.1 | 30 A | ABS-Steuermodul, Entlüftungsanschluss |
| ABS.2 | 30 A | ABS-Steuermodul, Entlüftungsanschluss |
| ECU | 40 A | Motorsteuerrelais |
| P/W | 30 A | Fensterheberrelais, Sicherung 26 |
| RAD-FAN | 40 A | Kühlerlüfterrelais |
| C/FAN | 20 A | Kondensatorlüfterrelais |
| SICHERUNG: | ||
| FRT NEBEL | 15 A | Nebelscheinwerferrelais |
| H/LP(LH) | 10 A | Linker Scheinwerfer, Kombiinstrument, DRL-Steuermodul |
| H/LP(RH) | 10 A | Rechter Scheinwerfer |
| Steuergerät Nr. 1 | 20 A | Zündfehlersensor, Sauerstoffsensor |
| Steuergerät Nr. 2 | 20 A | Injektor |
| Steuergerät Nr. 3 | 10 A | Motorind, ECM, PCM prüfen |
| ECU(B+) | 15 A | Kraftstoffpumpenrelais, ECM, TCM, Generator, PCM |
| Geldautomat | 20 A | ATM-Steuerrelais, 4WD-Steuermodul |
| HORN | 10 A | Hupenrelais |
| Klimaanlage | 10 A | A/C-Relais |
| ST SIG | 10 A | PCM, ECM |
Belegung Sicherungskasten und Relais Hyundai Santa Fe | Baujahr 2015-2018
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich im Armaturenbrett (auf der Fahrerseite) hinter der Abdeckung.
Position des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum (linke Seite).
Batteriepol (Hauptsicherung)
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt.
Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Es ist zum Zeitpunkt der Drucklegung korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen, achten Sie auf das Etikett des Sicherungskastens.
Sicherungskastendiagramm Armaturenbrett (2015, 2016)
Belegung der Sicherungen im Armaturenbrett (2015, 2016)
| Name | Ampere | Funktion |
|---|---|---|
| A/BAG IND | 10 A | Kombiinstrument |
| EINE TASCHE | 10 A | SRS-Steuermodul, A/C-Steuermodul, Insassenerkennungssensor |
| MODUL 5 | 7,5 A | Schiebedach, Smart-Key-Steuermodul, BCM, Rücksitzheizung links/rechts, elektrochromer Spiegel, Fahrer-/Beifahrersitz-Klimasteuerungsmodul, Fahrer-/Beifahrersitz-Wärmemodul, |
| MODUL 1 | 7,5 A | Sportmodusschalter, Schlüsselmagnet, Konsolenschalter links/rechts, vorderer Konsolenschalter, hinterer Fensterheberschalter links/rechts |
| NEBELSCHEINWERFER RR | 10 A | - |
| SPEICHER 2 | 10 A | BCM, Reifendrucküberwachungsmodul, elektrochromer Spiegel, Fahrer-/Beifahrertürmodul, automatischer Licht- und Fotosensor, Datenverbindungsanschluss, A/C-Steuermodul, Kombiinstrument |
| SMART KEY 2 | 7,5 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul |
| MODUL 3 | 10 A | BCM, Kombiinstrument, Reifendrucküberwachungsmodul, A/C-Steuermodul, Audio, Fahrer-/Beifahrertürmodul, ATM-Schalthebelanzeige, Rücksitzheizung links/rechts, AWD-ECM, Fahrer-/Beifahrer-Klimasteuerungssitzsteuermodul, Fahrer-/Beifahrersitz-Steuermodul Beifahrersitzheizungsmodul, MTS-Modul, Einparkhilfesensor hinten links/rechts, A/V- und Navigationskopfeinheit, Einparkhilfesensor hinten (Mitte) links/rechts, AMP |
| SMART KEY 4 | 10 A | Start-/Stopp-Knopfschalter, Wegfahrsperrenmodul |
| INNENLEUCHTE | 15 A | Frachtlampe, Schminktischlampe links/rechts, Deckenkonsolenlampe, Mittelraumlampe, persönliche Lampe links/rechts |
| MULTIMEDIA | 15 A | Audio-, A/V- und Navigationskopfeinheit, MTS-Modul |
| MDPS | 7,5 A | MDPS-Einheit |
| HTD STRG | 15 A | Lenkradschalter |
| SPEICHER 1 | 10 A | RF-Empfänger, Zündschlüssel III. & Türwarnschalter |
| START | 7,5 A | Ohne IMMO. & Smart Key: ICM-Relaisbox (Einbruchmelderelais) mit IMMO. oder Smart Key: PCM, Getriebebereichsschalter, Smart Key-Steuermodul, E/R-Sicherung und Relaiskasten (Startrelais) |
| MODUL 2 | 10 A | Crashpad-Schalter, Mehrzweck-Prüfstecker, Aktuator der Scheinwerfer-Nivellierungseinrichtung links/rechts, Modul der automatischen Scheinwerfer-Nivellierungseinrichtung, Bremslichtschalter |
| Abbiegeleuchte | 10 A | - |
| SONNENDACH 2 | 20 A | Schiebedach |
| S/HEIZUNG RR | 15 A | Rücksitzheizung links/rechts |
| IGN | 20 A | E/R-Sicherungs- und Relaiskasten (Sicherung – ABS 3, SENSOR 5, TCU) |
| Klimaanlage 1 | 7,5 A | E/R-Sicherungs- und Relaiskasten (Gebläserelais), A/C-Steuermodul, Cluster-Ionisator |
| WISCHER RR | 15 A | Heckwischerrelais, Heckwischermotor, Multifunktionsschalter |
| SMART KEY 1 | 25 A | Smart-Key-Steuermodul |
| S/HEIZUNG FRT | 20 A | CCS-Steuermodul für Fahrer/Beifahrer, Sitzheizungsmodul für Fahrer/Beifahrer |
| Klimaanlage 2 | 7,5 A | A/C-Steuermodul |
| C/LEICHTER | 20 A | Vordere Steckdose und Zigarettenanzünder, Gepäcksteckdose |
| WISCHER VORNE | 15 A | Multifunktionsschalter, E/R-Sicherung und Relaiskasten (Wischer-HI-Relais, IG2-Relais) |
| GEBLÄSE RR | 20 A | - |
| P/WDW RH | 25 A | Beifahrertürmodul, Fensterheberschalter hinten rechts |
| RR HTD | 10 A | A/C-Steuermodul |
| BREMSSCHALTER | 7,5 A | Smart-Key-Steuermodul, Bremslichtschalter |
| SONNENDACH 1 | 20 A | Schiebedach |
| P/WDW LH | 25 A | Fahrersicherheits-Fensterhebermodul, Fahrertürmodul, Fensterheberschalter hinten links |
| KRAFTSTOFFDECKEL | 15 A | Schalter für die Tankklappe |
| SMART KEY 3 | 7,5 A | Smart-Key-Steuermodul |
| BREMSLEUCHTE | 15 A | Elektronisches Stoppsignalmodul |
| P/SEAT-PASS | 20 A | Manueller Schalter für den Beifahrersitz |
| AMPERE | 30 A | AMPERE |
| MODUL 4 | 10 A | Audio-, A/V- und Navigationskopfeinheit, BCM, Deckenkonsolenlampe, Verstärker, MTS-Modul, elektrischer Außenspiegelschalter, E/R-Sicherung und Relaiskasten (Steckdosenrelais) |
| DR-SPERRE | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappenrelais, ICM-Relaisbox (Dead-Lock-Relais) |
| P/SEAT DRV | 30 A | Fahrer-IMS-Modul, manueller Schalter für den Fahrersitz, Schalter für die Lordosenstütze des Fahrers |
Motorraum
Belegung der Sicherungen im Motorraum (2015, 2016)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | MDPS-Einheit |
| B+2 | 60 A | Smart Junction Box (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sicherung – SUNROOF 1, P/SEAT PASS, P/SEAT DRV) |
| GEBLÄSE | 40 A | Gebläserelais |
| RR HTD | 40 A | Relais für Heckscheibenheizung |
| ABS1 | 40 A | ESC-Modul, Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul |
| C/FAN | 60 A | Kühlgebläserelais |
| B+3 | 60 A | Intelligente Anschlussdose (Sicherung – MODUL 1, SMART KEY 4, SCHIEBEDACH 2, SMART KEY 1, Leckstrom-Autocut-Gerät) |
| SICHERUNG: | ||
| B+4 | 50 A | Smart Junction Box (IPS 3 (4CH), IPS 6 (2CH), Sicherung – F/DECKEL, BREMSLEUCHTE, DR LOCK, BREMSSCHALTER) |
| EMS | 40 A | EMS-Box |
| IG1 | 40 A | Ohne Smart Key: Zündschalter, mit Smart Key – ACC-Relais, IG1-Relais |
| IG2 | 40 A | Startrelais, IG2-Relais, ohne Smart Key: Zündschalter |
| ANHÄNGER | 30 A | Anhängersteckdose |
| B+1 | 50 A | Intelligente Anschlussdose (Sicherung – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH) |
| HORN | 15 A | Hupenrelais |
| VAKUUMPUMPE | 20 A | Vakuumpumpenrelais |
| ENTEISER | 15 A | Relais für Frontenteisung |
| STECKDOSE | 25 A | Steckdosenrelais |
| 4WD | 20 A | AWD-ECM |
| AMS | 10 A | Batteriesensor |
| AMS (WISCHER) | 10 A | BCM, PCM |
| WISCHER VORNE | 25 A | Wischer-LO-Relais, Frontwischermotor |
| B/UP-LAMPE | 10 A | M/T – Rückfahrscheinwerferschalter, A/T – hintere Kombinationsleuchte (IN) links/rechts, elektrochromer Spiegel, Audio, A/V und Navigationskopfeinheit |
| ABS3 | 7,5 A | ESC-Modul |
| SENS0R5 | 7,5 A | PCM |
| TCU | 15 A | A/T: Getriebebereichsschalter, M/T: Sicherung – B/UP-LAMPE (M/T) |
| F/PUMPE | 15 A | Kraftstoffpumpenrelais |
| 1 ECU | 15 A | PCM |
| ECU 2 | 10 A | - |
| SENSOR 3 | 10 A | Kraftstoffpumpenrelais, Nockenwellenpositionssensor Nr. 1/Nr. 2 |
| ZÜNDSPULE | 20 A | Kondensator, Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4 |
| SENSOR 2 | 10 A | Spülungssteuermagnetventil, Variables Einlassmagnetventil (G4KJ), RCV-Steuermagnetventil (G4KH), Kurbelwellenpositionssensor, Ölsteuerventil Nr. 1/Nr. 2, Kanisterschließventil |
| SENSOR 1 | 15 A | Sauerstoffsensor (oben), Sauerstoffsensor (unten), E/R-Sicherung und Relaiskasten (Kühlgebläserelais) |
| SENSOR 4 | 20 A | PCM |
| B/A-HORN | 10 A | Einbruchalarm-Hornrelais |
Relais
| Nr. | Funktion | Typ |
|---|---|---|
| E30 | STROMAUSGANGSRELAIS | ISO MICRO |
| E31 | STARTRELAIS | ISO MICRO |
| E32 | FRONTENTEISER-RELAIS | ISO MICRO |
| E33 | GEBLÄSERELAIS | ISO MICRO |
| E34 | WISCHER-LO-RELAIS | ISO MICRO |
| E36 | ACC-RELAIS | ISO MICRO |
| E37 | IG1 RELAIS | ISO MICRO |
| E38 | IG2-RELAIS | ISO MICRO |
| E39 | KÜHLVENTILATORRELAIS | ISO MINI |
| E40 | WISCHER-HI-RELAIS | ISO MICRO |
| E41 | HECKSCHEIBENSCHEIBENRELAIS | ISO MICRO |
| E42 | HUPENRELAIS | ISO MICRO |
| E43 | VAKUUMPUMPENRELAIS | ISO MICRO |
Armaturenbrett (2017, 2018)
Belegung der Sicherungen im Armaturenbrett (2017, 2018)
| Name | Ampere | Funktion |
|---|---|---|
| A/BAG IND | 10 A | Kombiinstrument, A/C-Steuermodul |
| EINE TASCHE | 15 A | ACU, Insassenerkennungssensor |
| 5 MODUL | 7,5 A | Smart-Key-Steuermodul, BCM, Rücksitzheizung links/rechts, Fahrer-/Beifahrer-Klimasteuerungssitz-Steuermodul, Fahrer-/Beifahrer-Sitzheizungsmodul, AVM |
| 1 MODUL | 7,5 A | Sportmodusschalter, Schlüsselmagnet, Konsolenschalter links/rechts, vorderer Konsolenschalter, hinterer Fensterheberschalter links/rechts, Datenverbindungsstecker |
| NEBELSCHEINWERFER HINTEN | 10 A | - |
| 2 SPEICHER | 10 A | BCM, Reifendrucküberwachungsmodul, elektrochromer Spiegel, Fahrer-/Beifahrertürmodul, automatischer Licht- und Fotosensor, A/C-Steuermodul, Kombiinstrument, FRT DRV-Sitz |
| 2 SMART KEY | 7,5 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul |
| 3 MODUL | 10 A | BCM, Kombiinstrument, Reifendrucküberwachungsmodul, A/C-Steuermodul, Audio, Fahrer-/Beifahrertürmodul, ATM-Schalthebelanzeige, Rücksitzheizung links/rechts, AWD-ECM, Fahrer-/Beifahrer-Klimasteuerungssitzsteuermodul, Fahrer-/Beifahrersitz-Steuermodul Beifahrersitzheizungsmodul, MTS-Modul, Einparkhilfesensor hinten links/rechts, A/V- und Navigationskopfeinheit, Einparkhilfesensor hinten (Mitte) links/rechts, EPB EXTN, Konsolenschalter links |
| 4 SMART KEY | 10 A | Start-/Stopp-Knopfschalter, Wegfahrsperrenmodul |
| INNENLEUCHTE | 15 A | Frachtlampe, Schminktischlampe links/rechts, Deckenkonsolenlampe, Mittelraumlampe, persönliche Lampe links/rechts |
| MULTIMEDIA | 15 A | Audio-, A/V- und Navigationskopfeinheit, MTS-Modul |
| MDPS | 7,5 A | MDPS-Einheit |
| Beheizte Lenkung | 15 A | Lenkradschalter |
| 1 SPEICHER | 10 A | RF-Empfänger, Zündschlüssel III. & Türwarnschalter |
| START | 7,5 A | Ohne IMMO. & Smart Key: ICM-Relaisbox (Einbruchmelderelais) mit IMMO. oder Smart Key: PCM, Getriebebereichsschalter, Smart Key-Steuermodul, E/R-Sicherung und Relaiskasten (Startrelais) |
| 2 MODUL | 10 A | Crashpad-Schalter, Mehrzweck-Prüfstecker, Aktuator der Scheinwerfer-Nivellierungseinrichtung links/rechts, Modul der automatischen Scheinwerfer-Nivellierungseinrichtung, Bremslichtschalter, SCC-RADAR |
| Abbiegeleuchte | 10 A | - |
| 2 SONNENDACH | 20 A | Schiebedach |
| S/HEIZUNG RR | 15 A | Rücksitzheizung links/rechts |
| IG1 | 20 A | E/R-Sicherungs- und Relaiskasten (Sicherung – ABS 3, SENSOR 5, TCU) |
| 1 Klimaanlage | 7,5 A | E/R-Sicherungs- und Relaiskasten (Gebläserelais), A/C-Steuermodul, Cluster-Ionisator |
| WISCHER RR | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor, Multifunktionsschalter, BCM |
| 1 SMART-SCHLÜSSEL | 25 A | Smart-Key-Steuermodul |
| S/HEIZUNG FRT | 20 A | CCS-Steuermodul für Fahrer/Beifahrer, Sitzheizungsmodul für Fahrer/Beifahrer |
| 2 Klimaanlagen | 7,5 A | A/C-Steuermodul |
| C/LEICHTER | 20 A | Vordere Steckdose und Zigarettenanzünder, Gepäcksteckdose |
| WISCHER VORNE | 15 A | Multifunktionsschalter, E/R-Sicherung und Relaiskasten (Wischer-HI-Relais, IG2-Relais) |
| GEBLÄSE RR | 20 A | - |
| P/FENSTER RH | 25 A | Beifahrertürmodul, Fensterheberschalter hinten rechts |
| HINTEN BEHEIZT | 10 A | A/C-Steuermodul |
| BREMSSCHALTER | 7,5 A | Smart-Key-Steuermodul, Bremslichtschalter |
| 1 SONNENDACH | 20 A | Schiebedach |
| P/FENSTER LINKS | 25 A | Fahrersicherheits-Fensterhebermodul, Fahrertürmodul, Fensterheberschalter hinten links |
| KRAFTSTOFFDECKEL | 15 A | Schalter für die Tankklappe |
| 3 SMART KEY | 7,5 A | Smart-Key-Steuermodul |
| BREMSLEUCHTE | 15 A | Elektronisches Stoppsignalmodul |
| P/SITZ (PASS) | 20 A | Manueller Schalter für den Beifahrersitz |
| AMPERE | 30 A | AMPERE |
| 4 MODUL | 10 A | Audio-, A/V- und Navigationskopfeinheit, BCM, AMR-MTS-Modul, elektrischer Außenspiegelschalter, E/R-Sicherung und Relaiskasten (Steckdosenrelais), AVM |
| DR-SPERRE | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappenrelais, ICM-Relaisbox (Dead-Lock-Relais), BCM |
| P/SITZ (DRV) | 30 A | Fahrer-IMS-Modul, manueller Schalter für den Fahrersitz, Schalter für die Lordosenstütze des Fahrers |
Motorraum
Belegung der Sicherungen im Motorraum (2017, 2018)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | MDPS-Einheit |
| 2 B+ | 60 A | Smart Junction Box (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sicherung – SUNROOF 1, P/SEAT PASS, P/SEAT DRV) |
| GEBLÄSE | 40 A | Gebläserelais |
| HINTEN BEHEIZT | 40 A | Relais für Heckscheibenheizung |
| 1 ABS | 40 A | ESC-Modul, Mehrzweck-Prüfstecker |
| 2 ABS | 40 A | ESC-Modul |
| LÜFTER | 60 A | Kühlgebläserelais |
| 3 B+ | 60 A | Intelligente Anschlussdose (Sicherung – MODUL 1, SMART KEY 4, SCHIEBEDACH 2, SMART KEY 1, Leckstrom-Autocut-Gerät) |
| SICHERUNG: | ||
| 4 B+ | 50 A | Smart Junction Box (IPS 3 (4CH), IPS 6 (2CH), Sicherung – F/DECKEL, STOP LAMP, DR LOCK, BREMSSCHALTER, IPS 4 (2CH) |
| ECU | 40 A | EMS-Box |
| IG1 | 40 A | Ohne Smart Key: Zündschalter, mit Smart Key – ACC-Relais, IG1-Relais |
| IG2 | 40 A | Startrelais, IG2-Relais, ohne Smart Key: Zündschalter |
| ANHÄNGER | 30 A | Anhängersteckdose |
| 1 B+ | 50 A | Intelligente Anschlussdose (Sicherung – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH), AMP |
| HORN | 15 A | Hupenrelais |
| VAKUUMPUMPE | 20 A | Vakuumpumpenrelais |
| ENTEISER | 15 A | Relais für Frontenteisung |
| STECKDOSE | 25 A | Steckdosenrelais |
| 4WD | 20 A | AWD-ECM |
| AMS | 10 A | Batteriesensor |
| AMS (WISCHER) | 10 A | BCM, PCM |
| WISCHER (FRT) | 25 A | Wischer-LO-Relais, Frontwischermotor |
| B/UP-LAMPE | 10 A | A/T – hintere Kombinationsleuchte (IN) links/rechts, elektrochromer Spiegel, Audio, A/V und Navigationskopfeinheit |
| 3 ABS | 7,5 A | ESC-Modul |
| 5 SENSOR | 7,5 A | PCM |
| TCU | 15 A | A/T: Getriebebereichsschalter |
| BENZINPUMPE | 15 A | Kraftstoffpumpenrelais |
| 1 ECU | 15 A | PCM |
| ECU 2 | 10 A | - |
| 3 SENSOR | 10 A | E/R-Sicherungs- und Relaiskasten (Gurrgebläse-Relais) |
| ZÜNDSPULE | 20 A | Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4 |
| 2 SENSOR | 10 A | Spülungssteuermagnetventil, Variables Einlassmagnetventil (G4KJ), RCV-Steuermagnetventil (G4KH), Ölsteuerventil Nr. 1/Nr. 2, Kanisterschließventil |
| 1 SENSOR | 15 A | Sauerstoffsensor (oben), Sauerstoffsensor (unten) |
| 4 SENSOR | 20 A | PCM |
| B/ALARMHUPE | 10 A | Einbruchalarm-Hornrelais, SCC-Radar |
| 3 E-CVVT | 40 A | E-CVVT-Relais |
| 1 E-CVVT | 20 A | PCM |
| 2 E-CVVT | 20 A | PCM |
| 1 EPB | 15 A | EPB-EINHEIT |
| 2 EPB | 15 A | EPB-EINHEIT |
| Elektrische Heckklappe | 30 A | Elektrische Heckklappe |
Relais
| Nr. | Funktion | Typ |
|---|---|---|
| E30 | STROMAUSGANGSRELAIS | ISO MICRO |
| E31 | STARTRELAIS | ISO MICRO |
| E32 | FRONTENTEISER-RELAIS | ISO MICRO |
| E33 | GEBLÄSERELAIS | ISO MICRO |
| E34 | WISCHER-LO-RELAIS | ISO MICRO |
| E36 | ACC-RELAIS | ISO MICRO |
| E37 | IG1 RELAIS | ISO MICRO |
| E38 | IG2-RELAIS | ISO MICRO |
| E39 | KÜHLVENTILATORRELAIS | ISO MINI |
| E40 | WISCHER-HI-RELAIS | ISO MICRO |
| E41 | HECKSCHEIBENSCHEIBENRELAIS | ISO MICRO |
| E42 | HUPENRELAIS | ISO MICRO |
| E43 | VAKUUMPUMPENRELAIS | ISO MICRO |
Belegung Sicherungskasten und Relais Hyundai Santa Fe | Baujahr 2019-2022
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich auf der Fahrerseite des Armaturenbretts hinter der Abdeckung.
Position des Sicherungskastens im Motorraum
Sicherungskastendiagramm Armaturenbrett (2019, 2020)
Belegung der Sicherungen im Armaturenbrett (2019, 2020)
| Name | Ampere | Funktion |
|---|---|---|
| MODUL 4 | 7,5 A | Datenverbindungsstecker, Bremslichtschalter, Fahrertürmodul |
| AIRBAG 1 | 15 A | SRS-Steuermodul, Insassenerkennungssensor |
| BREMSSCHALTER | 7,5 A | IBU, Bremslichtschalter |
| MODUL 9 | 15 A | Audio-, A/V- und Navigationskopfeinheit, Kombiinstrument, A/C-Steuermodul, Low-DC-DC-Wandler (Audio/AMP), Head-Up-Display, Regensensor, Sensor zur Warnung der hinteren Insassen (ROA), Fahrer-IMS-Steuermodul, Fahrertürmodul, elektrischer Außenspiegel für Fahrer/Beifahrer, elektrisches Heckklappenmodul |
| MODUL 10 | 10 A | Datenverbindungsanschluss, Toter-Winkel-Kollisionswarner links/rechts, kabelloses Ladegerät vorn, A/C-Steuermodul hinten, elektrochromer Spiegel |
| AIRBAG IND | 10 A | A/C-Steuermodul, Kombiinstrument |
| IBU 1 | 7,5 A | IBU |
| MODUL 2 | 7,5 A | Surround-View-Monitor, AC-Inverter-Ausgang, AC-Invertereinheit, Rücksitzheizung links/rechts, Steuermodul für die vordere Luftbelüftung, Steuermodul für die vordere Sitzheizung |
| MODUL 8 | 7,5 A | Warnblinkschalter, Schlüsselmagnetventil, Fahrer-/Beifahrer-Smart-Key-Außengriff |
| S/HEIZUNG FRT | 20 A | Steuermodul für die vordere Luftbelüftung, Steuermodul für die vordere Sitzheizung |
| AIRBAG 2 | 15 A | SRS-Steuermodul |
| MODUL 5 | 7,5 A | Spurverlassenswarneinheit, Crashpad-Schalter, IBU, Konsolenschalter, ATM-Schalthebel IND., AWD-ECM, Sportmodusschalter |
| IBU 2 | 15 A | IBU, Zündschalter |
| SONNENDACH 2 | 20 A | Panorama-Schiebedach |
| MODUL 1 | 7,5 A | IBU |
| P/FENSTER RH | 25 A | Beifahrer-Sicherheits-Fensterhebermodul, Beifahrer-Fensterheberschalter, hinterer Fensterheberschalter rechts |
| ISG | 15 A | Niedriger DC-DC-Wandler (AMP), Kombiinstrument, A/C-Steuermodul, A/V- und Navigationskopfeinheit, Head-Up-Display |
| RR-SITZ (links) | 25 A | Rücksitzheizung links, Rücksitzklappschalter links |
| CLUSTER | 7,5 A | Kombiinstrument, Head-Up-Display |
| MDPS | 10 A | MDPS-Einheit |
| Klimaanlage | 7,5 A | E/R-Anschlussblock (Gebläserelais), SUB-Anschlussblock (PTC-Heizung 1/2-Relais), A/C-Steuermodul, Cluster-Ionisator |
| KINDERSICHERUNG | 15 A | ICM-Relaisbox (Relais für Kindersicherung/-entriegelung) |
| TÜRSCHLOSS | 20 A | Türverriegelungsrelais, Türentriegelungsrelais, Heckklappenrelais, Zweigang-Entriegelungsrelais |
| HINTEN A/C | 10 A | Hinteres A/C-Steuermodul, hinterer Gebläsemotor, A/C-Steuermodul |
| SONNENDACH 1 | 20 A | Panorama-Schiebedach |
| P/FENSTER LINKS | 25 A | Fahrersicherheits-Fensterhebermodul, Fensterheberschalter hinten links |
| MODUL 3 | 7,5 A | IBU |
| MODUL 6 | 7,5 A | Audio-, A/V- und Navigationskopfeinheit, Low-DC-DC-Wandler (Audio/AMP), A/C-Steuermodul, elektrochromer Spiegel, Schalter für die untere Mittelkonsole, Fahrer-IMS-Steuermodul, Rücksitzheizung links/rechts, Luft vorn Lüftungssteuermodul, Vordersitzheizungssteuermodul |
| WASCHMASCHINE | 15 A | Multifunktionsschalter |
| RR-SITZ (rechts) | 25 A | Rücksitzheizung rechts, Rücksitzklappschalter rechts |
| WISCHER (HINTEN) | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor |
| AMPERE | 25 A | AMP, Low-DC-DC-Wandler (AMP) |
| ACC | 7,5 A | Surround-View-Monitor, AMP, IBU, kabelloses Ladegerät vorne, USB-Ladegerät vorne, Low-DC-DC-Wandler (Audio/AMP), Audio-, A/V- und Navigationskopfeinheit, USB-Ladegerät hinten links/rechts |
| P/SITZ (PASS) | 30 A | Manueller Schalter für den Beifahrersitz |
| P/SITZ (DRV) | 30 A | Fahrer-IMS-Steuermodul, manueller Fahrersitzschalter |
Motorraum
Belegung der Sicherungen im Motorraum (2019, 2020)
| Name | Ampere | Funktion |
|---|---|---|
| MDPS | 80 A | MDPS-Einheit |
| EPB | 60 A | ESC-Modul |
| B+4 | 50 A | ICU-Anschlussblock (Sicherung – MODUL 8, S/HEATER FRT, P/WINDOW RH, AMR SUNROOF) |
| B+3 | 50 A | ICU-Anschlussblock (Sicherung – P/WINDOW LH, RR SEAT (LH), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | 50 A | ICU-Anschlussblock (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15) |
| HINTEN BEHEIZT | 40 A | Beheiztes Relais hinten |
| ABS 1 | 40 A | ESC-Modul |
| GEBLÄSE | 40 A | Gebläserelais |
| ABS 2 | 40 A | ESC-Modul |
| PTC-HEIZUNG 1 | 50 A | SUB-Anschlussblock (PTC-Heizung 1-Relais) |
| PTC-HEIZUNG 2 | 50 A | SUB-Anschlussblock (PTC-Heizung 2-Relais) |
| B+1 | 50 A | ICU-Anschlussblock (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, Langzeit-/Kurzzeit-Lastverriegelungsrelais) |
| B+5 | 50 A | ICU-Anschlussblock (Sicherung – TÜRSCHLOSS, IBU 1, IBU 2, BREMSSCHALTER, KINDERSICHERUNG, RR-SITZ (RECHTS), SCHIEBEDACH 2) |
| WANDLER | 30 A | AC-Wechselrichtereinheit |
| Elektrische Heckklappe | 30 A | Elektrisches Heckklappenmodul |
| TRAILER 3 | 30 A | Anhängerlampe |
| IG2 | 40 A | Startrelais, ICU-Anschlussblock (Sicherung – Klimaanlage, WASCHANLAGE, SCHEIBENWISCHER (HINTEN), MODUL 1, MODUL 2, HINTEN NEIN) |
| ÖLPUMPE | 40 A | Elektronisches Ölpumpenmodul |
| KÜHLVENTILATOR 2 | 50 A | Kühlgebläserelais |
| BEHEIZTER SPIEGEL | 10 A | Elektrischer Außenspiegel für Fahrer/Beifahrer, A/C-Steuermodul |
| Klimaanlage 2 | 10 A | A/C-Steuermodul |
| WISCHER VORNE 2 | 10 A | Wischerrelais (LO), Frontwischermotor |
| 4 ECU | 15 A | PCM |
| AMS | 10 A | Batteriesensor |
| VAKUUMPUMPE | 20 A | Vakuumpumpe |
| 4WD | 20 A | AWD-ECM |
| SENSOR 6 | 15 A | Elektronisches Ölpumpenmodul, Vakuumpumpe (2.0 T-GDI) |
| ABS 3 | 10 A | ESC-Modul |
| SENSOR 7 | 10 A | Intelligentes Tempomatradar |
| SENSOR 5 | 10 A | Kanisterschließventil, E/R-Anschlussblock (Kühlgebläserelais) |
| ZÜNDSPULE | 20 A | Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4 |
| SENSOR 1 | 10 A | 2.4 GDI: Kraftstoffpumpenrelais, Magnetventil für variable Ansaugung, Magnetventil für Spülungssteuerung, Ölsteuerventil. 2.0 T-GDI: Kraftstoffpumpenrelais, Magnetventil für RCV-Steuerung, Magnetventil für Spülungssteuerung, Ölsteuerventil |
| E-CVVT 2 | 20 A | PCM |
| Klimaanlage 1 | 10 A | 2.4 GDI: A/CON-Relais |
| WISCHER VORNE 1 | 25 A | Wischer-Hauptrelais |
| TCU 2 | 10 A | Übertragungsbereichsschalter |
| 3 ECU | 10 A | PCM |
| B/ALARMHUPE | 15 A | Einbruchalarm-Hornrelais, Hupenrelais |
| HORN | 15 A | Hupenrelais |
| BENZINPUMPE | 20 A | Kraftstoffpumpenrelais |
| 1 ECU | 20 A | PCM |
| SENSOR 2 | 10 A | 2.4 GDI: Klimakompensationsrelais, Sauerstoffsensor (oben/unten) 2.0 T-GDI: Sauerstoffsensor (oben/unten) |
| E-CVVT 1 | 20 A | PCM |
| STROMANSCHLUSS 1 | 20 A | Steckdose vorne |
| STROMANSCHLUSS 2 | 20 A | Hintere Steckdose |
| ACC | 10 A | ICU-Anschlussblock (Sicherung – ACC) |
| TCU 1 | 15 A | PCM |
| IG 1 | 40 A | PDM (IG1) Relais |

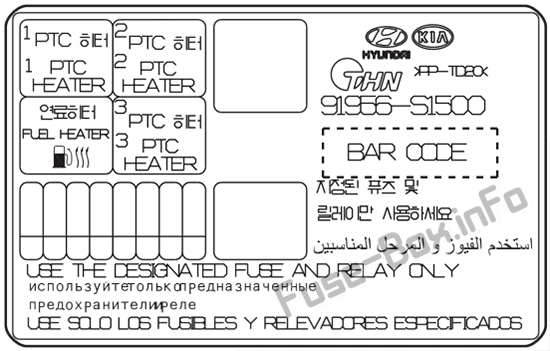

Zusätzliches Sicherungsfeld (nur Diesel)
Armaturenbrett (2019 UK)

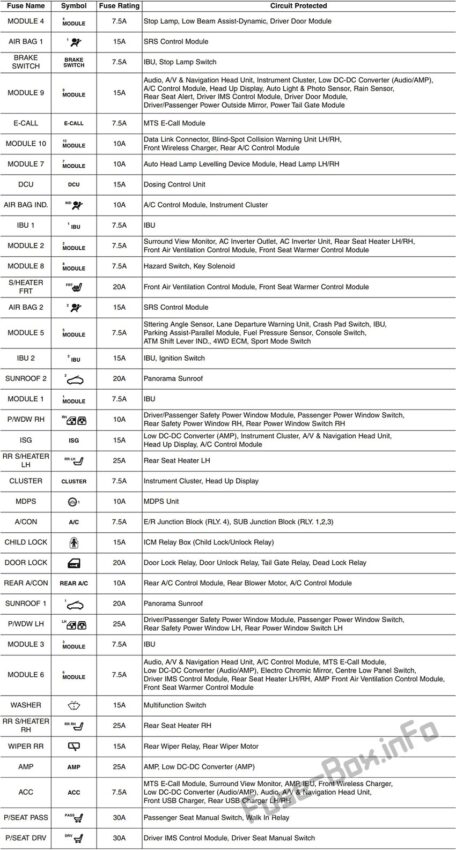

Belegung der Sicherungen im Armaturenbrett (2019, UK)
Motorraum

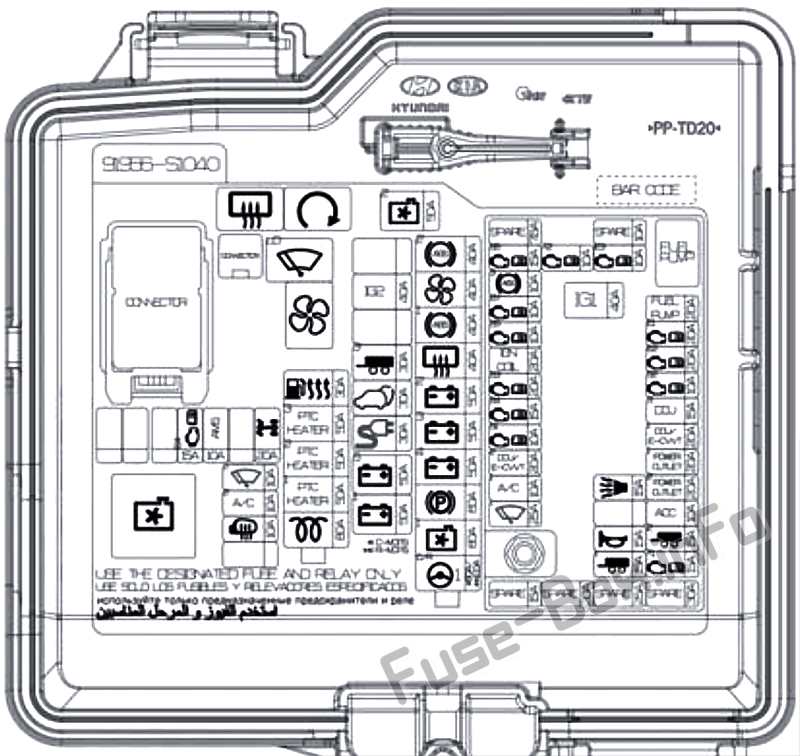

Belegung der Sicherungen im Motorraum (2019, UK)
Zusätzliches Sicherungsfeld (nur Diesel)
Armaturenbrett (2021, 2022)
Belegung der Sicherungen im Armaturenbrett (2021, 2022)
| Name | Ampere | Funktion |
|---|---|---|
| MODUL 4 | 7,5 A | Datenverbindungsstecker, Bremslichtschalter, Fahrerbereichseinheit |
| AIRBAG 1 | 15 A | SRS-Steuermodul, Insassenerkennungssensor |
| BREMSSCHALTER | 7,5 A | IBU, Bremslichtschalter |
| MODUL 9 | 15 A | Vorderes A/C-Steuermodul, Fahrertürbereichseinheit, elektrisches Heckklappenmodul, Low-DC/DC-Wandler, Rücksitzwarnsensor (ROA), Fahrer-IMS-Steuermodul, Head-Up-Display, elektrischer Außenspiegel für Fahrer/Beifahrer |
| MODUL 10 | 10 A | Toter-Winkel-Warngerät links/rechts, kabelloses Ladegerät vorn |
| AIRBAG IND. | 10 A | Dachkonsolenbaugruppe, Kombiinstrument |
| IBU 1 | 7,5 A | IBU |
| MODUL 2 | 7,5 A | AC-Inverter-Ausgang, AC-Invertermodul, Steuermodul für die vordere Luftbelüftung, Steuermodul für die vordere Sitzheizung, Steuermodul für die linke/rechte 2. Sitzheizung |
| MODUL 8 | 7,5 A | Warnblinkschalter, Schlüsselmagnetventil, Stimmungslampe, Regensensor, Stimmungslampeneinheit, Stimmungslampe Nr. 1/Nr. 2 |
| S/HEIZUNG FRT | 20 A | Datenverbindungsstecker, Steuermodul für die vordere Luftbelüftung, Steuermodul für die vordere Sitzheizung |
| AIRBAG 2 | 15 A | SRS-Steuermodul |
| E-SHIFTER 1 | 10 A | Elektronisches Umschaltrad |
| E-SHIFTER 2 | 7,5 A | Elektronisches Umschaltrad |
| MODUL 5 | 7,5 A | Spurverlassenswarneinheit, Crashpad-Schalter, IBU, Konsolenschalter, 4WD-ECM, Surround-View-Monitoreinheit, oberer Konsolenschalter, Parkkollisionsvermeidungsassistenzeinheit |
| IBU 2 | 15 A | IBU, Zündschalter, BLE-Einheit (Bluetooth Low Energy), IAU (Identitätsauthentifizierungseinheit), Fahrer-/Beifahrer-Smart-Key-Außengriff |
| SONNENDACH 2 | 20 A | Panorama-Schiebedach |
| MODUL 1 | 7,5 A | IBU, IAU (Identity Authentication Unit) |
| P/FENSTER RH | 25 A | Beifahrer-Sicherheitsfensterhebermodul, Beifahrer-Fensterheberschalter, Fensterheberschalter hinten rechts, Fensterheber-Sicherheitsfenster hinten rechts |
| ISG | 15 A | Niedriger DC-DC-Wandler (AMP), Kombiinstrument, vorderes A/C-Steuermodul, A/V- und Navigationskopfeinheit, Head-Up-Display, Audio |
| RR-SITZ (links) | 25 A | 2. Sitzheizung links Steuermodul, 2. Sitz links Klappaktuator |
| CLUSTER | 7,5 A | Kombiinstrument, Head-Up-Display |
| MDPS | 10 A | MDPS-Einheit (MDPS (Motor Driven Power Steering) ist dasselbe wie EPS (Electric Power Steering)). |
| Klimaanlage | 7,5 A | E/R-Anschlussblock (Gebläserelais, PTC-Heizungsrelais) |
| KINDERSICHERUNG | 15 A | ICM-Relaisbox (Relais für Kindersicherung/-entriegelung) |
| TÜRSCHLOSS | 20 A | Türverriegelungsrelais, Türentriegelungsrelais, Heckklappenrelais, Fahrertür-Entriegelungsrelais |
| SONNENDACH 1 | 20 A | Panorama-Schiebedach |
| P/FENSTER LINKS | 25 A | Fahrersicherheits-Fensterhebermodul, Fensterheberschalter hinten links, Fensterheber-Sicherheitsfenster hinten links |
| MODUL 3 | 7,5 A | IBU |
| MODUL 6 | 7,5 A | Audio-, A/V- und Navigationskopfeinheit, A/V- und Navigationstastatur, vorderes A/C-Steuermodul, vorderes kabelloses Ladegerät, elektrochromer Spiegel, Low-DC/DC-Wandler |
| WASCHMASCHINE | 15 A | Multifunktionsschalter |
| RR-SITZ (rechts) | 25 A | Steuermodul für die rechte Sitzheizung des zweiten Sitzes, Klappaktuator für die rechte Sitzheizung des zweiten Sitzes |
| WISCHER RR | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor |
| AMPERE | 25 A | Niedriger DC-DC-Wandler (mit AMP) |
| ACC | 7,5 A | IBU, vorderes USB-Ladegerät, Low-DC-DC-Wandler, hinteres USB-Ladegerät links/rechts, IAU (Identitätsauthentifizierungseinheit) |
| P/SITZ (PASS) | 30 A | Manueller Schalter für den Beifahrersitz |
| P/SITZ (DRV) | 30 A | Fahrer-IMS-Steuermodul, manueller Fahrersitzschalter |
Motorraum

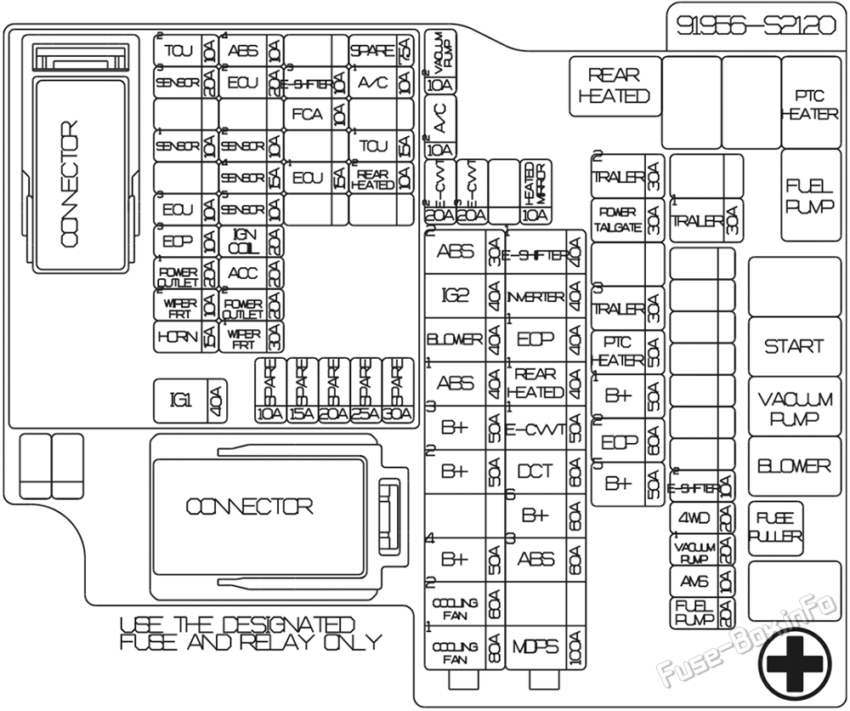

Belegung der Sicherungen im Motorraum (2021, 2022)
| Name | Ampere | Funktion |
|---|---|---|
| KÜHLVENTILATOR1 | 80 A | BLDC 600 W: Lüftersteuerung |
| KÜHLVENTILATOR2 | 60 A | BLDC 400 W: Lüftersteuerung |
| B+4 | 50 A | ICU-Anschlussblock (Sicherung – MODULE8, SUNROOF1, AMP, P/WINDOW RH, S/HEATER DRV/PASS) |
| B+2 | 50 A | ICU-Anschlussblock (IPS 8 SPOC+/IPS 10/IPS 11/ IPS 13/IPS 14/1 PS 15) |
| B+3 | 50 A | ICU-Anschlussblock (Sicherung – E-SHIFTER1, P/SEAT (DRV, P/SEAT (PASS), P/WINDOW LH, RR SEAT(LH)) |
| GEBLÄSE | 40 A | Gebläserelais |
| IG2 | 40 A | Startrelais, Leiterplattenblock (PDM (IG2)-Relais) |
| ABS 2 | 30 A | ESC-Modul |
| MDPS | 100 A | MDPS-Einheit |
| ABS 3 | 60 A | ESC-Modul |
| B+6 | 60 A | PCB-Block (B+) |
| PUNKT | 60 A | TCM |
| E-CVVT1 | 50 A | PCB-Block (E-CVVT-Relais) |
| HINTEN BEHEIZT | 40 A | Beheiztes Relais hinten |
| WANDLER | 40 A | AC-Wechselrichtermodul |
| E-SHIFTER 1 | 40 A | SCU |
| BEHEIZTER SPIEGEL | 10 A | Beheiztes Relais hinten, Fahrer-/Beifahrer-Außenspiegel, vorderes A/C-Steuermodul |
| E-CVVT3 | 20 A | PCM, PCB-Block (E-CVVT-Relais) |
| E-CVVT2 | 20 A | PCM, PCB-Block (E-CVVT-Relais) |
| Klimaanlage2 | 10 A | Gebläserelais, vorderes A/C-Steuermodul |
| VAKUUMPUMPE2 | 10 A | ESC-Modul, Vakuumpumpenrelais, Vakuumpumpe |
| B+5 | 50 A | ICU-Anschlussblock (Sicherung – TÜRSCHLOSS, IBU1, IBU2, BREMSSCHALTER, KINDERSICHERUNG, RR-SITZ (RECHTS), SCHIEBEDACH2) |
| EOP2 | 60 A | G4KP: Elektronische Ölpumpe |
| B+1 | 50 A | ICU-Anschlussblock (IPS 1 SPOC+/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7/Langzeit-Last-Latch-Relais, Kurzzeit-Last-Latch-Relais) |
| PTC-HEIZUNG | 50 A | PTC-Heizungsrelais |
| TRAILER3 | 30 A | Anhängermodul |
| Elektrische Heckklappe | 30 A | Elektrische Heckklappeneinheit |
| TRAILER2 | 30 A | Anhängermodul |
| BENZINPUMPE | 20 A | Kraftstoffpumpenrelais |
| AMS | 10 A | Batteriesensor |
| VAKUUMPUMPE1 | 20 A | Vakuumpumpenrelais |
| 4WD | 20 A | 4WD-ECM |
| E-SHIFTER2 | 10 A | SCU |
| TRAILER1 | 30 A | Anhängermodul |
| PCB-Block: | ||
| IG1 | 40 A | PDM (IG1) Relais |
| TCU2 | 10 A | TCM |
| SENSOR3 | 20 A | Injektor Nr. 2/Nr. 4 |
| SENSOR1 | 10 A | Injektor Nr. 1/Nr. 3 |
| ECU3 | 10 A | PCM |
| EOP3 | 10 A | [G4KN] Elektronische Ölpumpe |
| STROMANSCHLUSS1 | 20 A | Gepäcksteckdose |
| WISCHER2 | 10 A | IBU, PCM |
| HORN | 15 A | Hupenrelais |
| ABS4 | 10 A | ESC-Modul |
| ECU2 | 20 A | PCM |
| SENSOR2 | 10 A | G4KN: Kanisterschließventil, Kühlgebläsesteuerung, Magnetventil für variable Ölpumpe, Magnetventil für Entlüftungssteuerung, Ölregelventil, Variables Ansaugmagnetventil, A/CON-Relais G4KP: Kanisterschließventil, Kühlgebläsesteuerung, Magnetventil für variable Ölpumpe, Spülungssteuermagnetventil, Ölsteuerventil, RCV-Steuermagnetventil, A/CON-Relais |
| SENSOR4 | 15 A | Sauerstoffsensor (oben/unten) |
| ZÜNDSPULE | 20 A | Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4 |
| ACC | 20 A | ICU-Anschlussblock (Sicherung – ACC) |
| STROMANSCHLUSS2 | 20 A | Steckdose vorne |
| WISCHER VRT1 | 30 A | Frontwischermotor, Frontwischerrelais (niedrig). |
| E-SHIFTER3 | 10 A | SCU |
| FCA | 10 A | Frontradareinheit |
| ECU1 | 15 A | PCM |
| Klimaanlage1 | 10 A | TCM |
| TCU1 | 20 A | PCM |
| HINTEN BEHEIZT2 | 10 A | E/R-Anschlussblock (hinteres beheiztes Relais) |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Hyundai Santa Fe
Alle 105 Artikel
Navi-Update
Hyundai Navi Update per SD-Karte | 2025 & 2026 Download
Probleme & Mängel
Die Hyundai Warnleuchte "Gelbes Ausrufezeichen" (z.B. Reifendruck)
Probleme & Mängel
Hyundai Santa Fe Probleme | alle Mängel & Schwachstellen | + Lösungen
Ratgeber & Anleitungen
Hyundai AdBlue | Anzeige, Verbrauch, Nachfüllen | Reichweite & Kosten
Technische Daten
Hyundai Santa Fe - Zahnriemen oder Steuerkette - Alle Modelle (Tabelle)
Schlüsselbatterie
Schlüsselbatterie am Hyundai Santa Fe wechseln | alle Baureihen (inkl. Anlernen) | + Video
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
