Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 110
- Einbauorte
- Innenraum, Motorraum, Kofferraum
- Baujahre
- 2018 – 2020
Schnellantworten
- Zigarettenanzünder Nr. 38 · 20 A · Zubehörsteckdose im HandschuhfachIm Innenraum · Baujahr 2018 bis 2020 · 2 weitere Treffer
- Radio Nr. 33 · 10 A · Audio-VerstärkerIm Innenraum · Baujahr 2018 bis 2020 · 4 weitere Treffer
- Abblendlicht Nr. 39 · 10 A · NebelscheinwerferIm Motorraum · Baujahr 2018 bis 2020 · 2 weitere Treffer
- Scheibenwischer Nr. 22* · 30 A · ScheibenwischerIm Motorraum · Baujahr 2018 bis 2020 · 1 weitere Treffer
- Hupe Nr. 31 · 15 A · TonsignaleIm Motorraum · Baujahr 2018 bis 2020 · 1 weitere Treffer
In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jaguar E-Pace inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Jaguar E-Pace | Baujahr 2018 bis 2020
Sicherungskasten Motorraum
| Nr. | Ampere | Farbe | Beschreibung |
|---|---|---|---|
| 1 | 30 A | Grün | Motorsteuerungsmodul |
| 2 | 5 A | Hellbraun | Steuerungssystem für elektrische Leistung |
| 3* | 80 A | Transparent | Elektrische Servolenkung (EPAS); Motorsteuerungssystem |
| 4* | 60 A | Blau | Glühkerzen (nur Dieselmotoren) |
| 5* | 100 A | Violett | Motorkühlung |
| 6 | 15 A | Blau | Motorsteuerungssystem |
| 7 | 15 A | Blau | Motorsteuerungssystem |
| 8 | 15 A | Blau | Motorsteuerungssystem |
| 9 | 10 A | Rot | Motorsteuerungssystem |
| 10 | Rot | Motorsteuerungssystem | |
| 10 | 5 A | Hellbraun | Benzinpumpe |
| 11 | 10 A | Rot | Motorsteuerungssystem |
| 12 | 10 A | Rot | Motorsteuerungssystem |
| 13 | – | – | – |
| 14 | 10 A | Rot | Motorkühlung |
| 10 | Rot | Motorsteuerungssystem | |
| 15* | 40 A | Orange | Motorsteuerungssystem |
| 16* | 100 A | Violett | Zuheizer |
| 17* | 60 A | Blau | Sicherungskasten in der Kabine |
| 18* | 60 A | Blau | Sicherungskasten in der Kabine |
| 19* | 60 A | Blau | Sicherungskasten im Kofferraum |
| 20* | 60 A | Blau | Sicherungskasten im Kofferraum |
| 21* | 60 A | Blau | Steuerungssystem für elektrische Leistung |
| 22* | 30 A | Grün | Scheibenwischer |
| 23* | 40 A | Orange | Sicherungskasten in der Kabine |
| 24* | 40 A | Orange | Anlasser (nur Dieselmotoren mit Automatikgetriebe) |
| 25* | 40 A | Orange | Antiblockiersystem (ABS) |
| 26* | 40 A | Orange | Antiblockiersystem (ABS) |
| 27* | 40 A | Orange | Sicherungskasten in der Kabine |
| 28* | 40 A | Orange | Gebläsemotor der Heizung |
| 29* | 30 A | Grün | Elektrische Anhängerbremse (nur Australien) |
| 30 | 15 A | Blau | Reservieren |
| 31 | 15 A | Blau | Tonsignale |
| 32 | 10 A | Rot | Reservieren |
| 33 | 5 A | Hellbraun | Tonsignal; Beheizbare Frontscheibe; Benzinpumpe |
| 34* | 40 A | Orange | Beheizbare Windschutzscheibe auf der linken Seite |
| 35* | 40 A | Orange | Beheizbare Windschutzscheibe rechts |
| 36 | 5 A | Hellbraun | Motorsteuerungssystem. Klimaanlage |
| 37 | 20 A | Gelb | Benzinpumpe |
| 38 | 15 A | Blau | Getriebesteuermodul |
| 39 | 10 A | Rot | Nebelscheinwerfer |
| 40 | 20 A | Gelb | Rechter Scheinwerfer |
| 41 | 20 A | Gelb | Linker Scheinwerfer |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | – | – | – |
| 45 | – | – | – |

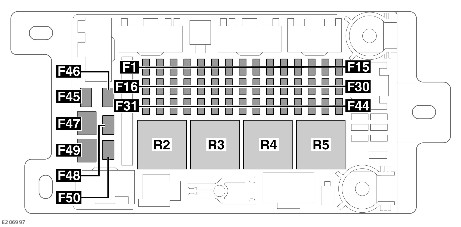

Sicherungskasten Innenraum
| Nr. | Ampere | Farbe | Beschreibung |
|---|---|---|---|
| 1 | 30 A | Grün | Beifahrersitz |
| 2 | 30 A | Grün | Der Fahrersitz |
| 3 | 25 A | Transparent | Beifahrertürmodul |
| 4 | 25 A | Transparent | Fahrertürmodul |
| 5 | 5 A | Hellbraun | Schlüsselloses Entriegeln |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | 5 A | Hellbraun | Reifendruckkontrollsystem (TPMS) |
| 10 | 5 A | Hellbraun | Selbstversorgtes Signal |
| 11 | 5 A | Hellbraun | Indikator gesetzt |
| 12 | 20 A | Gelb | Kraftstoffsystem |
| 13 | 5 A | Hellbraun | Rücksitze |
| 14 | 5 A | Hellbraun | Wegfahrsperre |
| 15 | 5 A | Hellbraun | Lenkrad |
| 16 | 20 A | Gelb | Schlüsselloses Entriegeln |
| 17 | 5 A | Hellbraun | Bremspedalschalter |
| 18 | 20 A | Gelb | Vorderseite |
| 19 | 20 A | Gelb | Beheizbarer oder klimatisierter Beifahrersitz |
| 2 | 5 A | Hellbraun | Spiegel; Kamera |
| 21 | 5 A | Hellbraun | Totzonenüberwachung |
| 22 | 5 A | Hellbraun | Kamera |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | 10 A | Rot | Indikator gesetzt |
| 26 | 20 A | Gelb | Feuerzeug |
| 27 | – | - | – |
| 28 | 10 A | Rot | HUD-Display und Lüfter |
| 29 | 5 A | Hellbraun | Intelligentes Geschwindigkeitsprogrammierungssystem |
| 30 | 20 A | Gelb | Bedienelemente für Fahrersitzheizung und Klimaanlage |
| 31 | 5 A | Hellbraun | Elektrische Heckklappe |
| 32 | 5 A | Hellbraun | Fahrertürmodul |
| 33 | 10 A | Rot | Audio-Verstärker |
| 34 | 15 A | Blau | Infotainment-System |
| 35 | 15 A | Blau | Infotainment-System |
| 36 | 10 A | Rot | Audio/Video-Ausgang |
| 37 | 15 A | Blau | Sitzschalter und Speicher |
| 38 | 20 A | Gelb | Zubehörsteckdose im Handschuhfach |
| 39 | – | – | – |
| 40 | – | – | – |
| 41 | 10 A | Rot | Beheiztes Lenkrad |
| 42 | 5 A | Hellbraun | Lenkrad |
| 43 | 20 A | Gelb | Heizungs- und Lüftungssystem |
| 44 | – | – | – |
| 45 | 40 A | Orange | Körperkontrollmodul |
| 46 | – | – | – |
| 47 | 40 A | Orange | Körperkontrollmodul |
| 48 | – | – | – |
| 49 | 40 A | Orange | Infotainment-System, Verstärker |
| 50 | 20 A | Gelb | Verstärkermodul |
Sicherungskasten Kofferraum
| Nr. | Ampere | Farbe | Beschreibung |
|---|---|---|---|
| 1 | 15 A | Blau | Heckscheibenwischer |
| 2 | 20 A | Gelb | Ausziehbare Trittbretter |
| 3 | 5 A | Hellbraun | Telematiksystem |
| 4 | 5 A | Hellbraun | Brennstoffbefeuertes Heizgerät (FBH) |
| 5 | 25 A | Transparent | Benzinpumpe |
| 6 | 30 A | Grün | Heckklappenassistent |
| 7 | 5 A | Hellbraun | Reservieren |
| 8 | – | - | – |
| 9 | 5 A | Hellbraun | Ersatzbatterie |
| 10 | – | – | – |
| 11 | 25 A | Transparent | Türmodul hinten rechts |
| 12 | 20 A | Gelb | Anhänger |
| 13 | 5 A | Hellbraun | Allradantrieb (AWD) |
| 14 | 25 A | Transparent | Türmodul hinten links |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | 30 A | Grün | Fahrsystem |
| 20 | – | – | – |
| 21 | 20 A | Gelb | Steckdose für Zubehör |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | 5 A | Hellbraun | Berechnung der Wattiefe |
| 25 | – | – | – |
| 26 | 20 A | Gelb | Sitzheizungsmodul hinten |
| 27 | 5 A | Hellbraun | Fenster |
| 28 | 5 A | Hellbraun | Fahrzeugdiagnose |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | 20 A | Gelb | Anhängersteckdose |
| 34 | 10 A | Rot | Chassis-Steuermodul |
| 35 | 30 A | Grün | Fahrsystem |
| 36 | 20 A | Gelb | Benzinpumpe |
| 37 | – | – | – |
| 38 | 5 A | Hellbraun | Ersatzlüfter |
| 39 | 20 A | Gelb | Backup-Bedienelemente hinten |
| 40 | 10 A | Rot | USB-Ladegerät |
| 41 | 20 A | Gelb | Beheizbarer rechter Rücksitz |
| 42 | 20 A | Gelb | Steckdose für Zubehör in der hinteren Konsole |
| 43 | – | – | – |
| 44 | 30 A | Grün | Heizbare Heckscheibe |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | 30 A | Grün | Fahrsystem |
| 48 | 30 A | Grün | Einziehbare Anhängerkupplung |
| 49 | – | – | – |
| 50 | 25 A | Transparent | Heizung |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
