Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 317
- Einbauorte
- Innenraum, Motorraum, Kofferraum
- Baujahre
- 2004 – 2019
Schnellantworten
- Zigarettenanzünder Nr. 52 · 20 A · Zigarettenanzünder vorne.Baujahr 2016-2019 · 12 weitere Treffer
- Radio Nr. F11 · 5 A · Radio-Stummschaltung (Motorstart), ZündungsspeisungIm Innenraum · Baujahr 2004-2010 · 3 weitere Treffer
- Abblendlicht Nr. F8 · 20 A · Benzin: Abblendlicht rechts; Diesel: EMS, VBR, PCV und VCVIm Motorraum · Baujahr 2004-2010 · 15 weitere Treffer
- Scheibenwischer Nr. 6 · 40 A · Scheibenheizung rechts. Beheizte Scheibenwischer.Im Motorraum · Baujahr 2016-2019 · 5 weitere Treffer
- Hupe Nr. 18 · 15 A · Horn.Im Motorraum · Baujahr 2016-2019 · 2 weitere Treffer
Baujahr wählen
Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jaguar XJ mit einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie ebenfalls die passende Stromstärke und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Jaguar XJ | Baujahr 2004-2010
Position des Sicherungskastens im Fahrgastraum
Der Innenraum-Sicherungskasten befindet sich hinter der rechten Seitenverkleidung im Fußraum. Um an den Sicherungskasten zu gelangen, ziehen Sie die Unterseite der Verkleidung heraus (Pfeil), schieben Sie die Verkleidung leicht nach unten und entfernen Sie sie.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 10 A | Klimasteuergerät, Lüfter, Scheibenheizungen und Wischerrelaisspulen, Smogsensor |
| F2 | 5 A | Tempomatschalter, adaptive Geschwindigkeitsregelung |
| F3 | 5 A | Außensitz hinten, elektrochromer Spiegel, Fahrersitzheizung, elektrische Feststellbremse, Nivellierung der linken und rechten HID-Lampen, linker und rechter Sicherheitsgurtschalter, Schalter für die Beifahrersitzheizung, Schalterpaket für die Rücksitzheizung |
| F4 | 5 A | Instrumententafel |
| F5 | - | Nicht benutzt |
| F6 | - | Nicht benutzt |
| F7 | 5 A | Zigarettenanzünder, Schiebedachmodul, Sonnenschutzmotor, Beleuchtung des elektrischen Feststellbremsschalters, Zubehörrelais (Kofferraum-Sicherungskasten) |
| F8 | 5 A | Instrumententafel |
| F9 | 10 A | Linker Fahrtrichtungsanzeiger und Außenspiegel-Repeater |
| F10 | 10 A | Motor und Lampen der Handschuhfachtür |
| F11 | 5 A | Radio-Stummschaltung (Motorstart), Zündungsspeisung |
| F12 | 10 A | Frontelektronikmodul (FEM), Beifahrerspiegel |
| F13 | 20 A | Hinteres Elektronikmodul (REM), Türschlösser |
| F14 | 10 A | Klimatisierung, Fußraumbeleuchtung, FEM, Autolamp-Modul |
| F15 | 5 A | ECM, FEM, Airbag-Fehlerlampe im Armaturenbrett, Zündung im Armaturenbrett (Betrieb/Start) |
| F 16 | 5 A | Diagnosestecker |
| F17 | 5 A | ABS-Modul |
| F18 | - | Nicht benutzt |
| F19 | 5 A | Zündrelais, ECM, REM, Kraftstoffpumpenrelais, Startrelais |
| F20 | 5 A | Telefontransceiver, TV-Modul, VICS (Japan), Sprachmodul, Hecktelematik |
| F21 | 20 A | Belüfteter Beifahrersitz |
| F22 | - | Nicht benutzt |
| F23 | - | Nicht benutzt |
| F24 | 5 A | PATS-Transponder |
| F25 | 10 A | Rechter Fahrtrichtungsanzeiger und Außenspiegel-Repeater, rechte Frontleuchte, linke und rechte Sonnenblendenleuchten, linke und rechte Seitenmarkierungsleuchte |
| F26 | 15 A | Scheibenwaschpumpe |
| F27 | 10 A | ACC-Modul |
| F28 | 10 A | Klimatisierungsmodule (vorne und hinten), Fahrertürmodul (DDM) |
| F29 | 10 A | Airbagmodul, Belegungserkennungsmodul, Beifahrergewichtssensor, PAD-Leuchte |
| F30 | 20 A | Belüfteter Fahrersitz |
| F31 | 15 A | Schiebedach, Telefontransceiver |
| F32 | 5 A | Einparkhilfe vorne/hinten, Anhängerkupplungsmodul, batteriegepufferter Echolot, Sprachmodul, Telefonhörer |
| F33 | 5 A | Getriebesteuerung, J-Gate, Lichtmaschine |
| F34 | 5 A | Navigationssystem, Fernverstärker |
| F35 | 10 A | Bewegung des Beifahrersitzes |
| F36 | 40 A | Bewegung des Beifahrersitzes, DSM |
| F37 | 25 A | Fahrerfenster |
| F38 | 15 A | Radio-Haupteinheit |
| F39 | 5 A | Transitrelais (vor Lieferung an den Kunden entfernt) |
| F40 | 10 A | Sicherheits-LED, Gierratensensor |
| F41 | 20 A | Zündschloss |
| F42 | 10 A | FEM-, REM-, DDM-, EPB-Logik |
| F43 | 5 A | Diagnosestecker |
| F44 | 5 A | Bremsschalter |
| F45 | 10 A | Bewegung des Beifahrersitzes |
| F46 | 25 A | Beifahrerfenster |
| F47 | 5 A | Instrumentenpaket |
| F48 | 20 A | Instrumentenpaket (Neigung und Reichweite der Lenksäule) |
| F49 | 40 A | Bewegung des Fahrersitzes |
Position des Sicherungskastens im Kofferraum
Dieser Sicherungskasten befindet sich im Gepäckraum neben der Batterie. Öffnen Sie die Bodenplatte des Gepäckraums, um Zugang zum Sicherungskasten zu erhalten. Entfernen Sie den Deckel des Sicherungskastens, indem Sie an den Halteklammern ziehen und den Deckel nach oben ziehen.

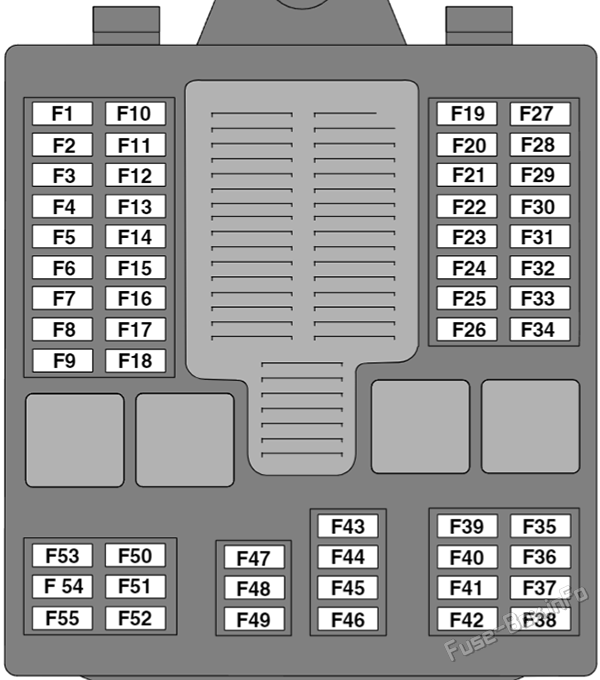

Diagramm des Sicherungskastens
Belegung der Sicherungen im Gepäckraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | - | Nicht benutzt |
| F2 | - | Nicht benutzt |
| F3 | - | Nicht benutzt |
| F4 | - | Nicht benutzt |
| F5 | 40 A | Beifahrersitz-Schalterpaket |
| F6 | 10 A | Zubehöranschluss |
| F7 | 40 A | Frontgebläsemotor |
| F8 | 10 A | Wasserpumpe mit Flimmerkreislauf |
| F9 | 25 A | Rücksitzmotoren |
| F10 | - | Nicht benutzt |
| F11 | 5 A | Fußraumleuchten hinten, Haltegriffleuchten, Kartenleuchten an der Dachkonsole |
| F12 | 10 A | Luftfederung |
| F13 | 20 A | Unterhaltung auf den Rücksitzen |
| F14 | - | Nicht benutzt |
| F15 | 5 A | Rechte Brems- und Rückleuchten |
| F 16 | 10 A | Gepäckraumleuchten, Fahrersitz-Schalterpaket, Rücksitz-Schalterpaket, Gebläsemotor-Relaisspule |
| F17 | 10 A | Nebelschlussleuchte, Fahrtrichtungsanzeiger und Rückfahrscheinwerfer links |
| F18 | 10 A | Kennzeichenleuchten, Seitenmarkierungsleuchten |
| F19 | 30 A | Heizbare Heckscheibe |
| F20 | 10 A | Beheizbare Außenspiegel |
| F21 | 25 A | Rücksitzmotoren |
| F22 | 10 A | Zubehöranschluss |
| F23 | - | Nicht benutzt |
| F24 | 25 A | Kraftstoffpumpen-Treibermodul |
| F25 | 15 A | Zubehörsteckdose vorne |
| F26 | 15 A | Hintere Zubehörsteckdose |
| F27 | 10 A | Hinten CD |
| F28 | 25 A | Linke Heckscheibe |
| F29 | 5 A | VICS (Fahrzeuginformations- und Kommunikationssystem) – nur Japan |
| F30 | 10 A | Lichtmaschine, batteriegepufferter Echolot, Transitrelais |
| F31 | 40 A | Beifahrersitz vorne |
| F32 | 30 A | Elektrischer Feststellbremsaktuator |
| F33 | 20 A | Hinteres Elektronikmodul (Kraftstoffpumpe) |
| F34 | 30 A | Leistungsverstärker |
| F35 | - | Nicht benutzt |
| F36 | - | Nicht benutzt |
| F37 | 10 A | TPM-Systembatterie + |
| F38 | Nicht benutzt | |
| F39 | 15 A | Gateway-Modul |
| F40 | 25 A | Rechte Heckscheibe |
| F41 | - | Nicht benutzt |
| F42 | - | Nicht benutzt |
| F43 | 15 A | Zigarettenanzünder hinten |
| F44 | 15 A | Zigarettenanzünder vorne |
| F45 | Nicht benutzt | |
| F46 | 10 A | Rechtsseitiger Rückwärtsgang, Fahrtrichtungsanzeiger und Nebelscheinwerfer |
| F47 | 20 A | FEM, Vordersitzheizung |
| F48 | 5 A | Hoch angebrachte Bremsleuchten |
| F49 | 5 A | Brems- und Rückleuchten links |
| F50 | Nicht benutzt | |
| F51 | 10 A | Navigationssystem |
| F52 | 20 A | Luftfederung |
| F53 | 20 A | Hinterer Lüftermotor |
| F54 | 15 A | Beheiztes Lenkrad |
| F55 | 5 A | TPM-System |

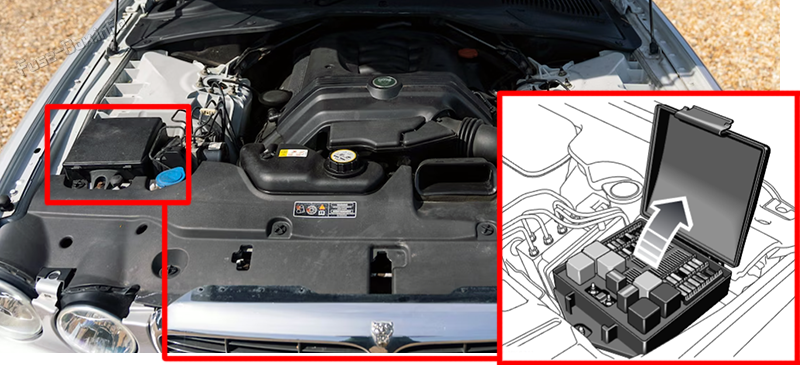

Position des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite neben dem Scheibenwaschbehälter. Entfernen Sie den Deckel des Sicherungskastens, indem Sie auf den Federverschluss drücken und ihn anheben.

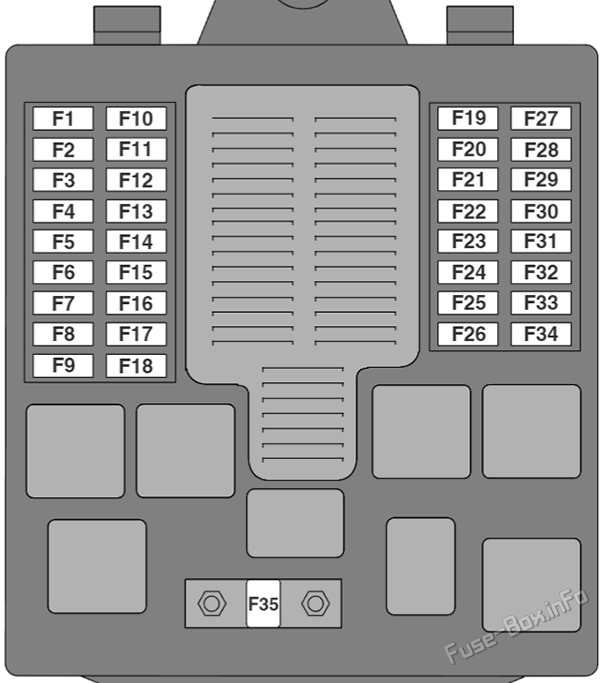

Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 5 A | Benzin: Vordere Zündung, UHEGO, Kraftstoffpumpe, hintere Zündrelaisspulen; Diesel: Kraftstoffpumpe, hintere Zündrelaisspulen |
| F2 | 10 A | Benzin: Gas |
| F3 | 5 A | DSC-ECU |
| F4 | 30 A | Powerwash-Pumpe |
| F5 | - | Nicht benutzt |
| F6 | 40 A | Luftfederkompressor |
| F7 | 40 A | Rechte Frontscheibenheizung oder Scheibenwischer-Parkzonenheizung |
| F8 | 20 A | Benzin: Abblendlicht rechts; Diesel: EMS, VBR, PCV und VCV |
| F9 | 20 A | Benzin: Abblendlicht links (20A); Diesel: EMS, Kühlgebläse, MAFS, IPDA, Glühkerzenmodul, AEMs (15 A) |
| F10 | 15 A | Benzin: Hupen (15A); Diesel: Abblendlicht rechts (20A) |
| F11 | - | Nicht benutzt |
| F12 | 10 A | Benzin: Motorsteuermodul, WT-Magnetventile |
| F13 | 10 A | Benzin: Einspritzdüsen (10A); Diesel: Abblendlicht links (20A) |
| F14 | 10 A | Benzin: Spülventil, AGR-Ventil, DMTL, V6-Ansaugkrümmer-Abstimmungsventile (IMTV), MAFS, Luftfiltermagnet, Kühlerlüftersteuerung |
| F15 | - | Nicht benutzt |
| F 16 | 20 A | Fernlicht rechts, Fernlicht links |
| F17 | 10 A | Motorsteuermodul, Getriebesteuermodul |
| F18 | 15 A | Nebelscheinwerfer, Nebelscheinwerferstatus auf der Instrumententafel |
| F19 | 25 A | Anlassermagnet |
| F20 | 40 A | ABS-Modul (Pumpe) |
| F21 | - | Diesel: FFH-Batterie + |
| F22 | 20 A | ABS-Modul |
| F23 | - | Nicht benutzt |
| F24 | 20 A | Benzin: Ladeluftkühler-Wasserpumpe (aufgeladene Motoren) |
| F25 | 15 A | Diesel: Hupen |
| F26 | 40 A | Wischeranlage, Frontelektronikmodul (FEM) |
| F27 | 5 A | Benzin: Sekundärlufteinspritzung; Diesel: EMS-Batterie + |
| F28 | - | Nicht benutzt |
| F29 | - | Nicht benutzt |
| F30 | 15 A | Benzin: Zündspulen |
| F31 | - | Nicht benutzt |
| F32 | 40 A | Scheibenheizung vorne links |
| F33 | 30 A | Benzin: Eine Bank mit beheizten Sauerstoffsensoren |
| F34 | 30 A | Benzin: beheizte Sauerstoffsensoren der B-Bank (30 A); Diesel: Zusatzwasserpumpe (10A) |
| F35 | 80 A | Kühlerlüfter |
Belegung Sicherungskasten und Relais Jaguar XJ | Baujahr 2011-2015
Position des Sicherungskastens im Fahrgastraum
Der Sicherungskasten befindet sich hinter dem Mittelteil des Rücksitzes.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Fondraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 5 A | RF-RX, IMS, TPM-System. |
| F2 | - | - |
| F3 | - | - |
| F4 | - | - |
| F5 | 5 A | DSC-Modul, Gierrate, SAS. |
| F6 | 5 A | ACC. |
| F7 | 20 A | Klimatisierung hinten. |
| F8 | 30 A | Einstellung des Beifahrersitzes. |
| F9 | 5 A | EPB. |
| F10 | 5 A | Luftfederungs-ECM. |
| F11 | - | - |
| F12 | - | - |
| F13 | - | - |
| F14 | 5 A | Bremspedalschalter. |
| F15 | 30 A | Beheizte Heckscheibe. |
| F 16 | - | - |
| F17 | 5 A | KVM-Versorgung. |
| F18 | 5 A | Kraftstoffpumpenrelais. |
| F19 | 5 A | ECM. |
| F20 | 10 A | Beheiztes Lenkrad. |
| F21 | 5 A | AC-Sensor, vordere Dachkonsole, vorderes Dual-Klimakontrollmodul und Smogsensor. |
| F22 | 5 A | TCM, E-Diff, Jaguar Drive Selector. |
| F23 | 5 A | Leuchtweitenregulierung. |
| F24 | 5 A | Leuchtengruppen vorne und hinten rechts. |
| F25 | 10 A | Linke vordere und hintere Leuchtengruppe. |
| F26 | - | - |
| F27 | - | - |
| F28 | 20 A | Doppeltes Klimatisierungsmodul für den Rücksitz. |
| F29 | 20 A | Doppeltes Klimatisierungsmodul für die Vordersitze. |
| F30 | 25 A | Beifahrertürmodul. |
| F31 | 5 A | Regen-/Lichtsensor. |
| F32 | 25 A | Fahrertürmodul. |
| F33 | 20 A | Doppeltes Klimasteuermodul vorn. |
| F34 | 10 A | Tankklappenverriegelung. |
| F35 | - | - |
| F36 | 5 A | Batteriegestützter Echolot/Neigungssensor. |
| F37 | 20 A | KVM. |
| F38 | 15 A | Relais der Frontscheibenwaschpumpe. |
| F39 | 25 A | Linkes hinteres Türmodul. |
| F40 | 5 A | Fahrerfenster, Uhr, ICP, Klimapanel hinten, Beifahrertürspeicher. |
| F41 | 5 A | Endstufe. |
| F42 | 30 A | Fahrersitzmodul. |
| F43 | - | - |
| F44 | 25 A | Rechtes hinteres Türmodul. |
| F45 | 30 A | Schalterpaket für den Beifahrer-Vordersitz. |
| F46 | 30 A | Fahrersitzmodul. |
| F47 | - | - |
| F48 | - | - |
| F49 | 5 A | Rechter Scheinwerfermotor. |
| F50 | 5 A | Linker Scheinwerfermotor. |
| F51 | 5 A | Lenkradschalter. |
| F52 | 20 A | Zigarettenanzünder vorne. |
| F53 | 20 A | Zigarettenanzünder hinten. |
| F54 | - | - |
| F55 | 20 A | Hintere Zubehörsteckdose. |
| F56 | 10 A | RCM/OCS. |
| F57 | 10 A | Handschuhfach, Handschuhfachleuchte, Dachkonsolen vorn und hinten, Sonnenblendenleuchten, Kosmetikleuchten. |
| F58 | - | - |
| F59 | - | - |
| F60 | - | - |
| F61 | 10 A | IAU, Cluster, Cluster-Lüfter. |
| F62 | 10 A | Klimakontrollmodul. |
| F63 | 20 A | Zubehörsteckdose vorne. |
| F64 | 15 A | IAM (Haupteinheit). |
| F65 | - | - |
| F66 | 5 A | OBD 2. |
| F67 | - | - |
| F68 | 10 A | DAB, TVM. |
| F69 | 15 A | HLDF. |
Position des Sicherungskastens im Motorraum
- Motorabdeckung entfernen.
- Entfernen Sie die Abdeckung des Sicherungskastens.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | - | - |
| F2 | 15 A | Zündspulen (Benzin) oder ECM (Diesel) |
| F3 | 5 A | CDCS-ECU, EPB, EMS, ECM (Benzin) |
| F4 | 30 A | Power-Waschpumpe. |
| F5 | - | - |
| F6 | 5 A | AC-Kupplungskompressor (Diesel) |
| F7 | 40 A | Rechte Frontscheibenheizung. |
| F8 | 10 A | GPC, UHEGO, MAFA (Diesel) |
| F9 | 5 A | EBF, ECFC, EOTL, Motorkühlgebläse, PCM-Kühlgebläse (Diesel) |
| F10 | - | - |
| F11 | - | - |
| F12 | 5 A | ESOV, CRV, EGR CBV, TSOV, MAFB (Diesel) |
| F13 | 5 A | AEM, WIF (Diesel) |
| F14 | 5 A | PCV, MEU, Kraftstoffpumpenrelaissteuerung (Diesel) |
| F15 | - | - |
| F 16 | - | - |
| F17 | 15 A | TCM, ETS. |
| F18 | 20 A | EMS-Hauptsteuerung, EMS-Sekundärsteuerung (Benzin). |
| F19 | 30 A | Anlasser. |
| F20 | 40 A | DSC-Pumpe. |
| F21 | 25 A | ABS-Schlupfventile. |
| F22 | - | - |
| F23 | - | - |
| F24 | 15 A | Ladeluftkühler-Wasserpumpe (Benzin). |
| F25 | 15 A | Hörner. |
| F26 | 40 A | Scheibenwischermotor. |
| F27 | - | - |
| F28 | 15 A | ECM, VVT-Diode (Benzin). |
| F29 | 5 A | Ölqualität, MAFS, DHTL (Benzin). |
| F30 | 10 A | Drosselmotor (Benzin). |
| F31 | 10 A | Kühlerlüfter, ECM-Kühllüfter, Spülventil, CPS-Ventile, IMTV (Benzin). |
| F32 | 40 A | Frontscheibenheizung. |
| F33 | 20 A | UHEGO Bank A-Heizungen (Benzin). |
| F34 | 20 A | UHEGO Bank B-Heizungen (Benzin). |
| F35 | 100 A | Motorkühlgebläse. |
Position des Sicherungskastens im Kofferraum
Der Sicherungskasten befindet sich hinter einer Abdeckung auf der rechten Seite des Kofferraums.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Gepäckraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 40 A | Modul zum Aufrollen des linken Sicherheitsgurts. |
| F2 | 15 A | CVD-ECU, ACC. |
| F3 | 5 A | PAM, Toter-Winkel-Monitor rechts, Rückspiegel. |
| F4 | 10 A | Fahrgestellsteuermodul. |
| F5 | 20 A | Luftfederung. |
| F6 | 30 A | Elektronische Feststellbremse (EPB). |
| F7 | 40 A | Rechtes Sicherheitsgurtaufrollmodul. |
| F8 | 30 A | Benzinpumpe. |
| F9 | 40 A | Endstufe. |
| F10 | - | - |
| F11 | - | - |
| F12 | - | - |
| F13 | 5 A | Luftfederung. |
| F14 | 40 A | AC-Gebläse. |
| F15 | 10 A | Beifahrersitz-Schalterpaket. |
| F 16 | - | - |
| F17 | 20 A | Vordersitze. |
| F18 | 20 A | Heizmodul für den hinteren rechten Sitz, Sonnenblende für die Hutablage. |
| F19 | 10 A | Schalterpaket für den Fahrersitz. |
| F20 | 20 A | Elektrischer Kofferraumdeckel. |
| F21 | 30 A | Sonnendachmodul. |
| F22 | 60 A | Luftfederung. |
| F23 | 40 A | E-Diff-Modul. |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Jaguar XJ | Baujahr 2016-2019
Position des Sicherungskastens im Fahrgastraum
Der Zugang zum Sicherungskasten erfolgt über die Klappe hinter der hinteren Mittelarmlehne.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Fond
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 5 A | Hochfrequenzempfänger (RF). Alarmsensoren. Reifendruckkontrollsystem (TPMS). |
| 2 | - | - |
| 3 | - | - |
| 4 | 5 A | Datenbus-Gateway-Modul. |
| 5 | 5 A | Stabilitätskontrolle. |
| 6 | 5 A | Sicherungskasten im Motorraum. |
| 7 | 20 A | Klimasitz hinten links. |
| 8 | 30 A | Beifahrersitz. |
| 9 | 5 A | Elektrische Feststellbremse (EPB). |
| 10 | 5 A | Luftfederung. |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | 5 A | Bremspedalschalter. |
| 15 | 30 A | Heizbare Heckscheibe. |
| 16 | 5 A | 2017-2019: Servolenkung. |
| 17 | 5 A | Schlüssellose Fahrzeugsysteme. |
| 18 | - | - |
| 19 | 5 A | Motormanagementsystem. |
| 20 | 10 A | Beheiztes Lenkrad. |
| 21 | 5 A | Klimasitze. Lenkrad. Rückseitiges Medienpanel der Mittelkonsole. Alarmsensoren. Smog-Sensor. |
| 22 | 5 A | Getriebesteuermodul. Hinteres Differential. Schalter in der Mittelkonsole. Gangschalter. |
| 23 | 5 A | Leuchtweitenregulierung. |
| 24 | 5 A | Nebelscheinwerfer vorne rechts. |
| 25 | 5 A | Nebelscheinwerfer vorne links. |
| 26 | - | - |
| 27 | - | - |
| 28 | 20 A | 2016: Duales Klimatisierungsmodul für den Rücksitz. 2017–2019: Klimasitz hinten rechts. |
| 29 | 20 A | 2016: Duales Klimatisierungsmodul für die Vordersitze. 2017-2019: Fahrerklimasitz. Fahrersitzheizung. |
| 30 | 25 A | Schalter an der Beifahrertür. |
| 31 | 5 A | Regensensor. |
| 32 | 25 A | Fahrertürschalter. |
| 33 | 20 A | Klimasitz für den Beifahrer. Beheizbarer Beifahrersitz. |
| 34 | 10 A | Tankklappenverriegelung. |
| 35 | - | - |
| 36 | 5 A | Batterie-Backup-Echolot. |
| 37 | 20 A | Schlüssellose Fahrzeugsysteme. |
| 38 | 15 A | Scheibenwaschanlage. |
| 39 | 25 A | Schalter für die linke Hintertür. |
| 40 | 5 A | Fahrertürfenster. Memory-Schalter der Fahrertür. Uhr. Schalter in der Mittelkonsole. Klimabedienteil hinten. |
| 41 | 5 A | 2016: Endstufe. |
| 42 | 30 A | Fahrersitz. |
| 43 | - | - |
| 44 | 25 A | Schalter an der rechten Hintertür. |
| 45 | 20 A | Beifahrersitz. |
| 46 | 20 A | Fahrersitz. |
| 47 | - | - |
| 48 | 20 A | 2016: Linkes Rücksitzmodul. 2017–2019: Fahrersitz. |
| 49 | 5 A | Leuchtweitenregulierung auf der rechten Seite. |
| 50 | 5 A | Nivellierung der Scheinwerfer auf der linken Seite. |
| 51 | 5 A | Lenkradschalter. |
| 52 | 20 A | Zigarettenanzünder vorne. |
| 53 | 20 A | Zigarettenanzünder hinten. |
| 54 | - | - |
| 55 | 20 A | Zubehörsteckdosen hinten. |
| 56 | 10 A | Zusätzliches Rückhaltesystem (SRS). |
| 57 | 10 A | 2016: Handschuhfach, Handschuhfachlampe, Dachkonsolen vorn und hinten, Sonnenblendenlampen, Kosmetiklampen. 2017-2019: Elektrisches Energiemanagement. JaguarSense. |
| 58 | 20 A | 2016: Rechtes Rücksitzmodul. 2017–2019: Beifahrersitze hinten. |
| 59 | - | - |
| 60 | 5 A | 2017–2019: Dynamische Reaktion. Insassensensor. |
| 61 | 10 A | 2016: Integrierte Antenneneinheit, Cluster, Cluster-Lüfter. 2017-2019: Wegfahrsperre. Instrumententafel. |
| 62 | 10 A | Klimakontrolle. |
| 63 | 20 A | Zubehörsteckdose vorne. |
| 64 | 15 A | Sonnenblende hinten links. |
| 65 | - | - |
| 66 | 5 A | Diagnosebuchse. |
| 67 | - | - |
| 68 | - | - |
| 69 | 15 A | Sonnenblende hinten rechts. |
Position des Sicherungskastens im Motorraum
- Lösen Sie die 4 Spannschlösser und entfernen Sie die Motorabdeckung, um an den Sicherungskasten zu gelangen.
- Entfernen Sie die Abdeckung des Sicherungskastens.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | - | - |
| 2 | 5 A | Motormanagementsensoren / Motor- und E-Box-Lüfter. |
| 3 | 25 A | Zündspulen. |
| 4 | 30 A | Scheibenwaschpumpe. |
| 5 | 40 A | Hauptstrom zum Modul. |
| 6 | 40 A | Scheibenheizung rechts. Beheizte Scheibenwischer. |
| 7 | 30 A | Allradantrieb (AWD). |
| 8 | 5 A | Sauerstoffsensor / Aktive Motorhalterung. |
| 9 | 10 A | Motorkühlgebläse, Motormanagement. |
| 10 | - | - |
| 11 | - | - |
| 12 | 10 A | Sauerstoffsensoren Bank A / Motormanagementsensoren. |
| 13 | 20 A | Sauerstoffsensoren Bank B. |
| 14 | 5 A | Adaptive Geschwindigkeitsregelung (ACC). |
| 15 | 20 A | Sauerstoffsensoren. |
| 16 | - | - |
| 17 | - | - |
| 18 | 15 A | Horn. |
| 19 | 30 A | Anlasser. |
| 20 | 40 A | Antiblockiersystem (ABS). |
| 21 | 25 A | ABS. |
| 22 | 15 A | Scheinwerfer auf der linken Seite. |
| 23 | 15 A | Scheinwerfer auf der rechten Seite. |
| 24 | - | - |
| 25 | 15 A | Ladeluftkühler-Wasserpumpe – EWP. |
| 26 | 40 A | Scheibenwischermotor. |
| 27 | 5 A | 2016: Überwachen. 2017-2019: Anlasser. |
| 28 | 15 A | Übertragung. |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | 40 A | Scheibenheizung links. |
| 33 | - | - |
| 34 | - | - |
| 35 | 80 A | 2016: Lüfter. |
Position des Sicherungskastens im Kofferraum
Der Sicherungskasten befindet sich hinter der Abdeckung auf der rechten Seite des Kofferraums.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Gepäckraum
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 30 A | Elektrische Feststellbremse (EPB). |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | 30 A | Elektrischer Kofferraumdeckel. |
| 7 | - | - |
| 8 | 5 A | Telematik. |
| 9 | - | - |
| 10 | - | - |
| 11 | 20 A | Beheizbarer Beifahrersitz. Klimasitz für den Beifahrer. |
| 12 | 10 A | Vordersitzschalter. Vordersitzmassage. |
| 13 | 10 A | Schalter für den Rücksitz. Rücksitzmassage. |
| 14 | 20 A | Fahrersitzheizung. Fahrerklimasitz. |
| 15 | - | - |
| 16 | 10 A | Fahrwerkssysteme. |
| 17 | 10 A | Luftfederung. |
| 18 | 10 A | 2016: Infotainment Master Controller (IMC)-Lüfter. 2017–2019: Unterhaltungssystem. |
| 19 | 30 A | 2016: Kraftstoffpumpe, Karosseriesteuermodul. 2017-2019: Kraftstoffpumpe. |
| 20 | - | - |
| 21 | 10 A | Instrumententafel / DiM |
| 22 | 10 A | Scheinwerfer. Kamera. Spurhalteassistent. Einparkhilfe, Innenspiegel. |
| 23 | 5 A | Adaptive Geschwindigkeitsregelung (ACC). |
| 24 | 5 A | Datenbus-Gateway-Modul (GATEWAY). |
| 25 | 5 A | Luftfederung. |
| 26 | 20 A | Sitzheizung hinten rechts. Klimasitz hinten rechts. |
| 27 | 20 A | Sitzheizung hinten links. Klimasitz hinten links. |
| 28 | - | - |
| 29 | - | - |
| 30 | 2 A | Elektronische Mauterhebung (VICS). |
| 31 | - | - |
| 32 | 30 A | EPB. |
| 33 | 40 A | Hinteres Differential. |
| 34 | 40 A | Heizungs- und Lüftungsgebläse. |
| 35 | 60 A | Elektrisches Energiemanagement. |
| 36 | 40 A | Schiebedach. |
| 37 | 60 A | Luftfederung. |
| 38 | 40 A | Karosseriesteuermodul / Leistungsverstärker. |
| 39 | - | - |
Sekundärer Sicherungskasten im Gepäckraum
Um an den Sicherungskasten zu gelangen, heben Sie die Kofferraumbodenverkleidung an.
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Touch-Screen. |
| 2 | 10 A | Uhr. Audiosystemverstärker. Tragbares Audio-Interface. |
| 3 | - | - |
| 4 | 10 A | 2016: Telefonverbindungsansicht, Navigation, TV. |
| 5 | 15 A | Unterhaltungssystem. |
| 6 | 15 A | Unterhaltungssystem. |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | 15 A | Heizung und Belüftung. |
| 16 | - | - |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Jaguar XJ
Alle 81 Artikel
Inspektion & Service
Jaguar XJ Service Reset | Inspektion & Ölwechsel zurücksetzen
Probleme & Mängel
Jaguar XJ: startet nicht | springt schlecht an | Gründe & Lösungen
Probleme & Mängel
Jaguar XJ Kofferraum Notentriegelung | Heckklappe öffnet nicht
Ratgeber & Anleitungen
Jaguar XJ Kühlmittel | Welche Kühlflüssigkeit nachfüllen | Anleitung
Ratgeber & Anleitungen
Wagenheber ansetzen am Jaguar XJ | Hinweise für Typ X350 & X351
Ratgeber & Anleitungen
Jaguar XJ CarPlay / Android Auto nachrüsten | Typ X350 & X351
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
