Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jaguar XK mit einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie außerdem die passende Stromstärke und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Jaguar XK | Baujahr 2006-2014

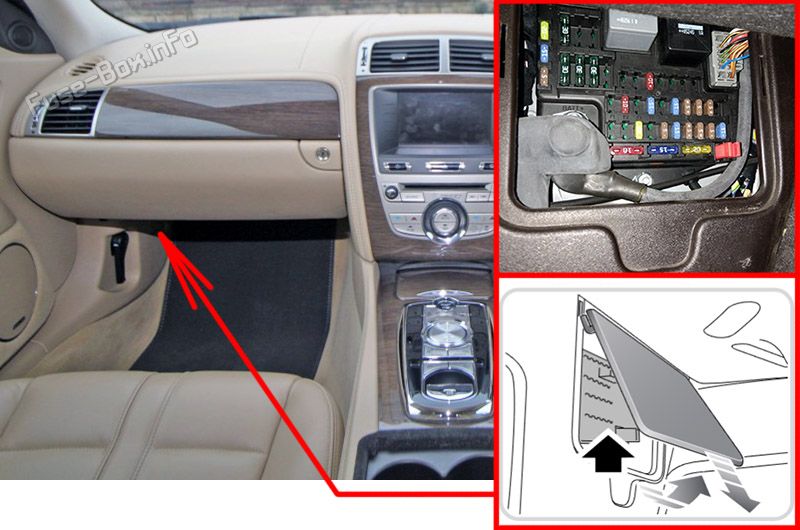

Position des Sicherungskastens im Fahrgastraum
Der Sicherungskasten für den Innenraum befindet sich unter der linken Seitenverkleidung im Fußraum. Um an den Sicherungskasten zu gelangen, entfernen Sie die Abdeckung des Sicherungskastens auf der linken Seitenverkleidung.

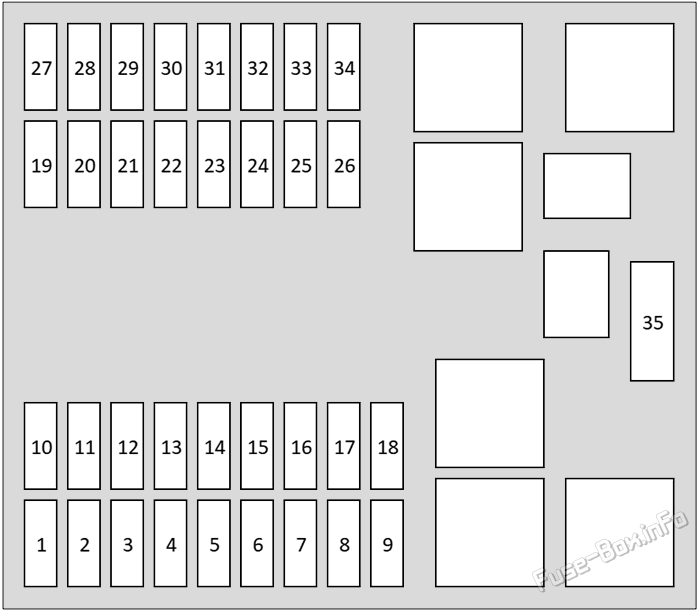

Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 20 A | Klimasitze. |
| F2 | 10 A | ETS, Logik der elektrischen Parkbremse. |
| F3 | 20 A | Schlüsselloses Fahrzeugmodul. |
| F4 | 20 A | Klimasitze. |
| F5 | 5 A | Logik der Instrumententafel. |
| F6 | 15 A | Klimaanlage. |
| F7 | 5 A | Passiver Anti-Diebstahl-System-Sender/Empfänger (PATS). |
| F8 | 5 A | Fußbremsschalter. |
| F9 | 5 A | Beifahrersitz-Memory-Schalter, Beifahrersitzmodul, Sonnenlastsensor. |
| F10 | 15 A | Instrumententafel (Säuleneinstellung). |
| F11 | - | Nicht benutzt. |
| F12 | 10 A | Die schaltbare Stromversorgung der Innenleuchte umfasst: Karte, Innenbeleuchtung, Fußraum, Sonnenblende, Handschuhfach. Aspirator im Auto. |
| F13 | - | Nicht benutzt. |
| F14 | 15 A | Adaptive dynamische Fahrsteuerungsleistung. |
| F15 | - | Nicht benutzt. |
| F 16 | 15 A | Steckdose an der Vorderseite, Premium-Audioverstärker, Lüfter. |
| F17 | 5 A | OBD II. |
| F18 | 5 A | Fahrersitzmodul, Singapore Road Pricing, Fahrersitz-Memory, Fenster- und Spiegelschalterpaket für den Fahrer. |
| F19 | 5 A | HF-Empfänger. |
| F20 | - | Nicht benutzt. |
| F21 | - | Nicht benutzt. |
| F22 | - | Nicht benutzt. |
| F23 | 10 A | Stromversorgung für Kabinenzubehör. |
| F24 | - | Nicht benutzt. |
| F25 | - | Nicht benutzt. |
| F26 | - | Nicht benutzt. |
| F27 | - | Nicht benutzt. |
| F28 | 30 A | Beifahrersitzmotor (2). |
| F29 | 30 A | Beifahrersitzmotor (1). |
| F30 | 30 A | Fahrersitzmodul (1). |
| F31 | - | Nicht benutzt. |
| F32 | 30 A | Fahrersitzmodul (2). |
| F33 | - | Nicht benutzt. |
| F34 | - | Nicht benutzt. |
| F35 | - | Nicht benutzt. |
Position des Sicherungskastens im Rücksitzraum
Der Sicherungskasten befindet sich hinter dem Mittelteil des Rücksitzes. Um den Mittelteil des Rücksitzes zu entfernen, fassen Sie ihn an den Seiten an und ziehen Sie kräftig daran.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Fond
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 25 A | ECM für Beifahrertürzone. |
| F2 | 5 A | Reifendruckkontrollsystem. |
| F3 | - | Nicht benutzt. |
| F4 | - | Nicht benutzt. |
| F5 | - | Nicht benutzt. |
| F6 | - | Nicht benutzt. |
| F7 | - | Nicht benutzt. |
| F8 | 5 A | Power-Dach-Logik. |
| F9 | - | Nicht benutzt. |
| F10 | 10 A | Zubehörstecker B+. |
| F11 | - | Nicht benutzt. |
| F12 | - | Nicht benutzt. |
| F13 | 25 A | Fahrertürzone ECM, OBD2. |
| F14 | 10 A | Navigation, VICS, Strom. |
| F15 | - | Nicht benutzt. |
| F 16 | - | Nicht benutzt. |
| F17 | 10 A | Rückhaltekontrollmodul, Instrumentenpaket, Belegungsklassifizierungssensor. |
| F18 | 30 A | Elektrische Feststellbremse (EPB). |
| F19 | 10 A | Aufgeladener aktiver Auspuff. |
| F20 | - | Nicht benutzt. |
| F21 | 15 A | IHU, Versorgung (IAV, ICM, ICP). |
| F22 | 5 A | Telefon, VEMS, Strom. |
| F23 | 30 A | Beheizte Heckscheibe. |
| F24 | 10 A | AUU. |
| F25 | 10 A | DVD, Strom. |
| F26 | - | Nicht benutzt. |
| F27 | 10 A | Fußgängeraufprallsensor. |
| F28 | 40 A | E-Diff. |
| F29 | - | Nicht benutzt. |
| F30 | 40 A | Elektrisches Dach hinten. |
| F31 | 30 A | Leistungsverstärkerversorgung. |
| F32 | 40 A | Stromdachversorgung. |
| F33 | 30 A | Kraftstoffpumpenmodul. |
| F34 | 40 A | Gebläsemotor. |
| F35 | - | Nicht benutzt. |

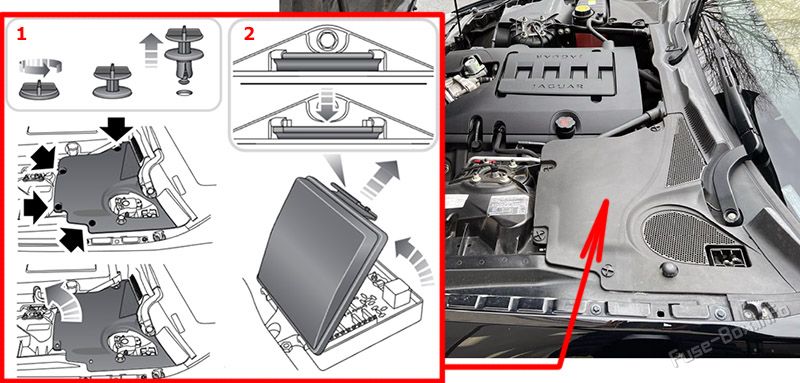

Position des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum auf der linken Seite unter der linken Motorraumabdeckung.
- Den Motorraum links ausbauen
- Entfernen Sie den Deckel des Sicherungskastens, indem Sie auf die Haltelaschen drücken und ihn anheben.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | - | Nicht benutzt. |
| F2 | 5 A | Adaptives Frontbeleuchtungssystem – links. |
| F3 | 5 A | DSC-ECU. |
| F4 | 30 A | Powerwash-Pumpe. |
| F5 | - | Nicht benutzt. |
| F6 | 5 A | Adaptive Geschwindigkeitsregelung. |
| F7 | 40 A | Scheibenheizung vorne links. |
| F8 | - | Nicht benutzt. |
| F9 | 15 A | Feuerzeug. |
| F10 | 15 A | Florn. |
| F11 | - | Nicht benutzt. |
| F12 | 10 A | Cluster-VAPS. |
| F13 | 5 A | Adaptives Frontbeleuchtungssystem – rechts. |
| F14 | 15 A | Zündspulen. |
| F15 | - | Nicht benutzt. |
| F 16 | - | Nicht benutzt. |
| F17 | 15 A | ECM, TCM-Speicher. |
| F18 | 20 A | EMS-Hauptsteuerung, EMS-Sekundärsteuerung. |
| F19 | 30 A | Anlasser. |
| F20 | 40 A | DSC-Pumpe. |
| F21 | - | Nicht benutzt. |
| F22 | 20 A | DSC-Ventile. |
| F23 | - | Nicht benutzt. |
| F24 | 15 A | Ladeluftkühler-Wasserpumpe (nur aufgeladene Motoren). |
| F25 | - | Nicht benutzt. |
| F26 | 40 A | Scheibenwischermotor. |
| F27 | - | Nicht benutzt. |
| F28 | 15 A | VVT-Diode. |
| F29 | 5 A | Öltemperatur. |
| F30 | 10 A | Drosselmotor. |
| F31 | 10 A | Kühlerlüfter, ECM-Lüfter. |
| F32 | 40 A | Scheibenheizung vorne rechts. |
| F33 | 20 A | UHEGO – Ein Bankheizer. |
| F34 | 15 A | UHEGO – B-Bankheizungen. |
| F35 | 80 A | Kühlerlüfter. |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
