In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Kia Carens samt einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Kia Carens | Baujahr 2014-2019
Position des Sicherungskastens im Armaturenbrett & Motorraum
Unterpanel (Diesel)
Hauptsicherung
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Sicherungskastendiagramm Armaturenbrett (2014, 2015)
Belegung der Sicherungen im Armaturenbrett (2014, 2015)
Motorraum (Benzin)
Belegung der Sicherungen im Motorraum (Benzin 2014, 2015)
Motorraum (Diesel)
Belegung der Sicherungen im Motorraum (Diesel 2014, 2015)
Zusätzliches Sicherungsfeld (nur Dieselmotor)
Belegung der Sicherungen im Zusatzsicherungsfeld (2014, 2015)
Armaturenbrett (2016)
Belegung der Sicherungen im Armaturenbrett (2016)
Motorraum (Benzin)
Belegung der Sicherungen im Motorraum (Benzin) (2016)
Motorraum (Diesel)

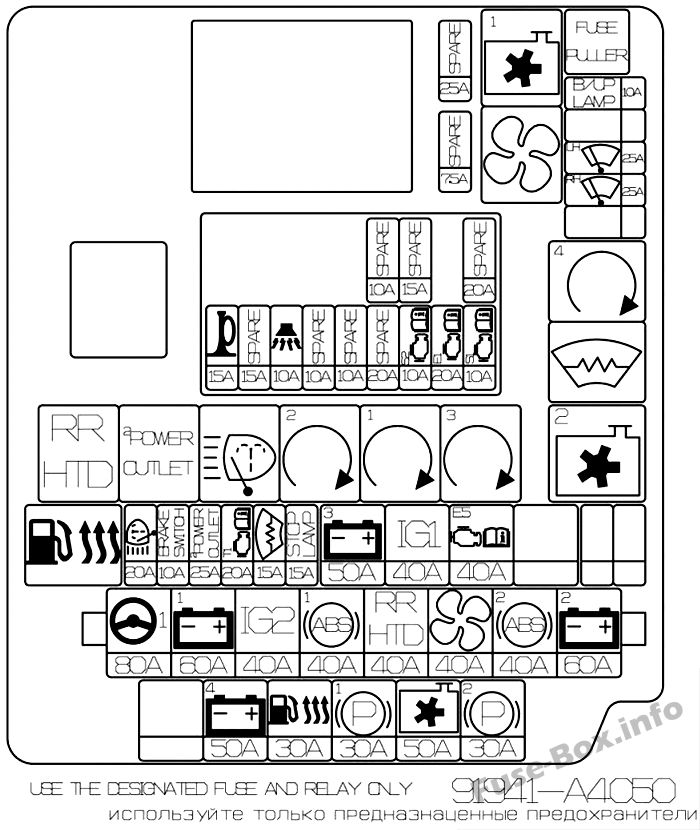

Typ A
Typ B
Belegung der Sicherungen im Motorraum (Diesel 2016)
Zusätzliches Sicherungsfeld (nur Dieselmotor)
Belegung der Sicherungen im Zusatzsicherungsfeld (2016)
Armaturenbrett (2017, 2018)
Belegung der Sicherungen im Armaturenbrett (2017, 2018)
Motorraum (Benzin)
Belegung der Sicherungen im Motorraum (Benzin 2017, 2018)
Motorraum (Diesel)
Belegung der Sicherungen im Motorraum (Diesel 2017, 2018)
Zusätzliches Sicherungsfeld (nur Dieselmotor)
Belegung der Sicherungen im Zusatzsicherungsfeld (2017, 2018)
Belegung Sicherungskasten und Relais Kia Carens | Baujahr 2007-2013
Position des Sicherungskastens im Armaturenbrett
Position des Sicherungskastens im Motorraum
Hauptsicherung
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Belegung der Sicherungen im Armaturenbrett
| Name | Ampere | Funktion |
|---|---|---|
| AUDIO | 15 A | Audio |
| SPEICHER | 15 A | BCM, Digitaluhr, Spiegelanklapprelais, Kombiinstrument, Innenraumleuchte, Sonnenblendenleuchte, Türwarnschalter, A/C-Steuermodul |
| MIRR HTD | 10 A | Außenspiegelmotor und Scheibenheizung, A/C-Steuermodul |
| EINE TASCHE | 15 A | SRS-Steuermodul |
| D/UHR | 10 A | Elektrischer Außenspiegelschalter, Audio, BCM, Digitaluhr, Steuermodul für die Geldautomaten-Tastensperre |
| MIT DEICER | 15 A | Relais für Scheibenheizung |
| CLUSTER | 10 A | Kombiinstrument, Vorerregungswiderstand |
| Verräterisch | 10 A | Digitaluhr, PAB-Trennschalter |
| C/LEICHTER | 15 A | Zigarettenanzünder |
| A/BAG IND | 10 A | Kombiinstrument |
| MODUL 1 | 10 A | Steuermodul für die Schlüsselverriegelung des Geldautomaten, Lenkwinkelsensor, Kombiinstrument, Rückfahrwarnsummer, ESP-Schalter, BCM, automatisches Lichtsteuermodul |
| P/OUTLET FR | 20 A | Steckdose vorne |
| ERSATZTEIL | 15 A | Ersatzsicherung |
| T/SIG | 10 A | Notschalter |
| RR-WISCHER | 15 A | Heckscheibenwischermotor, Heckscheibenwischerrelais, Multifunktionsschalter |
| H/LP | 10 A | Scheinwerferrelais, AQS-Sensor, HLLD-Aktuator, PTC-Heizungsrelais Nr. 2, Nr. 3, Kraftstofffilter-Heizungsrelais |
| ERSATZTEIL | 10 A | Ersatzsicherung |
| Klimaanlage | 10 A | A/C-Steuermodul, Gebläserelais |
| VORDERER WISCHER | 25 A | Wischerrelais, Wischermotor, Multifunktionsschalter |
| MODUL-2 | 10 A | Schiebedach, Regensensor, Sitzheizungsrelais, elektrischer Chromspiegel, BCM |
| ERSATZTEIL | 15 A | Ersatzsicherung |
| SCHWANZ-RECHTS | 10 A | Scheinwerfer rechts, hintere Kombinationsleuchte rechts, Kennzeichenleuchte, Tagfahrlicht-Steuermodul, Instrumententafelbeleuchtung |
| T/TOR OFFEN | 15 A | Tankklappenschalter, Heckklappenrelais |
| STOP LP | 15 A | Bremslichtschalter |
| SCHWANZ-LINKS | 10 A | Scheinwerfer links, hintere Kombinationsleuchte links, Nebelscheinwerferrelais |
| FRT NEBEL | 15 A | Relais für Nebelscheinwerfer |
| START | 10 A | Einbruchmelderelais, Startrelaisspule, Sperrschalter |
| DR/LOCK | 25 A | Türverriegelungs-/-entriegelungsrelais |
| GEFAHR | 15 A | Warnblinkschalter, Warnblinkrelais |
| TPMS/RR-NEBEL | 15 A | Relais für Nebelschlussleuchte |
| P/WDW-LH | 25 A | Fensterheber-Hauptschalter, Fensterheberschalter links |
| Geldautomatenschloss | 10 A | Sportmodusschalter, Datenverbindungsstecker, A/C-Steuermodul, Mehrzweck-Prüfstecker |
| P/WDW-RH | 25 A | Fensterheber-Hauptschalter, Fensterheberschalter rechts |
| ERSATZTEIL | 30 A | Ersatzsicherung |
| SICHERHEITSPWR | 25 A | Sicherheitsfenstermotor |
| P/SEAT-LH | 30 A | Bedienschalter für elektrisch verstellbaren Fahrersitz |
Belegung der Sicherungen im Motorraum
| Name | Ampere | Funktion |
|---|---|---|
| I/P B+ 2 | 40 A | I/P-Anschlussdose |
| HUPENRELAIS | - | Hupenrelais |
| H/LP-LOW-RELAIS | - | Relais für Scheinwerfer (niedrig). |
| H/LP HI RELAIS | - | Relais für Scheinwerfer (Hoch). |
| ABS 2 | 40 A | ABS/ESP-Steuermodul |
| DRL | 15 A | DRL-Steuermodul |
| HORN | 15 A | Hupenrelais, Einbruchhupenrelais |
| H/LP NIEDRIG | 15 A | Scheinwerferrelais (Niedrig) |
| F/PUMPE | 20 A | Kraftstoffpumpenrelais |
| H/LP HI | 15 A | Scheinwerferrelais (Hoch) |
| ECU | 10 A | TCM, Generator, ECM |
| GENERATOR | 125 A | Generator |
| RAD FAN HI RELAIS | - | Relais für Kühlerlüfter (hoch). |
| RELAIS RAD-LÜFTER NIEDRIG | - | Relais für Kühlerlüfter (niedrig). |
| F/PUMPENRELAIS | - | Kraftstoffpumpenrelais |
| ABS 1 | 40 A | ABS/ESP-Steuermodul |
| ERSATZTEIL | 15 A | Ersatzsicherung |
| HAUPTSÄCHLICH | 30 A | Motorsteuerrelais |
| ERSATZTEIL | 10 A | Ersatzsicherung |
| ERSATZTEIL | 15 A | Ersatzsicherung |
| ERSATZTEIL | 20 A | Ersatzsicherung |
| P/AMP | 25 A | Verstärker |
| ERSATZTEIL | 15 A | Ersatzsicherung |
| S/DACH | 20 A | Schiebedach-Steuermodul |
| ERSATZTEIL | 20 A | Ersatzsicherung |
| RAD-FAN | 40 A | Kühlerlüfterrelais |
| PCU | 10 A | Impulsgenerator, ECM, Kühlerlüfterrelais, Bremslichtschalter, Kraftstoff-Wasser-Sensor |
| Abs | 10 A | ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker |
| WÄRMER | 20 A | Sitzheizungsrelais |
| Geldautomat | 20 A | ATM-Steuerrelais |
| SCHWANZ | 20 A | Rücklichtrelais |
| ERSATZTEIL | 20 A | Ersatzsicherung |
| BACK-UP | 10 A | Fahrzeuggeschwindigkeitssensor, Rückfahrscheinwerferschalter, Getriebebereichsschalter |
| WISCHERRELAIS | - | Wischerrelais |
| HAUPTRELAIS | - | Hauptrelais |
| RR HTD | 40 A | Relais für Heckscheibenheizung |
| IGN 1 | 40 A | Zündschalter (ACC, IG1) |
| I/P B+ 1 | 30 A | I/P-Anschlussdose |
| ACC-BUCHSE | 20 A | Steckdose hinten |
| Klimaanlage | 10 A | A/C-Relais |
| STARTRELAIS | - | Relais starten |
| ECU-1 | 20 A | ECM |
| ZÜNDSPULE | 20 A | Zündspule (Benzin) |
| SNSR3 | 15 A | A/C-Relais, Einspritzventil, Lambdasonde, VGT-Aktuator, Kühlerlüfterrelais, Stoppschalter (Bremsprüfleitung) |
| GEBLÄSE | 40 A | Gebläserelais |
| ATM-KONTROLLERELAIS | - | ATM-Steuerrelais |
| Shunt-Relais | - | Shunt-Relais |
| IGN 2 | 30 A | Zündschalter (IG2, START), Startrelais |
| A/CON-RELAIS | - | A/C-Relais |
| SNSR2 | 15 A | Kraftstoffpumpenrelais, Sauerstoffsensor, EGR-Aktuator, Glühkerzenrelais, PTC-Heizungsrelais Nr. 1 |
| SNSR 1 | 15 A | Wegfahrsperren-Steuermodul, Nockenwellen-Positionssensor, Luftmassenmesser, Ölregelventil, Magnetventil für die Kanisterspülung, Stellantrieb für die Leerlaufdrehzahlregelung, Stellantrieb für die elektronische Drosselklappensteuerung |
| Nur Dieselmotor: | ||
| GLÜHKERZENRELAIS | - | Glühkerzenrelais |
| PTC-HEIZUNGSRELAIS Nr. 1 | - | PTC-Heizungsrelais Nr. 1 |
| PTC-HEIZUNGSRELAIS Nr. 2 | - | PTC-Heizungsrelais Nr. 2 |
| PTC-HEIZUNGSRELAIS Nr. 3 | - | PTC-Heizungsrelais Nr. 3 |
| KRAFTSTOFFFILTERHEIZUNG | 30 A | Relais für Kraftstofffilterheizung |
| GLÜHKERZE | 80 A | Glühkerzenrelais |
| HEIZUNG Nr. 1 | 40 A | PTC-Heizungsrelais Nr. 1 |
| HEIZUNG Nr. 2 | 40 A | PTC-Heizungsrelais Nr. 2 |
| HEIZUNG Nr. 3 | 40 A | PTC-Heizungsrelais Nr. 3 |
| KRAFTSTOFFFILTERHEIZUNGSRELAIS | - | Relais für Kraftstofffilterheizung |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
