Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Kia Rio inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Kia Rio | Baujahr 2000-2005

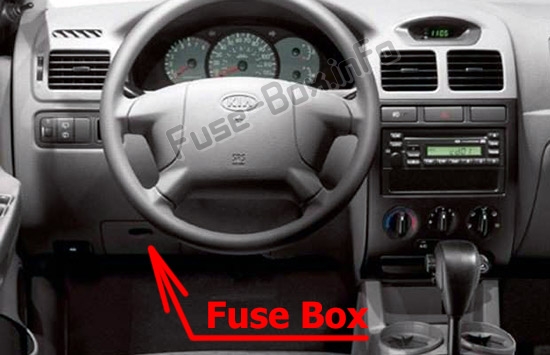

Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich hinter der Abdeckung unterhalb des Lenkrads.
Position des Sicherungskastens im Motorraum

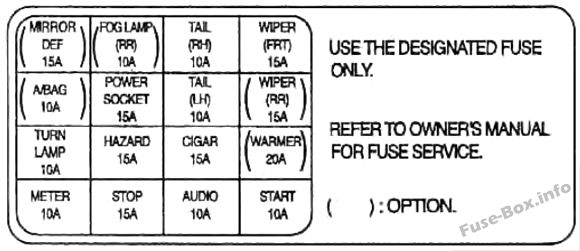

Sicherungskastendiagramm Armaturenbrett (2001, 2002)
Belegung der Sicherungen im Armaturenbrett (2001, 2002)
| Name | Ampere | Funktion |
|---|---|---|
| (EINE TASCHE) | 10 A | Airbag |
| LAMPE BLINKEN | 10 A | Blinkerleuchte |
| METHR | 10 A | Messgerät, Rückfahrlampe. Warnton |
| (NEBELSCHEINWERFER(RR)) | 10 A | Nebelschlußleuchte |
| STECKDOSE | 15 A | Kofferraumlampe, Steckdose |
| GEFAHR | 5 A | Warnblinkleuchte |
| STOPPEN | 15 A | Bremsleuchte, ABS |
| SCHWANZ (rechts) | 10 A | Rücklicht (rechts hinten/links vorne), Schalterbeleuchtung |
| TA1L(LH) | 10 A | Rückleuchte (links hinten/rechts vorne) |
| ZIGARRE | 15 A | Zigarettenraucher |
| AUDIO | 10 A | Audio, elektrischer Rückspiegel |
| WISCHER (FRT) | 15 A | Scheibenwischer (vorne), Waschmaschine (vorne), Schiebedach |
| (WISCHER(RR)) | 15 A | Wischer (hinten), Unterlegscheibe (hinten) |
| (WÄRMER) | 20 A | Sitzwärmer |
| (SPIEGEL DEF) | 15 A | Kleiner Entfroster |
| START | 10 A | Motorsteuergerät, EC-AT-Einheit |
| *( ):Optional |

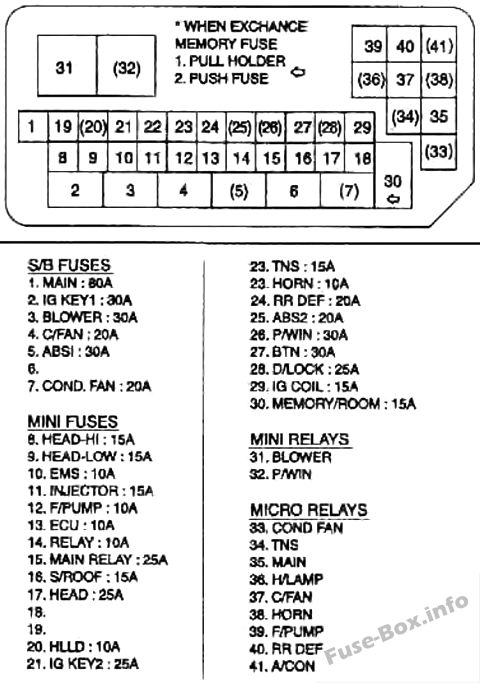

Motorraum
Belegung der Sicherungen im Motorraum (2001, 2002)
| Name | Ampere | Funktion |
|---|---|---|
| HAUPTSÄCHLICH | 80 A | Der Akku ist nicht wiederaufladbar |
| IG-SCHLÜSSEL 1 | 30 A | (Es wird automatisch mit der Sekundärsicherung verbunden.) ZIGARRE 10 A, AUDIO 10 A, IG-SPULE 15 A, BLINKER 10 A, A/TASCHE 10 A WISCHER (RR) 15 A, WISCHER (FRT) 15 A RELAIS 10 A, START 10 A |
| GEBLÄSE | 30 A | Heizung |
| C/FAN | 20 A | Lüfter |
| (ABS 1) | 3QA | Abs |
| (COND. FAN) | 20 A | Kondensatorlüfter |
| KOPF-HI | 15 A | Scheinwerfer hoch |
| KOPF NIEDRIG | 15 A | Scheinwerfer niedrig |
| EMS | 10 A | Motorsensor |
| INJEKTOR | 15 A | Injektor. & Sensor |
| F/PUMPE | iOA | Benzinpumpe |
| ECU | 10 A | Motorsteuergerät. ECAT-Einheit, Hauptrelais |
| RELAIS | 10 A | Gebläsemotor, elektrische Fensterheber, Heckscheibenheizung, Scheinwerfer (Fahrzeug mit Airbag) |
| (HLLD) | 10 A | Heallight-Nivelliergerät (falls vorhanden) |
| HAUPTRELAIS | 25 A | (Es wird automatisch mit der Sekundärsicherung verbunden.) EMS 10A, INJECTOR 15A, F/PUMP 10A, ECU 10A |
| S/DACH | 15 A | Schiebedach |
| KOPF | 25 A | (Es wird automatisch mit der Sekundärsicherung verbunden.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A |
| IG-SCHLÜSSEL 2 | 25 A | |
| TNS | 15 A | (Es wird automatisch an die Sekundärsicherung angeschlossen.) HECK (links) 10 A, HECK (rechts) 10 A |
| HORN | 10 A | Horn |
| RR DEF | 20 A | Heckscheibenheizung |
| (ABS 2) | 20 A | Abs |
| (P/WIN) | 30 A | Elektrischer Fensterheber |
| BTN | 30 A | (Es wird automatisch mit der Sekundärsicherung verbunden.) SPEICHER/RAUM 10A, STOP 15A, GEFAHR 15A |
| (D/LOCK) | 25 A | Elektrisches Türschloss |
| IG-SPULE | 5 A | Zündspule |
| SPEICHER/RAUM | 15 A | Raumlampe, Audio, Messgerät, Warnton |
| *( ):Optional |
Armaturenbrett (2003-2005)
Belegung der Sicherungen im Armaturenbrett (2003-2005)
| Name | Ampere | Funktion |
|---|---|---|
| (EINE TASCHE) | 10 A | Airbag |
| LAMPE BLINKEN | 10 A | Blinkerleuchte |
| METER | 10 A | Messgerät, Rückfahrlampe, Warnton |
| ILLUMI | 10 A | Erleuchtung |
| STECKDOSE | 15 A | Kofferraumlampe. Steckdose |
| GEFAHR | 10 A | Warnblinkleuchte |
| STOPPEN | 15 A | Bremsleuchte, ABS |
| SCHWANZ (rechts) | 10 A | Rücklicht (rechts hinten/links vorne), Schalterbeleuchtung |
| SCHWANZ (LINKS) | 10 A | Rückleuchte (Links-Hinten/Rechts-Vorne) |
| ZIGARRE | 15 A | Zigarettenanzünder |
| AUDIO | 10 A | Audio, elektrische Rückfahrkamera |
| WISCHER (FRT) | 15 A | Scheibenwischer (vorne), gewaschene Vorderseite, Schiebedach |
| WISCHER(RR) | 15 A | Scheibenwischer (hinten), gewaschenes Heck) |
| (WÄRMER) | 15 A | Sitzwärmer |
| SPIEGELDEF | 10 A | Spiegelentfroster |
| START | 10 A | Motorsteuergerät, ECAT-Einheit |
| *( ):Optional |
Motorraum
Belegung der Sicherungen im Motorraum (2003-2005)
| Name | Ampere | Funktion |
|---|---|---|
| (ABS) | 15 A | Abs |
| RR NEBEL | 10 A | Nebelschlussleuchte (falls vorhanden) |
| (F/FOG) | 15 A | Nebelscheinwerfer (falls vorhanden) |
| HAUPTSÄCHLICH | 80 A | Der Akku ist nicht wiederaufladbar |
| IG 1 | 30 A | (Es wird automatisch an die Sekundärsicherung angeschlossen.) ZIGARRE 10A. AUDIO 10 A, IG-SPULE 15 A, BLINKER 10 A, A/BAG 10 A, WISCHER (RR) 15 A, WISCHER (FRT) 15 A. RELAIS 10 A, START 10 A |
| GEBLÄSE | 30 A | Heizung |
| KÜHLUNG | 30 A | Lüfter |
| (ABS 1) | 30 A | Abs |
| COND.FAN | 20 A | Kondensatorlüfter |
| KOPF-HI | 15 A | Scheinwerfer hoch |
| KOPF NIEDRIG | 15 A | Scheinwerfer niedrig |
| EMS | 10 A | Motorsensor; |
| INJEKTOR | 15 A | Einspritzdüse, 02-Sensor |
| F/PUMPE | 10 A | Benzinpumpe |
| ECU | 10 A | Motorsteuergerät ECAT-Einheit Hauptrelais |
| RELAIS | 10 A | Gebläsemotor, elektrischer Fensterheber; Heckscheibenheizung. Scheinwerfer (Fahrzeug mit Aiibag-Ausstattung) |
| (HLLD) | 10 A | - |
| HAUPTRELAIS | 25 A | (Es wird automatisch an die Sekundärsicherung angeschlossen.) EMS 10A, INJECTOR 15A, F/PUMP 10A, ECU 10A |
| S/DACH | 15 A | Schiebedach |
| KOPF | 25 A | (Es wird automatisch mit der Sekundärsicherung verbunden.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A |
| IG 2 | 30 A | |
| TNS | 15 A | (Es wird automatisch an die Sekundärsicherung angeschlossen.) HECK (links) 10 A, HECK (rechts) 10 A |
| HORN | 10 A | Horn |
| RR DEF | 25 A | Heckscheibenheizung |
| (ABS 2) | 20 A | Abs |
| P/WIN | 30 A | Elektrischer Fensterheber |
| BTN | 30 A | (Es wird automatisch mit der Sekundärsicherung verbunden.) SPEICHER/RAUM 10A, STOP 15A, GEFAHR 15A |
| D/LOCK | 25 A | Elektrisches Türschloss |
| IG-SPULE | 15 A | Zündspule |
| ZIMMER | 15 A | Raumlampen-Audio, Meterset, Warnton |
| *( ):Optional |
Belegung Sicherungskasten und Relais Kia Rio | Baujahr 2006-2011
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich hinter der Abdeckung unterhalb des Lenkrads.
Position des Sicherungskastens im Motorraum
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

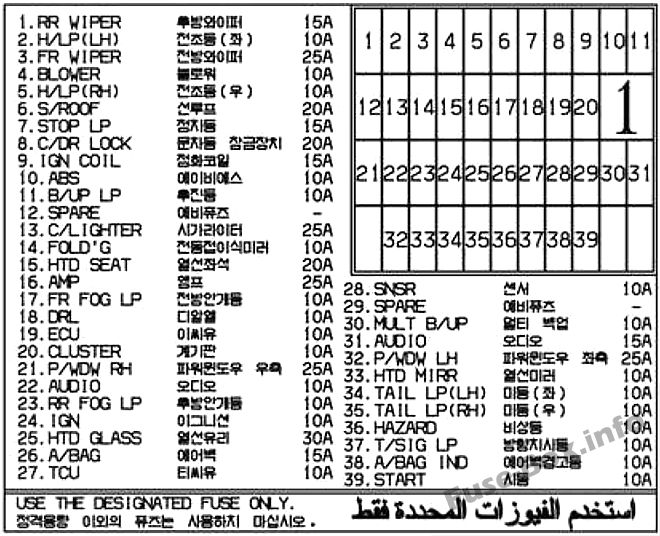

Sicherungskastendiagramm Armaturenbrett
Belegung der Sicherungen im Armaturenbrett
| Name | Ampere | Funktion |
|---|---|---|
| RR-WISCHER | 15 A | Heckscheibenwischer |
| H/LP(LH) | 10 A | Scheinwerfer (links) |
| FR-WISCHER | 25 A | Frontscheibenwischer |
| GEBLÄSE | 10 A | Gebläse |
| H/LP(RH) | 10 A | Scheinwerfer (rechts) |
| S/DACH | 20 A | Schiebedach |
| STOP LP | 15 A | Ampel stoppen |
| C/DR-SPERRE | 20 A | Zentralverriegelung der Tür |
| ZÜNDSPULE | 15 A | Zündspule |
| Abs | 10 A | Abs |
| B/UP LP | 10 A | Reservebeleuchtung |
| ERSATZTEIL | - | Ersatzsicherung |
| C/LEICHTER | 25 A | Feuerzeug |
| FOLD’G | 10 A | Außenspiegel anklappbar |
| HTD-SITZ | 20 A | Sitzheizung |
| AMPERE | 25 A | Verstärker |
| FR FOG LP | 10 A | Nebelscheinwerfer vorne |
| DRL | 10 A | Tagfahrlicht |
| ECU | 10 A | Motorsteuergerät |
| CLUSTER | 10 A | Cluster |
| P/WDW RH | 25 A | Elektrischer Fensterheber (rechts) |
| AUDIO | 10 A | Audio |
| RR FOG LP | 10 A | Nebelschlussleuchte |
| IGN | 10 A | Zündung |
| HTD-GLAS | 30 A | Heckscheibenheizung |
| EINE TASCHE | 15 A | Airbag |
| TCU | 10 A | Automatische Getriebesteuerung |
| SNSR | 10 A | Sensoren |
| ERSATZTEIL | - | Ersatzsicherung |
| MULT B/UP | 10 A | Cluster, ETACS, Klimaanlage, Uhr, Zimmerlampe |
| AUDIO | 15 A | Audio |
| P/WDW LH | 25 A | Elektrischer Fensterheber (links) |
| HTD-SPIEGEL | 10 A | Außenspiegelheizung |
| HECK LP(LH) | 10 A | Rücklicht (links) |
| HECK LP(RH) | 10 A | Rücklicht (rechts) |
| GEFAHR | 10 A | Warnblinklicht |
| T/SIG LP | 10 A | Signal Licht anmachen |
| A/BAG IND | 10 A | Airbag-Warnung |
| START | 10 A | Motor starten |

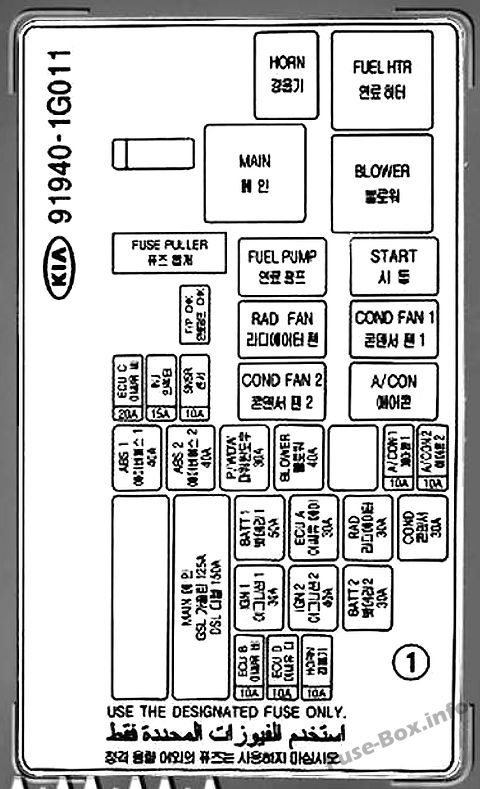

Motorraum
Version 1
Version 2

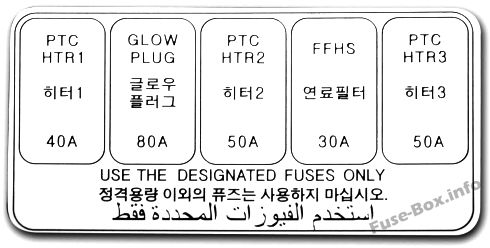

Nur Dieselmotor

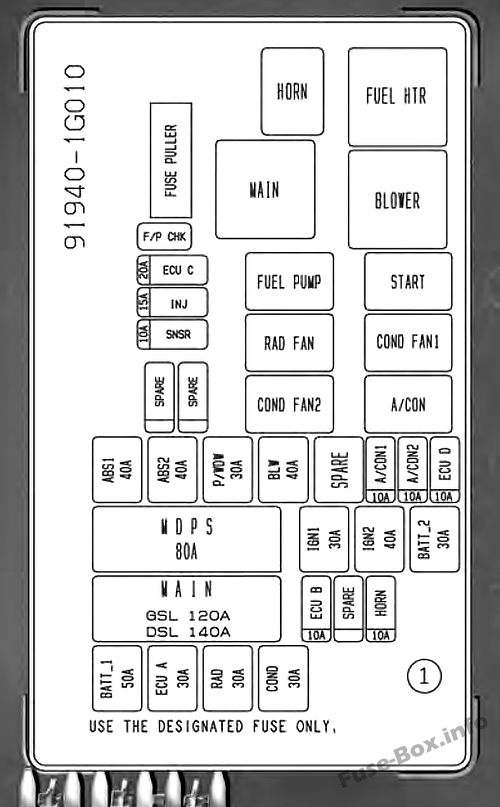

Belegung der Sicherungen im Motorraum
| Name | Ampere | Funktion |
|---|---|---|
| BATT_1 | 50 A | Lichtmaschine, Batterie |
| ECU A | 30 A | Motorsteuergerät |
| RAD | 30 A | Kühlerlüfter |
| COND | 30 A | Kondensatorlüfter |
| ECU B | 10 A | Motorsteuergerät |
| ERSATZTEIL | - | Ersatzsicherung |
| HORN | 10 A | Horn |
| IGN1 | 30 A | Zündung |
| IGN2 | 40 A | Zündung |
| BATT_2 | 30 A | Lichtmaschine, Batterie |
| HAUPTSÄCHLICH | 120 A | Generator |
| MDPS | 80 A | Servolenkrad |
| ABS1 | 40 A | Abs |
| ABS2 | 40 A | Abs |
| P/WDW | 30 A | Elektrischer Fensterheber |
| BLW | 40 A | Gebläse |
| ERSATZTEIL | - | Ersatzsicherung |
| A/CON1 | 10 A | Klimaanlage |
| A/CON2 | 10 A | Klimaanlage |
| ECU D | 10 A | Motorsteuergerät |
| SNSR | 10 A | Sensoren |
| INJ | 15 A | Injektor |
| ECU C | 20 A | Motorsteuergerät |
| ERSATZTEIL | - | Ersatzsicherung |
| ERSATZTEIL | - | Ersatzsicherung |
| HORN | - | Hupenrelais |
| HAUPTSÄCHLICH | - | Hauptrelais |
| BENZINPUMPE | - | Kraftstoffpumpenrelais |
| RAD-FAN | - | Kühlerlüfterrelais |
| COND FAN2 | - | Kondensatorlüfterrelais |
| KRAFTSTOFF HTR | - | Relais für Kraftstofffilterheizung |
| GEBLÄSE | - | Gebläsemotorrelais |
| START | - | Motorrelais starten |
| COND FAN1 | - | Kondensatorlüfterrelais |
| Klimaanlage | - | Klimaanlagenrelais |
| Dieselmotor: | ||
| PTC HTR1 | 40 A | PTC-Heizung 1 |
| GLÜHKERZE | 80 A | Glühkerze |
| PTC HTR2 | 50 A | PTC-Heizung 2 |
| FFHS | 30 A | Kraftstofffilter |
| PTC HTR3 | 40 A | PTC-Heizung 3 |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Kia Rio | Baujahr 2012-2017
Position des Sicherungskastens im Armaturenbrett
Der Sicherungskasten befindet sich hinter der Abdeckung unterhalb des Lenkrads.

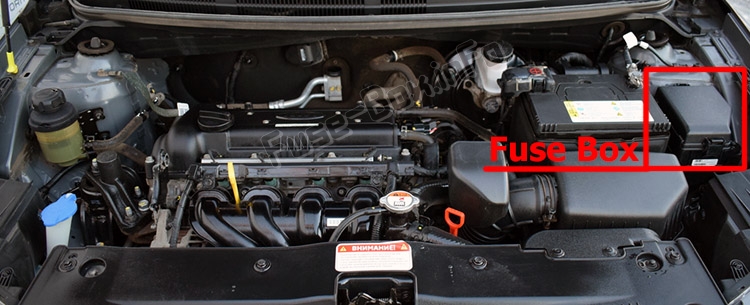

Position des Sicherungskastens im Motorraum

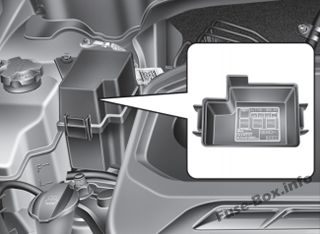

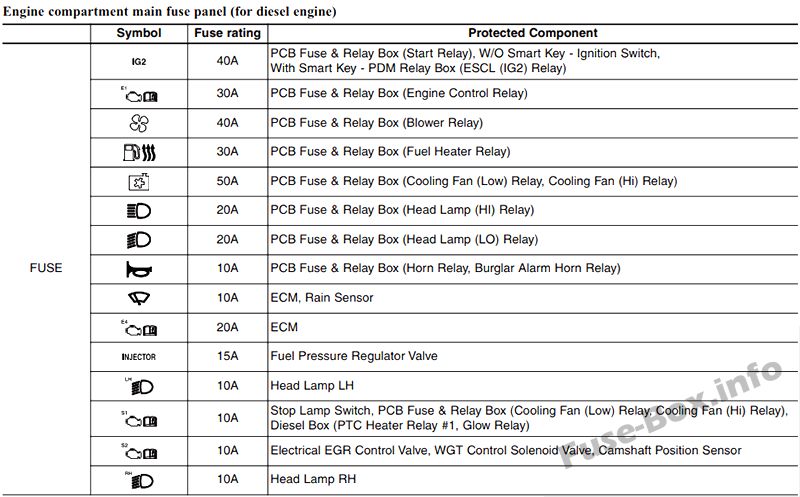

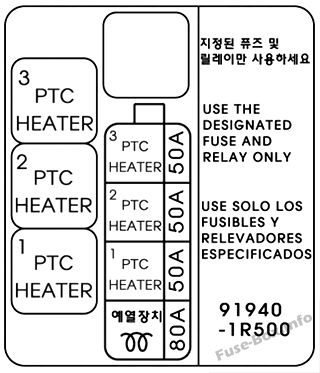

Zusätzlicher Sicherungskasten (nur Diesel)
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

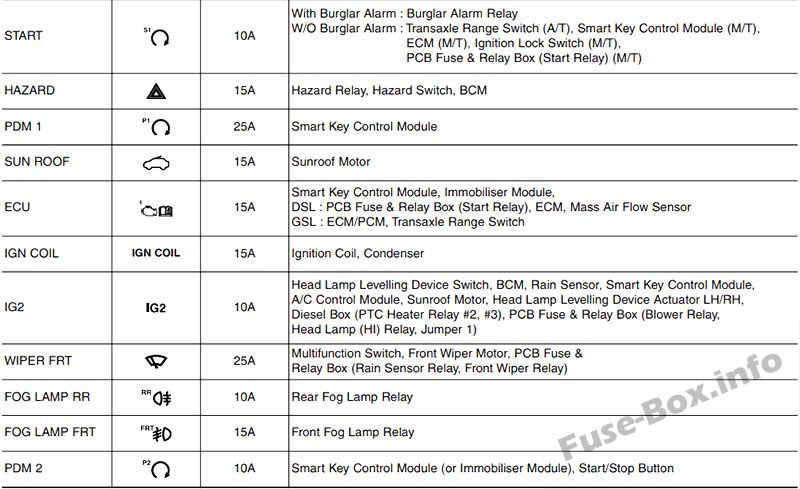

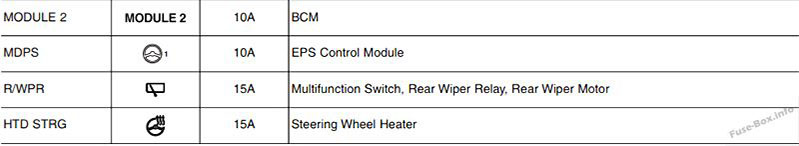

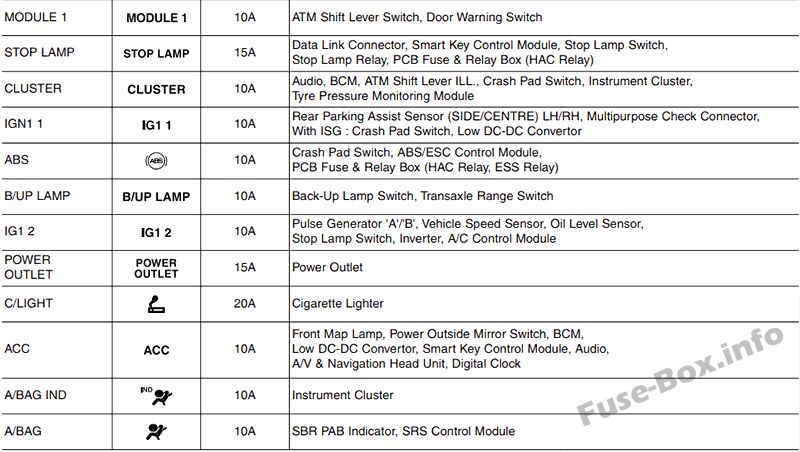

Belegung der Sicherungen im Armaturenbrett (2012, 2013)
| Name | Ampere | Funktion |
|---|---|---|
| STECKDOSE | 15 A | Steckdose |
| C/LEICHTER | 20 A | Zigarettenanzünder |
| ACC | 10 A | Vordere Kartenleuchte, elektrischer Außenspiegelschalter, BCM, Low-DC-DC-Wandler, Smart-Key-Steuermodul, Audio, A/V- und Navigationskopfeinheit, Digitaluhr |
| A/BAG IND | 10 A | Kombiinstrument |
| EINE TASCHE | 10 A | SBR-PAB-Anzeige, SRS-Steuermodul, Passagiergewichtsklassifizierungssensor |
| MODUL 2 | 10 A | BCM |
| MDPS2 | 10 A | EPS-Steuermodul |
| WISCHER RR | 15 A | Multifunktionsschalter, Heckwischerrelais, Heckwischermotor |
| HTD STRG | 15 A | Lenkradheizung |
| FOG LP RR | 10 A | - |
| FOG LP FRT | 15 A | Nebelscheinwerferrelais |
| MODUL 1 | 10 A | ATM-Schalthebelschalter, Türwarnschalter |
| STOP LP | 15 A | Datenverbindungsstecker, Smart-Key-Steuermodul, Bremslichtschalter, Bremslichtrelais, PCB-Sicherungs- und Relaiskasten (HAC-Relais) |
| CLUSTER | 10 A | Audio, BCM, ATM-Schalthebel (Abb.), Crashpad-Schalter, Kombiinstrument, Reifendrucküberwachungsmodul |
| IG1 1 | 10 A | Mehrzweck-Prüfstecker, Fahrer-CCS-Sitzheizungsmodul, Beifahrersitz-Wärmemodul mit ISG: Crash-Pad-Schalter, Low-DC-DC-Wandler |
| ABS 3 | 10 A | Crashpad-Schalter, ESC-Modulplatine, Sicherungs- und Relaiskasten (HAC-Relais) |
| B/UP LP | 10 A | Schalter für Rückfahrscheinwerfer |
| PCU | 10 A | Fahrzeuggeschwindigkeitssensor, Bremslichtschalter, Inverter-A/C-Steuermodul |
| GEFAHR | 15 A | Gefahrenschalter, BCM |
| PDM 1 | 25 A | Smart-Key-Steuermodul |
| SCHIEBEDACH | 15 A | Schiebedachmotor |
| PDM 2 | 10 A | Wegfahrsperrenmodul, Start-/Stopp-Knopfschalter, Smart-Key-Steuermodul |
| TCU | 15 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul, ECM/PCM, Getriebebereichsschalter |
| ZÜNDSPULE | 15 A | Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4, Kondensator |
| IG2 1 | 10 A | BCM, Smart-Key-Steuermodul, Fahrer-CCS-Sitzheizungsmodul-Cluster-Ionisator, Regensensor, A/C-Steuermodul, Schiebedachmotor-PCB-Sicherungs- und Relaiskasten (Gebläserelais, Scheinwerferrelais (HI), Kraftstoffpumpenrelais Nr. 1) |
| WISCHER VORNE | 25 A | Multifunktionsschalter, Leiterplatte des Frontwischermotors, Sicherungs- und Relaiskasten (Regensensor-Relais, Frontwischer-Relais) |
| TÜRSCHLOSS | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappen-Entriegelungsrelais, Zwei-Dreh-Entriegelungsrelais |
| SICHERES ELEKTRISCHES FENSTER | 25 A | Fahrersicherheits-Fensterhebermodul |
| S/HEIZUNG 2 | 15 A | Sitzheizungsschalter, Fahrer-CCS-Sitzheizungsmodul, Beifahrersitzheizungsmodul |
| Klappspiegel | 10 A | Elektrischer Außenspiegelschalter |
| ROOM LP | 10 A | BCM, Türwarnschalter, Kombiinstrument des Reifendrucküberwachungsmoduls, Digitaluhr, Gepäcklampe des A/C-Steuermoduls |
| AUDIO | 20 A | Mit ISG: Low-DC-DC-Wandler ohne ISG: Audio-, A/V- und Navigationskopfeinheit |
| SCHWANZ LP LH | 10 A | Scheinwerfer links, Kennzeichenleuchte, hintere Kombinationsleuchte (EIN/AUS) links |
| SCHWANZ LP RH | 10 A | Scheinwerfer rechts, Kennzeichenleuchte, Abb. (+), hintere Kombinationsleuchte (IN/OUT) rechts |
| START | 10 A | Mit Einbruchalarm: Einbruchalarmrelais ohne Einbruchalarm: Getriebebereichsschalter (A/T), Smart-Key-Steuermodul (M/T), Zündschlossschalter (M/T), ECM (M/T), PCB-Sicherung & Relaisbox (Startrelais) (M/T) |
| P/WDW LH | 25 A | Fensterheber-Hauptschalter, hinterer Fensterheberschalter links, Fahrersicherheits-Fensterhebermodul |
| P/WDW RH | 25 A | Hauptschalter für elektrische Fensterheber, Schalter für elektrische Fensterheber hinten, Schalter für elektrische Fensterheber rechts bei Beifahrerseite |
| HTD-SPIEGEL | 10 A | ECM/PCM, A/C-Steuermodul, elektrischer Außenspiegel für Fahrer/Beifahrer |
| Klimaanlage | 10 A | A/C-Steuermodul |
Belegung der Sicherungen im Motorraum (2012, 2013)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | EPS-Steuermodul |
| ALT | 125 A | Generator |
| SICHERUNG: | ||
| B+1 | 50 A | I/P-Anschlusskasten (Stromanschlusssicherung: ROOM LP 10 A / AUDIO 20 A, Sicherung: FOG LP FRT 15 A / MODUL 1 10 A / STOP LP 15 A, Rücklichtrelais) |
| WANDLER | 40 A | Wandler |
| B+2 | 50 A | I/P-Anschlusskasten (Sicherung: HAZARD 15 A / PDM 1 25 A / PDM 2 10 A / SCHIEBEDACH 15 A / DR LOCK 20 A / SICHERHEITS-HEIZFENSTER 25 A / S/HEATER 2 15 A, FOLD’G MIRR 10 A / Fensterheber-Relais) |
| IG1 | 40 A | Mit Smart Key – PDM-Relaisbox (ESCL (ACC)-Relais, ESCL (IG1)-Relais) ohne Smart Key – Zündschalter |
| ABS1 | 40 A | ESC-Modul, Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul |
| RR HTD | 40 A | I/P-Anschlusskasten (Heckscheibenheizungsrelais) |
| ECU_VM | 10 A | PCM |
| H/LP HI IND | 10 A | Kombiinstrument |
| IG2 | 40 A | PCB-Sicherungs- und Relaiskasten (Startrelais), ohne Smart Key – Zündschalter, mit Smart Key – PDM-Relaiskasten (ESCL (IG2)-Relais) |
| ECU1 | 30 A | PCB-Sicherungs- und Relaiskasten (Motorsteuerrelais, ECU2 10A) |
| GEBLÄSE | 40 A | PCB-Sicherungs- und Relaiskasten (Gebläserelais) |
| C/FAN | 40 A | PCB-Sicherungs- und Relaiskasten (Relais für Kühlgebläse (niedrig), Relais für Kühlgebläse (hoch)) |
| F/PUMP1 | 20 A | PCB-Sicherungs- und Relaiskasten (Relais der Kraftstoffpumpe Nr. 1) |
| H/LP HI | 20 A | PCB-Sicherungs- und Relaiskasten (Scheinwerfer-(HI)-Relais) |
| H/LP | 20 A | PCB-Sicherungs- und Relaiskasten (Scheinwerfer-(LO)-Relais) |
| HORN | 10 A | PCB-Sicherungs- und Relaiskasten (Hupenrelais, Einbruchalarm-Hupenrelais) |
| ECU2 | 10 A | M/T – ECM, A/T – E/R-Anschlusskasten (ECU_VM 10 A) |
| B/UP LP | 10 A | A/T – PCM, Getriebebereichsschalter |
| WISCHER | 10 A | ECM/PCM, Regensensor |
| ECU4 | 20 A | ECM/PCM |
| INJEKTOR | 15 A | ECM/PCM, PCB-Sicherungs- und Relaiskasten (Kraftstoffpumpen-Relais Nr. 1) |
| H/LP LH | 10 A | Scheinwerfer links |
| SENSOR1 | 10 A | Spülungssteuermagnetventil, variables Einlassmagnetventil, Kanisterschließventil, PCB-Sicherung und Relaiskasten (Kühlgebläse-Relais (niedrig), Kühlgebläse-Relais (hoch) |
| SENSOR2 | 10 A | Ölregelventil Nr. 1/Nr. 2, Sauerstoffsensor (oben/unten) |
| H/LP RH | 10 A | Scheinwerfer rechts |
Armaturenbrett (2014, 2015)
Belegung der Sicherungen im Armaturenbrett (2014, 2015)
| Name | Ampere | Funktion |
|---|---|---|
| STECKDOSE | 15 A | Steckdose |
| C/LEICHTER | 20 A | Zigarettenanzünder |
| ACC | 10 A | Vordere Kartenleuchte, elektrischer Außenspiegelschalter, BCM, Low-DC-DC-Wandler, Smart-Key-Steuermodul, Audio, A/V- und Navigationskopfeinheit, Digitaluhr |
| A/BAG IND | 10 A | Kombiinstrument |
| EINE TASCHE | 10 A | SBR-PAB-Anzeige, SRS-Steuermodul, Passagiergewichtsklassifizierungssensor |
| MODUL 2 | 10 A | BCM |
| MDPS | 10 A | EPS-Steuermodul |
| WISCHER RR | 15 A | Multifunktionsschalter, Heckwischerrelais, Heckwischermotor |
| HTD STRG | 15 A | Lenkradheizung |
| NEBELSCHEINWERFER RR | 10 A | - |
| NEBELSCHEINWERFER VORNE | 15 A | Nebelscheinwerferrelais |
| MODUL 1 | 10 A | ATM-Schalthebelschalter, Türwarnschalter |
| BREMSLEUCHTE | 15 A | Datenverbindungsstecker, Smart-Key-Steuermodul, Bremslichtschalter, Bremslichtrelais, PCB-Sicherungs- und Relaiskasten (HAC-Relais) |
| CLUSTER | 10 A | Audio, BCM, ATM-Schalthebel (Abb.), Crashpad-Schalter, Kombiinstrument, Reifendrucküberwachungsmodul |
| IG1 1 | 10 A | Mehrzweck-Prüfstecker, Fahrer-CCS-Sitzheizungsmodul, Beifahrersitz-Wärmemodul mit ISG: Crash-Pad-Schalter, Low-DC-DC-Wandler |
| Abs | 10 A | Crashpad-Schalter, ESC-Modulplatine, Sicherungs- und Relaiskasten (HAC-Relais) |
| B/UP-LAMPE | 10 A | Schalter für Rückfahrscheinwerfer |
| IG1 2 | 10 A | Fahrzeuggeschwindigkeitssensor, Bremslichtschalter, Inverter-A/C-Steuermodul |
| GEFAHR | 15 A | Gefahrenschalter, BCM |
| PDM 1 | 25 A | Smart-Key-Steuermodul |
| SCHIEBEDACH | 15 A | Schiebedachmotor |
| PDM 2 | 10 A | Wegfahrsperrenmodul, Start-/Stopp-Knopfschalter, Smart-Key-Steuermodul |
| ECU | 15 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul, ECM/PCM, Getriebebereichsschalter |
| ZÜNDSPULE | 15 A | Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4, Kondensator |
| IG2 | 10 A | BCM, Smart-Key-Steuermodul, Fahrer-CCS-Sitzheizungsmodul-Cluster-Ionisator, Regensensor, A/C-Steuermodul, Schiebedachmotor-PCB-Sicherungs- und Relaiskasten (Gebläserelais, Scheinwerferrelais (HI), Kraftstoffpumpenrelais Nr. 1) |
| WISCHER VORNE | 25 A | Multifunktionsschalter, Leiterplatte des Frontwischermotors, Sicherungs- und Relaiskasten (Regensensor-Relais, Frontwischer-Relais) |
| TÜRSCHLOSS | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappen-Entriegelungsrelais, Zwei-Dreh-Entriegelungsrelais |
| SICHERES ELEKTRISCHES FENSTER | 25 A | Fahrersicherheits-Fensterhebermodul |
| S/HEIZUNG | 15 A | Sitzheizungsschalter, Fahrer-CCS-Sitzheizungsmodul, Beifahrersitzheizungsmodul |
| Klappspiegel | 10 A | Elektrischer Außenspiegelschalter |
| ZIMMERLAMPE | 10 A | BCM, Türwarnschalter, Kombiinstrument des Reifendrucküberwachungsmoduls, Digitaluhr, Gepäcklampe des A/C-Steuermoduls |
| AUDIO | 20 A | Mit ISG: Low-DC-DC-Wandler ohne ISG: Audio-, A/V- und Navigationskopfeinheit |
| RÜCKLEUCHTE LINKS | 10 A | Scheinwerfer links, Kennzeichenleuchte, hintere Kombinationsleuchte (EIN/AUS) links |
| RÜCKLEUCHTE RECHTS | 10 A | Scheinwerfer rechts, Kennzeichenleuchte, Abb. (+), hintere Kombinationsleuchte (IN/OUT) rechts |
| START | 10 A | Mit Einbruchalarm: Einbruchalarmrelais ohne Einbruchalarm: Getriebebereichsschalter (A/T), Smart-Key-Steuermodul (M/T), Zündschlossschalter (M/T), ECM (M/T), PCB-Sicherung & Relaisbox (Startrelais) (M/T) |
| P/WDW LH | 25 A | Fensterheber-Hauptschalter, hinterer Fensterheberschalter links, Fahrersicherheits-Fensterhebermodul |
| P/WDW RH | 25 A | Hauptschalter für elektrische Fensterheber, Schalter für elektrische Fensterheber hinten, Schalter für elektrische Fensterheber rechts bei Beifahrerseite |
| HTD-SPIEGEL | 10 A | ECM/PCM, A/C-Steuermodul, elektrischer Außenspiegel für Fahrer/Beifahrer |
| Klimaanlage | 10 A | A/C-Steuermodul |
Motorraum
Belegung der Sicherungen im Motorraum (2014, 2015)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | EPS-Steuermodul |
| ALT | 125 A | Generator |
| SICHERUNG: | ||
| B+1 | 50 A | I/P-Anschlusskasten (Stromanschlusssicherung: ROOM LP 10 A / AUDIO 20 A, Sicherung: FOG LP FRT 15 A / MODUL 1 10 A / STOP LP 15 A, Rücklichtrelais) |
| WANDLER | 40 A | Wandler |
| B+2 | 50 A | I/P-Anschlusskasten (Sicherung: HAZARD 15 A / PDM 1 25 A / PDM 2 10 A / SCHIEBEDACH 15 A / DR LOCK 20 A / SICHERHEITS-HEIZFENSTER 25 A / S/HEATER 2 15 A, FOLD’G MIRR 10 A / Fensterheber-Relais) |
| IG1 | 40 A | Mit Smart Key – PDM-Relaisbox (ESCL (ACC)-Relais, ESCL (IG1)-Relais) ohne Smart Key – Zündschalter |
| ABS1 | 40 A | ESC-Modul, Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul |
| RR HTD | 40 A | I/P-Anschlusskasten (Heckscheibenheizungsrelais) |
| 5 ECU | 10 A | PCM |
| H/LP HI IND | 10 A | Kombiinstrument |
| IG2 | 40 A | PCB-Sicherungs- und Relaiskasten (Startrelais), ohne Smart Key – Zündschalter, mit Smart Key – PDM-Relaiskasten (ESCL (IG2)-Relais) |
| ECU1 | 30 A | PCB-Sicherungs- und Relaiskasten (Motorsteuerrelais, ECU2 10A) |
| ECU3 | 10 A | Nicht benutzt |
| GEBLÄSE | 40 A | PCB-Sicherungs- und Relaiskasten (Gebläserelais) |
| C/FAN | 40 A | PCB-Sicherungs- und Relaiskasten (Relais für Kühlgebläse (niedrig), Relais für Kühlgebläse (hoch)) |
| F/PUMPE | 20 A | PCB-Sicherungs- und Relaiskasten (Relais der Kraftstoffpumpe Nr. 1) |
| H/LAMPE HI | 20 A | PCB-Sicherungs- und Relaiskasten (Scheinwerfer-(HI)-Relais) |
| H/LAMPE | 20 A | PCB-Sicherungs- und Relaiskasten (Scheinwerfer-(LO)-Relais) |
| HORN | 10 A | PCB-Sicherungs- und Relaiskasten (Hupenrelais, Einbruchalarm-Hupenrelais) |
| ECU2 | 10 A | M/T – ECM, ATT – E/R-Anschlusskasten (ECU_VM 10 A) |
| B/UP-LAMPE | 10 A | A/T – PCM, Getriebebereichsschalter |
| WISCHER | 10 A | ECM/PCM, Regensensor |
| ECU4 | 20 A | ECM/PCM |
| INJEKTOR | 15 A | ECM/PCM, PCB-Sicherungs- und Relaiskasten (Kraftstoffpumpen-Relais Nr. 1) |
| H/LAMPE LINKS | 10 A | Scheinwerfer links |
| SENSOR1 | 10 A | Spülungssteuermagnetventil, variables Einlassmagnetventil, Kanisterschließventil, PCB-Sicherung und Relaiskasten (Kühlgebläse-Relais (niedrig), Kühlgebläse-Relais (hoch) |
| SENSOR2 | 10 A | Ölregelventil Nr. 1/Nr. 2, Sauerstoffsensor (oben/unten) |
| H/LAMPE RH | 10 A | Scheinwerfer rechts |
Armaturenbrett (2016, 2017)
Belegung der Sicherungen im Armaturenbrett (2016, 2017)
| Name | Ampere | Funktion |
|---|---|---|
| STECKDOSE | 15 A | Steckdose |
| C/LEICHTER | 20 A | Zigarettenanzünder |
| ACC | 10 A | Vordere Kartenleuchte, elektrischer Außenspiegelschalter, BCM, Low-DC-DC-Wandler, Smart-Key-Steuermodul, Audio, A/V- und Navigationskopfeinheit, Digitaluhr |
| A/BAG IND | 10 A | Kombiinstrument |
| EINE TASCHE | 10 A | SBR-PAB-Anzeige, SRS-Steuermodul, Passagiergewichtsklassifizierungssensor |
| MODUL 2 | 10 A | BCM |
| MDPS | 10 A | EPS-Steuermodul |
| WISCHER RR | 15 A | Multifunktionsschalter, Heckwischerrelais, Heckwischermotor |
| HTD STRG | 15 A | Lenkradheizung |
| NEBELSCHEINWERFER RR | 10 A | - |
| NEBELSCHEINWERFER VORNE | 15 A | Nebelscheinwerferrelais |
| MODUL 1 | 10 A | ATM-Schalthebelschalter, Türwarnschalter |
| BREMSLEUCHTE | 15 A | Datenverbindungsstecker, Smart-Key-Steuermodul, Bremslichtschalter, Bremslichtrelais, PCB-Sicherungs- und Relaiskasten (HAC-Relais) |
| CLUSTER | 10 A | Audio, BCM, ATM-Schalthebel (Abb.), Crashpad-Schalter, Kombiinstrument, Reifendrucküberwachungsmodul |
| IG1 1 | 10 A | Mehrzweck-Prüfstecker, Fahrer-CCS-Sitzheizungsmodul, Beifahrersitz-Wärmemodul mit ISG: Crash-Pad-Schalter, Low-DC-DC-Wandler |
| Abs | 10 A | Crashpad-Schalter, ESC-Modulplatine, Sicherungs- und Relaiskasten (HAC-Relais) |
| B/UP-LAMPE | 10 A | Schalter für Rückfahrscheinwerfer |
| IG1 2 | 10 A | Fahrzeuggeschwindigkeitssensor, Bremslichtschalter, Inverter-A/C-Steuermodul |
| GEFAHR | 15 A | Gefahrenschalter, BCM |
| PDM 1 | 25 A | Smart-Key-Steuermodul |
| SCHIEBEDACH | 15 A | Schiebedachmotor |
| PDM 2 | 10 A | Wegfahrsperrenmodul, Start-/Stopp-Knopfschalter, Smart-Key-Steuermodul |
| ECU | 15 A | Smart-Key-Steuermodul, Wegfahrsperrenmodul, ECM/PCM, Getriebebereichsschalter |
| IG2 | 10 A | BCM, Smart-Key-Steuermodul, Fahrer-CCS-Sitzheizungsmodul-Cluster-Ionisator, Regensensor, A/C-Steuermodul, Schiebedachmotor-PCB-Sicherungs- und Relaiskasten (Gebläserelais, Scheinwerferrelais (HI), Kraftstoffpumpenrelais Nr. 1) |
| WISCHER VORNE | 25 A | Multifunktionsschalter, Leiterplatte des Frontwischermotors, Sicherungs- und Relaiskasten (Regensensor-Relais, Frontwischer-Relais) |
| TÜRSCHLOSS | 20 A | Türverriegelungs-/-entriegelungsrelais, Heckklappen-Entriegelungsrelais, Zwei-Dreh-Entriegelungsrelais |
| SICHERES ELEKTRISCHES FENSTER | 25 A | Fahrersicherheits-Fensterhebermodul |
| S/HEIZUNG | 15 A | Sitzheizungsschalter, Fahrer-CCS-Sitzheizungsmodul, Beifahrersitzheizungsmodul |
| Klappspiegel | 10 A | Elektrischer Außenspiegelschalter |
| ZIMMERLAMPE | 10 A | BCM, Türwarnschalter, Kombiinstrument des Reifendrucküberwachungsmoduls, Digitaluhr, Gepäcklampe des A/C-Steuermoduls |
| AUDIO | 20 A | Mit ISG: Low-DC-DC-Wandler ohne ISG: Audio, AN und Navigationskopfeinheit |
| RÜCKLEUCHTE LINKS | 10 A | Scheinwerfer links, Kennzeichenleuchte, hintere Kombinationsleuchte (EIN/AUS) links |
| RÜCKLEUCHTE RECHTS | 10 A | Scheinwerfer rechts, Kennzeichenleuchte, Abb. (+), hintere Kombinationsleuchte (IN/OUT) rechts |
| START | 10 A | Mit Einbruchalarm: Einbruchalarmrelais ohne Einbruchalarm: Getriebebereichsschalter (A/T), Smart-Key-Steuermodul (M/T), Zündschlossschalter (M/T), ECM (M/T), PCB-Sicherung & Relaisbox (Startrelais) (M/T) |
| P/WDW LH | 25 A | Fensterheber-Hauptschalter, hinterer Fensterheberschalter links, Fahrersicherheits-Fensterhebermodul |
| P/WDW RH | 25 A | Hauptschalter für elektrische Fensterheber, Schalter für elektrische Fensterheber hinten, Schalter für elektrische Fensterheber rechts bei Beifahrerseite |
| HTD-SPIEGEL | 10 A | ECM/PCM, AJC-Steuermodul, elektrischer Außenspiegel für Fahrer/Beifahrer |
| Klimaanlage | 10 A | A/C-Steuermodul |
Motorraum
Belegung der Sicherungen im Motorraum (2016, 2017)
| Name | Ampere | Funktion |
|---|---|---|
| MULTI-SICHERUNG: | ||
| MDPS | 80 A | EPS-Steuermodul |
| ALT | 125 A | Generator |
| SICHERUNG: | ||
| B+1 | 50 A | I/P-Anschlusskasten (Stromanschlusssicherung: ROOM LP 10 A / AUDIO 20 A, Sicherung: FOG LP FRT 15 A / MODUL 1 10 A / STOP LP 15 A, Rücklichtrelais) |
| WANDLER | 40 A | Wandler |
| B+2 | 50 A | I/P-Anschlusskasten (Sicherung: HAZARD 15 A / PDM 1 25 A / PDM 2 10 A / SCHIEBEDACH 15 A / DR LOCK 20 A / SICHERHEITS-HEIZFENSTER 25 A / S/HEATER 2 15 A, FOLD’G MIRR 10 A / Fensterheber-Relais) |
| IG1 | 40 A | Mit Smart Key – PDM-Relaisbox (ESCL (ACC)-Relais, ESCL (IG1)-Relais) ohne Smart Key – Zündschalter |
| ABS1 | 40 A | ESC-Modul, Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul |
| RR HTD | 40 A | I/P-Anschlusskasten (Heckscheibenheizungsrelais) |
| 5 ECU | 10 A | PCM |
| H/LP HI IND | 10 A | Kombiinstrument |
| IG2 | 40 A | PCB-Sicherungs- und Relaiskasten (Startrelais), ohne Smart Key – Zündschalter, mit Smart Key – PDM-Relaiskasten (ESCL (IG2)-Relais) |
| ECU1 | 30 A | PCB-Sicherungs- und Relaiskasten (Motorsteuerrelais, ECU2 10A) |
| ECU3 | 10 A | Nicht benutzt |
| GEBLÄSE | 40 A | PCB-Sicherungs- und Relaiskasten (Gebläserelais) |
| C/FAN | 40 A | PCB-Sicherungs- und Relaiskasten (Relais für Kühlgebläse (niedrig), Relais für Kühlgebläse (hoch)) |
| F/PUMPE | 20 A | PCB-Sicherungs- und Relaiskasten (Relais der Kraftstoffpumpe Nr. 1) |
| H/LAMPE HI | 20 A | PCB-Sicherungs- und Relaiskasten (Scheinwerfer-(HI)-Relais) |
| H/LAMPE | 20 A | PCB-Sicherungs- und Relaiskasten (Scheinwerfer-(LO)-Relais) |
| HORN | 10 A | PCB-Sicherungs- und Relaiskasten (Hupenrelais, Einbruchalarm-Hupenrelais) |
| ECU2 | 10 A | M/T – ECM, A/T – E/R-Anschlusskasten (ECU_VM 10 A) |
| B/UP-LAMPE | 10 A | A/T – PCM, Getriebebereichsschalter |
| WISCHER | 10 A | ECM/PCM, Regensensor |
| ECU4 | 20 A | ECM/PCM |
| INJEKTOR | 15 A | ECM/PCM, PCB-Sicherungs- und Relaiskasten (Kraftstoffpumpen-Relais Nr. 1) |
| H/LAMPE LINKS | 10 A | Scheinwerfer links |
| SENSOR | 10 A | Spülungssteuermagnetventil, Ölsteuerventil Nr. 1/Nr. 2, Sauerstoffsensor (oben/unten), Magnetventil mit variabler Ansaugung, Kanisterschließventil |
| ZÜNDSPULE | 20 A | KONDENSOR, ZÜNDSPULE #1/#2/#3/#4 |
| H/LAMPE RH | 10 A | Scheinwerfer rechts |
Armaturenbrett (2016 UK)
Belegung der Sicherungen im Armaturenbrett (2016 UK)
Motorraum
Nur Diesel:

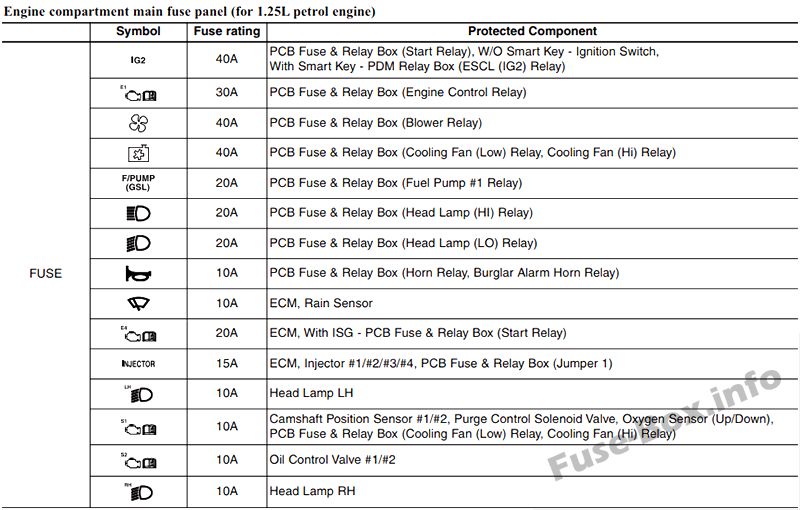

Belegung der Sicherungen im Motorraum (2016 UK)
Belegung Sicherungskasten und Relais Kia Rio | Baujahr 2018-2019

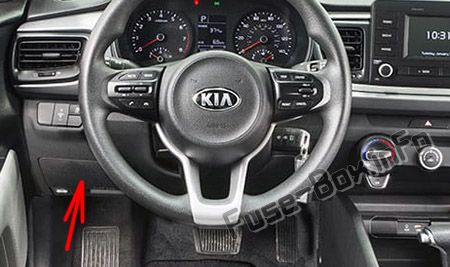

Position des Sicherungskastens im Armaturenbrett
Position des Sicherungskastens im Motorraum
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.
Sicherungskastendiagramm Armaturenbrett (2018, 2019)
Belegung der Sicherungen im Armaturenbrett (2018, 2019)
| Name | Ampere | Funktion |
|---|---|---|
| TÜRSCHLOSS | 20 A | Heckklappen-Entriegelungsrelais, Türverriegelungs-/-entriegelungsrelais, Zwei-Dreh-Entriegelungsrelais |
| STECKDOSE | 20 A | Steckdose |
| SICHERHEIT P/FENSTER | 25 A | Fahrersicherheits-Fensterhebermodul |
| BREMSLEUCHTE | 15 A | Elektronisches Stoppsignalmodul |
| T/SIGNALLAMPE | 15 A | BCM (Body Control Module), SLM (Sicherheitsgurt- und Beleuchtungsmodul) |
| C/LEICHTER | 20 A | Zigarettenanzünder |
| BEHEIZTER SPIEGEL | 10 A | Elektrischer Außenspiegel für den Fahrer, elektrischer Außenspiegel für den Beifahrer, Klimaanlagen-Steuermodul, ECM (Motorsteuermodul)/PCM (Antriebsstrang-Steuermodul) |
| DRL2 | 10 A | BCM (Body Control Module) |
| P/FENSTER RH | 25 A | Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter |
| S/HEIZUNG | 20 A | Steuermodul für die Vordersitzheizung |
| DRL1 | 10 A | - |
| START | 7,5 A | Mit Wegfahrsperre: ECM (Motorsteuermodul)/PCM (Antriebsstrangsteuermodul), Motorraum-Anschlussblock (Startrelais), Smart-Key-Steuermodul ohne Wegfahrsperre: Einbruchalarmrelais |
| RÜCKLEUCHTE RECHTS | 7,5 A | Scheinwerfer rechte Griffseite, hintere Kombinationsleuchte (OUT) rechte Griffseite, Kennzeichenleuchte rechte Griffseite, hintere Kombinationsleuchte (IN) rechte Griffseite, Beleuchtung (+) |
| MODUL2 | 10 A | AEB-Einheit (Autonomous Emergency Braking), Crash-Pad-Schalter |
| TCU | 15 A | Motorraum-Anschlussblock (Rückfahrscheinwerferschalter), Automatikgetriebe-Schalthebel, Getriebebereichsschalter, Bremslichtschalter |
| P/FENSTER LINKS | 25 A | Hauptschalter für elektrische Fensterheber |
| ERSATZ1 | 25 A | Ersatzteil |
| NEBELSCHEINWERFER HINTEN | 10 A | - |
| Beheizte Lenkung | 15 A | Uhrfeder |
| RÜCKLEUCHTE LINKS | 7,5 A | Scheinwerfer, linke Griffseite, Kennzeichenleuchte, linke Griffseite, hintere Kombinationsleuchte (OUT), linke Griffseite, hintere Kombinationsleuchte (IN), linke Griffseite, Handschuhfachleuchte |
| MODUL3 | 7,5 A | Steuermodul für Vordersitzheizung, Audio, elektrochromer Spiegel, Steuermodul für Klimaanlage, Audio-/Video- und Navigationskopfeinheit, Wickelfeder, Schalthebelanzeige für Automatikgetriebe |
| Abs | 7,5 A | Motorraum-Anschlussblock (Mehrzweck-Prüfstecker), ESC-Modul (elektronische Stabilitätskontrolle). |
| BREMSSCHALTER | 10 A | Smart-Key-Steuermodul, Bremslichtschalter |
| ERSATZ4 | 15 A | Ersatzteil |
| NEBELSCHEINWERFER VORNE | 15 A | Nebelscheinwerferrelais |
| A/CON1 | 7,5 A | Motorraum-Anschlussblock (Gebläserelais), Klimaanlagen-Steuermodul |
| MODUL5 | 10 A | Motorraum-Anschlussblock (Scheinwerferrelais, Scheinwerfer-Hi-Relais), Regensensor, Schiebedachmotor, Steuermodul für die Vordersitzheizung, Fahrersicherheitsmodul für elektrische Fensterheber |
| MODUL7 | 10 A | TPMS-Einheit (Reifendrucküberwachungssystem). |
| ECU | 10 A | ECM (Motorsteuermodul)/PCM (Antriebsstrangsteuermodul), Wegfahrsperrenmodul, Smart-Key-Steuermodul |
| SCHIEBEDACH | 15 A | Schiebedachmotor |
| IMMO | 10 A | Wegfahrsperrenmodul |
| MODUL6 | 10 A | Schlüsselmagnetventil, mittlerer Armaturenbrettschalter |
| ERSATZ2 | 10 A | Ersatzteil |
| MODUL4 | 7,5 A | SLM (Sicherheitsgurt- und Beleuchtungsmodul), BCM (Body Control Module), Smart Key Control Module |
| ERSATZ5 | 10 A | Ersatzteil |
| AIRBAG | 10 A | ACU (Airbag-Steuergerät), Insassenerkennungssensor |
| MODUL 1 | 7,5 A | BCM (Body Control Module), SLM (Sicherheitsgurt- und Beleuchtungsmodul), Schlüsselverriegelung |
| SMARTER SCHLÜSSEL | 25 A | Smart-Key-Steuermodul |
| A/CON2 | 7,5 A | - |
| WISCHER RR | 15 A | Multifunktionsschalter, Heckscheibenwischermotor, Heckscheibenwischerrelais |
| WISCHER VORNE | 25 A | Multifunktionsschalter, Frontscheibenwischermotor, Motorraum-Anschlussblock (Wischer-Niedrig-Relais) |
| ACC | 10 A | Steckdosenrelais, BCM (Body Control Module), SLM (Sicherheitsgurt- und Beleuchtungsmodul), Audio, Schlüsselverriegelung, AudioMdeo & Navigation Head Unit, USB-Ladeanschluss, elektrischer Außenspiegelschalter, Smart Key Control Module |
| ERSATZ3 | 20 A | Ersatzteil |
| A/BAG IND | 7,5 A | Kombiinstrument |
| CLUSTER | 7,5 A | Kombiinstrument |
| MDPS | 7,5 A | MDPS-Einheit (Motor Driven Power Steering). |
| AUDIO | 20 A | Audio-, Audio-/Video- und Navigationskopfeinheit |
| ROOM LP | 10 A | Innenraumlampenrelais, Handschuhfachlampe, Klimaanlagen-Steuermodul, SLM (Sicherheitsgurt- und Beleuchtungsmodul), BCM (Körpersteuermodul), automatischer Licht- und Fotosensor, TPMS-Einheit (Reifendrucküberwachungssystem), Kombiinstrument, Datenverbindungsanschluss, Zimmerlampe, Kofferraumlampe |
Motorraum
Belegung der Sicherungen im Motorraum (2018, 2019)
| Name | Ampere | Funktion |
|---|---|---|
| MDPS | 80 A | MDPS-Einheit (Motor Driven Power Steering). |
| ALT | 150 A | Sicherung – ABS1, BAS2, GEBLÄSE, HINTEN BEHEIZT |
| HINTEN BEHEIZT | 40 A | Anschlussblock für Instrumententafel (Relais für Heckscheibenheizung) |
| ABS1 | 40 A | ESC-Modul (Elektronische Stabilitätskontrolle), Mehrzweck-Prüfstecker |
| ABS2 | 40 A | ESC-Modul (Elektronische Stabilitätskontrolle). |
| GEBLÄSE | 40 A | Gebläserelais |
| WISCHER | 10 A | Frontwischermotor, Multifunktionsschalter, Wischer-Niedrig-Relais |
| ECU4 | 15 A | ECM (Motorsteuermodul)/PCM (Antriebsstrangsteuermodul) |
| SENSOR | 10 A | Ölregelventil Nr. 1/Nr. 2, Relais für Kühlgebläse 1/2, Sauerstoffsensor (oben), Sauerstoffsensor (unten), Magnetventil für variable Ansaugung, Relais für Klimaanlage, Magnetventil für Entlüftungssteuerung, Ventil zum Schließen des Kanisters |
| ECU2 | 15 A | ECM (Motorsteuermodul)/PCM (Antriebsstrangsteuermodul) |
| ECU3 | 20 A | ECM (Motorsteuermodul)/PCM (Antriebsstrangsteuermodul) |
| SCHEINWERFER RECHTS | 10 A | Scheinwerfer, rechte Griffseite |
| SCHEINWERFER LINKS | 10 A | Scheinwerfer, linke Griffseite |
| ZÜNDSPULE | 20 A | Zündspule Nr. 1 bis Nr. 4, Kondensator |
| ECU5 | 15 A | ECM (Motorsteuermodul)/PCM (Antriebsstrangsteuermodul), Kraftstoffpumpenrelais |
| B/UP-LAMPE | 10 A | Schalter für Rückfahrscheinwerfer |
| B+1 | 40 A | Instrumententafel-Anschlussblock (Sicherung – DRL2, NEBELSCHEINWERFER VORNE, STOPPLEUCHTE, MODUL 6, Stromanschluss (AUDIO, RAUMLEUCHTE)) |
| B+2 | 50 A | Instrumententafel-Anschlussblock (Sicherung – IMMO, SMART KEY, BREMSSCHALTER, SICHERHEIT P/FENSTER, S/HEIZUNG, SCHIEBEDACH, Fensterheberrelais) |
| IG2 | 40 A | Zündschalter, IG2-Relais, Startrelais |
| LÜFTER | 40 A | Kühlgebläse-1/2-Relais |
| ECU1 | 30 A | Sicherung – ECU3, ECU4, Hauptrelais |
| SCHEINWERFER | 20 A | Scheinwerferrelais |
| H/LAMPE HI | 20 A | Mit CANADA DRL: SLM (Sicherheitsgurt- und Beleuchtungsmodul) oder BCM (Body Control Module). Ohne CANADA DRL: Scheinwerfer-HI-Relais |
| BENZINPUMPE | 20 A | Kraftstoffpumpenrelais |
| HORN | 15 A | Hupenrelais/Einbruchalarm-Hornrelais |
| Klimaanlage | 10 A | Klimaanlagenrelais |
| AMS | 10 A | Batteriesensor |
| B+3 | 40 A | Anschlussblock für Instrumententafel (Sicherung – T/SIGNALLEUCHTE, TÜRSCHLOSS, Rücklichtrelais) |
| IG1 | 40 A | Zündschalter, IG1-Relais, ACC-Relais |
| STECKDOSE | 40 A | Anschlussblock für Instrumententafel (Steckdosenrelais) |
Zuordnung der Staffeln (2018, 2019)
| Name | Typ |
|---|---|
| Hauptsächlich | MINI |
| Start | MIKRO |
| Benzinpumpe | MIKRO |
| Wischer HI | MIKRO |
| H/Lampe HI | MIKRO |
| Lüfter2 | MIKRO |
| B/Alarmhorn | MIKRO |
| Gebläse | MIKRO |
| Lüfter1 | MIKRO |
| Wischer LO | MIKRO |
| Stirnlampe | MIKRO |
| Horn | MIKRO |
| Klimaanlage | MIKRO |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Kia Rio
Alle 96 Artikel
Navi-Update
Kia Navi Update 2026 | Anleitung, Download & Kosten (alle Modelle)
Technische Daten
Kia Rio - Zahnriemen oder Steuerkette - Alle Modelle in der Tabelle
Inspektion & Service
Kia Rio Inspektion zurücksetzen | Service Reset (inkl. Ölwechsel)
Ratgeber & Anleitungen
Kia AdBlue | Tankgröße, Reichweite & Anzeige | Nachfüllen & Kosten
Inspektion & Service
Kia Rio Inspektion | Serviceplan inkl. Umfang & Kosten | Wartungsintervalle
Ratgeber & Anleitungen
Bremslicht / Rücklicht des Kia Rio wechseln | Typ DC, JB, UB, YB
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
