Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Lexus RX inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Lexus RX | Baujahr 1999-2003

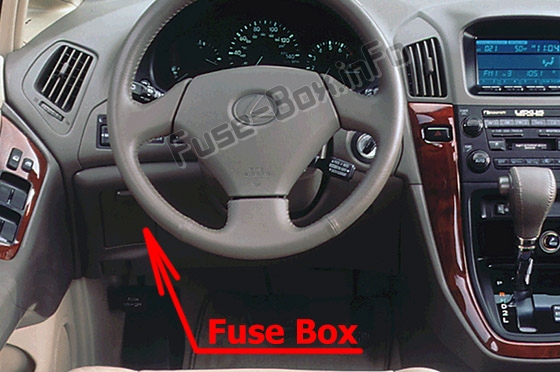

Standort des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich im Armaturenbrett (auf der Fahrerseite) hinter der Abdeckung.

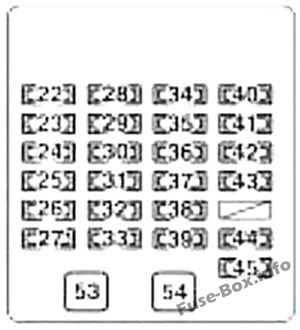

Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 22 | IGN | 7,5 A | SRS-System, Multiport-Kraftstoffeinspritzung/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 23 | RADIO Nr.2 | 7,5 A | Audiosystem, Multiplex-Computer |
| 24 | CIG | 15 A | Zigarettenanzünder, Außenspiegel, elektrisches Türverriegelungssystem |
| 25 | D RR TÜR | 20 A | Hintertürschloss, elektrischer Fensterheber hinten |
| 26 | PWR-AUSGANG | 15 A | Steckdosen |
| 27 | FR NEBEL | 15 A | Nebellichter |
| 28 | SRS-IG | 15 A | SRS-System |
| 29 | ECU-IG | 15 A | Telefon, Innenrückspiegel, Antiblockiersystem, Traktionskontrollsystem, Multidisplay |
| 30 | WISCHER | 25 A | Scheibenwischer |
| 31 | P RR TÜR | 20 A | Hintertürschloss, elektrischer Fensterheber hinten |
| 32 | P FR TÜR | 20 A | Vordertürschloss, elektrischer Fensterheber vorne |
| 33 | S/DACH | 20 A | Monddach |
| 34 | HEIZUNG | 15 A | Klimaanlage |
| 35 | MESSGERÄT | 7,5 A | Multiplex-Computer, Service-Erinnerungsanzeigen |
| 36 | RR WIP | 15 A | Heckscheibenwischer |
| 37 | STOPPEN | 20 A | Bremslichter, hoch angebrachtes Bremslicht, Antiblockiersystem, Traktionskontrollsystem |
| 38 | OBD | 7,5 A | On-Board-Diagnosesystem |
| 39 | SITZ HTR | 15 A | Sitzheizungssystem |
| 40 | ANLASSER | 7,5 A | Startsystem |
| 41 | WASCHMASCHINE | 10 A | Waschmaschine |
| 42 | RR NEBEL | 7,5 A | Keine Schaltung |
| 43 | FR DEF | 20 A | Heckscheiben- und Außenspiegelheizung |
| 44 | SCHWANZ | 10 A | Rücklichter, Seitenmarkierungsleuchten, Kennzeichenleuchten, Standlichter |
| 45 | PANEL | 7,5 A | Instrumententafelbeleuchtung |
| 53 | AM1 | 40 A | Zündanlage |
| 54 | LEISTUNG | 30 A | Elektrische Sitze |

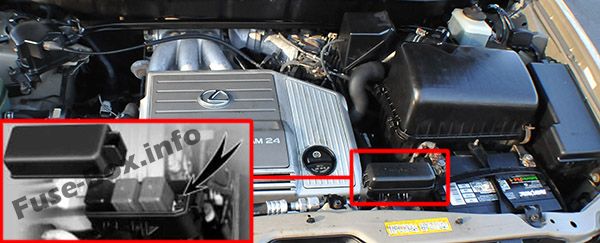

Standort des Sicherungskastens im Motorraum
Es befindet sich im Motorraum (auf der linken Seite)

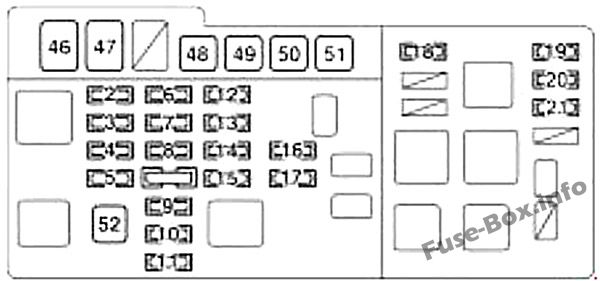

Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 2 | ABSCHLEPPEN | 20 A | Anhängerbeleuchtung |
| 3 | H-LP R LWR | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 4 | H-LP L LWR | 15 A | Linker Scheinwerfer (Abblendlicht) |
| 5 | GEFAHR | 15 A | Notblinker, Blinker |
| 6 | AM2 | 20 A | Startsystem |
| 7 | TEL | 15 A | Telefon |
| 8 | FL-TÜR | 20 A | Elektrisches Türverriegelungssystem |
| 9 | ERSATZTEIL | 7,5 A | Ersatzsicherung |
| 10 | ERSATZTEIL | 15 A | Ersatzsicherung |
| 11 | ERSATZTEIL | 25 A | Ersatzsicherung |
| 12 | ALT-S | 7,5 A | Ladestation |
| 13 | HORN | 10 A | Diebstahlwarnanlage, Horn |
| 14 | EFI | 20 A | Mehrkanal-Kraftstoffeinspritzsystem/Sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 15 | KUPPEL | 10 A | Innenbeleuchtung, Kosmetikbeleuchtung, Fußbeleuchtung, Rücklicht, Anzeigen und Messgeräte, Multidisplay |
| 16 | ECU-B | 7,5 A | Multiplex-Computer |
| 17 | RAD Nr. 1 | 25 A | Audiosystem |
| 18 | ABS 3 | 7,5 A | Antiblockiersystem |
| 19 | H-LP R UPR | 15 A | Rechter Scheinwerfer (Fernlicht) |
| 20 | H-LP L UPR | 15 A | Linker Scheinwerfer (Fernlicht) |
| 21 | A/F HTR | 25 A | Luft-Kraftstoff-Verhältnissensor |
| 46 | Abs | 60 A | Antiblockiersystem |
| 47 | ALT | 140 A | Ladestation |
| 48 | RDI | 40 A | Kühlventilatorsystem |
| 49 | CDS | 40 A | Kühlventilatorsystem |
| 50 | RR DEF | 30 A | Heckscheiben- und Außenspiegelheizung |
| 51 | HEIZUNG | 50 A | Gebläse |
| 52 | HAUPTSÄCHLICH | 50 A | Startsystem |

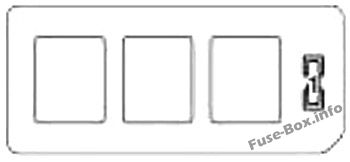

Relaiskasten im Motorraum
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | DRL | 7,5 A | Tagfahrlichtsystem |
Belegung Sicherungskasten und Relais Lexus RX | Baujahr 2003-2009
Standort des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite) unter der Abdeckung.

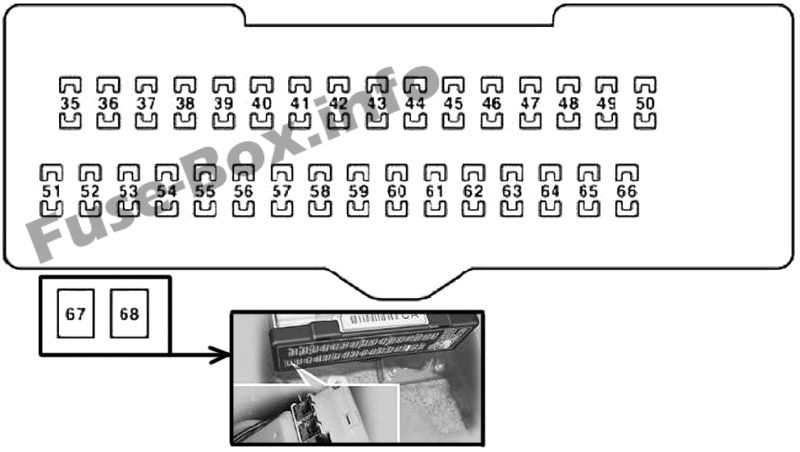

Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 35 | RR TÜR RECHTS | 20 A | Elektrischer Fensterheber hinten rechts |
| 36 | RR TÜR LINKS | 20 A | Elektrischer Fensterheber hinten links |
| 37 | KRAFTSTOFF OPN | 7,5 A | Öffner der Tankklappe |
| 38 | FR NEBEL | 15 A | Nebelscheinwerfer vorne |
| 39 | OBD | 7,5 A | On-Board-Diagnosesystem |
| 40 | FR DEF | 25 A | Scheibenwischer-Enteiser und alle Komponenten in „MIR HTR“-Sicherung |
| 41 | STOPPEN | 10 A | Rücklichter, hoch angebrachtes Bremslicht, Warnleuchte für Rücklichtausfall, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistent, elektronisch modulierte Luftfederung, Schaltsperre-Kontrollsystem, Multiport-Kraftstoffeinspritzsystem/sequentieller Multiport-Kraftstoff Einspritzsystem |
| 42 | TI&TE | 30 A | Neigungs- und Teleskoplenkung |
| 43 | MPX-B | 7,5 A | 2003–2006: Kein Stromkreis. 2007–2009: Sicherheitssystem |
| 44 | AM1 | 7,5 A | Startersystem |
| 45 | RR NEBEL | 7,5 A | Keine Schaltung |
| 46 | AIRSUS | 7,5 A | Elektronisch modulierte Luftfederung |
| 47 | TÜR NR. 2 | 25 A | Multiplex-Kommunikationssystem |
| 48 | S/DACH | 30 A | Monddach |
| 49 | SCHWANZ | 10 A | Nebelscheinwerfer, Kombiinstrumentenbeleuchtung, Instrumententafelbeleuchtung, vordere Seitenmarkierungsleuchten, Rückleuchten, Nummernschildbeleuchtung, Anhängerkupplungskonverter |
| 50 | PANEL | 7,5 A | Handschuhfachbeleuchtung, Instrumententafelbeleuchtung, Instrumententafelbeleuchtung, Konsolenkastenbeleuchtung, Auto-Audiosystem, Steckdose, Garagentoröffnerschalter, elektronisch gesteuertes Automatikgetriebe, Scheinwerferreiniger, elektronisch gesteuerte Luftfederung, Sitzheizungen, Lenkradschalter, elektrische Rückenlehne Tür |
| 51 | ECU-IG-NR. 1 | 7,5 A | Elektrische Rückspiegelsteuerung, Schiebedach, Multiplex-Kommunikationssystem, Navigationssystemanzeige, Schaltsperren-Steuerungssystem, Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, drahtloses Fernbedienungssystem), Fahrpositionsspeichersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Scheibenwischer, elektronisch gesteuertes Automatikgetriebe, Sitzheizung, elektrisch verstellbare Sitze, Neigungs- und Teleskoplenkung, elektrische Hintertür, elektronisch modulierte Luftfederung, Lexus Link System |
| 52 | ECU-IG-NR. 2 | 10 A | Automatisches Leuchtweitenregulierungssystem, Fahrzeugstabilitätskontrollsystem, Lasergeschwindigkeitsregelung dynAM1c, Scheinwerferreiniger, adaptives Frontbeleuchtungssystem |
| 53 | HEIZUNG | 7,5 A | Elektrischer Kühlventilator, Klimaanlage, Heckscheibenheizung, Zündschalter, Scheibenwischer-Enteiser |
| 54 | WASCHMASCHINE | 20 A | Scheibenwaschanlage |
| 55 | SITZ HTR | 20 A | Sitzheizungen |
| 56 | Messgerät Nr. 1 | 7,5 A | Instrumententafelbeleuchtung, Instrumententafelbeleuchtung, Warnblinkanlage, Sicherheitsgurt, Steckdose, Rücklicht-Warnleuchte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Rückfahrscheinwerfer |
| 57 | FR in Bearbeitung | 30 A | Scheibenwischer |
| 58 | RR WIP | 15 A | Heckscheibenwischer |
| 59 | INJ | 20 A | 2003–2006: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 59 | IG2 | 7,5 A | 2007–2009: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 60 | IGN | 10 A | SRS-Airbagsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Insassenklassifizierungssystem für den Beifahrer, Bremslichter |
| 61 | Messgerät Nr. 2 | 7,5 A | Spurweite und Meter |
| 62 | ECU-ACC | 7,5 A | Navigationssystem-Anzeige, elektrische Rückspiegelsteuerung, Schaltsperre-Steuerungssystem, Multiplex-Kommunikationssystem |
| 63 | CIG | 15 A | Zigarettenanzünder, Steckdose |
| 64 | PWR-AUSGANG NR. 1 | 15 A | Steckdose |
| 65 | RADIO-NR. 2 | 7,5 A | Instrumententafelbeleuchtung, Instrumententafelbeleuchtung, Navigationssystem, Auto-Audiosystem, Lexus Link System |
| 66 | MIR HTR | 10 A | Beschlagfreier Außenrückspiegel |
| 67 | P/SITZ | 30 A | Elektrische Sitze |
| 68 | PWR | 30 A | Elektrische Fensterheber, Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, drahtloses Fernbedienungssystem), Außenrückspiegel |
Standort des Sicherungskastens im Motorraum
Der Sicherungskasten befindet sich im Motorraum (auf der linken Seite).

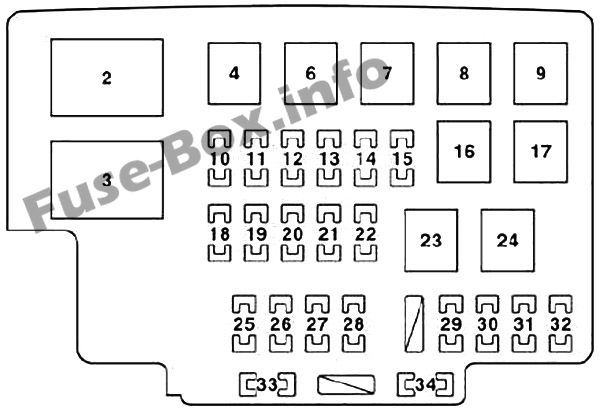

Sicherungskastendiagramm (RX330, 2003-2006)
Belegung der Sicherungen im Motorraum (RX330 2003-2006)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 2 | INP-J/B | 100 A | ohne elektronisch modulierte Luftfederung: Alle Komponenten in „HEATER“, „H-LP CLN“, „TAIL“, „PANEL“, „FR FOG“, „CIG“, „RADIO NO. 2“, „ECU-ACC“, „PWR OUTLET NO. 1“, „MESSGERÄT NR. 1“, „ECU-IG NR. 1“, „FR WIP“, „RR WIP“, „WASHER“, „SEAT HTR“, „ECU-IG NO. 2“, „P/SEAT“, „PWR“, „TI&TE“, „RR DOOR LH“, „RR DOOR RH“, „MPX-B“, „AM1“, „DOOR NO. Sicherungen 2“, „STOP“, „OBD“, „FUEL OPN“, „AIRSUS“ (7,5 A), „S/ROOF“, „FR DEF“ und „RR FOG“. |
| 2 | AIRSUS | 60 A | mit elektronisch modulierter Luftfederung: Elektronisch modulierte Luftfederung |
| 3 | ALT | 140 A | Alle Komponenten in „INP-J/B“, „AIRSUS“ (60 A), „ABS NO. 1“, „ABS NO. 2“, „RDI FAN“, „RR DEF“, „HEATER“, „PBD“ , „H-LP CLN/MSB“, „H-LP CLN“, „PWR OUTLET NO. 2“, „TOWING“, „TAIL“, „PANEL“, „FR FOG“, „CIG“, „RADIO NO. 2“, „ECU-ACC“, „PWR OUTLET NO. 1“, „GAUGE NO. 1“, „ECU-IG NO. 1“, „FR WIP“, „RR WIP“, „WASHER“, „HEATER“ , „SEAT HTR“, „ECU-IG NO. 2“, „P/SEAT“, „PWR“, „TI&TE“, „RR DOOR LH“, „RR DOOR RH“, „MPX-B“, „AM1“ , „TÜR NR. 2“, „STOP“, „OBD“, „FUEL OPN“, „AIRSUS“ (7.5 A), Sicherungen „S/ROOF“, „FR DEF“ und „RR FOG“. |
| 4 | PBD | 30 A | Elektrische Hintertür |
| 5 | H-LP CLN/MSB | 30 A | Scheinwerferreiniger |
| 6 | H-LP CLN | 30 A | Scheinwerferreiniger |
| 7 | ABS NR. 1 | 30 A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem |
| 8 | RR DEF | 40 A | Heckscheibenheizung |
| 9 | HEIZUNG | 50 A | Klimaanlage, Heckscheibenheizung |
| 10 | DRL | 7,5 A | Tagfahrlichtsystem |
| 11 | H-LP L LWR | 15 A | Linker Scheinwerfer (Abblendlicht) |
| 12 | H-LP L UPR | 15 A | Linker Scheinwerfer (Fernlicht) |
| 13 | H-LP R UPR | 15 A | Rechter Scheinwerfer (Fernlicht) |
| 14 | PWR-AUSGANG NR. 2 | 20 A | Steckdose |
| 15 | ABSCHLEPPEN | 30 A | Anhängerbeleuchtung |
| 16 | ABS NR. 2 | 50 A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem |
| 17 | RDI-LÜFTER | 50 A | Elektrischer Kühlventilator |
| 18 | HAZ | 15 A | Blinker |
| 19 | CRT | 7,5 A | Auto-Audiosystem |
| 20 | ALT-S | 7,5 A | Ladestation |
| 21 | ETCS | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 22 | HORN | 10 A | Hörner |
| 23 | HAUPTSÄCHLICH | 40 A | Tagfahrlichtanlage, linker Scheinwerfer, rechter Scheinwerfer, alle Komponenten in „H-LP R LWR“, „H-LP R UPR“, „H-LP L UPR“, „H-LP L LWR“ und „DRL“-Sicherungen |
| 24 | AM 2 | 30 A | Startsystem, alle Komponenten in „GAUGE NO. 2“, „IGN“ und „INJ“ Sicherungen |
| 25 | RADIO-NR. 1 | 15 A | Autoradio, Navigationssystem |
| 26 | ECU-B | 7,5 A | Elektrische Fensterheber, Multiplex-Kommunikationssystem, Anzeige und Messgeräte, Kombiinstrumentbeleuchtung, Instrumententafelbeleuchtung, Klimaanlage, Garagentoröffner, beleuchtetes Einstiegssystem, drahtloses Fernbedienungssystem, elektrische Hintertür, Fahrpositionsspeichersystem, Navigationssystemanzeige, Mond Dach, Kipp- und Teleskoplenkung, elektrisch verstellbare Sitze, Außenrückspiegel, Scheibenwischer |
| 27 | KUPPEL | 7,5 A | Messgeräte und Messgeräte, persönliche Beleuchtung, Kosmetikbeleuchtung, Türinnenbeleuchtung, Innentürgriffbeleuchtung, Zündschlossbeleuchtung, Fußbeleuchtung, Einstiegsleistenbeleuchtung, Gepäckraumbeleuchtung, Innenbeleuchtung |
| 28 | TEL | 7,5 A | Lexus Link-System |
| 29 | AMPERE | 30 A | Auto-Audiosystem |
| 30 | TÜR NR. 1 | 25 A | Multiplex-Kommunikationssystem |
| 31 | A/F | 25 A | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 32 | EFI-NR. 1 | 25 A | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem und alle Komponenten in der Sicherung „EFI Nr. 2“. |
| 33 | H-LP R LWR | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 34 | EFI-NR. 2 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |

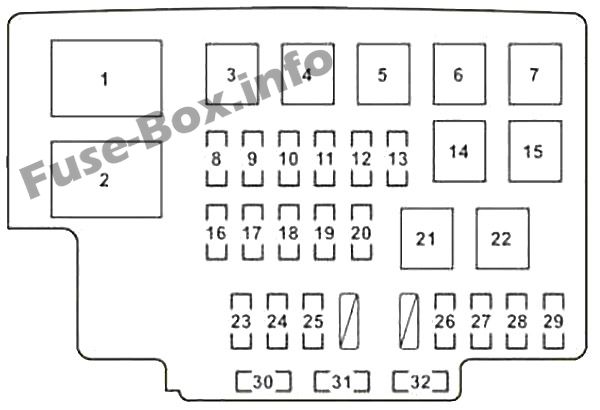

Sicherungskastendiagramm (RX350, 2007-2009)
Belegung der Sicherungen im Motorraum (RX350 2007-2009)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | AIRSUS | 60 A | Mit elektronisch modulierter Luftfederung: Elektronisch modulierte Luftfederung |
| 1 | INP-J/B | 100 A | Ohne elektronisch modulierte Luftfederung: HEIZUNG, HECK, PANEL, FR NEBEL, CIG, RADIO NR. 2, ECU-ACC, PWR-AUSGANG NR. 1, Messgerät Nr. 1, ECU-IG NR. 1, FR WIP, RR WIP, UNTERLEGSCHEIBE, SEAT HTR, ECU-IG NR. 2, P/SEAT, PWR, TI&TE, RR-TÜR LH, RR-TÜR RH, MPX-B, AM1, TÜR NR.2, STOP, OBD, KRAFTSTOFF OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR NEBEL |
| 2 | ALT | 140 A | INP-J/B, AIRSUS (60 A), ABS NR. 1, ABS NR. 2, RDI-LÜFTER, RR DEF, HEIZUNG, PBD, H-LP CLN/MSB, H-LP CLN, STROMAUSGANG NR. 2, ABSCHLEPPEN, HECK, PANEL, FR NEBEL, CIG, RADIO NR. 2, ECU-ACC, PWR-AUSGANG NR. 1, Messgerät Nr. 1, ECU-IG-NR. 1, FR WIP, HR WIP, WASCHANLAGE, HEIZUNG, SEAT HTR, ECU-IG NR. 2, P/SEAT, PWR, CRT, TI&TE, RR-Tür links, RR-Tür rechts, MPX-B, AM1, TÜR-NR. 2, STOP, OBD, KRAFTSTOFF OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG |
| 3 | PBD | 30 A | Elektrische Hintertür |
| 4 | H-LP CLN/MSB | 30 A | Scheinwerferreiniger |
| 4 | H-LP CLN | 30 A | Scheinwerferreiniger |
| 5 | ABS Nr. 1 | 30 A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem |
| 6 | RR DEF | 40 A | Heckscheibenheizung |
| 7 | HEIZUNG | 50 A | Klimaanlage, Heckscheibenheizung |
| 8 | DRL/WIP-S | 7,5 A | Tagfahrlichtsystem |
| 9 | H-LP L LWR | 15 A | Linker Scheinwerfer (Abblendlicht) |
| 10 | H-LP L UPR | 15 A | Linker Scheinwerfer (Fernlicht) |
| 11 | H-LP R UPR | 15 A | Rechter Scheinwerfer (Fernlicht) |
| 12 | ABSCHLEPPEN | 30 A | Anhängerbeleuchtung |
| 13 | CRT | 7,5 A | Audiosystem |
| 14 | ABS Nr. 2 | 50 A | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem |
| 15 | RDI-LÜFTER | 50 A | Elektrische Kühlventilatoren |
| 16 | HAZ | 15 A | Blinker |
| 17 | A/F | 25 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 18 | ALT-S | 7,5 A | Ladestation |
| 19 | ETCS | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 20 | HORN | 10 A | Hörner |
| 21 | HAUPTSÄCHLICH | 40 A | Tagfahrlichtsystem, linker Scheinwerfer, rechter Scheinwerfer, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL |
| 22 | AM 2 | 30 A | Startsystem, GAUGE NR. 2, IGN, IG2 |
| 23 | RADIO-NR. 1 | 15 A | Audiosystem, Navigationssystem |
| 24 | ECU-B | 7,5 A | Elektrische Fensterheber, Multiplex-Kommunikationssystem, Anzeige und Messgeräte, Kombiinstrumentbeleuchtung, Instrumententafelbeleuchtung, Klimaanlage, Garagentoröffner, beleuchtetes Einstiegssystem, drahtloses Fernbedienungssystem, elektrische Hintertür, Fahrpositionsspeichersystem, Navigationssystemanzeige, Mond Dach, Kipp- und Teleskoplenkung, elektrisch verstellbare Sitze, Außenrückspiegel, Scheibenwischer |
| 25 | KUPPEL | 7,5 A | Anzeigeinstrumente und Messgeräte, persönliche Beleuchtung, Schminktischbeleuchtung, Türinnenbeleuchtung, Innentürgriffbeleuchtung, Motorschalterbeleuchtung, Fußraumbeleuchtung, Einstiegsbeleuchtung, Gepäckraumbeleuchtung, Innenbeleuchtung |
| 26 | AMPERE | 30 A | Audiosystem |
| 27 | TÜR NR. 1 | 25 A | Multiplex-Kommunikationssystem |
| 28 | INJ | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 29 | EFI-NR. 1 | 25 A | Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, EFI-NR. 2 |
| 30 | H-LP R LWR | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 31 | PWR-AUSGANG NR. 2 | 20 A | Steckdose |
| 32 | EFI-NR. 2 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Lexus RX | Baujahr 2010-2015

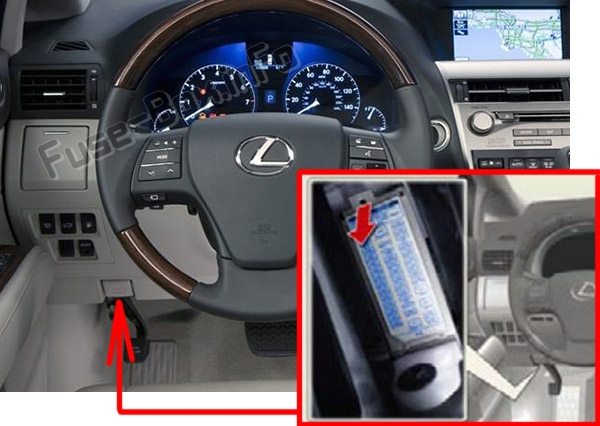

Standort des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite) unter der Abdeckung.

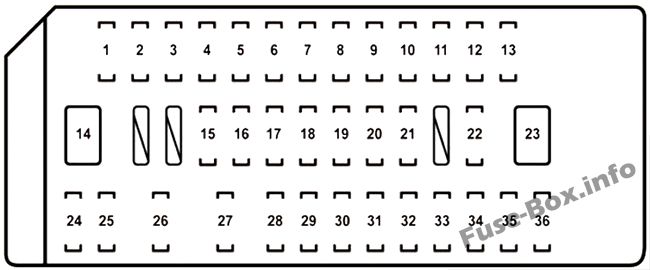

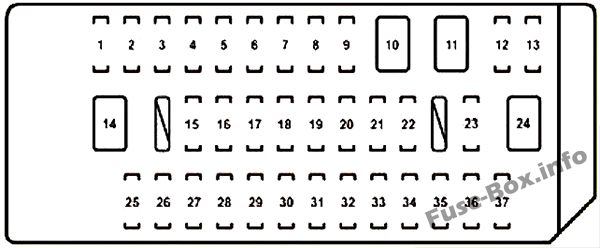

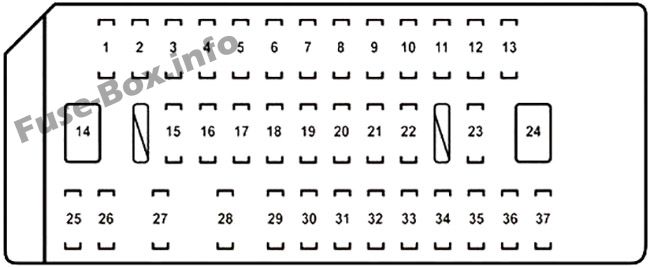

Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | P/Punkt | 15 A | Steckdose |
| 2 | ECU-ACC | 10 A | Navigationssystem, Außenrückspiegel (2010–2012), Multiplex-Kommunikationssystem, Multi-Informationsdisplay, Head-up-Display, Klimaanlage (2013–2015), Audiosystem, (2013–2015) |
| 3 | CIG | 15 A | Steckdose |
| 4 | RADIO-NR. 2 | 7,5 A | Audiosystem, Steckdose (2010–2012), Navigationssystem (2013–2015) |
| 5 | Messgerät Nr. 1 | 10 A | Notblinker, Navigationssystem, Head-up-Display, Klimaanlage (2013–2015), Ladesystem (2013–2015) |
| 6 | ECU-IG1 NR. 3 | 10 A | Außenrückspiegel, Scheibenwischer und -waschanlage, Sitzheizung, Anlasseranlage, Steckdose, Schiebedach, automatisches Fernlicht (2010–2012), Klimaanlage (2013–2015) |
| 7 | ECU-IG1 Nr. 1 | 10 A | Multiplex-Kommunikationssystem, elektrisches Servolenkungssystem, Schaltsperren-Steuerungssystem, Neigungs- und Teleskoplenkung, Startersystem, automatisches Getriebesystem, elektrische Hintertür, Reifendruck-Warnsystem, Fahrzeugstabilitätskontrollsystem (2013–2015), Vorkollisionssystem ( 2013-2015) |
| 8 | S/DACH | 30 A | Monddach |
| 9 | KRAFTSTOFF OPN | 7,5 A | Öffner der Tankklappe |
| 10 | PSB | 30 A | Pre-Collision-Sicherheitsgurt |
| 11 | TI&TE | 30 A | Neigungs- und Teleskoplenksystem |
| 12 | DR-SPERRE | 10 A | Elektrisches Türverriegelungssystem |
| 13 | FR NEBEL | 15 A | 2010-2012: Vordere Baumstammbeleuchtung |
| 13 | FR NEBEL | 7,5 A | 2013-2015: Vordere Baumstammbeleuchtung |
| 14 | P-SITZ LINKS | 30 A | Elektrisch verstellbarer Sitz (linke Seite) |
| 15 | 4WD | 7,5 A | AWD-System |
| 16 | WANDLER | 20 A | 2013-2015: Steckdose |
| 17 | RR NEBEL | 7,5 A | - |
| 18 | D/LALTB | 25 A | Multiplex-Kommunikationssystem, elektrisches Türverriegelungssystem (2013–2015), elektrische Hintertür (2013–2015) |
| 19 | HEIZUNG | 10 A | 2010-2012: Klimaanlage |
| 19 | ESP | 10 A | 2013–2015: Elektrische Servolenkung |
| 20 | ECU-IG1 NR. 2 | 10 A | 2010–2012: Klimaanlage, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbagsystem, Multi-Informationsdisplay
2013–2015: Intuitiver Parkassistent, AWD-System, Pre-Collision-Sicherheitsgurt |
| 21 | PANEL | 10 A | 2010–2012: Schalterbeleuchtung, Navigationssystem, Höhenregulierungssystem, Scheinwerferreiniger, Scheibenwischer-Enteiser, Sitzheizung, elektrische Hintertür, Audiosystem, Multi-Informationsdisplay, Klimaanlage. 2013–2015: Schalterbeleuchtung,
Navigationssystem, Audiosystem, Multiinformationsdisplay, Klimaanlage, Multiplex-Kommunikationssystem automatisch, Übertragungssystem |
| 22 | SCHWANZ | 10 A | Standlichter, Seitenmarkierungsleuchten, Rücklichter, Nummernschildbeleuchtung, Nebelscheinwerfer, Anhängerkupplungskonverter |
| 23 | AIRSUS | 20 A | 2010–2012: Elektronisch moduliertes Luftfederungssystem |
| 24 | P-SITZ RECHTS | 30 A | Elektrisch verstellbarer Sitz (rechte Seite) |
| 25 | OBD | 7,5 A | On-Board-Diagnose |
| 26 | FR TÜR | 25 A | Elektrischer Fensterheber vorne (rechts), Außenrückspiegel (2013-2015) |
| 27 | RR-TÜR | 25 A | Elektrischer Fensterheber hinten (rechte Seite) |
| 28 | FL-TÜR | 25 A | Elektrischer Fensterheber vorn (linke Seite), Außenrückspiegel (2013-2015) |
| 29 | RL-TÜR | 25 A | Elektrischer Fensterheber hinten (linke Seite) |
| 30 | FR WASCHEN | 25 A | Scheibenwischer und Waschmaschine |
| 31 | RR WIP | 15 A | Scheibenwischer und Waschmaschine |
| 32 | RR WASCHEN | 20 A | Scheibenwischer und Waschmaschine |
| 33 | FR in Bearbeitung | 30 A | Scheibenwischer und Waschmaschine |
| 34 | Steuergerät IG2 | 10 A | 2010–2012: Startersystem, intuitiver Einparkhilfesensor, AWD-System.
2013–2015: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Insassenklassifizierungssystem für den Beifahrer, SRS-Airbagsystem, Bremslichter, elektronisch gesteuertes Getriebe, Lenkradsperrsystem |
| 35 | Messgerät Nr. 2 | 7,5 A | 2010-2012: Startersystem
2013-2015: Messgerät und Messgeräte |
| 36 | RH S-HTR | 15 A | Sitzheizung (rechte Seite) |
| 37 | LH S-HTR | 15 A | Sitzheizung (linke Seite) |

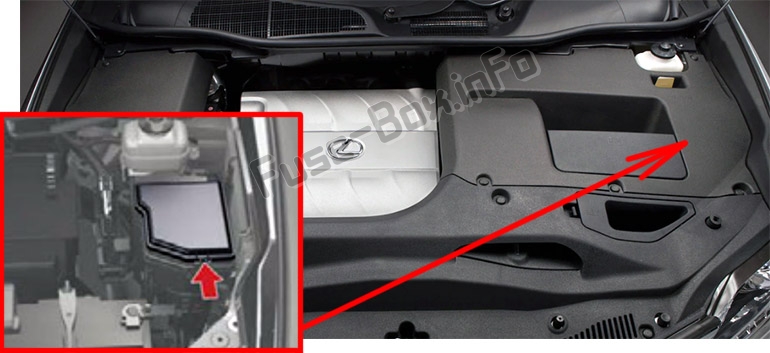

Standort des Sicherungskastens im Motorraum
Es befindet sich im Motorraum (auf der linken Seite) unter der Abdeckung.

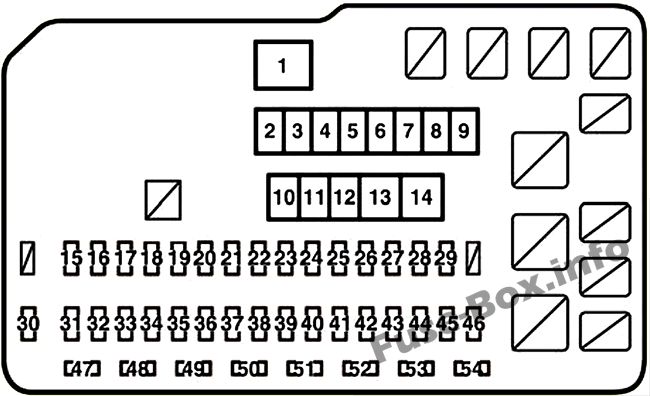

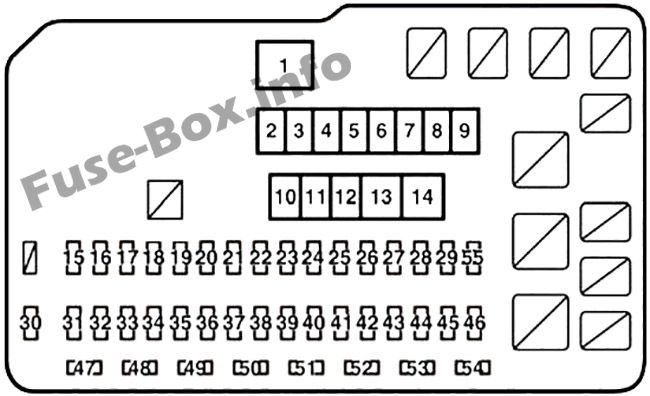

Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | RDI-LÜFTER NR. 1 | 80 A | Elektrische Kühlventilatoren |
| 2 | RR DEF | 50 A | Heckscheibenheizung |
| 3 | AIRSUS | 50 A | 2010–2012: Elektronisch moduliertes Luftfederungssystem |
| 4 | HTR | 50 A | Klimaanlage |
| 5 | ERSATZTEIL | 30 A | - |
| 6 | ERSATZTEIL | 40 A | - |
| 7 | ABS Nr. 2 | 30 A | 2010–2012: Antiblockiersystem.
2013–2015: Fahrzeugstabilitätskontrolle |
| 8 | H-LP CLN | 30 A | Scheinwerferreiniger |
| 9 | PBD | 30 A | Elektrisches Hintertürsystem |
| 10 | ST | 30 A | Startersystem |
| 11 | PD | 50 A | 2010–2012: Tagfahrlichtsystem, A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN, Multiplex-Kommunikationssystem, Multiport-Kraftstoffeinspritzung System/ sequentielles Multiport-Kraftstoffeinspritzsystem
2013–2015: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, SHORN |
| 12 | ABS Nr. 1 | 50 A | 2010–2012: Antiblockiersystem.
2013–2015: Fahrzeugstabilitätskontrolle |
| 13 | EPS | 60 A | Elektrisches Servolenkungssystem |
| 14 | ALT | 140 A | 2010–2012: KRAFTSTOFF OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU IG1 NR. 1, ECU IG1 NR. 2, PANEL, GAUGE NR. 1
2013-2015: IG1 HAUPT, ABSCHLEPPBATTERIE, ENTEISER, ABSCHLEPPEN, STOPP, RDI-LÜFTER NR. 1, FILTER, RR DEF, AIR SUS, HEIZUNG, ABS NR. 2, H-LP CLN, PBD, ECU-IG1 NR. 1, ECU-IG1 NR. 3, Messgerät Nr. 1, ECU-IG1 NR. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, HECK, PANEL, D/L ALT B, FR FOG, FR TÜR, FL TÜR, RR TÜR, RL TÜR, PSB, P-SEAT LH, P-SEAT RH, TIScTE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO NR. 2 |
| 15 | AMP1 | 30 A | Audiosystem |
| 16 | EFI HAUPT | 30 A | 2010–2012: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, EFI-NR. 1, EFI-NR. 2
2013–2015: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe, EFI-Nr. 1, EFI-NR. 2, F/PMP |
| 17 | AMP2 | 30 A | Audiosystem |
| 18 | IG2 | 30 A | 2010-2012: Startersystem, IGN, GAUGE NR. 2, ECU IG-NR. 2
2013-2015: IGN, GAUGE NR. 2, ECU IG 2 |
| 19 | IP JB | 25 A | Elektrisches Türverriegelungssystem |
| 20 | STR-SPERRE | 20 A | Startersystem |
| 21 | RAD-NR. 3 | 15 A | 2010–2012: Anzeigen und Anzeigen, Beleuchtung der Instrumententafel, Navigationssystem, Audiosystem, Unterhaltungssystem auf den Rücksitzen.
2013–2015: Anzeigen und Anzeigen, Navigationssystem, Audiosystem |
| 22 | HAZ | 15 A | Notfallblinker |
| 23 | ETCS | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 24 | RAD-NR. 1 | 10 A | Audiosystem, Navigationssystem (2013-2015) |
| 25 | AM2 | 7,5 A | Startsystem |
| 26 | ECU-BNO. 2 | 7,5 A | 2010–2012: Klimaanlage, Beifahrer-Klassifizierungssystem, Startersystem
2013–2015: Klimaanlage, Beifahrer-Klassifizierungssystem, Audiosystem, Fahrzeugstabilitätskontrollsystem, elektrische Fensterheber |
| 27 | MAYDAY/TEL | 7,5 A | 2013–2015: MAYDAY/TEL |
| 28 | IMMOBI | 7,5 A | 2013–2015: IMMOBI |
| 29 | ALT-S | 7,5 A | Ladestation |
| 30 | IGN | 10 A | 2010–2012: Startersystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
2013–2015: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 31 | KUPPEL | 10 A | Kosmetikspiegelleuchten, Gepäckraumleuchten, Innenleuchten, persönliche Leuchten, Türinnenleuchten (2013–2015), Fußraumleuchten (2013–2015), Einstiegsleuchten (2013–2015) |
| 32 | ECU-B NR. 1 | 7,5 A | 2010–2012: Innenbeleuchtung, persönliche Beleuchtung, Neigungs- und Teleskoplenkung, Multiplex-Kommunikationssystem, Instrumente und Anzeigen, elektrische Fensterheber, Fahrpositionsspeichersystem, elektrisch verstellbare Sitze, elektrische Hintertür, Head-up-Display, Startersystem, Klimaanlage, elektrisches Türverriegelungssystem |
| 32 | ECU-B NR. 1 | 10 A | 2013–2015: Neigungs- und Teleskoplenkung, Multiplex-Kommunikationssystem, Instrumente und Anzeigen, Fahrpositionsspeicher, elektrisch verstellbare Sitze, elektrische Hintertür, Head-up-Display, Startersystem, Außenrückspiegel, Lenksensor, Garagentoröffner |
| 33 | EFI-NR. 1 | 10 A | Multiport-Kraftstoffeinspritzsystem/ sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe (2013–2015) |
| 34 | WIP-S | 7,5 A | 2010–2012: Scheibenwischer und -wascher.
2013–2015: Tempomat |
| 35 | AFS | 7,5 A | 2010–2012: Adaptives Frontbeleuchtungssystem |
| 35 | ECU-IG1 NR. 4 | 10 A | 2013–2015: Klimaanlage, Heckscheibenheizung, Fahrzeugstabilitätskontrollsystem, elektrische Kühlventilatoren |
| 36 | BK/UP LP | 7,5 A | Zusatzlichter |
| 37 | HEIZUNG NR. 2 | 7,5 A | 2010–2012: Klimaanlage, Allradantrieb |
| 37 | ECU-IG1 NR. 5 | 2013-2015: Klimaanlage | |
| 38 | Steuergerät IG1 | 10 A | 2010–2012: Adaptives Frontbeleuchtungssystem, Scheinwerferreinigungsanlage, Kühlgebläse, Tempomat, elektronisch moduliertes Luftfederungssystem, Fahrzeugstabilitätskontrolle, integriertes Fahrzeugdynamikmanagement |
| 38 | ECU-IG1 NR. 6 | 2013–2015: Scheinwerferreiniger, Tempomat, Fahrzeugstabilitätskontrolle, Klimaanlage, Toter-Winkel-Monitor | |
| 39 | EFI Nr.2 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 40 | F/PUMPE | 15 A | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 41 | ENTEISER | 25 A | Scheibenwischer und Waschmaschine |
| 42 | STOPPEN | 7,5 A | 2010–2012: Fahrzeugstabilitätskontrolle, integriertes Fahrdynamikmanagement, hochmontiertes Bremslicht
2013–2015: Fahrzeugstabilitätskontrolle, integriertes Fahrdynamikmanagement, Bremslichter, elektronisch gesteuertes Getriebe, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Schaltsperrensteuerung System, Startersystem |
| 43 | ABSCHLEPPBATTERIE | 20 A | Anhängerbatterie |
| 44 | ABSCHLEPPEN | 30 A | Anhängerbeleuchtung |
| 45 | FILTER | 10 A | 2010-2012: Kondensator |
| 46 | IG1 HAUPT | 30 A | 2010-2012: ECU IG1, BK/UPLP, HEIZUNG NR. 2, AFS
2013-2015: ECU-IG1 NR. 6, BK/UP LP, ECU IG1 NR. 5, ECU-IG1 NR. 4 |
| 47 | H-LP RH HI | 15 A | Rechter Scheinwerfer (Fernlicht) |
| 48 | H-LP LH HI | 15 A | Linker Scheinwerfer (Fernlicht) |
| 49 | BIXENON | 10 A | 2010-2012: Entladungsscheinwerfer |
| 50 | H-LP RH LO | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 51 | H-LP LH LO | 15 A | Linker Scheinwerfer (Abblendlicht) |
| 52 | HORN | 10 A | Horn |
| 53 | A/F | 20 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 54 | GESCHOREN | 7,5 A | Sicherheitshupe |
| 55 | DRL | 7,5 A | Tagfahrlichtsystem |
Belegung Sicherungskasten und Relais Lexus RX | Baujahr 2010-2015
Standort des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite) unter der Abdeckung.
Sicherungskastendiagramm (2010-2012)
Belegung der Sicherungen im Sicherungskasten Fahrgastraum (2010-2012)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | P/Punkt | 15 A | Steckdose |
| 2 | ECU-ACC | 10 A | Navigationssystem, Außenrückspiegel, Multiplex-Kommunikationssystem, Multi-Informationsdisplay, Headup-Display |
| 3 | CIG | 15 A | Steckdose |
| 4 | RADIO-NR. 2 | 7,5 A | Audiosystem, Steckdose |
| 5 | Messgerät Nr. 1 | 10 A | Notblinker, Navigationssystem, Head-up-Display |
| 6 | ECU-IG1 NR. 3 | 10 A | Außenrückspiegel, Scheibenwischer und -waschanlage, Sitzheizung, Starteranlage, Steckdose, Schiebedach |
| 7 | ECU-IG1 Nr. 1 | 10 A | Multiplex-Kommunikationssystem, elektrisches Servolenkungssystem, Schaltsperren-Steuerungssystem, Neigungs- und Teleskoplenkung, Startersystem, Hybridgetriebesystem, elektrische Hintertür, Hybridsystem, Reifendruckwarnsystem |
| 8 | S/DACH | 30 A | Monddach |
| 9 | KRAFTSTOFF OPN | 7,5 A | Öffner der Tankklappe |
| 10 | PSB | 30 A | Pre-Collision-Sicherheitsgurt |
| 11 | TI&TE | 30 A | Neigungs- und Teleskoplenksystem |
| 12 | DR-SPERRE | 10 A | Elektrisches Türverriegelungssystem |
| 13 | FR NEBEL | 15 A | |
| 14 | P-SITZ LINKS | 30 A | Elektrisch verstellbarer Sitz (linke Seite) |
| 15 | WANDLER | 20 A | |
| 16 | RR NEBEL | 7,5 A | |
| 17 | D/L ALT B | 25 A | Multiplex-Kommunikationssystem |
| 18 | HEIZUNG | 10 A | Klimaanlage |
| 19 | ECU-IG1 NR. 2 | 10 A | Klimaanlage, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbagsystem, Multi-Informationsdisplay, Kondensator |
| 20 | PANEL | 10 A | Schalterbeleuchtung, Navigationssystem, Höhenkontrollsystem, Scheinwerferreinigungsanlage, Scheibenwischer-Enteiser, Sitzheizung, elektrische Hintertür, Audiosystem, Multi-Informationsdisplay, Klimaanlage |
| 21 | SCHWANZ | 10 A | Positionslichter, Rücklichter, Kennzeichenbeleuchtung, Anhängerkupplungskonverter |
| 22 | AIRSUS | 20 A | Elektronisch moduliertes Luftfederungssystem |
| 23 | P-SITZ RECHTS | 30 A | Elektrisch verstellbarer Sitz (rechte Seite) |
| 24 | OBD | 7,5 A | On-Board-Diagnose |
| 25 | FR TÜR | 25 A | Elektrischer Fensterheber vorn (rechte Seite) |
| 26 | RR-TÜR | 25 A | Elektrischer Fensterheber hinten (rechte Seite) |
| 27 | FL-TÜR | 25 A | Elektrischer Fensterheber vorn (linke Seite) |
| 28 | RL-TÜR | 25 A | Elektrischer Fensterheber hinten (linke Seite) |
| 29 | FR WASCHEN | 25 A | Scheibenwischer und Waschmaschine |
| 30 | RR WIP | 15 A | Scheibenwischer und Waschmaschine |
| 31 | RR WASCHEN | 20 A | Scheibenwischer und Waschmaschine |
| 32 | FR in Bearbeitung | 30 A | Scheibenwischer und Waschmaschine |
| 33 | Steuergerät IG2 | 10 A | Startersystem, intuitiver Parkassistenzsensor, AWD-System |
| 34 | Messgerät Nr. 2 | 7,5 A | Startersystem |
| 35 | RH S-HTR | 15 A | Sitzheizung (rechte Seite) |
| 36 | LH S-HTR | 15 A | Sitzheizung (linke Seite) |
Sicherungskastendiagramm (2013-2015)
Belegung der Sicherungen im Sicherungskasten Fahrgastraum (2013-2015)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | P/Punkt | 15 A | Steckdose |
| 2 | ECU-ACC | 10 A | Navigationssystem, Klimaanlage, Audiosystem, Multiplex-Kommunikationssystem, Multi-Informationsdisplay, Head-up-Display |
| 3 | CIG | 15 A | Steckdose |
| 4 | RADIO-NR. 2 | 7,5 A | Audiosystem, Navigationssystem |
| 5 | Messgerät Nr. 1 | 10 A | Notblinker, Navigationssystem, Head-up-Display, Klimaanlage, Vehicle Proximity Notification System, Audiosystem |
| 6 | ECU-IG1 NR. 3 | 10 A | Außenrückspiegel, Scheibenwischer und -waschanlage, Sitzheizung, Starteranlage, Steckdose, Schiebedach, Klimaanlage |
| 7 | ECU-IG1 Nr. 1 | 10 A | Multiplex-Kommunikationssystem, Lenksensor, Schaltsperren-Steuerungssystem, Neigungs- und Teleskoplenkung, elektrische Hecktür, Pre-Collision-System, integriertes Fahrzeugdynamikmanagement, Reifendruck-Warnsystem |
| 8 | S/DACH | 30 A | Monddach |
| 9 | KRAFTSTOFF OPN | 7,5 A | Öffner der Tankklappe |
| 10 | PSB | 30 A | Pre-Collision-Sicherheitsgurt |
| 11 | TI&TE | 30 A | Neigungs- und Teleskoplenksystem |
| 12 | DR-SPERRE | 10 A | - |
| 13 | FR NEBEL | 15 A | Nebelscheinwerfer vorne |
| 14 | P-SITZ LINKS | 30 A | Elektrisch verstellbarer Sitz (linke Seite) |
| 15 | 4WD | 7,5 A | AWD-System |
| 16 | WANDLER | 20 A | Steckdose |
| 17 | RR NEBEL | 7,5 A | - |
| 18 | D/L ALT B | 25 A | Multiplex-Kommunikationssystem, elektrisches Türverriegelungssystem, elektrische Hintertür |
| 19 | EPS | 10 A | Elektrisches Servolenkungssystem |
| 20 | ECU-IG1 NR. 2 | 10 A | Intuitiver Parkassistent, Pre-Collision-Sicherheitsgurt, Kondensator |
| 21 | PANEL | 10 A | Schalterbeleuchtung, Navigationssystem, Hybridgetriebesystem, Audiosystem, Multi-Informationsdisplay, Klimaanlage, Multiplex-Kommunikationssystem |
| 22 | SCHWANZ | 10 A | Standlichter, vordere Seitenmarkierungsleuchten, Rücklichter, Nummernschildbeleuchtung, Nebelscheinwerfer, Anhängerkupplungskonverter |
| 23 | AIRSUS | 20 A | |
| 24 | P-SITZ RECHTS | 30 A | Elektrisch verstellbarer Sitz (rechte Seite) |
| 25 | OBD | 7,5 A | On-Board-Diagnose |
| 26 | FR TÜR | 25 A | Elektrischer Fensterheber vorn (rechts), Außenspiegel |
| 27 | RR-TÜR | 25 A | Elektrischer Fensterheber hinten (rechte Seite) |
| 28 | FL-TÜR | 25 A | Elektrischer Fensterheber vorne (links), Außenspiegel |
| 29 | RL-TÜR | 25 A | Elektrischer Fensterheber hinten (linke Seite) |
| 30 | FR WASCHEN | 25 A | Scheibenwischer und Waschmaschine |
| 31 | RR WIP | 15 A | Scheibenwischer und Waschmaschine |
| 32 | RR WASCHEN | 20 A | Scheibenwischer und Waschmaschine |
| 33 | FR in Bearbeitung | 30 A | Scheibenwischer und Waschmaschine |
| 34 | Steuergerät IG2 | 10 A | Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, System zur Klassifizierung der Beifahrer, SRS-Airbagsystem, Bremslichter, elektronisch gesteuertes Bremssystem, Lenkradsperrsystem, Hybridsystem |
| 35 | Messgerät Nr. 2 | 7,5 A | Spurweite und Meter |
| 36 | RH S-HTR | 15 A | Sitzheizung (rechte Seite) |
| 37 | LH S-HTR | 15 A | Sitzheizung (linke Seite) |

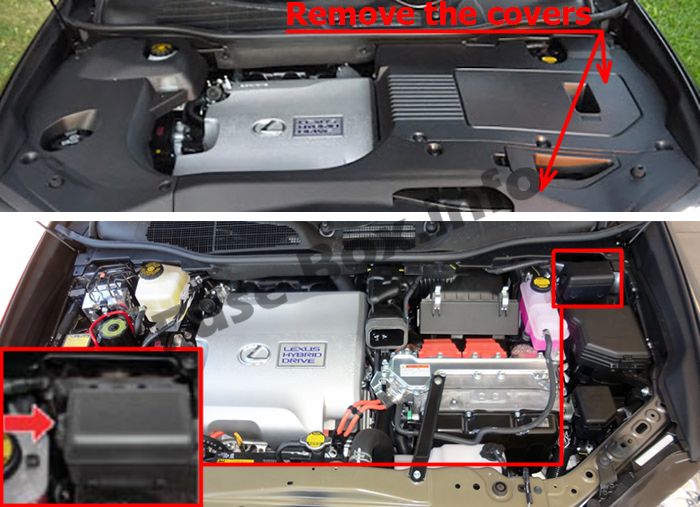

Standort des Sicherungskastens Nr. 1 im Motorraum

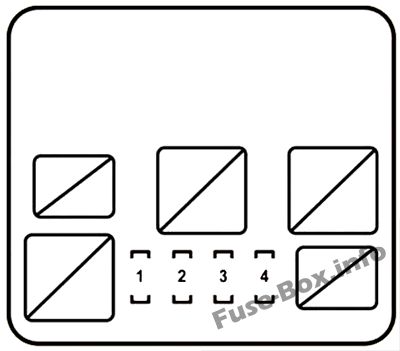

Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum-Sicherungskasten Nr. 1
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | PCU | 15 A | Hybrid System |
| 2 | IGCT Nr. 2 | 10 A | Hybrid System |
| 3 | IGCT Nr. 3 | 10 A | Hybrid System |
| 4 | INV W/P | 10 A | Hybrid System |
Standort des Sicherungskastens Nr. 2 im Motorraum
Sicherungskastendiagramm (2010-2012)
Belegung der Sicherungen im Motorraum-Sicherungskasten Nr. 2 (2010-2012)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | ERSATZTEIL | 120 A | - |
| 2 | RR DEF | 50 A | Heckscheibenheizung |
| 3 | AIRSUS | 50 A | Elektronisch moduliertes Luftfederungssystem |
| 4 | HTR | 50 A | Klimaanlage |
| 5 | EZB Nr. 1 | 50 A | Bremssystem, Fahrzeugstabilitätskontrolle, integriertes Fahrzeugdynamikmanagement, Messgeräte und Messgeräte |
| 6 | RDI-LÜFTER NR. 1 | 40 A | Elektrische Kühlventilatoren |
| 7 | RDI-LÜFTER NR. 2 | 40 A | Elektrische Kühlventilatoren |
| 8 | H-LP CLN | 30 A | Scheinwerferreiniger |
| 9 | PBD | 30 A | Elektrisches Hintertürsystem |
| 10 | HV R/B Nr. 1 | 30 A | PCU, IGCT Nr. 2, IGCT Nr. 3, INV W/P |
| 11 | PD | 50 A | Tagfahrlichtsystem, A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN, Multiplex-Kommunikationssystem, Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport Kraftstoffeinspritzsystem |
| 12 | EZB Nr. 2 | 50 A | Bremssystem |
| 13 | HV R/B Nr. 2 | 80 A | ECB MAIN1, ECB MAIN 2, A/CW/P, BATT FAN, ÖL PMP |
| 14 | DCDC | 150 A | KRAFTSTOFF OPN, DR LOCK, OBD, RR FOG, S/ROOF, INVERTER, ECU-IG1 NR. 1, ECU-IG1 NR. 2, PANEL, GAUGE NR. 1 |
| 15 | AMP1 | 30 A | Audiosystem |
| 16 | EFI HAUPT | 30 A | Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, EFI-NR. 2 |
| 17 | AMP2 | 30 A | Audiosystem |
| 18 | IG2 HAUPT | 30 A | Startersystem, IGN, GAUGE NO. 2, Steuergerät IG2 |
| 19 | IP JB | 25 A | Elektrisches Türverriegelungssystem |
| 20 | STR-SPERRE | 20 A | Startersystem |
| 21 | RAD-NR. 3 | 15 A | Messgeräte und Anzeigen, Instrumententafelbeleuchtung, Navigationssystem, Audiosystem |
| 22 | HAZ | 15 A | Notfallblinker |
| 23 | ETCS | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 24 | RAD-NR. 1 | 10 A | Audiosystem |
| 25 | AM2 | 7,5 A | Startersystem |
| 26 | ECU-B NR. 2 | 7,5 A | Klimaanlage, Klassifizierungssystem für Beifahrer, Startersystem, elektrische Servolenkung |
| 27 | MAYDAY/TEL | 7,5 A | Mayday-System |
| 28 | IMMOBI | 7,5 A | |
| 29 | EZB-HAUPTNR. 3 | 15 A | Bremssystem |
| 30 | IGN | 10 A | Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, Bremssystem, SRS-Airbagsystem |
| 31 | KUPPEL | 10 A | Kosmetikspiegelleuchten, Gepäckraumleuchten, Innenleuchten, persönliche Leuchten |
| 32 | ECU-B Nr. 1 | 10 A | Innenbeleuchtung, persönliche Beleuchtung, Neigungs- und Teleskoplenkung, Multiplex-Kommunikationssystem, Instrumente und Anzeigen, elektrische Fensterheber, Fahrpositionsspeichersystem, elektrisch verstellbare Sitze, elektrische Hintertür, Head-up-Display, Startersystem, Klimaanlage, elektrisches Türverriegelungssystem |
| 33 | EFI Nr. 1 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 34 | WIP-S | 7,5 A | Scheibenwischer und Waschmaschine |
| 35 | AFS | 7,5 A | Adaptives Frontbeleuchtungssystem |
| 36 | BK/UP LP | 7,5 A | Rückfahrscheinwerfer |
| 37 | HEIZUNG NR. 2 | 7,5 A | Klimaanlage, AWD-System |
| 38 | Steuergerät IG1 | 10 A | Adaptives Frontbeleuchtungssystem, Scheinwerferreiniger, Kühlgebläse, Tempomat, elektronisch moduliertes Luftfederungssystem, Fahrzeugstabilitätskontrolle, integriertes Fahrdynamikmanagement, Bremssystem |
| 39 | EFI Nr.2 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 40 | F/PMP | 15 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 41 | ENTEISER | 25 A | Scheibenwischer und Waschmaschine |
| 42 | STOPPEN | 7,5 A | Fahrzeugstabilitätskontrolle, integriertes Fahrdynamikmanagement, hoch angebrachtes Bremslicht |
| 43 | ABSCHLEPPBATTERIE | 20 A | Anhängerbatterie |
| 44 | ABSCHLEPPEN | 30 A | Anhängerbeleuchtung |
| 45 | FILTER | 10 A | Kondensator |
| 46 | IG1 HAUPT | 30 A | ECU IG1, BK/UP LP, HEIZUNG NR. 2, AFS |
| 47 | H-LP RH HI | 15 A | Rechter Scheinwerfer (Fernlicht) |
| 48 | H-LP LH HI | 15 A | Linker Scheinwerfer (Fernlicht) |
| 49 | BIXENON | 10 A | Entladungsscheinwerfer |
| 50 | H-LP RH LO | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 51 | H-LP LH LO | 15 A | Linker Scheinwerfer (Abblendlicht) |
| 52 | HORN | 10 A | Horn |
| 53 | A/F | 20 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 54 | GESCHOREN | 7,5 A | Sicherheitshupe |
Sicherungskastendiagramm (2013-2015)
Belegung der Sicherungen im Motorraum-Sicherungskasten Nr. 2 (2013-2015)
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | RR DEF | 50 A | Heckscheibenheizung |
| 2 | AIRSUS | 50 A | - |
| 3 | HEIZUNG | 50 A | Klimaanlage |
| 4 | ABS Nr. 1 | 50 A | Elektronisch gesteuertes Bremssystem |
| 5 | RDI-LÜFTER NR. 1 | 40 A | Elektrische Kühlventilatoren |
| 6 | RDI-LÜFTER NR. 2 | 40 A | Elektrische Kühlventilatoren |
| 7 | H-LP CLN | 30 A | Scheinwerferreiniger |
| 8 | PBD | 30 A | Elektrische Hintertür |
| 9 | HV R/B Nr. 1 | 30 A | PCU, IGCT-NR. 2, IGCT NR. 3, INV W/P |
| 10 | PD | 50 A | A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, SHORN |
| 11 | ABS NR. 2 | 50 A | Elektronisch gesteuertes Bremssystem |
| 12 | HV R/B NR. 2 | 80 A | ABS HAUPTNR. 1, ABS-HAUPTNR. 2, A/CW/P, BATT FAN, ÖL PMP |
| 13 | DCDC | 150 A | IG1 HAUPT, SCHLEPPBATTERIE, ENTEISER, SCHLEPPEN, STOP, RDI-LÜFTER NR. 1, ABS NR. 1, RR DEF, AIR SUS, HEIZUNG, RDI-LÜFTER NR. 2, H-LP CLN, PBD, ECU-IG1 NR. 1, ECUIG1 NR. 3, Messgerät Nr. 1, ECU-IG1 NR. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH SHTR, HECK, PANEL, D/L ALT B, FR FOG, FR TÜR, FL TÜR, RR TÜR, RL TÜR, PSB, P-SEAT LH, P-SEAT RH, TI&TE, AIR SUS, FUEL OPN, DR LOCK, OBD, RR FOG, S/ ROOF, 4WD, INVERTER, ECUACC, P/POINT, CIG, RADIO NO. 2 |
| 14 | AMP1 | 30 A | Audiosystem |
| 15 | EFI HAUPT | 30 A | Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, EFI-NR. 1, EFI-NR. 2, F/PMP |
| 16 | AMP2 | 30 A | Audiosystem |
| 17 | IG2 HAUPT | 30 A | IGN, Messgerät Nr. 2, Steuergerät IG2 |
| 18 | IPJ/B | 25 A | Elektrisches Türverriegelungssystem |
| 19 | STR-SPERRE | 20 A | Startersystem |
| 20 | RAD-NR. 3 | 15 A | Messgeräte und Messgeräte, Navigationssystem, Audiosystem |
| 21 | HAZ | 15 A | Notfallblinker |
| 22 | ETCS | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 23 | RAD Nr. 1 | 10 A | Audiosystem, Navigationssystem |
| 24 | AM2 | 7,5 A | Startersystem |
| 25 | ECU-B Nr. 2 | 7,5 A | Klimaanlage, System zur Klassifizierung der Beifahrer, Audiosystem, integriertes Fahrdynamikmanagement, elektrische Fensterheber, elektrische Servolenkung |
| 26 | MAYDAY/TEL | 7,5 A | MAYDAY/TEL |
| 27 | IMMOBI | 7,5 A | IMMOBI |
| 28 | ABS HAUPTNR. 3 | 15 A | Bremssystem |
| 29 | DRL | 7,5 A | Tagfahrlichtsystem |
| 30 | IGN | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 31 | KUPPEL | 10 A | Kosmetikspiegelleuchten, Gepäckraumleuchten, Innenleuchten, persönliche Leuchten, Türinnenleuchten, Fußraumleuchten, Einstiegsleuchten |
| 32 | ECU-B Nr. 1 | 10 A | Neigungs- und Teleskoplenkung, Multiplex-Kommunikationssystem, Instrumente und Anzeigen, Fahrpositionsspeicher, elektrisch verstellbare Sitze, elektrische Hecktür, Head-up-Display, Startersystem, Außenrückspiegel, Lenksensor, Garagentoröffner |
| 33 | EFI Nr. 1 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 34 | WIP-S | 7,5 A | Tempomat |
| 35 | ECU-IG1 NR. 4 | 10 A | Klimaanlage, Heckscheibenheizung, elektronisch gesteuertes Bremssystem, elektrische Kühlgebläse |
| 36 | BK/UP LP | 7,5 A | Rückfahrscheinwerfer |
| 37 | ECU-IG1 NR. 5 | 15 A | Klimaanlage |
| 38 | ECU-IG1 NR. 6 | 10 A | Scheinwerferreiniger, Tempomat, Klimaanlage, Toter-Winkel-Monitor |
| 39 | EFI-NR. 2 | 10 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 40 | F/PMP | 15 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 41 | ENTEISER | 25 A | Scheibenwischer und Waschmaschine |
| 42 | STOPPEN | 7,5 A | Fahrzeugannäherungsbenachrichtigungssystem, integriertes Fahrzeugdynamikmanagement, Bremslichter, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Schaltsperre-Steuerungssystem, Startersystem, Tempomat |
| 43 | ABSCHLEPPBATTERIE | 20 A | |
| 44 | ABSCHLEPPEN | 30 A | Anhängerbeleuchtung |
| 45 | FILTER | 10 A | |
| 46 | IG1 HAUPT | 30 A | ECU-IG1 NR. 6, BK/UPLP, ECU-IG1 NR. 5, ECU-IG1 NR. 4 |
| 47 | H-LP RH HI | 15 A | Rechter Scheinwerfer (Fernlicht) |
| 48 | H-LP LH HI | 15 A | Linker Scheinwerfer (Fernlicht) |
| 49 | BIXENON | 10 A | - |
| 50 | H-LP RH LO | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 51 | H-LP LH LO | 15 A | Linker Scheinwerfer (Abblendlicht) |
| 52 | HORN | 10 A | Horn |
| 53 | A/F | 20 A | Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 54 | GESCHOREN | 75 A | GESCHOREN |
Standort des Sicherungskastens Nr. 3 im Motorraum
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum-Sicherungskasten Nr. 3
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | EZB HAUPTNR. 1 | 10 A | Bremssystem |
| 2 | EZB-HAUPTNR. 2 | 10 A | Bremssystem |
| 3 | BATT-LÜFTER | 15 A | Batterie-Lüfter |
| 4 | ÖL PMP | 10 A | Hybrid System |
| 5 | A/CW/P | 10 A | Klimaanlage |

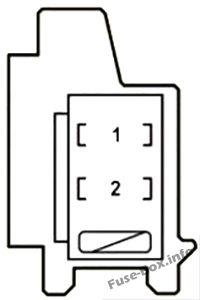

Gepäckraum-Sicherungskasten Nr. 1
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | DCDC-S | 7,5 A | Hybrid System |
| 2 | KONDENSATOR | 10 A | 2010–2012: Hybridsystem 2013–2015: Kondensator |

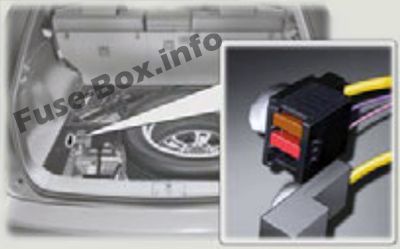

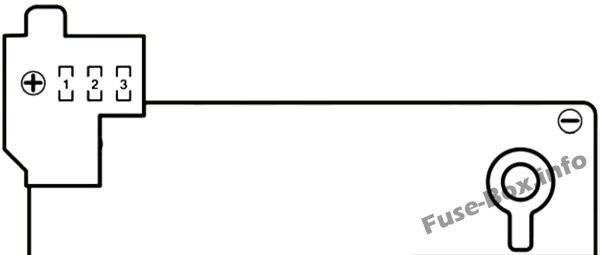

Gepäckraum-Sicherungskasten Nr. 2
Dieser befindet sich an der Batterie im Kofferraum.
| Nr. | Name | Ampere | Funktion |
|---|---|---|---|
| 1 | HAUPTSÄCHLICH | 180 A | Alle elektrischen Komponenten |
| 2 | RR-B | 50 A | KONDENSATOR, DCDC-S |
| 3 | EPS | 80 A | 2010–2012: Elektrisches Servolenkungssystem. 2013–2015: Hybridsystem |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Lexus RX
Alle 65 Artikel
Reifen & Felgen
Lexus RX Reifendruck Reset (speichern) | RDKS resetten
Probleme & Mängel
Lexus RX Kofferraum Notentriegelung | Heckklappe geht nicht auf
Reifen & Felgen
Reifendruck Lexus RX | + Drehmoment der Radschrauben | Tabelle
Ratgeber & Anleitungen
Bremslicht / Rücklicht des Lexus RX wechseln | alle Modelle
Ratgeber & Anleitungen
Lexus RX Wagenheber ansetzen | Hinweise für alle Modelle
Schlüsselbatterie
Lexus RX Schlüsselbatterie wechseln | Batterie + Anlernen
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
