Mazda 3 Sicherungskasten Belegung | Alle Sicherungskästen im Auto | Tabelle der Belegung & Amperezahl

Von der CarWiki-Redaktion

Bild: Alexander-93 – CC BY-SA 4.0, Link

Das Wichtigste auf einen Blick

Belegte Sicherungen
713
Einbauorte
Innenraum, Motorraum
Baujahre
2003 – 2019

Schnellantworten

Baujahr wählen

2019 2017 bis 2018 2015 bis 2016 2014 2012 bis 2013 2011 2010 2009 2008 2007 2006 2003 bis 2005

Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Mazda 3 inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).



Belegung Sicherungskasten und Relais Mazda 3 BP | Baujahr 2019

Sicherungskasten Innenraum

Mazda 3 BP (2019) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
F1 – Nicht benutzt
F2 – Nicht benutzt
F3 – Nicht benutzt
F4 15 A Elektrische Türschlösser (Fahrer)
F5 15 A Elektrische Türschlösser (Beifahrer)
F6 – Nicht benutzt
F7 – Nicht benutzt
F8 – Nicht benutzt
F9 30 A Fensterheber (Controller)
F10 30 A Elektrische Fensterheber (Beifahrer)
F11 30 A Elektrischer Sitz (Fahrer) (einige Modelle)
F12 – Nicht benutzt
F13 15 A Audio
F14 – Nicht benutzt
F15 15 A Kofferraum-/Heckklappenschloss
F 16 15 A Beleuchtung
F17 10 A Bremslichter
F18 10 A Rücklichter
F19 10 A Blinker hinten
F20 10 A Rücklichter
F21 10 A Rücklichter
F22 7,5 A Elektrisches Lenkradschloss (einige Modelle)
F23 – Nicht benutzt

Sicherungskasten Motorraum

Mazda 3 BP (2019) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
F1 – Nicht benutzt
F2 20 A Scheibenwischer-Entfroster (einige Modelle)
F3 30 A Motorsteuerungssystem
F3 20 A Nicht benutzt
F4 20 A S-VT
F5 40 A Motorsteuerungssystem
F6 20 A Nicht benutzt
F7 15 A Nicht benutzt
F7 20 A Benzinpumpe
F8 15 A Motorsteuerungssystem
F9 15 A Getriebesteuersystem (einige Modelle)
F10 15 A Motorsteuerungssystem
F11 7,5 A Klimaanlage
F12 15 A Motorsteuerungssystem
F13 15 A Nicht benutzt
F14 20 A Vordersitzheizung (einige Modelle)
F15 20 A Nicht benutzt
F 16 15 A Zum Schutz verschiedener Stromkreise
F17 – Nicht benutzt
F18 15 A Zubehörsteckdosen
F19 60 A Servolenkung
F20 15 A Scheinwerfer (links) 1
F21 15 A Scheinwerfer (rechts) 1
F22 15 A Zum Schutz verschiedener Stromkreise
F23 30 A ABS; Dynamisches Stabilitätskontrollsystem (EPS).
F24 15 A Scheinwerfer (links) 2
F25 15 A Scheinwerfer (rechts) 2
F26 7,5 A On-Board-Diagnose
F27 25 A Zum Schutz verschiedener Stromkreise
F28 25 A Zum Schutz verschiedener Stromkreise
F29 15 A Scheibenwischer
F30 15 A Zubehörsteckdosen
F31 15 A Horn
F32 – Nicht benutzt
F33 – Nicht benutzt
F34 – Nicht benutzt
F35 50 A ABS; Dynamisches Stabilitätskontrollsystem.
F36 – Nicht benutzt
F37 40 A Heckscheibenheizung
F38 50 A Zum Schutz verschiedener Stromkreise
F39 – Nicht benutzt
F40 40 A Klimaanlage
F41 – Nicht benutzt
F42 20 A Scheibenwischer
F43 30 A Lüfter
F44 30 A Zum Schutz verschiedener Stromkreise
F45 10 A Motorsteuerungssystem
F46 15 A Audio
F47 15 A Zum Schutz verschiedener Stromkreise
F48 7,5 A Airbag
F49 15 A Indikator gesetzt
F50 15 A Zimmerlampe
F51 25 A Soundsystem
F52 10 A Schiebedach (einige Modelle)
F53 15 A Motorsteuerungssystem
F54 15 A i-ACTIVSENSE
F55 50 A Nicht benutzt
F56 50 A Nicht benutzt


Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!

Kommentar schreiben!



Belegung Sicherungskasten und Relais Mazda 3 BM/BN | Baujahr 2017 bis 2018

Sicherungskasten Motorraum

Mazda 3 BM BN (2017-2018) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   15 A Nebellichter*
2   20 A Ampeln*
3   20 A –
4   10 A Bremslichter
5   15 A Autoinnenbeleuchtung
6   7,5 A Motorsteuerungssystem
7   – –
8   25 A Notfall-Lichter; Fahrtrichtungsanzeiger.
9   30 A ABS; Dynamisches Stabilitätskontrollsystem
10   7,5 A –
11   7,5 A Soundsystem
12   25 A Bose® Soundsystem *
13   15 A Soundsystem
14   15 A Kraftstoffsystem
15   15 A Scheinwerfer (rechts)*1; Tagfahrlicht.
16   15 A –
17   15 A Horn
18   15 A Rücklichter; Nr.nschildbeleuchtung; Parklicht; Seitenmarkierungsleuchten vorne.
19   15 A Beheiztes Lenkrad *
20   15 A Transaxle-Steuerungssystem
21   15 A Heckscheibenwischer *
22   7,5 A Klimaanlage
23   15 A Motorsteuerungssystem
24   15 A Motorsteuerungssystem
25   15 A Motorsteuerungssystem
26   5 A –
27   20 A Motorsteuerungssystem
28   20 A Scheibenwischer und -wascher
29   30 A –
30   30 A Elektrische Feststellbremse (EPB) (links)
31   40 A –
32   30 A Elektrische Fensterheber
33   15 A Abblendlicht (rechts)* 2
34   15 A Scheinwerfer (links)*1; Abblendlicht (links)* 2
35   10 A Indikator gesetzt
36   30 A Zum Schutz verschiedener Stromkreise
37   30 A Elektrische Feststellbremse (EPB) (rechts) *
38   40 A –
39   40 A –
40   7,5 A Airbag
41   15 A Motorsteuerungssystem
42   15 A Zum Schutz verschiedener Stromkreise
43   10 A –
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern

Sicherungskasten Innenraum

Mazda 3 BM BN (2017-2018) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   30 A Elektr. Sitz*
2   25 A Türverriegelungsmotor
3   25 A Elektrische Fensterheber
4   20 A Sitzheizung*
5   15 A Zubehörsteckdosen
6   15 A Airbag
7   10 A Schiebedach*
8   7,5 A Spiegelentfroster*
9   15 A –
10   7,5 A Spiegelsteuerung
11   15 A Zubehörsteckdosen
12   7,5 A AT-Schaltanzeige
13   7,5 A –
14   10 A –
15   15 A –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BM/BN | Baujahr 2015 bis 2016

Der Zigarettenanzünder des Mazda 3 BP ist Sicherung Nr. 5 und 11 im Sicherungskasten im Fahrgastraum.

Sicherungskasten Motorraum

Mazda 3 BM BN (2015-2016) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   15 A Nebellichter *
2   20 A Ampeln *
3   20 A –
4   10 A Bremslichter
5   15 A Fahrzeuginnenbeleuchtung
6   7,5 A Motorsteuerungssystem
7   – –
8   25 A Notfall-Lichter; Fahrtrichtungsanzeiger.
9   30 A ABS; Dynamisches Stabilitätskontrollsystem.
10   7,5 A –
11   7,5 A Soundsystem
12   25 A Bose® Soundsystem *
13   15 A Soundsystem
14   15 A Kraftstoffsystem
15   15 A Scheinwerfer (rechts)*1; Tagfahrlicht
16   15 A –
17   15 A Horn
18   15 A Rücklichter; Nr.nschildbeleuchtung; Parklicht; Seitenmarkierungsleuchten vorne.
19   – –
20   15 A Transaxle-Steuerungssystem
21   15 A Heckscheibenwischer *
22   7,5 A Klimaanlage
23   15 A Motorsteuerungssystem
24   15 A Motorsteuerungssystem
25   15 A Motorsteuerungssystem
26   5 A –
27   20 A Motorsteuerungssystem
28   20 A Scheibenwischer und -wascher
29   – –
30   – –
31   – –
32   30 A Elektrische Fensterheber
33   15 A Abblendlicht (rechts) * 2
34   15 A Scheinwerfer (links)*1; Abblendlicht (links) *2
35   10 A Indikator gesetzt
36   30 A Zum Schutz verschiedener Stromkreise
37   – –
38   – –
39   – –
40   7,5 A Airbag
41   15 A Motorsteuerungssystem
42   15 A Zum Schutz verschiedener Stromkreise
43   – –
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs neben der Tür.

Mazda 3 BM BN (2015-2016) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   30 A Elektr. Sitz *
2   25 A Türverriegelungsmotor
3   25 A Elektrische Fensterheber
4   20 A Sitzheizung *
5   15 A Zubehörsteckdosen
6   15 A Sitzgewichtssensor*
7   10 A Schiebedach *
8   7,5 A Spiegelentfroster *
9   – –
10   7,5 A Spiegelsteuerung
11   15 A ZubehörsteckdosenFeuerzeug;
12   7,5 A AT-Schaltanzeige
13   – –
14   – –
15   – –
*Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BM/BN | Baujahr 2014

Der Zigarettenanzünder des Mazda 3 BM/BN ist Sicherung Nr. 5 und 11 im Sicherungskasten im Fahrgastraum.

Sicherungskasten Motorraum

Mazda 3 BM BN (2014) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   15 A Nebellichter *
2   20 A Ampeln *
3   20 A –
4   10 A Bremslichter
5   15 A Fahrzeuginnenbeleuchtung
6   7,5 A Motorsteuerungssystem
7   – –
8   25 A Notfall-Lichter; Fahrtrichtungsanzeiger.
9   30 A ABS; Dynamisches Stabilitätskontrollsystem.
10   7,5 A –
11   7,5 A Soundsystem
12   25 A Bose® Soundsystem *
13   15 A Soundsystem
14   15 A Kraftstoffsystem
15   15 A Scheinwerfer (rechts) *1; Tagfahrlicht
16   15 A –
17   15 A Horn
18   15 A Rücklichter; Nr.nschildbeleuchtung; Parklicht; Seitenmarkierungsleuchten vorne.
19   – –
20   15 A Transaxle-Steuerungssystem
21   15 A Heckscheibenwischer *
22   7,5 A Klimaanlage
23   15 A Motorsteuerungssystem
24   15 A Motorsteuerungssystem
25   15 A Motorsteuerungssystem
26   5 A –
27   20 A Motorsteuerungssystem
28   20 A Scheibenwischer und -wascher
29   – –
30   – –
31   – –
32   30 A Elektrische Fensterheber
33   15 A Abblendlicht (rechts) * 2
34   15 A Scheinwerfer (links) *1; Abblendlicht (links)* 2
35   10 A Indikator gesetzt
36   30 A Zum Schutz verschiedener Stromkreise
37   – –
38   – –
39   – –
40   7,5 A Airbag
41   15 A Motorsteuerungssystem
42   15 A Zum Schutz verschiedener Stromkreise
43   – –
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs neben der Tür.

Mazda 3 BM BN (2014) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   30 A Elektr. Sitz *
2   25 A Türverriegelungsmotor
3   25 A Elektrische Fensterheber
4   20 A Sitzheizung *
5   15 A Zubehörsteckdosen
6   15 A Sitzgewichtssensor*
7   10 A Schiebedach *
8   7,5 A Spiegelentfroster *
9   – –
10   7,5 A Spiegelsteuerung
11   15 A Zubehörsteckdosen; Feuerzeug.
12   7,5 A AT-Schaltanzeige
13   – –
14   – –
15   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BL | Baujahr 2012 bis 2013

Der Zigarettenanzünder des Mazda 3 BL hat die Sicherungen Nr. 12 und 14 im Sicherungskasten im Fahrgastraum.

Sicherungskasten Motorraum

Mazda 3 BL (2012-2013) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   – –
  40 Lüfter *
2   40 A Motorsteuerungssystem
3   50 A Zum Schutz verschiedener Stromkreise
4   7,5 A Klimaanlage
5   20 A Ampeln
6   15 A Nebellichter*
7   – –
8   15 A Schiebedach *
9   40 A Klimaanlage
  – –
10   20 A Motorsteuerungssystem
  – –
11   40 A Lüfter *
12   15 A Oberlichter
13   15 A Transaxle-Steuerungssystem *
14   20 A Dynamisches Stabilitätskontrollsystem*
15   7,5 A Zum Schutz verschiedener Stromkreise
16   – –
17   – –
  40 Klimaanlage
18   30 A Motormanagementsystem *
19   30 A Heckscheibenheizung
20   40 A Zum Schutz verschiedener Stromkreise
21   40 A Zum Schutz verschiedener Stromkreise
22   15 A Horn
23   15 A Bremslichter
24   10 A Motorsteuerungssystem
25   25 A Kraftstoffsystem
26   40 A Abs
27   20 A Sitzheizung *
28   80 A Servolenkung
29   – –
30   7,5 A Abs
31   7,5 A Airbag
32   15 A Abblendlicht rechts)
33   15 A Abblendlicht (links)
34   7,5 A Beleuchtung der Instrumententafel
35   15 A Rücklichter; Parklicht; Kennzeichenbeleuchtung.
36   15 A Motorsteuerungssystem
37   15 A  Motorsteuerungssystem
38     Motorsteuerungssystem
  20 Motorsteuerungssystem
39   – –
  15 Motorsteuerungssystem
* Einige Modelle*1 SKYACTIV-G 2.0  *2 MZR 2.0, MZR 2.3 DISI Turbo und MZR 2.5

Sicherungskasten Innenraum

Mazda 3 BL (2012-2013) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   – –
2   30 A Elektr. Sitz*
3   30 A Elektrische Fensterheber
4   25 A Türverriegelungsmotor
5   – –
6   – –
7   – –
8   15 A Airbag
9   – –
10   15 A Notfall-Lichter; Fahrtrichtungsanzeiger.
11   15 A Indikator gesetzt
12   15 A Zubehörsteckdosen
13   15 A Heckscheibenwischer und -wascher *
14   15 A Zubehörsteckdosen; Feuerzeug.
15   – –
16   10 A Klimaanlage
17   10 A Spiegelsteuerung
18   10 A Motorsteuerungssystem
19   – –
20   7,5 A Soundsystem
21   7,5 A Spiegelentfroster *
22   7,5 A Adaptives Frontbeleuchtungssystem*
23   – –
24   20 A Motorsteuerungssystem
25   – –
26   – –
27   – –
28   – –
29   – –
30   25 A Elektrische Fensterheber
31   – –
32   25 A Scheibenwischer und -wascher
33   25 A Bose® Soundsystem*
34   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BL | Baujahr 2011

Der Zigarettenanzünder des Mazda 3 BL hat die Sicherungen Nr. 12 und 14 im Sicherungskasten im Fahrgastraum.

Sicherungskasten Motorraum

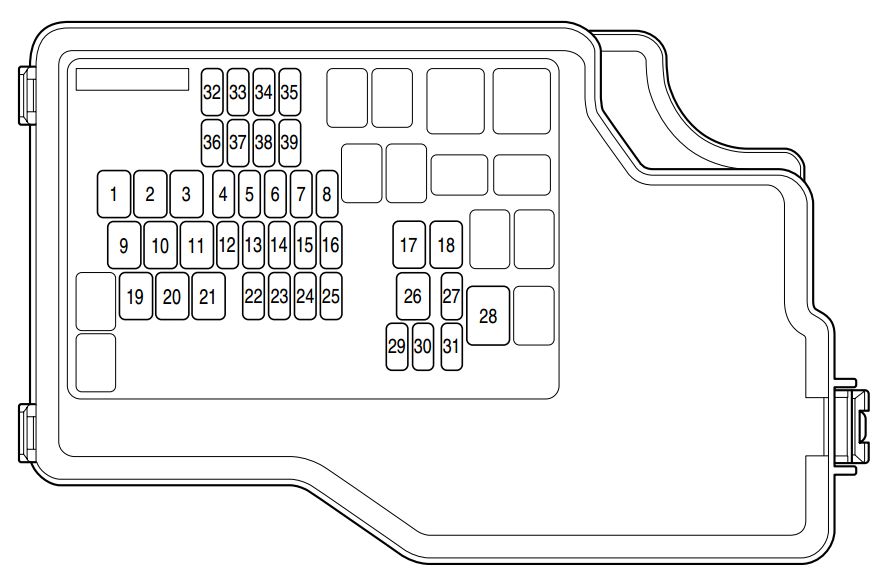

Mazda 3 BL (2011) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   40 A Lüfter *
2   40 A Motorsteuerungssystem
3   50 A Zum Schutz verschiedener Stromkreise
4   7,5 A Klimaanlage
5   20 A Ampeln
6   15 A Nebellichter*
7   – –
8   15 A Schiebedach *
9   – –
10   – –
11   40 A Lüfter
12   15 A Fahrzeuginnenbeleuchtung
13   15 A TCM *
14   20 A Dynamisches Stabilitätskontrollsystem*
15   7,5 A Zum Schutz verschiedener Stromkreise
16   – –
17   40 A Klimaanlage
18   30 A Injektor*
19   30 A Heckscheibenheizung
20   40 A Zum Schutz verschiedener Stromkreise
21   40 A Zum Schutz verschiedener Stromkreise
22   15 A Horn
23   15 A Bremslichter
24   10 A Motorsteuerungssystem
25   25 A Kraftstoffsystem
26   40 A Abs
27   20 A Sitzheizung *
28   80 A Elektrohydraulische Servolenkung
29   – –
30   7,5 A Abs
31   7,5 A Airbag
32   15 A Abblendlicht rechts)
33   15 A Abblendlicht (links)
34   7,5 A Beleuchtung des Armaturenbretts
35   15 A Heckleuchte
36   15 A Motorsteuerungssystem
37   15 A PCM
38   20 A PCM
39   15 A Elektrische Drosselklappe
* Einige Modelle

Sicherungskasten Innenraum

Mazda 3 BL (2011) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   30 A Bose® Soundsystem *
2   30 A Elektr. Sitz *
3   30 A Elektrische Fensterheber
4   25 A Türverriegelungsmotor
5   – –
6   – –
7   – –
8   15 A Airbag
9   – –
10   15 A Notfall-Lichter
11   15 A Zum Schutz verschiedener Stromkreise
12   15 A Zubehörsteckdosen
13   15 A Heckscheibenwischer*
14   15 A Feuerzeug
15   – –
16   10 A Klimaanlage
17   10 A Spiegelsteuerung
18   10 A Schrittmachersignal
19   – –
20   7,5 A Soundsystem
21   7,5 A Spiegelentfroster *
22   7,5 A Adaptives Frontbeleuchtungssystem*
23   – –
24   20 A Motorsteuerungssystem
25   – –
26   – –
27   – –
28   – –
29   – –
30   25 A Elektrische Fensterheber
31   – –
32   25 A Scheibenwischer und -wascher
33   – –
34   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BL | Baujahr 2010

Der Zigarettenanzünder des Mazda 3 BL hat die Sicherungen Nr. 12 und 14 im Sicherungskasten im Fahrgastraum.

Sicherungskasten MotorraumMazda 3 BL (2010) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   – –
2   40 A Motorsteuerungssystem
3   50 A Zum Schutz verschiedener Stromkreise
4   7,5 A Klimaanlage
5   20 A Ampeln
6   15 A Nebellichter*
7   – –
8   15 A Schiebedach *
9   – –
10   – –
11   40 A Lüfter
12   15 A Innenbeleuchtung
13   15 A TCM *
14   20 A Dynamisches Stabilitätskontrollsystem*
15   7,5 A Zum Schutz verschiedener Stromkreise
16   – –
17   40 A Heizung
18   – –
19   30 A Heckscheibenheizung
20   40 A Zum Schutz verschiedener Stromkreise
21   40 A Zum Schutz verschiedener Stromkreise
22   15 A Horn
23   15 A Bremslichter
24   10 A Motorsteuerungssystem
25   25 A Kraftstoffsystem
26   40 A Abs
27   20 A Sitzheizung *
28   80 A Elektrohydraulische Servolenkung
29   – –
30   7,5 A Abs
31   – –
32   15 A Abblendlicht rechts)
33   15 A Abblendlicht (links)
34   7,5 A Beleuchtung des Armaturenbretts
35   15 A Heckleuchte
36   15 A Motorsteuerungssystem
37   15 A PCM
38   20 A PCM
39   15 A Elektrische Drosselklappe
* Einige Modelle

Sicherungskasten Innenraum

Mazda 3 BL (2010) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   30 A Bose® Soundsystem *
2   30 A Elektr. Sitz *
3   30 A Elektrische Fensterheber
4   25 A Türverriegelungsmotor
5   – –
6   – –
7   15 A Elektronische Lenkradsperre*
8   15 A Airbag
9   – –
10   15 A Notfall-Lichter
11   15 A Zum Schutz verschiedener Stromkreise
12   15 A Zubehörsteckdosen
13   15 A Heckscheibenwischer*
14   15 A Feuerzeug
15   – –
16   10 A Gebläsemotor
17   10 A Spiegelsteuerung
18   10 A Schrittmachersignal
19   – –
20   7,5 A Soundsystem
21   7,5 A Spiegelentfroster *
22   7,5 A Adaptives Frontbeleuchtungssystem*
23   – –
24   20 A Motorsteuerungssystem
25   – –
26   – –
27   – –
28   – –
29   – –
30   25 A Elektrische Fensterheber
31   – –
32   25 A Scheibenwischer und -wascher
33   – –
34   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BK | Baujahr 2009

Der Zigarettenanzünder des Mazda 3 BK ist Sicherung Nr. 43 im Sicherungskasten Fahrgastraum und Sicherung Nr. 29 im Sicherungskasten Motorraum.

Sicherungskasten Motorraum

Mazda-3-BK-2009-Belegung-Sicherungskasten-und-Relais

Sicherungskasten Motorraum (ohne Turbolader)

Nr.   Ampere Beschreibung
1   40 A Lüfter
2   80 A Servolenkung
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   80 A –
6   60 A Elektr. Sitz
7   30 A ABS*, DSC*
8   20 A ABS*, DSC*
9   30 A Zum Schutz verschiedener Stromkreise
10   – –
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A ABS*; DSC*.
20   15 A Nebelscheinwerfer*
21   15 A Horn
22   10 A Tagfahrlicht*
23   20 A –
24   15 A Benzinpumpe
25   10 A Servolenkung
26   10 A Klimaanlage*
27   15 A TCM *
28   – –
29   – Steckdose
30   10 A PCM
31   15 A Innenbeleuchtung
32   10 A O2-Sensoren*
33   10 A O2-Sensoren
34   10 A Injektor
35   10 A Zum Schutz verschiedener Stromkreise
36   10 A PCM; Benzinpumpe.
* Einige Modelle

Sicherungskasten Motorraum (mit Turbolader)

Nr.   Ampere Beschreibung
1   70 A Lüfter
2   – –
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   30 A Benzinpumpe
6   – –
7   30 A ABS, DSC
8   20 A ABS, DSC
9   30 A Zum Schutz verschiedener Stromkreise
10   30 A Kraftstoffeinspritzung
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A Abs
20   15 A Nebelscheinwerfer
21   15 A Horn
22   10 A Tagfahrlicht*
23   20 A –
24   15 A Elektrische Drosselklappe
25   – –
26   10 A Klimaanlage
27   – –
28   – –
29   15 A Steckdose
30   10 A PCM
31   15 A Beleuchtung im Fahrzeuginneren
32   – –
33   10 A O2-Sensoren
34   – –
35   15 A Zum Schutz verschiedener Stromkreise
36   10 A PCM; Benzinpumpe.
* Einige Modelle

Sicherungskasten Innenraum

Mazda 3 BK (2009) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
37   15 A Doppelverriegelung *
38   10 A Stopplicht; Horn.
39   10 A Fernlicht (links)
40   10 A Fernlicht (rechts)
41   – –
42   – –
43   15 A Feuerzeug
44   7,5 A Soundsystem
45   10 A Elektrisch verstellbarer Spiegel *
46   7,5 A Rücklichter (rechts); Standlicht (rechts); Kennzeichenbeleuchtung.
47   10 A Zum Schutz verschiedener Stromkreise
48   – –
49   – –
50   – –
51   – –
52   20 A Schiebedach *
53   20 A Scheibenwischer und -wascher
54   – –
55   – –
56   – –
57   – –
58   7,5 A Seitenspiegelheizung *
59   – –
60   15 A Abblendlicht rechts); Leuchtweitenregulierung *
61   15 A Abblendlicht (links)
62   – –
63   – –
64   – –
65   10 A Zusätzliches Rückhaltesystem
66   10 A Kombiinstrument; Wegfahrsperre.
67   20 A ABS*; DSC*; Servolenkung.
68   20 A Scheibenwischer und -wascher
69   20 A Zum Schutz verschiedener Stromkreise
70   10 A Automatischer Scheibenwischer*; Fensterschalter *.
71   7,5 A Sitzgewichtssensor
72   – –
73   – –
74   20 A Sitzheizung *
75   25 A Elektrisches Türschloss *
76   10 A Klimaanlage *; Heizungssteuergerät.
77   30 A Fensterheber (links) *
78   30 A Fensterheber (rechts) *
79   10 A Rücklichter
80   7,5 A Schiebedach *
81   7,5 A Rücklichter (links); Standlicht (links).
82   7,5 A Beleuchtung
83   – –
84   – –
85   – –
86   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BK | Baujahr 2008

Der Zigarettenanzünder des Mazda 3 BK ist Sicherung Nr. 43  im Sicherungskasten Fahrgastraum und Sicherung Nr. 29 im Sicherungskasten Motorraum.

Sicherungskasten Motorraum

Mazda 3 BK (2008) - Belegung Sicherungskasten und Relais



Sicherungskasten Motorraum (ohne Turbolader)

Nr.   Ampere Beschreibung
1   40 A Lüfter
2   80 A Servolenkung
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   80 A –
6   60 A Elektr. Sitz
7   30 A ABS*, DSC*
8   20 A ABS*, DSC*
9   30 A Zum Schutz verschiedener Stromkreise
10   – –
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A ABS*; DSC*.
20   15 A Nebelscheinwerfer*
21   15 A Horn
22   10 A Tagfahrlicht*
23   20 A –
24   15 A Benzinpumpe
25   10 A Servolenkung
26   10 A Klimaanlage*
27   15 A TCM *
28   – –
29   – Steckdose
30   10 A PCM
31   15 A Innenbeleuchtung
32   10 A O2-Sensoren*
33   10 A O2-Sensoren
34   10 A Injektor
35   10 A Zum Schutz verschiedener Stromkreise
36   10 A PCM; Benzinpumpe.
* Einige Modelle

Sicherungskasten Motorraum (mit Turbolader)

Nr.   Ampere Beschreibung
1   70 A Lüfter
2   – –
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   30 A Benzinpumpe
6   – –
7   30 A ABS, DSC
8   20 A ABS, DSC
9   30 A Zum Schutz verschiedener Stromkreise
10   30 A Kraftstoffeinspritzung
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A Abs
20   15 A Nebelscheinwerfer
21   15 A Horn
22   10 A Tagfahrlicht*
23   20 A –
24   15 A Elektrische Drosselklappe
25   – –
26   10 A Klimaanlage
27   – –
28   – –
29   15 A Steckdose
30   10 A PCM
31   15 A Innenbeleuchtung
32   – –
33   10 A O2-Sensoren
34   – –
35   15 A Zum Schutz verschiedener Stromkreise
36   10 A PCM; Benzinpumpe.
* Einige Modelle

Sicherungskasten Innenraum

Mazda 3 BK (2008) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
37   15 A Doppelverriegelung *
38   10 A Stopplicht; Horn.
39   10 A Fernlicht (links)
40   10 A Fernlicht (rechts)
41   – –
42   – –
43   15 A Feuerzeug
44   7,5 A Soundsystem
45   10 A Elektrisch verstellbarer Spiegel *
46   7,5 A Rücklichter (rechts); Standlicht (rechts); Kennzeichenbeleuchtung.
47   10 A Zum Schutz verschiedener Stromkreise
48   – –
49   – –
50   – –
51   – –
52   20 A Schiebedach *
53   20 A Scheibenwischer und -wascher
54   – –
55   – –
56   – –
57   – –
58   7,5 A Seitenspiegelheizung *
59   – –
60   15 A Abblendlicht rechts); Leuchtweitenregulierung *
61   15 A Abblendlicht (links)
62   – –
63   – –
64   – –
65   10 A Zusätzliches Rückhaltesystem
66   10 A Kombiinstrument; Wegfahrsperre.
67   20 A ABS*; DSC*; Servolenkung.
68   20 A Scheibenwischer und -wascher
69   20 A Zum Schutz verschiedener Stromkreise
70   10 A Automatischer Scheibenwischer*; Fensterschalter *.
71   7,5 A Sitzgewichtssensor
72   – –
73   – –
74   20 A Sitzheizung *
75   25 A Elektrisches Türschloss *
76   10 A Klimaanlage *; Heizungssteuergerät.
77   30 A Fensterheber (links) *
78   30 A Fensterheber (rechts) *
79   10 A Rücklichter
80   7,5 A Schiebedach *
81   7,5 A Rücklichter (links); Standlicht (links).
82   7,5 A Beleuchtung
83   – –
84   – –
85   – –
86   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BK | Baujahr 2007

Der Zigarettenanzünder des Mazda 3 BK ist Sicherung Nr. 43 im Sicherungskasten Fahrgastraum und Sicherung Nr. 29  im Sicherungskasten Motorraum.

Sicherungskasten Motorraum

Mazda 3 BK (2007) - Belegung Sicherungskasten und Relais

Sicherungskasten Motorraum (ohne Turbolader)

Nr.   Ampere Beschreibung
1   40 A Lüfter
2   80 A Servolenkung
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   80 A –
6   60 A Elektr. Sitz
7   30 A ABS*, DSC*
8   20 A ABS*, DSC*
9   30 A Zum Schutz verschiedener Stromkreise
10   – –
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A ABS*; DSC*.
20   15 A Nebelscheinwerfer*
21   15 A Horn
22   10 A Tagfahrlicht*
23   20 A –
24   15 A Benzinpumpe
25   10 A Servolenkung
26   10 A Klimaanlage*
27   15 A TCM *
28   – –
29   – Steckdose
30   10 A PCM
31   15 A Innenbeleuchtung
32   10 A O2-Sensoren*
33   10 A O2-Sensoren
34   10 A Injektor
35   10 A Zum Schutz verschiedener Stromkreise
36   10 A PCM; Benzinpumpe.
* Einige Modelle

Sicherungskasten Motorraum (mit Turbolader)

Nr.   Ampere Beschreibung
1   70 A Lüfter
2   – –
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   30 A Benzinpumpe
6   – –
7   30 A ABS, DSC
8   20 A ABS, DSC
9   30 A Zum Schutz verschiedener Stromkreise
10   30 A Kraftstoffeinspritzung
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A Abs
20   15 A Nebelscheinwerfer
21   15 A Horn
22   10 A Tagfahrlicht*
23   20 A –
24   15 A Elektrische Drosselklappe
25   – –
26   10 A Klimaanlage
27   – –
28   – –
29   15 A Steckdose
30   10 A PCM
31   15 A Innenbeleuchtung
32   – –
33   10 A O2-Sensoren
34   – –
35   15 A Zum Schutz verschiedener Stromkreise
36   10 A PCM; Benzinpumpe.
* Einige Modelle



Sicherungskasten Innenraum

Mazda 3 BK (2007) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
37   15 A Doppelverriegelung *
38   10 A Stopplicht; Horn.
39   10 A Fernlicht (links)
40   10 A Fernlicht (rechts)
41   – –
42   – –
43   15 A Feuerzeug
44   7,5 A Soundsystem
45   10 A Elektrisch verstellbarer Spiegel *
46   7,5 A Rücklichter (rechts); Standlicht (rechts); Kennzeichenbeleuchtung.
47   10 A Zum Schutz verschiedener Stromkreise
48   – –
49   – –
50   – –
51   – –
52   20 A Schiebedach *
53   20 A Scheibenwischer und -wascher
54   – –
55   – –
56   – –
57   – –
58   7,5 A Seitenspiegelheizung *
59   – –
60   15 A Abblendlicht rechts); Leuchtweitenregulierung *
61   15 A Abblendlicht (links)
62   – –
63   – –
64   – –
65   10 A Zusätzliches Rückhaltesystem
66   10 A Kombiinstrument; Wegfahrsperre.
67   20 A ABS*; DSC*; Servolenkung.
68   20 A Scheibenwischer und -wascher
69   20 A Zum Schutz verschiedener Stromkreise
70   10 A Automatischer Scheibenwischer*; Fensterschalter *.
71   7,5 A Sitzgewichtssensor
72   – –
73   – –
74   20 A Sitzheizung *
75   25 A Elektrisches Türschloss *
76   10 A Klimaanlage *; Heizungssteuergerät.
77   30 A Fensterheber (links) *
78   30 A Fensterheber (rechts) *
79   10 A Rücklichter
80   7,5 A Schiebedach *
81   7,5 A Rücklichter (links); Standlicht (links).
82   7,5 A Fahrzeuginnenbeleuchtung
83   – –
84   – –
85   – –
86   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 BK | Baujahr 2006

Der Zigarettenanzünder des Mazda 3 BK ist Sicherung Nr. 43 im Sicherungskasten im Fahrgastraum.

Sicherungskasten Motorraum

Mazda 3 BK (2006) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   40 A Lüfter
2   80 A EHPAS
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   80 A –
6   60 A –
7   30 A ABS *
8   20 A ABS *
9   30 A Zum Schutz verschiedener Stromkreise
10   – –
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A ABS *
20   15 A Nebellichter*
21   15 A Horn
22   – –
23   20 A –
24   15 A Benzinpumpe
25   10 A Servolenkung
26   10 A Klimaanlage
27   15 A Getriebesteuermodul
28   – –
29   – –
30   10 A PCM
31   15 A Innenbeleuchtung
32   10 A O2-Heizung
33   10 A O2-Heizung
34   10 A Injektor
35   10 A Luftströmungssensor
36   10 A AGR-Steuerventil
* Einige Modelle

Sicherungsblock (Beifahrerseite)

Mazda 3 BK (2006) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
37   15 A Elektrisches Türschloss
38   10 A Bremslichter
39   10 A Fernlicht (links)
40   10 A Fernlicht (rechts)
41   – –
42   – –
43   15 A Feuerzeug
44   7,5 A Soundsystem
45   10 A Seitenspiegelsteuerung
46   7,5 A Rücklichter (rechts); Standlicht (rechts); Kennzeichenbeleuchtung.
47   10 A Zum Schutz verschiedener Stromkreise
48   – –
49   20 A –
50   10 A Steuergerät
51   15 A Fahrtrichtungsanzeiger; Warnlichter.
52   20 A Schiebedach *
53   20 A Scheibenwaschanlage; Heckscheibenwischer und -waschanlage.
54   – –
55   30 A –
56   30 A –
57   7,5 A –
58   7,5 A Seitenspiegelentfroster
59   – –
60   15 A Abblendlicht rechts); Leuchtweitenregulierung *
61   15 A Abblendlicht (links)
62   – –
63   – –
64   – –
65   10 A Zusätzliches Rückhaltesystem
66   10 A Kombiinstrument; Wegfahrsperre; Shift-Lock-System.
67   20 A ABS*; EHPAS *.
68   20 A Scheibenwischer
69   20 A Zum Schutz verschiedener Stromkreise
70   10 A Automatischer Scheibenwischer *
71   7,5 A Zusätzliches Rückhaltesystem
72   – –
73   – –
74   20 A –
75   25 A Elektrisches Türschloss
76   10 A Klimaanlage; Heizungssteuergerät.
77   30 A Fensterheber (links) *
78   30 A Fensterheber (rechts) *
79   10 A Rücklichter
80   7,5 A Schiebedach *
81   7,5 A Rücklichter (links); Standlicht (links).
82   7,5 A Beleuchtung
83   – –
84   – –
85   – –
86   – –
* Einige Modelle

Belegung Sicherungskasten und Relais Mazda 3 | Baujahr 2003 bis 2005

Der Zigarettenanzünder des Mazda 3 BK ist Sicherung Nr. 43 „CIGAR“ im Sicherungskasten im Fahrgastraum.

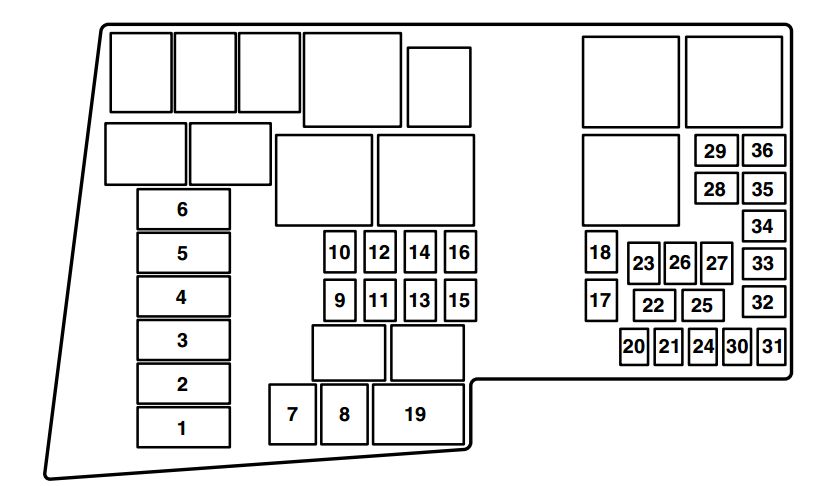

Sicherungskasten Motorraum

Mazda 3 (2003-2005) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
1   40 A Lüfter
2   80 A EHPAS
3   40 A Zum Schutz verschiedener Stromkreise
4   40 A Scheinwerfer
5   80 A –
6   60 A –
7   30 A ABS *
8   20 A ABS *
9   30 A Zum Schutz verschiedener Stromkreise
10   – –
11   30 A Zündschloss
12   20 A Starterkupplung
13   30 A Zündschloss
14   – –
15   40 A Gebläsemotor
16   – –
17   40 A Heckscheibenheizung
18   30 A Audiosystem(Modell mit BOSE Sound System)
19   10 A ABS *
20   15 A Nebellichter*
21   15 A Horn
22   – –
23   20 A –
24   15 A Benzinpumpe
25   10 A Servolenkung
26   10 A Klimaanlage
27   15 A Getriebesteuermodul
28   – –
29   – –
30   10 A PCM
31   15 A Innenbeleuchtung
32   10 A O2-Heizung
33   10 A O2-Heizung
34   10 A Injektor
35   10 A Luftströmungssensor
36   10 A AGR-Steuerventil
* Einige Modelle

Sicherungsblock (Beifahrerseite)

Mazda 3 (2003-2005) - Belegung Sicherungskasten und Relais

Nr.   Ampere Beschreibung
37   15 A Elektrisches Türschloss
38   10 A Bremslichter
39   10 A Fernlicht (links)
40   10 A Fernlicht (rechts)
41   – –
42   – –
43   15 A Feuerzeug
44   7,5 A Soundsystem
45   10 A Seitenspiegelsteuerung
46   7,5 A Rücklichter (rechts); Standlicht (rechts); Kennzeichenbeleuchtung.
47   10 A Zum Schutz verschiedener Stromkreise
48   – –
49   20 A –
50   10 A Steuergerät
51   15 A Fahrtrichtungsanzeiger; Warnlichter.
52   20 A Schiebedach *
53   20 A Scheibenwaschanlage; Heckscheibenwischer und -waschanlage.
54   – –
55   30 A –
56   30 A –
57   7,5 A –
58   7,5 A Seitenspiegelentfroster
59   – –
60   15 A Abblendlicht rechts); Leuchtweitenregulierung *
61   15 A Abblendlicht (links)
62   – –
63   – –
64   – –
65   10 A Zusätzliches Rückhaltesystem
66   10 A Kombiinstrument; Wegfahrsperre; Shift-Lock-System.
67   20 A ABS*; EHPAS *.
68   20 A Scheibenwischer
69   20 A Zum Schutz verschiedener Stromkreise
70   10 A Automatischer Scheibenwischer *
71   7,5 A Zusätzliches Rückhaltesystem
72   – –
73   – –
74   20 A –
75   25 A Elektrisches Türschloss
76   10 A Klimaanlage; Heizungssteuergerät.
77   30 A Fensterheber (links) *
78   30 A Fensterheber (rechts) *
79   10 A Rücklichter
80   7,5 A Schiebedach *
81   7,5 A Rücklichter (links); Standlicht (links).
82   7,5 A Beleuchtung
83   – –
84   – –
85   – –
86   – –
* Einige Modelle

Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)



Gut zu wissen

So wechseln Sie eine Sicherung

  1. 1 Zündung und alle Verbraucher ausschalten.
  2. 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
  3. 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
  4. 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.

Farbcode der Flachsicherungen

  • 5 A
  • 7,5 A
  • 10 A
  • 15 A
  • 20 A
  • 25 A
  • 30 A
  • 40 A

Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.

Mehr zum Mazda 3

Probleme & Mängel

Mazda Batteriemanagement Fehlfunktion | Symptome, Ursachen, Kosten
Probleme & Mängel

Mazda i-Stop Systemfehlfunktion blinkt orange | Symptome, Ursachen, Kosten
Inspektion & Service

Mazda 3 Inspektion | Kosten, Umfang & Intervalle | + Serviceplan
Probleme & Mängel

Mazda Anzeige "SCBS Störung" | Vorwärtsgang & Rückwärtsgang"
Inspektion & Service

Mazda 3 Inspektion & Ölwechsel zurücksetzen | Service-Reset
Technische Daten

Mazda 3 HSN / TSN | Tabelle aller Schlüsselnummern

Fragen & Erfahrungen

Ihr Kommentar erscheint mit Vornamen, nachdem die Redaktion ihn geprüft hat. Wir speichern nur Vorname und Text – mehr in der Datenschutzerklärung.

Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
