Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 534
- Einbauorte
- Innenraum, Motorraum, Kofferraum
- Baujahre
- 1989 – 2021
Schnellantworten
- Zigarettenanzünder Nr. 5 · 15 A · ZubehörsteckdosenIm Innenraum · Baujahr 2021 · 12 weitere Treffer
- Radio Nr. n · 10 A · Innenlampen; Warnsummer; Radio/Kassettenspieler und CD-Player; Uhr.Im Innenraum · Baujahr 1989 bis 1997 · 33 weitere Treffer
- Abblendlicht Nr. 38 · 15 A · Abblendlicht (links)Im Motorraum · Baujahr 2019 · 34 weitere Treffer
- Scheibenwischer Nr. 36 · 20 A · ScheibenwischerIm Motorraum · Baujahr 2021 · 13 weitere Treffer
- Hupe Nr. 3 · 7,5 A · HornIm Motorraum · Baujahr 2021 · 15 weitere Treffer
Baujahr wählen
Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Mazda MX-5 mit einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2021
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Horn |
| 4 | 15 A | Zum Schutz verschiedener Stromkreise |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | – | – |
| 7 | 15 A | Oberes Licht |
| 8 | 7,5 A | Motorsteuerungssystem |
| 9 | 15 A | Soundsystem |
| 10 | 10 A | Eine Gruppe von Instrumenten |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Soundsystem |
| 14 | 20 A | – |
| 15 | 10 A | Motorsteuerungssystem |
| 16 | 15 A | Motorsteuerungssystem |
| 17 | 25 A | Soundsystem |
| 18 | 7,5 A | Klimaanlage |
| 19 | 20 A | Getriebesteuersystem (einige Modelle) |
| 20 | 15 A | Getriebesteuersystem (einige Modelle) |
| 21 | 25 A | Elektrische Türschlösser |
| 22 | 20 A | Scheinwerfer (rechts) |
| 23 | 7,5 A | Motorsteuerungssystem |
| 24 | 20 A | Rücklichter, Kennzeichenbeleuchtung, Standlicht |
| 25 | 15 A | – |
| 26 | 25 A | Oberes Licht |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Bremslichter |
| 30 | 15 A | Horn |
| 31 | 20 A | Scheinwerfer (links) |
| 32 | 30 A | ABS, dynamisches Stabilitätskontrollsystem |
| 33 | 15 A | Warnblinkanlage, Blinker, Blinker |
| 34 | 15 A | Kraftstoffsystem |
| 35 | 5 A | – |
| 36 | 20 A | Scheibenwischer |
| 37 | 50 A | Zum Schutz verschiedener Stromkreise |
| 38 | – | – |
| 39 | 30 A | Motorsteuerungssystem |
| 40 | 50 A | ABS, dynamisches Stabilitätskontrollsystem |
| 41 | 20 A | Motorsteuerungssystem |
| 42 | 30 A | Bremssteuersystem |
| 43 | 30 A | Lüfter |
| 44 | 40 A | – |
| 45 | 40 A | Motorsteuerungssystem |
| 46 | 60 A | Servolenkung |
| 47 | 30 A | Heckscheibenheizung |
| 48 | 30 A | Zum Schutz verschiedener Stromkreise |
| 49 | 30 A | – |
| 50 | 40 A | Klimaanlage |
| 51 | – | – |
| 52 | 20 A | Motorsteuerungssystem |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Einziehbares Hardtop (rechts) (bestimmte Modelle) |
| 2 | 30 A | Einziehbares Hardtop (links) (einige Modelle) |
| 3 | – | – |
| 4 | 10 A | Motorsteuerungssystem |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | – | – |
| 7 | 7,5 A | AT-Schaltanzeige (einige Modelle) |
| 8 | 7,5 A | Leistungskontrollspiegel |
| 9 | 30 A | Einziehbares Hardtop (rechts) (bestimmte Modelle) |
| 10 | 30 A | Einziehbares Hardtop (links) (einige Modelle) |
| 11 | 15 A | Scheibenwaschanlage |
| 12 | 30 A | Elektrische Fensterheber |
| 13 | – | – |
| 14 | 15 A | Elektronische Lenkradsperre |
| 15 | 20 A | Sitzheizung (bestimmte Modelle) |
| 16 | 7,5 A | Spiegel Demister (einige Modelle) |
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2020
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Horn |
| 4 | 15 A | Zum Schutz verschiedener Stromkreise |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | – | – |
| 7 | 15 A | Oberes Licht |
| 8 | 7,5 A | Motorsteuerungssystem |
| 9 | 15 A | Soundsystem |
| 10 | 10 A | Eine Gruppe von Instrumenten |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Soundsystem |
| 14 | 20 A | – |
| 15 | 10 A | Motorsteuerungssystem |
| 16 | 15 A | Motorsteuerungssystem |
| 17 | 25 A | Soundsystem |
| 18 | 7,5 A | Klimaanlage |
| 19 | 20 A | Getriebesteuersystem (einige Modelle) |
| 20 | 15 A | Getriebesteuersystem (einige Modelle) |
| 21 | 25 A | Elektrische Türschlösser |
| 22 | 20 A | Scheinwerfer (rechts) |
| 23 | 7,5 A | Motorsteuerungssystem |
| 24 | 20 A | Rücklichter, Kennzeichenbeleuchtung, Standlicht |
| 25 | 15 A | – |
| 26 | 25 A | Oberes Licht |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Bremslichter |
| 30 | 15 A | Horn |
| 31 | 20 A | Scheinwerfer (links) |
| 32 | 30 A | ABS, dynamisches Stabilitätskontrollsystem |
| 33 | 15 A | Warnblinkanlage, Blinker, Blinker |
| 34 | 15 A | Kraftstoffsystem |
| 35 | 5 A | – |
| 36 | 20 A | Scheibenwischer |
| 37 | 50 A | Zum Schutz verschiedener Stromkreise |
| 38 | – | – |
| 39 | 30 A | Motorsteuerungssystem |
| 40 | 50 A | ABS, dynamisches Stabilitätskontrollsystem |
| 41 | 20 A | Motorsteuerungssystem |
| 42 | 30 A | Bremssteuersystem |
| 43 | 30 A | Lüfter |
| 44 | 40 A | – |
| 45 | 40 A | Motorsteuerungssystem |
| 46 | 60 A | Servolenkung |
| 47 | 30 A | Heckscheibenheizung |
| 48 | 30 A | Zum Schutz verschiedener Stromkreise |
| 49 | 30 A | – |
| 50 | 40 A | Klimaanlage |
| 51 | – | – |
| 52 | 20 A | Motorsteuerungssystem |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Einziehbares Hardtop (rechts) (bestimmte Modelle) |
| 2 | 30 A | Einziehbares Hardtop (links) (einige Modelle) |
| 3 | – | – |
| 4 | 10 A | Motorsteuerungssystem |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | – | – |
| 7 | 7,5 A | AT-Schaltanzeige (einige Modelle) |
| 8 | 7,5 A | Leistungskontrollspiegel |
| 9 | 30 A | Einziehbares Hardtop (rechts) (bestimmte Modelle) |
| 10 | 30 A | Einziehbares Hardtop (links) (einige Modelle) |
| 11 | 15 A | Scheibenwaschanlage |
| 12 | 30 A | Elektrische Fensterheber |
| 13 | – | – |
| 14 | 15 A | Elektronische Lenkradsperre |
| 15 | 20 A | Sitzheizung (bestimmte Modelle) |
| 16 | 7,5 A | Spiegel Demister (einige Modelle) |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 1989 bis 1997
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Scheinwerfer |
| 2 | 30 A | Kraftstoffeinspritzung; Generator. |
| 3 | 80 A | Zum Schutz aller Stromkreise |
| 4 | 40 A | – |
| 5 | 60 A | Radblockierschutzsystem |
| 6 | 30 A | Lüfter |
| 7 | 10 A | Airbag |
| 8 | 20 A | Zusatzlüfter (Klimaanlage) |
| 9 | 10 A | Kraftstoffeinspritzung |
| 10 | 30 A | Scheinwerfer-Retraktor |
Sicherungskasten Armaturenbrett
| Nr. | Ampere | Beschreibung |
| a | 15 A | Lüfter |
| b | 10 A | Indikatoren; Warnlichter; Fahrtrichtungsanzeiger; Tempomat. |
| c | 15 A | Airbag |
| d | 30 A | Heizung |
| E | — | — |
| f | 30 A | Elektrische Fensterheber |
| g | 20 A | Scheibenwischer; Sprinkler. |
| h | — | — |
| i | 15 A | Rücklichter |
| J | — | — |
| k | 15 A | Schaltsperre; Tempomat; Horn; Bremslichter. |
| L | 15 A | Notfall-Lichter |
| m | — | — |
| n | 10 A | Innenlampen; Warnsummer; Radio/Kassettenspieler und CD-Player; Uhr. |
| o | 15 A | Radio/Kassettenspieler und CD-Player; Uhr; Feuerzeug. |
| P | — | — |
| Q | — | — |
Sicherungskasten Kofferraum
| Nr. | Ampere | Beschreibung |
| 1 | 10 A | Heckentfroster |
| 2 | 10 A | Automatische Antenne |
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2002 bis 2004
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 40 A | Scheinwerfer; Heckabtauung; Automatische Antenne. |
| 2 | 30 A | Kraftstoffeinspritzung |
| 3 | 100 A | Zum Schutz aller Stromkreise |
| 4 | 60 A | Alle zündungsrelevanten Schaltkreise |
| 5 | 30 A | Gebläsemotor |
| 6 | 30 A | Lüfter; Zusätzlicher Ventilator (Klimaanlage). |
| 7 | 30 A | Rücklichter; Beleuchtung des Armaturenbretts. |
| 8 | 20 A | Audio-Verstärker; Fahrtrichtungsanzeiger. |
| 9 | 20 A | Radblockierschutzsystem |
| 10 | 15 A | Bremslichter; Horn; Schaltsperre. |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 20 A | Zusätzlicher Lüftermotor; Magnetkupplung. |
| 2 | 15 A | Scheinwerfer (links) |
| 3 | 15 A | Scheinwerfer (rechts) |
| 4 | — | — |
| 5 | 7,5 A | Kombiinstrument; Tempomat. |
| 6 | — | — |
| 7 | 20 A | Feuerzeug |
| 8 | 10 A | Audio |
| 9 | 15 A | Nebellichter |
| 10 | 15 A | Rücklichter; Standlicht vorne; Seitenmarkierungsleuchten. |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | Eine Gruppe von Instrumenten |
| 13 | 7,5 A | Schalten Sie die Signalleuchten ein |
| 14 | 10 A | Zusätzliches Rückhaltesystem; Antiblockiersystem. |
| 15 | 20 A | Scheibenwischer und -wascher |
| 16 | 30 A | Elektrische Fensterheber |
| 17 | 7,5 A | Klimaanlage |
| 18 | 10 A | Schalten Sie die Signalleuchten ein |
| 19 | 10 A | Elektrisches Türschloss |
| 20 | 20 A | Audio-Verstärker |
| 21 | 15 A | Heckentfroster |
| 22 | 10 A | Innenbeleuchtung; Autoantenne; Warnsummer. |
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2005
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 40 A | Scheinwerfer; Heckabtauung; Automatische Antenne. |
| 2 | 30 A | Kraftstoffeinspritzung |
| 3 | 100 A | Zum Schutz aller Stromkreise |
| 4 | 60 A | Alle zündungsrelevanten Schaltkreise |
| 5 | 30 A | Gebläsemotor |
| 6 | 30 A | Lüfter; Zusätzlicher Ventilator (Klimaanlage). |
| 40*2 | ||
| 7 | 30 A | Rücklichter; Beleuchtung des Armaturenbretts. |
| 8 | 20 A | Audio-Verstärker*; Fahrtrichtungsanzeiger. |
| 9 | 20 A | Blockierschutzsystem* |
| 10 | 15 A | Bremslichter; Horn; Schaltsperre. |
| *1 MX-5/Miata *2 MAZDASPEED MX-5 * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 20 A | Lüftermotor hinzufügen; Magnetkupplung. |
| 2 | 15 A | Scheinwerfer (links) |
| 3 | 15 A | Scheinwerfer (rechts) |
| 4 | — | — |
| 5 | 7,5 A | Kombiinstrument; Tempomat*. |
| 6 | 30 A | Lüfter; Zusätzlicher Ventilator (Klimaanlage). |
| 7 | 20 A | Feuerzeug |
| 8 | 10 A | Audio* |
| 9 | 15 A | Nebellichter* |
| 10 | 15 A | Rücklichter; Standlicht vorne; Seitenmarkierungsleuchten. |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | Eine Gruppe von Instrumenten |
| 13 | 7,5 A | Schalten Sie die Signalleuchten ein |
| 14 | 10 A | Zusätzliches Sicherheitssystem; Antiblockiersystem*. |
| 15 | 20 A | Scheibenwischer und -wascher |
| 16 | 30 A | Elektrische Fensterheber |
| 17 | 7,5 A | Klimaanlage* |
| 18 | 10 A | Schalten Sie die Signalleuchten ein |
| 19 | 10 A | Elektrisches Türschloss* |
| 20 | 20 A | Audio-Verstärker* |
| 21 | 15 A | Heckentfroster |
| 22 | 10 A | Innenbeleuchtung; Autoantenne; Warnsummer. |
| *1 MX-5/Miata *2 MAZDASPEED MX-5 * Einige Modelle | ||

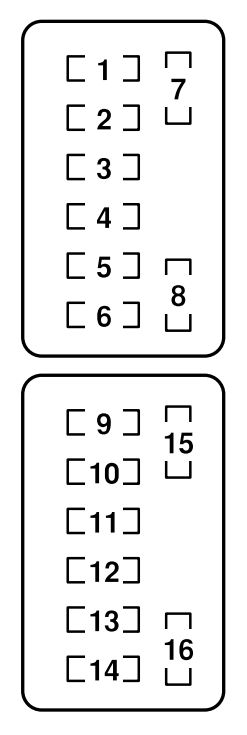

Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2006
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Lüfter |
| 2 | 7,5 A | Lüfter |
| 3 | 20 A | Heckscheibenheizung |
| 4 | 20 A | — |
| 5 | 15 A | Deckenbeleuchtung; Kofferraumbeleuchtung; Zum Schutz verschiedener Stromkreise. |
| 6 | 15 A | Zum Schutz verschiedener Stromkreise |
| 7 | 40 A | Klimaanlage* |
| 8 | 30 A | Abs |
| 9 | 15 A | Nebelscheinwerfer* |
| 10 | 7,5 A | — |
| 11 | — | — |
| 12 | — | — |
| 13 | 7,5 A | Klimaanlage* |
| 14 | 20 A | Anlasser |
| 15 | 15 A | Rücklichter; Parklicht; Kennzeichenbeleuchtung; Beleuchtung. |
| 16 | 40 A | Abs |
| 17 | 30 A | Zum Schutz verschiedener Stromkreise |
| 18 | 120 A | Zum Schutz aller Stromkreise |
| 19 | 10 A | Injektor |
| 20 | 10 A | Motorsteuerungssystem |
| 21 | 10 A | Motorsteuerungssystem |
| 22 | 15 A | Abblendlicht (links) |
| 23 | 15 A | Abblendlicht rechts) |
| 24 | 15 A | Scheinwerfer Fernlicht |
| 25 | 20 A | Elektrische Fensterheber |
| 26 | 15 A | Motorsteuerungssystem |
| 27 | 20 A | Scheibenwischer und -wascher |
| 28 | 15 A | Tagfahrlicht; Scheinwerfereinstellung. |
| 29 | 15 A | Horn |
| 30 | 10 A | Bremslichter |
| 31 | 10 A | Elektrische Drosselklappe |
| 32 | 15 A | Benzinpumpe |
| 33 | 10 A | Fahrtrichtungsanzeiger; Notfall-Lichter. |
| 34 | 20 A | — |
| 35 | 40 A | Zum Schutz verschiedener Stromkreise |
| *1 MX-5/Miata *2 MAZDASPEED MX-5 * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 7,5 A | Audiosystem; Spiegelstromversorgung. |
| 2 | 15 A | Zubehörsteckdose |
| 3 | 15 A | Eine Gruppe von Instrumenten |
| 4 | 20 A | Beheizte Sitze* |
| 5 | 7,5 A | Beleuchtung |
| 6 | 7,5 A | Klimaanlage |
| 7 | 7,5 A | Motorsteuerung; Zum Schutz verschiedener Stromkreise. |
| 8 | — | — |
| 9 | 7,5 A | — |
| 10 | 20 A | Soundsystem* |
| 11 | 20 A | Türschloss; Kofferraumöffner. |
| 12 | 7,5 A | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Einige Modelle | ||
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2007 bis 2009
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Lüfter |
| 2 | 7,5 A | Lüfter |
| 3 | 20 A | Heckscheibenheizung |
| 4 | — | — |
| 5 | 15 A | Deckenbeleuchtung; Kofferraumbeleuchtung; Zum Schutz verschiedener Stromkreise. |
| 6 | 15 A | Zum Schutz verschiedener Stromkreise |
| 7 | 40 A | Klimaanlage* |
| 8 | 30 A | Abs |
| 9 | 15 A | Nebelscheinwerfer* |
| 10 | — | — |
| 11 | 30 A | Elektrisches Hardtop (links)* |
| 12 | 30 A | Elektrisches Hardtop (rechts)* |
| 13 | 7,5 A | Klimaanlage* |
| 14 | 20 A | Anlasser |
| 15 | 15 A | Rücklichter; Parklicht; Kennzeichenbeleuchtung; Beleuchtung. |
| 16 | 40 A | Abs |
| 17 | 30 A | Zum Schutz verschiedener Stromkreise |
| 18 | 120 A | Zum Schutz aller Stromkreise |
| 19 | 10 A | Injektor |
| 20 | 10 A | Motorsteuerungssystem |
| 21 | 10 A | Motorsteuerungssystem |
| 22 | 15 A | Abblendlicht (links) |
| 23 | 15 A | Abblendlicht rechts) |
| 24 | 15 A | Scheinwerfer Fernlicht |
| 25 | 20 A | Elektrische Fensterheber |
| 26 | 15 A | Motorsteuerungssystem |
| 27 | 20 A | Scheibenwischer und -wascher |
| 28 | 15 A | Tagfahrlicht* |
| 29 | 15 A | Horn |
| 30 | 10 A | Bremslichter |
| 31 | 10 A | Elektrische Drosselklappe |
| 32 | 15 A | Benzinpumpe |
| 33 | 10 A | Fahrtrichtungsanzeiger; Notfall-Lichter. |
| 34 | 20 A | Elektrische Fensterheber* |
| 35 | 40 A | Zum Schutz verschiedener Stromkreise |
| * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 7,5 A | Audiosystem; Spiegelstromversorgung. |
| 2 | 15 A | Zubehörsteckdose |
| 3 | 15 A | Eine Gruppe von Instrumenten |
| 4 | 20 A | Beheizte Sitze* |
| 5 | 7,5 A | Beleuchtung |
| 6 | 7,5 A | Klimaanlage* |
| 7 | 7,5 A | Motorsteuerung; Zum Schutz verschiedener Stromkreise. |
| 8 | — | — |
| 9 | 7,5 A | — |
| 10 | 20 A | Soundsystem* |
| 11 | 20 A | Türschloss; Kofferraumöffner. |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Einige Modelle | ||
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2010 bis 2015
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Lüfter |
| 2 | 7,5 A | Lüfter |
| 3 | 20 A | Heckscheibenheizung |
| 4 | — | — |
| 5 | 15 A | Deckenleuchten; Kofferraumbeleuchtung; Um verschiedene Stromkreise zu schützen; Kofferraumöffner. |
| 6 | 15 A | Zum Schutz verschiedener Stromkreise |
| 7 | 40 A | Klimaanlage* |
| 8 | 30 A | Abs |
| 9 | 15 A | Nebelscheinwerfer* |
| 10 | — | — |
| 11 | 30 A | Elektrisches Hardtop (links)* |
| 12 | 30 A | Elektrisches Hardtop (rechts)* |
| 13 | 7,5 A | Klimaanlage* |
| 14 | 20 A | Anlasser |
| 15 | 15 A | Rücklichter; Parklicht; Kennzeichenbeleuchtung; Beleuchtung. |
| 16 | 40 A | Abs |
| 17 | 30 A | Zum Schutz verschiedener Stromkreise |
| 18 | 120 A | Zum Schutz aller Stromkreise |
| 19 | 10 A | Injektor |
| 20 | 10 A | Motorsteuerungssystem |
| 21 | 10 A | Motorsteuerungssystem |
| 22 | 15 A | Abblendlicht (links) |
| 23 | 15 A | Abblendlicht rechts) |
| 24 | 15 A | Scheinwerfer Fernlicht |
| 25 | 20 A | Elektrische Fensterheber |
| 26 | 15 A | Motorsteuerungssystem |
| 27 | 20 A | Scheibenwischer und -wascher |
| 28 | 15 A | Tagfahrlicht* |
| 29 | 15 A | Horn |
| 30 | 10 A | Bremslichter |
| 31 | 10 A | Elektrische Drosselklappe |
| 32 | 15 A | Benzinpumpe |
| 33 | 10 A | Fahrtrichtungsanzeiger; Notfall-Lichter. |
| 34 | 20 A | Elektrische Fensterheber* |
| 35 | 40 A | Zum Schutz verschiedener Stromkreise |
| * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 7,5 A | Audiosystem; Spiegelstromversorgung. |
| 2 | 15 A | Zubehörsteckdose |
| 3 | 15 A | Eine Gruppe von Instrumenten |
| 4 | 20 A | Beheizte Sitze* |
| 5 | 7,5 A | Beleuchtung |
| 6 | 7,5 A | Klimaanlage* |
| 7 | 7,5 A | Motorsteuerung; Zum Schutz verschiedener Stromkreise. |
| 8 | — | — |
| 9 | — | — |
| 10 | 20 A | Soundsystem* |
| 11 | 20 A | Elektrisches Türschloss |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Einige Modelle | ||
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2016
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 5 A | — |
| 2 | 5 A | — |
| 3 | 7,5 A | Horn |
| 4 | 15 A | Zum Schutz verschiedener Stromkreise |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | — | — |
| 7 | 15 A | Oberes Licht |
| 8 | 7,5 A | Motorsteuerungssystem |
| 9 | 15 A | Soundsystem |
| 10 | 10 A | Eine Gruppe von Instrumenten |
| 11 | 7,5 A | Airbag |
| 12 | — | — |
| 13 | 7,5 A | Soundsystem |
| 14 | 20 A | Motorsteuerungssystem |
| 15 | 10 A | Motorsteuerungssystem |
| 16 | 15 A | Motorsteuerungssystem |
| 17 | 25 A | Soundsystem |
| 18 | 7,5 A | Klimaanlage |
| 19 | 20 A | Getriebesteuersystem* |
| 20 | 15 A | Getriebesteuersystem* |
| 21 | 25 A | Elektrische Türschlösser |
| 22 | 20 A | Scheinwerfer (rechts) |
| 23 | 7,5 A | Motorsteuerungssystem |
| 24 | 20 A | Rücklichter; Kennzeichenbeleuchtung; Parklicht. |
| 25 | 15 A | — |
| 26 | 25 A | Oberes Licht |
| 27 | 15 A | — |
| 28 | 20 A | — |
| 29 | 10 A | Bremslichter |
| 30 | 15 A | Horn |
| 31 | 20 A | Scheinwerfer (links) |
| 32 | 30 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 33 | 15 A | Gefahrenwarnung (Taschenlampen, Fahrtrichtungsanzeiger) |
| 34 | 15 A | Kraftstoffsystem |
| 35 | 5 A | — |
| 36 | 20 A | Scheibenwischer |
| 37 | 50 A | Zum Schutz verschiedener Stromkreise |
| 38 | — | — |
| 39 | — | — |
| 40 | 50 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 41 | 20 A | Motorsteuerungssystem |
| 42 | 30 A | Bremssteuersystem |
| 43 | 30 A | Lüfter |
| 44 | 40 A | — |
| 45 | 40 A | Motorsteuerungssystem |
| 46 | 60 A | Servolenkung |
| 47 | 30 A | Heckscheibenheizung |
| 48 | 30 A | Zum Schutz verschiedener Stromkreise |
| 49 | 30 A | Motorsteuerungssystem |
| 50 | 40 A | Klimaanlage |
| 51 | — | — |
| 52 | — | — |
| * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | — |
| 2 | 30 A | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | — | — |
| 7 | 7,5 A | AT-Schaltanzeige * |
| 8 | 7,5 A | Spiegelstromversorgung |
| 9 | 30 A | — |
| 10 | 30 A | — |
| 11 | 15 A | Scheibenwaschanlage |
| 12 | 30 A | Elektrische Fensterheber |
| 13 | — | — |
| 14 | 15 A | — |
| 16 | 20 A | Beheizte Sitze* |
| 16 | 7,5 A | Spiegelheizung* |
| * Einige Modelle | ||
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2017
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 5 A | — |
| 2 | 5 A | — |
| 3 | 7,5 A | Horn |
| 4 | 15 A | Zum Schutz verschiedener Stromkreise |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | — | — |
| 7 | 15 A | Oberes Licht |
| 8 | 7,5 A | Motorsteuerungssystem |
| 9 | 15 A | Soundsystem |
| 10 | 10 A | Eine Gruppe von Instrumenten |
| 11 | 7,5 A | Airbag |
| 12 | — | — |
| 13 | 7,5 A | Soundsystem |
| 14 | 20 A | Motorsteuerungssystem |
| 15 | 10 A | Motorsteuerungssystem |
| 16 | 15 A | Motorsteuerungssystem |
| 17 | 25 A | Soundsystem |
| 18 | 7,5 A | Klimaanlage |
| 19 | 20 A | Getriebesteuersystem* |
| 20 | 15 A | Getriebesteuersystem* |
| 21 | 25 A | Elektrische Türschlösser |
| 22 | 20 A | Scheinwerfer (rechts) |
| 23 | 7,5 A | Motorsteuerungssystem |
| 24 | 20 A | Rücklichter; Kennzeichenbeleuchtung; Parklicht. |
| 25 | 15 A | — |
| 26 | 25 A | Oberes Licht |
| 27 | 15 A | — |
| 28 | 20 A | — |
| 29 | 10 A | Bremslichter |
| 30 | 15 A | Horn |
| 31 | 20 A | Scheinwerfer (links) |
| 32 | 30 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 33 | 15 A | Warnblinkanlage (Taschenlampen, Fahrtrichtungsanzeiger) |
| 34 | 15 A | Kraftstoffsystem |
| 35 | 5 A | — |
| 36 | 20 A | Scheibenwischer |
| 37 | 50 A | Zum Schutz verschiedener Stromkreise |
| 38 | — | — |
| 39 | — | — |
| 40 | 50 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 41 | 20 A | Motorsteuerungssystem |
| 42 | 30 A | Bremssteuersystem |
| 43 | 30 A | Lüfter |
| 44 | 40 A | — |
| 45 | 40 A | Motorsteuerungssystem |
| 46 | 60 A | Servolenkung |
| 47 | 30 A | Heckscheibenheizung |
| 48 | 30 A | Zum Schutz verschiedener Stromkreise |
| 49 | 30 A | Motorsteuerungssystem |
| 50 | 40 A | Klimaanlage |
| 51 | — | — |
| 52 | — | — |
| * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Versenkbares Hardtop (rechts)* |
| 2 | 30 A | Versenkbares Hardtop (links)* |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | — | — |
| 7 | 7,5 A | AT-Schaltanzeige * |
| 8 | 7,5 A | Leistungskontrollspiegel |
| 9 | 30 A | Versenkbares Hardtop (rechts)* |
| 10 | 30 A | Versenkbares Hardtop (links)* |
| 11 | 15 A | Scheibenwaschanlage |
| 12 | 30 A | Elektrische Fensterheber |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Beheizte Sitze* |
| 16 | 7,5 A | Spiegelheizung* |
| * Einige Modelle | ||
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2018
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Soundsystem |
| 2 | 30 A | Zum Schutz verschiedener Stromkreise |
| 3 | 30 A | Motormanagementsystem* |
| 4 | 20 A | Motormanagementsystem* |
| 5 | 30 A | Elektrische Fensterheber |
| 6 | 30 A | Zum Schutz verschiedener Stromkreise |
| 7 | — | — |
| 8 | 50 A | Lüfter |
| 9 | 40 A | Heckscheibenheizung* |
| 10 | 40 A | — |
| 11 | 20 A | Elektrische Feststellbremse (EPB) (rechts) |
| 12 | 20 A | Elektrische Feststellbremse (EPB) (links) |
| 13 | 50 A | Zum Schutz verschiedener Stromkreise |
| 14 | 30 A | Lüfter* |
| 15 | 40 A | Motorsteuerungssystem |
| 16 | 50 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 17 | 40 A | Klimaanlage* |
| 18 | 20 A | Scheibenwischer und -wascher |
| 19 | 50 A | Lüfter* |
| 20 | 30 A | Lüfter* |
| 21 | 15 A | Motorsteuerungssystem |
| 22 | 15 A | Motorsteuerungssystem |
| 23 | 7,5 A | Soundsystem |
| 24 | 10 A | — |
| 25 | 7,5 A | Airbag |
| 26 | 10 A | Eine Gruppe von Instrumenten |
| 27 | 7,5 A | Motorsteuerungssystem |
| 28 | 15 A | Transaxle-Steuerungssystem*; Zündschloss. |
| 29 | 20 A | — |
| 30 | 7,5 A | Klimaanlage |
| 31 | 15 A | — |
| 32 | 15 A | Horn |
| 33 | 15 A | Diebstahlsicherung |
| 34 | 20 A | Scheinwerfer Fernlicht |
| 35 | — | — |
| 36 | 20 A | Scheibenwischer Entfroster |
| 37 | 7,5 A | Motorsteuerungssystem |
| 38 | 15 A | Abblendlicht (links) |
| 39 | 5 A | — |
| 40 | 15 A | Motorsteuerungssystem |
| 41 | 15 A | Motorsteuerungssystem |
| 42 | 15 A | Beheiztes Lenkrad |
| 43 | — | — |
| 44 | 25 A | Soundsystem |
| 45 | 30 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 46 | 15 A | Kraftstoffsystem* |
| 47 | 25 A | Brennstoffheizung |
| 48 | 15 A | Rücklichter; Kennzeichenbeleuchtung |
| 49 | 25 A | Kraftstoffsystem* |
| 50 | 25 A | Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Seitenmarkierungsleuchten; Parklicht. |
| 51 | 15 A | Abblendlicht rechts) |
| 52 | 25 A | Zubehörsteckdosen |
| 53 | 10 A | Bremslichter |
| 54 | 25 A | Oberes Licht |
| * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | elektrisch verstellbarer Sitz* |
| 2 | 30 A | elektrisch verstellbarer Sitz* |
| 3 | 20 A | Beheizte Sitze* |
| 4 | 25 A | Elektrische Fensterheber |
| 5 | 15 A | Airbag; Elektrische Lenkradsperre. |
| 6 | 25 A | Elektrische Türschlösser |
| 7 | 20 A | Beheizte Sitze* |
| 8 | 10 A | Schiebedach* |
| 9 | 15 A | — |
| 10 | 7,5 A | Leistungskontrollspiegel |
| 11 | 7,5 A | AT-Schaltanzeige |
| 12 | 15 A | Zum Schutz verschiedener Stromkreise |
| 13 | 10 A | Oberes Licht |
| 14 | 15 A | Zubehörsteckdosen |
| 15 | 7,5 A | USB-Steckdose |
| 16 | 15 A | Motormanagementsystem* |
| 17 | 15 A | Motormanagementsystem* |
| 18 | 15 A | Soundsystem* |
| 19 | 7,5 A | — |
| 20 | 7,5 A | Spiegelbeschlag |
| 21 | — | — |
| * Einige Modelle | ||
Belegung Sicherungskasten und Relais Mazda MX-5 | Baujahr 2019
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | Soundsystem |
| 2 | 30 A | Zum Schutz verschiedener Stromkreise |
| 3 | 30 A | Motormanagementsystem* |
| 4 | 20 A | Motormanagementsystem* |
| 5 | 30 A | Elektrische Fensterheber |
| 6 | 30 A | Zum Schutz verschiedener Stromkreise |
| 7 | — | — |
| 8 | 50 A | Lüfter |
| 9 | 40 A | Heckscheibenheizung* |
| 10 | 40 A | — |
| 11 | 20 A | Elektrische Feststellbremse (EPB) (rechts) |
| 12 | 20 A | Elektrische Feststellbremse (EPB) (links) |
| 13 | 50 A | Zum Schutz verschiedener Stromkreise |
| 14 | 30 A | Lüfter* |
| 15 | 40 A | Motorsteuerungssystem |
| 16 | 50 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 17 | 40 A | Klimaanlage* |
| 18 | 20 A | Scheibenwischer und -wascher |
| 19 | 50 A | Lüfter* |
| 20 | 30 A | Lüfter* |
| 21 | 15 A | Motorsteuerungssystem |
| 22 | 15 A | Motorsteuerungssystem |
| 23 | 7,5 A | Soundsystem |
| 24 | 10 A | — |
| 25 | 7,5 A | Airbag |
| 26 | 10 A | Eine Gruppe von Instrumenten |
| 27 | 7,5 A | Motorsteuerungssystem |
| 28 | 15 A | Transaxle-Steuerungssystem*; Zündschloss. |
| 29 | 20 A | — |
| 30 | 7,5 A | Klimaanlage |
| 31 | 15 A | — |
| 32 | 15 A | Horn |
| 33 | 15 A | Diebstahlsicherung |
| 34 | 20 A | Scheinwerfer Fernlicht |
| 35 | — | — |
| 36 | 20 A | Scheibenwischer Entfroster |
| 37 | 7,5 A | Motorsteuerungssystem |
| 38 | 15 A | Abblendlicht (links) |
| 39 | 5 A | — |
| 40 | 15 A | Motorsteuerungssystem |
| 41 | 15 A | Motorsteuerungssystem |
| 42 | 15 A | Beheiztes Lenkrad |
| 43 | — | — |
| 44 | 25 A | Soundsystem |
| 45 | 30 A | ABS; Dynamisches Stabilitätskontrollsystem. |
| 46 | 15 A | Kraftstoffsystem* |
| 47 | 25 A | Brennstoffheizung |
| 48 | 15 A | Rücklichter; Kennzeichenbeleuchtung |
| 49 | 25 A | Kraftstoffsystem* |
| 50 | 25 A | Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Seitenmarkierungsleuchten; Parklicht. |
| 51 | 15 A | Abblendlicht rechts) |
| 52 | 25 A | Zubehörsteckdosen |
| 53 | 10 A | Bremslichter |
| 54 | 25 A | Oberes Licht |
| * Einige Modelle | ||
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| 1 | 30 A | elektrisch verstellbarer Sitz* |
| 2 | 30 A | elektrisch verstellbarer Sitz* |
| 3 | 20 A | Beheizte Sitze* |
| 4 | 25 A | Elektrische Fensterheber |
| 5 | 15 A | Airbag; Elektrische Lenkradsperre. |
| 6 | 25 A | Elektrische Türschlösser |
| 7 | 20 A | Beheizte Sitze* |
| 8 | 10 A | Schiebedach* |
| 9 | 15 A | — |
| 10 | 7,5 A | Leistungskontrollspiegel |
| 11 | 7,5 A | AT-Schaltanzeige |
| 12 | 15 A | Zum Schutz verschiedener Stromkreise |
| 13 | 10 A | Oberes Licht |
| 14 | 15 A | Zubehörsteckdosen |
| 15 | 7,5 A | USB-Steckdose |
| 16 | 15 A | Motormanagementsystem* |
| 17 | 15 A | Motormanagementsystem* |
| 18 | 15 A | Soundsystem* |
| 19 | 7,5 A | — |
| 20 | 7,5 A | Spiegelbeschlag |
| 21 | — | — |
| * Einige Modelle | ||
Video: Informationen und Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Mazda MX-5
Alle 91 Artikel
Probleme & Mängel
Mazda Batteriemanagement Fehlfunktion | Symptome, Ursachen, Kosten
Probleme & Mängel
Mazda i-Stop Systemfehlfunktion blinkt orange | Symptome, Ursachen, Kosten
Probleme & Mängel
Mazda Anzeige "SCBS Störung" | Vorwärtsgang & Rückwärtsgang"
Inspektion & Service
Mazda MX-5 Inspektion | Umfang, Intervalle & Kosten | samt Serviceplan
Ratgeber & Anleitungen
Mazda MX-5 Wagenheber ansetzen | Hinweise für Typ NB, NC, ND
Probleme & Mängel
Mazda Getriebe Probleme | Automatik & SKYACTIV-MT Schaltgetriebe | + Kosten
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
