Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 332
- Einbauorte
- Innenraum, Motorraum + 1 weitere
- Baujahre
- 1997 – 2018
Schnellantworten
- Zigarettenanzünder Nr. 72 · 25 A · Zigarettenanzünder vorn mit Aschenbecherbeleuchtung. Steckdose im Fahr...Im Innenraum · Baujahr 2013-2018 · 4 weitere Treffer
- Radio Nr. 42 · 5 A · Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler) COMAND-S...Im Innenraum · Baujahr 2013-2018 · 18 weitere Treffer
- Abblendlicht Nr. 1 · 7,5 A · Abblendlicht linksBaujahr 1997-2004 · 8 weitere Treffer
- Scheibenwischer Nr. L · Scheibenwischer-EIN/AUS-RelaisIm Motorraum · Baujahr 2013-2018 · 11 weitere Treffer
- Hupe Nr. J · Fanfare-Horn-RelaisIm Motorraum · Baujahr 2013-2018 · 4 weitere Treffer
Baujahr wählen
In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen in der Mercedes A-Klasse samt einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Mercedes A-Klasse | Baujahr 1997-2004
Position des Sicherungskastens im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes (Bodenplatte, Abdeckung und Schalldämmung entfernen).

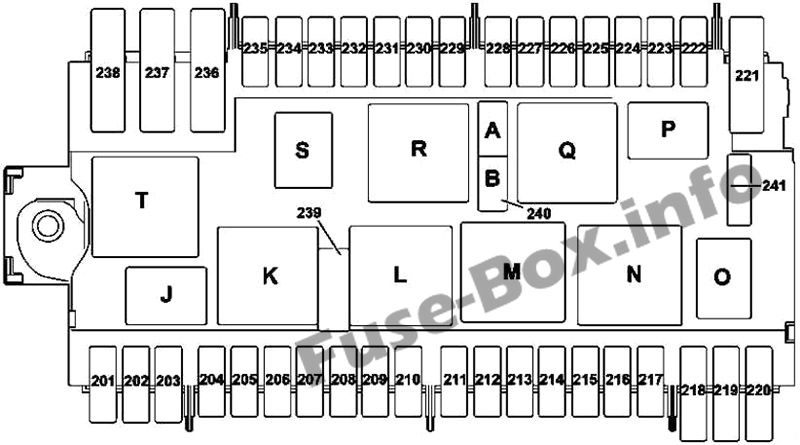

Diagramm des Sicherungskastens
Belegung der Sicherungen und Relais im Fahrgastraum
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Benzinmotor: Steuermodul, ISC (Leerlaufdrehzahlregelung), AGR-Ventil, Lambda-Heizung 1, Lambda-Heizung 2, Diagnosebuchse, Tempomat, Sekundärluft-Einblasrelais, Sekundärluft-Einblasventil, Absperrventil | 20 A |
| 1 | Dieselmotor: Dieselsteuermodul, Wastegate-Aktuator, Drosselklappen-Umschaltventil, Abgasrückführungs-Druckventil, Dreiwege-Katalysator-Temperatursensor | 10 A |
| 2 | Steuermodul für Benzin-/Dieselmotoren, Zündspulen, Einspritzventile, FP-Relaismodul (Spule), elektronisches Gaspedal, Startersperrrelais | 25 A |
| 3 | Elektrischer Lüfter (Motorkühlung), Elektrischer Lüfter (Motorkühlung) mit Klimaanlage | 30 A |
| 4 | Motorsteuerungsmodul | 7,5 A |
| 5 | Automatische Kupplung | 40 A |
| 6 | FP-Relaismodul (Benzin) | 30 A |
| 7 | Lichtmodul | 40 A |
| 8 | Anlasserrelais | 30 A |
| 9 | Scheibenwischermotor | 40 A |
| 10 | Heckscheibenwischer | 20 A |
| 10 | Laminiertes Dach | 40 A |
| 11 | Kombischalter (Wischersteuerung, Scheinwerferhupe, Scheibenwaschpumpe (Betätigung)), RNS (Radio-Navigationssystem) | 15 A |
| 12 | Zigarettenanzünder, Handschuhfachbeleuchtung, Radio, CD-Wechsler, 12-V-Steckdose im Kofferraum | 30 A |
| 13 | Fensterheber vorne links oder Fensterheber mit Überdruckbegrenzer Fensterheber vorne rechts | 30 A |
| 14 | Kombiinstrument (Zeitfunktionen), Wisch-/Waschpumpenrelais, Mobiltelefon | 15 A |
| 15 | Airbag-Steuermodul, ACSR-Sensor (automatische Kindersitzerkennung), Seitenairbagsensor, Seitenairbagsensor | 10 A |
| 16 | Außenspiegelverstellung, Außenspiegelheizung, Parktronic | 15 A |
| 17 | Fanfarenhorn | 15 A |
| 18 | Kombiinstrument, Transponder und RFL (Radiofrequenzverriegelung), Motorelektronikrelais, Lüfterrelais | 10 A |
| 19 | Anhängerkupplung | 25 A |
| 20 | Anhängerkupplung | 15 A |
| 21 | Anhängerkupplung | 15 A |
| 22 | Soundsystem | 25 A |
| 23 | Make-Up-Spiegelbeleuchtung | 7,5 A |
| 24 | Nicht zugeordnet | |
| 25 | Nicht zugeordnet | |
| 26 | Nicht zugeordnet | |
| 27 | Nicht zugeordnet | — |
| 28 | Kombiinstrument, letztes Kombiinstrument, letztes Steuermodul Kraftüberschreitungsbegrenzer (Kraftüberschreitungsbegrenzer) | 10 A |
| 29 | Zentralverriegelung, Sitzeinbauerkennungseinheit | 15 A |
| 30 | DAS-Transponder (Fahrberechtigungssystem) und RFL (Radiofrequenzverriegelung), elektrisches Kombiinstrument | 7,5 A |
| 31 | Heckscheibenheizung | 25 A |
| 32 | Tragbares Telefon, Radio oder RNS (Radio-Navigationssystem), CD-Wechsler, vordere Deckenleuchte, hintere Deckenleuchte | 15 A |
| 33 | Elektrischer Fensterheber vorne links, elektrischer Fensterheber vorne rechts | 30 A |
| 34 | Zuheizer/Frostschutz (Diesel) | 30 A |
| 35 | ATA-Steuermodul 2x Lichtrelais, Sirene | 10 A |
| 36 | Sitzheizung vorn | 25 A |
| 37 | VGS-Programmwahlhebel (vollintegrierte Getriebesteuerung), Kühlmittelumwälzpumpe für Zuheizer (Diesel) | 10 A |
| 38 | Steuergerät für Klimaanlage (Klimakompressor), Schrittmotor für Mischluftumwälzklappe, Innenraumsensor-Gebläse, beheizte Scheibenwaschdüse | 10 A |
| 39 | Lichtmodul, Rückfahrscheinwerfer, Schaltgetriebe/Automatikkupplung, VGS-Rückfahrscheinwerfer (vollintegrierte Getriebesteuerung) | 7,5 A |
| 40 | Bremsleuchte links, rechts und Mitte (ABS-Bremssignal), Lenkwinkelsensor | 10 A |
| 41 | Klimasteuermodul, Diagnosebuchse | 10 A |
| 42 | Fensterheber hinten links, Fensterheber hinten rechts | 30 A |
| 43 | ESP (Elektronisches Stabilitätsprogramm), Bremsschalter, Öffnerkontakt | 15 A |
| 44 | VGS-Steuermodul (vollintegrierte Getriebesteuerung) oder automatische Kupplung | 10 A |
| 45 | Innenraumgebläse oder Klimaanlagen-Innengebläse | 30 A |
| 46 | Zentraler Schutz durch Sicherungen | 80 A |
| 47 | Servolenkungspumpe | 60 A |
| 48 | Dieselmotor: Vorglühsteuermodul | 60 A |
| 48 | Benzinmotor: Sekundärlufteinspritzung (AIR) | 30 A |
| Relais | ||
| R1 | Motorsteuerungsrelais (EC). | |
| R2 | Kraftstoffpumpenrelais | |
| R3 | ESP-Relais/TCM-Relais | |
| R4 | Relais für beheizbare Heckscheibe |
Lichtsteuerungssicherungen (im Armaturenbrett)
Sie befinden sich seitlich in der Instrumententafel auf der Fahrerseite.
Belegung Lichtsteuerungssicherungen
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Abblendlicht links | 7,5 A |
| 2 | Abblendlicht rechts | 7,5 A |
| 3 | Fernlicht links Fernlicht rechts Fernlicht-Kontrollleuchte (Kombiinstrument) | 15 A |
| 4 | Linke Seitenleuchte. Linke Rückleuchte | 7,5 A |
| 5 | Rechte Seitenleuchte. Rechte Rückleuchte . 58K-Instrumententafel. Kennzeichenleuchten | 15 A |
| 6 | Nebelscheinwerfer links/rechts. Nebelschlussleuchte links | 15 A |
Relaiskasten im Motorraum
Belegung Relaiskasten im Motorraum
| Nr. | Relais |
|---|---|
| 1 | Relais für Scheibenwaschpumpe |
| 2 | Hupenrelais |
| 3 | Bremslicht-Sperrrelais |
| 4 | Startermotor-Sperrrelais |
| 5 | Relais des Motorkühlmittelgebläsemotors |
| 6 | ABS/ESP-Pumpenmotorrelais |
| 7 | Relais der Sekundärlufteinspritzpumpe (AIR) (Benzin) |
Belegung Sicherungskasten und Relais Mercedes A-Klasse | Baujahr 2005-2012
Position des Sicherungskastens im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes (bzw. in der Nähe des Fahrersitzes bei Rechtslenkern).
Bodenplatte, Abdeckung und Schalldämmung entfernen.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Bremslichtschalter | 10 A |
| 1 | Gültig für Code (U62) Licht- und Sichtpaket: Bremslichtschalter | 5 A |
| 2 | Heizbare Heckscheibe | 25 A |
| 3 | Kombiinstrument EIS [EZS] Steuergerät | 7,5 A |
| 4 | EIS [EZS]-Steuergerät. Elektrisches Lenkradschloss-Steuergerät | 15 A |
| 5 | Gültig ohne Code (580) Klimaautomatik und ohne Code (581) Komfort-Klimaautomatik: Bedien- und Bedieneinheit HEAT Gültig für Code (580) Klimaautomatik: Bedien- und Bedieneinheit AAC [KLA] Gültig für Code (581) Komfort Klimaautomatik: Comfort AAC [KLA] Steuer- und Bedieneinheit | 7,5 A |
| 6 | Linkes Fanfarenhorn. Rechtes Fanfarenhorn | 15 A |
| 7 | Kraftstoffpumpenrelais | 25 A |
| 7 | Gültig für Modell 169.090: DC/DC-Wandler-Steuergerät | 5 A |
| 8 | Steuereinheit für Deckenbedienfeld | 25 A |
| 9 | ESP- und BAS-Steuergerät | 40 A |
| 10 | Stecker des Gebläsereglers/Innenkabelbaums | 40 A |
| 11 | Gültig für Motor 266: Relais Stromkreis 87, Motor | 30 A |
| 11 | Gültig für Motor 640: Relais Stromkreis 87, Motor | 40 A |
| 12 | Lenksäulenmodul Multifunktionslenkrad | 5 A |
| 13 | Türsteuergerät vorn links | 25 A |
| 14 | Türsteuergerät vorn rechts | 25 A |
| 15 | ESP- und BAS-Steuergerät | 25 A |
| 16 | Datenverbindungsstecker PTS-Steuergerät | 10 A |
| 17 | Drehbarer Lichtschalter | 5 A |
| 18 | Gültig für Getriebe 711, 716: Schalter Rückfahrscheinwerfer Gültig für Typ 169.090: Steuergerät Klimakompressor BKGN Steuergerät Energieüberwachung Steuergerät Vakuumpumpe 1 Steuergerät Vakuumpumpe 2 | 7,5 A |
| 19 | Mikromechanischer Drehratensensor AY-Pickup | 5 A |
| 20 | Steuergerät für Rückhaltesysteme | 7,5 A |
| 21 | Anlasserrelais | 30 A |
| 22 | Kombiinstrument | 7,5 A |
| 23 | Heizung der Waschdüse | 7,5 A |
| 23 | Gültig für Motor 640 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement | 20 A |
| 24 | Steuergerät für elektrische Servolenkung (ES). | 7,5 A |
| 25 | Bremslichtschalter ESP- und BAS-Steuergerät | 7,5 A |
| 26 | Gültig für Getriebe 722: Steuergerät für elektronisches Wählhebelmodul | 7,5 A |
| 27 | Gültig für Getriebe 722: CVT-Steuergerät (stufenloses Automatikgetriebe). | 10 A |
| 28 | Drehbarer Lichtschalter | 5 A |
| 29 | SAM-Steuergerät | 30 A |
| 30 | Schaltkreis 87F Relais | 25 A |
| 31 | Zentrales Gateway-Steuergerät (Fahrzeuge bis 30.11.05) Lichtdrehschalter Automatischer Lichtschalter Tageslichtsensor Regen-/Lichtsensor | 5 A |
| 32 | Gültig für Motor 266: Steuergerät ME. Gültig für Modell 169.090: Steuergerät Energieüberwachung | 7,5 A |
| 33 | Radio Radio- und Navigationseinheit COMAND Bedien-, Anzeige- und Steuergerät (Japan) | 15 A |
| 34 | Türsteuergerät hinten links | 25 A |
| 35 | Türsteuergerät hinten rechts | 25 A |
| 36 | Handy-Trennstelle Anhängersteuergerät | 7,5 A |
| 36 | Anhängersteuergerät PTS-Steuergerät | 10 A |
| 37 | Steuergerät für Rückhaltesysteme Sensor zur Erkennung der Beifahrersitzbelegung und Erkennung der Beifahrersitzbelegung und des Kindersitzes | 7,5 A |
| 38 | Zigarrenanzünder vorne mit Aschenbecherbeleuchtung | 25 A |
| 39 | Scheibenwischermotor | 25 A |
| 40 | Steuereinheit für Deckenbedienfeld | 7,5 A |
| 40 | Dachmotor | 25 A |
| 41 | Heckklappenwischermotor | 15 A |
| 42 | Handschuhfachbeleuchtung mit Schalter Beleuchtung der Kosmetikspiegel links und rechts Fußraumbeleuchtungsschalter (Fahrschulpaket) Pedalbetätigungsüberwachungsschalter (Fahrschulpaket) VICS+ETC-Spannungstrennstelle (Japan) | 7,5 A |
| 43 | Gültig für Motor 266: Anschlusshülse Klemme 87M1e | 15 A |
| 43 | Gültig für Motor 640: Anschlusshülse Klemme 87M1e | 7,5 A |
| 43 | Gültig für Modell 169.090: Steuergerät Vakuumpumpe 1 | 20 A |
| 44 | Gültig für Motor 266: Anschlusshülse Klemme 87M2e | 15 A |
| 44 | Gültig für Motor 640: Anschlusshülse Klemme 87M2e | 20 A |
| 45 | Gültig für Motor 640: Steuergerät CDI. Gültig für Modell 169.090: Steuergerät Vakuumpumpe 2 | 25 A |
| 46 | Telefonsteuereinheit, (Japan) E-Net Compensator Universal Portable CTeL Interface (UPCI [UHI]) Steuereinheit | 7,5 A |
| 46 | Bassmodul-Lautsprecher (Japan) | 25 A |
| 46 | Verstärker für Soundsystem | 40 A |
| 46 | Gültig für Modell 169.090: Ladesteuergerät | 5 A |
| 47 | Telefonsteuereinheit, (Japan) Universal Portable CTEL Interface (UPCI [UHI]) Steuereinheit Mobiltelefontrennstelle Sprachsteuerungssystem (VCS [SBS]) Steuereinheit Gültig für Modell 169.090: Ladegerät 1 | 7,5 A |
| 48 | ATA [EDW]/Abschleppschutz/Innenraumschutzsteuergerät Alarmhupe mit Zusatzbatterie Gültig für Modell 169.090: Ladegerät 2 | 7,5 A |
| 49 | Steuereinheit des oberen Bedienfelds. Heizkissen des linken Vordersitzes. Heizkissen der linken Rückenlehne vorne. Heizelement des rechten Vordersitzkissens. Heizelement des rechten Sitzkissens der Rückenlehne vorne | 25 A |
| 50 | CD-Wechsler Medienschnittstellen-Steuergerät Digitaler TV-Tuner Digital Audio Broadcasting-Steuergerät VICS+ETC-Spannungsversorgungstrennstelle (Japan) | 7,5 A |
| 50 | Gültig für Behördenfahrzeuge: Dachlichtleiste, Anschlusshülse für Stromkreis 30 | 30 A |
| 51 | Gültig für Modell 169.090: Kühlgebläse, Niedertemperatur-Kühlmittelpumpe | 10 A |
| 52 | VICS+ETC Spannungsversorgungstrennstelle (Japan) (Fahrzeuge bis 31.5.06) Gültig für Modell 169.090: Steuergerät für Elektroantrieb | 5 A |
| 52 | Ersatz (Fahrzeuge ab 1.6.06) | 7,5 A |
| 52 | Steuergerät Notrufsystem (USA) (Fahrzeuge bis 31.5.06) | 7,5 A |
| 53 | Zigarettenanzünder hinten mit Aschenbecherbeleuchtung. Innensteckdose | 30 A |
| 54 | Verstärker für Soundsystem, Bassmodul-Lautsprecher | 25 A |
| 54 | Gültig für Modell 169.090: Steuergerät für Elektroantrieb | 5 A |
| 55 | Linke vordere Lampeneinheit (Bi-Xenon) Rechte vordere Lampeneinheit (Bi-Xenon) | 7,5 A |
| 55 | Linke vordere Lampeneinheit (Hi-Xenon) | 10 A |
| 56 | Ersatzteil | 10 A |
| 56 | Lampeneinheit vorn rechts (Hi-Xenon) | 10 A |
| 57 | Anhängerkupplungssteckdose (13-polig) (Fahrzeuge ab 1.6.05) | 15 A |
| 57 | Audio-Gateway-Steuergerät (Japan) (Fahrzeuge bis 31.5.05) | 25 A |
| 57 | SDAR-Steuergerät Notrufsystem-Steuergerät (USA) | 7,5 A |
| 58 | Anhängersteuergerät Gültig für Modell 169.090: Fahrzeug-Gateway-Steuergerät | 25 A |
| 59 | Anhängersteuergerät (Fahrzeuge bis 31.5.05) Anhängerkupplungssteckdose (13-polig) (Fahrzeuge ab 1.6.05) | 20 A |
| 59 | Gültig für Modell 169.090: Steuergerät Batteriemanagementsystem 1 | 5 A |
| 60 | Anschlussblock für den Fahrersitz | 20 A |
| 61 | Anschlussblock für den Beifahrersitz | 20 A |
| 62 | Schaltkreis 15 Relais (2) (SA: Xenon, Handy) | 25 A |
| 63 | Ersatz (Fahrzeuge bis 31.5.05) | - |
| 63 | Audio-Gateway-Steuergerät (Japan) (Fahrzeuge ab 1.6.05) Gültig für Behördenfahrzeuge: Dachlichtleiste | 25 A |
| 63 | Steuergerät Notrufsystem (USA) (Fahrzeuge ab 1.6.05) SDAR-Steuergerät | 7,5 A |
| 63 | Gültig für Modell 169.090: Steuergerät Batteriemanagementsystem 2 | 5 A |
| 64 | Gültig für Motor 266: Luftpumpenrelais | 40 A |
| 64 | Gültig für Motor 640: Motorkabelbaum/Motorraumstecker, Glühzeitendstufe | 80 A |
| 65 | Steuergerät für elektrische Servolenkung (ES). | 80 A |
| 66 | SAM-Steuergerät | 60 A |
| 67 | Schaltung 15R Relais (2) (SE) | 50 A |
| 68 | Gültig für Motor 266.920 und Motor 266.940 mit Getriebe 722: AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 50 A |
| 68 | Gültig für Motor 640.940, 640.941, 266.960, 266.980 und für Motor 266.920, 266.940 mit (Anhängerkupplung): AAC mit integrierter Steuerung zusätzlicher Lüftermotor | 60 A |
| 69 | Schaltung 15R Relais (1) | 50 A |
| 70 | Schaltkreis 15 Relais (1) | 60 A |
| 71 | Gültig für Motor 640: PTC-Zuheizer | 150 A |
| 72 | Steckerhülse Kreis 30 Sonderfahrzeug-Multifunktionssteuergerät (SVMCU [MSS]) (Taxi) | 60 A |

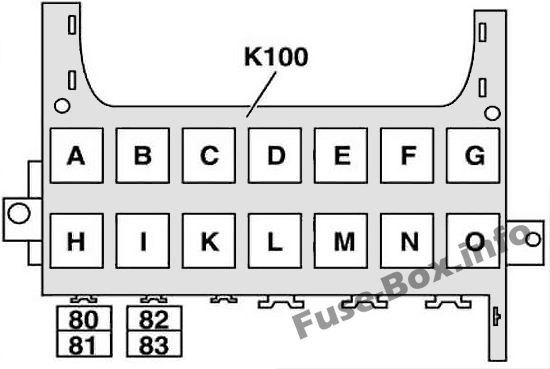

Relaispanel (K100)
Belegung Relaispanel (K100)
| Nr. | Funktion | Ampere |
|---|---|---|
| 80 | Für Spezialfahrzeuge reserviert | 30 A |
| 81 | Für Spezialfahrzeuge reserviert | 30 A |
| 82 | Für Spezialfahrzeuge reserviert | 30 A |
| 83 | Für Spezialfahrzeuge reserviert | 30 A |
| Relais | ||
| A | Schaltung 15R Relais (2) (SA) | |
| B | Schaltung 15R Relais (1) | |
| C | Fanfare-Horn-Relais | |
| D | Relais für beheizbare Heckscheibe | |
| E | Relais Wischerstufe 1/2 | |
| F | Wischer-EIN/AUS-Relais | |
| G | Schaltkreis 15 Relais (1) | |
| H | Backup-Relais | |
| ICH | Luftpumpenrelais | |
| K | Kraftstoffpumpenrelais | |
| L | Relais Motorkreis 87 | |
| M | Anlasserrelais | |
| N | Schaltkreis 87F Relais | |
| Ö | Schaltkreis 15 Relais (2) (SA: Xenon, Handy) |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Mercedes A-Klasse | Baujahr 2013-2018
Position des Sicherungskastens im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes (Fußmatten und Abdeckung entfernen).
Diagramm des Sicherungskastens
Belegung der Sicherungen und Relais im Fahrgastraum
| Nr. | Funktion | Ampere |
|---|---|---|
| 21 | Gültig für Dieselmotor: PTC-Zuheizer | 150 A |
| 22 | Zusätzliches Batterierelais für ECO Start-Stopp-Funktion | 200 A |
| 23 | Türsteuergerät vorn links | 30 A |
| 24 | Türsteuergerät vorn rechts | 30 A |
| 25 | SAM-Steuergerät | 30 A |
| 26 | ECO Start/Stopp-Zusatzbatterie-Anschlusshülse | 10 A |
| 27 | Sicherungs- und Relaismodul im Motorraum | 30 A |
| 28 | Steuergerät für Geräuschgenerator im Fahrzeuginnenraum | 5 A |
| 29 | bis 02.11.2014: Anhängersteckdose ab 03.11.2014: Steuergerät für Anhängererkennung | 15 A |
| 30 | Steuergerät für Anhängererkennung | 5 A |
| 31 | 4MATIC: Steuergerät für Allradantrieb | 5 A |
| 32 | Steuergerät für Lenksäulenrohrmodul | 5 A |
| 33 | Audio-/COMAND-Bedienfeld | 5 A |
| 34 | ACC-Steuer- und Bedieneinheit | 7,5 A |
| 35 | Heckscheibenheizung | 40 A |
| 36 | Steuergerät für den Fahrersitz. Steuergerät für die Verstellung der Lendenwirbelstütze des Fahrersitzes | 7,5 A |
| 37 | Audio-/COMAND-Display | 7,5 A |
| 38 | Steuergerät für zusätzliches Rückhaltesystem | 7,5 A |
| 39 | Steuereinheit für Deckenbedienfeld | 10 A |
| 40 | Gültig für Motor 651 (Abgasnorm EU6): Antriebsstrangsteuergerät | 15 A |
| 41 | Steuermodul für Panorama-Schiebedach | 30 A |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler) COMAND-Steuereinheit | 5 A |
| 42 | Radio (Radio 20, Audio 20 USB) | 25 A |
| 43 | Steuergerät für Parksystem | 5 A |
| 44 | Reversibler Notstraffer vorne links | 40 A |
| 45 | Reversibler Notstraffer vorne rechts | 40 A |
| 46 | Steuergerät für Beifahrersitz. Steuergerät für Lordosenverstellung des Beifahrersitzes | 7,5 A |
| 47 | Navigationsmodul iPhone®-Cradle-Steuereinheit | 7,5 A |
| 47 | Steuergerät für adaptives Dämpfungssystem | 25 A |
| 48 | Nicht benutzt | - |
| 49 | Steuereinheit für Drive Kit für iPhone® | 7,5 A |
| 49 | COMAND-Lüftermotor | 5 A |
| 50 | Steuereinheit für Kameraabdeckung | 5 A |
| 51 | Nicht benutzt | - |
| 52 | Nicht benutzt | - |
| 53 | Nicht benutzt | - |
| 54 | Nicht benutzt | - |
| 55 | Kommunikationsmodul für Telematikdienste KEYLESS-GO-Steuergerät | 5 A |
| 56 | Steuergerät für Lenksäulenrohrmodul | 10 A |
| 57 | Spurhalteassistent: Multifunktionssteuergerät für Sonderfahrzeuge | 30 A |
| 57 | Sonderfahrzeug: Multifunktionssteuergerät für Sonderfahrzeuge | 7,5 A |
| 58 | Sicherungskasten für Einsatzfahrzeuge | 30 A |
| 59 | Steuergerät für Beifahrersitz | 30 A |
| 60 | Steuergerät Fahrersitz | 30 A |
| 61 | Steuergerät für Soundsystem-Verstärker | 40 A |
| 62 | Gültig für Getriebe 711: Elektrisches Lenkschlosssteuergerät | 20 A |
| 63 | Steuergerät für Kraftstoffsystem | 25 A |
| 64 | Steuereinheit für die elektronische Mauterhebung. Spezielle Steuereinheit für die Nahbereichskommunikation | 1 A |
| 65 | Handschuhfachlampe | 5 A |
| 66 | Sicherungskasten für Einsatzfahrzeuge | 15 A |
| 67 | Nicht benutzt | - |
| 68 | Nicht benutzt | - |
| 69 | Nicht benutzt | - |
| 70 | Steckdose in der Mittelkonsole hinten | 25 A |
| 71 | Gepäckraumsteckdose | 25 A |
| 72 | Zigarettenanzünder vorn mit Aschenbecherbeleuchtung. Steckdose im Fahrzeuginnenraum | 25 A |
| 73 | Steuergerät für elektrische Feststellbremse | 30 A |
| 74 | Steuergerät für elektrische Feststellbremse | 30 A |
| 75 | Steuergerät für Anhängererkennung | 20 A |
| 76 | Steuergerät für Anhängererkennung | 25 A |
| 77 | Steuergerät für Anhängererkennung | 25 A |
| 78 | Sicherungskasten für Einsatzfahrzeuge | 40 A |
| 79 | SAM-Steuergerät | 40 A |
| 80 | SAM-Steuergerät | 40 A |
| 81 | Gebläseregler | 40 A |
| 82 | Steuereinheit für Deckenbedienfeld | 10 A |
| 83 | Elektronisches Zündschlosssteuergerät | 7,5 A |
| 84 | Oberes Bedienfeld-Steuergerät | 5 A |
| 85 | ATA [EDW]/Abschleppschutz/Innenraumschutz-Steuergerät | 5 A |
| 86 | Antennenverstärker FM, AM und CL [ZV] ab 01.06.2016: Antennenverstärker / Kompensator für Mobilfunkanlagen | 5 A |
| 87 | Diagnosestecker | 10 A |
| 88 | Kombiinstrument | 10 A |
| 89 | Außenlichtschalter | 5 A |
| 90 | Intelligenter Radarsensor für die linke hintere Stoßstange. Intelligenter Radarsensor für die rechte hintere Stoßstange | 5 A |
| 91 | Schalter für Pedalbetätigungsüberwachung Schalter für Fußraumbeleuchtung | 5 A |
| 92 | Steuergerät für Kraftstoffsystem | 5 A |
| 93 | Steuergerät für elektrische Feststellbremse | 5 A |
| 94 | Steuergerät für zusätzliches Rückhaltesystem | 7,5 A |
| 95 | Erkennung der Besetzung des Beifahrersitzes und ACSR- Steuergerät für das Gewichtserfassungssystem (WSS). | 7,5 A |
| 96 | Heckklappenwischermotor | 15 A |
| 97 | Elektrischer Steckverbinder für Mobiltelefone | 5 A |
| 98 | SAM-Steuergerät | 5 A |
| 99 | Steuergerät für Reifendruckkontrolle | 5 A |
| 100 | Gültig für Motor 133: DIRECT SELECT INTERFACE | 5 A |
| 101 | 4MATIC: Steuergerät für Allradantrieb | 10 A |
| 102 | Funkfernbedienungsempfänger Standheizung Gültig für AMG-Fahrzeuge ab 01.09.2015: Steuergerät für Sendebetrieb ab 01.06.2016: Antennenumschalter für Telefon und Standheizung | 5 A |
| 103 | Notrufsystem-Steuergerät Telematikdienste Kommunikationsmodul HERMES-Steuergerät | 5 A |
| 104 | Media-Interface-Steuergerät Multimedia-Anschlusseinheit | 5 A |
| 105 | Steuereinheit für digitales Audio-Rundfunk. Steuereinheit für Satelliten-Digital-Audioradio (SDAR). | 5 A |
| 105 | Tuner-Einheit | 7,5 A |
| 106 | Multifunktionskamera | 5 A |
| 107 | Digitaler TV-Tuner | 5 A |
| 108 | bis 31.05.2016: Rückfahrkamera | 5 A |
| 108 | ab 01.06.2016: Rückfahrkamera | 7,5 A |
| 109 | Elektrischer Anschluss der Ladebuchse | 20 A |
| 110 | Steuergerät für Radio COMAND Steuergerät für Motorsound | 30 A |
| Relais | ||
| A | Relais für Stromkreis 15 | |
| B | Heckscheibenwischerrelais | |
| C | Schaltkreis 15R2 Relais | |
| D | Relais für beheizbare Heckscheibe | |
| E | Schaltkreis 15R1 Relais | |
| F | Schaltung 30g Relais | |
| G | Nicht benutzt |
Elektrischer Vorsicherungskasten vorne
Elektrischer Vorsicherungskasten vorne
| Nr. | Funktion | Ampere |
|---|---|---|
| 1 | Generator | 300 A |
| 2 | Sicherungskasten im Fahrzeuginnenraum | 200 A |
| 3 | Steuergerät für elektrische Servolenkung | 100 A |
| 4 | SAM-Steuergerät | 40 A |
| 5 | Lüftermotor | 80 A |
| 6 | Gültig für Motor 607: Steuergerät Kraftstoffvorwärmung | 70 A |
| 7 | Gültig für Motor 607 (Abgasnorm EU5): Steuergerät für DPF-Regenerationsheizverstärker | 125 A |
| 8 | Gültig für Motor 607, 651: Glühendstufe | 100 A |
| Relais | ||
| F32kl | Entkopplungsrelais |
Position des Sicherungskastens im Motorraum
Diagramm des Sicherungskastens
Belegung der Sicherungen und Relais im Motorraum
| Nr. | Funktion | Ampere |
|---|---|---|
| 201 | Alarmsirene | 5 A |
| 202 | Steuergerät für Standheizung | 20 A |
| 203 | LED-Scheinwerfer: Lampeneinheit vorne rechts | 15 A |
| 204 | Steuergerät für Elektronisches Stabilitätsprogramm | 25 A |
| 205 | Linkes Fanfarenhorn. Rechtes Fanfarenhorn | 15 A |
| 206 | Gültig für Motor 651: CDI-Steuergerät. Gültig für Motor 607: Powertrain-Steuergerät | 5 A |
| 207 | Gültig für Dieselmotor: Stromkreisrelais 87M | 5 A |
| 208 | Gültig für Motor 133, 607: Relais Stromkreis 87 | 7,5 A |
| 209 | LED-Scheinwerfer: Linke vordere Lampeneinheit | 15 A |
| 210 | Relais für beheizbare Windschutzscheibe ab 01.09.2015: Starter-Frontend-Relais | 5 A |
| 211 | Nicht benutzt | - |
| 212 | Gültig für Motor 133, 270: Anschlussmuffe, Schaltung 87M3. Gültig für Motor 651: Entlüftungsleitungsheizelement. Kühlmittelthermostat-Heizelement. Abgasrückführungskühler-Bypass-Umschaltventil. Gültig für Motor 607 (Abgasnorm EU5): Sauerstoffsensor vor Katalysator. Ladedruck Stellungsregler Gültig für Motor 607 (Abgasnorm EU6): Lambdasonde vor Katalysator. Gültig für Motor 607: CDI-Steuergerät | 15 A |
| 213 | Gültig für Motor 133, 270, 651: Steckerhülse, Schaltung 87 M2e Gültig für Motor 607 (Abgasnorm EU5): Nockenwellen-Hallsensor CDI-Steuergerät Mengenregelventil Gültig für Motor 607 (Abgasnorm EU6): Lambdasonde nach Katalysator CDI-Steuergerät | 15 A |
| 214 | Gültig für Motor 133, 270, 651: Anschlusshülse, Schaltung 87 M4e | 10 A |
| 215 | Gültig für Ottomotor: Zylinder 1 Zündspule Zylinder 2 Zündspule Zylinder 3 Zündspule Zylinder 4 Zündspule Gültig für Motor 651: Mengenregelventil Gültig für Motor 607: CDI-Steuergerät Ladedrucksteller Mengenregelventil | 20 A |
| 216 | Gültig für Ottomotor: ME-SFI-Steuergerät. Gültig für Motor 607: Powertrain-Steuergerät | 5 A |
| 217 | Gültig bei Getriebe 724: Doppelkupplungsgetriebe vollintegriertes Getriebesteuergerät | 25 A |
| 218 | Steuergerät für Elektronisches Stabilitätsprogramm | 5 A |
| 219 | Nicht benutzt | - |
| 220 | Kühlmittelumwälzpumpe für die Getriebekühlung | 10 A |
| 221 | Nicht benutzt | - |
| 222 | Nicht benutzt | - |
| 223 | Nicht benutzt | - |
| 224 | Elektrische Steuereinheit DISTRONIC Steuereinheit COLLISION PREVENTION ASSIST | 7,5 A |
| 225 | Nicht benutzt | - |
| 226 | Nicht benutzt | - |
| 227 | Nicht benutzt | - |
| 228 | Nicht benutzt | - |
| 229 | Linke vordere Lampeneinheit | 5 A |
| 230 | Steuergerät für Elektronisches Stabilitätsprogramm | 5 A |
| 231 | Rechte vordere Lampeneinheit | 5 A |
| 232 | Scheinwerfersteuergerät | 15 A |
| 233 | Nicht benutzt | - |
| 234 | Gültig für Motor 607: Antriebsstrangsteuergerät | 5 A |
| 235 | Gültig für Motor 607: Lüftermotor Kühlerjalousienantrieb | 7,5 A |
| 235 | Gültig für Motor 133: Ladeluftkühler-Umwälzpumpe Ladeluftkühler-Umwälzpumpe | 7,5 A |
| 236 | SAM-Steuergerät | 40 A |
| 237 | Steuergerät für Elektronisches Stabilitätsprogramm | 40 A |
| 238 | Beheizbare Frontscheibe | 50 A |
| 239 | Wischergeschwindigkeit 1/2 Relais | 30 A |
| 240A | Starterkreis 50 Relais | 25 A |
| 240B | Schaltkreis-15-Relais (nicht verriegelt) | 25 A |
| 241 | Nicht benutzt | 7,5 A |
| Relais | ||
| J | Fanfare-Horn-Relais | |
| K | Wischergeschwindigkeit 1/2 Relais | |
| L | Scheibenwischer-EIN/AUS-Relais | |
| M | Starterkreis 50 Relais | |
| N | Schaltungsrelais 87M | |
| Ö | ECO Start/Stopp: Relais der Getriebekühlmittel-Umwälzpumpe | |
| P | Backup-Relais (F58kP) | |
| Q | Schaltkreis-15-Relais (nicht verriegelt) | |
| R | Relais für Stromkreis 15 | |
| S | Schaltkreis 87 Relais | |
| T | Relais für beheizte Windschutzscheibe |
Video: Informationen und Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Mercedes A-Klasse
Alle 124 Artikel
Probleme & Mängel
Mercedes Fehlermeldung "Aktive Motorhaube Störung" | Ursachen & Kosten
Probleme & Mängel
Mercedes Fehler: "Fahrzeug anhalten, P einlegen, Motor laufen lassen"
Probleme & Mängel
Mercedes Fehlermeldung PRE-SAFE | Ursachen, Symptome & Kosten
Ratgeber & Anleitungen
Mercedes Automatikgetriebe Probleme | 7 und 9G-TRONIC, DCT (+ AMG)
Ratgeber & Anleitungen
Mercedes A-Klasse: Tankdeckel öffnen | inkl. Notentriegelung
Inspektion & Service
Mercedes A-Klasse Inspektion zurücksetzen | Service Reset (inkl. Ölwechsel)
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
