Mercedes B-Klasse: Sicherungskasten Belegung | Alle Sicherungskästen im Auto | Tabelle der Belegung & Amperezahl

Von der CarWiki-Redaktion

Bild: Alexander-93 – CC BY-SA 4.0, Link

Das Wichtigste auf einen Blick

Belegte Sicherungen
298
Einbauorte
Innenraum, Motorraum + 2 weitere
Baujahre
2006 – 2018

Schnellantworten

Baujahr wählen

2012-2018 2006-2011

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen in der Mercedes B-Klasse samt einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).



Belegung Sicherungskasten und Relais Mercedes B-Klasse | Baujahr 2012-2018

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes.

Die Position der Sicherungen im Fahrgastraum: Mercedes-Benz B-Klasse (2012-2018)
Bild: Fuse-Box.info



Perforierten Bodenbelag (1) in Pfeilrichtung ausklappen. Zum Lösen der Abdeckung (3) den Haltebügel (2) drücken. Klappdeckel (3) in Pfeilrichtung zur Raste ausklappen. Abdeckung (3) nach vorne abnehmen. Die Sicherungsbelegungstabelle (4) befindet sich unten rechts auf der Abdeckung (3).

Diagramm des Sicherungskastens

Diagramm des Sicherungskastens innen: Mercedes-Benz B-Klasse (2012–2018)
Bild: Fuse-Box.info

Belegung der Sicherungen und Relais im Fahrgastraum

Nr. Funktion Ampere
21 Gültig für Dieselmotor: PTC-Zuheizer 150 A
22 Zusätzliches Batterierelais für ECO Start-Stopp-Funktion 200 A
23 Türsteuergerät vorn links 30 A
24 Türsteuergerät vorn rechts 30 A
25 SAM-Steuergerät 30 A
26 ECO Start/Stopp-Zusatzbatterie-Anschlusshülse 10 A
27 Sicherungs- und Relaismodul im Motorraum 30 A
28 Steuergerät für Innenraumgeräusche Elektroantrieb (W242): Steuergerät für Thermomanagement 5 A
29 bis 02.11.2014: Anhängersteckdose ab 03.11.2014: Steuergerät für Anhängererkennung 15 A
30 Steuergerät für Anhängererkennung 5 A
31 4MATIC: Steuergerät für Allradantrieb 5 A
32 Steuergerät für Lenksäulenrohrmodul 5 A
33 Audio-/COMAND-Bedienfeld 5 A
34 ACC-Steuer- und Bedieneinheit 7,5 A
35 Heckscheibenheizung 40 A
36 Steuergerät für den Fahrersitz. Steuergerät für die Verstellung der Lendenwirbelstütze des Fahrersitzes 7,5 A
37 Audio-/COMAND-Display 7,5 A
38 Steuergerät für zusätzliches Rückhaltesystem 7,5 A
39 Steuereinheit für Deckenbedienfeld 10 A
40 Gültig für Motor 651 (Abgasnorm EU6): Antriebsstrangsteuergerät 15 A
40 Elektroantrieb (W242): Steuergerät für Antriebsstrang 5 A
41 Steuermodul für Panorama-Schiebedach 30 A
42 Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler) COMAND-Steuereinheit 5 A
42 Radio (Radio 20, Audio 20 USB) 25 A
43 Steuergerät für Parksystem 5 A
44 Reversibler Notstraffer vorne links 40 A
45 Reversibler Notstraffer vorne rechts 40 A
46 Steuergerät für Beifahrersitz. Steuergerät für Lordosenverstellung des Beifahrersitzes 7,5 A
47 Navigationsmodul 7,5 A
47 Steuergerät für adaptives Dämpfungssystem 25 A
48 Ersatzteil -
49 Steuereinheit für Drive Kit für iPhone® 7,5 A
49 COMAND-Lüftermotor 5 A
50 Ersatzteil -
51 Ersatzteil -
52 Elektroantrieb (W242): Stellmotor für Parksperre 30 A
53 Ersatzteil -
54 Ersatzteil -
55 Kommunikationsmodul für Telematikdienste KEYLESS-GO-Steuergerät 5 A
56 Steuergerät für Lenksäulenrohrmodul 10 A
57 Spurhalteassistent: Multifunktionssteuergerät für Sonderfahrzeuge 30 A
57 Sonderfahrzeug: Multifunktionssteuergerät für Sonderfahrzeuge 7,5 A
57 Elektroantrieb (W242): Parksperrenstellmotor-Relais 87 (F34kG) 5 A
58 Sicherungskasten für Einsatzfahrzeuge 30 A
59 Steuergerät für Beifahrersitz 30 A
60 Steuergerät Fahrersitz 30 A
61 Steuergerät für Soundsystem-Verstärker 40 A
62 Gültig für Getriebe 711: Elektrisches Lenkschlosssteuergerät 20 A
63 Steuergerät für Kraftstoffsystem 25 A
63 Elektroantrieb (W242): Gateway-Antriebsstrangsteuergerät 5 A
64 Steuereinheit für die elektronische Mauterhebung. Spezielle Steuereinheit für die Nahbereichskommunikation 1 A
65 Handschuhfachlampe 5 A
66 Sicherungskasten für Einsatzfahrzeuge 15 A
66 Schnittstelle für Spezialfahrzeuge 5 A
67 Ersatzteil -
68 Ersatzteil -
69 Ersatzteil -
70 Steckdose in der Mittelkonsole hinten 25 A
71 Gepäckraumsteckdose 25 A
72 Zigarettenanzünder vorn mit Aschenbecherbeleuchtung. Steckdose im Fahrzeuginnenraum 25 A
73 Steuergerät für elektrische Feststellbremse 30 A
74 Steuergerät für elektrische Feststellbremse 30 A
75 Steuergerät für Anhängererkennung 20 A
75 Elektroantrieb (W242): Steuergerät Batteriemanagementsystem (N82/2) 5 A
76 Steuergerät Anhängererkennung (N28/1) 25 A
76 Elektroantrieb (W242): Parksperren-Steuergerät 5 A
77 Steuergerät für Anhängererkennung 25 A
78 Sicherungskasten für Einsatzfahrzeuge 40 A
79 SAM-Steuergerät 40 A
80 SAM-Steuergerät 40 A
81 Gebläseregler 40 A
82 Steuereinheit für Deckenbedienfeld 10 A
83 Elektronisches Zündschlosssteuergerät 7,5 A
84 Oberes Bedienfeld-Steuergerät 5 A
85 ATA [EDW]/Abschleppschutz/Innenraumschutz-Steuergerät 5 A
86 Antennenverstärker FM, AM und CL [ZV] ab 01.06.2016: Antennenverstärker / Kompensator für Mobilfunkanlagen 5 A
87 Diagnosestecker 10 A
88 Kombiinstrument 10 A
89 Außenlichtschalter 5 A
90 Intelligenter Radarsensor für die linke hintere Stoßstange. Intelligenter Radarsensor für die rechte hintere Stoßstange 5 A
91 Schalter für Pedalbetätigungsüberwachung Schalter für Fußraumbeleuchtung Elektroantrieb (W242): Steuergerät für Batteriemanagementsystem 5 A
92 Steuergerät für Kraftstoffsystem Electric Drive (W242): Gateway-Steuergerät für Antriebsstrang 5 A
93 Steuergerät für elektrische Feststellbremse 5 A
94 Steuergerät für zusätzliches Rückhaltesystem 7,5 A
95 Erkennung der Besetzung des Beifahrersitzes und ACSR- Steuergerät für das Gewichtserfassungssystem (WSS). 7,5 A
96 Heckklappenwischermotor 15 A
97 Elektrischer Steckverbinder für Mobiltelefone 5 A
98 SAM-Steuergerät 5 A
99 Steuergerät für Reifendruckkontrolle 5 A
100 Gültig für Motor 133: DIRECT SELECT INTERFACE 5 A
101 4MATIC: Steuergerät für Allradantrieb 10 A
102 Funkfernbedienungsempfänger Standheizung Electric Drive (W242): Steuergerät Antriebsstrang Gültig für AMG-Fahrzeuge ab 01.09.2015: Steuergerät Fahrmodus ab 01.06.2016: Antennenumschalter für Telefon und Standheizung 5 A
103 Notrufsystem-Steuergerät Telematikdienste Kommunikationsmodul HERMES-Steuergerät 5 A
104 Media-Interface-Steuergerät Multimedia-Anschlusseinheit 5 A
105 Steuereinheit für digitales Audio-Rundfunk. Steuereinheit für Satelliten-Digital-Audioradio (SDAR). 5 A
105 Tuner-Einheit 7,5 A
106 Multifunktionskamera 5 A
107 Digitaler TV-Tuner 5 A
108 bis 31.05.2016: Rückfahrkamera 5 A
108 ab 01.06.2016: Rückfahrkamera 7,5 A
109 Elektrischer Anschluss der Ladebuchse 20 A
110 Steuergerät für Radio COMAND Steuergerät für Motorsound 30 A

  Relais
A Relais für Stromkreis 15
B Heckscheibenwischerrelais
C Schaltkreis 15R2 Relais
D Relais für beheizbare Heckscheibe
E Schaltkreis 15R1 Relais
F Schaltung 30g Relais
G Elektroantrieb (W242): Relais 87 des Stellmotors der Parksperre

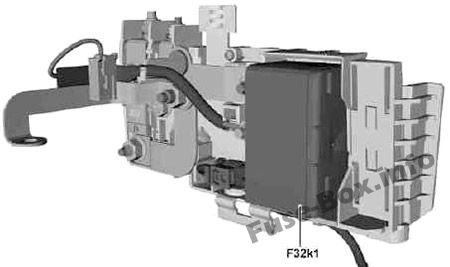

Elektrischer Vorsicherungskasten vorne

Mercedes-Benz-B-Class-W242_W246-2012-2018_in3
Bild: Fuse-Box.info



Mercedes-Benz-B-Class-W242_W246-2012-2018_in2
Bild: Fuse-Box.info

Elektrischer Vorsicherungskasten vorne

Nr. Funktion Ampere
1 Generator 300 A
1 Elektroantrieb (W242): DC/DC-Wandler-Steuergerät  400 A
2 Sicherungskasten im Fahrzeuginnenraum 200 A
3 Steuergerät für elektrische Servolenkung 100 A
4 SAM-Steuergerät 40 A
5 Lüftermotor 80 A
6 Gültig für Motor 607: Steuergerät Kraftstoffvorwärmung 70 A
7 Gültig für Motor 607 (Abgasnorm EU5): Steuergerät für DPF-Regenerationsheizverstärker 125 A
8 Gültig für Motor 607, 651: Glühendstufe 100 A

  Relais
F32kl Entkopplungsrelais

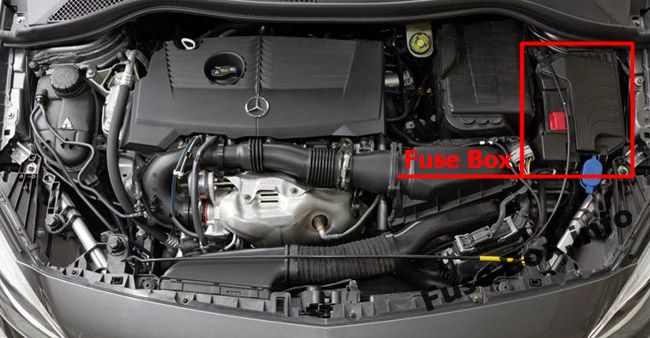

Position des Sicherungskastens im Motorraum

Die Position der Sicherungen im Motorraum: Mercedes-Benz B-Klasse (2012-2018)
Bild: Fuse-Box.info

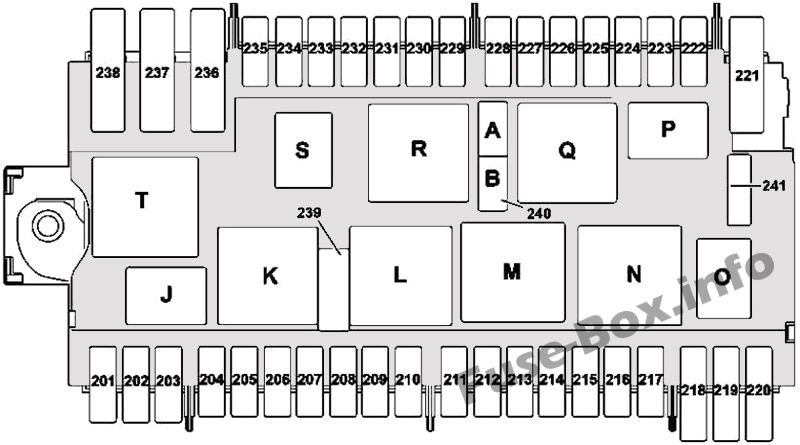

Diagramm des Sicherungskastens

Diagramm des Sicherungskastens unter der Motorhaube: Mercedes-Benz B-Klasse (2012–2018)
Bild: Fuse-Box.info

Belegung der Sicherungen und Relais im Motorraum

Nr. Funktion Ampere
201 Alarmsirene 5 A
202 Steuergerät für Standheizung 20 A
202 Elektroantrieb (W242): Relais 87 des Parksperren-Steuergeräts 5 A
203 LED-Scheinwerfer: Lampeneinheit vorne rechts 15 A
203 Elektroantrieb (W242): Steuergerät für Antriebsstrang 5 A
204 Steuergerät für Elektronisches Stabilitätsprogramm 25 A
205 Linkes Fanfarenhorn. Rechtes Fanfarenhorn 15 A
206 Gültig für Motor 651: CDI-Steuergerät Gültig für Motor 607: Antriebsstrangsteuergerät Elektroantrieb (W242): Bremskraftverstärker-Unterdruckpumpenrelais Schaltkreisrelais 87M 5 A
207 Gültig für Dieselmotor: Stromkreisrelais 87M Electric Drive (W242): Hochvolt-Batteriekühlungs-Absperrventil Parksperren-Steuergerät 5 A
208 Gültig für Motor 133, 607: Relais Stromkreis 87 7,5 A
208 Elektrischer Antrieb (W242): Lüftermotor 5 A
209 LED-Scheinwerfer: Linke vordere Lampeneinheit 15 A
209 Elektroantrieb (W242): Ersatz -
210 Relais für beheizte Windschutzscheibe 5 A
210 Stand 03.11.2014 außer (Kanada-Version): Starter-Frontend-Relais 5 A
211 Erdgasantrieb (W242): CNG-Steuergerät 7,5 A
211 Elektrischer Antrieb (W242): Umwälzpumpe des Heizkreises 15 A
212 Gültig für Motor 133, 270: Anschlussmuffe, Schaltung 87M3. Gültig für Motor 651: Entlüftungsleitungsheizelement. Kühlmittelthermostat-Heizelement. Abgasrückführungskühler-Bypass-Umschaltventil. Gültig für Motor 607 (Abgasnorm EU5): Sauerstoffsensor vor Katalysator. Ladedruck Stellungsregler Gültig für Motor 607 (Abgasnorm EU6): Lambdasonde vor Katalysator Gültig für Motor 607: CDI-Steuergerät Electric Drive (W242): Elektroantrieb und Lader-Kühlmittelpumpe 15 A
213 Gültig für Motor 133, 270, 651: Steckerhülse, Schaltung 87 M2e Gültig für Motor 607 (Abgasnorm EU5): Nockenwellen-Hallsensor CDI-Steuergerät Mengenregelventil Gültig für Motor 607 (Abgasnorm EU6): Lambdasonde nach Katalysator CDI-Steuergerät Electric Drive (W242): Kühlmittelpumpe 1 Batteriekühlsystem 15 A
214 Gültig für Motor 133, 270, 651: Anschlusshülse, Schaltung 87 M4e 10 A
214 Elektroantrieb (W242): Kühlmittelpumpe 2 des Batteriekühlsystems 15 A
215 Gültig für Ottomotor: Zylinder 1 Zündspule Zylinder 2 Zündspule Zylinder 3 Zündspule Zylinder 4 Zündspule Gültig für Motor 651: Mengenregelventil Gültig für Motor 607: CDI-Steuergerät Ladedrucksteller Mengenregelventil 20 A
215 Electric Drive (W242): Steuergerät Thermomanagement Gateway Antriebsstrangsteuergerät Electric Drive (W242) ab 03.11.2014: Hochvolt-Stromverteiler 5 A
216 Gültig für Ottomotor: ME-SFI-Steuergerät. Gültig für Motor 607: Powertrain-Steuergerät 5 A
217 Gültig bei Getriebe 724: Doppelkupplungsgetriebe vollintegriertes Getriebesteuergerät 25 A
218 Steuergerät für Elektronisches Stabilitätsprogramm 5 A
219 Elektroantrieb (W242): Parksperren-Steuergerät 5 A
220 Kühlmittelumwälzpumpe für die Getriebekühlung 10 A
221 Elektroantrieb (W242): Vakuumpumpe 40 A
222 Elektroantrieb (W242): Elektrischer Kältemittelkompressor 7,5 A
223 Ersatzteil -
224 Elektrische Steuereinheit DISTRONIC Steuereinheit COLLISION PREVENTION ASSIST 7,5 A
225 Elektroantrieb (W242): Steuergerät für Antriebsstrang 5 A
226 Erdgasantrieb (W242): CNG-Steuergerät Elektroantrieb (W242): Ladegerät-Steuergerät Leistungselektronik-Steuergerät 5 A
227 Elektroantrieb (W242): Steuergerät Leistungselektronik 5 A
228 Elektroantrieb (W242): Soundgenerator für Elektrofahrzeuge 5 A
229 Linke vordere Lampeneinheit 5 A
230 Steuergerät für Elektronisches Stabilitätsprogramm 5 A
231 Rechte vordere Lampeneinheit 5 A
232 Scheinwerfersteuergerät 15 A
233 Ersatzteil -
234 Gültig für Motor 607: Antriebsstrangsteuergerät 5 A
234 Elektroantrieb (W242): Hochvolt-Stromverteiler 10 A
235 Gültig für Motor 607: Lüftermotor, Kühlerjalousienantrieb 7,5 A
235 Gültig für Motor 133: Ladeluftkühler-Umwälzpumpe, Ladeluftkühler-Umwälzpumpe 7,5 A
236 SAM-Steuergerät 40 A
237 Steuergerät für Elektronisches Stabilitätsprogramm 40 A
238 Beheizbare Frontscheibe 50 A
239 Wischergeschwindigkeit 1/2 Relais 30 A
240A Starterkreis 50 Relais 25 A
240A Elektroantrieb (W242): Steuergerät für Antriebsstrang 7,5 A
240B Schaltkreis-15-Relais (nicht verriegelt) 25 A
241 Elektroantrieb (W242): Hochvolt-PTC-Heizung 7,5 A

  Relais
J Fanfare-Horn-Relais
K Wischergeschwindigkeit 1/2 Relais
L Scheibenwischer-EIN/AUS-Relais
M Starterkreis 50-Relais Elektroantrieb (W242): Schaltkreis 87C-Relais
N Schaltungsrelais87M
0 ECO Start/Stopp: Relais der Getriebekühlmittel-Umwälzpumpe. Elektroantrieb (W242): Relais Schaltkreis 87 des Parksperren-Steuergeräts
P Backup-Relais (F58kP)
Q Relais Kreis 15 (nicht verriegelt) Elektroantrieb (W242): Bremskraftverstärker-Vakuumpumpen-Versorgungsrelais (F58kQ)
R Relais für Stromkreis 15
S Schaltkreis 87 Relais
T Relais für beheizte Windschutzscheibe

Belegung Sicherungskasten und Relais Mercedes B-Klasse | Baujahr 2006-2011

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes. Bodenplatte, Abdeckung und Schalldämmung entfernen.

Die Position der Sicherungen im Fahrgastraum: Mercedes-Benz B-Klasse (2006-2011)
Bild: Fuse-Box.info

Diagramm des Sicherungskastens

Diagramm des Sicherungskastens innen: Mercedes-Benz B-Klasse (2006-2011)
Bild: Fuse-Box.info

Belegung der Sicherungen im Fahrgastraum

Nr. Funktion Ampere
1 2006-2008: Bremslichtschalter 10 A
1 Licht- und Sichtpaket (2006–2008): Bremslichtschalter. 2009–2011: Bremslichtschalter 5 A
2 Heizbare Heckscheibe 25 A
3 Kombiinstrument EIS [EZS] Steuergerät 7,5 A
4 EIS [EZS]-Steuergerät. Elektrisches Lenkradschloss-Steuergerät 15 A
5 Klimaautomatik und Komfort-Klimaautomatik: Bedien- und Bedieneinheit HEAT Klimaautomatik: Bedien- und Bedieneinheit AAC [KLA] Bedien- und Bedieneinheit Komfort-Klimaautomatik: Bedien- und Bedieneinheit Comfort AAC [KLA]. 7,5 A
6 Linkes Fanfarenhorn. Rechtes Fanfarenhorn 15 A
7 Kraftstoffpumpenrelais 25 A
8 Steuereinheit für Deckenbedienfeld 25 A
9 ESP- und BAS-Steuergerät 40 A
10 Stecker des Gebläsereglers/Innenkabelbaums 40 A
11 Gültig für Motor 266: Relais Stromkreis 87, Motor 30 A
11 Gültig für Motor 640: Relais Stromkreis 87, Motor 40 A
12 Lenksäulenmodul Multifunktionslenkrad (2006-2008) 5 A
13 Türsteuergerät vorn links 25 A
14 Türsteuergerät vorn rechts 25 A
15 ESP- und BAS-Steuergerät 25 A
16 Datenverbindungsstecker Parktronic-System (PTS)-Steuergerät (2006-2008) 10 A
17 Drehbarer Lichtschalter 5 A
18 Gültig für Getriebe 711, 716: Rückfahrscheinwerferschalter 7,5 A
19 Mikromechanischer Drehratensensor AY-Pickup 5 A
20 Steuergerät für Rückhaltesysteme 7,5 A
21 Anlasserrelais 30 A
22 Kombiinstrument 7,5 A
23 2006-2008: Waschdüsenheizung 7,5 A
23 Gültig für Motor 640 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement 20 A
24 Steuergerät für elektrische Servolenkung (ES). 7,5 A
25 Bremslichtschalter ESP und BAS-Steuergerät 7,5 A
26 Gültig für Getriebe 722: Steuergerät für elektronisches Wählhebelmodul 7,5 A
27 Gültig für Getriebe 722: CVT-Steuergerät (stufenloses Automatikgetriebe).  10 A
28 Drehbarer Lichtschalter 5 A
29 SAM-Steuergerät 30 A
30 Schaltkreis 87F Relais 25 A
31 2006-2008: Zentrales Gateway-Steuergerät (Fahrzeuge bis 30.11.05), Drehlichtschalter 2009-2011: Automatischer Lichtschalter, Tageslichtsensor, Regen-/Lichtsensor 5 A
32 Gültig für Motor 266: Steuergerät ME-SFI [ME]. 7,5 A
33 Radio Radio- und Navigationseinheit COMAND Bedien-, Anzeige- und Steuergerät (Japan) 15 A
34 Türsteuergerät hinten links 25 A
35 Türsteuergerät hinten rechts 25 A
36 2006-2008: Handy-Trennstelle Anhängersteuergerät 7,5 A
36 2009-2011: Anhängersteuergerät PTS-Steuergerät 10 A
37 Steuergerät für Rückhaltesysteme Sensor zur Erkennung der Beifahrersitzbelegung und Erkennung der Beifahrersitzbelegung und des Kindersitzes 7,5 A
38 Zigarrenanzünder vorne mit Aschenbecherbeleuchtung 25 A
39 Scheibenwischermotor 25 A
40 Lamellen-Schiebedach: Steuergerät für Dachbedienpanel 7,5 A
40 Lamellendach: Dachbedienpult-Bedieneinheit 25 A
41 Heckklappenwischermotor 15 A
42 Handschuhfachbeleuchtung mit Schalter Beleuchtung der Kosmetikspiegel links und rechts Fußraumbeleuchtungsschalter (Fahrschulpaket) Pedalbetätigungsüberwachungsschalter (Fahrschulpaket) VICS+ETC-Spannungstrennstelle (Japan) 7,5 A
43 Gültig für Motor 266: Anschlusshülse Klemme 87M1e Bivalenter Erdgasantrieb (2009-2011): Anschlusshülse Klemme 87M1e 15 A
43 Gültig für Motor 640: Anschlusshülse Klemme 87M1e 7,5 A
44 Gültig für Motor 266: Anschlusshülse Klemme 87M2e 15 A
44 Gültig für Motor 640: Anschlusshülse Klemme 87M2e 20 A
45 Gültig für Motor 640: CDI-Steuergerät 25 A
46 2006-2008: Telefonsteuereinheit, (Japan) E-Net Compensator Universal Portable CTeL Interface (UPCI [UHI])-Steuereinheit 7,5 A
46 2009–2011: Bassmodul-Lautsprecher (Japan) 25 A
46 2009-2011: Verstärker für Soundsystem 40 A
47 Telefonsteuereinheit, (Japan) Universal Portable CTEL Interface (UPCI [UHI]) Steuereinheit Mobiltelefon-Trennpunkt Steuereinheit für Sprachsteuerungssystem (VCS [SBS]). 7,5 A
48 ATA [EDW]/Abschleppschutz/Innenraumschutz-Steuergerät Alarmsignalhupe mit Zusatzbatterie 7,5 A
49 Oberes Bedienfeld-Steuergerät Heizkissen des linken Vordersitzes (2006–2008) Heizkissen der linken Vorderrückenlehne (2006–2008) Heizelement des Sitzkissens des rechten Vordersitzes (2006–2008) Heizelement des Sitzkissens der Rückenlehne des rechten Vordersitzes (2006–2008) 25 A
50 2006–2008: CD-Wechsler VICS+ETC Spannungsversorgungstrennstelle (Japan) 2009–2011: Steuereinheit für Medienschnittstelle, digitaler TV-Tuner, Steuereinheit für digitale Audioübertragung 7,5 A
50 Gültig für Behördenfahrzeuge (2009-2011): Dachlichtleiste Schaltung 30 Anschlusshülse 30 A
51 Kanada (2009–2011): Steuereinheit für das Weight Sensing System (WSS). Gültig für Regierungsfahrzeuge (2009–2011): Bedienfeld für spezielles Signalsystem 10 A
52 VICS+ETC-Spannungsversorgungstrennpunkt (Japan) (Fahrzeuge bis 31.5.06) 5 A
52 Ersatz (Fahrzeuge ab 1.6.06) 7,5 A
52 Steuergerät Notrufsystem (USA) (Fahrzeuge bis 31.5.06) 7,5 A
53 Zigarettenanzünder hinten mit Aschenbecherbeleuchtung. Innensteckdose 30 A
54 Verstärker für Soundsystem, Bassmodul-Lautsprecher 25 A
54 Gültig für Regierungsfahrzeuge (2009–2011): 2-polige 12-V-Steckdose 15 A
55 Linke vordere Lampeneinheit (Bi-Xenon) Rechte vordere Lampeneinheit (Bi-Xenon) 7,5 A
55 Linke vordere Lampeneinheit (Hi-Xenon) 10 A
56 Ersatzteil 10 A
56 Lampeneinheit vorn rechts (Hi-Xenon) 10 A
57 2009-2011: Anhängerkupplungssteckdose (13-polig) 15 A
57 2006–2008: Audio-Gateway-Steuergerät (Japan) 25 A
57 2006-2008: SDAR-Steuergerät Notrufsystem-Steuergerät (USA) 7,5 A
58 Anhängersteuergerät 25 A
59 Anhängersteuergerät (Fahrzeuge bis 31.5.05) Anhängerkupplungssteckdose (13-polig) (Fahrzeuge ab 1.6.05) 20 A
60 Anschlussblock für den Fahrersitz 20 A
61 Anschlussblock für den Beifahrersitz 20 A
62 Schaltkreis 15 Relais (2) (SA: Xenon, Handy) 25 A
63 Ersatz (Fahrzeuge bis 31.5.05) -
63 Gültig für Behördenfahrzeuge (2009–2011): Dachlichtleiste 25 A
63 Steuergerät Notrufsystem (USA) (Fahrzeuge ab 1.6.05) Steuergerät SDAR (Fahrzeuge ab 1.6.05) 7,5 A
64 Gültig für Motor 266: Luftpumpenrelais 40 A
64 Gültig für Motor 640: Motorkabelbaum/Motorraumstecker (2006-2008), Glühzeitendstufe (2009-2011) 80 A
65 Steuergerät für elektrische Servolenkung (ES). 80 A
66 SAM-Steuergerät 60 A
67 Schaltung 15R Relais (2) (SE) 50 A
68 Gültig für Motor 266.920 und Motor 266.940 mit Getriebe 722: AAC mit integrierter Steuerung zusätzlicher Lüftermotor 50 A
68 Gültig für Motor 640.940, 640.941, 266.960, 266.980 und für Motor 266.920, 266.940 mit (Anhängerkupplung): AAC mit integrierter Steuerung zusätzlicher Lüftermotor 60 A
69 Schaltung 15R Relais (1) 50 A
70 Schaltkreis 15 Relais (1) 60 A
71 Gültig für Motor 640: PTC-Zuheizer 150 A
72 2006-2008: Anschlusshülse für Stromkreis 30 2009-2011: Sonderfahrzeug-Multifunktionssteuergerät (SVMCU [MSS]) (Taxi) Gültig für Behördenfahrzeuge: Sicherung 7 Sicherung 10 60 A

Relaispanel (K100)

Standort des Relaispanels (K100): Mercedes-Benz B-Klasse (2006-2011)
Bild: Fuse-Box.info



Relaistafel (K100): Mercedes-Benz B-Klasse (2006-2011)
Bild: Fuse-Box.info

Relaispanel (K100)

Nr. Funktion Ampere
80 Für Spezialfahrzeuge reserviert 30 A
81 Für Spezialfahrzeuge reserviert 30 A
82 Für Spezialfahrzeuge reserviert 30 A
83 Für Spezialfahrzeuge reserviert 30 A

  Relais
A Schaltung 15R Relais (2) (SA)
B Schaltung 15R Relais (1)
C Fanfare-Horn-Relais
D Relais für beheizbare Heckscheibe
E Relais Wischerstufe 1/2
F Wischer-EIN/AUS-Relais
G Schaltkreis 15 Relais (1)
H Backup-Relais
ICH Gültig für Motor 266: Luftpumpenrelais
K Kraftstoffpumpenrelais
L Relais Motorkreis 87
M Anlasserrelais
N Schaltkreis 87F Relais
Ö Schaltkreis 15 Relais (2) (SA: Xenon, Handy)


Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!

Kommentar schreiben!



Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)

Gut zu wissen

So wechseln Sie eine Sicherung

  1. 1 Zündung und alle Verbraucher ausschalten.
  2. 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
  3. 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
  4. 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.

Farbcode der Flachsicherungen

  • 5 A
  • 7,5 A
  • 10 A
  • 15 A
  • 20 A
  • 25 A
  • 30 A
  • 40 A

Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.

Mehr zur Mercedes B-Klasse

Technische Daten

Mercedes B-Klasse: Zahnriemen oder Steuerkette - Tabelle aller Modelle
Probleme & Mängel

Mercedes Fehlermeldung "Aktive Motorhaube Störung" | Ursachen & Kosten
Probleme & Mängel

Mercedes Fehler: "Fahrzeug anhalten, P einlegen, Motor laufen lassen"
Probleme & Mängel

Mercedes Fehlermeldung PRE-SAFE | Ursachen, Symptome & Kosten
Ratgeber & Anleitungen

Mercedes Automatikgetriebe Probleme | 7 und 9G-TRONIC, DCT (+ AMG)
Inspektion & Service

Mercedes B-Klasse Inspektion zurücksetzen | Intervall-Reset (+ Ölwechsel)

Ergänzungen, Fragen, Kommentare und Erfahrungen

Ihr Kommentar erscheint, nachdem die Redaktion ihn geprüft hat. Ihre E-Mail-Adresse wird nicht veröffentlicht. Mehr in der Datenschutzerklärung.

  1. W

    Wiedemeier

    Was bedeuten die Zahlen hinter der Amperzahl im Merxedes W245

  2. CarWiki-Redaktion

    Antwort der Redaktion
    Guten Tag,

    Sie meinen mit Sicherheit die Zuordnungszahl für die geschützte Komponente. Diese können Sie mit der oben genannten Tabelle für Ihr Modell abgleichen.

    Viele Grüße
  3. E

    Edwin Wingert

    Wo befindet sich die Sicherung vom Kenzeichenbeleudung B180 Baujahr 2016 245G W-246 1313 DPK PS 122

  4. CarWiki-Redaktion

    Antwort der Redaktion
    Guten Tag,

    vielen Dank für Ihren Kommentar. In dem o.g. Ratgeber werden Sie evtl. fündig.

    Fragen Sie im Zweifel Ihre (Mercedes) Werkstatt.

    Beste Grüße
