Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 162
- Einbauorte
- Innenraum, Motorraum
- Baujahre
- 1994 – 2022
Schnellantworten
- Zigarettenanzünder Nr. 15 · 15 A · Zigarettenanzünder (+ Batterie)Im Motorraum · Baujahr 2019 bis 2022 · 11 weitere Treffer
- Radio Nr. 36 · 10 A · Audiosystem; Klimaanlagensteuerungen; Alarm; Fahrtenschreiber; Compute...Baujahr 2019 bis 2022 · 1 weitere Treffer
- Abblendlicht Nr. 12 · 7,5 A · Abblendlicht rechtsBaujahr 2019 bis 2022 · 14 weitere Treffer
- Scheibenwischer Nr. 43 · 20 A · Scheibenwischermotor (+ Schlüssel)Baujahr 2019 bis 2022
- Hupe Nr. 10 · 15 A · TonsignalIm Motorraum · Baujahr 2019 bis 2022 · 2 weitere Treffer
Baujahr wählen
Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Peugeot Boxer mit einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Peugeot Boxer | Baujahr 1994 bis 2003
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1* | 80 A | Kasten mit 27 Sicherungen im Fahrgastraum. |
| 2 * | 50 A | Vorheizer; Heizwiderstand (2,8-Liter-Motoren). |
| 3 * | 30 A | Schalter starten |
| 4 * | 50 A | Antiblockiersystem (ABS) |
| 5 * | 40 A | Gekühltes Luftsystem |
| 6 * | 40 A | Lüfterbaugruppe (niedrige Drehzahl) |
| 7 * | 40 A | Lüfterbaugruppe (hohe Geschwindigkeit); Lüfterbaugruppenrelais (hohe Geschwindigkeit mit Klimaanlage). |
| 8 | 30 A | Waschpumpe |
| 9 | 15 A | Scheinwerfer und Nebelscheinwerfer |
| 10 | 15 A | Horn; Lenkhebelsteuerung. |
| 11 | 15 A | Motorsteuergerät (Zusatzgerät) |
| 14 | 10 A | Abblendlicht rechts |
| 15 | 10 A | Linkes Abblendlicht |
| 16 | 7,5 A | Stromversorgung des Motorsteuergeräts; Transponder. |
| 17 | 10 A | Motorsteuergerät (Haupt) |
| 18 | 7,5 A | Motorsteuergerät; Transponder. |
| 19 | 7,5 A | Klimakompressor |
| 20 | 30 A | PTC |
| 21 | 15 A | Benzinpumpe |
| 22 | 20 A | Motorsteuergerät (Haupt) |
| 23 | 10 A | Automatische Übertragung |
| 24 | 15 A | Automatische Übertragung |
| 30 | 15 A | Linkes und rechtes Fernlicht |
| * Maxi-Sicherungen bieten zusätzlichen Schutz elektrischer Anlagen. | ||
Sicherungskasten Armaturenbrett (links)
| Nr. | Ampere | Beschreibung |
| 12 | 5 A | Standlicht rechts vorne und hinten. |
| 13 | 5 A | Standlicht links vorne und hinten. |
| 24 | 5 A | Kennzeichen- und Anhängerbeleuchtung; Standlicht-Warnleuchte |
| 25 | 7,5 A | Tontechnik |
| 26 | 7,5 A | Bremslichter |
| 27 | 7,5 A | elektrische Spiegel; Tempomat; Telefon; Chronotachograph; Pilot ; Alarm. |
| 31 | 10 A | Rücklichter; Relais für Nebelscheinwerfer; Klimaanlage Relais; Relais für beheizbare Spiegel; Relais für Heckscheibenheizung; 12V Steckdose |
| 32 | 15 A | Tontechnik |
| 33 | 7,5 A | Nebelschlussleuchte |
| 35 | 7,5 A | ABI – Elektrische Fensterheber |
| 36 | – | Nicht benutzt |
| 37 | 10 A | Instrumententafel |
| 39 | 10 A | Innenbeleuchtung; EOBD-Diagnosebuchse. |
| 42 | 7,5 A | ABS |
| 43 | 20 A | Waschpumpe |
| 44 | 15 A | Feuerzeug |
| 46 | – | Nicht benutzt |
| 49 | 20 A | Scheinwerferwaschpumpe |
| 50 | 7,5 A | Airbags |
| 51 | 10 A | PCS (Kleinbus) |
| 52 | 20 A | Steckdose vorne |
| 53 | 10 A | Fahrtrichtungsanzeiger; Notfall-Lichter; Instrumententafel. |
| 55 | 30 A | Elektrischer Lüfter im Fahrgastraum; Webasto-Zentrale; Heizung/Klimaanlage Lüftung; Webasto Heizung Lüftung; Webasto-Netzteil. |
| 62 | – | Nicht benutzt |
Sicherungskasten Armaturenbrett (rechts)
| Nr. | Ampere | Beschreibung |
| 34 | 10 A | Chronotachograph; Telefon; Alarm; Pilot ; Steuerung der Klimaanlage. |
| 38 | 20 A | Nicht benutzt |
| 40 | 15 A | Beheizbares Fenster hinten rechts |
| 41 | 10 A | Beheizbare Außenspiegel |
| 45 | 15 A | Beheizter Fahrersitz |
| 47 | 20 A | Fensterheber vorne links (ABI). |
| 48 | 20 A | Fensterheber vorne rechts (ABI). |
| 54 | 15 A | Beheizbare hintere linke Scheibe |
| 56 | 30 A | Zusätzliche Klimaanlage |
| 57 | 15 A | Zusätzliche Heizungslüftung |
| 58 | 5 A | Webasto-Uhr |
| 59 | 15 A | Stromversorgung der Klimaanlage |
| 60 | 10 A | Alarm |
| 61 | 15 A | Webasto-Installation |
| 63 | 20 A | Nicht benutzt |
| 64 | 20 A | hintere Steckdose; Einlassentlüftung (Minibus-Version). |
| 65 | 10 A | Steckdose für Sonderausstattung |
Belegung Sicherungskasten und Relais Peugeot Boxer | Baujahr 2004 bis 2006

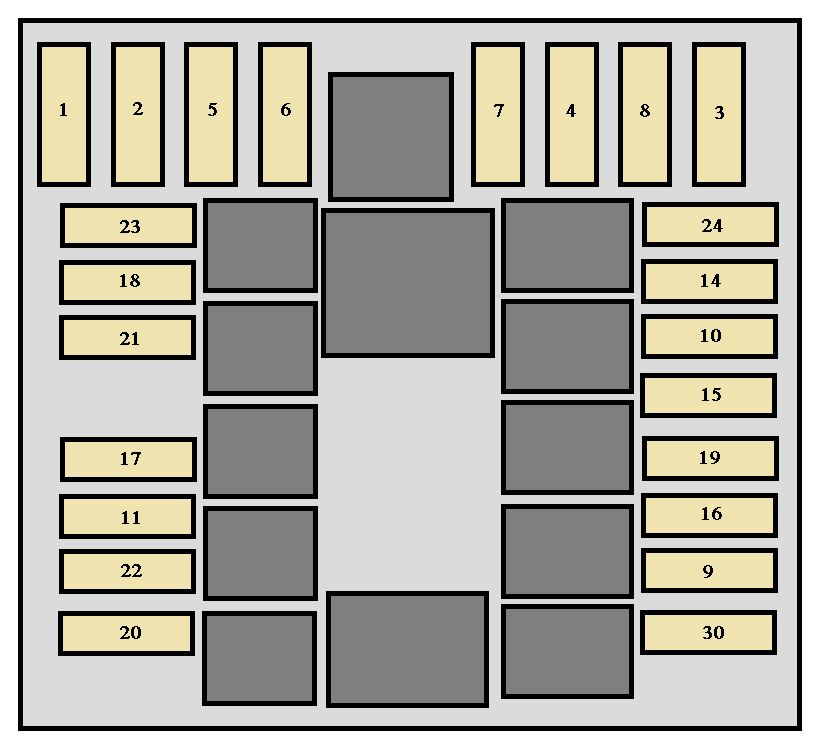

Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1* | 60 A | Kasten mit 27 Sicherungen im Fahrgastraum. |
| 2 * | 50 A | Vorheizer; Heizwiderstand (2,8-Liter-Motoren). |
| 3 * | 30 A | Schalter starten |
| 4 * | 50 A | Antiblockiersystem (ABS) |
| 5 * | 40 A | Gekühltes Luftsystem |
| 6 * | 40 A | Lüfterbaugruppe (niedrige Drehzahl) |
| 7 * | 40 A | Lüfterbaugruppe (hohe Geschwindigkeit); Lüfterbaugruppenrelais (hohe Geschwindigkeit mit Klimaanlage). |
| 8 | 30 A | Waschpumpe |
| 9 | 15 A | Scheinwerfer und Nebelscheinwerfer |
| 10 | 15 A | Horn; Lenkhebelsteuerung. |
| 11 | 15 A | Motorsteuergerät (Hilfs). |
| 14 | 10 A | Abblendlicht rechts |
| 15 | 10 A | Linkes Abblendlicht |
| 16 | 7,5 A | Stromversorgung des Motorsteuergeräts; Transponder. |
| 17 | 10 A | Motorsteuergerät(Basic). |
| 18 | 7,5 A | Motorsteuergerät; Transponder. |
| 19 | 7,5 A | Klimakompressor |
| 20 | 30 A | PTC |
| 21 | 15 A | Benzinpumpe |
| 22 | 20 A | Motorsteuergerät(Basic). |
| 23 | 10 A | Automatische Übertragung |
| 24 | 15 A | Automatikgetriebe – Betrieb mit LPG/CNG. |
| 30 | 15 A | Linkes und rechtes Fernlicht |
| * Maxi-Sicherungen bieten zusätzlichen Schutz elektrischer Anlagen. | ||

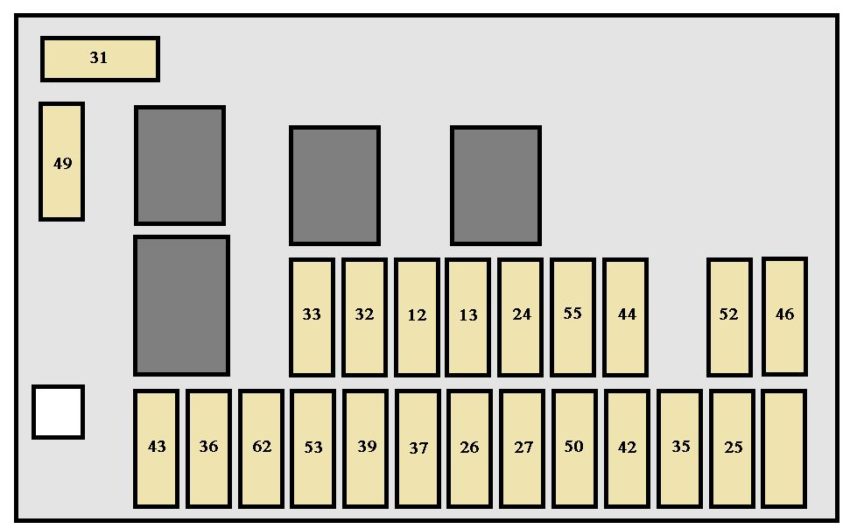

Sicherungskasten Armaturenbrett (links)
| Nr. | Ampere | Beschreibung |
| 12 | 5 A | Standlicht rechts vorne und hinten. |
| 13 | 5 A | Standlicht links vorne und hinten. |
| 24 | 5 A | Kennzeichen- und Anhängerbeleuchtung; Standlicht-Warnleuchte |
| 25 | 7,5 A | Tontechnik |
| 26 | 7,5 A | Bremslichter |
| 27 | 7,5 A | elektrische Spiegel; Tempomat; Telefon; Chronotachograph; Pilot; Alarm. |
| 31 | 10 A | Rücklichter; Relais für Nebelscheinwerfer; Klimaanlage Relais; Relais für beheizbare Spiegel; Relais für Heckscheibenheizung; 12V Steckdose |
| 32 | 15 A | Tontechnik |
| 33 | 7,5 A | Nebelschlussleuchte |
| 35 | 7,5 A | ABI – Elektrische Fensterheber |
| 36 | – | Nicht benutzt |
| 37 | 10 A | Instrumententafel |
| 39 | 10 A | Innenbeleuchtung; EOBD-Diagnosebuchse. |
| 42 | 7,5 A | ABS |
| 43 | 20 A | Waschpumpe |
| 44 | 15 A | Feuerzeug |
| 46 | – | Nicht benutzt |
| 49 | 20 A | Scheinwerferwaschpumpe |
| 50 | 7,5 A | Airbags |
| 51 | 10 A | PCS (Kleinbus) |
| 52 | 20 A | Steckdose vorne |
| 53 | 10 A | Fahrtrichtungsanzeiger; Notfall-Lichter; Instrumententafel. |
| 55 | 30 A | Elektrischer Lüfter im Fahrgastraum; Webasto-Zentrale; Heizung/Klimaanlage Lüftung; Webasto Heizung Lüftung; Webasto-Netzteil. |
| 62 | – | Nicht benutzt |
Sicherungskasten Armaturenbrett (rechts)
| Nr. | Ampere | Beschreibung |
| 34 | 10 A | Chronotachograph; Telefon; Alarm; Pilot ; Steuerung der Klimaanlage. |
| 38 | 20 A | Nicht benutzt |
| 40 | 15 A | Beheizbares Fenster hinten rechts |
| 41 | 10 A | Beheizbare Außenspiegel |
| 45 | 15 A | Beheizter Fahrersitz |
| 47 | 20 A | Fensterheber vorne links (ABI). |
| 48 | 20 A | Fensterheber vorne rechts (ABI). |
| 54 | 15 A | Beheizbare hintere linke Scheibe |
| 56 | 30 A | Zusätzliche Klimaanlage |
| 57 | 15 A | Zusätzliche Heizungslüftung |
| 58 | 5 A | Webasto-Uhr |
| 59 | 15 A | Stromversorgung der Klimaanlage |
| 60 | 10 A | Alarm |
| 61 | 15 A | Webasto-Installation |
| 63 | 20 A | Nicht benutzt |
| 64 | 20 A | hintere Steckdose; Einlassentlüftung (Minibus-Version). |
| 65 | 10 A | Steckdose für Sonderausstattung |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Peugeot Boxer | Baujahr 2019 bis 2022
Im Auto gibt es drei Sicherungskästen: im Armaturenbrett auf der linken Seite, in der Säule auf der rechten Seite und im Motorraum. Die angegebenen Markierungen gelten nur für vom Benutzer austauschbare Sicherungen. Wenden Sie sich für andere Reparaturen an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte Werkstatt.
Sicherungskasten Armaturenbrett (links)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 12 | 7,5 A | Abblendlicht rechts |
| 13 | 7,5 A | Linkes Abblendlicht |
| 32 | 7,5 A | Kabinenbeleuchtung (+ Batterie) |
| 34 | 7,5 A | Kabinenbeleuchtung für Kleinbusse; Notfall-Lichter. |
| 36 | 10 A | Audiosystem; Klimaanlagensteuerungen; Alarm; Fahrtenschreiber; Computer mit Batterieabschaltung; Zeitschaltuhr Zusatzheizung (+ Batterie). |
| 37 | 7,5 A | Bremslichtschalter; Drittes Bremslicht; Kombiinstrument (+ Taste). |
| 38 | 20 A | Zentralverriegelung (+ Batterie) |
| 42 | 5 A | ABS-Sensor und Computer; ASR-Systemsensor; DSC-Systemsensor; Bremslichtschalter |
| 43 | 20 A | Scheibenwischermotor (+ Schlüssel) |
| 47 | 20 A | Elektrischer Fensterhebermotor Fahrerseite |
| 48 | 20 A | Elektrischer Fensterhebermotor Beifahrerseite |
| 49 | 5 A | Parkassistent-Computer; Audiosystem; Lenkradschalter; Zentrale und seitliche Bedienfelder; Zusätzliches Bedienfeld; Batterietrenncomputer (+ Taste). |
| 50 | 7,5 A | Airbag- und Gurtstraffer-Computer |
| 51 | 5 A | Fahrtenschreiber; Servolenkungscomputer; Klimaanlage; Rücklichter; Wassersensor im Dieselkraftstofffilter; Durchflussmesser (+ Taste). |
| 53 | 7,5 A | Kombiinstrument (+ Batterie) |
| 90 | 7,5 A | Linkes Fernlicht |
| 91 | 7,5 A | Rechte Ampel |
| 92 | 7,5 A | Nebelscheinwerfer links |
| 93 | 7,5 A | Nebelscheinwerfer rechts |
Sicherungskasten Armaturenbrett (rechts)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 55 | 15 A | Beheizte Sitze |
| 56 | 15 A | 12-V-Steckdose auf dem Beifahrersitz hinten |
| 57 | 10 A | Zusatzheizung unter dem Sitz |
| 58 | 15 A | Scheibenheizung hinten links |
| 59 | 15 A | Heckscheibenheizung auf der rechten Seite |
| 63 | 10 A | Steuerung der Zusatzheizung für den Beifahrer hinten |
| 65 | 30 A | Standheizungsgebläse Beifahrerseite hinten |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 40 A | Stromversorgung der ABS-Pumpe |
| 2 | 50 A | Glühkerzensystemmodul |
| 3 | 30 A | Zündschalter – Anlasser |
| 4 | 40 A | Heizgerät für Dieselkraftstoff |
| 5 | 20 A | Kabinenbelüftung mit programmierbarer Standheizung (+ Batterie) |
| 6 | 40 A | Fahrerhauslüftermodul – Maximale Geschwindigkeit (+ Batterie) |
| 7 | 40 A | Fahrerhauslüftermodul – Mindestdrehzahl (+ Batterie) |
| 8 | 40 A | Fahrerhauslüftermodul (+ Schlüssel) |
| 9 | 15 A | Hintere 12-V-Steckdose (+ Batterie) |
| 10 | 15 A | Tonsignal |
| 14 | 15 A | 12-V-Steckdose vorne (+ Batterie) |
| 15 | 15 A | Zigarettenanzünder (+ Batterie) |
| 19 | 7,5 A | Klimakompressor |
| 20 | 30 A | Scheiben- / Scheinwerferwaschwasserpumpe |
| 21 | 15 A | Stromversorgung der Kraftstoffpumpe |
| 23 | 30 A | ABS-Magnetventile |
| 24 | 7,5 A | Zusätzliches Bedienfeld – Steuerung und Anklappen der Außenspiegel (+ Schlüssel) |
| 30 | 15 A | Abtauen der Rückspiegel |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
