Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Porsche Macan samt einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Porsche Macan | Baujahr 2014-2018

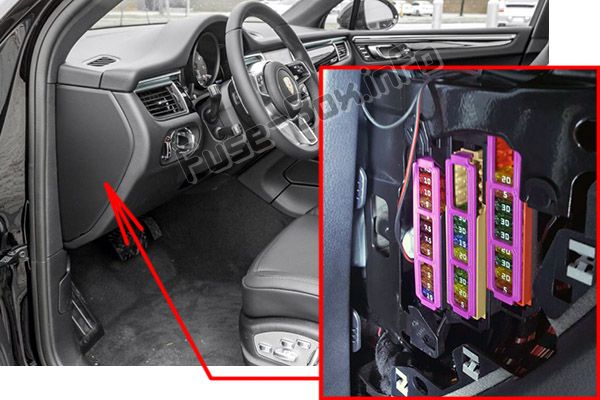

Position des Sicherungskastens auf der Fahrerseite des Armaturenbretts

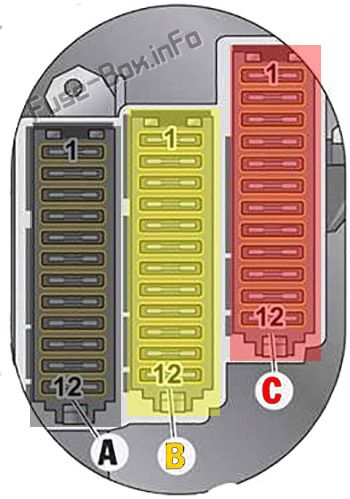

Diagramm des Sicherungskastens
Belegung der Sicherungen im Armaturenbrett (Fahrerseite)
| Nr. | Funktion | Ampere |
|---|---|---|
| A1 | Steuergerät für adaptive Geschwindigkeitsregelung (ACC) (2014-2016) Steuergerät für ParkAssistent Frontkamera-Steuergerät | 7,5 A |
| A2 | Steuergerät für Sitzbelegungserkennung Airbag-Steuergerät | 10 A |
| A3 | HomeLink-Steuergerät (Garagentoröffner) Luftqualitätssensor Abblendbarer Innenspiegel PSM-Steuergerät Front BCM Porsche Stability Management (PSM)-Steuergerät (2017-2018) Innenspiegel mit Display (Japan; 2017-2018) Soundaktor für Innensound (Shaker) (2017-2018) | 5 A |
| A4 | Sitzbelüftungsmotor, Vordersitze | 5 A |
| A5 | Leuchtweitenregulierung, Halogenscheinwerfer links/rechts, Steuergerät für automatisches Fahrlicht | 5 A |
| A6 | Bi-Xenon-Scheinwerfer, rechts | 7,5 A |
| A7 | 2014–2016: Bi-Xenon-Scheinwerfer, links. 2017–2018: Bi-Xenon-Scheinwerfer, links | 7,5 A |
| A8 | Hinteres BCM Porsche Vehicle Tracking System (PVTS)-Steuergerät DME-Steuergerät | 5 A |
| A9 | — | — |
| A10 | Kältemitteldrucksensor | 5 A |
| A11 | Spurwechselassistent (LCA) | 5 A |
| A12 | Motorelektrik | 15 A |
| B1 | — | — |
| B2 | — | — |
| B3 | — | — |
| B4 | — | — |
| B5 | Diagnosesteckdose Kompass Lenkstockschaltermodul und beheiztes Lenkrad Kombiinstrument | 30 A |
| B6 | Bremskraftverstärker (Anhängerbetrieb) | 30 A |
| B7 | Horn | 15 A |
| B8 | Fahrertürsteuergerät | 20 A |
| B9 | — | — |
| B10 | Steuergerät Porsche Stability Management (PSM). | 30 A |
| B11 | Türsteuergerät hinten links | 20 A |
| B12 | Regensensor, elektrische Parkbremse (EPB), Steuergerät für Porsche Vehicle Tracking System (PVTS). | 5 A |
| C1 | verstopft | — |
| C2 | verstopft | — |
| C3 | — | — |
| C4 | Steuergerät Fahrersitz. Steuergerät Fahrersitzverstellung | 20 A |
| C5 | Diagnose von Tanklecks | 5 A |
| C6 | Vorderes BCM | 30 A |
| C7 | Vorderes BCM | 30 A |
| C8 | Vorderes BCM | 30 A |
| C9 | Panorama-Dachsystem | 20 A |
| C10 | Vorderes BCM | 30 A |
| C11 | Panorama-Dachsystem | 20 A |
| C12 | Alarmhorn | 5 A |
Position des Sicherungskastens auf der Beifahrerseite des Armaturenbretts

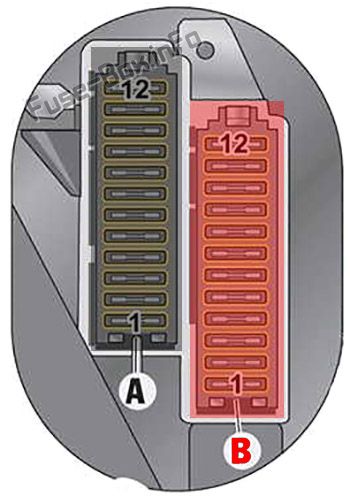

Diagramm des Sicherungskastens
Belegung der Sicherungen im Armaturenbrett (Beifahrerseite)
| Nr. | Funktion | Ampere |
|---|---|---|
| A1 | Diagnosebuchse | 5 A |
| A2 | Zündschloss | 5 A |
| A3 | Lichtschalter | 5 A |
| A4 | Lenksäulenverriegelung | 5 A |
| A5 | 2014-2016: Lenksäulenverstellung 2017-2018: Lenksäulenverstellung | 5 A |
| A6 | — | — |
| A7 | Lenksäulenschaltmodul | 5 A |
| A8 | Diagnosebuchse | 5 A |
| A9 | PTC-Spulen 1 und 2 | 5 A |
| A10 | verstopft | — |
| A11 | Ersatzsicherung | 5 A |
| A12 | Ersatzsicherung | 10 A |
| B1 | — | — |
| B2 | Kompass | 5 A |
| B3 | Lenksäulenschaltmodul und beheizbares Lenkrad | 10 A |
| B4 | Kombiinstrument | 5 A |
| B5 | Ersatzsicherung | 20 A |
| B6 | Ersatzsicherung | 30 A |
| B7 | — | — |
| B8 | Lüftermotor | 30 A |
| B9 | Scheibenwischer | 30 A |
| B10 | Sitzlehnenverstellung, Fahrersitz | 20 A |
| B11 | Sitzlehnenverstellung, Beifahrersitz | 20 A |
| B12 | — | — |
Position des Sicherungskastens im Gepäckraum
Der Sicherungskasten befindet sich auf der rechten Seite des Kofferraums hinter der Verkleidung.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Gepäckraum
| Nr. | Funktion | Ampere |
|---|---|---|
| A1 | Kompressorrelais des Porsche Active Suspension Management (PASM). | 40 A |
| A2 | Steckdosenrelais | 50 A |
| A3 | Zündversorgungspfad | 40 A |
| A4 | — | — |
| A5 | — | — |
| A6 | Widerstand des Crash-CAN-Anschlusses | — |
| B1 | Zündrelaisspule Gateway | 5 A |
| B2 | Steuergerät für Anhängerkupplung | 20 A |
| B3 | Steuergerät für Anhängerkupplung | 20 A |
| B4 | Steuergerät für Anhängerkupplung | 20 A |
| B5 | Steuergerät für Beifahrersitzverstellung. Steuergerät für Beifahrersitzverstellung | 20 A |
| B6 | — | — |
| B7 | Steuergerät für elektrische Feststellbremse (EPB). | 30 A |
| B8 | Hinteres BCM | 20 A |
| B9 | Hinteres BCM | 20 A |
| B10 | Hinteres BCM | 25 A |
| B11 | Hinteres BCM | 25 A |
| B12 | Steuereinheit für das Reifendrucküberwachungssystem (TPMS). | 5 A |
| C1 | Anhänger | 30 A |
| C2 | — | — |
| C3 | DC/DC-Wandler für Auto-Start-Stopp-Funktion | 30 A |
| C4 | Versorgung für Booster und Deckenbedienpult DC/DC-Wandler für Auto-Start-Stopp-Funktion | 30 A |
| C5 | Subwoofer | 25 A |
| C6 | TV-Tuner | 5 A |
| C7 | Steuergerät für elektrische Feststellbremse (EPB). | 30 A |
| C8 | Hintere Steuereinheit | 30 A |
| C9 | Beifahrertürsteuergerät | 20 A |
| C10 | Telestar-Empfänger | 5 A |
| C11 | Türsteuergerät hinten rechts | 20 A |
| C12 | Bluetooth-Handy-Ladegerät, Kofferraumbeleuchtung | 5 A |
| D1 | — | — |
| D2 | Steuergerät für elektrische Feststellbremse (EPB) Steuergerät für Anhängerkupplung Steuergerät für hintere Differenzialsperre Gateway Adaptive Cruise Control (ACC)-Relais (2017–2018) | 5 A |
| D3 | Heckscheibenwischermotor | 15 A |
| D4 | Terminal 15, Armaturenbrett | 15 A |
| D5 | — | — |
| D6 | — | — |
| D7 | — | — |
| D8 | Overhead-Bedienkonsole | 7,5 A |
| D9 | Steuergerät für adaptive Geschwindigkeitsregelung (ACC). | 5 A |
| D10 | Zigarettenanzünder in der Mittelkonsole, Steckdose im Ablagefach der Mittelkonsole | 20 A |
| D11 | Steckdose in der Gepäckraumsteckdose Mittelkonsole hinten | 20 A |
| D12 | Porsche Rear Seat Entertainment, links/rechts | 7,5 A |
| E1 | Klimasteuergerät, Hecksteuergerät | 15 A |
| E2 | CAN-Adapter Porsche Communication Management (PCM) | 10 A |
| E3 | — | — |
| E4 | — | — |
| E5 | — | — |
| E6 | Rückfahrkamera-Steuergerät Surround View-Steuergerät (2017-2018) | 5 A |
| E7 | Relais für beheizbare Heckscheibe | 25 A |
| E8 | Steuergerät für Klimaanlage | 30 A |
| E9 | Powerlift-Heckklappensteuergerät | 20 A |
| E10 | Steuergerät Porsche Active Suspension Management (PASM). | 15 A |
| E11 | Steuergerät für Hinterachsdifferenzialsperre | 10 A |
| E12 | Steuergerät für Hinterachsdifferenzialsperre | 30 A |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
