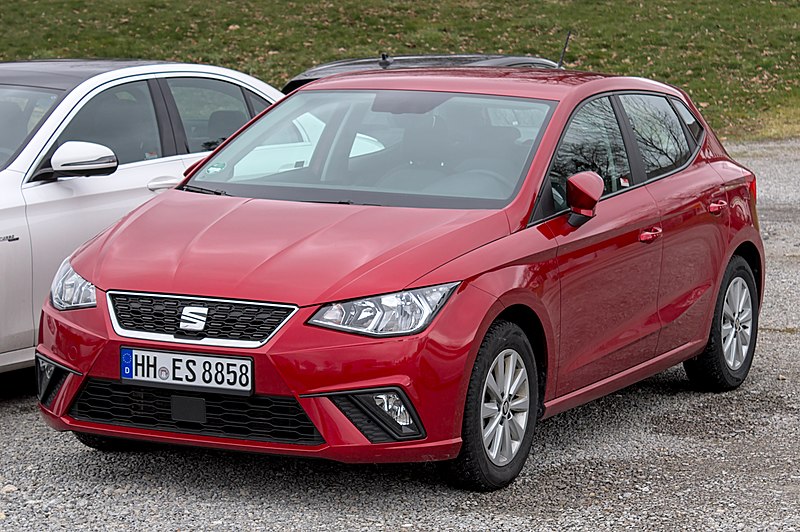

Seat Ibiza 1.jpg
Ratgeber & Anleitungen

Seat Ibiza: Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug | Tabelle mit Belegung + Amperezahl

Von der CarWiki-Redaktion

Bild: Calreyn88, CC BY-SA 4.0, Link

Das Wichtigste auf einen Blick

Belegte Sicherungen
867
Einbauorte
Innenraum, Motorraum + 7 weitere
Baujahre
2002 – 2019

Schnellantworten

Baujahr wählen

2002-2007 2008-2015 2016-2017 2017-2019

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Seat Ibiza mit einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).



Belegung Sicherungskasten und Relais Seat Ibiza | Baujahr 2002-2007

Farbkodierung von Sicherungen

Farbe Ampere
Beige 5 A
Braun 7,5 A
Rot 10 A
Blau 15 A
Gelb 20 A
Weiß/Natur 25 A
Grün 30 A

Standort des Sicherungskastens im Cockpit

Die Position der Sicherungen im Fahrgastraum: Seat Ibiza (Mk3/6L; 2002-2007)
Bild: Fuse-Box.info

Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

SEAT-Cordoba-Mk2_6L-2002-2009_20180224105437568
Bild: Fuse-Box.info

Standort des Sicherungskastens im Motorraum

Dieser befindet sich im Motorraum an der Batterie.

Die Position der Sicherungen im Motorraum: SEAT Ibiza (2002-2007)
Bild: Fuse-Box.info
SEAT-Cordoba-Mk2_6L-2002-2009_20180224105428208
Bild: Fuse-Box.info

Sicherungskastendiagramm Armaturenbrett (2005)

Diagramm des Sicherungskastens der Instrumententafel: SEAT Ibiza (2005)
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2005)

Nr. Funktion Ampere
1 Frei …
2 ABS/ESP 10 A
3 Frei …
4 Bremslicht, Kupplung 5 A
5 Motorsteuergerät (Benzin) 5 A
6 Abblendlicht, rechts 5 A
7 Abblendlicht, links 5 A
8 Steuerung der Spiegelheizung 5 A
9 Lambdasonde 10 A
10 „S“-Signal, Funksteuerung 5 A
11 Frei …
12 Scheinwerfer mit Höhenverstellung 5 A
13 Niveausensor/Öldruck 5 A
14 Zusätzliche Motorheizung/Ölpumpe 10 A
15 Automatische Getriebesteuerung 10 A
16 Beheizte Sitze 15 A
17 Motorsteuergerät 5 A
18 Instrumententafel/Heizung und Belüftung, Navigation, höhenverstellbare Scheinwerfer, elektrischer Spiegel 10 A
19 Rückfahrlicht 15 A
20 Scheibenwaschpumpe 10 A
21 Fernlicht, rechts 10 A
22 Fernlicht, links 10 A
23 Kennzeichenleuchte/Kontrollleuchte für Standlicht 5 A
24 Scheibenwischer 10 A
25 Sprühgeräte (Benzin) 10 A
26 Bremslichtschalter/ESP 10 A
27 Instrumententafel/Diagnose 5 A
28 Steuerung: Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung Schiebedach 10 A
29 Klimatronik 5 A
30 Frei …
31 Elektronisches Fenster, links 25 A
32 Zentralverriegelung steuern 15 A
33 Selbstgespeistes Alarmhorn 15 A
34 Aktuelle Versorgung 15 A
35 Offenes Dach 20 A
36 Elektrogebläseheizung/-belüftung des Motors 25 A
37 Pumpe/Scheinwerferwaschanlage 20 A
38 Nebelscheinwerfer, Nebelschlussleuchten 15 A
39 Benzinmotoreinheit steuern 15 A
40 Steuern Sie die Dieselmotoreinheit 20 A
41 Kraftstoffstandanzeige 15 A
42 Transformatorzündung 15 A
43 Abblendlicht, rechts 15 A
44 Elektrischer Fensterheber hinten links 25 A
45 Elektrischer Fensterheber vorne rechts 25 A
46 Scheibenwischer steuern 20 A
47 Steuern Sie die beheizte Heckscheibe 20 A
48 Blinker steuern 15 A
49 Feuerzeug 15 A
50 Aktueller Regensensor/Zentralverriegelung 20 A
51 Radio/CD/GPS 20 A
52 Horn 20 A
53 Abblendlicht, links 15 A
54 Elektrischer Fensterheber hinten rechts 25 A

Sicherungen unter dem Lenkrad im Relaishalter

Nr. Funktion Ampere
1 PTCs (Zusätzliche elektrische Heizung mit Luft) 40 A
2 PTCs (Zusätzliche elektrische Heizung mit Luft) 40 A
3 PTCs (Zusätzliche elektrische Heizung mit Luft) 40 A

Zuordnung der Sicherungen im Motorraum an der Batterie

Nr. Funktion Ampere
  Metallsicherungen (Diese Sicherungen sollten nur von einem technischen Servicecenter ausgetauscht werden):
1 Lichtmaschine/Zündung 175 A
2 Verteilungseingang potenzielle Passagierkabine 110 A
3 Servolenkungspumpe 50 A
4 SLP (Benzin)/Vorwärmen der Zündkerzen (Diesel) 50 A
5 Elektro-Heizlüfter/Klimaventilator 40 A
6 ABS-Steuerung 40 A

  Nichtmetallische Sicherungen:
7 ABS-Steuerung 25 A
8 Elektro-Heizlüfter/Klimaventilator 30 A
9 Frei
10 Verkabelungskontrolle 5 A
11 Klimafan 5 A
12 Frei
13 Steuern Sie das Jatco-Automatikgetriebe 5 A
14 Frei
15 Frei
16 Frei

Armaturenbrett (2006, 2007)

Diagramm des Sicherungskastens der Instrumententafel: SEAT Ibiza (2006, 2007)
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2006, 2007)

Nr. Funktion Ampere
1 Sekundärwasserpumpe 1,8 20 VT (T16) 15 A
2 ABS/ESP 10 A
3 Unbesetzt
4 Bremslicht, Kupplungsschalter, Relaisspulen 5 A
5 Motorsteuergerät (Benzin) 5 A
6 Rechtes Seitenlicht 5 A
7 Linkes Seitenlicht 5 A
8 Spiegelheizung 5 A
9 Lambdasonde 10 A
10 Signal „S“, Funkgerät 5 A
11 Elektrische Spiegelstromversorgung 5 A
12 Scheinwerferhöhenverstellung 5 A
13 Öldruck-/Füllstandsensor 5 A
14 Zusätzlicher Heizmotor/Kraftstoffpumpe 10 A
15 Automatische Getriebeeinheit 10 A
16 Beheizte Sitze 15 A
17 Motorsteuergerät 5 A
18 Instrumententafel/Heizung und Belüftung, Navigation, Scheinwerferhöhenverstellung. Elektrischer Spiegel 10 A
19 Rückfahrlicht 10 A
20 Scheibenwaschpumpe 10 A
21 Fernlicht, rechts 10 A
22 Fernscheinwerfer links 10 A
23 Kennzeichenbeleuchtung/Standlichtanzeige 5 A
24 Heckscheibenwischer 10 A
25 Einspritzdüsen (Kraftstoff) 10 A
26 Bremslichtschalter /ESP (Blinkersensor) 10 A
27 Instrumententafel/Diagnose 5 A
28 Einheit: Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung 10 A
29 Klimatronik 5 A
30 Stromversorgung Zentralverriegelung 5 A
31 Fensterhebersteuerung vorne links 25 A
32 Unbesetzt
33 Alarmhorn mit eigener Stromversorgung 15 A
34 Motorsteuergerät 15 A
35 Schiebedach 20 A
36 Motorlüfterheizung/Gebläse 25 A
37 Scheinwerferwaschpumpe 20 A
38 Nebelscheinwerfer vorn und hinten 15 A
39 Motorsteuergerät (Benzin) 15 A
40 Motorsteuergerät Diesel ♦ SOI Kraftstoffpumpe 30 A
41 Kraftstoffanzeige 15 A
42 Zündtransformator Motorsteuergerät T70 15 A
43 Abblendlicht (rechte Seite) 15 A
44 Fensterhebersteuerung hinten links 25 A
45 Fensterheber vorne rechts 25 A
46 Scheibenwischereinheit 20 A
47 Beheizbare Heckscheibeneinheit 20 A
48 Anzeigeeinheit 15 A
49 Zigarettenanzünder 15 A
50 Verriegelungseinheit 15 A
51 Radio/CD/GPS/Telefon 20 A
52 Horn 20 A
53 Abblendlicht (linke Seite) 15 A
54 Fensterheber rechts hinten 25 A

  Sicherungen unter dem Lenkrad im Relaishalter:
1 PTCs (Zusätzliche elektrische Heizung mit Luft) 40 A
2 PTCs (Zusätzliche elektrische Heizung mit Luft) 40 A
3 PTCs (Zusätzliche elektrische Heizung mit Luft) 40 A

Zuordnung der Sicherungen im Motorraum an der Batterie

Nr. Funktion Ampere
  Metallsicherungen (Diese Sicherungen dürfen nur in einem autorisierten Servicecenter ausgetauscht werden):
1 Lichtmaschine/Anlasser 175 A
2 Spannungsverteiler der Stromversorgung im Fahrzeug 110 A
3 Servolenkungspumpe 50 A
4 Zündkerzenvorwärmung (Diesel) 50 A
5 Elektrischer Heizlüfter/Klimaanlagenlüfter 40 A
6 ABS-Einheit 40 A

  Nichtmetallische Sicherungen:
7 ABS-Einheit 25 A
8 Elektrischer Heizlüfter/Klimaanlagenlüfter 30 A
9 ABS-Einheit 10 A
10 Kabelsteuergerät 5 A
11 Klima-Fan 5 A
12 Unbesetzt
13 Jatco-Einheit für Automatikgetriebe 5 A
14 Unbesetzt
15 Unbesetzt
16 Unbesetzt

Belegung Sicherungskasten und Relais Seat Ibiza | Baujahr 2008-2015

Farbkodierung von Sicherungen

Farbe Ampere
Grau 2 A
Lila 3 A
Hellbraun 5 A
Braun 7,5 A
Rot 10 A
Blau 15 A
Gelb 20 A
Weiß oder transparent 25 A
Grün 30 A
Orange 40 A

Standort des Sicherungskastens im Passagierabteil

Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter einer Blende.

Die Position der Sicherungen im Fahrgastraum: SEAT Ibiza (2008-2015)
Bild: Fuse-Box.info
Seat-Ibiza-Mk4_6J_20180225050151289
Bild: Fuse-Box.info

Standort des Sicherungskastens im Motorraum

Dieser befindet sich im Motorraum über der Batterie.

Die Position der Sicherungen im Motorraum: SEAT Ibiza (2008-2015)
Bild: Fuse-Box.info

Sicherungskastendiagramm im Armaturenbrett (2008)

Skoda-Fabia-Mk2_5J-2007-2014_20180210095718333
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2008)

Nr. Funktion Ampere
1 Servolenkung/Motorbetrieb 7,5 A
2 Instrumententafel/Heizung/Autoclima/Climatronic/Elektrochromspiegel/Druckschalter der Klimaanlage/Clima-Ventilator, Kisi 10 A
3 Benzinmotor-Steuergerät/Durchflussmesser/Dieselmotor-Steuergerät/Relaisspulen/Motorbetrieb 5 A
4 ABS/ESP-Schalter (Drehsensor) 10 A
5 Heizdüse für Rückfahrlicht 10 A
6 Diagnose 10 A
7 AIRBAG-Stromversorgung 5 A
8 Benzinmotorbetrieb / Bi-Turbo-Sekundärwasserpumpe 10 A
9 Pumpe reinigen 10 A
10 GRA (Geschwindigkeitsregler)/Kupplung (Benzin)/Bremsen (alle) 5 A
11 Unbesetzt
12 Automatikgetriebe 10 A
13 Nach Hause kommen 5 A
14 AFS-Scheinwerfer links 15 A
15 Rechte AFS-Scheinwerfer 15 A
16 AFS-Scheinwerfersteuergerät 15 A
17 Kennzeichenbeleuchtung ♦ Dimmer + Positionsanzeigeleuchte 5 A
18 Scheinwerfersteuerung 5 A
19 Elektronische Kontrolleinheit 5 A
20 Indikatoren 15 A
21 Lichtsteuerung 10 A
22 Elektronische Kontrolleinheit 5 A
23 Motoreinspritzmodul 5 A
24 Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung 10 A
25 Einparkhilfe 20 A
26 Abschlepphaken
27 12-Volt-Eingang/Zigarettenanzünder 15 A
28 Lambdasonde 10 A
29 Motorstromversorgung 20 A
30 Betrieb mit Benzinmotor 10 A
31 Benzinmotorbetrieb/Glühkerzen/Relaisspule/Bi-Turbo-Elektrolüfter 10 A
32 Dieselmotor-Steuergerät 15 A
33 Stromversorgung zum Kupplungsheizungsschalter 5 A
34 Kraftstoffsteuergerät / Versorgung des Bi-Turbo-Motors 15 A
35 Motorsteuergerät (Benzin) 15 A
36 Fernlicht, rechts 10 A
37 Fernscheinwerfer links 10 A
38 Beginnen Sie mit der Trennung der Stromversorgung 15 A
39 Heckscheibenwischer 10 A
40 Elektrischer Außenspiegel 15 A
41 Elektrischer Lüftermotor (Heizung/halbautomatische Klimaanlage/Klimatronik) 25 A
42 Horn 20 A
43 Instrumententafel/Diagnose 5 A
44 Scheibenwischer 20 A
45 Heckscheibenheizung 20 A
46 Radio/Telefon VDA/Bluetooth/Lenkradsteuerung 20 A
47 Climatronic/Autoklimatisierung 5 A
48 Verriegelungseinheit 15 A
49 Elektrischer Fensterheber vorn 30 A
50 Elektrische Fensterheber hinten 30 A
51 Spiegelheizung 5 A
52 Alarm-/Lautstärkesensor 15 A
53 Kraftstoffsteuergerät TF3 15 A
54 Rückfahrlicht für Automatikgetriebe 15 A
55 Transformator an 15 A
56 Bi-Turbo-Kraftstoffsteuergerät 15 A
57 Abblendlicht (rechte Seite) 15 A
58 Abblendlicht (linke Seite) 15 A

Sicherungen unter dem Lenkrad im Relaishalter (2008)

Nr. Funktion Ampere
  PTC-Sicherungen:
1 Zusätzliche elektrische Heizung mit Luft 40 A
2 Zusätzliche elektrische Heizung mit Luft 40 A
3 Zusätzliche elektrische Heizung mit Luft 40 A

  Sicherungen AUX 1:
1 Abblendlicht (linke Seite) 5 A
2 Abblendlicht (rechte Seite) 5 A
3 Automatikgetriebehebel

  AUX 2-Sicherungen:
1 Panoramadach 20 A
2 Regensensor 5 A
3 Scheinwerferwaschpumpe 20 A

Motorraum (2008)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2008)
Bild: Fuse-Box.info

Zuordnung der Sicherungen im Motorraum an der Batterie (2008)

Nr. Funktion Ampere
  Metallsicherungen (Diese Sicherungen können nur in einem autorisierten Servicecenter ausgetauscht werden):
1 Generator 175 A
2 Fachinnenversorgung 110 A
3 Servolenkungspumpe 40 A
4 ABS-Einheit 40 A
5 Elektro-Heizlüfter/Klima-Heizung/Ventilator 50 A
6 Glühkerzenvorwärmung (Diesel) / Getriebesteuergerät 40 A

  Nichtmetallische Sicherungen:
1 ABS-Einheit 25 A
2 Elektrogebläse-Klimaheizung/-Lüfter 30 A
3 Klimafan 5 A
4 ABS-Einheit 10 A
5 Elektronische Kontrolleinheit 5 A
6 Einspritzmodul 5 A

Armaturenbrett (2009)

Skoda-Fabia-Mk2_5J-2007-2014_20180210095718333
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2009)

Nr. Funktion Ampere
1 Servolenkung/Motorbetrieb 7,5 A
2 Diagnose/Heizung/Autoklimaanlage/CIimatronic/Elektrischer Blendschutzspiegel/Navigator/Klimadruckschalter/Klimaventilator, Kisi 10 A
3 Benzinmotor-Steuergerät/Durchflussmesser/Dieselmotor-Steuergerät/Relaisspulen/Motorbetrieb 5 A
4 ABS/ESP-Schalter (Drehsensor) 10 A
5 Heizdüse für Rückfahrlicht 10 A
6 Instrumententafel 5 A
7 Nebelschlussleuchte 5 A
8 Unbesetzt
9 Scheinwerferhebel 10 A
10 Scheinwerferhebel/Kupplung (Benziner)/Bremsen (alle) 5 A
11 Airbag-Steuergerät 5 A
12 Automatikgetriebe/Scheinwerferhebel 10 A
13 Außenspiegelsteuerung 5 A
14 AFS-Scheinwerfer links 15 A
15 Rechte AFS-Scheinwerfer 15 A
16 Gepäckraumsteckdose 15 A
17 Kennzeichenbeleuchtung / Dimmer / Standlicht-Kontrollleuchte 5 A
18 Dimmer 5 A
19 Elektronische Kontrolleinheit 5 A
20 Indikatoren 15 A
21 Lichtsteuerung, Instrumententafel 5 A
22 Elektronisches Steuergerät, beheizte Spiegel 5 A
23 Motoreinspritzmodul/ Regensensor/ Schalthebel/ Starterrelais 7,5 A
24 Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung 10 A
25 Einparkhilfe 5 A
26 Abschlepphaken
27 12-Volt-Eingang/Zigarettenanzünder 15 A
28 Lambdasonde 10 A
29 Motorstromversorgung 20 A
30 Betrieb mit Benzinmotor 10 A
31 Benzinmotorbetrieb/Glühkerzen/Relaisspule/Bi-Turbo-Elektrolüfter 10 A
32 Dieselmotor-Steuergerät 15 A
33 Stromversorgung zum Kupplungsheizungsschalter 5 A
34 Kraftstoffsteuergerät / Versorgung des Bi-Turbo-Motors 15 A
35 Steuergerät für Sitzheizung 25 A
36 Fernlicht, rechts/ Coming Home 10 A
37 Fernscheinwerfer links 10 A
38 Elektrischer Lüftermotor 30 A
39 Unbesetzt
40 Unbesetzt
41 Unbesetzt
42 Horn 20 A
43 Panoramadach 30 A
44 Scheibenwischer 20 A
45 Heckscheibenheizung 20 A
46 Radio/Telefon VDA/Bluetooth/Lenkradsteuerung 20 A
47 Climatronic/Autoklimatisierung 5 A
48 Verriegelungseinheit 15 A
49 Elektrischer Fensterheber vorn 30 A
50 Elektrische Fensterheber hinten 30 A
51 Steuergerät für Automatikgetriebe 30 A
52 Alarm-/Lautstärkesensor 15 A
53 EKP-Pumpenrelais 15 A
54 Rückfahrlicht für Automatikgetriebe, Nebelscheinwerfer 15 A
55 Transformator an 15 A
56 Heckscheibenwischer 10 A
57 Abblendlicht (rechte Seite) 15 A
58 Abblendlicht (linke Seite) 15 A

Sicherungen unter dem Lenkrad im Relaishalter (2009)

Nr. Funktion Ampere
  PTC-Sicherungen:
1 Zusätzliche elektrische Heizung mit Luft 40 A
2 Zusätzliche elektrische Heizung mit Luft 40 A
3 Zusätzliche elektrische Heizung mit Luft 40 A

  Sicherungen AUX 1:
1 Abblendlicht (linke Seite) 15 A
2 Abblendlicht (rechte Seite) 15 A
3 Scheinwerferwaschpumpe 20 A

  AUX 3-Sicherungen:
1 Anhängersteuergerät 15 A
2 Anhängersteuergerät 20 A
3 Anhängersteuergerät 20 A

Motorraum (2009)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2009)
Bild: Fuse-Box.info

Zuordnung der Sicherungen im Motorraum an der Batterie (2009)

Nr. Funktion Ampere
1 ABS-Einheit 25 A
2 Elektrogebläse-Klimaheizung/-Lüfter 30 A
3 Klimafan 5 A
4 ABS-Einheit 10 A
5 Elektronische Kontrolleinheit 5 A
6 Einspritzmodul 30 A

Armaturenbrett (2010)

Skoda-Fabia-Mk2_5J-2007-2014_20180210095718333
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2010)

Nr. Funktion Ampere
1 Servolenkung/Motorbetrieb 7,5 A
2 Diagnose/Heizung/Autoclimate/Climatronic/Elektr. Abblendspiegel/Navigator/Klimadruckschalter/Klimaventilator/Kisi/AFS-Steuergerät/Coming-Home-Relais/Soundaktor 10 A
3 Benzinmotor-Steuergerät/Durchflussmesser/Dieselmotor-Steuergerät/Relaisspulen/Motorbetrieb/Bi-Turbo-Kraftstoffsteuergerät 5 A
4 ABS/ESP-Schalter (Drehsensor)/Lichthebel 10 A
5 Rückfahrlicht/Heizdüsen 10 A
6 Instrumententafel 5 A
7 Nebelschlussleuchte 7,5 A
8 Unbesetzt
9 Scheinwerferhebel 10 A
10 Scheinwerferhebel/Kupplung (Benziner)/Bremsen (alle) 5 A
11 Airbag-Steuergerät 5 A
12 Automatikgetriebe/Scheinwerferhebel 10 A
13 Außenspiegelsteuerung 5 A
14 AFS-Scheinwerfer links 15 A
15 AFS-Scheinwerfer rechts 15 A
16 Unbesetzt
17 Kennzeichenbeleuchtung / Dimmer / Standlicht-Kontrollleuchte 5 A
18 Dimmer 5 A
19 Elektronische Kontrolleinheit 5 A
20 Blinker 15 A
21 Lichtsteuerung, Instrumententafel 5 A
22 Elektronisches Steuergerät, beheizte Spiegel 5 A
23 Motoreinspritzmodul/Regensensor/Automatikschalthebel/Starterrelais 7,5 A
24 Handschuhfachbeleuchtung, Gepäckraumbeleuchtung, Innenbeleuchtung 10 A
25 Einparkhilfe 5 A
26 Abschlepphaken
27 Unbesetzt
28 Lambdasonde 10 A
29 Motorstromversorgung 20 A
30 Betrieb mit Benzinmotor 10 A
31 Benzinmotorbetrieb/Glühkerzen/Relaisspule/Bi-Turbo-Elektrolüfter 10 A
32 Motorsteuergerät 15 A
33 Stromversorgung des Kupplungsschalters/Vorglührelais/Servosensor 5 A
34 Kraftstoffsteuergerät / Versorgung des Bi-Turbo-Motors 15 A
35 Unbesetzt
36 Fernlicht, rechts 10 A
37 Fernlicht, links/Coming Home 10 A
38 Elektrischer Lüftermotor 30 A
39 Unbesetzt
40 12-Volt-Eingang/Zigarettenanzünder 15 A
41 Steuergerät für Sitzheizung / Getränkehalter 25 A
42 Horn 20 A
43 Panoramadach 30 A
44 Scheibenwischer 20 A
45 Heizbare Heckscheibe 30 A
46 Radio/Telefon VDA/Bluetooth/Lenkradsteuerung 20 A
47 Climatronic/Autoklimatisierung 5 A
48 Verriegelungseinheit 25 A
49 Elektrischer Fensterheber vorn 30 A
50 Elektrische Fensterheber hinten 30 A
51 Steuergerät für Automatikgetriebe 30 A
52 Alarm-/Lautstärkesensor 15 A
53 Elektrokinetisches Pumpenrelais/Bi-Turbo-Kraftstoffsteuergerät 15 A
54 Rückfahrlicht für Automatikgetriebe, Nebelscheinwerfer 15 A
55 Transformator an 15 A
56 Heckscheibenwischer 10 A
57 Abblendlicht (rechte Seite) 15 A
58 Abblendlicht (linke Seite) 15 A

Sicherungen unter dem Lenkrad im Relaishalter (2010)

Nr. Funktion Ampere
  PTC-Sicherungen:
1 Zusätzliche elektrische Heizung mit Luft 40 A
2 Zusätzliche elektrische Heizung mit Luft 40 A
3 Zusätzliche elektrische Heizung mit Luft 40 A

  Sicherungen AUX 1:
1 Abblendlicht (linke Seite) 15 A
2 Abblendlicht (rechte Seite) 15 A
3 Scheinwerferwaschpumpe 20 A

  AUX 3-Sicherungen:
1 Anhängersteuergerät 15 A
2 Anhängersteuergerät 20 A
3 Anhängersteuergerät 20 A

Motorraum (2010)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2010)
Bild: Fuse-Box.info

Zuordnung der Sicherungen im Motorraum an der Batterie (2010)

Nr. Funktion Ampere
1 ABS-Einheit 25 A
2 Elektrogebläse-Klimaheizung/-Lüfter 30 A
3 Klimafan 5 A
4 ABS-Einheit 10 A
5 Elektronische Kontrolleinheit 5 A
6 Einspritzmodul 30 A

Armaturenbrett (2011)

Skoda-Fabia-Mk2_5J-2007-2014_20180210095718333
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2011)

Nr. Funktion Ampere
1 Servolenkung/Motorbetrieb 7,5 A
2 Diagnose/Heizung/Automatik/Climatronic/Elektr. Blendschutzspiegel/Navigator/Klimadruckschalter/Klimaventilator/Kisi/AFS-Steuergerät/Coming-Home-Relais/Soundaktor 10 A
3 Benzinmotor-Steuergerät/Durchflussmesser/Dieselmotor-Steuergerät/Relaisspulen/Motorbetrieb/Bi-Turbo-Kraftstoffsteuergerät 5 A
4 ABS/ESP-Schalter (Drehsensor)/Lichthebel 10 A
5 Rückfahrlicht/Heizdüsen 10 A
6 Instrumententafel 5 A
7 Nebelschlussleuchte 7,5 A
8 Unbesetzt
9 Scheinwerferhebel 10 A
10 Scheinwerferhebel/Kupplung (Benziner)/Bremsen (alle) 5 A
11 Airbag-Steuergerät 5 A
12 Automatikgetriebe/Scheinwerferhebel 10 A
13 Außenspiegelsteuerung 5 A
14 AFS-Scheinwerfer links 15 A
15 AFS-Scheinwerfer rechts 15 A
16 Unbesetzt
17 Kennzeichenbeleuchtung / Dimmer / Standlicht-Kontrollleuchte 5 A
18 Dimmer 5 A
19 Elektronische Kontrolleinheit 5 A
20 Blinker 15 A
21 Lichtsteuerung, Instrumententafel 5 A
22 Elektronisches Steuergerät, beheizte Spiegel 5 A
23 Motoreinspritzmodul/Regensensor/Automatikschalthebel/Starterrelais 7,5 A
24 Handschuhfachbeleuchtung, Gepäckraumbeleuchtung, Innenbeleuchtung 10 A
25 Einparkhilfe 5 A
26 Abschlepphaken
27 Unbesetzt
28 Lambdasonde 10 A
29 Motorstromversorgung 20 A
29 Vakuumpumpe (LPG) 15 A
30 Betrieb mit Benzinmotor 10 A
31 Benzinmotorbetrieb/Glühkerzen/Relaisspule/Bi-Turbo-Elektrolüfter 10 A
32 Motorsteuergerät 15 A
33 Stromversorgung des Kupplungsschalters/Vorglührelais/Servosensor 5 A
34 Kraftstoffsteuergerät / Versorgung des Bi-Turbo-Motors 15 A
35 Unbesetzt
36 Fernlicht, rechts 10 A
37 Linkes Fernlicht / Coming Home / Fernlichtrelais (automatisches Einschalten des Lichts) 10 A
38 Elektrischer Lüftermotor 30 A
39 Unbesetzt
40 12-Volt-Eingang/Zigarettenanzünder 15 A
41 Steuergerät für Sitzheizung / Getränkehalter 25 A
42 Horn 20 A
43 Panorama-Schiebedach 30 A
44 Scheibenwischer 20 A
45 Heizbare Heckscheibe 30 A
46 Radio / VDA-Telefon / Bluetooth / Lenkradsteuerung / DC/DC-Wandler für Start/Stopp 20 A
47 Climatronic/Autoklimatisierung 5 A
48 Verriegelungseinheit 25 A
49 Elektrischer Fensterheber vorn 25 A
50 Elektrische Fensterheber hinten 30 A
51 Steuergerät für Automatikgetriebe 30 A
52 Alarm-/Lautstärkesensor 15 A
53 Elektrokinetisches Pumpenrelais/Bi-Turbo-Kraftstoffsteuergerät 15 A
54 Rückfahrlicht für Automatikgetriebe, Nebelscheinwerfer 15 A
55 Transformator an 15 A
56 Heckscheibenwischer 10 A
57 Abblendlicht (rechte Seite) 15 A
58 Abblendlicht (linke Seite) 15 A

Sicherungen unter dem Lenkrad im Relaishalter (2011)

Nr. Funktion Ampere
  PTC-Sicherungen:
1 Zusätzliche elektrische Heizung mit Luft 40 A
2 Zusätzliche elektrische Heizung mit Luft 40 A
3 Zusätzliche elektrische Heizung mit Luft 40 A

  AUX1-Sicherungen:
1 Linke Taglicht-AFS-Lampe 15 A
1 Navigator, Bluetooth, MDI, Funksteuerhebel 20 A
2 Rechte Taglicht-AFS-Lampe 15 A
2 Instrumententafel / ESP-Relais 5 A
3 Scheinwerferwaschpumpe 20 A

  AUX 3-Sicherungen:
1 Anhängersteuergerät 15 A
2 Anhängersteuergerät 20 A
3 Anhängersteuergerät 20 A

Motorraum (2011)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2011)
Bild: Fuse-Box.info

Zuordnung der Sicherungen im Motorraum an der Batterie (2011)

Nr. Funktion Ampere
S1 ABS-Einheit 25 A
S2 Elektrogebläse-Klimaheizung/-Lüfter 30 A
S3 Steuergerät für Automatikgetriebe 30 A
S4 ABS-Einheit 10 A
S5 Elektronische Kontrolleinheit 5 A
S6 Einspritzmodul 30 A

Armaturenbrett (2012)

Skoda-Fabia-Mk2_5J-2007-2014_20180210095718333
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2012)

Nr. Funktion Ampere
1 Servolenkung/Motorbetrieb/Durchflussmesser 7,5 A
2 Diagnose/Heizung/Autoclimate/Climatronic/Elektr. Abblendspiegel/Navigator/Klimadruckschalter/Klimaventilator/AFS-Steuergerät/Coming-Home-Relais/Soundaktor/CCS 10 A
3 Benzinmotor-Steuergerät/Dieselmotor-Steuergerät/Relaisspulen/Motorbetrieb/Bi-Turbo-Kraftstoffsteuergerät 5 A
4 ABS-ESP-Steuergerät/RKA-Schalter/Gateway-Steuergerät/ESP-Relais/Rotationssensor 10 A
5 Rückfahrlicht/Heizdüsen 10 A
6 Instrumententafel 5 A
7 Retro-Nebelscheinwerfer/Start-Stopp-Relais 7,5 A
8 Schaltwippen am Lenkrad für Automatikgetriebe 2 A
9 Scheinwerferhebel/Scheibenwischerschalter 10 A
10 Stromversorgung des elektronischen BCM-Steuergeräts 5 A
11 Airbag-Steuergerät 5 A
12 Automatikgetriebe/LPG-System 10 A
13 Außenspiegelsteuerung 5 A
14 AFS-Scheinwerfer links 15 A
15 AFS-Scheinwerfer rechts 15 A
16 Unbesetzt
17 Kennzeichenbeleuchtung 5 A
18 Pumpe reinigen 7,5 A
19 Elektronische Kontrolleinheit 5 A
20 Blinker/Bremslichter 15 A
21 Lichtsteuerung, Instrumententafel 5 A
22 Beheizte Spiegel 5 A
23 Motoreinspritzmodul/Regensensor/Automatikschalthebel/Hauptbenzinrelais 7,5 A
24 Gepäckraumbeleuchtung, Innenbeleuchtung, Handschuhfachbeleuchtung 10 A
25 Einparkhilfe 5 A
26 Abschlepphaken
27 Scheinwerfersteuerung 5 A
28 Lambdasonde 10 A
29 Vakuumpumpe/LPG-Stromversorgung 15 A
30 Motormagnetspulen/Zusatzheizungsrelais/Drucksensor/AKF-Ventil 15 A
31 Benzinmotorbetrieb/Glühkerzen/Relaisspule/Elektrolüfter/Sekundärwasserpumpenrelais 10 A
32 Motorsteuergerät 15 A
33 Kupplungsschaltersensor/Zusatzheizungsrelaisspule/Servosensor 5 A
34 Kraftstoffsteuergerät / Vakuumpumpe 15 A
35 Unbesetzt
36 Fernlicht, rechts 10 A
37 Fernscheinwerfer links 10 A
38 Motorheizung 30 A
39 Unbesetzt
40 12-Volt-Eingang/Zigarettenanzünder 15 A
41 Steuergerät für Sitzheizung / Getränkehalter 25 A
42 Horn 20 A
43 Panorama-Schiebedach 30 A
44 Scheibenwischer 20 A
45 Heizbare Heckscheibe 30 A
46 Radio / Bluetooth / USB + AUX-ln / DC-DC-Wandler für Start-Stopp 20 A
47 Climatronic / Autoclima / Gateway / Diagnose / Automatikgetriebe (ZSS-Sperre) 5 A
48 Verriegelungseinheit 25 A
49 Elektrische Fensterheber (vorne) 25 A
50 Elektrische Fensterheber hinten 30 A
51 Steuergerät für Automatikgetriebe 25 A
52 Alarm 15 A
53 Elektrokinetisches Pumpenrelais/Bi-Turbo-Kraftstoffsteuergerät 15 A
54 Rückfahrlicht für Automatikgetriebe/Nebelscheinwerfer/Kurvenlicht 15 A
55 Transformator an 15 A
56 Heckscheibenwischer 10 A
57 Abblendlicht (rechte Seite) / Tageslicht 15 A
58 Abblendlicht (nach links) / Tageslicht 15 A

Sicherungen unter dem Lenkrad im Relaishalter (2012)

Nr. Funktion Ampere
  PTC-Sicherungen:
1 Zusätzliche elektrische Heizung mit Luft 40 A
2 Zusätzliche elektrische Heizung mit Luft 40 A
3 Zusätzliche elektrische Heizung mit Luft 40 A

  Sicherungen AUX 1:
1 Linke Taglicht-AFS-Lampe 15 A
1 Navigator, Bluetooth, MDI, Funksteuerhebel 20 A
2 Rechte Taglicht-AFS-Lampe 15 A
2 Instrumententafel / ESP-Relais 5 A
3 Scheinwerferwaschpumpe 20 A

  AUX 3-Sicherungen:
1 Anhängersteuergerät 15 A
2 Anhängersteuergerät 20 A
3 Anhängersteuergerät 20 A

Motorraum (2012)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2012)
Bild: Fuse-Box.info

Belegung der Sicherungen im Motorraum an der Batterie (2012)

Nr. Funktion Ampere
S1 ABS-ESP-Steuergerät 25 A
S2 Elektrogebläse-Klimaheizung/-Lüfter 30 A
S3 Steuergerät für Automatikgetriebe 30 A
S4 ABS-ESP-Steuergerät 10 A
S5 Elektronische Kontrolleinheit 5 A
S6 Einspritzmodul 30 A


Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!

Kommentar schreiben!



Belegung Sicherungskasten und Relais Seat Ibiza | Baujahr 2016-2017

Farbkodierung von Sicherungen

Farbe Ampere
Schwarz 1 A
Lila 3 A
Hellbraun 5 A
Braun 7,5 A
Rot 10 A
Blau 15 A
Gelb 20 A
Weiß oder transparent 25 A
Grün 30 A
Orange 40 A

Standort des Sicherungskastens im Cockpit

Die Position der Sicherungen im Fahrgastraum: SEAT Ibiza (2016, 2017)
Bild: Fuse-Box.info

Die Sicherungen befinden sich auf der linken Seite der Instrumententafel (hinter der Verkleidung).

Seat-Ibiza-Mk4_6J_20180225050042425
Bild: Fuse-Box.info

Motorraum

Die Position der Sicherungen im Motorraum: SEAT Ibiza (2016, 2017)
Bild: Fuse-Box.info
Seat-Ibiza-Mk4_6J_20180225050050632
Bild: Fuse-Box.info

Sicherungskastendiagramm Armaturenbrett (2016)

Diagramm des Sicherungskastens der Instrumententafel: SEAT Ibiza (2016)
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2016)

Nr. Funktion Ampere
1 Linke Lichter 40 A
2 Zentralverriegelung 40 A
3 Leistung C63 (30 Leistung) 30 A
4 PTC-Relais (Motorglühen) 50 A
5 Linker Säulenstecker A Pin 22 (Motor zum Schließen des Fensters auf der Fahrerseite) 30 A
6 Zum Schließen des hinteren linken Fensters (motorisch) 30 A
7 Horn 20 A
9 Panoramadach 30 A
10 Aktive Federung 7,5 A
11 Relais der Scheinwerferwaschanlage 30 A
12 MIB-Anzeige 5 A
13 (RL-15) SIDO KI.15 Versorgung (Eingänge 29 und 55) 30 A
14 Zündschlüssel abziehen, Diagnose, Scheinwerferhebel (Blinker), Abblend-/Seitenlicht einschalten (Rundumleuchte) 7,5 A
15 Luft- und Wärmeregelung (Zufuhr), Automatikgetriebehebel 7,5 A
16 Instrumententafel 5 A
17 DWA-Sensor, Alarmhorn 7,5 A
23 Doppelte Scheibenreinigerpumpe 7,5 A
24 Motorheizung, Heizungsschaltkasten (Versorgung) 30 A
26 12V-Relaissockel 5 A
27 Heckscheibenwischermotor 15 A
28 Feuerzeug 20 A
29 Airbag-Steuergerät, Airbag-Deaktivierungswarnleuchte 10 A
30 Rückwärtsgang, Spiegeljoysticks, RKA, Einschalten der Sitzheizung, int. Druck-AC, Heizung AC-Steuerung (Versorgung), elektrochromer Spiegel, PDC-Steuerung, Einschalten der Nebelscheinwerfer vorne und hinten (Rundumleuchten). 7,5 A
31 Tankanzeige 5 A
32 AFS-Scheinwerfer, Scheinwerferregler (Signal und Einstellung), LWR Cent, Diagnose, vorderer Scheinwerferhebel (einschalten), Dimmer (Scheinwerfereinstellung) 7,5 A
33 Start-Stopp-Relais, Kupplungssensor 5 A
34 Beheizte Düsen 5 A
35 Zusätzliche Diagnose 10 A
36 Beheizte Sitze 10 A
37 Soundaktor-Steuereinspeisung, GRA-Einspeisung, Kuhlerlufter-Zentraleinspeisung 5 A
38 Rechte Lichter A/66-Einspeisung 40 A
39 ABS-Pumpe (hintere Batterie) 40 A
41 Heizbare Heckscheibe 30 A
42 Fensterhebersteuerung auf der Beifahrerseite 30 A
43 Fensterhebersteuerung hinten rechts 30 A
44 Rückfahrkamera 10 A
45 Scheibenwischervorschubhebel, Diagnose 10 A
46 Zusätzliche Steckdose für den Gepäckraum 20 A
47 ABS Ventil (hintere Batterie) 25 A
49 EKP TDI-Relais (Kraftstoffpumpenvorschub) 30 A
49 EKP MPI-Relais (Kraftstoffpumpenvorschub) 20 A
49 Steuerung des TFSI-Pumpenmessers 15 A
50 Multimedia-Radio (Stromversorgung) 20 A
51 Beheizte Spiegel 10 A
53 Regensensor 5 A
54 30 ZAS (Zündschalter) 5 A
55 Beheizte Sitze 10 A

  Steuerkasten 2:
1 Lambda-Sensoren 15 A
2 Vakuumpumpenmotor 20 A
2 Vorverkabelter Motor (Kühlmittelpumpe, variabler Ventilverteiler, Aktivkohle-Magnetventilfilter, Druckventil, Sekundärlufteinlassventil) 10 A

Motorraum (2016)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2016)
Bild: Fuse-Box.info

Belegung der Sicherungen im Motorraum (2016)

Nr. Funktion Ampere
1 Lüfter, Kondensator 40 A
1 TK8-Lüfter, Kondensator 50 A
2 Glühkerzen 50 A
3 ABS-Pumpe 40 A
3 EMBOX2-13 (TA8) 20 A
4 PTC-Glühphase 2 50 A
5 PTC-Glühphase 3 50 A
6 BDM, 30 Ref 5 A
7 MSG (KL30) 7,5 A
8 Scheibenwischer 30 A
9 Automatische Getriebesteuerung, AQ160-Steuerbox 30 A
10 ABS-Ventil 25 A
10 EMBOX2-11 (TA8) 5 A
12 Einspritzdüsen, TDI-Kraftstoffdosierregler, TA8-Abgastemperatursensor 10 A
13 Servosensor 5 A
14 Kühlmittelpumpe hohe/niedrige Temperatur, Anzeige (Relais EKP) 10 A
15 50 steuert Motordiagnose 5 A
16 Anlasser 30 A
17 Steuert Motor (MSG KL87) 20 A
18 PTC-Relais, TOG-Sensor, Motorventile, PWM-Lüfter 10 A
19 AUX-Sicherungen im Innenraum 30 A
20 Glühkerzenrelais, Heizrohr 5 A
20 Zündspule 20 A

Armaturenbrett (2017)

Diagramm des Sicherungskastens der Instrumententafel: SEAT Ibiza (2017)
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2017)

Nr. Funktion Ampere
1 Linke Lichter 40 A
2 Zentralverriegelung 40 A
3 Leistung C63 (30 Leistung) 30 A
4 PTC-Relais (Motorglühen) 50 A
5 Linker Säulenstecker A Pin 22 (Motor zum Schließen des Fensters auf der Fahrerseite) 30 A
6 Zum Schließen des hinteren linken Fensters (motorisch) 30 A
7 Horn 20 A
9 Panoramadach 30 A
10 Aktive Federung 7,5 A
11 Relais der Scheinwerferwaschanlage 30 A
12 MIB-Anzeige 5 A
13 (RL-15) SIDO KI.15 Versorgung (Eingänge 29 und 55) 30 A
14 Zündschlüssel abziehen, Diagnose, Scheinwerferhebel (Blinker), Abblend-/Seitenlicht einschalten (Rundumleuchte) 7,5 A
15 Luft- und Wärmeregelung (Zufuhr), Automatikgetriebehebel 7,5 A
16 Instrumententafel 5 A
17 DWA-Sensor, Alarmhorn 7,5 A
23 Doppelte Scheibenreinigerpumpe 7,5 A
24 Motorheizung, Heizungsschaltkasten (Versorgung) 30 A
26 12V-Relaissockel 5 A
27 Heckscheibenwischermotor 15 A
28 Feuerzeug 20 A
29 Airbag-Steuergerät, Airbag-Deaktivierungswarnleuchte 10 A
30 Rückwärtsgang, Spiegeljoysticks, RKA, Einschalten der Sitzheizung, int. Druck-AC, Heizung AC-Steuerung (Versorgung), elektrochromer Spiegel, PDC-Steuerung, Einschalten der Nebelscheinwerfer vorne und hinten (Rundumleuchten). 7,5 A
31 Tankanzeige 5 A
32 AFS-Scheinwerfer, Scheinwerferregler (Signal und Einstellung), LWR Cent, Diagnose, vorderer Scheinwerferhebel (einschalten), Dimmer (Scheinwerfereinstellung) 7,5 A
33 Start-Stopp-Relais, Kupplungssensor 5 A
34 Beheizte Düsen 5 A
35 Zusätzliche Diagnose 10 A
36 Beheizte Sitze 10 A
37 Soundaktor-Steuereinspeisung, GRA-Einspeisung, Kuhlerlufter-Zentraleinspeisung 5 A
38 Rechte Lichter A/66-Einspeisung 40 A
39 ABS-Pumpe (hintere Batterie) 40 A
41 Heizbare Heckscheibe 30 A
42 Fensterhebersteuerung auf der Beifahrerseite 30 A
43 Fensterhebersteuerung hinten rechts 30 A
44 Rückfahrkamera 10 A
45 Scheibenwischervorschubhebel, Diagnose 10 A
46 Zusätzliche Steckdose für den Gepäckraum 20 A
47 ABS Ventil (hintere Batterie) 25 A
49 EKP TDI-Relais (Kraftstoffpumpenvorschub) 30 A
49 EKP MPI-Relais (Kraftstoffpumpenvorschub) 20 A
49 Steuerung des TFSI-Pumpenmessers 15 A
50 Multimedia-Radio (Stromversorgung) 20 A
51 Beheizte Spiegel 10 A
53 Regensensor 5 A
54 30 ZAS (Zündschalter) 5 A
55 Beheizte Sitze 10 A

Motorraum (2017)

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2017)
Bild: Fuse-Box.info

Belegung der Sicherungen im Motorraum (2017)

Nr. Funktion Ampere
1 Lüfter, Kondensator 40 A
1 TK8-Lüfter, Kondensator 50 A
2 Glühkerzen 50 A
3 ABS-Pumpe 40 A
2 EMBOX2-13 (TA8) 20 A
4 PTC-Glühphase 2 40 A
5 PTC-Glühphase 3 40 A
6 BDM, 30 Ref 5 A
7 MSG (KUO) 7,5 A
8 Scheibenwischer 30 A
9 Automatische Getriebesteuerung, AQ160-Steuerbox 30 A
10 ABSVentil 25 A
10 EMBOX2-11 (TA8) 5 A
11 Vakuumpumpenmotor 20 A
12 Einspritzdüsen
12 TDI-Kraftstoffdosierungseinsteller, TA8-Abgastemperatursensor 10 A
13 Servosensor 5 A
14 Kühlmittelpumpe hohe/niedrige Temperatur, Anzeige (Relais EKP) 10 A
15 50 steuert Motordiagnose 5 A
16 Anlasser 30 A
17 Steuert Motor (MSG KL87) 20 A
18 PTC-Relais, TOG-Sensor, Motorventile, PWM-Lüfter 10 A
19 Lambda-Sensoren 15 A
20 Glühkerzenrelais, Heizrohr 5 A
20 Zündspule 20 A
20 Vorverkabelter Motor (Kühlmittelpumpe, variabler Ventilverteiler, Aktivkohle-Magnetventilfilter, Druckventil, Sekundärlufteinlassventil) 10 A

Belegung Sicherungskasten und Relais Seat Ibiza | Baujahr 2017-2019

Farbkodierung von Sicherungen

Farbe Ampere
Schwarz 1 A
Lila 3 A
Hellbraun 5 A
Braun 7,5 A
Rot 10 A
Blau 15 A
Gelb 20 A
Weiß oder transparent 25 A
Grün 30 A
Orange 40 A

Standort des Sicherungskastens im Cockpit

Die Position der Sicherungen im Fahrgastraum: SEAT Ibiza (2017, 2018-...)
Bild: Fuse-Box.info

Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Seat-Ibiza-Mk5-2017-2018
Bild: Fuse-Box.info

Motorraum

Die Position der Sicherungen im Motorraum: SEAT Ibiza (2017, 2018-...)
Bild: Fuse-Box.info
Seat-Ibiza-Mk5-2017-2018
Bild: Fuse-Box.info

Sicherungskastendiagramm Armaturenbrett (2017)

Diagramm des Sicherungskastens der Instrumententafel: SEAT Ibiza (2017)
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2017)

Nr. Funktion Ampere
1 Abschlepphaken 20 A
3 Tonverstärker 30 A
5 Panoramadach 30 A
6 Zentralverriegelung 40 A
8 Climatronic-Frischluftventilator 30 A
10 Abschlepphaken 20 A
11 CNG-Magnetventile 7,5 A
13 Schalter für Licht, LSS- und SMLS-Lenksäule, Diagnoseanschluss, Regen-/Lichtsensor 7,5 A
14 LSS-Lenksäule: sauberere Kontrolle 10 A
15 Instrumententafel 7,5 A
16 Einspeisung der rechten Lichter 40 A
17 Elektrische Fensterheber an der linken Tür 30 A
18 Scheibenwischer 30 A
19 Radio, Multimediasystem 25 A
20 Heizbare Heckscheibe 30 A
21 SCR-Steuergerät 30 A
23 Rückfahrkamera 7,5 A
24 Telefondock, Anschluss für externe Audioquelle (Doppelter USB-Aux-Eingang), Telefonverstärker, MIB-Bildschirm 7,5 A
25 Elektronische Lenksäule (MFL) 7,5 A
26 Tor 7,5 A
27 Steuereinheit für aktive Federung 7,5 A
28 DWA-Sensor 7,5 A
29 DWA-Horn 7,5 A
31 9AA/9AB Klimasteuergerät 7,5 A
31 9AK Climatronic-Steuergerät 15 A
32 LSS-Lenksäule, ohne Kessy 7,5 A
33 Elektrische Fensterheber an der rechten Tür 30 A
35 Einspeisung der linken Lichter 40 A
36 Hupensignal 20 A
37 Steuergerät für Sitzheizung 30 A
38 BCM Power C63 30 A
39 BSD, PDC.MRR 10 A
40 Lichtschalter, Diagnoseanschluss, Leuchtweitenregulierung, LSS-Lenksäule: Beleuchtung, Halogenscheinwerfer, Rückfahrschalter 7,5 A
41 Elektrochromer Spiegel, Verstellung der Außenspiegel nicht eingeklappt. 7,5 A
42 Kupplungspedal, Anlasserrelais, CNG/SCR-Relaisspule 7,5 A
43 DWP-Relaisspule, Fensterwaschmotor 15 A
44 Airbag 7,5 A
45 Leimo Plus Linker Scheinwerfer 7,5 A
46 Leimo Plus rechter Scheinwerfer 7,5 A
48 Lenksäulenverriegelung, Kessy-Steuergerät 7,5 A
49 SCR-Relaisspule 7,5 A
51 AA-Drucksensor, beheizte Düsen 7,5 A
53 Automatikgetriebehebel, ZSS 7,5 A
55 Feuerzeug 30 A
56 Gebläse 30 A
58 Doppelte Wasserpumpe 7,5 A
59 Beheizte Rückspiegel 10 A
60 Abschlepphaken 30 A
61 Abschlepphaken 30 A

Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2017)
Bild: Fuse-Box.info

Belegung der Sicherungen im Motorraum (2017)

Nr. Funktion Ampere
1 Motoreinspritzmodul 30 A
2 Kraftstoffdosierventil CTJ4/T6P/TJ7), Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruck-Einstellventil (TJ1), Kühlventil AGR (TJ1), Hoch- und Niedrigwasserpumpen (TJ1) 7,5 A
3 Lambda-Sensoren 15 A
4 Benzinmotorpumpenrelais (MPI), Messgerätesteuergerät (TSI und Diesel) 15 A
5 Druckwandler, EPW-Magnetventil, TOG-Sensor, PWM-Lüfter, variabler Ventilverteiler, Aktivkohleventil und Öldruckventil (TSI) 15 A
6 Zündspulen (MPI und TSI) 30 A
6 Vorglühkerzenrelais, Ansaugrohrelement (Diesel) 7,5 A
7 Vakuumpumpe (TSI) 15 A
8 EKP-Injektoren und Relaisspule (MPI und CNG), Kraftstoffdosierventil (Diesel) 10 A
9 Servosensor 7,5 A
10 Vref-Batterie: Gateway, BDM und BCM 7,5 A
14 Motoreinspritzmodul, HauptRele Motor, ESC 15 A
15 Automatikgetriebe DQ200 und AQ160 30 A
17 50 Diag 7,5 A
18 Anlasser. 30 A
20 ESC (Pumpe) 60 A
  ABS (Pumpe) 40 A
21 ESC/ABS (Ventile) 25 A
24 TH4-Lüfter ohne Klimaanlage für Länder mit gemäßigtem Klima 30 A
25 TH4-Lüfter mit Wechselstrom oder T5l für Länder mit gemäßigtem Klima 20 A
25 PTC1 40 A
26 TJ1/TJ4/TJ7/T6P oder TH4/T5I-Lüfter für Länder mit gemäßigtem Klima 50 A
27 TH4-Lüfter mit AC oder T5I für Länder mit gemäßigtem Klima 30 A
27 PTC 2 40 A
28 PTC 3 40 A

Armaturenbrett (2018, 2019)

Diagramm des Sicherungskastens der Instrumententafel: SEAT Ibiza (2018, 2019...)
Bild: Fuse-Box.info

Belegung der Sicherungen im Armaturenbrett (2018, 2019)

Nr. Funktion Ampere
1 Abschlepphaken 20 A
2 Zigarettenanzünder/Steckdose 20 A
3 Tonverstärker 30 A
5 Panoramadach 30 A
6 Zentralverriegelung 40 A
8 Heizgebläse/Climatronic 30 A
10 Abschlepphaken 20 A
11 GNC-Magnetventile 7,5 A
13 Lichtschalter, Lenksäule LSS und SMLS, Diagnoseanschluss, Regen-/Lichtsensor 7,5 A
14 Lenksäule LSS: Scheibenwischersteuerung 10 A
15 Instrumententafel 7,5 A
16 Richtiges Liqhts-Netzteil 40 A
17 Fensterhebersteuerung an der rechten Tür 30 A
18 Scheibenwischer 30 A
19 Radio, Multimediasystem 25 A
20 Heizbare Heckscheibe 30 A
21 SCR-Steuergerät 30 A
23 Rückfahrkamera 7,5 A
24 Connectivity Box, externe Audioquellenverkabelung (doppelter USB-Aux-Eingang), Telefonverstärker, MIB-Display 5 A
25 Lenksäulenelektronik (MFL) 7,5 A
26 Tor 7,5 A
27 Steuereinheit für aktive Federung 7,5 A
28 DWA-Sensor 7,5 A
29 DWA-Horn 7,5 A
31 9AA/9AB Klimasteuergerät 7,5 A
31 9AK Climatronic-Steuergerät 15 A
32 Lenksäule LSS, ohne Kessy 7,5 A
33 Fensterhebersteuerung für die linke Tür 30 A
35 Stromversorgung der linken Lichter 40 A
36 Signalhorn 20 A
37 Steuergerät für Sitzheizung 30 A
38 BCM Power C63 30 A
39 BSD, PDC.MRR 10 A
40 Lichtschalter, Diagnoseanschluss, Leuchtweitenregulierung, Lenksäule LSS: Licht, Halogenscheinwerfer, Rückfahrlichtschalter, elektrochromer Spiegel, RKA ohne Radio 7,5 A
41 Regulierung der ausklappbaren Außenspiegel 7,5 A
42 Kupplungspedal, Zündrelais, CNG-Relaisspule, AC-Sensordruck 7,5 A
43 DWP-Relaisspule, Heckscheibenwischermotor, beheizte Düsen 15 A
44 Airbag 7,5 A
45 Leimo Plus linker Scheinwerfer 7,5 A
46 Leimo Plus rechter Scheinwerfer 7,5 A
48 Lenksäulenverriegelung, Kessy-Steuergerät 7,5 A
49 SCR-Relaisspule 7,5 A
53 Automatikgetriebehebel, 2SS 7,5 A
58 Doppelte Wasserpumpe 7,5 A
59 Beheizte Rückspiegel 10 A
60 Abschlepphaken 30 A
61 Abschlepphaken 30 A

Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: SEAT Ibiza (2018, 2019...)
Bild: Fuse-Box.info

Belegung der Sicherungen im Motorraum (2018, 2019)

Nr. Funktion Ampere
1 MPI-Motoreinspritzmodul 10 A
1 TSI-Motoreinspritzmodul 15 A
1 Einspritzmodul für Dieselmotoren 30 A
2 Kraftstoffdosierventil (TJ4/T6P/TJ7), Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruckregelventil (TJ1), Kühlmittelventil AGR (TJ1), hohe und niedrige Wasserstöße (TJ1), SCR-Relaisspule 7,5 A
3 Lambdasonden 15 A
4 Benzinpumpenrelais (MPI), Messgerätesteuergerät (TSI und Diesel) 15 A
5 Druckwandler, EPW-Magnetventil, TOG-Sensor, elektrischer PWM-Lüfter, Nockenwellensteuerventil, Aktivkohletankventil und Öldruckregelventil (TSI) 10 A
6 Zündspulen (MPI und TSI) 20 A
6 Glühkerzenrelais, Saugschlauchwiderstand (Diesel) 7,5 A
7 Vakuumpumpe (TSI) 15 A
8 Einspritzdüsen und EKP-Relaisspule (MPI und CNG), Kraftstoffdosierventil (Diesel) 10 A
9 Servosensor 7,5 A
10 Vref-Batterie: Gateway, BDM und BCM 7,5 A
14 Motoreinspritzmodul, Hauptmotorrelais, ESC 7,5 A
15 Automatikgetriebe DQ200 und AQ160 30 A
17 50 Diag 7,5 A
18 Anlasser 30 A
20 ESC (Pumpe) 60 A
20 ABS (Pumpe) 40 A
21 ESC/ABS (Ventile) 25 A
24 TH4 Elektroventilator ohne Klimaanlage für Länder mit gemäßigtem Klima 30 A
25 TH4-Lüfter mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima 20 A
25 PTC1 40 A
26 TJ1/TJ4/TJ7/T6P oder TH4/T5l Elektrischer Ventilator für Länder mit warmem Klima 50 A
27 TH4-Lüfter mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima 30 A
27 PTC2 40 A
28 PTC3 40 A

Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug

Gut zu wissen

So wechseln Sie eine Sicherung

  1. 1 Zündung und alle Verbraucher ausschalten.
  2. 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
  3. 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
  4. 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.

Farbcode der Flachsicherungen

  • 5 A
  • 7,5 A
  • 10 A
  • 15 A
  • 20 A
  • 25 A
  • 30 A
  • 40 A

Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.

Mehr zum Seat Ibiza

Technische Daten

Seat Ibiza: Zahnriemen oder Steuerkette - Tabelle aller Modelle
Probleme & Mängel

Fehler: Antriebssystem. Bitte Werkstatt aufsuchen. | VW, Seat & Skoda
Ratgeber & Anleitungen

Funkschlüssel anlernen: VW, Audi, Seat & Skoda | alte und neue Modelle
Probleme & Mängel

Fehler: Wählhebel. Weiterfahrt möglich. Bitte Werkstatt aufsuchen. | VW, Seat & Skoda
Probleme & Mängel

Getriebe im Notbetrieb. Weiterfahrt möglich. | VW, Seat & Skoda | Kosten
Reifen & Felgen

Seat Ibiza Reifendruck Reset & speichern | Reifendruckkontrolle zurücksetzen

Fragen & Erfahrungen

Ihr Kommentar erscheint mit Vornamen, nachdem die Redaktion ihn geprüft hat. Ihre E-Mail-Adresse wird nicht veröffentlicht; wir schreiben Ihnen, sobald jemand antwortet (jederzeit abbestellbar) – mehr in der Datenschutzerklärung.

Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
