Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 250
- Einbauorte
- Innenraum, Motorraum + 1 weitere
- Baujahre
- 1998 – 2022
Schnellantworten
- Zigarettenanzünder Nr. E · 15 A · Steckdose für ZigarettenanzünderIm Innenraum · Baujahr 2005 bis 2015 · 7 weitere Treffer
- Radio Nr. 28 · 15 A · Radio 2Im Innenraum · Baujahr 2016 bis 2022 · 6 weitere Treffer
- Abblendlicht Nr. 19 · 15 A · Abblendlicht linksBaujahr 2005 bis 2015 · 19 weitere Treffer
- Scheibenwischer Nr. 21 · 15 A · ScheibenwischerIm Innenraum · Baujahr 2016 bis 2022 · 4 weitere Treffer
- Hupe Nr. 17 · 15 A · HornIm Innenraum · Baujahr 2016 bis 2022 · 5 weitere Treffer
Baujahr wählen
Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Suzuki Vitara inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Suzuki Vitara | Baujahr 2016 bis 2022
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Beifahrerseite. Um besser an die Sicherungen heranzukommen, entfernen Sie die Clips (1), indem Sie sie wie in der Abbildung gezeigt mit einem Schlitzschraubendreher hebeln, und entfernen Sie dann die Abdeckung (2).
Schema (Typ 1)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 20 A | Fenstertimer |
| 3 | 15 A | Lenkradsperre |
| 4 | 20 A | Heckscheibenheizung |
| 5 | 20 A | Schiebedach |
| 6 | 10 A | Tagfahrlicht |
| 7 | 10 A | Beheizter Spiegel |
| 8 | 7,5 A | Startsignal |
| 9 | 15 A | Zubehörfach 2 |
| 10 | 30 A | Fenster macht |
| 11 | 10 A | Notfall-Lichter |
| 12 | 7,5 A | BCM |
| 13 | 15 A | Die Zündspule |
| 14 | 10 A | ABS-Steuermodul |
| 15 | 15 A | Zubehörsteckdose |
| 16 | 10 A | A-STOP-Steuerung |
| 17 | 15 A | Horn |
| 18 | 10 A | Bremslichter |
| 19 | 10 A | Airbag |
| 20 | 10 A | Reservebeleuchtung |
| 21 | 15 A | Scheibenwischer |
| 22 | 30 A | Frontscheibenwischer |
| 23 | 10 A | Domlicht |
| 24 | 15 A | 4WD |
| 25 | 7,5 A | RR-Nebelscheinwerfer |
| 26 | – | Nicht benutzt |
| 27 | 7,5 A | Zündsignal-1 |
| 28 | 15 A | Radio 2 |
| 29 | 10 A | Zubehörsteckdose 3 |
| 30 | 15 A | Radio |
| 31 | 10 A | Heckleuchte |
| 32 | 20 A | D/L |
| 33 | 7,5 A | Tempomat |
| 34 | 10 A | Meter |
| 35 | 7,5 A | Zündsignal-2 |
| 36 | 20 A | Sitzheizung |

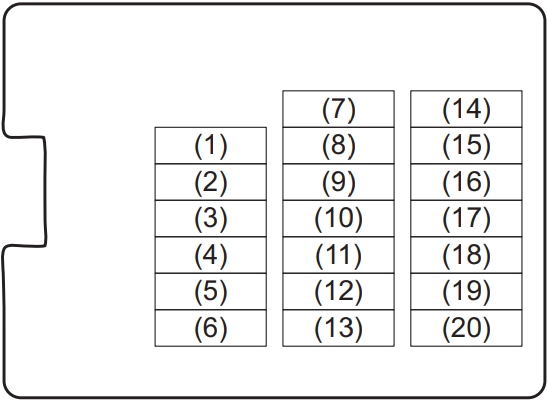

Schema (Typ 2)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 15 A | ACC-2 |
| 2 | 15 A | ACC-1 |
| 3 | 10 A | Heckleuchte |
| 4 | 15 A | Horn |
| 5 | 10 A | Domlicht |
| 6 | 15 A | Radio |
| 7 | 10 A | Abs |
| 8 | 20 A | Fenstertimer |
| 9 | 10 A | Notfall-Lichter |
| 10 | 20 A | D/L |
| 11 | 7,5 A | Zündsignal-2 |
| 12 | 30 A | Frontscheibenwischer |
| 13 | 15 A | Matte |
| 14 | 7,5 A | Startsignal |
| 15 | 15 A | Die Zündspule |
| 16 | 10 A | Meter |
| 17 | 10 A | Reservebeleuchtung |
| 18 | 10 A | Airbag |
| 19 | 7,5 A | Tempomat |
| 20 | 7,5 A | Zündsignal |
Sicherungskastens Motorraum
Die Hauptsicherung, Primärsicherungen und einige Einzelsicherungen befinden sich im Motorraum. Wenn die Hauptsicherung durchbrennt, funktioniert keine der elektrischen Komponenten in der entsprechenden Verbrauchergruppe.
Um die Sicherung zu entfernen, verwenden Sie den Sicherungsabzieher, der sich auf der Rückseite der Abdeckung des Sicherungskastens befindet. Die Amperezahl jeder Sicherung ist ebenfalls auf der Rückseite der Abdeckung des Sicherungskastens angegeben.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 60 A | FL7 |
| 2 | 80 A | FL6 |
| 3 | 100 A | FL5 |
| 4 | 80 A | FL4 |
| 5 | 100 A | FL3 |
| 6 | 100 A | FL2 |
| 7 | 120 A | FL1 |
| 8 | 50 A | Zündschalter -2 |
| 9 | 7,5 A | ECM |
| 10 | 10 A | Luftkompressor |
| 11 | 30 A | FI |
| 12 | 20 A | Benzinpumpe |
| 13 | 30 A | Reservieren |
| 14 | – | Nicht benutzt |
| 15 | – | Nicht benutzt |
| 16 | 40 A | Kühlerlüfter |
| 17 | – | Nicht benutzt |
| 18 | 30 A | Lüftergebläse |
| 19 | 30 A | Motorstart |
| 20 | 40 A | ABS-Motor |
| 21 | 10 A | Bremslichter |
| 22 | Nicht benutzt | |
| 23 | 25 A | Hauptscheinwerfer |
| 24 | 25 A | ABS-Steuermodul |
| 25 | 15 A | Niedriges Frontlicht (links) |
| 26 | 15 A | Niedriges Frontlicht (rechts) |
| 27 | 10 A | Nebelscheinwerfer |
| 28 | 40 A | Zündschloss |
| 29 | 7,5 A | Startsignal |
| 30 | – | Nicht benutzt |
| 31 | – | Nicht benutzt |
| 32 | 15 A | Fernlicht (rechts) |
| 33 | 15 A | Fernlicht (links) |
| 34 | 20 A | INJ DRV |
| 35 | 10 A | FI2 |
| 36 | – | Nicht benutzt |
Belegung Sicherungskasten und Relais Suzuki Vitara | Baujahr 2016 bis 2022

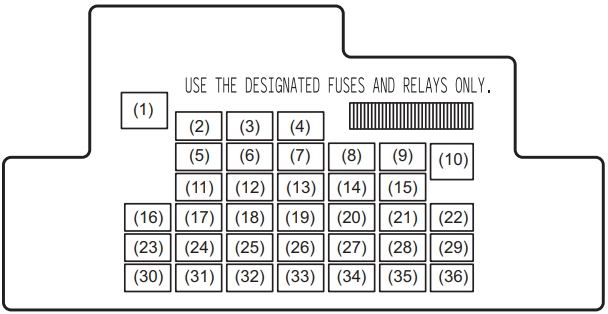

Sicherungskasten Innenraum

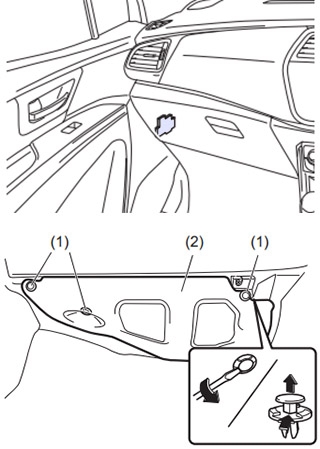

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite.
| Nr. | Ampere | Beschreibung |
| 1 | — | Nicht benutzt |
| 2 | 10 A | Leerlaufstopp |
| 3 | 10 A | Innenbeleuchtung |
| 4 | 15 A | Radio |
| 5 | 20 A | Fensterheber-Timer-Funktion |
| 6 | 20 A | Nicht benutzt |
| 7 | 10 A | Notfall-Lichter |
| 8 | 15 A | Horn |
| 9 | 15 A | 4WD |
| 10 | 10 A | Heckleuchte |
| 11 | 15 A | Lenkradsperre |
| 12 | 10 A | Nicht benutzt |
| 13 | 7,5 A | BCM |
| 14 | 10 A | Bremslicht |
| 15 | 7,5 A | Nicht benutzt |
| 16 | 20 A | Türschloss |
| 17 | 20 A | Heckscheibenheizung |
| 18 | 10 A | Spiegelheizung |
| 19 | 15 A | Zündspule |
| 20 | 10 A | Airbag |
| 21 | — | Nicht benutzt |
| 22 | 7,5 A | Tempomat |
| 23 | 7,5 A | Anlasser |
| 24 | 10 A | ABS |
| 25 | 10 A | Rücklichter |
| 26 | 7,5 A | Servolenkung |
| 27 | 10 A | Meter |
| 28 | 15 A | Zubehörsteckdose |
| 29 | 15 A | Spiegel in der Tür |
| 30 | 15 A | Matte |
| 31 | 15 A | Nicht benutzt |
| 32 | 7,5 A | Lüftergebläse |
| 33 | 30 A | Elektrische Fensterheber |
| 34 | 30 A | Scheibenwaschmotor vorne |
| 35 | 10 A | Zubehörsteckdose |
| 36 | 20 A | Sitzheizung |

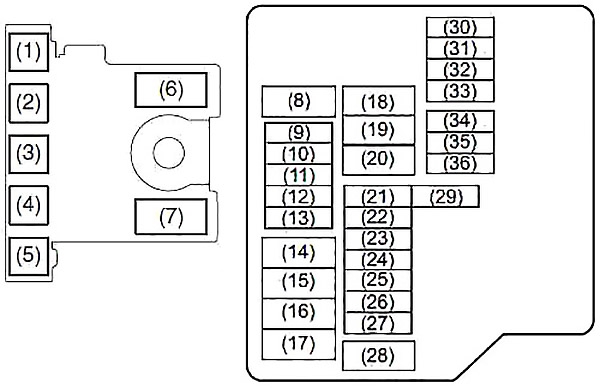

Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 7,5 A | Radarsensor |
| 2 | 30 A | Kühler (Sklave) |
| 3 | 20 A | Nebelscheinwerfer |
| 4 | 7,5 A | Reflektor |
| 5 | 25 A | Nicht benutzt |
| 6 | 25 A | ABS/ESP-Steuergerät |
| 7 | 25 A | Reflektor |
| 8 | 30 A | Reservieren |
| 9 | 30 A | Nicht benutzt |
| 10 | 40 A | Zündung |
| 11 | 40 A | Abs |
| 12 | 30 A | Anlasser |
| 13 | 7,5 A | Nicht benutzt |
| 14 | 30 A | Nicht benutzt |
| 15 | 30 A | Kühlerlüfter |
| 16 | 30 A | Nicht benutzt |
| 17 | 40 A | Nicht benutzt |
| 18 | 30 A | Nicht benutzt |
| 19 | — | Nicht benutzt |
| 20 | 20 A | Kraftstoffeinspritzung |
| 21 | 10 A | Kompressor |
| 22 | 15 A | Nicht benutzt |
| 23 | 30 A | Lüftergebläse |
| 24 | — | Nicht benutzt |
| 25 | 15 A | Nicht benutzt |
| 26 | 7,5 A | Leerlaufstopp |
| 27 | 15 A | Scheinwerfer (links) |
| 28 | 15 A | Fernlicht (links) |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | 15 A | Nicht benutzt |
| 32 | 15 A | Scheinwerfer (rechts) |
| 33 | 15 A | Fernlicht (rechts) |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Suzuki Grand Vitara JT | Baujahr 2005 bis 2015

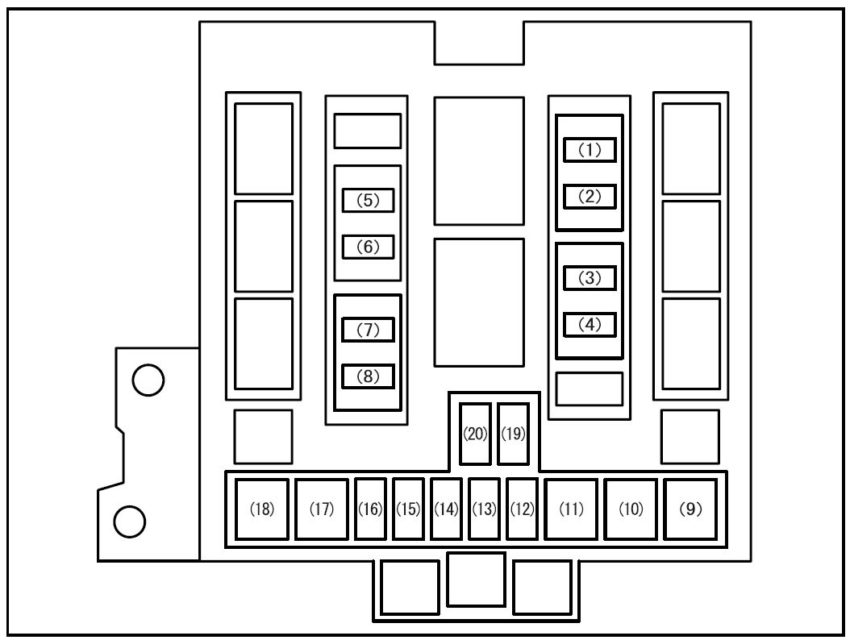

Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| 1 | 15 A | Klimakompressor |
| 2 | 20 A | Lambdasondenheizung |
| 3 | 15 A | Drosselmotor |
| 4 | 20 A | Automatikgetriebe |
| 5 | 25 A | Heckscheibenheizung |
| 6 | 15 A | Horn |
| 7 | 20 A | Nebelscheinwerfer |
| 8 | 20 A | Spiegelheizung |
| 9 | 40 A | Gebläsemotor vorne |
| 10 | 30 A | ABS-Stellglied |
| 11 | 50 A | ABS-Stellglied |
| 12 | 20 A | Hauptsicherung |
| 13 | — | — |
| 14 | 10 A | Fernlicht, links |
| 15 | 10 A | Fernlicht, rechts |
| 16 | 10 A | Kopflicht |
| 17 | 40 A | Anlasser |
| 18 | 40 A | Zündung |
| 19 | 15 A | Abblendlicht links |
| 20 | 15 A | Abblendlicht, rechts |
| 21 | 80 A | Die ganze Ausrüstung |
Primärsicherungen
| Name | Beschreibung |
| LICHT 60A | Scheinwerfer, Zubehör, Deckenleuchte, Schiebedach, Notlicht, Türschloss, Nebelschlussleuchte, Bremslicht, Rücklicht |
| 50A Zündung 2 | Scheibenwischer/Waschanlage, elektrische Fensterheber, Sitzheizung |
| 40A 4WD | 4WD-Aktuator |
| 30A RDTR 1 | Kühlerlüfter |
| 30A RDTR 2 | Kühlerlüfter |

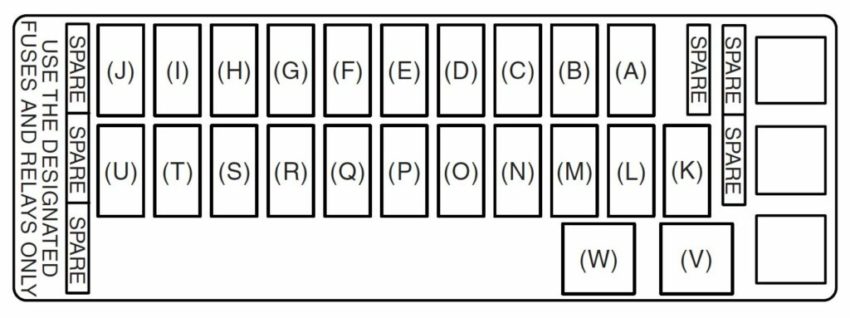

Sicherungskasten Innenraum (Baujahr 2008)
| Nr. | Ampere | Beschreibung |
| A | 15 A | Stopplicht |
| B | — | — |
| C | 15 A | Zubehörsteckdose |
| D | 10 A | Tempomat |
| E | 15 A | Steckdose für Zigarettenanzünder |
| F | 20 A | Matte |
| G | 15 A | Zündsignal und Sitzheizung |
| H | 10 A | Rücklicht |
| I | 10 A | ABS- oder ESP-Steuergerät |
| J | 15 A | Airbag |
| K | — | — |
| L | 15 A | Notlicht |
| M | 7,5 A | Startsignal |
| N | 20 A | — |
| O | 25 A | Schiebedachmotor |
| P | 15 A | Kuppellampe |
| Q | 10 A | Rücklicht |
| R | 20 A | Aktuator für Türschloss |
| S | 15 A | Radio, abgesetzter Außenspiegel |
| T | 10 A | Meter |
| U | 20 A | Die Zündspule |
| V | 20 A | Fenster macht |
| Q | 30 A | Fenster macht |

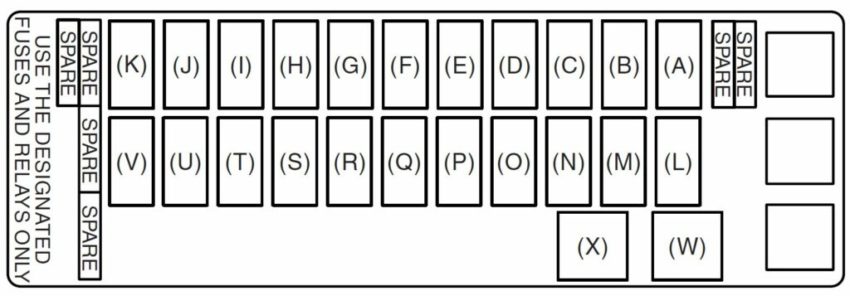

Sicherungskasten Innenraum (Baujahr 2010)
| Nr. | Ampere | Beschreibung |
| A | 10 A | Kuppellampe |
| B | 10 A | Stopplicht |
| C | — | — |
| D | 15 A | Zubehörsteckdose |
| E | 10 A | Tempomat |
| F | 15 A | Einschub für Zigarre oder Zubehör |
| G | 20 A | Matte |
| H | 15 A | Zündsignal und Sitzheizung |
| I | 10 A | Rücklicht |
| J | 10 A | ABS- oder ESP-Steuergerät |
| K | 15 A | Airbag |
| L | 15 A | Radio |
| M | 15 A | Notlicht |
| N | 7,5 A | Startsignal |
| O | 10 A | Motorsteuerungsmodul |
| P | 25 A | Schiebedachmotor |
| Q | 25 A | Ersatzteil |
| R | 10 A | Rücklicht |
| S | 20 A | Aktuator für Türschloss |
| T | 15 A | Radio, abgesetzter Außenspiegel |
| U | 10 A | Meter |
| V | 20 A | Die Zündspule |
| W | — | — |
| X | 30 A | Fenster macht |
Belegung Sicherungskasten und Relais Suzuki Vitara | Baujahr 1998 bis 2006
Sicherungskasten Motorraum
Der Sicherungskasten befindet sich rechts neben der Batterie.
Typ 1
| Nr. | Verstärker und Beschreibung |
| F1 | 15 A |
| F2 | 15 A |
| F3 | 15 A |
| F4 | 15 A |
| F5 | 60 A |
| F6 | 30 A |
| F7 | 60 A |
| F8 | 50 A |
| F9 | 80 A |
| F10 | 30 A |
| F11 | 25 A |

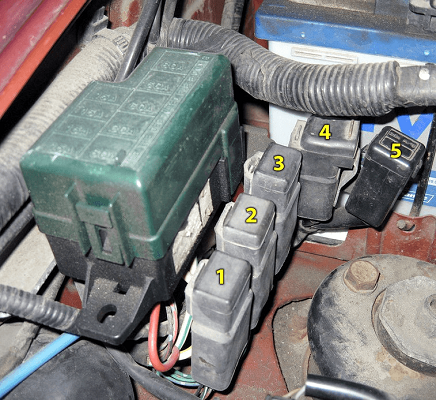

Zusätzliche Elemente : 1. Eingebaute Sicherung oder Relais; 2. Eingebaute Sicherung oder Relais; 3. Klimakompressorrelais; 4. Klimaanlagenlüfterrelais; 5. Sicherungen für Zusatzgeräte

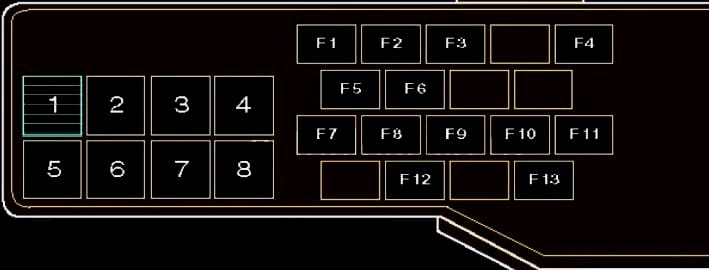

Typ 2
| Nr. | Verstärker und Beschreibung |
| 1 | Klimarelais |
| 2 | 1 A |
| 3 | Relais für Nebelscheinwerfer |
| 4 | Hupenrelais |
| 5 | Kondensatorlüfterrelais |
| 6 | 2 A |
| 7 | Getriebesteuerrelais |
| 8 | Heizungsrelais der Lambdasonde |
| F1 | 15 A |
| F2 | 15 A |
| F3 | 15 A |
| F4 | 25 A |
| F5 | 60 A |
| F6 | 60 A |
| F7 | 15 A |
| F8 | 15 A |
| F9 | 25 A |
| F10 | 15 A |
| F11 | 15 A |
| F12 | 60 A |
| F13 | 60 A |
Zusätzliche Elemente: – (120 A) Generator (Hauptsicherung am Batteriepol); – (40A) Standheizung; – (40A) Kühlgebläsemotor; – (80A) Glühkerzen.

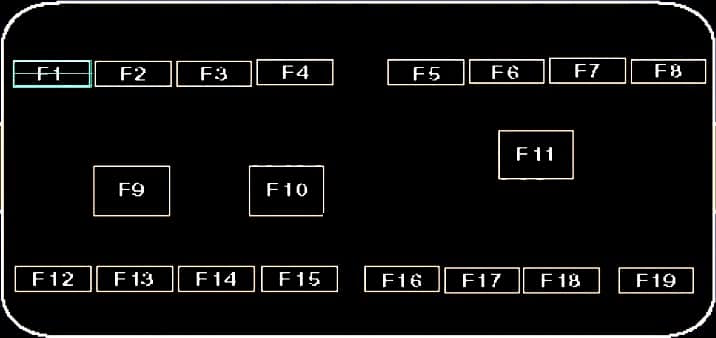

Sicherungskasten Innenraum
| Nr. | Verstärker und Beschreibung |
| F1 | 15 A |
| F2 | 15 A |
| F3 | 20 A |
| F4 | 15 A |
| F5 | 20 A |
| F6 | 15 A |
| F7 | 15 A |
| F8 | 15 A |
| F9 | 30 A |
| F10 | 30 A |
| F11 | 30 A |
| F12 | 15 A |
| F13 | 10 A |
| F14 | 15 A |
| F15 | 20 A |
| F 16 | 15 A |
| F17 | 15 A |
| F18 | 25 A |
| F19 | 20 A |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Suzuki Vitara
Alle 92 Artikel
Reifen & Felgen
Suzuki Vitara Reifendruck Reset / speichern | RDKS resetten
Inspektion & Service
Suzuki Vitara Inspektion zurücksetzen | Intervalle resetten (+ Ölwechsel) | LY
Inspektion & Service
Inspektion Suzuki Vitara | Intervalle & Serviceplan | Wartung samt Kosten
Ratgeber & Anleitungen
Suzuki Bluetooth verbinden | Apple/Android | Smartphone koppeln & Musik streamen
Ratgeber & Anleitungen
Suzuki Vitara: Deaktivierung der Start Stopp Automatik | temporär & dauerhaft
Reifen & Felgen
Suzuki Vitara Reifendruck | Drehmoment der Radschrauben | + Tabelle
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
