Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 92
- Einbauorte
- Innenraum, Kofferraum + 2 weitere
- Baujahre
- 2022 – heute
Schnellantworten
- Zigarettenanzünder Nr. SC17 · 20 A · Zigarettenanzünder, SteckdosenIm Innenraum · Baujahr seit 2022 · 4 weitere Treffer
- Abblendlicht Nr. SC10 · 25 A · Scheinwerfer vorne linksIm Innenraum · Baujahr seit 2022 · 1 weitere Treffer
- Scheibenwischer Nr. SC4 · 30 A · Scheibenwischermotor vorne linksIm Innenraum · Baujahr seit 2022 · 2 weitere Treffer
- Hupe Nr. SC42 · 15 A · Hupenrelais Linke HupeIm Innenraum · Baujahr seit 2022 · 1 weitere Treffer
- Fensterheber Nr. SC20 · 7,5 A · Mittleres Schaltermodul in der Schalttafel Bedieneinheit für Fensterhe...Im Innenraum · Baujahr seit 2022
In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im VW ID. Buzz inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Stromstärke und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais VW ID. Buzz | Baujahr seit 2022
Position des Sicherungskastens im Fahrgastraum
- Öffnen Sie das Handschuhfach und entleeren Sie es bei Bedarf.
- Ziehen Sie die Drossel nach oben und heraus (1).
- Rasten in Pfeilrichtung nach oben drücken und gleichzeitig das Handschuhfach weiter öffnen (2).
Sicherungskastendiagramm (-SC-)
Belegung der Sicherungen im Armaturenbrett
| Nr. | Ampere | Funktion |
|---|---|---|
| SC1 | 60 A | Bremsservo |
| SC2 | 15 A | Airbag-Steuergerät |
| SC3 | 25 A | Bordnetzsteuergerät |
| SC4 | 30 A | Scheibenwischermotor vorne links |
| SC5 | 30 A | Scheibenwischermotor vorne rechts |
| SC6 | 25 A | Bordnetzsteuergerät |
| SC7 | 30 A | Steuergerät für Heizung und Klimaanlage |
| SC8 | 20 A | 12V-Steckdose (Cargo-Version) 12V-Steckdose 4 (Cargo-Version) |
| SC9 | 30 A | Türsteuergerät Fahrerseite (LHD) Türsteuergerät Beifahrerseite (RHD) |
| SC10 | 25 A | Scheinwerfer vorne links |
| SC11 | 25 A | Scheinwerfer vorne rechts |
| SC12 | 40 A | Relais für beheizbare Windschutzscheibe. Beheizte Windschutzscheibe. Linker Heizkreis |
| SC13 | 40 A | Bordnetzsteuergerät |
| SC14 | 50 A | ABS-Steuergerät |
| SC15 | - | - |
| SC16 | - | - |
| SC17 | 20 A | Zigarettenanzünder, Steckdosen |
| SC18 | 10 A | Alarmhorn |
| SC19 | 5 A | Steuergerät Notrufmodul und Kommunikationseinheit Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem Ladeeinheit 1 für Mobilgeräte Antennenverstärker für Mobiltelefon |
| SC20 | 7,5 A | Mittleres Schaltermodul in der Schalttafel Bedieneinheit für Fensterheber in der Fahrertür Bedieneinheit für Beleuchtung Luftfeuchtigkeitsgeber für Klimaanlage Regen- und Lichtsensor Sensor für Diebstahlwarnanlage Dynamisches Lichtband 3 für Informationen in der Schalttafel Diagnoseanschluss Dachmodul vorn |
| SC21 | 7,5 A | Kontrolleinheit für den Internetzugang |
| SC22 | 10 A | Motor-/Motorsteuergerät |
| SC23 | 7,5 A | Adaptive Geschwindigkeitsregelanlage |
| SC24 | 7,5 A | USB-Anschluss 1 (PR №U9C) USB-Anschluss 1 (PR №U9E/U9G/A8B/A8C/A9Q) USB-Ladebuchse 3 (PR №U9E/U9G/A8B/A8C/A9Q) |
| SC25 | 30 A | Sicherheitsgurt vorne links (LHD) Sicherheitsgurt vorne rechts (RHD) |
| SC26 | 30 A | Bordnetzsteuergerät |
| SC27 | 30 A | Sicherheitsgurt vorne rechts (LHD) Sicherheitsgurt vorne links (RHD) |
| SC28 | - | - |
| SC29 | 30 A | Steuergerät für Frischluftgebläse |
| SC30 | 30 A | Steuergerät 1 für Informationselektronik |
| SC31 | 30 A | ABS-Steuergerät |
| SC32 | 30 A | Türsteuergerät Beifahrerseite (LHD) Türsteuergerät Fahrerseite (RHD) |
| SC33 | - | - |
| SC34 | 15 A | Steuergerät für Heizung und Klimaanlage |
| SC35 | 40 A | Relais für beheizte Windschutzscheibe 2 Heizkreis für beheizte Windschutzscheibe Rechter Heizkreis |
| SC36 | 40 A | DC/AC-Wandler mit Steckdose, 12V – 230V |
| SC37 | 50 A | Kühlerlüfter -Starthilfe-Anschlusspunkt für Niederspannungsbordnetz, Pluspol |
| SC38 | 7,5 A | Steuergerät für Massagesitz vorne links Steuergerät für Massagesitz vorne rechts |
| SC39 | 15 A | Steuergerät für Lenksäulenelektronik. Beheizbares Lenkrad |
| SC40 | 7,5 A | Diebstahlwarnanlage Steuergerät für elektronische Lenksäulenverriegelung Steuergerät für Zugang und Startberechtigung Steuergerät 2 für Einbruchschutz Steuergerät 3 für Einbruchschutz |
| SC41 | 7,5 A | Datenbus-Diagnoseschnittstelle |
| SC42 | 15 A | Hupenrelais Linke Hupe |
| SC43 | 7,5 A | ABS-Steuergerät Hauptrelais |
| SC44 | 7,5 A | Frontkamera für Fahrerassistenzsysteme |
| SC45 | 7,5 A | Steuergerät für Lenksäulenelektronik |
| SC46 | 7,5 A | Anzeigeeinheit für Frontinformations-Anzeige- und Bedieneinheit-Steuergerät |
| SC47 | 10 A | Modul Motorgeräuschgenerator 1 |
| SC48 | - | - |
| SC49 | 10 A | Motor-/Motorsteuergerät |
| SC50 | 7,5 A | Kühlerlüfter |
| SC51 | 10 A | PTC-Heizelement 3 Kühlmittelpumpe für Hochvoltbatterie |
| SC52 | 15 A | Stellmotor für Kühlerrollo. Kühlmittelpumpe für Niedertemperaturkreislauf |
| SC53 | - | - |
| SC54 | - | - |
| SC55 | - | - |
| SC56 | - | - |
| SC57 | - | - |
| SC58 | - | - |
| SC59 | 7,5 A | Automatisch abblendender Innenspiegel |
| SC60 | 7,5 A | Diagnoseverbindung |
| SC61 | 7,5 A | Leistungs- und Steuerelektronik für Elektroantrieb |
| SC62 | 10 A | USB-Ladesteckdose 1 USB-Ladesteckdose für Sitzreihe 2, links USB-Ladesteckdose für Sitzreihe 2, rechts USB-Ladesteckdose für Sitzreihe 3, links USB-Ladesteckdose für Sitzreihe 3, rechts USB-Ladesteckdose im Dachhimmel USB-Ladesteckdose 3 |
| SC63 | - | - |
| SC64 | - | - |
| SC65 | - | - |
| SC66 | 15 A | Heckscheibenwischermotor. Sitzheizung hinten |
| SC67 | - | - |
| R1 | Hauptrelais | |
| R2 | Spannungsversorgungsrelais Klemme 15 | |
| R3 | - | |
| R4 | Relais für beheizte Windschutzscheibe | |
| R5 | Relais 2 für beheizte Windschutzscheibe | |
| R6 | Hupenrelais |
Einzelne Sicherungen
| Nr. | Ampere | Funktion |
|---|---|---|
| A | - | |
| B | 20 A | Beifahrersitzverstellung mit Memory-Steuergerät (-ST1-) |
| C | 20 A | Steuergerät für Sitz- und Lenksäulenverstellung mit Memory (-ST2-) |
Hauptsicherungen (-SA-)
| Nr. | Ampere | Funktion |
|---|---|---|
| 508 | - | Batterie |
| SA1 | 350 A | Spannungsumwandler |
| SA2 | 100 A | Steuergerät für Batterieüberwachung Steuergerät für Servolenkung |
| SA3 | 100 A | Sicherungshalter D Sicherungshalter E Sicherungsträger 4 -ST4- Sicherungsträger 6 -ST6- |
| SA4 | - | - |
| SA5 | 125 A | Sicherungshalter C |
| SA6 | 125 A | Sicherungshalter C |

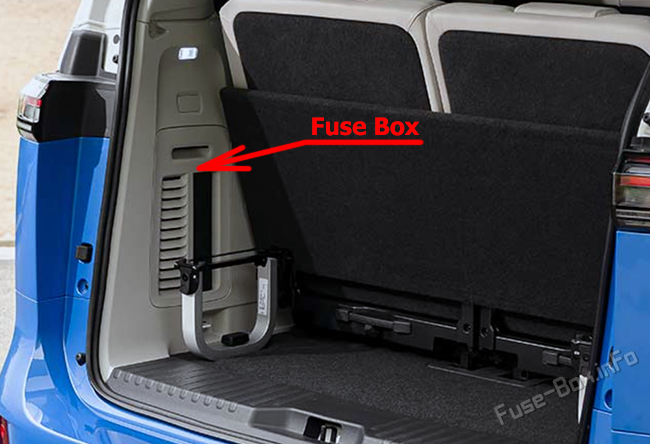

Position des Sicherungskastens im Laderaum
Greifen Sie in die Öffnung der Wartungsklappe und ziehen Sie die Wartungsklappe aus den Verschlüssen. Heben Sie die Wartungsklappe ab.
Sicherungskastendiagramm (-SD-, -SE-)
Belegung der Sicherungen im Laderaum
| Nr. | Ampere | Funktion |
|---|---|---|
| SD1 | 30 A | Steuergerät für Anhängererkennung |
| SD2 | 7,5 A | Linke Rücklichtgruppe Mittlere Rücklichtgruppe Linke Bremslichtlampe 2 |
| SD3 | 20 A | Steuergerät für Anhängererkennung |
| SD4 | - | - |
| SD5 | - | - |
| SD6 | 30 A | Relais für beheizbare Heckscheibe Heckscheibe Frequenzmodulationsfilter (FM) im Pluskabel |
| SD7 | 20 A | Steuergerät für Anhängererkennung |
| SD8 | 30 A | Steuergerät für Anhängererkennung |
| SD9 | 20 A | 12V-Steckdose 3 |
| SD10 | - | - |
| SD11 | 15 A | Hochvoltbatterie 1 Steuergerät Batterieregelung Wartungsstecker für Hochvoltsystem |
| SD12 | - | - |
| SE1 | 7,5 A | Sende- und Empfangsmodul Innenraumüberwachung 2 Fahrzeuginnentemperatursensor Relais Heckscheibenheizung Steuergerät Heckklappenöffnung Steuergerät 4 für Einbruchschutz Steuergerät 5 für Einbruchschutz |
| SE2 | 7,5 A | Rechte Rücklichtgruppe Mittlere Rücklichtgruppe Rechte Bremslichtlampe 2 |
| SE3 | 15 A | Relais für linke Schiebetür. Verriegelungseinheit für hintere linke Schiebetür |
| SE4 | - | - |
| SE5 | 7,5 A | Steuergerät für Overhead-View-Kamera Rückfahrkamera |
| SE6 | - | - |
| SE7 | 15 A | Relais für Schiebetür rechts. Verriegelungseinheit für Schiebetür hinten rechts |
| SE8 | 7,5 A | Klimaanlagenrelais Luftqualitätssensor Klimakompressor |
| SE9 | 10 A | USB-Ladebuchse für Sitzreihe 2, links USB-Ladebuchse für Sitzreihe 2, rechts |
| SE10 | 10 A | USB-Ladebuchse für Sitzreihe 3, links USB-Ladebuchse für Sitzreihe 3, rechts |
| SE11 | 15 A | Spannungswandler Ladegerät 1 für Hochvoltbatterie Leistungs- und Steuerelektronik für Elektroantrieb |
| SE12 | 7,5 A | Steuergerät für Einparkhilfe Steuergerät für Spurwechselassistent Steuergerät für Spurwechselassistent 2 |
| SE13 | - | - |
| SE14 | - | - |
| SE15 | - | - |
| SE16 | 30 A | Steuergerät für Heckklappe |
| A (ST6) | 40 A | ID.BUZZ CARGO: Türsteuergerät für die hintere Fahrerseite (LHD) Steuergerät für die hintere Tür auf der Beifahrerseite (RHD) |
| B (ST4) | 40 A | ID.BUZZ CARGO: Türsteuergerät auf der Beifahrerseite hinten (LHD) Türsteuergerät auf der Fahrerseite hinten (RHD) |
| C | - | - |
| D | - | - |
| E (ST4) | 40 A | ID.BUZZ: Türsteuergerät Beifahrerseite hinten (LHD) Türsteuergerät Fahrerseite hinten (RHD) |
| F (ST6) | 40 A | ID.BUZZ: Türsteuergerät für die hintere Fahrerseite (LHD) Steuergerät für die hintere Tür auf der Beifahrerseite (RHD) |
| G | - | - |
| R1 | Relais der Klimaanlage | |
| R2 | - | |
| R3 | Linkes Schiebetürrelais | |
| R4 | Rechtes Schiebetürrelais | |
| R5 | Relais für beheizbare Heckscheibe |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
