Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Ford Cougar inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Ford Cougar | Baujahr 1999 bis 2002
Sicherungskasten Fahrgastraum
Der Sicherungskasten befindet sich auf der Fahrerseite unter dem Armaturenbrett. Um die Sicherung oder das Relais zu prüfen oder auszutauschen, öffnen Sie den Sicherungskasten, indem Sie den Entriegelungshebel (1) nach unten ziehen.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 19 | 7,5 A | Spiegelheizung |
| 20 | 10 A | Scheibenwischer |
| 21 | 40 A | Elektrisches Schiebedach, elektrische Fensterheber |
| 22 | 7,5 A | ABS/TCS |
| 23 | 15 A | Fahrtrichtungsanzeiger, Rückfahrscheinwerfer, Geschwindigkeitsregelung. Schalthebel, A/C-Kupplung, Gebläsemotor, Glühlampenausfallmodul (1999-2000) |
| 24 | 15 A | Bremslichter, Geschwindigkeitsregelung |
| 25 | 20 A | Alarmanlage, Schließanlage |
| 26 | 7,5 A | Fernlicht, Abblendlicht |
| 27 | 15 A | Feuerzeug |
| 28 | 30 A | Elektrische Sitze |
| 29 | 30 A | Heckscheibenheizung |
| 30 | 7,5 A | Motormanagement, Schließsystem, Kombiinstrument |
| 31 | 7,5 A | Panel-Dimmer, Kennzeichenbeleuchtung, Handschuhfachlampe, Gurtsteuermodul (2001-2002) |
| 32 | – | – |
| 33 | 7,5 A | Linke Lampen |
| 34 | 7,5 A | Elektrische Spiegel, Uhr, Innenbeleuchtung |
| 35 | 7,5 A | Rechte Lampen |
| 36 | 15 A | Radio |
| 37 | 30 A | Heizungsgebläse, Klimaanlage |
| 38 | 7,5 A | Airbags |
| Relais | ||
| R12 | Innenlampen | |
| R13 | Abtauen der Heckscheibe | |
| R14 | Gebläsemotor | |
| R15 | Frontscheibenwischer | |
| R16 | Zündung | |
| Diode | ||
| D2 | Verpolungsschutz | |

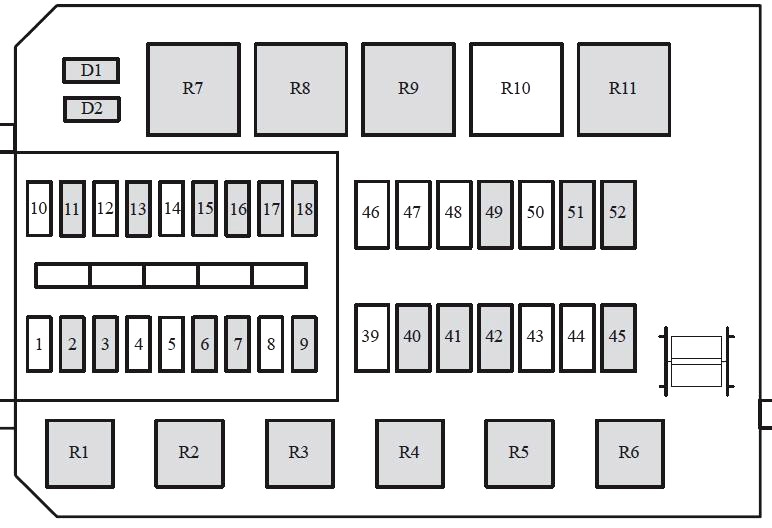

Sicherungskasten Motorraum
Das Verteilergetriebe befindet sich auf der Fahrerseite im Motorraum. Um die Sicherung oder das Relais zu prüfen oder auszutauschen, entfernen Sie die Abdeckung des Sicherungskastens, indem Sie die Verriegelung (1) lösen und anheben.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | – | – |
| 2 | 15 A | 2001-2002: Lichtmaschine |
| 7.5 | 1999-2000: Lichtmaschine | |
| 3 | 20 A | Nebellichter |
| 4 | – | – |
| 5 | – | – |
| 6 | 3 A | Motorsteuerung |
| 7 | 20 A | Warnblinkanlage, Hupe, Multifunktionsschalter |
| 8 | – | – |
| 9 | 15 A | Benzinpumpe |
| 10 | – | – |
| 11 | 20 A | Motormanagement (1999-2000), Zündung (1999-2000), Tagfahrlicht |
| 12 | – | – |
| 13 | 20 A | HEGO-Sensoren |
| 14 | – | – |
| 15 | 7,5 A | Abblendlicht rechts |
| 16 | 7,5 A | Linkes Abblendlicht |
| 17 | 7,5 A | Rechte Ampel |
| 18 | 7,5 A | Linkes Fernlicht, Kombiinstrument, Nebelscheinwerfer |
| 39 | – | – |
| 40 | 20 A | Zündung, Motormanagement (2001–2002), Anlassen (1999), Scheinwerferschalter (1999–2000) |
| 41 | 20 A | Motorsteuerung |
| 42 | 40 A | Heizlüfter |
| 43 | – | – |
| 44 | – | – |
| 45 | 60 A | Elektrische Hauptversorgung des Fahrzeugs (Zündrelais) |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | 60 A | Lüfter zur Motorkühlung |
| 50 | – | – |
| 51 | 60 A | Abs |
| 52 | 60 A | Timermodul, Deckenleuchte, Heckscheibenheizung, Sicherungen 25, 27, 28, 34 und 36 |
| Relais | ||
| R1 | Benzinpumpe | |
| R2 | Motorsteuerung | |
| R3 | Klimaanlage | |
| R4 | Abblendlicht | |
| R5 | Ampeln | |
| R6 | Horn | |
| R7 | Anlasser | |
| R8 | Motorlüfter mit hoher Drehzahl | |
| R9 | Lüfter zur Motorkühlung | |
| R10 | – | |
| R11 | Tagfahrlicht | |
| Diode | ||
| D1 | 2000-2002: Anlasserrelais | |
| 1999: Verpolungsschutz | ||
| D2 | Klimaanlage | |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
