Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Ford Fiesta inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 2011 bis 2017
Sicherungskasten Innenraum
Der Sicherungskasten befindet sich hinter dem Handschuhfach. Öffnen Sie das Ablagefach und entnehmen Sie erstmal jeglichen Inhalt. Drücken Sie nun die Seiten nach innen und drehen Sie die Aufbewahrungsbox nach unten.

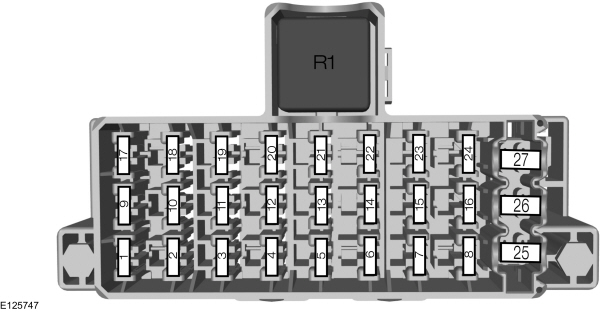

Sicherungskasten Innenraum – Typ 1 (Europa)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 7,5 A | Zündung, Regensensor, beheizbare Windschutzscheibe |
| 2 | 10 A | Legierungslampen |
| 3 | 7,5 A | Rückfahrlicht, Rückfahrkamera (VP) |
| 4 | 7,5 A | Leuchtweitenregulierung |
| 5 | 20 A | Scheibenwischer |
| 6 | 15 A | Heckscheibenwischer |
| 7 | 15 A | Waschpumpe |
| 8 | 10 A | Einparkhilfe (Fahrzeuge mit vorderer Einparkhilfe) |
| 9 | – | Nicht benutzt |
| 10 | 7,5 A | Beheizte Sitze |
| 11 | – | Nicht benutzt |
| 12 | 10 A | Airbagmodul |
| 13 | 10 A | Zündung, elektrische Servolenkung, Kombiinstrument, passive Diebstahlsicherung, ABS |
| 14 | 7,5 A | Steuergerät Antriebsstrang, Schalthebel, Kraftstoffpumpe, |
| 15 | 7,5 A | Audiosystem, Kombiinstrument |
| 16 | 7,5 A | Beheizbarer Außenspiegel |
| 17 | 15 A | Zündschloss |
| 18 | 20 A | Zigarettenanzünder, vordere Steckdose |
| 19 | 15 A | Datenübertragungsstecker |
| 20 | 20 A | Trailer-Modul |
| 21 | 15 A | Audiosystem, Navigation, Bluetooth |
| 22 | 7,5 A | Eine Gruppe von Instrumenten |
| 23 | 7,5 A | Multifunktionsdisplay, Uhr, interner Scanner, Heizungs-, Lüftungs-, Klimaanlagenpanel |
| 24 | – | Nicht benutzt |
| 25 | 30 A | Elektrische Fensterheber (vorne) |
| 26 | 30 A | Beheizbare Windschutzscheibe, linke Seite |
| 27 | 30 A | Beheizbare Windschutzscheibe, rechte Seite |
| Relais | ||
| R1 | Zündung | |

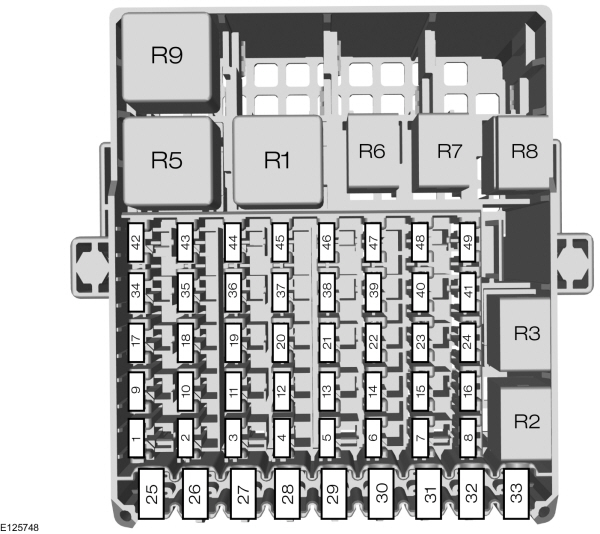

Sicherungskasten Innenraum – Typ 2 (Europa)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 7,5 A | Zündung, Scheibenwischer, beheizbare Windschutzscheibe, Deckenleuchte, Innenspiegel |
| 2 | 10 A | Legierungslampen |
| 3 | 7,5 A | Rückfahrscheinwerfer |
| 4 | 7,5 A | Leuchtweitenregulierung |
| 5 | 20 A | Scheibenwischer |
| 6 | 15 A | Heckscheibenwischer |
| 7 | 15 A | Waschpumpe |
| 8 | 10 A | Einparkhilfe (Fahrzeuge mit vorderer Einparkhilfe) (-2012) |
| 9 | 15 A | Beheizbarer Beifahrersitz (2012-) |
| 10 | 15 A | Beheizter Fahrersitz |
| 7.5 | Beheizte Sitze | |
| 11 | – | Nicht benutzt |
| 12 | 10 A | Airbagmodul |
| 13 | 10 A | Zündung, elektrische Servolenkung, Kombiinstrument, passive Diebstahlsicherung, Antiblockiersystem; |
| 14 | 7,5 A | Steuergerät Antriebsstrang, Schalthebel, Kraftstoffpumpe |
| 15 | 7,5 A | Audiosystem, Kombiinstrument |
| 16 | 7,5 A | Beheizbarer Außenspiegel (-2012) |
| 17 | 15 A | Zündschloss (-2012) |
| 18 | 20 A | Zigarettenanzünder, vordere Steckdose (-2012) |
| 19 | 15 A | Datenübertragungsstecker |
| 20 | 20 A | Trailer-Modul |
| 21 | 15 A | Audiosystem, (Navigation, Bluetooth (-2012)) |
| 22 | 7,5 A | Eine Gruppe von Instrumenten |
| 23 | 7,5 A | Multifunktionsdisplay, Uhr, interner Scanner, Heizungsdüsen, Klimaanlagenpanel |
| 24 | 10 A | SYNC, Bluetooth (2012-) |
| 25 | 30 A | Elektrische Fensterheber (vorne) (-2012) |
| 26 | 30 A | Beheizbare Windschutzscheibe auf der linken Seite |
| 27 | 30 A | Beheizbare Windschutzscheibe auf der rechten Seite |
| 28 | 30 A | Hochwertige Stromversorgung (Fahrzeuge mit Start-Stopp-System), Spannungsqualitätsmodul |
| 29 | 20 A | Steckdose hinten (2012-) |
| 30 | 20 A | Zigarettenanzünder, Zusatzsteckdose vorne |
| 31 | 30 A | Elektrische Fensterheber (hinten) (-2012) |
| 32 | – | Nicht benutzt |
| 33 | – | Nicht benutzt |
| 34 | 20 A | Schlüsselloser Zugang |
| 35 | 20 A | Schlüsselloser Zugang |
| 36 | 15 A | Zündschloss (2012-) |
| 37 | – | Nicht benutzt |
| 38 | – | Nicht benutzt |
| 39 | – | Nicht benutzt |
| 40 | – | Nicht benutzt |
| 41 | – | Nicht benutzt |
| 42 | 7,5 A | Rückfahrkamera (2012-) |
| 43 | 10 A | Aktiver Stadtstopp (2012-) |
| 44 | 7,5 A | Beifahrer-Airbag-Aus-Anzeige (2012-) |
| 45 | – | Nicht benutzt |
| 46 | – | Nicht benutzt |
| 47 | – | Nicht benutzt |
| 48 | – | Nicht benutzt |
| 49 | – | Nicht benutzt |
| Relais | ||
| R1 | Zündung | |
| R2 | 1 A | |
| Zigarettenanzünder, vordere Zusatzsteckdose (2012-) | ||
| R3 | 2 A | |
| R4 | Aktiver Stadtstopp (2012-) | |
| R5 | Nicht benutzt | |
| R6 | Schlüsselloser Zugang (Zubehör) | |
| R7 | Schlüsselloser Zugang (Zündung) | |
| R8 | Zusatzsteckdose hinten (2012-) | |
| R9 | Nicht benutzt | |
| R10 | Nicht benutzt | |
| R11 | Nicht benutzt | |
| R12 | Nicht benutzt | |

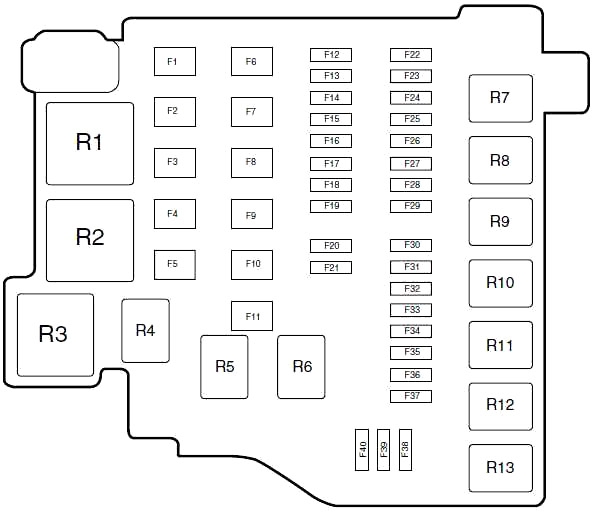

Sicherungskasten Innenraum – Typ 3 (Nordamerika)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 15 A | Zündschalter, Zündrelais für schlüssellosen Zugang, Relais für schlüsselloses Zugangszubehör |
| F2 | 10 A | bis 2012: Elektronischer Spiegel, Klimakupplung, Sicherungskasten Motorraum |
| 7.5 | ab 2013: Automatisch abblendender Innenspiegel, automatische Scheibenwischer, Heizungsrelaissteuerung | |
| F3 | 7,5 A | Eine Gruppe von Instrumenten |
| F4 | 7,5 A | Beifahrer-Airbag-Aus-Anzeige, Insassenklassifizierungssystem |
| F5 | 15 A | Diagnosestecker |
| F6 | 10 A | Sicherungslampe |
| F7 | 7,5 A | Instrumententafel-Display, Intelligent Access Antenna (IA) (bis 2012), Manuelle Klimatisierung (bis 2012), Info & Entertainment Display (ab 2013) |
| F8 | 7,5 A | ab 2011: Frontscheinwerfer (bis 2012), Schiebedachschalter |
| F9 | 20 A | Schlüsselloses Fahrzeugmodul |
| F10 | 15 A | Radio, SYNC-Modul |
| F11 | 20 A | Frontscheibenwischer, Body Control Module (BCM) |
| F12 | 20 A | bis 2012: Reifendruckkontrollsystem (RDKS) |
| 7.5 | ab 2013: Klimatisierung | |
| F13 | 15 A | Heckwischer, BCM |
| F14 | 20 A | bis 2012: Intelligentes Zutrittsmodul |
| ab 2013: Keyless Entry, Keyless Start | ||
| F15 | 15 A | Waschpumpe |
| F 16 | 15 A | bis 2011: Modul Global Positioning System (GPS). |
| 7.5 | von 2011-2012: Elektrische Außenspiegel, elektrische Fensterheber | |
| 5 | ab 2013: Elektrische Außenspiegel, elektrische Fensterheber | |
| F17 | 7,5 A | bis 2012: Sitzheizungsrelais |
| 15 | ab 2012: Sitzheizung | |
| F18 | 10 A | Bremslichter, Blinker (bis 2012) |
| F19 | 7,5 A | Kombiinstrument, Radio (bis 2011) |
| F20 | 10 A | Airbagmodul |
| F21 | 10 A | bis 2012: Karosseriesteuergerät, Klimaanlage, passiver Diebstahlsicherungs-Transceiver, elektronisches Servolenkungsmodul, Kombiinstrument, Motorraum-Sicherungstafel |
| 7.5 | ab 2012: Body Control Module – Zündschalter, Klimaanlage, passiver Diebstahlsicherungs-Transceiver, elektronisches Servolenkungsmodul, Kombiinstrument, Motorraum-Sicherungstafel | |
| ab 2013: Elektronische Servolenkung, Kombiinstrument, Zündung, Scheibenwischer, passive Diebstahlsicherung | ||
| F22 | 7,5 A | Gaspedalstellungssensor, Powertrain Control Module (PCM), Schalthebel (bis 2012), Antiblockiersystem (ABS), Zündversorgung, Stabilitätsassistent (ab 2013) |
| F23 | 10 A | bis 2012: Zündversorgung Getriebesteuergerät, Zündversorgung Reifendruckkontrollsystem |
| 7.5 | ab 2013: Getriebesteuergerät | |
| F24 | 7,5 A | bis 2011: Frontleuchte, Schiebedachschalter |
| ab 2013: Audioeinheit | ||
| F25 | 7,5 A | Außenspiegel |
| F26 | 7,5 A | bis 2011: Reifendruckkontrollsystem |
| ab 2013: Zentralverriegelung. | ||
| F27 | — | Nicht benutzt |
| F28 | — | Nicht benutzt |
| F29 | — | Nicht benutzt |
| F30 | — | Nicht benutzt |
| F31 | 30 A | Elektrische Fensterheber |
| F32 | 20 A | Batterieausfallleuchte, hintere Zusatzsteckdosen |
| F33 | 20 A | Kraft Punkte |
| F34 | 30 A | Elektrische Fensterheber |
| F35 | 20 A | Schiebedach |
| F36 | — | Nicht benutzt |
| Relais | ||
| R1 | Zündrelais | |
| R2 | bis 2012: Brems-/Blinkerrelais hinten links | |
| R3 | bis 2012: Relais Brems-/Blinklicht hinten rechts | |
| R4 | Relais Fahrersitzheizung | |
| R5 | Relais Beifahrersitzheizung | |
| R6 | Zubehör schlüsselloser Fernstart | |
| R7 | Schlüsselloser Fernstart im Zündmodus; | |
| R8 | Batteriesparrelais | |
| Batterie-Backup-Anzeige | ||
| R9 | Zubehörverzögerung | |
Sicherungskasten Motorraum

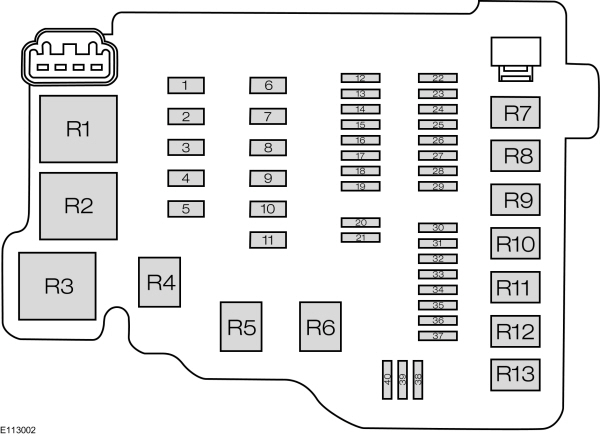

Sicherungskasten Motorraum – Typ 1 (Europa 2008-2017; Nordamerika 2010-2011)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 40 A | Antiblockiersystem-Modul |
| 30 | Antiblockiersystem, Elektronisches Stabilitätsprogrammmodul (nur Europa) | |
| 2 | 60 A | Europa: Hochgeschwindigkeitslüfter des Kühlsystems |
| 50 | Nordamerika: Getriebesteuermodul (TCM) | |
| 3 | 40 A | Lüfter des Kühlsystems |
| 30 | Lüftergeschwindigkeit des Kühlsystems niedrig (nur Europa) | |
| 4 | 30 A | Heizlüfter |
| 40 | Nordamerika: Heizungsgebläserelais, Klimaanlage | |
| 5 | 60 A | Stromversorgung Fahrgastraum-Sicherungskasten (Batterie) |
| 6 | 30 A | Körperkontrollmodul |
| 7 | 60 A | Stromversorgung Fahrgastraum Sicherungskasten (Zündung) |
| 8 | 50 A | Europa; ab 2012: Automatikgetriebe |
| 60 | Europa; bis 2012: Glühkerzen | |
| 30 | Nordamerika: Kraftstoffpumpe | |
| 9 | 60 A | Europa: Beheizbare Windschutzscheibe |
| 20 | Nordamerika: ABS-Modulventil | |
| 10 | – | Nicht benutzt |
| 11 | 30 A | Anlasserrelais |
| 12 | 10 A | Linkes Fernlichtrelais |
| 13 | 10 A | Fernlichtrelais rechts |
| 14 | 10 A | Europa: Wasserpumpe |
| Nordamerika: linker Scheinwerfer (Abblendlicht) | ||
| 15 | 10 A | Europa: Zündspulen |
| Nordamerika: Rechter Scheinwerfer (Abblendlicht) | ||
| 16 | 15 A | Europa: Antriebsstrang-Steuermodul, hoher und niedriger Lüfter |
| Nordamerika: A / C-Kupplungsrelais, Luftmassenmesser (MAF), Antriebsstrang-Steuermodul (PCM), Kraftstoffeinspritzdüsen, Fahrzeuggeschwindigkeitssensor (VSS), variable Ventilsteuerung, Kanisterfilter | ||
| 17 | 15 A | Benzinmotoren: beheizte Lambdasonden |
| 20 | Dieselmotoren: Leistungsmodul | |
| 18 | 10 A | Europa; bis 2012: FN-Getriebe (Automatik) |
| 15 | Nordamerika: Zündspule | |
| 19 | 7,5 A | Europa; ab 2012: Klimakompressor |
| 20 | – | Nicht benutzt |
| 21 | 7,5 A | Europa; ab 2012: Lüfter (1.6L Duratorq-TDCi) |
| 22 | 15 A | Europa; bis 2012: Batteriebetriebene Lichtsteuerung |
| Nordamerika: BCM – Außenbeleuchtung | ||
| 23 | 15 A | Europa: Nebelscheinwerfer |
| 7.5 | Nordamerika: Relais für Abblendlicht | |
| 24 | 15 A | Fahrtrichtungsanzeiger |
| 25 | 15 A | Europa; ab 2012: Außenbeleuchtung links |
| Nordamerika: Abblendlichtrelais, Tagfahrlicht | ||
| 10 | Europa; bis 2012: Tagfahrlicht | |
| 26 | 15 A | Europa; ab 2012: Außenbeleuchtung rechts |
| 7.5 | Europa; bis 2012: Elektrischer Außenspiegelschalter, elektrisch anklappbare Außenspiegel, elektrische Fensterheber (Fahrertür) | |
| Nordamerika: Elektrischer Spiegelschalter, Fahrerfensterschalter | ||
| 27 | 7,5 A | Europa: Antriebsstrangsteuermodul |
| Nordamerika: TCM, PCM, natürliche Vakuumlecksuche | ||
| 28 | 20 A | Europa: Antiblockiersystem, elektronisches Stabilitätsprogramm |
| 29 | 10 A | Kupplung der Klimaanlage |
| 30 | – | Nicht benutzt |
| 31 | 20 A | Nordamerika: Relais für Abblendlicht |
| 32 | 20 A | Hupe, Batteriesparmodus, schlüsselloses Fahrzeugmodul |
| 33 | 20 A | Heizbare Heckscheibe |
| 34 | 20 A | Europa: Kraftstoffpumpenrelais, Dieselheizung |
| 35 | 15 A | Europa; ab 2012: Alarmanlage der Kategorie 1 |
| 36 | 7,5 A | Europa; ab 2012: Steuergerät Automatikgetriebe |
| 37 | 25 A | Europa; ab 2012: Türmodul vorn links |
| 38 | 25 A | Europa; ab 2012: Türmodul vorn rechts |
| 39 | 25 A | Europa; ab 2012: Türmodul hinten links |
| 40 | 25 A | Europa; ab 2012: Hecktürmodul rechts |
| Relais | ||
| R1 | Europa: Lüfter | |
| R2 | Europa: Beheizbare Windschutzscheibe | |
| R3 | Europa: Leistungssteuermodul | |
| R4 | Ampeln | |
| R5 | Europa; bis 2012: Abblendlicht | |
| Nordamerika: PCM-Relais | ||
| R6 | Tagfahrlicht | |
| R7 | Lüfter zur Motorkühlung | |
| R8 | Anlasser | |
| R9 | Kupplung der Klimaanlage | |
| R10 | Europa: Nebelscheinwerfer | |
| Nordamerika: Rückfahrlichtrelais | ||
| R11 | Benzinmotoren: Kraftstoffpumpe | |
| Dieselmotoren: Kraftstoffheizung | ||
| Nordamerika: Spulenpaketrelais | ||
| R12 | Europa: Rückfahrscheinwerfer | |
| Nordamerika: Relais für Abblendlicht | ||
| R13 | Heizlüfter | |

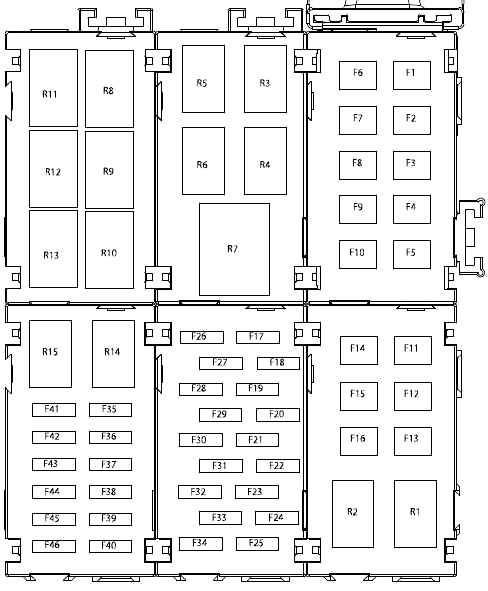

Sicherungskasten Motorraum – Typ 2 (Nordamerika 2011-2015)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 60 A | ab 2013: Stabilitätsassistent |
| 40 | Radblockierschutzsystem | |
| 2 | 40 A | ab 2013: Getriebesteuergerät |
| 50 | bis 2012: Getriebesteuergerät | |
| 3 | 40 A | Lüfter |
| 60 | 1 A | |
| 4 | 40 A | Gebläsemotor |
| 5 | 60 A | Stromversorgung des Sicherungskastens im Fahrgastraum |
| 6 | 30 A | Zentralverriegelung |
| 7 | 60 A | ab 2013: Zündschloss |
| bis 2012: Sicherungskasten Fahrgastraum | ||
| 8 | 60 A | Antriebsstrangsteuermodul |
| 9 | 40 A | ab 2013: Modul Stabilitätsassistent |
| 20 | bis 2012: ABS-Modulventil | |
| 10 | 30 A | Motorstartsperre |
| 11 | 30 A | Elektronisches Kraftstoffpumpenrelais, Kraftstofftank, Zündspule |
| 12 | 60 A | ab 2013: Elektrische Fensterheber |
| 13 | 60 A | 1.0L EcoBoost (ab 2013): Lüfter mit hoher Drehzahl |
| 14 | – | Nicht benutzt |
| 15 | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | 20 A | Ampeln |
| 18 | 15 A | ab 2013: Steuergerät Powertrain |
| 19 | 20 A | ab 2013: Nebelscheinwerfer |
| bis 2012: Abblendlichtrelais | ||
| 20 | 15 A | Beheizter Abgassauerstoffsensor, Katalysatormodulsensor |
| 21 | 7,5 A | ab 2013: Fernlicht |
| bis 2012: Relaissteuerung für Abblend- und Fernlichtspule | ||
| 22 | 15 A | ab 2013: Zündkoll |
| 20 | 1 A | |
| 22 | 15 A | bis 2012: Luftmassenmesser (MAF), Antriebsstrangsteuermodul (PCM), Kraftstoffeinspritzdüsen, Fahrzeuggeschwindigkeitssensor (VSS), variable Ventilsteuerung, Kanisterspülung |
| 23 | 15 A | ab 2013: Außenleuchten rechts |
| bis 2012: Tagfahrlicht | ||
| 24 | 10 A | ab 2013: Emissionssystem |
| 25 | 15 A | ab 2013: Außenleuchten links |
| bis 2012: BCM – Außenbeleuchtung | ||
| 26 | 20 A | Horn. Batterie-Backup-Anzeige. Innenlampen |
| 27 | 7,5 A | 1,6 L Flex-Fuel (ab 2013): Modul Motorkaltstartsystem |
| 15 | 1 A | |
| 28 | 15 A | Fahrtrichtungsanzeiger |
| 29 | 20 A | ab 2013: Compressed Natural Gas, Fuel Control Module |
| 30 | 10 A | Kupplung der Klimaanlage |
| 31 | – | Nicht benutzt |
| 32 | 7,5 A | Antriebsstrangsteuermodul. Getriebesteuergerät |
| 33 | 10 A | ab 2013: Einspritzdüsen |
| 7.5 | 1 A | |
| 33 | 15 A | bis 2012: Zündspule |
| 34 | 30 A | ab 2013: Beheizbare Außenspiegel |
| bis 2012: BCM – Heckscheibenheizung | ||
| 35 | 10 A | ab 2013: Nebelscheinwerfer links |
| bis 2012: Linker Scheinwerfer (Abblendlicht) | ||
| 36 | 10 A | ab 2013: Nebelscheinwerfer rechts |
| bis 2012: Rechter Scheinwerfer (Abblendlicht) | ||
| 37 | 10 A | Linkes Fernlicht |
| 38 | 10 A | Rechtes Fernlicht |
| 39 | 2 A | bis 2012: Natürliche Vakuumlecksuche |
| 40 | – | Nicht benutzt |
| 41 | – | Nicht benutzt |
| 42 | – | Nicht benutzt |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | – | Nicht benutzt |
| Relais | ||
| R1 | ab 2013: Compressed Natural Gas Kraftstoffsystem | |
| R2 | Nicht benutzt | |
| R3 | Antriebsstrangsteuermodul | |
| R4 | Gebläsemotor | |
| R5 | Lüfter | |
| R6 | Kupplung der Klimaanlage | |
| R7 | 1 A | |
| R8 | bis 2012: Tagfahrlicht | |
| R9 | Motorstartsperre | |
| R10 | Ampeln | |
| R11 | ab 2013: Nebelscheinwerfer | |
| bis 2012: Abblendlichtrelais | ||
| R12 | Rückfahrscheinwerfer | |
| R13 | Benzinpumpe | |

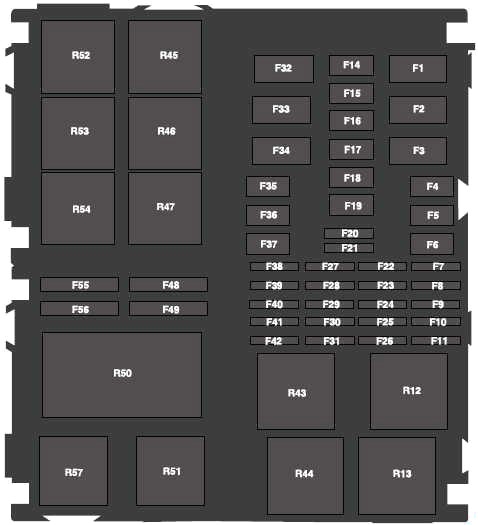

Sicherungskasten Motorraum – Typ 3 (Nordamerika 2015–2017)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 40 A | Antiblockiermodul des Bremssystems |
| 60 | Stabilitätsunterstützung | |
| F2 | 40 A | Lüfterrelais |
| 60 | 1 A | |
| F3 | 60 A | Sicherungskasten im Fahrgastraum |
| F4 | 20 A | Körperkontrollmodul |
| Elektrische Türschlösser | ||
| F5 | – | Nicht benutzt |
| F6 | 40 A | Gebläsemotorrelais |
| Gebläsemotor | ||
| F7 | – | Nicht benutzt |
| F8 | – | Nicht benutzt |
| F9 | 7,5 A | Relais für Nebelscheinwerfer |
| Fernlichtrelais | ||
| F10 | 15 A | Körperkontrollmodul |
| Äußere rechte Lampen | ||
| F11 | 15 A | Körperkontrollmodul |
| Externe Lampen auf der linken Seite | ||
| F14 | – | Nicht benutzt |
| F15 | – | Nicht benutzt |
| F 16 | – | Nicht benutzt |
| F17 | – | Nicht benutzt |
| F18 | – | Nicht benutzt |
| F19 | 30 A | Einspritzdüsen |
| F20 | – | Nicht benutzt |
| F21 | 7,5 A | 1.0L und 1.6L EcoBoost: Luftmassenmesser |
| 10 | Einspritzdüsen | |
| F22 | 15 A | Antriebsstrangsteuermodul |
| F23 | 15 A | Der Nockenwellensensor |
| Erhitzter Sauerstoff Sensor | ||
| F24 | 15 A | 1.6L Sigma: Zündverteiler |
| 20 | 1 A | |
| F25 | 10 A | Variables Timing |
| Entlüftungsventil des Verdunstungskanisters. | ||
| Relaiskollektor R57, R45 und R50 | ||
| F26 | 7,5 A | 1,6 l Flex-Fuel: ECSS-System |
| 15 | 1 A | |
| Aktive Kühlergrilljalousie | ||
| Die Wasserpumpe | ||
| Steuermodul der Klimaanlage | ||
| F27 | – | Nicht benutzt |
| F28 | – | Nicht benutzt |
| F29 | – | Nicht benutzt |
| F30 | – | Nicht benutzt |
| F31 | – | Nicht benutzt |
| F32 | 60 A | Sicherungskasten im Fahrgastraum |
| F33 | 60 A | Elektrische Fensterheber |
| F34 | 40 A | 6-Gang-PowerShift-Getriebe: Getriebesteuergerät |
| 60 | 1 A | |
| F35 | 40 A | Antiblockiersystem mit elektronischer Stabilitätskontrolle |
| F36 | 30 A | Motorstartsperre |
| Anlassermagnet | ||
| F37 | 30 A | Heizbare Heckscheibe |
| Beheizbare Außenspiegel | ||
| F38 | 20 A | Körperkontrollmodul |
| Batteriesparprogramm | ||
| F39 | 15 A | Körperkontrollmodul |
| Fahrtrichtungsanzeiger | ||
| F40 | – | Nicht benutzt |
| F41 | 10 A | Kupplung der Klimaanlage |
| F42 | 7,5 A | Antriebsstrangsteuermodul |
| Getriebesteuermodul | ||
| Entlüftungsventil des Verdunstungskanisters | ||
| F48 | 10 A | Nebelscheinwerfer links |
| F49 | 10 A | Nebelscheinwerfer rechts |
| F55 | 10 A | Linkes Fernlicht |
| F56 | 10 A | Rechtes Fernlicht |
| Relais | ||
| R12 | Relais des Steuergeräts Antriebsstrang | |
| R13 | Fernlichtrelais | |
| R43 | Nicht benutzt | |
| R44 | Relais für Nebelscheinwerfer | |
| R45 | A/C-Kupplungsrelais | |
| R46 | Nicht benutzt | |
| R47 | Kraftstoffpumpenrelais | |
| R50 | 1 A | |
| R51 | Aktivieren Sie das Sperrrelais | |
| R52 | Gebläsemotorrelais | |
| R53 | Nicht benutzt | |
| R54 | Rückfahrscheinwerfer | |
| R57 | Lüfterrelais | |
Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 2008 bis 2010
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 40 A | ABS-Modul |
| 1 | 30 A | ABS-ESP-Modul |
| 2 | 60 A | Lüfter des Kühlsystems – hohe Geschwindigkeit |
| 3 | 40 A | Lüfter des Kühlsystems |
| 3 | 30 A | Lüfter des Kühlsystems – niedrige Geschwindigkeit |
| 4 | 30 A | Heizungsgebläse |
| 5 | 60 A | Stromversorgung Fahrgastraum-Sicherungskasten (Batterie) |
| 6 | 30 A | Steuergerät für Körpersysteme |
| 7 | 60 A | Stromversorgung Fahrgastraum Sicherungskasten (Zündung) |
| 8 | 60 A | Glühkerzen |
| 9 | 60 A | Beheizbare Frontscheibe |
| 10 | – | Ungebraucht |
| 11 | 30 A | Anlasserrelais |
| 12 | 10 A | Linkes Fernlichtrelais |
| 13 | 10 A | Fernlichtrelais rechts |
| 14 | 10 A | Linkes Abblendlichtrelais |
| 15 | 10 A | Abblendlichtrelais rechts |
| 16 | 15 A | Antriebsstrang-Steuermodul, hohe und niedrige Lüftergeschwindigkeit |
| 17 | 15 A | Lambdasonden (HEGO) (Ottomotoren) |
| 17 | 20 A | Leistungsmodul (Dieselmotoren) |
| 18 | 10 A | FN (Automatik) Getriebe |
| 19 | – | Ungebraucht |
| 20 | – | Ungebraucht |
| 21 | – | Ungebraucht |
| 22 | 15 A | Versorgung des Lichtschalters mit Batteriespannung |
| 23 | 15 A | Nebelscheinwerfer |
| 24 | 15 A | Fahrtrichtungsanzeiger |
| 25 | 10 A | Tagfahrlicht |
| 26 | 7,5 A | Elektrischer Außenspiegelschalter, elektrisch einklappbare Außenspiegel, elektrische Fensterheber (Fahrertür) |
| 27 | 7,5 A | Antriebsstrangsteuermodul |
| 28 | 20 A | ABS-Modul, ESP |
| 29 | 10 A | Kupplung der Klimaanlage |
| 30 | – | Ungebraucht |
| 31 | – | Ungebraucht |
| 32 | 20 A | Piepser, Batterieentladeschutz, schlüsselloses Fahrzeugmodul |
| 33 | 20 A | Heizbare Heckscheibe |
| 34 | 20 A | Kraftstoffpumpenrelais, Dieselheizung |
| 35 | – | Ungebraucht |
| 36 | – | Ungebraucht |
| 37 | – | Ungebraucht |
| 38 | – | Ungebraucht |
| 39 | – | Ungebraucht |
| 40 | – | Ungebraucht |
| Relais | Beschreibung |
|---|---|
| R1 | Lüfter des Kühlsystems |
| R2 | Glühkerzen (nur Stage 4 DV4-Motoren), beheizbare Windschutzscheibe |
| R3 | Antriebsstrangsteuermodul |
| R4 | Ampeln. |
| R5 | Abblendlicht |
| R6 | Tagfahrlicht |
| R7 | Motorkühlgebläse |
| R8 | Anlasser |
| R9 | Kupplung der Klimaanlage |
| R10 | Nebelscheinwerfer |
| R11 | Kraftstoffpumpe, Kraftstoffvorwärmer |
| R12 | Rückfahrscheinwerfer |
| R13 | Heizungsgebläse |
Sicherungskasten Innenraum – Typ 1
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 7,5 A | Zündung, Regensensor, beheizbare Windschutzscheibe |
| 2 | 10 A | Bremslichter |
| 3 | 7,5 A | Rückfahrlicht, Rückfahrkamera (VP) |
| 4 | 7,5 A | Scheinwerfereinstellung |
| 5 | 20 A | Scheibenwischer |
| 6 | 15 A | Heckscheibenwischer |
| 7 | 15 A | Waschpumpe |
| 8 | 10 A | Einparkhilfe (Fahrzeuge mit vorderer Einparkhilfe) |
| 9 | – | Ungebraucht |
| 10 | 7,5 A | Sitzheizung |
| 11 | – | Ungebraucht |
| 12 | 10 A | Airbag |
| 13 | 10 A | Zündung, elektrische Servolenkung, Kombiinstrument, passive Diebstahlsicherung, ABS |
| 14 | 7,5 A | Steuergerät Antriebsstrang, Schalthebel, Kraftstoffpumpe |
| 15 | 7,5 A | Audiosystem, Kombiinstrument |
| 16 | 7,5 A | Beheizbarer Außenspiegel |
| 17 | 15 A | Zündschloss |
| 18 | 20 A | Zigarettenanzünder, Frontsteckdose |
| 19 | 15 A | Diagnosestecker |
| 20 | 20 A | Trailer-Modul |
| 21 | 15 A | Audiosystem, Navigation, Bluetooth |
| 22 | 7,5 A | Indikator gesetzt |
| 23 | 7,5 A | Multifunktionsdisplay, Uhr, Anwesenheitserkennung im Innenraum, Bedienfeld für Heizung, Lüftung und Klimaanlage |
| 24 | – | Ungebraucht |
| 25 | 30 A | Fensterheber (vorne) |
| 26 | 30 A | Beheizbare Windschutzscheibe auf der linken Seite |
| 27 | 30 A | Beheizbare Windschutzscheibe rechts |
| Relais | Beschreibung |
|---|---|
| R1 | Zündung |
Sicherungskasten Innenraum – Typ 2
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 7,5 A | Zündung, Regensensor, beheizbare Windschutzscheibe |
| 2 | 10 A | Bremslichter |
| 3 | 7,5 A | Rückfahrscheinwerfer |
| 4 | 7,5 A | Scheinwerfereinstellung |
| 5 | 20 A | Scheibenwischer |
| 6 | 15 A | Heckscheibenwischer |
| 7 | 15 A | Waschpumpe |
| 8 | 10 A | Einparkhilfe (Fahrzeuge mit vorderer Einparkhilfe) |
| 9 | – | Ungebraucht |
| 10 | 7,5 A | Sitzheizung |
| 11 | – | Ungebraucht |
| 12 | 10 A | Airbag |
| 13 | 10 A | Zündung, elektrische Servolenkung, Kombiinstrument, passive Diebstahlsicherung, ABS |
| 14 | 7,5 A | Steuergerät Antriebsstrang, Schalthebel, Kraftstoffpumpe |
| 15 | 7,5 A | Audiosystem, Kombiinstrument |
| 16 | 7,5 A | Beheizbarer Außenspiegel |
| 17 | 15 A | Zündschloss |
| 18 | 20 A | Zigarettenanzünder, Frontsteckdose |
| 19 | 15 A | Diagnosestecker |
| 20 | 20 A | Trailer-Modul |
| 21 | 15 A | Audiosystem, Navigation, Bluetooth |
| 22 | 7,5 A | Indikator gesetzt |
| 23 | 7,5 A | Multifunktionsdisplay, Uhr, Anwesenheitserkennung im Innenraum, Bedienfeld für Heizung, Lüftung und Klimaanlage |
| 24 | – | Ungebraucht |
| 25 | 30 A | Fensterheber (vorne) |
| 26 | 30 A | Beheizbare Windschutzscheibe auf der linken Seite |
| 27 | 30 A | Beheizbare Windschutzscheibe rechts |
| 28 | 30 A | Spannungsqualitätsmodul |
| 29 | – | Ungebraucht |
| 30 | 20 A | Zigarettenanzünder, Frontsteckdose |
| 31 | 30 A | Fensterheber (hinten) |
| 32 | – | Ungebraucht |
| 33 | – | Ungebraucht |
| 34 | 20 A | Schlüsselloses System |
| 35 | 20 A | Schlüsselloses System |
| 36 | – | Ungebraucht |
| 37 | – | Ungebraucht |
| 38 | – | Ungebraucht |
| 39 | – | Ungebraucht |
| 40 | – | Ungebraucht |
| 41 | – | Ungebraucht |
| 42 | – | Ungebraucht |
| 43 | – | Ungebraucht |
| 44 | – | Ungebraucht |
| 45 | – | Ungebraucht |
| 46 | – | Ungebraucht |
| 47 | – | Ungebraucht |
| 48 | – | Ungebraucht |
| 49 | – | Ungebraucht |
| Relais | Beschreibung |
|---|---|
| R1 | Zündung |
| R2 | Elektrischer Klappspiegel 1 |
| R3 | Elektrischer Klappspiegel 2 |
| R4 | Ungebraucht |
| R5 | Ungebraucht |
| R6 | Schlüsselloser Zugang (Zubehörleistung) |
| R7 | Schlüsselloser Zugang (Zündung) |
| R8 | Ungebraucht |
| R9 | Ungebraucht |
| R10 | Ungebraucht |
| R11 | Ungebraucht |
| R12 | Ungebraucht |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 1997 bis 2002
Sicherungskasten Innenraum
Der Sicherungsblock befindet sich im Armaturenbrett.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 15 A | Feuerzeug |
| 2 | 20 A | 1) Uhr, Heizung, Innenbeleuchtung, Uhr, Radiospeicher |
| 7.5 | 2 A | |
| 3 | 10 A | 2) GEM-Modul |
| 2) Kühlwagen; bis 1999: Kälteanlagenrelais, Verdampfersteuerrelais | ||
| 4 | 15 A | 1) Beheizbare Heckscheibe, beheizbare Außenspiegel |
| 20 | 2 A | |
| 5 | 20 A | 1) Hupe, Alarm |
| 15 | 2 A | |
| 6 | 10 A | 1) Linke Begrenzungsleuchte |
| 7.5 | 2 A | |
| 7 | 10 A | 1) Rechte Seitenleuchte |
| 7.5 | 2 A | |
| 8 | 15 A | Bis 09.1999: Zentralverriegelung, elektrische Außenspiegel |
| Ab 09.1999: GEM-Modul | ||
| 9 | 15 A | 1) Sitzhöhenverstellung |
| 25 | 2 A | |
| 10 | 15 A | Beheizbarer Vordersitz |
| 11 | 30 A | Elektrische Fensterheber, Zentralverriegelung |
| 12 | 20 A | Wischermotor, Scheibenwaschpumpe |
| 13 | 15 A | 1) Bremslicht, Instrumententafel |
| 15 | 2 A | |
| 14 | 10 A | Airbag |
| 15 | 10 A | 1) Beheizte Spiegel |
| 7.5 | 2 A | |
| 16 | 30 A | Gebläsemotor der Heizung |
| 17 | 15 A | Fahrtrichtungsanzeiger |
| 18 | 15 A | 1) Zündung |
| 15 | 2 A | |
| 19 | 10 A | 1) Motormanagement, Radio, Alarm |
| 7.5 | 2 A | |
| 20 | 30 A | 1) Scheinwerferwaschanlage |
| 10 | 1 A | |
| 20 | 2 A | |
| 21 | 15 A | 2) Ab 09.1999: Zentralverriegelung |
| 22 | 10 A | Data Link Connector (DLC), Radio |
| 42 | 15 A | 2) Bis 09.1999: GEM-Modul |
| 10 | 2 A | |
| 43 | 10 A | 2) Relais für Tagfahrlicht (Standlicht) |
| 49 | 20 A | 2) Tagfahrlicht, Außenbeleuchtung |
| 50 | 25 A | 2) Externes Licht |
| Relais | ||
| I | Zündrelais | |
| II | Relais für beheizbare Windschutzscheibe | |
| III | – | |
| IV | – | |
| v | – | |
| VI | – | |
| VII | Relais Tagfahrlicht (Standlicht) | |
| VIII | Relais Tagfahrlicht (DTRL) | |
| IX | Relais für beheizbare Windschutzscheibe | |
| x | Relais für beheizbare Heckscheibe | |
| XI | Relais Tagfahrlicht (Standlicht) | |
| 1) Haynes 2) Schaltpläne (CG1647es) | ||
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 20 | – | Diode |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | 10 A | Linkes Fernlicht |
| 24 | 10 A | Rechtes Fernlicht |
| 25 | 10 A | Linkes Abblendlicht |
| 26 | 10 A | Abblendlicht rechts |
| 27 | 10 A | Benzinmotoren: Lambdasonde |
| 15 | Dieselmotoren: Kraftstoffheizung | |
| 28 | 15 A | 1,8 l Diesel Endura-DE: PCM, EGR, Glühkerzenrelais, Motorkühlgebläserelais, Schnellkühlgebläserelais (mit Klimaanlage), Klimaanlagenrelais, Fahrzeuggeschwindigkeitssensor (VSS) |
| Benzinmotoren: Kraftstoffpumpenrelais, Motorkühlgebläserelais, schnelles Kühlgebläserelais (mit Klimaanlage), Klimaanlagenrelais, Fahrzeuggeschwindigkeitssensor (VSS), passives Diebstahlschutzmodul (1,25 l ZETEC-SE 1,3 l Endura-DE), PCM, Luftmassenmesser (MAF; 1,4 l ZETEC-SE), Leerlaufluftregelventil, Einspritzdüse, Kanisterspülventil | ||
| 29 | 20 A | Klimaanlagenrelais, Nebelscheinwerferrelais, Doppeldruckschalter, Kühlsystemrelais (Kühlwagen), Verdampfersteuerrelais (Kühlwagen) |
| 30 | 3 A | Abs |
| 31 | 30 A | Abs |
| 32 | 3 A | PCM-Modul |
| 33 | 30 A | ABS (alle Modelle mit ABS), Motorlüfter (ohne ABS, ohne Klimaanlage) |
| 34 | 30 A | PCM-Modul |
| 35 | 10 A | Passives Diebstahlschutzmodul (1,8 L Diesel Endura-DE), Kraftstoffpumpenrelais |
| 36 | 60 A | Motorkühlgebläserelais, Schnellkühlgebläserelais (mit Klimaanlage), Glühkerzenrelais, Sperrrelais |
| 37 | 40 A | Relais für beheizbare Windschutzscheibe |
| 60 | Kühlwagen: Kühlgebläserelais (Kühlsystem), schnelles Kühlgebläserelais | |
| 38 | 10 A | Hauptrelais |
| 39 | 60 A | Relais Tagfahrlicht (DTRL), Sicherung Nr.: 1, 2, 3, 4, 5, 21, 22 (Sicherungskasten Fahrgastraum) |
| 40 | 60 A | Zündschalter, Sicherung Nr.: 42, 50 (Sicherungskasten Fahrgastraum) |
| Relais | ||
| R1 | Hilfsrelais | |
| R2 | Sperrrelais | |
| R3 | Dieselmotoren: Relais für Glühkerzen | |
| R4 | Relais Motorkühlgebläse | |
| R5 | Schnelles Relais des Kühlgebläses | |
| R6 | Klimarelais | |
| R7 | Klimarelais | |
| R8 | Hauptrelais | |
| R9 | Benzinmotoren: Kraftstoffpumpenrelais | |
| Dieselmotoren: Kraftstoffheizungsrelais | ||
| R10 | Relais für Nebelscheinwerfer | |
| R11 | Relais für Abblendlicht | |
| R12 | Fernlichtrelais | |

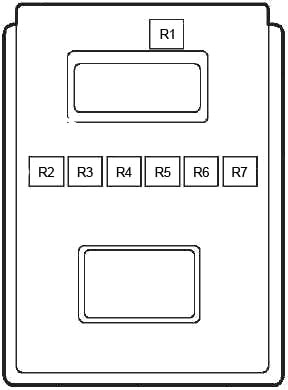

Relaiskasten
| Nr. | Relais |
|---|---|
| R1 | Kühlsystem |
| R2 | Verdampfer |
| R3 | Kühler |
| R4 | Lüfter |
| R5 | Hochgeschwindigkeits-Lüfter |
| R6 | Lüfter mit niedriger Drehzahl |
| R7 | Kupplungssteuerung |

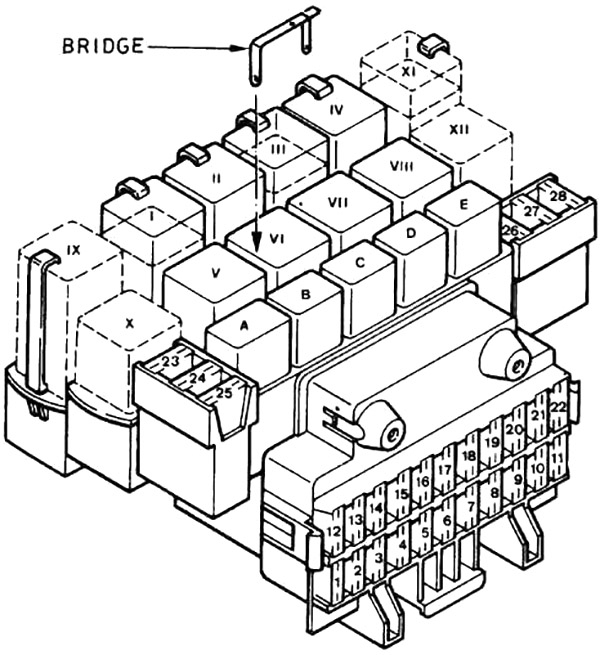

Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 1989 bis 1997
Sicherungskasten Innenraum
Sicherungen und Relais befinden sich im Armaturenbrett.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 3 A | Steuerungssystem für Elektromotoren |
| 2 | 15 A | Innenlampe, Zigarettenanzünder, Uhr, Radiospeicher |
| 3 | 20 A | Zentralverriegelung |
| 4 | 30 A | Heizbare Heckscheibe |
| 5 | 10 A | Dip-Beleuchtung |
| 6 | 10 A | Standlicht links, Nebelschlussleuchte |
| 7 | 10 A | Seitenlampe rechts |
| 8 | 10 A | Linkes Abblendlicht |
| 9 | 10 A | Rechtes Abblendlicht |
| 10 | 15 A | Links Fernlicht, rechts Fernlicht |
| 11 | 15 A | Fernlicht rechts, Fernlicht links |
| 12 | 20 A | Heizgebläse, Rückfahrscheinwerfer |
| 13 | 30 A | Kühlerlüfter |
| 14 | 15 A | XR2i, RS Turbo, RS 1800: Nebelscheinwerfer |
| 15 | 15 A | Horn |
| 16 | 20 A | Waschmaschine/Wischer |
| 17 | 10 A | Bremslichter, Instrumente |
| 18 | 30 A | Elektrische Fensterheber |
| 19 | 20 A | Elektrische Kraftstoffpumpe |
| 20 | 10 A | HEGO-Sensor |
| 21 | 10 A | Blinker links |
| 22 | 10 A | Richtungsanzeiger rechts |
| 23 | – | Frei |
| 24 | – | Frei |
| 25 | 15 A | ab 1992: Heckklappenentriegelung |
| 26 | 15 A | Heckklappenentriegelung |
| 30 | ab 1992: Beheizbare Frontscheibe | |
| 27 | 30 A | Beheizbare Frontscheibe |
| 28 | 30 A | Beheizbare Frontscheibe |
| 20 | Die Kraft eines Schiebedachs | |
| Relais | ||
| A | Leerlaufdrehzahl des Automatikgetriebes | |
| XR2i: Hupe | ||
| B | 1,6 A | |
| C | XR2i, RS Turbo, RS 1800: Nebelscheinwerfer | |
| D | Scheinwerfer Abblendlicht | |
| E | „DIM/DIP“ | |
| I | Heizbare Heckscheibe | |
| II | Frontscheibenwischer | |
| III | 1,1 A | |
| 1,1/1,3/1,4 CF; ab 1990: Verzögerung | ||
| DOHC 16-Ventil: Kraftstoffeinspritzung | ||
| IV | EEC-Modul | |
| V | Zündung | |
| VI | Automatikgetriebe | |
| Benzinpumpe | ||
| VII | Ampeln | |
| VIII | „DIM/DIP“ | |
| IX | Nicht benutzt | |
| X | Nicht benutzt | |
| XI | Beheizbare Frontscheibe | |
| XII | Abs | |
Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 1983 bis 1989
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Warnhupe, Hupe, Fernentriegelungsschalter der Heckklappe |
| 2 | 15 A | Innenbeleuchtung, Scheibenwaschanlage, Uhr |
| 3 | 30 A | Scheinwerferwaschanlagen |
| 4 | 20 A | Front- und Heckwischermotor, Heckscheibenwaschanlage, Rückfahrscheinwerfer |
| 5 | 20 A | Gebläsemotor der Heizung |
| 6 | 20 A | Lüfter zur Motorkühlung |
| 7 | 30 A | Heizbare Heckscheibe |
| 8 | 10 A | Blinker, Bremslichter, Tankanzeige |
| 9 | 10 A | Linke Seitenlichter, Nummernschildbeleuchtung, Instrumententafelbeleuchtung, Zigarettenanzünder, Heizungsschalter und Handschuhfachbeleuchtung |
| 10 | 10 A | Positionslichter rechts, Beleuchtung einschalten |
| 11 | 10 A | Abblendlicht links, Nebelschlussleuchte |
| 12 | 10 A | Abblendlicht rechts |
| 13 | 10 A | Linkes Fernlicht |
| 14 | 10 A | Rechtes Fernlicht |
Relaisbox
| Nr. | Relais |
|---|---|
| Auf der Rückseite des Sicherungskastens | |
| I | Zündschloss |
| II | Beheizbare Heckscheibe und beheizbarer Außenspiegel mit automatischer Abschaltung |
| III | Fernentriegelungsschalter für die Heckklappe |
| IV | Intervallwischermotor – vorne |
| V | Scheinwerferwaschanlagen |
| VI | Fahrtrichtungsanzeiger-Relais |
| Rückseite des Sicherungskastens | |
| – | Tageslicht |
| – | Beheizbare Vordersitze |
| – | Extra Fernlicht |
Zusätzliche Sicherungen
| Nr. | Geschützte Schaltungen | Standort |
|---|---|---|
| 1 | Radio | In der Verkabelung oder hinter dem Radio |
| 2 | Nebelschlussleuchten | Auf der Rückseite des Sicherungskastens |
| 3 | Nebelscheinwerfer | Auf dem Relais |
| 4 | Beheizbare Vordersitze | Auf dem Relais |
| 5 | Fernentriegelungsschalter für die Heckklappe | Auf der Rückseite des Sicherungskastens |
| 6 | Extra Fernlicht | Auf dem Relais |
Relais im Motorraum
| Nr. | Relais |
|---|---|
| 1 | Glühkerze (Dieselmotor) |
| 2 | Emissionskontrolle (nur Österreich und Norwegen) |
Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 2022

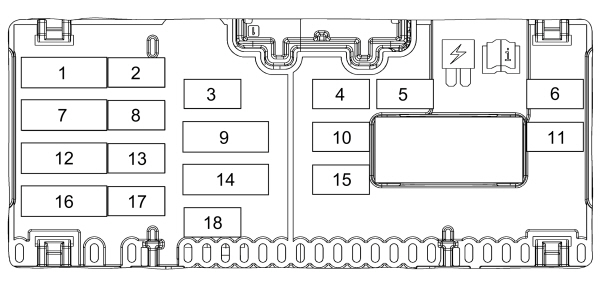

Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich unter dem Handschuhfach.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 5 A | Zusätzliches Steuermodul für das Sicherheitssystem. |
| Interner Temperatur- und Feuchtigkeitssensor. | ||
| 2 | 10 A | Steuergerät für aktive Einparkhilfe. |
| 3 | 10 A | Zündschloss; Zündschalterknopf; Telematik-Steuergerät-Modul. |
| 4 | 20 A | Verriegelung; Entsperren. |
| 5 | 10 A | Dachfenster. |
| 6 | 30 A | Spiegelschalter rechts; Elektrisch betriebene vordere Fenster auf der rechten Seite. |
| 7 | 5 A | Kontrollleuchte für Deaktivierung des Beifahrerairbags; Automatisch abblendender Innenspiegel; Drahtloses Ladegerät. |
| 8 | – | Nicht benutzt. |
| 9 | 5 A | Zentrales Alarmsteuermodul. |
| 10 | 15 A | Kindersicherungen; Tankdeckel. |
| 11 | 30 A | Spiegelschalter links; Elektrisch betriebene vordere Fenster auf der linken Seite. |
| 12 | 15 A | Beheiztes Lenkrad; Scheinwerfersteuermodul. |
| 13 | 15 A | Stimmenkontrolle; CD-Player. |
| 14 | 7,5 A | Batteriebetriebene Alarmsirene. |
| 15 | 10 A | Sirene der Alarmanlage. |
| 16 | 7,5 A | Lenkradmodul; Kombiinstrument; Diagnosestecker; Klimaanlage. |
| 17 | 20 A | Audio-Team. |
| 18 | – | Nicht benutzt. |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt. |
| 2 | 60 A | Ansauglufterhitzer. |
| 3 | 10 A | Beheizte Scheibenwaschdüsen. |
| 4 | 40 A | Heizelement der linken Windschutzscheibe. |
| 5 | – | Nicht benutzt. |
| 6 | 30 A | Anlasser. |
| 7 | 40 A | Ansauglufterhitzer. |
| 8 | – | Nicht benutzt. |
| 9 | 40 A | Doppelkupplungsgetriebe – Diesel. |
| 60A | Glühkerzensteuergerät – Diesel. | |
| 10 | – | Nicht benutzt. |
| 11 | 20 A | Lenksäulensperre. |
| 12 | 10 A | Kupplung der Klimaanlage. |
| 13 | – | Nicht benutzt. |
| 14 | – | Nicht benutzt. |
| 15 | – | Nicht benutzt. |
| 16 | 5 A | Riemenintegrierter Startergenerator – MHEV. |
| 17 | 5 A | Antriebsstrangsteuermodul. |
| 18 | 10 A | Integriertes beheizbares Lenkrad. |
| 19 | 5 A | Elektronische Servolenkung. |
| 20 | 7,5 A | Getriebesteuermodul. |
| 21 | – | Nicht benutzt. |
| 22 | – | Nicht benutzt. |
| 23 | – | Nicht benutzt. |
| 24 | – | Nicht benutzt. |
| 25 | 10 A | Kühlmittelpumpe; Auslassventil; Die Wasserpumpe. |
| 26 | 15 A | Kraftstoffdampf-Ablassventil; Der Nockenwellenpositionssensor; Kraftstoffeinspritzdruck-Steuersensor; Turbolader-Turbinensteuerungs-Magnetventil mit variabler Geometrie; Abgasrückführungskühler-Bypassventil; Magnetventil zur Steuerung des Entlastungsventils; Beheizte Lambdasonde. |
| 27 | 20 A | Antriebsstrangsteuermodul. |
| 28 | 15 A | Aktiver Kühlergrillverschluss; Ölpumpe; Kompressor für Klimaanlagen; Magnetventil zur Steuerung des Entlastungsventils; Wasser im Kraftstoffsensor. |
| 29 | 15 A | Die Zündspule; Rauschunterdrückungskondensator. |
| 30 | 10 A | A/C-Überdruckventil. |
| 31 | 10 A | Batterieenergiesteuermodul – MHEV. |
| 32 | 30 A | Steuergerät für Körpersysteme. |
| 33 | 10 A | Toter-Winkel-Überwachungssystem; Tempomatmodul; Einparkhilfe Frontkamera; Einparkhilfe-Kamera hinten; Steuergerät für aktive Einparkhilfe. |
| 34 | 10 A | Getriebeölpumpe. |
| 35 | 10 A | Scheinwerfer. |
| 36 | 5 A | Antiblockiersystem. |
| 37 | 15 A | Ladeluftkühlerlüfter. |
| 38 | 40 A | Gebläsemotor. |
| 39 | – | Nicht benutzt. |
| 40 | 10 A | Batterieenergiesteuermodul – MHEV. |
| 41 | 20 A | Beheizte Sitze. |
| 42 | – | Nicht benutzt. |
| 43 | 40 A | Anhängerzugmodul. |
| 44 | 40 A | Heizelement der rechten Windschutzscheibe. |
| 45 | 30 A | Türmodul hinten links. |
| 46 | 5 A | Scheinwerfereinstellung. |
| 47 | 15 A | Audio-Verstärker. |
| 48 | 20 A | Dachfenster. |
| 49 | 60 A | Antiblockierpumpe. |
| 50 | 60 A | Hochgeschwindigkeits-Lüfter. |
| 51 | 20 A | Getriebeölpumpe. |
| 52 | 10 A | Diagnosestecker. |
| 53 | – | Nicht benutzt. |
| 54 | 30 A | Türmodul hinten rechts. |
| 55 | 30 A | Antiblockierventil. |
| 56 | 5 A | Ein / Aus Schalter Bremsen. |
| 57 | 15 A | Audio-Verstärker. |
| 58 | – | Nicht benutzt. |
| 59 | 40 A | Steuergerät für Körpersysteme. |
| 60 | – | Nicht benutzt. |
| 61 | 5 A | Lordosenstütze. |
| 62 | – | Nicht benutzt. |
| 63 | – | Nicht benutzt. |
| 64 | – | Nicht benutzt. |
| 65 | – | Nicht benutzt. |
| 66 | – | Nicht benutzt. |
| 67 | – | Nicht benutzt. |
| 68 | 20 A | Benzinpumpe. |
| 69 | 20 A | Kraftstoffvorwärmer – Diesel. |
| 70 | 15 A | Einspritzdüsen punktieren. |
| 71 | – | Nicht benutzt. |
| 72 | – | Nicht benutzt. |
| 73 | 5 A | Regensensor. |
| 74 | 30 A | Scheibenwischermotor. |
| 75 | – | Nicht benutzt. |
| 76 | – | Nicht benutzt. |
| 77 | 25 A | Heizbare Heckscheibe. |
| 78 | – | Nicht benutzt. |
| 79 | 20 A | Tonsignal. |
| 80 | – | Nicht benutzt. |
| 81 | 25 A | Kraftstoffvorwärmer – Diesel. |
| 82 | 15 A | Waschpumpe für Heckscheibe. |
| 83 | 20 A | Feuerzeug; Zusätzliche Steckdosen auf der Vorderseite. |
| 84 | – | Nicht benutzt. |
| 85 | 40 A | Lüfter mit niedriger Drehzahl. |
| 86 | 20 A | Heckscheibenwischer. |
| 87 | – | Nicht benutzt. |
| 88 | – | Nicht benutzt. |
| 89 | – | Nicht benutzt. |
Belegung Sicherungskasten und Relais Ford Fiesta | Baujahr 2002 bis 2008
Sicherungskasten Armaturenbrett
| Nr. | Ampere | Beschreibung |
| F1 | — | — |
| F2 | — | Anhängerzugmodul |
| F3 | 7,5 A | Beleuchtung |
| — | Anhängerzugmodul | |
| F4 | 10 A | Klimaanlage, Gebläsemotor |
| F5 | 20 A | ABS, ESP |
| F6 | 30 A | ABS, ESP |
| F7 | 15 A | Übertragung |
| F8 | 7,5 A | Elektrische Spiegel |
| F9 | 10 A | Linkes Abblendlicht |
| F10 | 10 A | Abblendlicht rechts |
| F11 | 15 A | Tageslicht |
| F12 | 15 A | Motorsteuerung |
| F13 | 20 A | Motorsteuerung; Katalysator. |
| F14 | 30 A | Anlasser |
| F15 | 20 A | Benzinpumpe |
| F 16 | 3 A | Motorsteuerung |
| F17 | 15 A | Lichtschalter |
| F18 | 15 A | Radio, Diagnosestecker |
| F19 | 15 A | Tageslicht |
| F20 | 7,5 A | Kombiinstrument; Batterieschoner; Kennzeichenbeleuchtung; Allgemeines elektronisches Modul. |
| F21 | — | — |
| F22 | 7,5 A | Positions- und Positionslichter (links) |
| F23 | 7,5 A | Positions- und Positionslichter (rechts) |
| F24 | 20 A | Zentralverriegelung; Horn. |
| F25 | 15 A | Notfall-Lichter; Fahrtrichtungsanzeiger. |
| F26 | 20 A | Heizbare Heckscheibe |
| F27 | 15 A | Horn |
| F28 | 3 A | Batterie; Ladestation. |
| F29 | 15 A | Feuerzeug |
| F30 | 15 A | Zündung |
| F31 | 10 A | Lichtschalter |
| F32 | 7,5 A | Beheizter Spiegel |
| F33 | 7,5 A | Kombiinstrument; Batterieschoner; Kennzeichenbeleuchtung; Allgemeines elektronisches Modul. |
| F34 | 20 A | Schiebedach |
| F35 | 7,5 A | Beheizbare Vordersitze |
| F36 | 30 A | Elektrische Fensterheber |
| F37 | 3 A | ABS, ESP |
| F38 | 7,5 A | Allgemeines elektronisches Modul |
| F39 | 7,5 A | Airbag |
| F40 | 7,5 A | Übertragung |
| 10 | Lichtschalter | |
| F41 | 7,5 A | Übertragung |
| F42 | 30 A | Beheizbare Frontscheibe |
| F43 | 30 A | Beheizbare Frontscheibe |
| F44 | 3 A | Radio; Diagnosestecker. |
| F45 | 15 A | Bremslichter |
| F46 | 20 A | Scheibenwischer |
| F47 | 10 A | Heckscheibenwischer |
| F48 | 7,5 A | Ersatzlampen |
| F49 | 30 A | Gebläsemotor |
| F50 | 20 A | Nebellichter |
| F51 | 15 A | Feuerzeug |
| F52 | 10 A | Fernlicht links |
| F53 | 10 A | Rechter Fernlichtscheinwerfer |
| F54 | — | Anhängerzugmodul |
| F55 | — | — |
| F56 | — | Anhängerzugmodul |
| Relais | ||
| R1 | elektrische Spiegel; Beleuchtung. | |
| R2 | Beheizbare Frontscheibe | |
| R3 | Zündung | |
| R4 | Abblendlicht | |
| R5 | Scheinwerfer mit Fernlicht | |
| R6 | Benzinpumpe | |
| R7 | Anlasser | |
| R8 | Lüfter; Tagfahrlicht. | |
| R9 | Tageslicht | |
| R10 | Ladestation | |
| R11 | Motorsteuerung | |
| R12 | Elektrische Spiegel | |
Sicherungskasten Motorraum
Der Hauptsicherungskasten ist an der Batteriebefestigungswand befestigt (Batterie entfernen, Verriegelung drücken und Modul entfernen).
| Nr. | Ampere | Beschreibung |
| F1 | 80 A | Standheizung (RTS) |
| F2 | 60 A | Übertragung |
| F3 | 60 A | Zusatzheizung (RTS); Glühkerze. |
| F4 | 40 A | Lüfter; Klimaanlage. |
| F5 | 60 A | Beleuchtung; Generisches elektronisches Modul (GEM). |
| F6 | 60 A | Zündung |
| F7 | 60 A | Motor, Beleuchtung |
| F8 | 60 A | Beheizbare Frontscheibe; ABS, ESP. |
Relaisbox Motorraum
Die Relaisbox befindet sich neben der Batterie (die beiden Clips mit einem Schraubendreher zusammendrücken und entfernen).
| Nr. | Beschreibung |
| R1 | Klimaanlage |
| R2 | Lüfter |
| R3 | Standheizung (RTS) |
| R4 | Standheizung (RTS) |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Ford Fiesta
Alle 146 Artikel
Technische Daten
Ford Fiesta: Zahnriemen oder Steuerkette - Alle Modelle (Tabelle)
Probleme & Mängel
Ford Hinweis: "Stromversorgung Zusatzgeräte aktiv" | Ursachen + Kosten
Probleme & Mängel
Ford Meldung: "Motor Bitte Service!" | Focus, Fiesta, Kuga & Co | Ursachen & Kosten
Probleme & Mängel
Ford Fehlermeldung: "Zeitüberschreitung Motorstart" | Ursachen & Kosten
Probleme & Mängel
Ford Fehlermeldung "Getriebe Funktion reduziert" | "Getriebe reduz. Funktion"
Probleme & Mängel
Ford Fehlermeldung Parkpilot | Displaymeldung "Park Pilot Störung"
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
