Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Ford Transit inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Ford Transit | Baujahr 2017
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich hinter einer abnehmbaren Verkleidung unter dem Lenkrad.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Airbagmodul. |
| F2 | 4 A | Antiblockiersystem mit elektronischer Stabilitätskontrolle.Feststellbremse. |
| F3 | – | Nicht benutzt. |
| F4 | 10 A | Anhänger-Warnblinkrelais. |
| F5 | 20 A | Körpergelenke ausgeschnitten. |
| F6 | – | Nicht benutzt. |
| F7 | – | Nicht benutzt. |
| F8 | 40 A | Wechselstromsteckdose. |
| F9 | 30 A | Anhängerbremsmodul. |
| F10 | 30 A | Der Fahrersitz. |
| F11 | 30 A | Beifahrersitz. |
| F12 | 30 A | Relais Standlicht Anhänger. |
| F13 | 25 A | Antiblockiersystem mit elektronischen Stabilitätsregelventilen. |
| F14 | 5 A | Steuergerät B+ Relais Antriebsstrang. |
| F15 | 40 A | Leistungsrelais des Steuergeräts Antriebsstrang. |
| F16 | 40 A | Stromversorgung des Steuergeräts Karosserie. |
| F17 | 40 A | Radblockierschutzsystem. |
| F18 | 40 A | Geänderte Fahrzeuganschlüsse. |
| F19 | – | Nicht benutzt. |
| F20 | 5 A | Beheiztes Außenspiegelrelais.Heizbare Heckscheibe. |
| F21 | 10 A | Modifizierte Fahrzeug-Zündungsanschlüsse. |
| F22 | 15 A | Sicherungskasten Fahrgastraum (Body Control Module). |
| F23 | 7,5 A | Steuermodul der Klimaanlage. |
| F24 | 10 A | Körpergelenke ausgeschnitten. |
| F25 | 7,5 A | Innenbeleuchtung.Steuerung des Steckdosenrelais. |
| F26 | 10 A | Beheizbare Außenspiegel. |
| F27 | 20 A | Heizbare Heckscheibe. |
| F28 | 20 A | Heizbare Heckscheibe. |
| F29 | 10 A | Kamera für Einparkhilfe hinten.Spurhaltesystem. Elektrischer Spiegel. |
| F30 | – | Nicht benutzt. |
| F31 | 10 A | Zündversorgung der Anhängerbremse. |
| F32 | 10 A | Innenbeleuchtung. |
| F33 | 10 A | Beheizter Fahrersitz. |
| F34 | 10 A | Beheizbarer Beifahrersitz. |
| F35 | 5 A | Spiegelschalter.Fensterheberschalter Fahrerseite. |
| F36 | 20 A | Horn. |
| F37 | 7,5 A | SYNC-Modul.GPS-Modul. |
| F38 | 5 A | Gebläsemotorrelais.Hupenrelais. Scheibenwischerrelais. |
| F39 | 7,5 A | Ferngesteuerter, schlüsselloser Eintritt.Heckheizung, Lüftung und Klimaanlage. Backup-Anhänger-Abschlepprelais-Spule. Spule des Standlichtrelais. |
| F40 | 40 A | Gebläsemotor vorne. |
| F41 | 40 A | Gebläsemotor hinten. |
| F42 | 40 A | Heizbare Heckscheibe. |
| F43 | 30 A | Anhängersteckdose.Anhängerzugmodul. |
| F44 | 60 A | Hilfssteckdosen. |
| F45 | 40 A | Anhängeranschlüsse Power B+.Anhängerzugmodul. |
| F46 | 30 A | Elektrische Fensterheber. |
| F47 | 20 A | Steckdose für Zigarettenanzünder. |
| F48 | 20 A | Zusätzliche Steckdosen hinten. |
| F49 | 20 A | Zusätzliche Steckdosen vorn. |
| F50 | 60 A | Zündrelais 1 |
| F51 | 30 A | Elektrisch verstellbare Trittstufe oder Sitzheizung. |
| F51 | 60 A | Elektrisch verstellbare Trittstufe und Sitzheizung. |
| F52 | 40 A | Geänderte Fahrzeuganschlüsse. |
| F53 | 40 A | Geänderte Fahrzeuganschlüsse. |
| Relais | ||
| R1 | Unbenutzt (Ersatz). | |
| R2 | Hilfssteckdosen. | |
| R3 | Parkleuchte zum Ziehen eines Anhängers. | |
| R4 | Nicht benutzt. | |
| R5 | Elektrische Fensterheber. | |
| R6 | Zündung 1. | |
| R7 | Horn. | |
| R8 | Rückfahrscheinwerfer zum Ziehen eines Anhängers. | |
| R9 | Gebläsemotor vorne. | |
| R10 | Gebläsemotor hinten. | |
| R11 | Heizbare Heckscheibe.Beheizbare Außenspiegel. | |
| R12 | Beheizte Sitze. | |
| R13 | Geänderte Fahrzeuganschlüsse. |
Vorsicherungskasten
Der Vorsicherungskasten befindet sich unter dem Fahrersitz.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| C | 470A | Sicherungskasten im Motorraum.Anlasser. Generator. |
| D | 100 A | Sicherungskasten im Fahrgastraum.Sicherungskasten Karosseriesteuergerät. |
| E | – | Nicht benutzt. |
| F | 200 A | Sicherungstafel Fahrgastraum (SRBI BB3). |
| G | 100 A | Fahrgastraum-Sicherungskasten (SRBI BB1). |
| H | 80 A | Standheizung – Diesel. |
| J | 80 A | Modifizierte Fahrzeugverbindungen (SRB F52 und F53). |
| K | 100 A | Stromversorgung des Motoranschlusskastens. |
| L | 100 A | Sicherungskasten im Fahrgastraum. |
| M | 60 A | Stromversorgung des Fahrgastraum-Sicherungskastens (Karosseriesteuergerät). |
| N | 60 A | Stromversorgung des Fahrgastraum-Sicherungskastens (Karosseriesteuergerät). |
| P | 60 A | Nebenstrompunkt 1 (Kundenanschlusspunkt). |
| R | 60 A | Nebenstrompunkt 2 (Kundenanschlusspunkt). |
| S | 60 A | Nebenstrompunkt 3 (Kundenanschlusspunkt). |
| F1 | – | Nicht benutzt. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | 20 A | Relaisleistung R4. |
| F6 | 20 A | Relaisleistung R3. |
| F7 | 20 A | R2-Relaisleistung. |
| F8 | 20 A | R1-Relaisleistung. |
| F9 | – | Nicht benutzt. |
| F10 | – | Nicht benutzt. |
| F11 | – | Nicht benutzt. |
| F12 | 3 A | Strom schalten. |
| Relais | ||
| R1 | Ausstatter 1. | |
| R2 | Ausrüster 2. | |
| R3 | Aufsteiger 3. | |
| R4 | Ausrüster 4. | |
| R5 | Nicht benutzt. | |
| R6 | Nicht benutzt. | |
| R7 | Nicht benutzt. |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 15 A | Zentralverriegelung 2. |
| F2 | 15 A | Zentralverriegelung 1. |
| F3 | 15 A | Zündschloss. |
| F4 | 5 A | Steuergerät Einparkhilfe.Bremsschaltsperre. |
| F5 | 5 A | Regensensormodul. |
| F6 | 15 A | Scheibenwaschpumpe. |
| F7 | – | Nicht benutzt. |
| F8 | – | Nicht benutzt. |
| F9 | 10 A | Rechtes Fernlicht. |
| F10 | 10 A | Linkes Fernlicht. |
| F11 | 25 A | Äußere rechte Lampen.Positionslichter links. |
| F12 | – | Nicht benutzt. |
| F13 | 15 A | On-Board-Diagnose.Batteriesparprogramm. |
| F14 | 25 A | Blinkeranzeige.Zubehör mit verzögerten elektrischen Fensterhebern. Beheizbarer Frontairbag mit Spurhaltesensor. |
| F15 | 25 A | Externe Lampen auf der linken Seite.Seitenlichter rechts. Hohe Bremsleuchte. |
| F16 | 20 A | Audioeinheit.Navigationseinheit. |
| F17 | 7,5 A | Instrumententafel-Cluster.Heizungssteuerung. |
| F18 | 10 A | Scheinwerferschaltermodul.Lenkradmodul. Stromversorgung Bremslichtschalter. |
| F19 | 5 A | Schnittstellenmodul für vordere Steuerung/Anzeige. |
| F20 | 5 A | Anti-Diebstahl-System mit passiver Zündung. |
| F21 | 3 A | Zubehörrelais, Kundenzugangskanal. |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Selektive katalytische Reduktion – Diesel. |
| F2 | 15 A | Selektive katalytische Reduktion – Diesel. |
| F3 | 15 A | Selektive katalytische Reduktion – Diesel. |
| F4 | 10 A | Selektive katalytische Reduktion – Diesel. |
| F5 | 3 A | Dieselpartikelfilter Verdampfer.Glühkerzenüberwachung – Diesel. |
| F6 | – | Nicht benutzt. |
| F7 | 7,5 A | Zündversorgung des Automatikgetriebe-Steuermoduls. |
| F8 | 20 A | Lüfter – Benzin. |
| F9 | – | Nicht benutzt. |
| F10 | 30 A | Elektrisch verstellbare Trittstufe und Sitzheizung. |
| F11 | 10 A | Kupplung der Klimaanlage. |
| F12 | 20 A | Verdampfer-Glühkerze Dieselpartikelfilter. |
| F13 | – | Nicht benutzt. |
| F14 | 3 A | Selektive katalytische Reduktion – Zündung – Diesel. |
| F15 | – | Nicht benutzt. |
| F 16 | 10 A | Kraftstoffpumpenrelais – Diesel. |
| F 16 | 20 A | Kraftstoffpumpenrelais – Benzin. |
| F17 | 15 A | Automatikgetriebemodul (Batterieleistung) -Diesel. |
| F18 | 30 A | Radblockierschutzsystem.Stabilitäts-Hilfspumpe – Diesel. Sicherungskasten im Motorraum #F16 – Benzin. Sicherungskasten im Motorraum #F16, #F17 – Diesel. |
| F19 | 30 A | Anlassermagnet. |
| F20 | 60 A | Glühkerzen – Diesel. |
| F21 | 60 A | Zündrelais 3. |
| F22 | 40 A | Stromversorgung für Relais für selektive katalytische Reduktion. |
| F22 | 40 A | Stromversorgung des Relais der elektrischen Vakuumpumpe – Benzin. |
| F23 | 10 A | SCHALTKREIS SICHERUNG GESCHÜTZT. |
| F24 | – | Nicht benutzt. |
| F25 | 10 A | Unbenutzt (Ersatz). |
| F26 | 20 A | SCHALTKREIS SICHERUNG GESCHÜTZT. |
| F27 | – | Nicht benutzt. |
| F28 | 7,5 A | Kurbelgehäusesensor – Diesel. |
| F29 | 3 A | Zündleistung – Audio – Benzin. |
| F29 | 7,5 A | Kurbelgehäuseentlüftungsheizung – Diesel. |
| F30 | 60 A | Einzelner Lüfter – Diesel. |
| F30 | 40 A | Doppellüfter – Benzin. |
| F31 | 40 A | Doppellüfter 2 – Benzin. |
| F32 | 30 A | Scheibenwischermotor. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 20 A | Stromversorgung für das Antriebsstrangsteuerungssystem – Benzin. |
| F35 | 15 A | Stromversorgung für das Antriebsstrangsteuerungssystem – Diesel. |
| F36 | 20 A | Luftmassenmesser – Benzin. |
| F36 | 15 A | PM-Dieselsensor.Harnstoffqualitätssensor – Diesel. NOX-Sensor 1.2-Diesel. |
| F37 | 7,5 A | Mengenregelventil – Diesel. |
| F38 | 20 A | Klimaanlagenkupplung – Benzin. |
| F38 | 7,5 A | A/C-Kupplung – Diesel. |
| F39 | 7,5 A | UEGO, VAP PUMP, EBYPASS, EDF, HEDF – 3,7-Liter-Benzinmotor. |
| F39 | 10 A | UEGO, VAP PUMP, EBYPASS, EDF, HEDF – 3,5-Liter-Benzinmotor. |
| F39 | 15 A | UEGO, VAP-PUMPE, EBYPASS, EDF, HEDF – Diesel. |
| Relais | ||
| R1 | Zündung 3. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Nicht benutzt. | |
| R5 | Lüfter – Benzin. | |
| R6 | Scheibenwischer – an und aus. | |
| R7 | Scheibenwischer – niedrige und hohe Geschwindigkeit. | |
| R8 | Elektrische Vakuumpumpe – Benzin. | |
| R9 | Anlasser. | |
| R10 | Kupplung der Klimaanlage. | |
| R11 | Glühkerze des Kraftstoffverdampfersystems – Diesel. | |
| R12 | Einspritzpumpe. | |
| R13 | Nicht benutzt. | |
| R14 | Nicht benutzt. | |
| R15 | Lüfter mit langsamer und hoher Geschwindigkeit. | |
| R16 | Selektive katalytische Reduktion – Diesel. | |
| R17 | Antriebsstrangsteuermodul. | |
| R18 | Hochgeschwindigkeits-Lüfter. |
Belegung Sicherungskasten und Relais Ford Transit | Baujahr 2018 bis 2019
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich hinter einer abnehmbaren Verkleidung unter dem Lenkrad.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Einschränkungssteuermodul. |
| F2 | 4 A | Antiblockiersystem mit elektronischer Stabilitätskontrolle.Feststellbremse (Diesel). |
| F3 | 7,5 A | Innenbeleuchtung.Steuerung des Steckdosenrelais. |
| F4 | 10 A | Rückfahrlichtrelais Anhängerkupplung. |
| F5 | 20 A | Geänderte Fahrzeuganschlüsse. |
| F6 | – | Nicht benutzt. |
| F7 | 10 A | Batteriesparprogramm. |
| F8 | 40 A | DC/AC-Wechselrichter. |
| F9 | 30 A | Anhängerbremssteuermodul. |
| F10 | 30 A | Fahrersitz. |
| F11 | 30 A | Beifahrersitz. |
| F12 | 30 A | Anhängerlampen. |
| F13 | 25 A | Antiblockiersystem mit elektronischer Stabilitätskontrolle. |
| F14 | 5 A | Antriebsstrangsteuermodul. |
| F15 | 40 A | Relais des Steuergeräts Antriebsstrang. |
| F16 | 40 A | Körperkontrollmodul. |
| F17 | 40 A | Radblockierschutzsystem. |
| F18 | 40 A | Geänderte Fahrzeuganschlüsse. |
| F19 | 5 A | Trailer-Modul. |
| F20 | 5 A | Beheiztes Außenspiegelrelais.Heizbare Heckscheibe. DC/AC-Wechselrichter. |
| F21 | 10 A | Geänderte Fahrzeuganschlüsse. |
| F22 | – | Nicht benutzt. |
| F23 | 7,5 A | Steuermodul der Klimaanlage. |
| F24 | 10 A | Geänderte Fahrzeuganschlüsse. |
| F25 | 15 A | Körperkontrollmodul. |
| F26 | 10 A | Beheizbare Außenspiegel. |
| F27 | 20 A | Heizbare Heckscheibe. |
| F28 | 20 A | Heizbare Heckscheibe. |
| F29 | 10 A | Kamera für Einparkhilfe hinten.Spurhaltesystem. Innenrückspiegel. |
| F30 | – | Nicht benutzt. |
| F31 | 10 A | Zündversorgung der Anhängerbremse. |
| F32 | 10 A | Innenbeleuchtung. |
| F33 | 10 A | Beheizter Fahrersitz. |
| F34 | 10 A | Beheizbarer Beifahrersitz. |
| F35 | 5 A | Außenspiegel.Fensterheberschalter Fahrertür. |
| F36 | 20 A | Horn. |
| F37 | 7,5 A | SYNC-Modul.Globales Positionsbestimmungssystem-Modul. |
| F38 | 5 A | Gebläsemotorrelais.Hupenrelais. Scheibenwischerrelais. |
| F39 | 7,5 A | Ferngesteuerter, schlüsselloser Eintritt.Heckheizung, Lüftung und Klimaanlage. Backup-Anhänger-Abschlepprelais-Spule. Standlicht. |
| F40 | 40 A | Gebläsemotor vorne. |
| F41 | 40 A | Gebläsemotor hinten. |
| F42 | 40 A | Heizbare Heckscheibe. |
| F43 | 30 A | Anhängersteckdose.Anhängerzugmodul. |
| F44 | 60 A | Hilfssteckdosen. |
| F45 | 40 A | Anhängerzugmodul. |
| F46 | 30 A | Elektrische Fensterheber. |
| F47 | 20 A | Steckdose für Zigarettenanzünder. |
| F48 | 20 A | Zusätzliche Steckdosen hinten. |
| F49 | 20 A | Zusätzliche Steckdosen vorn. |
| F50 | 60 A | Zündrelais |
| F51 | 60 A | Kraftschritt.Beheizte Sitze. |
| F52 | 40 A | Geänderte Fahrzeuganschlüsse. |
| F53 | 40 A | Geänderte Fahrzeuganschlüsse. |
| Relais | ||
| R1 | Reservieren. | |
| R2 | Hilfssteckdosen. | |
| R3 | Anhängerlampen. | |
| R4 | Nicht benutzt. | |
| R5 | Elektrische Fensterheber. | |
| R6 | Zündrelais | |
| R7 | Horn. | |
| R8 | Rückfahrscheinwerfer zum Ziehen eines Anhängers. | |
| R9 | Gebläsemotor vorne. | |
| R10 | Gebläsemotor hinten. | |
| R11 | Heizbare Heckscheibe.Beheizbare Außenspiegel. | |
| R12 | Beheizte Sitze. | |
| R13 | Geänderte Fahrzeuganschlüsse. |
Vorsicherungskasten
Der Vorsicherungskasten befindet sich unter dem Fahrersitz.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| C | 470A | Sicherungskasten im Motorraum.Anlasser. Generator. |
| D | 100 A | Sicherungskasten im Fahrgastraum.Sicherungskasten Karosseriesteuergerät. |
| E | – | Nicht benutzt. |
| F | 200 A | Sicherungstafel Fahrgastraum (SRBI BB3). |
| G | 100 A | Fahrgastraum-Sicherungskasten (SRBI BB1). |
| H | 80 A | Standheizung – Diesel. |
| J | 80 A | Modifizierte Fahrzeugverbindungen (SRB F52 und F53). |
| K | 100 A | Stromversorgung des Motoranschlusskastens. |
| L | 100 A | Sicherungskasten im Fahrgastraum. |
| M | 60 A | Stromversorgung des Fahrgastraum-Sicherungskastens (Karosseriesteuergerät). |
| N | 60 A | Stromversorgung des Fahrgastraum-Sicherungskastens (Karosseriesteuergerät). |
| P | 60 A | Nebenstrompunkt 1 (Kundenanschlusspunkt). |
| R | 60 A | Nebenstrompunkt 2 (Kundenanschlusspunkt). |
| S | 60 A | Nebenstrompunkt 3 (Kundenanschlusspunkt). |
| F1 | – | Nicht benutzt. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | 20 A | Relaisleistung R4. |
| F6 | 20 A | Relaisleistung R3. |
| F7 | 20 A | R2-Relaisleistung. |
| F8 | 20 A | R1-Relaisleistung. |
| F9 | – | Nicht benutzt. |
| F10 | – | Nicht benutzt. |
| F11 | – | Nicht benutzt. |
| F12 | 3 A | Strom schalten. |
| Relais | ||
| R1 | Ausstatter 1. | |
| R2 | Ausrüster 2. | |
| R3 | Aufsteiger 3. | |
| R4 | Ausrüster 4. | |
| R5 | Nicht benutzt. | |
| R6 | Nicht benutzt. | |
| R7 | Nicht benutzt. |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 15 A | Zentralverriegelung. |
| F2 | 15 A | Zentralverriegelung. |
| F3 | 15 A | Zündschloss. |
| F4 | 5 A | Steuergerät Einparkhilfe.Bremsschaltsperre. |
| F5 | 5 A | Regensensormodul. |
| F6 | 15 A | Scheibenwaschpumpe. |
| F7 | 7,5 A | Außenspiegel. |
| F8 | – | Nicht benutzt. |
| F9 | 10 A | Rechtes Fernlicht. |
| F10 | 10 A | Linkes Fernlicht. |
| F11 | 25 A | Äußere rechte Lampen.Linker Scheinwerfer. |
| F12 | – | Nicht benutzt. |
| F13 | 15 A | Zusätzliches On-Board-Diagnosesteuermodul A.Batterieschoner. |
| F14 | 25 A | Fahrtrichtungsanzeiger.Elektrische Fensterheber. Beheizbares Windschutzscheibenelement. |
| F15 | 25 A | Externe Lampen auf der linken Seite.Rechter Scheinwerfer. Zentrales hohes Bremslicht. |
| F 16 | 20 A | Audioeinheit.Navigationseinheit. |
| F17 | 7,5 A | Instrumententafel-Cluster.Steuergerät Standheizung. |
| F18 | 10 A | Scheinwerferschalter.Lenkradmodul. Bremslichtschalter. |
| F19 | 5 A | Schnittstellenmodul für vordere Steuerung/Anzeige. |
| F20 | 5 A | Anti-Diebstahl-System mit passiver Zündung. |
| F21 | 3 A | Reservieren. |
Sicherungskasten Motorraum (Benzin)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | – | Nicht benutzt. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | – | Nicht benutzt. |
| F6 | – | Nicht benutzt. |
| F7 | 7,5 A | Automatikgetriebemodul. |
| F8 | 30 A | Lüfter. |
| F9 | – | Nicht benutzt. |
| F10 | 30 A | Kraftschritt.Beheizte Sitze. |
| F11 | 10 A | Kupplung der Klimaanlage. |
| F12 | – | Nicht benutzt. |
| F13 | – | Nicht benutzt. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F16 | 20 A | Kraftstoffpumpenrelais. |
| F17 | – | Nicht benutzt. |
| F18 | 30 A | Radblockierschutzsystem.Kraftstoffpumpenrelais. |
| F19 | 30 A | Anlassermagnet. |
| F20 | – | Nicht benutzt. |
| F21 | 60 A | Zündrelais 3. |
| F22 | 40 A | Katalysator des selektiven katalytischen Reduktionssystems.Relais der Bremsvakuumpumpe. |
| F23 | 10 A | Reservieren. |
| F24 | – | Nicht benutzt. |
| F25 | 10 A | Reservieren. |
| F26 | 20 A | Reservieren. |
| F27 | – | Nicht benutzt. |
| F28 | – | Nicht benutzt. |
| F29 | 3 A | Audioeinheit. |
| F30 | 40 A | Lüfter. |
| F31 | 40 A | Lüfter. |
| F32 | 30 A | Scheibenwischermotor. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 20 A | Antriebsstrangsteuermodul. |
| F36 | 20 A | Luftmassenmesser. |
| F37 | – | Nicht benutzt. |
| F38 | 20 A | Kupplung der Klimaanlage. |
| F39 | 7,5 A | Abgastemperatursensor -3,7 l.Kraftstoffverdampfungssystem Kraftstoffpumpe -3,7 l. Kühlmittel-Bypass-Magnetventil -3,7 l. Lüfter mit langsamer Drehzahl -3,7 l. Schneller Lüfter -3,7 l. |
| F39 | 10 A | Abgastemperatursensor – 3,5 l Ecoboost.Kraftstoffverdampfersystem Kraftstoffpumpe – 3,5 l Ecoboost. Kühlmittel-Bypass-Magnetventil – 3,5 l Ecoboost. Lüfter mit langsamer Drehzahl – 3,5 l Ecoboost. Schneller Lüfter – 3,5 l Ecoboost. |
| Relais | ||
| R1 | Zündrelais 3. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Nicht benutzt. | |
| R5 | Lüfter. | |
| R6 | Scheibenwischer-Ein/Aus-Relais. | |
| R7 | Relais für hohe/niedrige Geschwindigkeit des Scheibenwischers. | |
| R8 | Unterdruckpumpe bremsen. | |
| R9 | Anlasser. | |
| R10 | Kupplung der Klimaanlage. | |
| R11 | Nicht benutzt. | |
| R12 | Einspritzpumpe. | |
| R13 | Nicht benutzt. | |
| R14 | Nicht benutzt. | |
| R15 | Relais für langsames und schnelles Kühlgebläse. | |
| R16 | Nicht benutzt. | |
| R17 | Antriebsstrangsteuermodul. | |
| R18 | Hochgeschwindigkeits-Lüfter. |
Sicherungskasten Motorraum (Diesel)
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Selektives katalytisches Reduktionssystem. |
| F2 | 15 A | Selektives katalytisches Reduktionssystem. |
| F3 | 15 A | Selektives katalytisches Reduktionssystem. |
| F4 | 10 A | Selektives katalytisches Reduktionssystem. |
| F5 | 3 A | Verdampfer mit Partikelfilter.Glühkerzenüberwachung. |
| F6 | – | Nicht benutzt. |
| F7 | 7,5 A | Automatikgetriebemodul. |
| F8 | – | Nicht benutzt. |
| F9 | – | Nicht benutzt. |
| F10 | 30 A | Kraftschritt.Beheizte Sitze. |
| F11 | 10 A | Kupplung der Klimaanlage. |
| F12 | 20 A | Partikelfilter Verdampfer Glühkerze. |
| F13 | – | Nicht benutzt. |
| F14 | 3 A | Selektives katalytisches Reduktionssystem. |
| F15 | – | Nicht benutzt. |
| F 16 | 10 A | Kraftstoffpumpenrelais. |
| F17 | 15 A | Automatikgetriebemodul. |
| F18 | 30 A | Kraftstoffpumpenrelais.Automatikgetriebemodul. |
| F19 | 30 A | Anlassermagnet. |
| F20 | 60 A | Glühkerzen. |
| F21 | 60 A | Zündrelais 3. |
| F22 | 40 A | Selektives katalytisches Reduktionssystem. |
| F22 | – | Nicht benutzt. |
| F23 | 10 A | Reservieren. |
| F24 | – | Nicht benutzt. |
| F25 | 10 A | Reservieren. |
| F26 | 20 A | Reservieren. |
| F27 | – | Nicht benutzt. |
| F28 | 7,5 A | Kurbelgehäusedrucksensor. |
| F29 | – | Nicht benutzt. |
| F29 | 7,5 A | Heizelement des Kurbelgehäuseentlüftungsventils. |
| F30 | 60 A | Lüfter. |
| F30 | – | Nicht benutzt. |
| F31 | – | Nicht benutzt. |
| F32 | 30 A | Scheibenwischermotor. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 15 A | Antriebsstrangsteuermodul. |
| F36 | 15 A | Partikelsensor.Selektives katalytisches Reduktionssystem. Stickoxid-Sensor. |
| F37 | 7,5 A | Kraftstoffmengenregelventil. |
| F38 | – | Nicht benutzt. |
| F38 | 7,5 A | Kupplung der Klimaanlage. |
| F39 | 15 A | Abgastemperatursensor.Kraftstoffverdampfersystem Kraftstoffpumpe. Kühlmittel-Bypass-Magnetventil. Lüfter mit langsamer Drehzahl. Hochgeschwindigkeits-Lüfter. |
| Relais | ||
| R1 | Zündrelais 3. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Nicht benutzt. | |
| R5 | Nicht benutzt. | |
| R6 | Scheibenwischer-Ein/Aus-Relais. | |
| R7 | Relais für hohe/niedrige Geschwindigkeit des Scheibenwischers. | |
| R8 | Nicht benutzt. | |
| R9 | Anlasser. | |
| R10 | Kupplung der Klimaanlage. | |
| R11 | Glühkerze des Kraftstoffverdampfersystems. | |
| R12 | Einspritzpumpe. | |
| R13 | Nicht benutzt. | |
| R14 | Nicht benutzt. | |
| R15 | Relais für langsames und schnelles Kühlgebläse. | |
| R16 | Selektives katalytisches Reduktionssystem. | |
| R17 | Antriebsstrangsteuermodul. | |
| R18 | Hochgeschwindigkeits-Lüfter. |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Ford Transit | Baujahr 1995 bis 2000
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett links neben dem Lenkrad (öffnen Sie die Abdeckung, um darauf zuzugreifen).
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 30 A | Heizung |
| 2 | 15 A | Matte |
| 3 | 10 A | Heckscheibenwischer |
| 4 | 30 A | Elektrische Fensterheber |
| 5 | 5 A | Abs |
| 6 | 10 A | Traktionskontrolle, Kaltstartsystem, Uhr, ABS, Ladesystem, Licht, Kombiinstrument |
| 7 | 10 A | Bremslicht |
| 8 | 10 A | Fahrtrichtungsanzeiger |
| 9 | 10 A | Diebstahlwarnanlage |
| 10 | 30 A | Klimaanlage |
| 11 | 10 A | Innenbeleuchtung, Radio, Uhr |
| 12 | 5 A | Elektrische Außenspiegel |
| 13 | 20 A | Feuerzeug |
| 14 | 20 A | Hupe, Notblitz |
| 15 | 10 A | Diebstahlwarnanlage, Leuchtfeuer |
| 16 | 20 A | Beheizbare Heckscheibe, beheizbare Außenspiegel |
| 17 | 20 A | Scheinwerferwaschanlagen |
| 18 | 30 A | Beheizbare Frontscheibe |
| 19 | 10 A | Uhr, Kombiinstrument, Zigarettenanzünder, rechter Seitenscheinwerfer und Rückleuchte, Kennzeichenbeleuchtung, Kühlsystem |
| 20 | 10 A | Nebellichtschalter, Traktionskontrolle, elektrische Fensterheber, Scheinwerfer und Rücklicht auf der linken Seite, Kennzeichenbeleuchtung |
| 21 | 10 A | Abblendlicht rechts, Leuchtweitenregulierung |
| 22 | 10 A | Abblendlicht links |
| 23 | 10 A | Hauptlampe rechts |
| 24 | 10 A | Hauptlampe links |
| 25 | 10 A | Nebelschlussleuchten |
| 26 | 20 A | Tageslicht |
| 27 | 10 A | Beheizbare Vordersitze |
| 28 | 10 A | Umluftheizung, Klimaanlage |
| 20 A | Zusätzliche Heizung | |
| 29 | 20 A | Nebelscheinwerfer |
| 30 | — | Nicht benutzt |
| 31 | 10 A | Zentralverriegelung |
| 32 | 5 A | Wegfahrsperre |
| 33 | 5 A | Wegfahrsperre |
| 34 | 5 A | Airbag |
| 35 | 5 A | Eingang Lichtrelais, Heizung |
| 36 | 10 A | Wasch-/Wischsystem |
| Relais | ||
| A | Lichtstrahl | |
| B | Fernlicht | |
| C | Tageslicht | |
| D | Diebstahlsicherung auf der linken Seite | |
| E | Diebstahlsicherung auf der rechten Seite | |
| I | Zündrelais | |
| II | Nicht benutzt | |
| III | Nicht benutzt | |
| IV | Fahrtrichtungsanzeiger | |
| V | Summer der Außenbeleuchtung | |
| VI | Nebellichter | |
| VII | Scheinwerferwaschanlage | |
| VIII | Beheizbare Frontscheibe | |
| IX | Heckscheibenwischer, Intervallwischen | |
| X | Scheibenwischer, Intervallwischen | |
| XI | Beheizbare Heckscheibe und Außenspiegel | |
| XII | Tageslicht | |
| XIII | Fernlicht | |
| XIV | Diebstahlwarnanlage | |
| Nebellichter | ||
Belegung Sicherungskasten und Relais Ford Transit | Baujahr 1992 bis 1995
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett links vom Lenkrad.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 A | Abblendlicht rechts |
| 2 | 10 A | Abblendlicht links |
| 3 | 10 A | Seitenleuchten rechts, Kennzeichenleuchten, obere Seitenmarkierungsleuchten, Innenbeleuchtung |
| 4 | 10 A | Linke Standlichter, Kennzeichenbeleuchtung |
| 5 | 20 A | Heckscheibenheizung |
| 6 | 20 A | Scheinwerferwaschanlagen |
| 7 | 20 A | Beheizbare Frontscheibe |
| 8 | 3 A | Elektronische Kontrolleinheit |
| 9 | 20 A | Feuerzeug |
| 10 | 10 A | Innenbeleuchtung, Uhr, Radio, Scheibenwaschpumpe |
| 11 | 20 A | Hupe, Notblitz |
| 12 | 10 A | Scheinwerferreinigungsanlage, hintere Standlichter |
| 13 | 10 A | Hauptscheinwerfer rechts, Fernlichtanzeige |
| 14 | 10 A | Hauptlampe links |
| 15 | 10 A | Sitzheizung, Kombiinstrument, beheizbare Außenspiegel |
| 16 | 10 A | Bremslicht, Rückfahrscheinwerfer, Automatikgetriebe-Sperrschalter, Wasser im Kraftstoffsensor, Sauerstoffsensor |
| 17 | 10 A | Fahrtrichtungsanzeiger |
| 18 | 3 A | Abs |
| 19 | 20 A | Heizung |
| 20 | 15 A | Matte |
| 21 | 15 A | Getriebeuntersetzung im Elektromagneten |
| 22 | 15 A | Heckscheibenwischer |
| 23 | 3 A | Leistungsrelais („Turbodiesel“) |
| 24 | 20 A | Abblendlicht mit reduzierter Intensität |
| F1 | – | Reservieren |
| F2 | – | Reservieren |
| F3 | 30 A | Abs |
| F4 | 30 A | Abs |
| Relais | ||
| A | Abblendlicht mit reduzierter Intensität | |
| B | Abblendlicht | |
| C | Nicht benutzt | |
| D | Nicht benutzt | |
| E | Leistungsregulierung | |
| F | Hauptrelais | |
| G | Stromrelais | |
| H | Heckscheibenheizung | |
| I | Nicht benutzt | |
| II | Nicht benutzt | |
| III | Nicht benutzt | |
| IV | Beheizbare Frontscheibe | |
| V | Heckscheibenwischer | |
| VI | Getriebeuntersetzung im Elektromagneten | |
| VII | Fahrtrichtungsanzeiger | |
| VIII | Scheinwerferwaschanlagen | |
| IX | Matte | |
| X | Heizung | |
| XI | Nicht benutzt | |
| XII | Nicht benutzt | |
Belegung Sicherungskasten und Relais Ford Transit | Baujahr 1986 bis 1992
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett links vom Lenkrad.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| 1 | 25 A | Heizungsgebläsemotor, Lichthupe |
| 2 | 10 A | Fahrtrichtungsanzeiger |
| 3 | 15 A | Scheibenwischermotor, Scheibenwaschpumpe (Fahrzeuge ohne Scheinwerferreinigungsanlage) |
| 4 | 10 A | Rückfahrscheinwerfer, Bremslichter, beheizbare Heckscheibe |
| 5 | 10 A | Kraftstoff- und Temperaturanzeigen, Zündwarnleuchte, Öldruck-Warnleuchte, Bremsflüssigkeitsmangel-Warnleuchte, Diesel-Thermostart-Warnleuchte |
| 6 | 15 A | Heckscheibenwischermotor, Heckscheibenwaschpumpe |
| 7 | 15 A | Dimmbare Beleuchtung |
| 8 | – | – |
| 9 | – | – |
| 10 | 10 A | Lichter auf der rechten Seite und hoch, Armaturenbrettbeleuchtung |
| 11 | 10 A | Seiten- und Rücklicht links, Kennzeichenbeleuchtung |
| 12 | 10 A | Abblendlicht rechts |
| 13 | 10 A | Abblendlicht links |
| 14 | 10 A | Nebelschlussleuchten, Zeitschaltuhr für die Scheinwerferwaschanlage |
| 15 | – | – |
| 16 | 10 A | Fernlicht rechts, Fernlicht-Warnleuchte |
| 17 | 10 A | Linkes Fernlicht |
| 18 | 10 A | Deckenleuchte vorn, Innenleuchten hinten, Scheibenwaschpumpe (Fahrzeuge mit Scheinwerferwaschanlage), Uhr/Fahrtenschreiber, Radio |
| 19 | 20 A | Notfall-Lichter |
| 20 | 25 A | Scheinwerferwaschanlage, Feuerzeug |
| 21 | 20 A | Heizbare Heckscheibe |
| 22 | 10 A | übertreiben |
| 23 | – | Platz für fünf Ersatzsicherungen |
| Relais | ||
| A | Automatische Getriebebremse | |
| B | – | |
| C | Dimmbare Beleuchtung | |
| D | Dimmbare Beleuchtung | |
| E | – | |
| F | Heizbare Heckscheibe | |
| G | Blinker (schwere Ausführung, wenn Anhängerbetrieb erforderlich ist) | |
| H | Scheinwerferwaschanlage | |
| I | Intermittierendes Scheibenwischen | |
| J | Intermittierendes Heckscheibenwischen | |
| K | – | |
Belegung Sicherungskasten und Relais Ford Transit | Baujahr 2016
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Ford Transit sind F8, F44 (Zusatzsteckdosen), F47 (Zigarettenanzündersteckdose), F48 (Hintere Zusatzsteckdosen) und F49 (Vordere Zusatzsteckdosen) im Sicherungskasten der Instrumententafel .
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 5 A | Schaltet das Radio stumm. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | – | Nicht benutzt. |
| F6 | – | Nicht benutzt. |
| F7 | – | Nicht benutzt. |
| F8 | 20 A | Lüfter (zwei Geschwindigkeiten). |
| F9 | – | Nicht benutzt. |
| F10 | – | Nicht benutzt. |
| F11 | – | Nicht benutzt. |
| F12 | – | Nicht benutzt. |
| F13 | – | Nicht benutzt. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 40 A | Lüfter 2. |
| F19 | 40 A | Lüfter (zwei Geschwindigkeiten). |
| 60A | Kühlgebläse (einstufig). | |
| F20 | 40 A | Stromversorgung für das Relais des selektiven katalytischen Reduktionssystems. |
| F21 | 40 A | 2 Glühkerzenmodul. |
| F22 | 40 A | Glühkerzenmodul 1. |
| F22 | – | Nicht benutzt. |
| F23 | 10 A | Kupplung der Klimaanlage. |
| F24 | – | Nicht benutzt. |
| F25 | – | Nicht benutzt. |
| F26 | – | Nicht benutzt. |
| F27 | – | Nicht benutzt. |
| F28 | 5 A | Heizung Kurbelgehäuseentlüftung. |
| F29 | 15 A | Die Wasserpumpe am Laufen halten. |
| F30 | 60 A | Relais des Steuergeräts Antriebsstrang. |
| F31 | 20 A | Zünd-/Startrelais 2. |
| F32 | 20 A | Kraftstoffbetriebene Zusatzheizung. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 20 A | Antriebsstrangsteuermodul |
| F36 | 20 A | Fahrzeugstromversorgung 5. |
| F37 | 15 A | Reduzierbehälter. Abgasrückführungsventil. |
| F38 | 10 A | Relaisspulen R1, R5, R10 und R15 im Verteilerkasten im Motorraum. |
| F39 | 10 A | Glühkerzenüberwachung; Stickoxid-Sensor. |
| Relais | Beschreibung |
|---|---|
| R1 | Hochgeschwindigkeits-Lüfter. |
| R2 | Nicht benutzt. |
| R3 | Heckscheibenwischer. |
| R4 | Luftfederung. |
| R5 | Fan |
| R6 | Nicht benutzt. |
| R7 | Nicht benutzt. |
| R8 | Nicht benutzt. |
| R9 | Anlasser |
| R10 | Kupplung der Klimaanlage. |
| R11 | Nicht benutzt. |
| R12 | Nicht benutzt. |
| R13 | Selektives katalytisches Reduktionssystem. |
| R14 | Nicht benutzt. |
| R15 | Lüfter mit niedriger Drehzahl. |
| R16 | Zündung/Start 2; Allradantrieb. |
| R17 | Nicht benutzt. |
| R18 | Antriebsstrangsteuermodul |
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich hinter einer abnehmbaren Verkleidung unter dem Lenkrad.
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 60 A | Relais für Scheibenwischermotor. |
| F2 | 40 A | Gebläsemotor. |
| F3 | – | Nicht benutzt. |
| F4 | 40 A | Heizbare Heckscheibe; Beheizbare Außenspiegel. |
| F5 | 40 A | Trailer B+ Stromversorgung. |
| F6 | 40 A | Zusatzsteckdose 2. |
| F7 | 40 A | Zusatzsteckdose 1. |
| F8 | 20 A | Tonsignal. |
| F9 | 15 A | Relais für Heckscheibenwaschanlage. |
| F10 | 10 A | Relaisspulen R1, R2, R3, R4, R5, R10, R17. |
| F11 | – | Nicht benutzt. |
| F12 | – | Nicht benutzt. |
| F13 | 20 A | Feuerzeug. |
| F14 | 20 A | Zusatzsteckdose neben dem Kombiinstrument. |
| F15 | 50 A | Spannungsqualitätsmodul; Steuergerät für Körpersysteme. |
| F16 | 25 A | Antiblockiermodul; Steuerung des elektronischen Stabilitätsregelventils. |
| F17 | 5 A | Relaisspule für positive Batteriespannung des Steuergeräts Antriebsstrang. |
| F18 | 10 A | STOP-Leuchte. |
| F19 | 15 A | Ladetürverriegelungsrelais. |
| F20 | 5 A | Kraftstoffbetriebene Zusatzheizung. |
| F21 | 15 A | Steuergerät für Automatikgetriebe. |
| F22 | 25 A | Ölpumpe Automatikgetriebe. |
| F23 | 20 A | Beheizbare Heckscheibe auf der linken Seite. |
| F24 | 10 A | Beheizbare Außenspiegel. |
| F25 | 7,5 A | Fahrertür entriegeln. |
| F26 | 7,5 A | Entriegeln der Beifahrertür. |
| F27 | – | Nicht benutzt. |
| F28 | 20 A | Nicht benutzt. |
| F29 | 40 A | Gebläsemotor hinten. |
| F30 | 20 A | Zusätzliche Hecksteckdose. |
| F31 | 20 A | Beheizbare Heckscheibe auf der linken Seite. |
| F32 | 60 A | Zünd-/Startrelais. |
| F33 | 60 A | Kraftstoffpumpenrelais. |
| F34 | 40 A | Beheizbare Heckscheibe auf der linken Seite. |
| F35 | 40 A | Beheizbare Heckscheibe rechts. |
| F36 | 50 A | RP1-Stromversorgung zum Karosseriesteuergerät. |
| F37 | 50 A | RP2-Stromversorgung zum Karosseriesteuergerät. |
| F38 | 60 A | BB4-Netzteil für Standard-Relaisbox. |
| F39 | 20 A | Beheizte Sitze. |
| F40 | 5 A | Steuergerät Antriebsstrang (Zündung). |
| F41 | 5 A | Relaisspule der Kraftstoff-Zusatzheizung. |
| F42 | 5 A | Scheinwerfereinstellung. |
| F43 | 5 A | Getriebesteuerung. |
| F44 | 10 A | Luftfederung; Spannungsqualitätsmodul; Heckheizung und Klimaanlage; Lichterkennungs- und Entfernungsmesssystem; Front- und Rückfahrkameras; Adaptiver Tempomat. |
| F45 | 20 A | Kurvenlicht. |
| F46 | 5 A | Heizbare Heckscheibe; Beheiztes Außenspiegelrelais. |
| F47 | 5 A | Antiblockiersystem-Modul. |
| F48 | 10 A | RV-Schnittstellenanschluss 1. |
| F49 | 20 A | Heckscheibenwischer. |
| F50 | 5 A | Regensensormodul; Heckscheibenwischer. |
| F51 | 25 A | Scheibenwischermotor. |
| F52 | 25 A | Scheibenwischermotor. |
| F53 | – | Nicht benutzt. |
| F54 | – | Nicht benutzt. |
| F55 | 40 A | Antiblockiermodul; Elektronische Stabilitätskontrolle. |
| F56 | 30 A | Elektrisch ausfahrbare Stufe. |
| F57 | 30 A | Elektrisch verstellbarer Fahrersitz. |
| F58 | 20 A | Nebelscheinwerfer. |
| F59 | 30 A | Solenoid des Anlassermotors. |
| F60 | 15 A | Laden der Anhängerbatterie. |
| F61 | 15 A | Doppeltürverriegelung auf der linken Seite. |
| F62 | 15 A | Doppeltürverriegelung auf der rechten Seite. |
| F63 | 15 A | Zentralverriegelung links. |
| F64 | 15 A | Zentraler Reißverschluss rechts. |
| F65 | 20 A | Benzinpumpe. |
| F66 | 40 A | Beheizter Kraftstofffilter. |
| F67 | – | Nicht benutzt. |
| F68 | – | Nicht benutzt. |
| F69 | 7,5 A | Fahrtenschreiber. |
| F70 | – | Nicht benutzt. |
| F71 | 40 A | 230-V-Steckdose |
| F72 | 30 A | Anhängersteckdose. |
| Relais | Beschreibung |
|---|---|
| R1 | Tonsignal. |
| R2 | Heizbare Heckscheibe. |
| R3 | Gebläsemotor hinten. |
| R4 | Zusätzliche Steckdosen auf der Rückseite. |
| R5 | Feuerzeug. Zusätzliche Steckdose. |
| R6 | Heizungsrelais für linke Windschutzscheibe. |
| R7 | Relais Frontscheibenheizung rechts. |
| R8 | Waschpumpe für Heckscheibe. |
| R9 | Gebläse der Kraftstoff-Zusatzheizung. |
| R10 | Gebläsemotor. |
| R11 | Verriegelung von außen. |
| R12 | Elektrisch anklappbare Spiegel. |
| R13 | Zündung/Start. |
| R14 | Benzinpumpe. |
| R15 | Nicht benutzt. |
| R16 | Nicht benutzt. |
| R17 | Scheibenwischer. |
| R18 | Nebelscheinwerfer. |
| R19 | Nicht benutzt. |
Hochstrom-Sicherungskasten
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 470A | Sicherungskasten im Motorraum; Anlasser; Generator. |
| F2 | 100 A | Sicherungskasten im Fahrgastraum; Sicherungskasten Karosseriesteuergerät. |
| F3 | 40 A | DC/AC-Wandler. |
| F4 | 200 A | Stromversorgung für 1 zusätzliche Relaisbox. |
| F5 | 100 A | Stromversorgung für 2 zusätzliche Relaisboxen. |
| F6 | 100 A | Kabinenheizung. |
| F7 | 80 A | Relais Scheibenheizung. |
| F8 | 100 A | Sicherungskasten im Fahrgastraum; Stromversorgung für 5 zusätzliche Relaisboxen. |
| F9 | 100 A | Stromversorgung für 3 zusätzliche Relaisboxen. |
| F10 | 100 A | Stromversorgung für 4 zusätzliche Relaisboxen. |
| F11 | 100 A | Relais des Steuergeräts Antriebsstrang. |
| F12 | 60 A | Zusatzsteckdose 1. |
| F13 | 60 A | Zusatzsteckdose 2. |
| F14 | 60 A | Zusatzsteckdose 3. |
| F15 | 60 A | Heckheizung und Klimaanlage. |
| F16 | 100 A | Nicht benutzt. |
| F17 | 60 A | Campingfahrzeug. |
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 3 A | Außenlichtschalter; Kühlmittelheizungsschalter; Hilfsnetzschalter. |
| F2 | 20 A | Leistung. |
| F3 | 20 A | R1-Netzteil. |
| F4 | 20 A | R2-Netzteil. |
| F5 | 15 A | Stromversorgung R3. |
| F6 | 15 A | R4-Netzteil. |
| F7 | 15 A | R5, R6 Stromversorgung. |
| F8 | 10 A | R7-Netzteil. |
| F9 | 20 A | Rundfunksender. |
| F10 | 5 A | Zündschalterrelais. |
| F11 | 15 A | Zündschalterrelais. |
| F12 | – | Nicht benutzt. |
| R1 | – | Blinkerrelais. |
| R2 | – | Zündrelais. |
| R3 | – | Zusatzsteckdose 2; Kühlmittelheizung. |
| R4 | – | Relais für Innenbeleuchtung. |
| R5 | – | Zusatzsteckdose 1; Fahrtrichtungsanzeiger (linke Seite). |
| R6 | – | Fahrtrichtungsanzeiger (rechte Seite). |
| R7 | – | Innenbeleuchtung. |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | – | Nicht benutzt. |
| F2 | 7,5 A | Elektrisch betriebene Außenspiegel; Fahrertürfenster. |
| F3 | 20 A | Entriegelungsfunktion (Fahrer- und Beifahrerseite). |
| F4 | 5 A | Nicht benutzt. |
| F5 | 20 A | Nicht benutzt. |
| F6 | 10 A | Nicht benutzt. |
| F7 | 10 A | Nicht benutzt. |
| F8 | 10 A | Batteriebetriebene Alarmsirene. |
| F9 | 10 A | Nicht benutzt. |
| F10 | 5 A | Nicht benutzt. |
| F11 | 5 A | Einbruchsensor; Klimaanlage hinten. |
| F12 | 7,5 A | Heizungs-, Lüftungs- und Klimaanlagen; Warnblinkschalter. |
| F13 | 7,5 A | Lenksäule; Kombiinstrument; Diagnosestecker. |
| F14 | 10 A | Nicht benutzt. |
| F15 | 10 A | Diagnosestecker. |
| F16 | 15 A | Entriegelungsfunktion (Schiebetür links/rechts). |
| F17 | 5 A | Batteriebetriebene Alarmsirene. |
| F18 | 5 A | Zündschloss. |
| F19 | 7,5 A | Beifahrer-Airbag-Statusleuchte; Statusschalter für Beifahrerairbag. |
| F20 | 7,5 A | Fahrtenschreiber. |
| F21 | 5 A | Zuheizer. |
| F22 | 5 A | Nicht benutzt. |
| F23 | 10 A | Verzögerung beim Ausschalten des Zubehörs; DC/AC-Wandler. |
| F24 | 20 A | Zentralverriegelung; Schließsystem für Doppeltüren. |
| F25 | 30 A | Nicht benutzt. |
| F26 | 30 A | Nicht benutzt. |
| F27 | 30 A | Nicht benutzt. |
| F28 | 20 A | Nicht benutzt. |
| F29 | 30 A | Nicht benutzt. |
| F30 | 30 A | Nicht benutzt. |
| F31 | 15 A | Nicht benutzt. |
| F32 | 10 A | GEOGRAPHISCHES POSITIONIERUNGS SYSTEM; Stimmenkontrolle; SYNC-Modul; Anzeige; adaptive Geschwindigkeitsregelung; Fernbedienungsempfänger. |
| F33 | 20 A | Funkempfänger; SYNC-Modul. |
| F34 | 30 A | Zünd-/Startrelais Hochstromsicherung; Einparkhilfesystem; Heizungssteuerung; Kamera für Spurhalteassistent; Zusätzliches Sicherheitssystem-Steuermodul; zentrales Bedienfeld; Beifahrer-Airbag-Statusleuchte; Fahrtenschreiber; Zuheizer; Lenkradmodul. |
| F35 | 5 A | Zusätzliches Steuermodul für das Sicherheitssystem |
| F36 | 15 A | Einparkhilfesystem; Kamera für Spurhalteassistent; Lenkradmodul. |
| F37 | 20 A | Nicht benutzt. |
| F38 | 30 A | Elektrisch betriebene Fenster. |

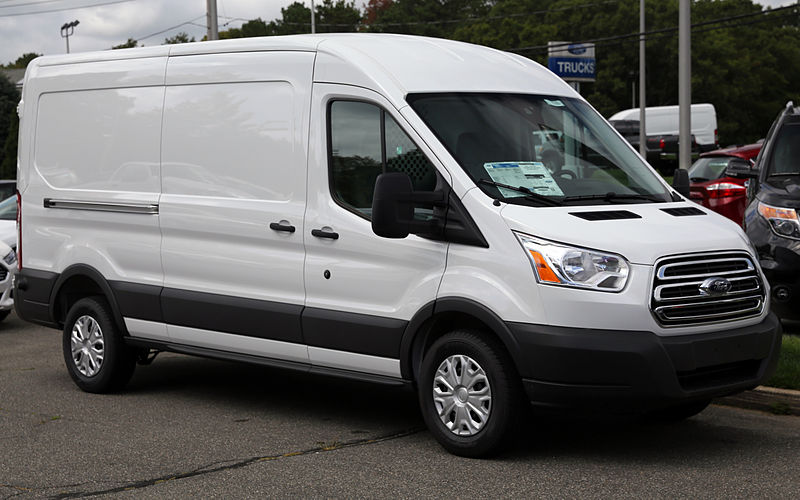

Belegung Sicherungskasten und Relais Ford Transit | Baujahr 2015
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Ford Transit sind F8, F44 (Zusatzsteckdosen), F47 (Zigarettenanzündersteckdose), F48 (Hintere Zusatzsteckdosen) und F49 (Vordere Zusatzsteckdosen) im Sicherungskasten der Instrumententafel .
Sicherungskasten Armaturenbrett
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Airbagmodul. |
| F2 | 4 A | Antiblockiersystem mit elektronischer Stabilitätskontrolle; Feststellbremse. |
| F3 | – | Nicht benutzt. |
| F4 | 10 A | Anhänger-Warnblinkrelais. |
| F5 | 20 A | Körpergelenke ausgeschnitten. |
| F6 | – | Nicht benutzt. |
| F7 | – | Nicht benutzt. |
| F8 | 40 A | Wechselstromsteckdose. |
| F9 | 30 A | Anhängerbremsmodul. |
| F10 | 30 A | Elektrisch verstellbarer Fahrersitz. |
| F11 | 30 A | Beifahrersitz mit elektrischem Antrieb. |
| F12 | 30 A | Relais Standlicht Anhänger. |
| F13 | 25 A | Antiblockiersystem mit elektronischen Stabilitätsregelventilen. |
| F14 | 5 A | Relais B+ des Steuergeräts Antriebsstrang. |
| F15 | 40 A | Leistungsrelais des Steuergeräts Antriebsstrang. |
| F 16 | 40 A | Stromversorgung des Steuergeräts Karosserie. |
| F17 | 40 A | Zündrelais 3. |
| F18 | 40 A | Geänderte Fahrzeuganschlüsse. |
| F19 | – | Nicht benutzt. |
| F20 | 5 A | Beheiztes Außenspiegelrelais. |
| F21 | 10 A | Modifizierte Fahrzeug-Zündungsanschlüsse. |
| F22 | 15 A | Sicherungskasten im Fahrgastraum. |
| F23 | 7,5 A | Steuermodul der Klimaanlage. |
| F24 | 10 A | Körpergelenke ausgeschnitten. |
| F25 | 7,5 A | Innenbeleuchtung. |
| F26 | 10 A | Beheizbare Außenspiegel. |
| F27 | 20 A | Heizbare Heckscheibe. |
| F28 | 20 A | Heizbare Heckscheibe. |
| F29 | 10 A | Rückfahrkamera der Einparkhilfe; Spurhaltesystem. Elektrischer Spiegel. |
| F30 | – | Nicht benutzt. |
| F31 | 10 A | Zündversorgung der Anhängerbremse. |
| F32 | 10 A | Innenbeleuchtung. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 5 A | Elektrisch anklappbare Spiegel. |
| F36 | 20 A | Horn. |
| F37 | 7,5 A | SYNC-Modul. |
| F38 | 5 A | Gebläsemotor; Hornrelais; Scheibenwischerrelais; |
| F39 | 7,5 A | Ferngesteuerter, schlüsselloser Eintritt; Batterie; Elektrische Fensterheber; Heckheizung, Lüftung und Klimaanlage. |
| F40 | 40 A | Gebläsemotor vorne. |
| F41 | 40 A | Gebläsemotor hinten. |
| F42 | 40 A | Heizbare Heckscheibe. |
| F43 | 30 A | Anhängersteckdose. |
| F44 | 60 A | Hilfssteckdosen. |
| F45 | 40 A | Anhängeranschlüsse Power B+. |
| F46 | 30 A | Elektrische Fensterheber. |
| F47 | 20 A | Steckdose für Zigarettenanzünder. |
| F48 | 20 A | Zusätzliche Steckdosen hinten. |
| F49 | 20 A | Zusätzliche Steckdosen vorn. |
| F50 | 60 A | Zündrelais 1 |
| F51 | 60 A | Zündrelais 2. |
| F52 | 40 A | Geänderte Fahrzeuganschlüsse. |
| F53 | 40 A | Geänderte Fahrzeuganschlüsse. |
| Relais | ||
| R1 | Unbenutzt (Ersatz). | |
| R2 | Hilfssteckdosen. | |
| R3 | Standlicht für Anhängerbetrieb. | |
| R4 | Zündung 2. | |
| R5 | Elektrische Fensterheber. | |
| R6 | Zündung 1. | |
| R7 | Horn. | |
| R8 | Rückfahrscheinwerfer zum Ziehen eines Anhängers. | |
| R9 | Gebläsemotor vorne. | |
| R10 | Gebläsemotor hinten. | |
| R11 | Heizbare Heckscheibe; Beheizbare Außenspiegel. | |
| R12 | Nicht benutzt. | |
| R13 | Geänderte Fahrzeuganschlüsse. |
Vorsicherungskasten
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 470A | Sicherungskasten im Motorraum; Anlasser; Generator. |
| F2 | 100 A | Sicherungstafel im Fahrgastraum; Sicherungskasten Karosseriesteuergerät. |
| F3 | 40 A | Antriebsstrangsteuermodul; Radblockierschutzsystem. |
| F4 | 200 A | Sicherungskasten im Fahrgastraum. |
| F5 | 100 A | Sicherungskasten im Fahrgastraum. |
| F6 | 80 A | Heizung mit positivem Temperaturkoeffizienten. |
| F7 | – | Nicht benutzt. |
| F8 | 100 A | Stromversorgung des Motoranschlusskastens. |
| F9 | 100 A | Sicherungskasten im Fahrgastraum. |
| F10 | 60 A | Stromversorgung des Sicherungskastens im Fahrgastraum. |
| F11 | 60 A | Stromversorgung des Sicherungskastens im Fahrgastraum. |
| F12 | 60 A | Zusatzsteckdose 1. |
| F13 | 60 A | Zusatzsteckdose 2. |
| F14 | 60 A | Zusatzsteckdose 3. |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 15 A | Zentralverriegelung 2. |
| F2 | 15 A | Zentralverriegelung 1. |
| F3 | 15 A | Zündschloss. |
| F4 | 5 A | Steuermodul für Einparkhilfe; Bremsschaltsperre. |
| F5 | 5 A | Regensensormodul. |
| F6 | 15 A | Scheibenwaschpumpe. |
| F7 | – | Nicht benutzt. |
| F8 | – | Nicht benutzt. |
| F9 | 10 A | Rechtes Fernlicht. |
| F10 | 10 A | Linkes Fernlicht. |
| F11 | 25 A | Äußere rechte Lampen; Positionslichter links. |
| F12 | – | Nicht benutzt. |
| F13 | 15 A | On-Board-Diagnose; Batteriesparprogramm. |
| F14 | 25 A | Fahrtrichtungsanzeiger; Zubehör mit verzögerten elektrischen Fensterhebern; Beheizbares Windschutzscheibenpolster mit Spurhaltesensor. |
| F15 | 25 A | Außenleuchten links; Positionslichter rechts; Hohe Bremsleuchte. |
| F16 | 20 A | Audio-Einheit; Navigationseinheit. |
| F17 | 7,5 A | Instrumententafel-Cluster; Heizungssteuerung. |
| F18 | 10 A | Scheinwerferschaltermodul; Lenkradmodul; Stromversorgung Bremslichtschalter. |
| F19 | 5 A | Schnittstellenmodul für vordere Steuerung/Anzeige. |
| F20 | 5 A | Anti-Diebstahl-System mit passiver Zündung. |
| F21 | 3 A | Zubehörrelais, Kundenzugangskanal. |
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
|---|---|---|
| F1 | 10 A | Selektive katalytische Reduktion – Diesel. |
| F2 | 15 A | Selektive katalytische Reduktion – Diesel. |
| F3 | 15 A | Selektive katalytische Reduktion – Diesel. |
| F4 | 10 A | Selektive katalytische Reduktion – Diesel. |
| F5 | 3 A | Partikelfilter Verdampfer; Glühkerzenüberwachung. |
| F6 | 3 A | Radblockierschutzsystem; Stabilitätshilfe; Zündung. |
| F7 | 7,5 A | Antriebsstrangsteuermodul. |
| F8 | 20 A | Lüfter – Benzin. |
| F9 | 30 A | Scheibenwischer links. |
| F10 | 30 A | Scheibenwischer vorne rechts. |
| F11 | 10 A | Kupplung der Klimaanlage. |
| F12 | 20 A | Partikelfilter Verdampfer Glühkerze. |
| F13 | – | Nicht benutzt. |
| F14 | 3 A | Selektive katalytische Reduktion – Zündung – Diesel. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 40 A | Radblockierschutzsystem; Stabilitätsunterstützungspumpe. |
| F19 | 30 A | Anlassermagnet. |
| F20 | 60 A | Glühkerzen. |
| F21 | 60 A | Zündrelais 3. |
| F22 | 40 A | Stromversorgung für Relais für selektive katalytische Reduktion. |
| F22 | 40 A | Relaisstromversorgung der elektrischen Vakuumpumpe. |
| F23 | 10 A | SCHALTKREIS SICHERUNG GESCHÜTZT. |
| F24 | 10 A | Einspritzpumpe – Diesel. |
| F24 | 20 A | Kraftstoffeinspritzpumpe – Benzin. |
| F25 | 15 A | Drosselklappensteuerung – Diesel. |
| F25 | 10 A | GESCHÜTZTE SCHALTKREISSICHERUNG – Benzin. |
| F26 | 20 A | SCHALTKREIS SICHERUNG GESCHÜTZT. |
| F27 | – | Nicht benutzt. |
| F28 | 7,5 A | Kurbelgehäusesensor – Diesel. |
| F28 | 10 A | Einspritzleistung – 3,7 l Benzin. |
| F29 | 3 A | Zündleistung – Audio – Benzin. |
| F29 | 7,5 A | Kurbelgehäuseentlüftungsheizung – Diesel. |
| F30 | 60 A | Einzelner Lüfter. |
| F30 | 40 A | Dualer Lüfter. |
| F31 | 40 A | Doppellüfter 2 – Benzin. |
| F32 | 30 A | Scheibenwischermotor. |
| F32 | 60 A | Doppelte Scheibenwischermotoren. |
| F33 | 20 A | Start-Stopp-Hilfswasserpumpe. |
| F34 | – | Nicht benutzt. |
| F35 | 20 A | Stromversorgung für das Antriebsstrangsteuerungssystem – Benzin. |
| F35 | 15 A | Stromversorgung für das Antriebsstrangsteuerungssystem – Diesel. |
| F36 | 20 A | Luftmassenmesser – Benzin. |
| F36 | 15 A | Luftmassenmesser; NOX-Sensor 1.2-Diesel. |
| F37 | 7,5 A | Mengenregelventil. |
| F38 | 20 A | Klimaanlagenkupplung – Benzin. |
| F38 | 7,5 A | A/C-Kupplung – Diesel. |
| F39 | 10 A | UEGO, VAP PUMPE, EBYPASS, EDF, HEDF – Benzin. |
| F39 | 15 A | UEGO, VAP-PUMPE, EBYPASS, EDF, HEDF – Diesel. |
| Relais | ||
| R1 | Zündung 3. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Nicht benutzt. | |
| R5 | Lüfter – Benzin. | |
| R6 | Scheibenwischer – an und aus. | |
| R7 | Scheibenwischer – niedrige und hohe Geschwindigkeit. | |
| R8 | Elektrische Vakuumpumpe – Benzin. | |
| R9 | Anlasser. | |
| R10 | Kupplung der Klimaanlage. | |
| R11 | Glühkerze des Kraftstoffverdampfersystems. | |
| R12 | Einspritzpumpe. | |
| R13 | Nicht benutzt. | |
| R14 | Nicht benutzt. | |
| R15 | Lüfter mit niedriger und hoher Geschwindigkeit. | |
| R16 | Selektive katalytische Reduktion – Diesel. | |
| R17 | Antriebsstrangsteuermodul. | |
| R18 | Hochgeschwindigkeits-Lüfter. |
Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Ford Transit
Alle 101 Artikel
Probleme & Mängel
Ford Hinweis: "Stromversorgung Zusatzgeräte aktiv" | Ursachen + Kosten
Probleme & Mängel
Ford Meldung: "Motor Bitte Service!" | Focus, Fiesta, Kuga & Co | Ursachen & Kosten
Probleme & Mängel
Ford Fehlermeldung: "Zeitüberschreitung Motorstart" | Ursachen & Kosten
Probleme & Mängel
Ford Fehlermeldung "Getriebe Funktion reduziert" | "Getriebe reduz. Funktion"
Probleme & Mängel
Ford Fehlermeldung Parkpilot | Displaymeldung "Park Pilot Störung"
Probleme & Mängel
Ford Fehlermeldung "Ladesystem Bitte Service" | Batteriesymbol leuchtet
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
