Belegung Sicherungskasten und Relais Kia Stinger | Baujahr 2018-2019
Position des Sicherungskastens im Armaturenbrett
Position des Sicherungskastens im Motorraum
Sicherungskasten hinten im Kofferraum
Sicherungskasten im Batteriekasten
Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

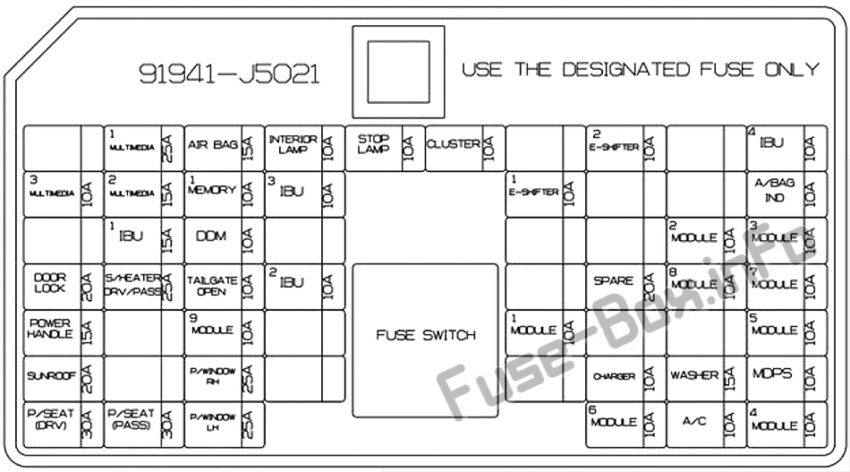

Sicherungskastendiagramm Armaturenbrett (2018)
Belegung der Sicherungen im Armaturenbrett (2018)
| Name | Ampere | Funktion |
|---|---|---|
| MULTIMEDIA 1 | 25 A | Niedriger DC-DC-Wandler (Audio) |
| AIRBAG | 15 A | SRS-Steuermodul (Supplemental Restraint System). |
| INNENLEUCHTE | 10 A | Deckenkonsolenlampe, mittlere Raumlampe, Raumlampe, Schalter für Kosmetiktischlampe, linke Griffseite/rechte Griffseite, Gepäcklampe, linke Griffseite/rechte Griffseite, Handschuhfachlampe, Stimmungslampe für Fahrer-/Beifahrertür, Lampe für Fahrer-/Beifahrertür, Fahrer /Beifahrerfußleuchte |
| BREMSLEUCHTE | 10 A | IBU, Bremslichtschalter |
| CLUSTER | 10 A | Kombiinstrument. Head-Up-Display |
| E-SHIFTER 2 | 10 A | Elektronischer Schalthebel für Automatikgetriebe (IG1) |
| IBU 4 | 10 A | IBU (IG1) |
| MULTIMEDIA 3 | 10 A | Kombiinstrument, Head-Up-Display, Klimaanlagenschalter |
| MULTIMEDIA 2 | 15 A | Audio |
| SPEICHER 1 | 10 A | Klimaanlagen-Steuermodul, Klimaanlagenschalter, Sicherheitsanzeige, Head-Up-Display |
| IBU 3 | 10 A | IBU (B+) |
| E-SHIFTER 1 | 10 A | Schalthebel für elektronisches Automatikgetriebe (B+) |
| A/BAG IND. | 10 A | Kombiinstrument, Beifahrerairbag IND. |
| IBU 1 | 15 A | IBU (B+) |
| DAU | 10 A | Fahrertürmodul, elektrischer Außenspiegel für Fahrer/Beifahrer |
| MODUL 2 | 10 A | IBU (IG2) |
| MODUL 3 | 10 A | Schalthebelschalter für Automatikgetriebe, Fahrertürmodul, Bremslichtschalter |
| TÜRSCHLOSS | 20 A | Türverriegelungsrelais, Türentriegelungsrelais, Zweigang-Entriegelungsrelais |
| S/HEATER DRV/PASS | 25 A | Steuermodul für die Sitzbelüftung vorn, Steuermodul für die Sitzheizung vorn |
| HECKKLAPPE | 10 A | Heckklappendeckelrelais, Kraftstoffdeckelrelais, Crashpad-Schalter |
| IBU 2 | 10 A | Regensensor |
| STROMANSCHLUSS 1 | 20 A | Vordere Steckdose Nr. 2 |
| MODUL 8 | 10 A | Lüftersteuerung (BLDC-Motor), Rundumsichtmonitor, Sitzbelüftungsmodul vorne, Sitzheizungsmodul vorne/hinten |
| MODUL 7 | 10 A | IBU, ECS-Einheit, AWD (Allradantrieb), ECM (elektronisches Steuermodul), Smart-Cruise-Control-Modul, Automatikgetriebe-Schalthebelanzeige, Konsolenschalter (vorne/oben), Warneinheit für den toten Winkel, linke Griffseite/rechte Griffseite, Lenkwinkelsensor, Lenkneigungs- und Teleskopmodul, Multifunktionskameraeinheit, Crashpad-Schalter |
| POWER-GRIFF | 15 A | Lenkneigungs- und Teleskopmodul |
| MODUL 9 | 10 A | Steuereinheit für die Lendenwirbelsäule des Fahrers |
| MODUL 1 | 10 A | Datenverbindungsanschluss, Konsolenschalter (oben), Stimmungslampen-Steuereinheit |
| MODUL 5 | 10 A | Klimaanlagen-Steuermodul, Klimaanlagenschalter, Audio. Scheinwerfer, linke Griffseite/rechte Griffseite, Low-DC-DC-Wandler (Audio/AMP (Verstärker)), elektrochromer Spiegel, AMP (Verstärker), Treiber, integriertes Speichersystem-Steuermodul. Steuermodul für Sitzbelüftung vorn, Steuermodul für Sitzheizung vorn/hinten |
| SCHIEBEDACH | 20 A | Schiebedach-Steuergerät (Glas) |
| P/FENSTER RH | 25 A | Beifahrer-Fensterhebermodul, hinteres Fensterhebermodul, rechte Griffseite |
| STROMANSCHLUSS 2 | 20 A | Hintere Steckdose |
| WASCHMASCHINE | 15 A | Multifunktionsschalter |
| MDPS | 10 A | MDPS-Einheit (Motor Driven Power Steering) (R-MDPS (Motor Driven Power Steering)) |
| P/SEAT (DRV) | 30 A | Fahrerintegriertes Speichersystem-Steuermodul, Antriebssitzmodul |
| P/SITZ (PASS) | 30 A | Beifahrersitzmodul |
| P/FENSTER LINKS | 25 A | Fahrer-Fensterhebermodul, hinteres Fensterhebermodul, linke Griffseite |
| MODUL 6 | 10 A | IBU, Low-DC-DC-Wandler (Audio/AMP (Verstärker)), elektronischer Automatikgetriebe-Schalthebel (SBW (Shift By Wire)), Motorraum-Anschlussblock (RLY. 4 – Steckdosenrelais) |
| Klimaanlage | 10 A | Klimaanlagen-Steuermodul, Klimaanlagenschalter. Motorraum-Anschlussblock (Gebläserelais) |
| MODUL 4 | 10 A | Linke Griffseite des Scheinwerfers/rechte Griffseite, AFS-Steuergerät, Gerätemodul zur automatischen Scheinwerfernivellierung |
Motorraum

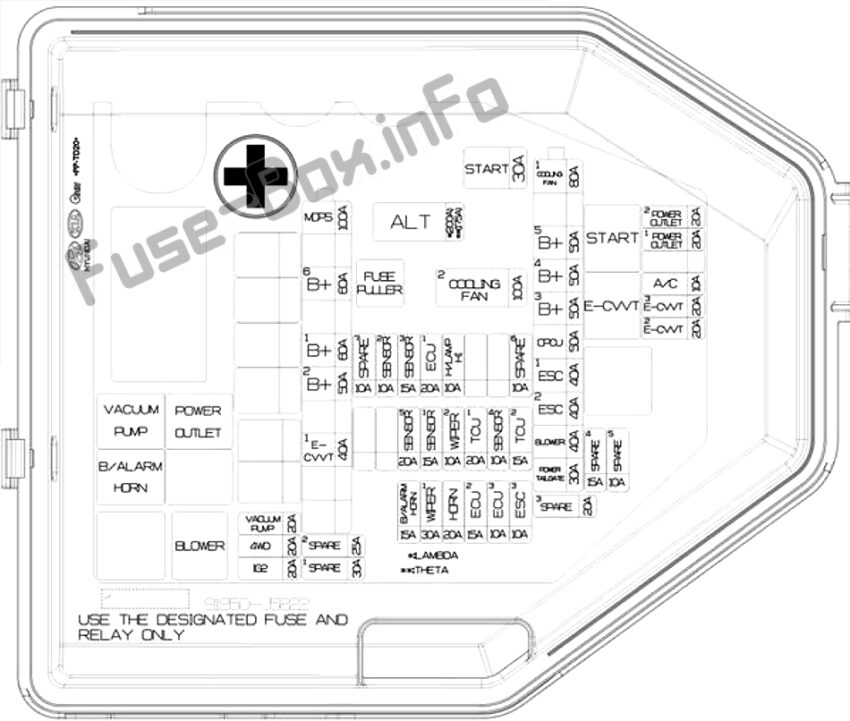

Belegung der Sicherungen im Motorraum (2018)
| Name | Ampere | Funktion |
|---|---|---|
| ALT | 175 A | Lichtmaschine, Mehrfachsicherung – KÜHLVENTILATOR 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / GEBLÄSE / HECKKLAPPE |
| KÜHLVENTILATOR 2 | 125 A | [BLDC-Motor (Bürstenloser Gleichstrom)] Lüftersteuerung |
| START | 30 A | Staffel starten |
| KÜHLVENTILATOR 1 | 80 A | [BLDC-Motor (Bürstenloser Gleichstrom)] Lüftersteuerung |
| B+5 | 50 A | Anschlussblock für Instrumententafel (Sicherung – Bremsleuchte/Sicherung für Abschaltautomatik/Innenraumleuchte) |
| B+4 | 50 A | Anschlussblock für Instrumententafel (Sicherung – TÜRSCHLOSS / STEUERGRIFF / SCHIEBEDACH / P/SEAT (DRV) / P/SEAT (PASS)) |
| B+3 | 50 A | Anschlussblock für Instrumententafel (Sicherung – S/HEATER DRV/PASS / HECKKLAPPE / MODULE9 / P/WINDOW RH / P/WINDOW LH) |
| OPCU | 50 A | Elektrischer Ölpumpen-Inverter |
| ESC 1 | 40 A | ESC-Steuermodul (Elektronische Stabilitätskontrolle). |
| ESC 2 | 40 A | ESC-Steuermodul (Elektronische Stabilitätskontrolle), Mehrzweck-Prüfstecker |
| GEBLÄSE | 40 A | Gebläserelais |
| Elektrische Heckklappe | 30 A | Elektrisches Heckklappenmodul |
| MDPS | 100 A | MDPS-Einheit (Motor Driven Power Steering). |
| B+6 | 60 A | Motorsteuerrelais, Sicherung – HUPE / WISCHER1 / H/LAMPE H / B/ALARMHUPE) |
| B+1 | 60 A | Instrumententafel-Anschlussblock (Sicherung – IBU1 / IBU2) |
| B+2 | 50 A | Anschlussblock für Instrumententafel (Sicherung – E-SHIFTER1 / MODULE1) |
| E-CVVT 1 | 40 A | [THETA II 2.0L T-GDI-Motor] E-CVVT-Relais |
| VAKUUMPUMPE | 20 A | Vakuumpumpenrelais |
| Allradantrieb | 20 A | AWD (Allradantrieb) ECM (elektronisches Steuermodul) |
| IG 2 | 20 A | IG2-Relais |
| STROMANSCHLUSS 2 | 10 A | USB-Ladegerät vorne/hinten, Steckdose Nr. 2 vorne, |
| STROMANSCHLUSS 1 | 20 A | Vordere Steckdose Nr. 1 |
| Klimaanlage | 10 A | Klimaanlagen-Steuermodul |
| E-CVVT 3 | 20 A | [THETA II 2.0L T-GDI-Motor] ECM (Motorsteuermodul) |
| E-CVVT 2 | 20 A | [THETA II 2.0L T-GDI-Motor] ECM (Motorsteuermodul) |
| ESC 3 | 10 A | ESC-Steuermodul (Elektronische Stabilitätskontrolle), Mehrzweck-Prüfstecker |
| 3 ECU | 10 A | ECM (Motorsteuermodul) |
| ECU 2 | 15 A | ECM (Motorsteuermodul) |
| HORN | 20 A | Hupenrelais |
| WISCHER 1 | 30 A | Wischer-Leistungsrelais |
| TCU 2 | 15 A | TCM (Getriebesteuermodul) |
| SENSOR 4 | 10 A | Bremsvakuumschalter, Vakuumpumpenrelais, elektrischer Ölpumpenwechselrichter |
| TCU 1 | 20 A | TCM (Getriebesteuermodul) |
| WISCHER 2 | 10 A | IBU (Integrated Body Control Unit), ECM (Electronic Control Module) |
| SENSOR 1 | 15 A | Hinterer Unterverbindungsblock (Kraftstoffpumpenrelais) |
| SENSOR5 | 20 A | [THETA II 2.0L T-GDI-Motor] Zündspule Nr. 1/#2/#3/#4 [Lambda II 3.3L T-GDI-Motor] Zündspule Nr. 1/#2/#3/#4/#5/ #6 |
| H/LAMPE HI | 10 A | Scheinwerferrelais (Fernlicht). |
| 1 ECU | 20 A | ECM (Motorsteuermodul) |
| SENSOR 3 | 15 A | [THETA II 2.0L T-GDI-Motor] Sauerstoffsensor (oben) [Lambda II 3.3L T-GDI-Motor] Sauerstoffsensor Nr. 2/Nr. 4 |
| SENSOR 2 | 10 A | [THETA II 2.0L T-GDI-Motor] Elektronischer Thermostat, Ölregelventil, Entlüftungssteuermagnetventil, RCV-Steuermagnetventil (Rezirkulationsventilsteuerung), Kanisterschließventil [Lambda II 3.3L T-GDI-Motor] Elektronischer Thermostat, Öldruck Magnetventil, Ölregelventil Nr. 1/Nr. 2/Nr. 3/Nr. 4 (Einlass/Auslass), RCV-Steuermagnetventil (Rückführungsventilsteuerung), Entlüftungssteuermagnetventil, Kanisterschließventil |
| B/ALARMHUPE | 10 A | Einbruchalarm-Hornrelais |
Zuordnung der Staffel (2018)
| Name | Typ |
|---|---|
| Vakuumpumpe | ISO HC MICRO |
| B/Alarmhorn | ISO MICRO |
| Steckdose | ISO HC MICRO |
| Gebläse | ISO HC MICRO |
| Start | ISO HC MICRO |
| E-CWT (G4KL) | ISO MICRO |
Sicherungskasten hinten im Kofferraum

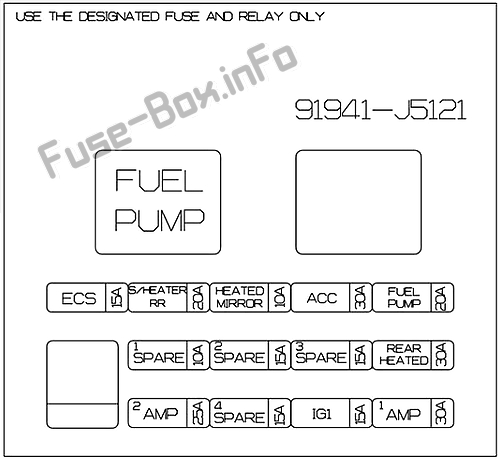

Belegung der Sicherungen im Sicherungskasten hinten (2018)
| Name | Ampere | Funktion |
|---|---|---|
| ECS | 15 A | ECS-Einheit (Electronic Control Suspension). |
| S/HEIZUNG HINTEN | 20 A | Steuermodul für die Rücksitzheizung |
| BEHEIZTER SPIEGEL | 10 A | Klimaanlagenschalter, elektrischer Außenspiegel für Fahrer/Beifahrer |
| BENZINPUMPE | 20 A | Kraftstoffpumpenrelais |
| ERSATZ1 | 10 A | - |
| ERSATZ2 | 15 A | - |
| ERSATZ3 | 15 A | - |
| HINTEN BEHEIZT | 30 A | Beheiztes Relais hinten |
| AMP 2 | 25 A | AMP (Verstärker) (MOBIS/PREMIUM) |
| ERSATZ4 | 15 A | - |
| AMP 1 | 30 A | Niedriger DC-DC-Wandler (AMP (Verstärker)) |
| IG 1 | 40 A | IG1/ACC-Relais |

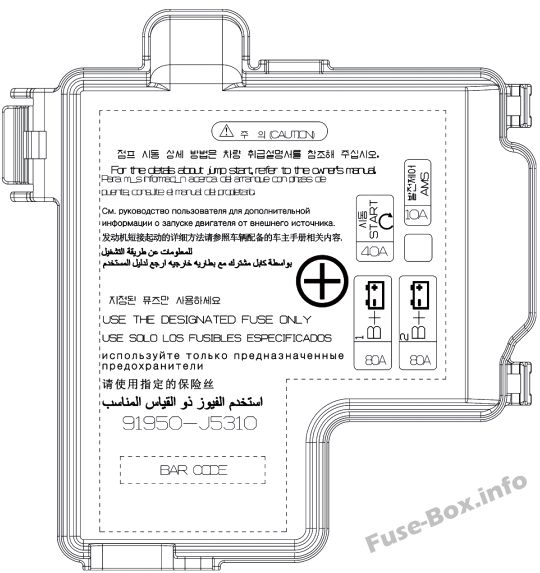

Sicherungskasten im Batteriekasten
Belegung der Sicherungen im Batteriekasten-Sicherungsfeld (2018, 2019)
| Name | Ampere | Funktion |
|---|---|---|
| B+ 1 | 80 A | Hinterer Unterverteilerblock (Sicherung – KRAFTSTOFFPUMPE/HINTEN BEHEIZT/AMP1) |
| B+ 2 | 80 A | Hinterer Unterverbindungsblock (Sicherung – ECS / S/HEATER REAR / IG1) |
| START | 40 A | Motorraum-Anschlussblock (Steckdosenrelais), Sicherung (START / ECU2 / TCU1) |
| AMS | 10 A | Batteriesensor |
Armaturenbrett (2019)
Belegung der Sicherungen im Armaturenbrett (2019)
| Name | Ampere | Funktion |
|---|---|---|
| MULTIMEDIA 1 | 25 A | Niedriger DC-DC-Wandler (Audio) |
| AIRBAG | 15 A | SRS-Steuermodul (Supplemental Restraint System). |
| INNENLEUCHTE | 10 A | Deckenkonsolenlampe, mittlere Raumlampe, Raumlampe, Schalter für Kosmetiktischlampe, linke Griffseite/rechte Griffseite, Gepäcklampe, linke Griffseite/rechte Griffseite, Handschuhfachlampe, Stimmungslampe für Fahrer-/Beifahrertür, Lampe für Fahrer-/Beifahrertür, Fahrer /Beifahrerfußleuchte |
| BREMSLEUCHTE | 10 A | IBU, Bremslichtschalter |
| CLUSTER | 10 A | Kombiinstrument, Head-Up-Display |
| E-SHIFTER 2 | 10 A | Elektronischer Schalthebel für Automatikgetriebe (IG1) |
| IBU 4 | 10 A | IBU (IG1) |
| MULTIMEDIA 3 | 10 A | Kombiinstrument, Head-Up-Display, Klimaanlagenschalter |
| MULTIMEDIA 2 | 15 A | Audio |
| SPEICHER 1 | 10 A | Klimaanlagen-Steuermodul, Klimaanlagenschalter, Sicherheitsanzeige, Head-Up-Display |
| IBU 3 | 10 A | IBU (B+) |
| E-SHIFTER 1 | 10 A | Schalthebel für elektronisches Automatikgetriebe (B+) |
| A/BAG IND. | 10 A | Kombiinstrument, Beifahrerairbag IND. |
| IBU 1 | 15 A | IBU (B+) |
| DDM | 10 A | Fahrertürmodul, elektrischer Außenspiegel für Fahrer/Beifahrer |
| MODUL 2 | 10 A | IBU (IG2) |
| MODUL 3 | 10 A | Schalthebelschalter für Automatikgetriebe, Fahrertürmodul, Bremslichtschalter |
| TÜRSCHLOSS | 20 A | Türverriegelungsrelais, Türentriegelungsrelais, Zweigang-Entriegelungsrelais |
| S/HEATER DRV/PASS | 25 A | Steuermodul für die Sitzbelüftung vorn, Steuermodul für die Sitzheizung vorn |
| HECKKLAPPE | 10 A | Heckklappendeckelrelais, Kraftstoffdeckelrelais, Crashpad-Schalter |
| IBU 2 | 10 A | Regensensor |
| ERSATZTEIL | 20 A | ERSATZTEIL |
| MODUL 8 | 10 A | Lüftersteuerung (BLDC-Motor), Rundumsichtmonitor, Sitzbelüftungsmodul vorne, Sitzheizungsmodul vorne/hinten |
| MODUL 7 | 10 A | IBU, ECS-Einheit, AWD (Allradantrieb), ECM (elektronisches Steuermodul), Smart-Cruise-Control-Modul, Automatikgetriebe-Schalthebelanzeige, Konsolenschalter (vorne/oben), Warneinheit für den toten Winkel, linke Griffseite/rechte Griffseite, Lenkwinkelsensor, Lenkneigungs- und Teleskopmodul, Multifunktionskameraeinheit, Crashpad-Schalter |
| POWER-GRIFF | 15 A | Lenkneigungs- und Teleskopmodul |
| MODUL 9 | 10 A | Steuereinheit für die Lendenwirbelsäule des Fahrers |
| MODUL 1 | 10 A | Datenverbindungsanschluss, Konsolenschalter (oben), Stimmungslampen-Steuereinheit |
| MODUL 5 | 10 A | Klimaanlagen-Steuermodul, Klimaanlagenschalter, Audio, Scheinwerfer, linke Griffseite/rechte Griffseite, Low-DC-DC-Wandler (Audio/AMP (Verstärker)), elektrochromer Spiegel, AMP (Verstärker), Treiber, integriertes Speichersystem-Steuermodul, Sitzbelüftungs-Steuermodul vorne, Sitzheizungs-Steuermodul vorne/hinten |
| SCHIEBEDACH | 20 A | Schiebedach-Steuergerät (Glas) |
| P/FENSTER RH | 25 A | Beifahrer-Fensterhebermodul, hinteres Fensterhebermodul, rechte Griffseite |
| LADEGERÄT | 10 A | USB-Ladegerät vorne/hinten |
| WASCHMASCHINE | 15 A | Multifunktionsschalter |
| MDPS | 10 A | MDPS-Einheit (Motor Driven Power Steering) (R-MDPS (Motor Driven Power Steering)) |
| P/SEAT (DRV) | 30 A | Fahrerintegriertes Speichersystem-Steuermodul, Antriebssitzmodul |
| P/SITZ (PASS) | 30 A | Beifahrersitzmodul |
| P/FENSTER LINKS | 25 A | Fahrer-Fensterhebermodul, hinteres Fensterhebermodul, linke Griffseite |
| MODUL 6 | 10 A | IBU, Low-DC-DC-Wandler (Audio/AMP (Verstärker)), elektronischer Automatikgetriebe-Schalthebel (SBW (Shift By Wire)), Motorraum-Anschlussblock (RLY. 4 – Steckdosenrelais) |
| Klimaanlage | 10 A | Klimaanlagen-Steuermodul, Klimaanlagenschalter, Motorraum-Anschlussblock (Gebläserelais) |
| MODUL 4 | 10 A | Linke Griffseite des Scheinwerfers/rechte Griffseite, AFS-Steuergerät, Gerätemodul zur automatischen Scheinwerfernivellierung |
Motorraum
Belegung der Sicherungen im Motorraum (2019)
| Name | Ampere | Funktion |
|---|---|---|
| ALT | 175 A | Lichtmaschine, Mehrfachsicherung – KÜHLVENTILATOR 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / GEBLÄSE / HECKKLAPPE |
| KÜHLVENTILATOR 2 | 100 A | [BLDC-Motor (Bürstenloser Gleichstrom)] Lüftersteuerung |
| START | 30 A | Staffel starten |
| KÜHLVENTILATOR 1 | 80 A | [BLDC-Motor (Bürstenloser Gleichstrom)] Lüftersteuerung |
| B+ 5 | 50 A | Anschlussblock für Instrumententafel (Sicherung – Bremsleuchte/Sicherung für Abschaltautomatik/Innenraumleuchte) |
| B+ 4 | 50 A | Anschlussblock für Instrumententafel (Sicherung – TÜRSCHLOSS / STEUERGRIFF / SCHIEBEDACH / P/SEAT (DRV) / P/SEAT (PASS)) |
| B+ 3 | 50 A | Anschlussblock für Instrumententafel (Sicherung – S/HEATER DRV/PASS / HECKKLAPPE / MODULE9 / P/WINDOW RH / P/WINDOW LH) |
| OPCU | 50 A | Elektrischer Ölpumpen-Inverter |
| ESC 1 | 40 A | ESC-Steuermodul (Elektronische Stabilitätskontrolle). |
| ESC 2 | 40 A | ESC-Steuermodul (Elektronische Stabilitätskontrolle), Mehrzweck-Prüfstecker |
| GEBLÄSE | 40 A | Gebläserelais |
| Elektrische Heckklappe | 30 A | Elektrisches Heckklappenmodul |
| MDPS | 100 A | MDPS-Einheit (Motor Driven Power Steering). |
| B+ 6 | 60 A | Motorsteuerrelais, Sicherung – HUPE / WISCHER1 / H/LAMPE H / B/ALARMHUPE) |
| B+ 1 | 60 A | Instrumententafel-Anschlussblock (Sicherung – IBU1 / IBU2) |
| B+ 2 | 50 A | Anschlussblock für Instrumententafel (Sicherung – E-SHIFTER1 / MODULE1) |
| E-CVVT 1 | 40 A | [THETA II 2.0L T-GDI-Motor] E-CVVT-Relais |
| VAKUUMPUMPE | 20 A | Vakuumpumpenrelais |
| Allradantrieb | 20 A | AWD (Allradantrieb) ECM (elektronisches Steuermodul) |
| IG 2 | 20 A | IG2-Relais |
| STROMANSCHLUSS 2 | 20 A | Vordere Steckdose Nr. 2 |
| STROMANSCHLUSS 1 | 20 A | Vordere Steckdose Nr. 1 |
| Klimaanlage | 10 A | Klimaanlagen-Steuermodul |
| E-CVVT 3 | 20 A | [THETA II 2.0L T-GDI-Motor] ECM (Motorsteuermodul) |
| E-CVVT 2 | 20 A | [THETA II 2.0L T-GDI-Motor] ECM (Motorsteuermodul) |
| ESC 3 | 10 A | ESC-Steuermodul (Elektronische Stabilitätskontrolle), Mehrzweck-Prüfstecker |
| 3 ECU | 10 A | ECM (Motorsteuermodul) |
| ECU 2 | 15 A | ECM (Motorsteuermodul) |
| HORN | 20 A | Hupenrelais |
| WISCHER 1 | 30 A | Wischer-Leistungsrelais |
| TCU 2 | 15 A | TCM (Getriebesteuermodul) |
| SENSOR 4 | 10 A | Bremsvakuumschalter, Vakuumpumpenrelais, elektrischer Ölpumpenwechselrichter |
| TCU 1 | 20 A | TCM (Getriebesteuermodul) |
| WISCHER 2 | 10 A | IBU (Integrated Body Control Unit), ECM (Electronic Control Module) |
| SENSOR 1 | 15 A | Hinterer Unterverbindungsblock (Kraftstoffpumpenrelais) |
| SENSOR5 | 20 A | [THETA II 2.0L T-GDI-Motor] Zündspule Nr. 1/#2/#3/#4 [Lambda II PE 3.3L T-GDI-Motor] Zündspule Nr. 1/#2/#3/#4/#5 /#6 |
| H/LAMPE HI | 10 A | Scheinwerferrelais (Fernlicht). |
| 1 ECU | 20 A | ECM (Motorsteuermodul) |
| SENSOR 3 | 15 A | [THETA II 2.0L T-GDI-Motor] Sauerstoffsensor (oben) [Lambda II PE 3.3L T-GDI-Motor] Sauerstoffsensor Nr. 2/Nr. 4 |
| SENSOR 2 | 10 A | [THETA II 2.0L T-GDI-Motor] Elektronischer Thermostat, Ölregelventil, Entlüftungssteuermagnetventil, RCV-Steuermagnetventil (Rezirkulationsventilsteuerung), Kanisterschließventil [Lambda II PE 3.3L T-GDI-Motor] Elektronischer Thermostat, Öl Druckmagnetventil, Ölregelventil Nr. 1/Nr. 2/Nr. 3/Nr. 4 (Einlass/Auslass), RCV-Steuermagnetventil (Rezirkulationsventilsteuerung), Entlüftungssteuermagnetventil, Kanisterschließventil |
| B/ALARMHUPE | 15 A | Einbruchalarm-Hornrelais |
Sicherungskasten hinten im Kofferraum
Belegung der Sicherungen im Sicherungskasten hinten (2019)
| Name | Ampere | Funktion |
|---|---|---|
| ECS | 15 A | ECS-Einheit (Electronic Control Suspension). |
| S/HEIZUNG HINTEN | 20 A | Steuermodul für die Rücksitzheizung |
| BEHEIZTER SPIEGEL | 10 A | Klimaanlagenschalter, elektrischer Außenspiegel für Fahrer/Beifahrer |
| BENZINPUMPE | 20 A | Kraftstoffpumpenrelais |
| ERSATZ1 | 10 A | - |
| ERSATZ2 | 15 A | - |
| ERSATZ3 | 15 A | - |
| HINTEN BEHEIZT | 30 A | Beheiztes Relais hinten |
| AMP 2 | 25 A | AMP (Verstärker) (MOBIS/PREMIUM) |
| ERSATZ4 | 15 A | - |
| AMP 1 | 30 A | Niedriger DC-DC-Wandler (AMP (Verstärker)) |
| IG 1 | 15 A | IG1-Relais |
| ACC | 30 A | ACC-Relais |
Sicherungskasten im Batteriekasten
Belegung der Sicherungen im Batteriekasten-Sicherungsfeld (2018, 2019)
| Name | Ampere | Funktion |
|---|---|---|
| B+ 1 | 80 A | Hinterer Unterverteilerblock (Sicherung – KRAFTSTOFFPUMPE/HINTEN BEHEIZT/AMP1) |
| B+ 2 | 80 A | Hinterer Unterverbindungsblock (Sicherung – ECS / S/HEATER REAR / IG1) |
| START | 40 A | Motorraum-Anschlussblock (Steckdosenrelais), Sicherung (START / ECU2 / TCU1) |
| AMS | 10 A | Batteriesensor |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Kia Stinger
Alle 98 Artikel
Navi-Update
Kia Navi Update 2026 | Anleitung, Download & Kosten (alle Modelle)
Inspektion & Service
Inspektion Kia Stinger | Intervalle & Serviceplan | Wartungsumfang inkl. Kosten
Ratgeber & Anleitungen
Kia AdBlue | Tankgröße, Reichweite & Anzeige | Nachfüllen & Kosten
Probleme & Mängel
Kia Stinger Probleme | Mängel, Krankheiten & Schwachstellen | inkl. Rückrufe
Reifen & Felgen
Reifendruck Kia Stinger | + Drehmoment der Radschrauben | + Tabelle
Inspektion & Service
Inspektion am Kia Stinger zurücksetzen | Service Reset (inkl. Ölwechsel)
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
