Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Mini One inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

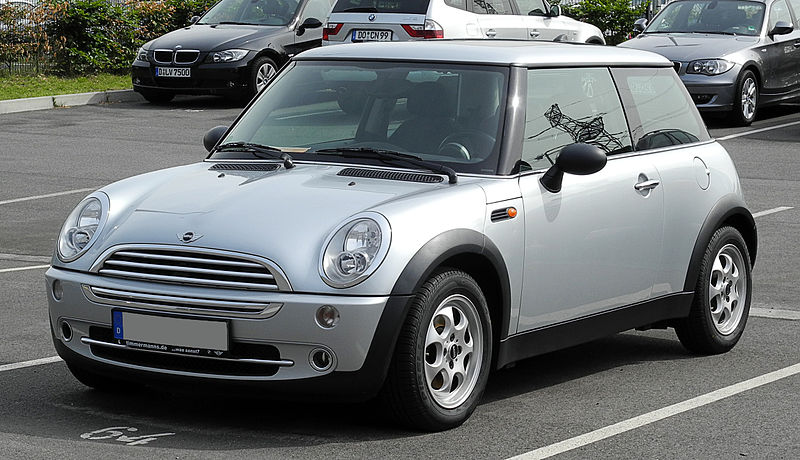

Belegung Sicherungskasten und Relais Mini One | Baujahr 2001-2008
Position des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich auf der linken Seite des Fußraums in der Seitenverkleidung.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Fahrgastraum
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 30 A | Allgemeine Modulsteuereinheit |
| 2 | 5 A | Lenkwinkelsensor |
| 3 | 5 A | Digitaluhr (2000–2004), Kombiinstrument-Steuergerät, Außenspiegel-Klappsteuergerät, Cabrioverdeck-Steuergerät (2004), Reifendruckkontrolle (RDC (2000–2007)) |
| 4 | 5 A | Allgemeine Modulsteuereinheit |
| 5 | 5 A | Kombiinstrument-Steuergerät, Dioden-Kommunikationsleitung (EWS (2000–2003)) |
| 6 | 5 A | Bremslichtschalter, Kombischalter (EU 2000–2001), Kupplungsschaltermodul, Steuergerät für elektronische Wegfahrsperre |
| 7 | 5 A | Regensensor, allgemeine Modulsteuereinheit |
| 8 | 5 A | Blinker-/Abblendlichtschalter |
| 9 | 5 A | Steuergerät für Kombiinstrument |
| 10 | 5 A | Radiosteuergerät, Telefon (Eject Box), Universelles elektronisches Lade- und Freisprechmodul (ULF), Navigationscomputer (außer Japan), Bordmonitor-Steuergerät |
| 11 | 5 A | Relais für vordere Scheibenwaschpumpe, Relais für hintere Scheibenwaschpumpe (außer Cabrio), Relais für hintere Ladebuchse (2002–2005) |
| 12 | 20 A | Zündschloss |
| 13 | 5 A | CVT-Schalter (Automatikgetriebe), Getriebesteuergerät (Automatikgetriebe), Rückfahrlichtschalter (Schaltgetriebe) |
| 14 | 10 A | Allgemeine Modulsteuereinheit |
| 15 | 20 A | Schiebedachmodul-Steuergerät Cabrio (R52): Relais Nr. 1 für Verriegelung und Schiebedach, Relais Nr. 2 für Verriegelung und Schiebedach |
| 16 | 30 A | Heckscheibenheizungsrelais, Hauptmodulsteuergerät |
| 17 | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor, Hauptmodul-Steuergerät |
| 18 | 5 A | Hallsensor für das Gurtschloss des Fahrersitzes, Hallsensor für das Gurtschloss des Beifahrersitzes, Steuergerät für mehrere Rückhaltesysteme, Deaktivierungsschalter für den Beifahrerairbag (2004–2005), Sitzbelegungserkennung, Kontrollleuchte für die Deaktivierung des Beifahrerairbags |
| 19 | 30 A | Allgemeine Modulsteuereinheit |
| 20 | 20 A | 2000–2002: Crash-Sensor 2003–2008: Kraftstoffpumpenrelais Nr. 1, Hauptmodulsteuergerät (2002–2004) |
| 21 | 10 A | Steuergerät für Kombiinstrument |
| 22 | 15 A | Japan: Bordmonitor-Steuergerät, Navigationscomputer, Videomodul-Steuergerät, Eject Box außer Japan: Bordmonitor-Steuergerät, Navigationscomputer, Telefon, Eject Box, Universelles elektronisches Lade- und Freisprechmodul (ULF) |
| 23 | 15 A | 2000–2006: Relais für vordere Scheibenwaschpumpe, Relais für hintere Scheibenwaschpumpe (außer Cabrio), Hauptmodul-Steuergerät (2005–2008) |
| 24 | 5 A | Steuergerät für elektronische Wegfahrsperre, Hupe für Diebstahlwarnanlage, Mikrowellensensor hinten links (Cabrio), Mikrowellensensor hinten rechts (Cabrio), Mikrowellensensor Beifahrertür (Cabrio) |
| 25 | 30 A | Relais für Scheinwerferwaschpumpe, Scheinwerferwaschpumpe |
| 26 | 10 A | Automatikgetriebe: Schaltsperre-Relais (Gearshift Lock) |
| 27 | 15 A | Radiosteuergerät, CD-Wechsler, Verstärker |
| 28 | 15 A | Hupenrelais, Spiralfeder, linkes Horn, rechtes Horn |
| 29 | 5 A | 2000–2005: Heizungs- und Klimaanlagen-Steuermodul (mit automatischer Klimaregelung), Innenraumtemperatur-/Lüftersensor (mit automatischer Klimaregelung) |
| 29 | 15 A | 2005–2008 (Cooper S): Getriebesteuergerät (Automatikgetriebe) |
| 30 | 5 A | 2000–2003: Steuergerät für Reifenausfallanzeige (RPA) 2005–2008: Heizungs- und Klimaanlagen-Steuermodul (mit automatischer Klimaregelung), Innentemperatur-/Lüftersensor (mit automatischer Klimaregelung) |
| 31 | 20 A | 2000–2002: Relais für hintere Ladebuchse (hintere Ladebuchse) |
| 31 | 30 A | 2003–2008: Heizungsgebläserelais, allgemeine Modulsteuereinheit |
| 32 | 15 A | Relais für vordere Ladebuchse (Frontladebuchse) |
| 33 | 10 A | ABS-Steuergerät (ohne DSC), ABS/DSC-Einheit |
| 34 | 10 A | Benzin (2000–2005): Kraftstoffpumpenrelais Nr. 1, Steuergerät für digitale Motorelektronik. Benzin (2005–2008): Steuergerät für digitale Motorelektronik (DME). Diesel: Steuergerät für digitale Dieselelektronik (DDE). |
| 35 | 5 A | Spiegeleinstellschalter, elektrochromer Innenrückspiegel, Scheibenwaschdüsenheizung links/rechts, Außenspiegel links/rechts |
| 36 | 5 A | Relais für Scheibenheizung, Steuergerät für Kombiinstrument |
| 37 | 20 A | 2000–2005: Allgemeine Modulsteuereinheit . 2005–2008: Kraftstoffpumpenrelais Nr. 1, elektrische Kraftstoffpumpe |
| 38 | 5 A | Benziner (2005–2008): Lichtmaschine, Hydraulikpumpe (Lenksteuereinheit). Diesel (2005–2006): Lichtmaschine, Luftmassensensor |
| 39 | 5 A | Benziner (2000–2005): Lichtmaschine, Hydraulikpumpe (Lenksteuergerät). 2005–2008: Lenkwinkelsensor, Schalttafel, Kombiinstrument-Steuergerät (ohne Klimaautomatik). Diesel (2003–2005): Lichtmaschine, Luftmassensensor |
| 40 | 5 A | 2000–2005: Lenkwinkelsensor, Schalttafel, Steuergerät für Kombiinstrument (ohne Klimaautomatik) 2005–2008: Lenksteuergerät – Lüfterrelais, Park Distance Control Unit (PDC) |
| 41 | 5 A | 2000–2005: Lenksteuergerät – Lüfterrelais, Park Distance Control Unit (PDC) |
| 42 | - | - |
| Relais | ||
| R1 | 2000–2005: Schaltsperre | |
| R2 | 2000–2005: Scheinwerferwaschmodul. 2005–2008: Schaltsperre | |
| R3 | 2000–2005: Ladebuchse/Heizgebläse hinten. 2005–2008: Scheinwerferwaschmodul | |
| R4 | 2000-2005: Kraftstoffpumpe | |
| Rückseite: | ||
| R5 | Heckscheibenheizung | |
| R6 | Horn- Heckwischermotor | |
| R7 | Zigarettenanzünder vorne | |
| Nicht gewartet (2005–2008): | ||
| Heckscheibenwaschpumpe | ||
| Heizlüfter | ||
| Vordere Waschpumpe | ||
| Benzinpumpe |
Zusätzliche Relais
| Nr. | Relais |
|---|---|
| K104 | Hilfswasserpumpenrelais |
| K69923 | Lüfterrelais der Lenksteuereinheit |
| K119 | Relais für Heckscheibenwaschpumpe |
| K416 | Relais für Scheibenheizung |
| K5 | Relais für vordere Scheibenwaschpumpe |
Position des Sicherungskastens im Motorraum
Beim MINI ONE und MINI COOPER befindet es sich direkt neben der Batterie. Hinten beim MINI ONE DIESEL und beim MINI COOPER S rechts neben dem Luftfilterhalter. Zum Öffnen des Deckels drücken Sie beide Schnellverschlüsse.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 5 A | Benziner: DME-Steuergerät (Digital Motor Electronics), Cabrioverdeck-Steuergerät (2004–2008) |
| 2 | 20 A | Benzin: DME-Steuergerät (Digital Motor Electronics), Zündspule, Einspritzdüsen, Kurbelwellensensor, Motorstecker |
| 3 | 15 A | Benzin: Nockenwellensensor, beheizter Sauerstoffsensor vor dem Katalysator, beheizter Sauerstoffsensor nach dem Katalysator, Magnetventil für die Kraftstofftankentlüftung, A/C-Kompressorrelais, Kraftstoffpumpenrelais Nr. 1 (2005–2008) |
| 3 | 15 A | Diesel: Klimakompressorrelais, DDE-Steuergerät (Digital Diesel Electronics). |
| 4 | 15 A | Benzin: Getriebesteuergerät, Leckagediagnosepumpe (USA), Getriebedrehzahlsensor (CVT), CVT-Schalter (CVT), Schaltsperrrelais (Automatikgetriebe), Ganganzeigeleuchte (Automatikgetriebe), Schalteinheit für die Automatikgetriebesteuerung (Automatikgetriebe) |
| 5 | 5 A | Benzin: 2-stufige Gebläseschalteinheit (2000–2003), E-Lüfterrelais, Lenksteuergerät – Lüfterrelais (2000–2002) |
| 5 | 5 A | Diesel: Elektrische Zusatzheizung, Zusatzwasserpumpenrelais, Zusatzwasserpumpe, E-Lüfterrelais |
| 6 | 20 A | ABS-Steuergerät (ohne DSC), ABS/DSC-Einheit |
| 7 | 30 A | A/C-Kompressor-Relais (Magnetkupplung für A/C-Kompressor) |
| 8 | 30 A | E-Fan-Relais (elektrischer Lüfter 1 Motor (einstufiges Gebläse), 2-stufige Gebläseschalteinheit (zweistufiges Gebläse)), Lenksteuereinheit – Lüfterrelais (2003–2008) |
| 9 | 20 A | Wischermotor-Schnell-/Langsam-Relais, Wischermotor-Ein/Aus-Relais, allgemeine Modulsteuereinheit |
| 10 | 15 A | Relais für Nebelscheinwerfer vorn (Hauptmodul-Steuergerät, linker Nebelscheinwerfer, rechter Nebelscheinwerfer, Schalttafel) |
| 11 | 30 A | ABS-Steuergerät (ohne DSC), ABS/DSC-Einheit |
| 12 | 50 A | Zündschloss |
| 13 | 50 A | Allgemeine Modulsteuereinheit |
| 14 | 30 A | 2000–2002: Heizungsgebläserelais (allgemeine Modulsteuereinheit) |
| 14 | 50 A | 2003–2008: Relais für elektrisches Gebläse Stufe 2 (Steuergerät für digitale Motorelektronik (DME), Schaltgerät für 2-stufiges Gebläse) |
| 15 | 50 A | Relais für Scheibenheizung |
| 16 | 50 A | 2000-2003: 2-stufige Gebläseschalteinheit |
| 17 | 50 A | Allgemeine Modulsteuereinheit |
| Relais | ||
| R1 | Benzin: Digitale Motorelektronik (DME) Diesel: Nebenaggregate | |
| R2 | Klimakompressor | |
| R3 | E-Fan | |
| R4 | 2000-2002: Heizgebläse 2003-2008: Elektrischer Ventilator Stufe 2 | |
| R5 | Nebelscheinwerfer vorne | |
| R6 | Wischermotor ein/aus | |
| R7 | Wischermotor schnell/langsam |
Glühdauerrelais (K2283)
Belegung Sicherungskasten und Relais Mini One | Baujahr 2007-2015
Position des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich auf der rechten Seite des Fußraums in der Seitenverkleidung.
Sicherungskastendiagramm (2006–2008)
Belegung der Sicherungen im Fahrgastraum (2006-2008)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | - | - |
| 2 | 20 A | Anhängersteckdose |
| 3 | 30 A | Relais für Scheinwerferwaschanlage, Relais für Scheinwerferwaschpumpe |
| 4 | 30 A | Anhängermodul |
| 5 | 30 A | Fußraummodul |
| 6 | 20 A | Verstärker |
| 6 | 30 A | R57: Cabrioverdeckmodul |
| 7 | 30 A | Schiebedach |
| 8 | 30 A | Fußraummodul |
| 9 | 15 A | Systemschloss der Fahrertür, Systemschloss der Beifahrertür, Zentralverriegelung der Tankklappe |
| 10 | 10 A | Telefon (Grundplatte, ULF-SBX-H oder ULF SBX) oder Telefon-Nachrüstpaket-Anschluss |
| 11 | 10 A | Videomodul, Digitaltuner USA, Satellitenreceiver, Digitaltuner, Navigation (Japan) |
| 12 | 10 A | CD-Wechsler |
| 13 | 15 A | Getriebesteuerung |
| 14 | 10 A | Make-up-Spiegelbeleuchtung, Dachbedieneinheit, Gepäckraumbeleuchtung |
| 15 | 10 A | Lenksäulenschalterzentrum |
| 16 | 5 A | Dynamische Stabilitätskontrolle (DSC) |
| 17 | 5 A | Regen-/Scheinwerfersensor, Reifendruckkontrolle (RDC), hydraulische Schalteinheit (Automatikgetriebe), Wählhebelpositionsschalter (Automatikgetriebe), DC/DC-Wandler (Schaltgetriebe) |
| 18 | 10 A | Heizung/Klimaanlage, Handschuhfachbeleuchtung |
| 19 | 10 A | Kontroll-Zugangskontrolleinheit |
| 20 | 7,5 A | Außenspiegel einklappbar |
| 21 | 10 A | MINI Joystick, Radio, zentrales Informationsdisplay (mit CCC/M-ASK) |
| 22 | 15 A | Heckscheibenwischerrelais, Heckscheibenwischermotor |
| 23 | 10 A | A/C-Kompressorkupplungsrelais |
| 24 | 15 A | Scheibenwaschpumpe |
| 25 | 5 A | Elektrochromer Innenrückspiegel, Wählhebel-Positionsschalter (USA, Kanada, Australien) |
| 26 | 7,5 A | Sirene mit Neigungsalarmsensor |
| 27 | 5 A | OBD II-Buchse |
| 28 | 15 A | Systemschloss der Fahrertür, Systemschloss der Beifahrertür, Tankklappen-Cantral-Verriegelungsantrieb (EU) |
| 29 | 5 A | Anschluss für Telefon-Nachrüstpakete |
| 30 | 5 A | Park Distance Control (PDC) |
| 31 | 5 A | AUC-Sensor, DC/DC-Wandler N47: Kraftstoffheizung, elektrische Zusatzheizung W16: Elektrische Zusatzheizung, Anschluss für Telefon-Nachrüstpakete |
| 32 | 7,5 A | Spiegelverstellschalter, Fahrersitzheizungsmodul, Beifahrersitzheizungsmodul, elektrochromer Innenrückspiegel |
| 33 | 5 A | DSC-Sensor |
| 34 | 5 A | Autozugangssystem |
| 35 | - | - |
| 36 | 5 A | Japan: Navigation |
| 37 | 5 A | Zusätzliches Instrument |
| 38 | 30 A | Relais für Heckscheibenheizung |
| 39 | 30 A | Beifahrersitzheizungsmodul |
| 40 | 30 A | Fahrersitzheizungsmodul |
| 41 | - | - |
| 42 | 20 A | Zigarettenanzünder vorne, Ladebuchse hinten |
| 43 | 20 A | Kraftstoffpumpenrelais |
| 44 | 20 A | Hupenrelais, Lenksäulenschalterzentrum |
| 45 | 20 A | Radio, zentrales Informationsdisplay (mit CCC/CHAMP) |
| 46 | 20 A | Heizung/Klimaanlage (außer IHKA), Gebläsemotor (IHKA), Gebläseendstufe (IHKA) |
| 47 | 40 A | Fußraummodul |
| 48 | 40 A | Fußraummodul |
| 49 | 40 A | Autozugangssystem |
Sicherungskastendiagramm (2009–2015)
Belegung der Sicherungen im Fahrgastraum (2009-2015)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | - | - |
| 2 | 30 A | Relais für Scheinwerferwaschanlage, Relais für Scheinwerferwaschpumpe |
| 3 | 30 A | Anhängermodul |
| 4 | 30 A | Fußraummodul |
| 5 | 20 A | 2009: Verstärker |
| 6 | 30 A | Schiebedach R57: Cabrioverdeckmodul |
| 7 | 20 A | Anhängersteckdose |
| 8 | 30 A | Fußraummodul |
| 9 | 30 A | Fensterhebermotor hinten auf der Fahrerseite, Fensterhebermotor hinten auf der Beifahrerseite |
| 10 | 30 A | R57: Fensterhebermotor hinten rechts |
| 11 | 15 A | Systemschloss der Fahrertür, Systemschloss der Beifahrertür, Zentralverriegelung der Tankklappe (USA) |
| 12 | 5 A | 2009–2011: Telefon (Grundplatte, ULF-SBX-H oder ULF SBX) oder Telefon-Nachrüstpaket-Anschluss. 2011–2015: Telefon (Grundplatte, USB-Hub) oder Combox |
| 13 | 10 A | 2009-2010: Videomodul, Digitaltuner USA, Satellitenreceiver, Digitaltuner |
| 13 | 10 A | Japan: Navigation |
| 14 | 10 A | 2009-2010: CD-Wechsler |
| 15 | 15 A | Getriebesteuerung |
| 16 | 10 A | Make-up-Spiegelbeleuchtung, Dachbedieneinheit, Gepäckraumbeleuchtung |
| 17 | 10 A | Lenksäulenschalterzentrum |
| 18 | 5 A | Dynamische Stabilitätskontrolle (DSC) |
| 19 | 5 A | Regen-/Scheinwerfersensor, Reifendruckkontrolle (RDC), hydraulische Schalteinheit (Automatikgetriebe), Wählhebelpositionsschalter (Automatikgetriebe), DC/DC-Wandler (Schaltgetriebe) |
| 20 | 10 A | Heizung/Klimaanlage, Handschuhfachbeleuchtung |
| 21 | 10 A | Kontroll-Zugangskontrolleinheit |
| 22 | 7,5 A | Außenspiegel einklappbar |
| 23 | 10 A | MINI Joystick, Radio (2009–2010), zentrales Informationsdisplay (mit CCC/M-ASK) |
| 24 | 10 A | A/C-Kompressorkupplungsrelais |
| 25 | 15 A | Scheibenwaschpumpe |
| 26 | 5 A | Elektrochromer Innenrückspiegel, Wählhebel-Positionsschalter (USA, Kanada, Australien) |
| 27 | 7,5 A | Sirene mit Neigungsalarmsensor |
| 29 | 5 A | OBD II-Buchse, Zusatzinstrument |
| 30 | 15 A | Fernlicht-Relais (Xenon) |
| 31 | 5 A | 2009–2010: Anschluss für Telefon-Nachrüstpakete N47: Kraftstoffheizung, elektrischer Zusatzheizer W16: Elektrischer Zusatzheizer, Anschluss für Telefon-Nachrüstpakete |
| 32 | 5 A | Park Distance Control (PDC) |
| 33 | 5 A | AUC-Sensor, DC/DC-Wandler |
| 34 | 7,5 A | Spiegelverstellschalter, Fahrersitzheizungsmodul, Beifahrersitzheizungsmodul, elektrochromer Innenrückspiegel |
| 35 | 5 A | DSC-Sensor |
| 36 | 5 A | Autozugangssystem |
| 37 | - | - |
| 38 | 5 A | Japan: Navigation |
| 39 | 5 A | USB-Hub, Navigation (Asien) |
| 40 | 30 A | Relais für Heckscheibenheizung |
| 41 | 30 A | Beifahrersitzheizungsmodul |
| 42 | 30 A | Fahrersitzheizungsmodul |
| 43 | 20 A | Anhängermodul |
| 43 | 10 A | R57: Überrollschutz-Controller |
| 44 | 20 A | Zigarettenanzünder vorne, Ladebuchse hinten |
| 45 | 20 A | Radio, zentrales Informationsdisplay (mit CCC/CHAMP) |
| 46 | 20 A | Kraftstoffpumpenrelais |
| 47 | 20 A | Hupenrelais, Lenksäulenschalterzentrum |
| 48 | 30 A | Heizung/Klimaanlage (außer IHKA), Gebläsemotor (IHKA), Gebläseendstufe (IHKA) |
| 49 | 30 A | Verstärker / Autozugangssystem |
| 50 | 15 A | Heckscheibenwischerrelais |
| 51 | 40 A | Autozugangssystem |
| 52 | 40 A | Fußraummodul |
| 53 | 40 A | Fußraummodul |
Position des Sicherungskastens im Motorraum
Zum Öffnen den Riegel drücken.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 5 A | DME-Steuergerät (Digital Motor Electronics). |
| 2 | 25 A | N12, N14, N16, N18: Steuergerät für digitale Motorelektronik (DME). |
| 3 | 20 A | N12, N14, N16, N18: Steuergerät für digitale Motorelektronik (DME), Relais für Kurbelgehäuseentlüftungsheizung |
| 4 | 20 A | N12, N14, N16, N18: Steuergerät für digitale Motorelektronik (DME). |
| 5 | 5 A | Diagnosemodul für Kraftstofftankleckage, elektrisches Lüfterrelais, Kraftstoffeinspritzventil-Relais (Cooper S), Valvetronic-Relais (außer Cooper S) |
| 6 | 25 A | Dynamische Stabilitätskontrolle (DSC) |
| 7 | 7,5 A | Relais für Kurbelgehäuseentlüftungsheizung (Motorentlüftungsheizung) W16: Additivpumpenrelais |
| 8 | 30 A | Elektrisches Lüfterrelais (elektrischer Lüfter) |
| 9 | 25 A | Wischerrelais Nr. 1 und 2 |
| 10 | 15 A | N12, N14 (2006–2015), N16, N18 (2007–2015): Entlastungsrelais für Klemme 15 (Elektronik-Anschlusskasten, DME-Steuergerät (Digital Motor Electronics)) N16, N18 (2006–2007): Digitale Motorelektronik (DME) . ) Steuergerät W16: Kraftstoffheizung, Elektronik-Anschlusskasten |
| 11 | 40 A | Dynamische Stabilitätskontrolle (DSC) |
| 12 | 50 A | N47: Kraftstoffheizung |
| 13 | 30 A | 2006–2007: Dynamische Stabilitätskontrolle (DSC) |
| 14 | 50 A | N12, N14, N16, N18: Elektrolüfterrelais Nr. 2 (Elektrolüfter, DME-Steuergerät (Digital Motor Electronics)) W16, N47: Elektrolüfterrelais Nr. 2 (Elektrischer Lüfter, DDE-Steuergerät (Digital Diesel Electronics)) |
| 15 | 50 A | Relais für Scheibenheizung |
| 16 | - | - |
| 17 | 30 A | DC / DC-Wandler |
| Rückseite: | ||
| 1 | - | - |
| 2 | 60 A | W16, N47: Vorheizsteuergerät |
| 3 | 40 A | R57: Cabrioverdeckrelais Nr. 1 und 2 |
| 4 | 80 A | Elektromechanische Servolenkung |
| 5 | - | - |
Zusätzlicher Sicherungskasten Nr. 1
| Nr. | Ampere | Funktion |
|---|---|---|
| 60 | 125 A | Sicherungskasten im Fahrgastraum |
| 67 | 150 A | Sicherungskasten im Motorraum |
| 68 | 40 A | Cooper S: Einspritzventil-Relais, außer Cooper S: Valvetronic-Relais |
| 69 | 100 A | N47, W16: Elektrische Zusatzheizung |
Zusätzlicher Sicherungskasten Nr. 2 (Diesel)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 25 A | N47: Steuergerät für digitale Dieselelektronik (DDE) W16: Ladedrucksteller (Druckwandler), Drosselventil, Volumenregelventil, Ladeluftkühler-Bypass-Steller |
| 2 | 25 A | N47: Umschaltventil für AGR-Ventil, Mengenregelventil, Vorwärmsteuergerät, Abgasrückführungskühler-Bypass-Magnetventil, Sauerstoffsensor nach Katalysator, Sauerstoffsensor vor Katalysator, Heißfilm-Luftmassenmesser, Nockenwellen-Hall-Effekt-Sensor, Raildruck Steuerventil W16: Steuergerät für digitale Dieselelektronik (DDE). |
| 3 | 5 A | N47: Relais für Elektrolüfter W16: Relais für Additivpumpe, Relais für Elektrolüfter |
| 4 | 5 A | Hauptrelais der digitalen Motorelektronik (DME). |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Mini One | Baujahr 2014-2019
Position des Sicherungskastens im Armaturenbrett
Die Sicherungen befinden sich hinter dem Deckel im Handschuhfach. Öffnen Sie das Handschuhfach und entfernen Sie den Deckel. Informationen zu Sicherungstypen und -orten finden Sie auf einem separaten Blatt.
Um an weitere Sicherungen zu gelangen, lösen Sie zwei T20-Schrauben (Pfeil 1) und entfernen Sie eine Blende unterhalb des Handschuhfachs.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Handschuhfach
| Nr. | Ampere | Funktion |
|---|---|---|
| 30 | - | - |
| 31 | 50 A | Relais für beheizte Windschutzscheibe |
| 32 | 40 A | Körperdomänencontroller |
| 33 | - | - |
| 34 | 40 A | Gebläseausgangsstufe |
| 35 | 50 A | Körperdomänencontroller |
| 37 | 5 A | Feststellbremsknopf |
| 38 | 5 A | Sirene mit Neigungsalarmsensor, Mikrowellensensor Fahrertür, Mikrowellensensor Beifahrertür, Mikrowellensensor hinten links, Mikrowellensensor hinten rechts |
| 39 | 5 A | Dachfunktionszentrum |
| 40 | 5 A | Dynamische Stabilitätskontrolle (DSC) |
| 41 | 5 A | Steuergerät für Kombiinstrument |
| 42 | 5 A | Fernbedienungsempfänger |
| 43 | 30 A | Dachfunktionszentrum |
| 44 | 20 A | 2016-2019: Rechter Scheinwerfer |
| 45 | 30 A | Dynamische Stabilitätskontrolle (DSC) |
| 46 | 5 A | Natürliche Vakuum-Leckerkennung |
| 47 | 30 A | 2013-2016: Längsdrehmomentverteilung |
| 47 | 20 A | 2016–2019: Linker Scheinwerfer |
| 48 | 30 A | Steuereinheit für selektive katalytische Reduktion (SCR). |
| 49 | 5 A | Elektrische Abgasklappe, Steuerelektronik für elektrische Standheizung Nr. 2 |
| 50 | 5 A | Antriebseinheit für Kühlerjalousie, Katalysatorsensor für Umgebungsluft |
| 51 | 5 A | Grundplattenventilator |
| 52 | 5 A | Elektrochromer Innenrückspiegel |
| 53 | 5 A | Automatischer Umluftkontrollsensor (AUC). |
| 54 | 5 A | Elektromechanische Servolenkung |
| 55 | 4 A | Rückfahrkamera, Kamerabasiertes Fahrerassistenzsystem (2013-2015), Parkassistent |
| 56 | 5 A | Fahrzeugsoundgenerator |
| 57 | - | - |
| 58 | 10 A | Lenksäulen-Schaltgruppe |
| 59 | 5 A | 2013–2015: Kamerabasiertes Fahrerassistenzsystem |
| 60 | 5 A | Optionales Zusatzsystem |
| 61 | 20 A | Headunit (Radio oder Navigationssystem) |
| 62 | 5 A | Innenbeleuchtung, Regenlicht, Solar-Kondensationssensor, Kosmetikspiegelbeleuchtung |
| 63 | 20 A | Anhängersteckdose, Vorbereitung für Anhängersteckdose |
| 64 | 20 A | 12-V-Steckdose (Gepäck) |
| 65 | 20 A | Vorderer Zigarettenanzünder (12-V-Steckdose) |
| 66 | 20 A | Steuerelektronik für die elektrische Kraftstoffpumpe |
| 67 | 5 A | Außenspiegel (Beifahrer) |
| 68 | 5 A | Touchbox, Controller (CON), USB-Hub, USB-Ladebuchse №3 |
| 69 | 5 A | Außenspiegel (Schalterblock – Fahrertür) |
| 70 | 5 A | Gepäckraumbeleuchtung, Handschuhfachbeleuchtung, Heckklappentaste an der Innenseite der Heckklappe |
| 71 | 7,5 A | Steuergerät für Kombiinstrument |
| 72 | 5 A | Elektrisches Lüfter-Abschaltrelais, integriertes Versorgungsmodul (Lüfter >400 W 2013–2015) |
| 73 | 10 A | Fahrersitzlehne mit Verstellung (Ventilblock) |
| 74 | 7,5 A | Benzin: Turbolader-Kühlmittelpumpe |
| 75 | - | - |
| 76 | 10 A | Diesel: Dieselpartikelsensor |
| 76 | 5 A | 2013–2017: Airbag-Kontrollleuchte |
| 77 | 10 A | Stickoxidsensor nach dem Katalysator für selektive katalytische Reduktion (SCR). |
| 78 | 15 A | Steuereinheit für selektive katalytische Reduktion (SCR). |
| 79 | 5 A | Grundplatte, Ablage für kabelloses Laden, Antennenverstärker für Ablage für kabelloses Laden |
| 80 | 5 A | Zentralinstrument, zentrales Informationsdisplay, Airbag-Kontrollleuchte (2017–2019) |
| 81 | 15 A | Elektronische Getriebesteuerung |
| 82 | 5 A | Auswahlebene |
| 83 | 5 A | Digitale Motorelektronik |
| 84 | 5 A | Kupplungsmodul (Schaltgetriebe), Steuergerät für Doppelkupplungsgetriebe, Relais für Doppelkupplungsgetriebe |
| 85 | 5 A | Elektrochromer Innenrückspiegel |
| 86 | - | - |
| 87 | 5 A | DVD-Wechsler |
| 88 | - | - |
| 89 | 5 A | 2013–2015: Chronometer |
| 90 | - | - |
| 91 | 15 A | Aktives Sounddesign |
| 92 | 10 A | Optionales Zusatzsystem |
| 93 | 40 A | Cabrio: Cabrioverdeckmodul |
| 94 | 5 A | Cabrio: Cabrioverdeckmodul |
| 95 | - | - |
| 96 | 40 A | Cabrio: Cabrioverdeckmodul |
| 97 | 5 A | Hilfssteuereinheit |
| 98 | - | - |
| 99 | - | - |
| 100 | - | - |
| 101 | 5 A | ID-Leser, Car-Sharing-Modul (CSM) |
| 102 | - | - |
| 103 | 20 A | 2013–2016: rechter Scheinwerfer |
| 104 | 20 A | 2013–2016: Linker Scheinwerfer |
| 105 | - | - |
| 106 | - | - |
| 107 | 40 A | 2013–2017: Automatische Kofferraumdeckelbetätigung. 2017–2019: Heckklappen-Funktionsmodul |
| 108 | - | - |
| 109 | 5 A | Bistabiles Relais |
| 110 | 5 A | Bistabiles Relais |
| 111 | 5 A | Bistabiles Relais |
| 112 | - | - |
| 113 | - | - |
| 114 | - | - |
| 115 | 5 A | Komfort-Ladeelektronik |
| 116 | - | - |
| 117 | - | - |
| 118 | - | - |
| 119 | 20 A | Anhängermodul, Anhängersteckdose |
| 120 | 20 A | Anhängermodul, Anhängersteckdose |
| 121 | 7,5 A | USB-Ladebuchse Nr. 4 |
| 122 | - | - |
| 123 | - | - |
| 124 | - | - |
| 125 | - | - |
| 126 | - | - |
| 127 | 30 A | Fahrersitzheizungselektronik (Basisversion), Fahrersitzmodul (Hochversion) |
| 128 | 30 A | Elektronik für die Beifahrersitzheizung |
| 129 | 30 A | HiFi-Verstärker |
| 130 | - | - |
| 131 | 30 A | 2015-2019: Längsdrehmomentverteilung |
| 132 | 20 A | 12-V-Steckdose Nr. 1, 12-V-Steckdose Nr. 2, 12-V-Steckdose Nr. 4 (Gepäck) |
BDC (Body Domain Controller)
Es befindet sich im Fußraum des Beifahrers hinter der Verkleidung.
Belegung BDC (Body Domain Controller)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 30 A | Elektrisches Fenster (Beifahrer) |
| 2 | 30 A | Fensterheber hinten (Fahrerseite) |
| 3 | 20 A | Türschloss (Beifahrer) |
| 4 | 30 A | Elektrischer Fensterheber (Treiber) |
| 5 | 30 A | Heckscheibenheizung |
| 6 | 30 A | Elektrische Fensterheber hinten (Beifahrerseite) |
| 7 | 20 A | Türschloss (Fahrer) |
| 8 | - | - |
| 9 | 5 A | Licht-Bedieneinheit, Lenksäulen-Schaltgruppe, Fahrerassistenzsystem-Bedieneinheit mit Warnblinkschalter |
| 10 | 7,5 A | 2014–2019: Diagnosesteckdose |
| 11 | 7,5 A | Diagnosesteckdose (2013–2014), Heizung/Klimaanlage, Heckklappenfunktionsmodul (2017–2019) |
| 12 | 5 A | Auswerteelektronik für berührungslose Heckklappenöffnung, Telematik-Kommunikationsbox, Elektronisches Türaußengriffmodul (Fahrer/Beifahrer) |
| 13 | 15 A | Horn |
| 14 | 15 A | Heckscheibenwischer und -waschanlage |
Hinweis: Weitere Sicherungskästen befinden sich im Fahrzeug. Im Falle einer Fehlfunktion wenden Sie sich an das Servicecenter eines Händlers oder ein anderes qualifiziertes Servicecenter oder eine Reparaturwerkstatt.
Der Fahrzeughersteller empfiehlt, die Sicherungen von einem Händlerservice oder einem anderen qualifizierten Servicecenter oder einer anderen Werkstatt austauschen zu lassen.
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Mini One
Alle 96 Artikel
Ratgeber & Anleitungen
Mini One Kühlmittel | Welche Kühlflüssigkeit nachfüllen | Anleitung
Probleme & Mängel
Mini Cooper & Mini One Probleme: Steuerkette, TÜV, Rückrufe und Schwachstellen bei R56, F56 und...
Probleme & Mängel
Mini Fehlermeldung "Motorstörung Leistungsabfall" | Volle Motorleistung nicht mehr verfügbar
Ratgeber & Anleitungen
Mini One: Wo sind Verbandskasten, Warndreieck & Warnweste
Navi-Update
Mini Navi Update 2026: Karten per USB-Stick, Download Manager und MINI OS 9
Technische Daten
Mini One: zulässige Dachlast | alle Modelle | Tabelle mit Filterfunktion
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
