Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Nissan 350Z mit einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Belegung Sicherungskasten und Relais Nissan 350Z | Baujahr 2003-2008

Standort des Sicherungskastens im Armaturenbrett

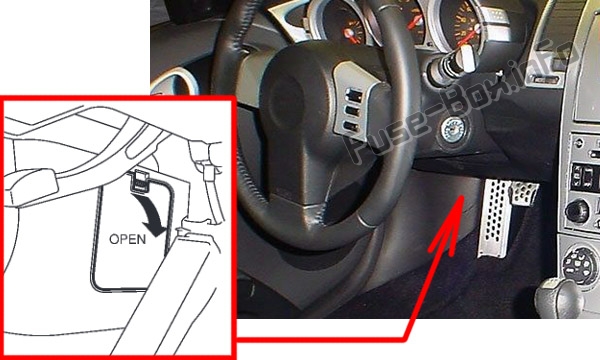

Die Position der Sicherungen im Fahrgastraum: Nissan 350Z (2003-2008) — Bild: Fuse-Box.info

Der Sicherungskasten befindet sich hinter der Abdeckung unterhalb des Armaturenbretts.

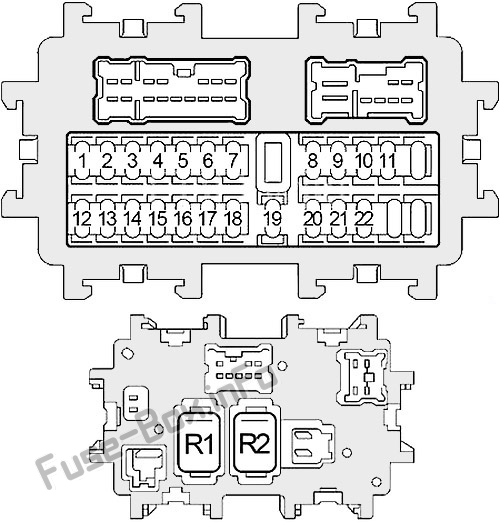

Diagramm des Sicherungskastens

Belegung der Sicherungen und Relais im Armaturenbrett

Nr.	Ampere	Funktion
1	10 A	Funktion des Kraftstoffeinspritzsystems, Einspritzdüse, Hecktüröffner, Nissan-Diebstahlsicherung, elektrische Fensterheber, Heckscheibenheizung, Scheinwerfer, Tagfahrlichtsystem, Scheinwerfereinstellsystem, Blinker und Warnblinkleuchte, Kombinationsschalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Nebelschlussleuchte, Innenraumleuchte, Beleuchtung, Warnton, Scheibenwischer und Waschanlage vorne, Scheibenwischer und Waschanlage hinten, Scheinwerferreiniger
2	-	Nicht benutzt
3	-	Nicht benutzt
4	-	Nicht benutzt
5	15 A	Nicht benutzt
6	10 A	Türspiegel, Hecktüröffner, Diebstahlwarnsystem, Navigationssystem, elektrischer Türspiegel, Scheinwerfer, Tagfahrlichtsystem, Scheinwerfereinstellsystem, Blinker und Warnblinkleuchte, Kombinationsschalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Nebelschlussleuchte Lampe, Beleuchtung, Kombiinstrument, Scheinwerferreiniger, Audio, Antenne, Telefon
7	15 A	Steckdose
8	10 A	Türspiegel-Defogger
9	10 A	Energiesitz
10	15 A	Gebläsemotor, Klimaanlage, Dreifachmessgerät, Kombinationsmessgerät
11	15 A	Gebläsemotor, Klimaanlage, Dreifachmessgerät, Kombinationsmessgerät
12	10 A	Automatische Geschwindigkeitsregelung (ASCD), Bremsschalter, ESP/TCS/ABS-Steuerungssystem, elektrische Türverriegelung, schlüsselloses Fernzugangssystem, Heckscheibenheizung, Sitzheizung, Klimaanlage, Scheinwerfereinstellungssystem, Blinker und Warnblinkleuchte, Beleuchtung, Dreifachanzeige, Kombinationsanzeige, Warnleuchten, Warnton, Heckscheibenheizungsrelais
13	10 A	Zusätzliches Rückhaltesystem
14	10 A	Kombinationsanzeige, Warnleuchten, Anzeige der automatischen Geschwindigkeitsregelung (ASCD), MIL- und Datenverbindungsanschlüsse, ESP/TCS/ABS-Steuerungssystem, zusätzliches Rückhaltesystem, Ladesystem, Scheinwerfer, Blinker und Warnblinkleuchte, Tagfahrlichtsystem, Beleuchtung, Nebelschlussleuchte, Dreifachanzeige, Warnton
15	15 A	Erhitzter Sauerstoff Sensor
16	-	Nicht benutzt
17	15 A	Audio
18	10 A	Innenraumleuchte, Beleuchtung, Warnsystem für niedrigen Reifendruck, elektrisches Türschloss, Tankdeckelöffner, schlüsselloses Zugangssystem mit Fernbedienung, Kofferraumdeckelöffner, Fahrzeugsicherheitssystem, elektrische Fensterheber, Nissan-Diebstahlsicherungssystem, Heckscheibenheizung, elektrisch verstellbarer Sitz, Scheinwerfer, Tagfahrlichtsystem, Blinker und Warnblinkleuchte, Kombinationsschalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Warnton, Scheibenwischer und Waschanlage vorne, Scheibenwischer und Waschanlage hinten, Telefon
19	10 A	ESP/TCS/ABS-Steuerungssystem, elektrische Türverriegelung, Diebstahlwarnsystem, schlüsselloses Zugangssystem mit Fernbedienung, Nissan-Diebstahlsicherungssystem, Heckscheibenheizung, Klimaanlage, Blinker und Warnblinkleuchte, Beleuchtung, Dreifachanzeige, Kombinationsanzeige, Warnung Lampen, Warnton, Telefon
20	10 A	Bremsleuchte, Bremsschalter, automatische Geschwindigkeitsregelung (ASCD), Bremsschalter, ESP/TCS/ABS-Steuerungssystem
21	10 A	Innenbeleuchtung, Beleuchtung, Kofferraumbeleuchtung, Anzeige der automatischen Geschwindigkeitsregelung (ASCD), MIL- und Datenverbindungsanschlüsse, ESP/TCS/ABS-Steuerungssystem, elektrisches Türschloss, Navigationssystem, Diebstahlwarnsystem, Scheinwerfer, Tagfahrlichtsystem, Blinker und Warnblinkleuchte, Nebelschlussleuchte, Dreifachanzeige, Kombinationsanzeige, Warnleuchten, Warnton
22	10 A	Tankdeckelöffner, Kofferraumdeckelöffner

Relais
R1		Gebläse
R2		Zubehörteil

Standort der Sicherungskästen im Motorraum

Unter der Kunststoffabdeckung auf der Beifahrerseite befinden sich drei Sicherungskästen – der Schmelzsicherungsblock (Hauptsicherungen) befindet sich am Pluspol der Batterie und zwei Sicherungskästen befinden sich neben der Batterie.

Um Zugang zum Sicherungsblock Nr. 1 zu erhalten, müssen Sie alle Kunststoffteile entfernen.

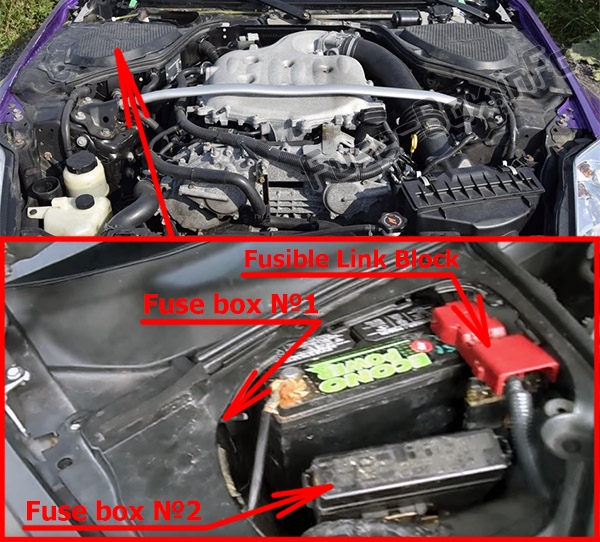

Die Position der Sicherungen im Motorraum: Nissan 350Z (2003-2008) — Bild: Fuse-Box.info

Schmelzverbindungsblock

Schmelzsicherungsblock: Nissan 350Z (2003, 2004, 2005, 2006, 2007, 2008) — Bild: Fuse-Box.info

Nr.	Ampere	Funktion
A	120 A	Generator, Sicherungen B, C
B	100 A	Sicherungen 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M
C	80 A	Relais für hohe Scheinwerfereinstellung (Sicherungen 72, 74), Relais für niedrige Scheinwerfereinstellung (Sicherungen 76, 86), Sicherungen 71, 73, 75, 87
D	60 A	Zubehörrelais (Sicherungen 6, 7), Gebläserelais (Sicherungen 10, 11), Sicherungen 17, 19, 20, 21, 22
E	80 A	Zündrelais (Klimaanlagenrelais, Sicherungen 81, 82, 83, 84, 85, 89), Sicherungen 77, 78, 79, 80

Diagramm des Sicherungskastens Nr. 1

Belegung der Sicherungen und Relais im Motorraum-Sicherungskasten Nr. 1

Nr.	Ampere	Funktion
71	10 A	Rücklichtrelais (Standlicht, Kennzeichenleuchte, Rücklicht, Beleuchtung, Scheinwerfereinstellsystem)
72	10 A	Fernscheinwerfer, Tagfahrlichtsystem
73	30 A	Frontwischerrelais
74	10 A	Fernscheinwerfer, Tagfahrlichtsystem
75	20 A	Relais für Heckscheibenheizung
76	15 A	Scheinwerfer niedrig
77	15 A	Relais des Motorsteuermoduls
78	15 A	IPDM E/R
79	10 A	Klimaanlagenrelais
80	20 A	Relais für Heckscheibenheizung
81	15 A	Kraftstoffpumpenrelais
82	10 A	ESP/TCS/ABS-Steuerungssystem
83	10 A	Rückfahrscheinwerfer, Diebstahlwarnsystem
84	10 A	Frontwischer und -waschanlage, Heckwischer und -waschanlage
85	15 A	Beheizter Sauerstoffsensor, Funktion des Kraftstoffeinspritzsystems, Luft-Kraftstoff-Verhältnissensor
86	15 A	Scheinwerfer niedrig
87	15 A	Drosselklappenmotor-Relais
88	15 A	Nicht benutzt
89	10 A	Startsystem, MIL- und Datenverbindungsanschlüsse

Relais
R1		Motorsteuerungsmodul
R2		Scheinwerfer hoch
R3		Scheinwerfer niedrig
R4		Anlasser
R5		Zündung
R6		Lüfter (Nr. 3)
R7		Lüfter (Nr. 1)
R8		Lüfter (Nr. 2)
R9		Drosselklappenmotor
R10		Benzinpumpe
R11		Nebelscheinwerfer

Diagramm des Sicherungskastens Nr. 2

Belegung der Sicherungen und Relais im Motorraum-Sicherungskasten Nr. 2

Nr.	Ampere	Funktion
31	-	Nicht benutzt
32	10 A	Hauptstromversorgung und Erdungskreis
33	10 A	Tagfahrlichtsystem, Parklicht, Kennzeichenleuchte, Rücklicht
34	15 A	ECM-Netzteil für Backup-, MIL- und Datenverbindungsanschlüsse, Nissan-Diebstahlsicherungssystem
35	15 A	Horn
36	10 A	Ladestation
37	15 A	Audio
38	10 A	Gewärmter Sitz
F	40 A	Elektrische Fensterheber, elektrische Türverriegelung, Hecktüröffner, schlüsselloses Zugangssystem mit Fernbedienung, Diebstahlwarnsystem, Heckscheibenheizung, elektrisch verstellbarer Sitz, Scheinwerfer, Scheinwerfereinstellsystem, Tagfahrlichtsystem, Blinker und Warnblinkleuchte, Kombinationsschalter, Parkleuchte, Kennzeichenleuchte, Rückleuchte, Nebelschlussleuchte, Beleuchtung, Innenraumleuchte, Warnton, Scheibenwischer und Waschanlage vorne, Scheibenwischer und Waschanlage hinten, Scheinwerferreiniger
G	40 A	Scheinwerferreiniger/Schutzschalter (Softtop)
H	40 A	Lüftersteuerung
ICH	40 A	Lüftersteuerung
J	50 A	ESP/TCS/ABS-Steuerungssystem
K	30 A	ESP/TCS/ABS-Steuerungssystem
L	30 A	ESP/TCS/ABS-Steuerungssystem
M	40 A	Zündschloss

Relais
R1		Horn
R2		Rückfahrscheinwerfer- Schaltsperre

Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug

Gut zu wissen

So wechseln Sie eine Sicherung

1 Zündung und alle Verbraucher ausschalten.
2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.

Farbcode der Flachsicherungen

5 A
7,5 A
10 A
15 A
20 A
25 A
30 A
40 A

Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
