Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Subaru Impreza samt einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Subaru Impreza | Baujahr 2001-2007
Standort des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Standort des Sicherungskastens im Motorraum
2001-2005
2006-2007

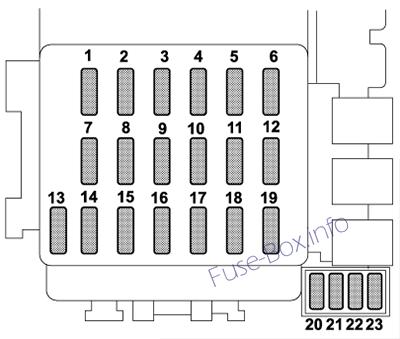

Armaturenbrett (2001)
Belegung der Sicherungen im Armaturenbrett (2001)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Heizgebläse |
| 2 | 15 A | Heizgebläse |
| 3 | Leer | |
| 4 | 20 A | Zubehörsteckdose vorn, Zigarettenanzünder, ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15 A | SRS-Airbag |
| 7 | 15 A | Nebelleuchte |
| 8 | 20 A | ABS-Magnetventil |
| 9 | 15 A | Radio, Uhr |
| 10 | Leer | |
| 11 | 15 A | Motorzündsystem, SRS-Airbag |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | Leer | |
| 14 | 15 A | AT-Schaltsperre, ABS-Steuerung, Tempomat |
| 15 | 20 A | Scheibenwischer und -wascher, Heckscheibenwischer und -wascher |
| 16 | 20 A | Bremslicht |
| 17 | 15 A | Klimaanlage |
| 18 | 15 A | Rückfahrlicht, Blinker, SRS-Airbagsystem-Warnleuchte |
| 19 | 20 A | Zubehörsteckdose hinten, Sitzheizung |
Motorraum
Belegung der Sicherungen im Motorraum (2001)
| Nr. | Ampere | Funktion |
|---|---|---|
| 20 | 20 A | Kühlerlüfter (Haupt) |
| 21 | 20 A | Kühlerlüfter (Sub) |
| 22 | 20 A | Heckscheibenheizung |
| 23 | 15 A | Warnblinkanlage, Hupe |
| 24 | 15 A | Elektrisches Türschloss |
| 25 | 10 A | Steuergerät für Automatikgetriebe |
| 26 | 10 A | Generator |
| 27 | 15 A | Scheinwerfer (rechte Seite) |
| 28 | 15 A | Scheinwerfer (linke Seite) |
| 29 | 20 A | Lichtschalter |
| 30 | 15 A | Uhr, Innenbeleuchtung |
Armaturenbrett (2002)
Belegung der Sicherungen im Armaturenbrett (2002)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Heizgebläse |
| 2 | 15 A | Heizgebläse |
| 3 | 15 A | Elektrisches Türschloss, schlüsselloser Zugang |
| 4 | 20 A | Zigarettenanzünder, ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15 A | SRS-Airbag |
| 7 | 15 A | Nebelleuchte |
| 8 | 20 A | ABS-Magnetventil |
| 9 | 15 A | Radio |
| 10 | Leer | |
| 11 | 15 A | Motorzündsystem, SRS-Airbag, AT-Steuerungssystem |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | 10 A | Kombinationsmessgerät, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30 A | Scheibenwischer und -waschanlage |
| 16 | 20 A | Bremslicht |
| 17 | 15 A | Klimaanlage |
| 18 | 15 A | Rückfahrlicht, Tempomat |
| 19 | 20 A | Spiegelheizung |
Motorraum
Belegung der Sicherungen im Motorraum (2002)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | FWD-Buchse (außer Turbo-Modell) | |
| B | Hauptsicherung | |
| 1 | 20 A | Kühlerlüfter (Haupt) |
| 2 | 20 A | Kühlerlüfter (Sub) |
| 3 | 30 A | ABS-Motor |
| 4 | 20 A | Heckscheibenheizung |
| 5 | 15 A | Warnblinkanlage, Hupe |
| 6 | 15 A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15 A | Scheinwerfer (rechte Seite) |
| 10 | 15 A | Scheinwerfer (linke Seite) |
| 11 | 20 A | Lichtschalter |
| 12 | 15 A | Uhr, Innenbeleuchtung |
Armaturenbrett (2003, 2004)
Belegung der Sicherungen im Armaturenbrett (2003, 2004)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Heizgebläse |
| 2 | 15 A | Heizgebläse |
| 3 | 15 A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20 A | Zigarettenanzünder, ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15 A | SRS-Airbag |
| 7 | 15 A | Nebelleuchte |
| 8 | 20 A | ABS-Magnetventil |
| 9 | 15 A | Radio |
| 10 | Leer | |
| 11 | 15 A | Motorzündsystem, SRS-Airbag, AT-Steuerungssystem |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | 10 A | Kombinationsmessgerät, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30 A | Scheibenwischer und -waschanlage |
| 16 | 20 A | Bremslicht |
| 17 | 15 A | Klimaanlage |
| 18 | 15 A | Rückfahrlicht, Tempomat |
| 19 | 20 A | Spiegelheizung |
| 20 | Leer | |
| 21 | Leer | |
| 22 | 10 A | ABS-Zündung |
| 23 | 20 A | Zubehörsteckdose (Ladung) |
Motorraum
Belegung der Sicherungen im Motorraum (2003, 2004)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | FWD-Buchse (außer Turbo-Modell) | |
| B | Hauptsicherung | |
| 1 | 20 A | Kühlerlüfter (Haupt) |
| 2 | 20 A | Kühlerlüfter (Sub) |
| 3 | 30 A | ABS-Motor |
| 4 | 20 A | Heckscheibenheizung |
| 5 | 15 A | Warnblinkanlage, Hupe |
| 6 | 15 A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15 A | Scheinwerfer (rechte Seite) |
| 10 | 15 A | Scheinwerfer (linke Seite) |
| 11 | 20 A | Lichtschalter |
| 12 | 15 A | Uhr, Innenbeleuchtung |
Armaturenbrett (2005)
Belegung der Sicherungen im Armaturenbrett (2005)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Heizgebläse |
| 2 | 15 A | Heizgebläse |
| 3 | 15 A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20 A | Zigarettenanzünder, ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15 A | SRS-Airbag |
| 7 | 15 A | Nebelleuchte |
| 8 | 20 A | ABS-Magnetventil |
| 9 | 15 A | Radio |
| 10 | Leer | |
| 11 | 15 A | Motorzündsystem, SRS-Airbag, AT-Steuerungssystem |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | 10 A | Kombinationsmessgerät, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30 A | Scheibenwischer und -waschanlage |
| 16 | 20 A | Bremslicht |
| 17 | 15 A | Klimaanlage |
| 18 | 15 A | Rückfahrlicht, Tempomat |
| 19 | 20 A | Spiegelheizung |
| 20 | Leer | |
| 21 | Leer | |
| 22 | 10 A | ABS-Zündung |
| 23 | 20 A | Zubehörsteckdose (Ladung) |
Motorraum
Belegung der Sicherungen im Motorraum (2005)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | FWD-Buchse (außer Turbo-Modell) | |
| B | Hauptsicherung | |
| C | Motorsensor (Modelle ohne Turbo) | |
| 1 | 20 A | Kühlerlüfter (Haupt) |
| 2 | 20 A | Kühlerlüfter (Sub) |
| 3 | 30 A | ABS-Motor |
| 4 | 20 A | Heckscheibenheizung |
| 5 | 15 A | Warnblinkanlage, Hupe |
| 6 | 15 A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15 A | Scheinwerfer (rechte Seite) |
| 10 | 15 A | Scheinwerfer (linke Seite) |
| 11 | 20 A | Lichtschalter |
| 12 | 15 A | Uhr, Innenbeleuchtung |
Armaturenbrett (2006)
Belegung der Sicherungen im Armaturenbrett (2006)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Heizgebläse |
| 2 | 15 A | Heizgebläse |
| 3 | 15 A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20 A | Zigarettenanzünder, ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15 A | SRS-Airbag |
| 7 | 15 A | Nebelleuchte |
| 8 | 20 A | ABS-Magnetventil |
| 9 | 15 A | Radio |
| 10 | Leer | |
| 11 | 15 A | Motorzündsystem, SRS-Airbag, AT-Steuerungssystem |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | 10 A | Kombinationsmessgerät, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30 A | Scheibenwischer und -waschanlage |
| 16 | 20 A | Bremslicht |
| 17 | 15 A | Klimaanlage |
| 18 | 15 A | Rückfahrlicht, Tempomat |
| 19 | 20 A | Spiegelheizung |
| 20 | Leer | |
| 21 | 15 A | Zündspule (nur Nicht-Turbo-Modell) |
| 22 | 10 A | ABS-Zündung |
| 23 | 20 A | Zubehörsteckdose (Laderaum), Sitzheizung |
Motorraum
Belegung der Sicherungen im Motorraum (2006)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | FWD-Buchse (AT-Modelle außer Turbo) | |
| B | Hauptsicherung | |
| C | Motorsensor (Modelle ohne Turbo) | |
| 1 | 20 A | Kühlerlüfter (Haupt) |
| 2 | 20 A | Kühlerlüfter (Sub) |
| 3 | 30 A | ABS-Motor |
| 4 | 20 A | Heckscheibenheizung |
| 5 | 15 A | Warnblinkanlage, Hupe |
| 6 | 15 A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15 A | Scheinwerfer (rechte Seite) |
| 10 | 15 A | Scheinwerfer (linke Seite) |
| 11 | 20 A | Lichtschalter |
| 12 | 20 A | Uhr, Innenbeleuchtung |
| 13 | 10 A | Sekundärluft-Kombiventil (nur Turbo-Modelle) |
Armaturenbrett (2007)
Belegung der Sicherungen im Armaturenbrett (2007)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 15 A | Heizgebläse |
| 2 | 15 A | Heizgebläse |
| 3 | 15 A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20 A | Steckdose (vorne), ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15 A | SRS-Airbag |
| 7 | 15 A | Nebelleuchte |
| 8 | 20 A | ABS-Magnetventil |
| 9 | 15 A | Radio |
| 10 | Leer | |
| 11 | 15 A | Motorzündsystem, SRS-Airbag, AT-Steuerungssystem |
| 12 | 10 A | Steuerung der Beleuchtungshelligkeit |
| 13 | 10 A | Kombinationsmessgerät, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30 A | Scheibenwischer und -waschanlage |
| 16 | 20 A | Bremslicht |
| 17 | 15 A | Klimaanlage |
| 18 | 15 A | Rückfahrlicht, Tempomat |
| 19 | 20 A | Spiegelheizung |
| 20 | Leer | |
| 21 | 15 A | Zündspule (nur Nicht-Turbo-Modelle) |
| 22 | Leer | |
| 23 | 20 A | Zubehörsteckdose (Laderaum), Sitzheizung |
Motorraum
Belegung der Sicherungen im Motorraum (2007)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | FWD-Buchse (AT-Modelle außer Turbo) | |
| B | Hauptsicherung | |
| C | Motorsensor (Modelle ohne Turbo) | |
| 1 | 20 A | Kühlerlüfter (Haupt) |
| 2 | 20 A | Kühlerlüfter (Sub) |
| 3 | 30 A | ABS-Motor |
| 4 | 20 A | Heckscheibenheizung |
| 5 | 15 A | Warnblinkanlage, Hupe |
| 6 | 15 A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15 A | Scheinwerfer (rechte Seite) |
| 10 | 15 A | Scheinwerfer (linke Seite) |
| 11 | 20 A | Lichtschalter |
| 12 | 20 A | Uhr, Innenbeleuchtung |
| 13 | 10 A | Sekundärluft-Kombiventil (nur Turbo-Modelle) |
Belegung Sicherungskasten und Relais Subaru Impreza | Baujahr 2008-2011

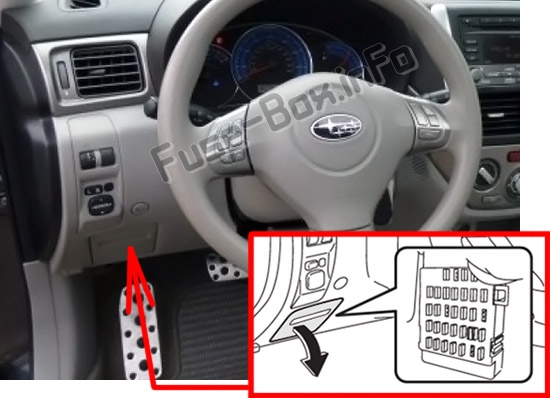

Position des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Sicherungskasten im Motorraum
Armaturenbrett (2008)
Belegung der Sicherungen im Armaturenbrett (2008)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | Leer | |
| 2 | Leer | |
| 3 | 15 A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischer-Enteisung |
| 5 | 10 A | Kombinationsmessgerät |
| 6 | 7,5 A | Ferngesteuerte Rückspiegel, Sitzheizungsrelais |
| 7 | 15 A | Kombinationsmessgerät, integrierte Einheit |
| 8 | 20 A | Ampel stoppen |
| 9 | 15 A | Scheibenwischer-Enteiser vorne |
| 10 | 7,5 A | Stromversorgung (Batterie) |
| 11 | 7,5 A | Blinkereinheit, Uhr |
| 12 | 15 A | Automatikgetriebeeinheit, Motorsteuergerät, integrierte Einheit |
| 13 | 20 A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15 A | Positionslicht, Rücklicht, hinteres Kombinationslicht |
| 15 | Leer | (FWD-Stecker für AWD-AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15 A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5 A | Anlasserrelais |
| 22 | 15 A | Klimaanlage, Relaisspule für Heckscheibenheizung |
| 23 | 15 A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15 A | Audioeinheit, Uhr |
| 25 | 15 A | SRS-Airbagsystem |
| 26 | 7,5 A | Fensterheberrelais, Kühlerhauptlüfterrelais, Heck- und Beleuchtungsrelais |
| 27 | 15 A | Gebläse |
| 28 | 15 A | Gebläse |
| 29 | 15 A | Nebelleuchte |
| 30 | 30 A | Frontscheibenwischer |
| 31 | 7,5 A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5 A | ABS / Fahrdynamiksteuergerät |
Motorraum
Belegung der Sicherungen im Motorraum (2008)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25 A | Hauptventilator |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25 A | Sub-Lüfter |
| 5 | Leer | |
| 6 | Leer | |
| 7 | 30 A | Scheinwerfer (Abblendlicht) |
| 8 | 15 A | Scheinwerfer (Fernlicht) |
| 9 | 20 A | Reservebeleuchtung |
| 10 | 15 A | Horn |
| 11 | 25 A | Heckscheibenheizung, Spiegelheizung |
| 12 | 15 A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5 A | Motorsteuergerät |
| 15 | 15 A | Blinker und Warnblinkanlage |
| 16 | 15 A | Heck- und Beleuchtungsrelais |
| 17 | 7,5 A | Generator |
| 18 | 15 A | Scheinwerfer (rechte Seite) |
| 19 | 15 A | Scheinwerfer (linke Seite) |
Armaturenbrett (2009, 2010)
Belegung der Sicherungen im Armaturenbrett (2009, 2010)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | Leer | |
| 2 | Leer | |
| 3 | 15 A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischer-Enteisung |
| 5 | 10 A | Kombinationsmesser, Uhr |
| 6 | 7,5 A | Ferngesteuerte Rückspiegel, Sitzheizungsrelais |
| 7 | 15 A | Kombinationsmessgerät, integrierte Einheit |
| 8 | 20 A | Ampel stoppen |
| 9 | 15 A | Scheibenwischer-Enteiser vorne |
| 10 | 7,5 A | Stromversorgung (Batterie) |
| 11 | 7,5 A | Blinkereinheit |
| 12 | 15 A | Automatikgetriebeeinheit, Motorsteuergerät, integrierte Einheit |
| 13 | 20 A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15 A | Positionslicht, Rücklicht, hinteres Kombinationslicht |
| 15 | Leer | (FWD-Stecker für AWD-AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15 A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5 A | Anlasserrelais |
| 22 | 15 A | Klimaanlage, Relaisspule für Heckscheibenheizung |
| 23 | 15 A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15 A | Audioeinheit |
| 25 | 15 A | SRS-Airbagsystem |
| 26 | 7,5 A | Fensterheberrelais, Kühlerhauptlüfterrelais |
| 27 | 15 A | Gebläse |
| 28 | 15 A | Gebläse |
| 29 | 15 A | Nebelleuchte |
| 30 | 30 A | Frontscheibenwischer |
| 31 | 7,5 A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5 A | ABS / Fahrdynamiksteuergerät |
Motorraum
Belegung der Sicherungen im Motorraum (2009, 2010)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25 A | Hauptventilator |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25 A | Sub-Lüfter |
| 5 | Leer | |
| 6 | Leer | |
| 7 | 30 A | Scheinwerfer (Abblendlicht) |
| 8 | 15 A | Scheinwerfer (Fernlicht) |
| 9 | 20 A | Reservebeleuchtung |
| 10 | 15 A | Horn |
| 11 | 25 A | Heckscheibenheizung, Spiegelheizung |
| 12 | 15 A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5 A | Motorsteuergerät |
| 15 | 15 A | Blinker und Warnblinkanlage |
| 16 | 15 A | Heck- und Beleuchtungsrelais |
| 17 | 7,5 A | Generator |
| 18 | 15 A | Scheinwerfer (rechte Seite) |
| 19 | 15 A | Scheinwerfer (linke Seite) |
Armaturenbrett (2011)
Belegung der Sicherungen im Armaturenbrett (2011)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | Leer | |
| 2 | Leer | |
| 3 | 15 A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischer-Enteisung |
| 5 | 10 A | Kombinationsmesser, Uhr |
| 6 | 7,5 A | Ferngesteuerte Rückspiegel, Sitzheizungsrelais |
| 7 | 15 A | Kombinationsmessgerät, integrierte Einheit |
| 8 | 20 A | Ampel stoppen |
| 9 | 15 A | Scheibenwischer-Enteiser vorne |
| 10 | 7,5 A | Stromversorgung (Batterie) |
| 11 | 7,5 A | Blinkereinheit |
| 12 | 15 A | Automatikgetriebeeinheit, Motorsteuergerät, integrierte Einheit |
| 13 | 20 A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15 A | Positionslicht, Rücklicht, hinteres Kombinationslicht |
| 15 | Leer | (FWD-Stecker für AWD-AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15 A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5 A | Anlasserrelais |
| 22 | 15 A | Klimaanlage, Relaisspule für Heckscheibenheizung |
| 23 | 15 A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15 A | Audioeinheit |
| 25 | 15 A | SRS-Airbagsystem |
| 26 | 7,5 A | Fensterheberrelais, Kühlerhauptlüfterrelais |
| 27 | 15 A | Gebläse |
| 28 | 15 A | Gebläse |
| 29 | 15 A | Nebelleuchte |
| 30 | 30 A | Frontscheibenwischer |
| 31 | 7,5 A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5 A | ABS / Fahrdynamiksteuergerät |
Motorraum
Belegung der Sicherungen im Motorraum (2011)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 A | ABS-Einheit, Fahrzeugdynamiksteuergerät |
| 2 | 25 A | Hauptventilator (Kühlventilator) |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25 A | Nebenlüfter (Lüfter) |
| 5 | Leer | |
| 6 | 10 A | Audio |
| 7 | 30 A | Scheinwerfer (Abblendlicht) |
| 8 | 15 A | Scheinwerfer (Fernlicht) |
| 9 | 20 A | Backup |
| 10 | 15 A | Horn |
| 11 | 25 A | Heckscheibenheizung, Spiegelheizung |
| 12 | 15 A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5 A | Motorsteuergerät |
| 15 | 15 A | Blinker und Warnblinkanlage |
| 16 | 15 A | Heck- und Beleuchtungsrelais |
| 17 | 7,5 A | Generator |
| 18 | 15 A | Scheinwerfer (rechte Seite) |
| 19 | 15 A | Scheinwerfer (linke Seite) |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais Subaru Impreza | Baujahr 2012-2016

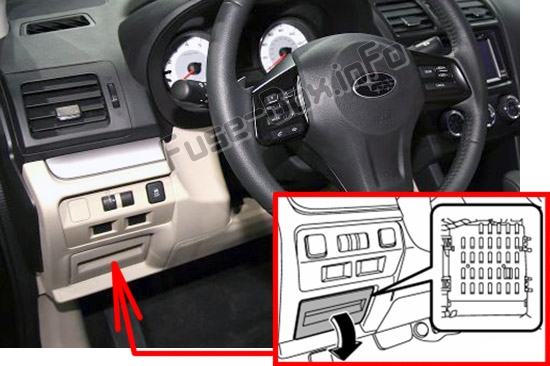

Position des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

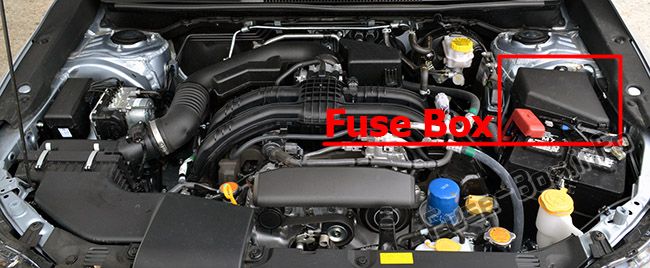

Motorraum
Armaturenbrett (2012)
Belegung der Sicherungen im Armaturenbrett (2012)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 20 A | |
| 2 | Leer | |
| 3 | 15 A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischer-Enteisung |
| 5 | 10 A | Kombinationsmesser, Uhr |
| 6 | 7,5 A | Ferngesteuerte Rückspiegel, Sitzheizungsrelais |
| 7 | 15 A | Kombinationsmessgerät, integrierte Einheit |
| 8 | 20 A | Ampel stoppen |
| 9 | 15 A | Scheibenwischer-Enteiser vorne |
| 10 | 7,5 A | Stromversorgung (Batterie) |
| 11 | 7,5 A | Blinkereinheit |
| 12 | 15 A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 10 A | Zubehörsteckdose (Mittelkonsole) |
| 13 | 15 A | AC110V (falls installiert) |
| 14 | 15 A | Standlicht, Rücklicht, hinteres Kombinationslicht |
| 15 | 10 A | Gepäcklicht, Uhr |
| 16 | 7,5 A | Erleuchtung |
| 17 | 15 A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5 A | (Ersatzteil) |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5 A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule für Heckscheibenheizung |
| 23 | Leer | |
| 24 | 15 A | Audioeinheit, Uhr |
| 25 | 15 A | SRS-Airbagsystem |
| 26 | 7,5 A | Fensterheberrelais, Kühlerhauptlüfterrelais |
| 27 | 15 A | Gebläse |
| 28 | 15 A | Gebläse |
| 29 | 15 A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5 A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 15 A | Kupplungsschalter |
| 33 | 7,5 A | Fahrzeugdynamiksteuergerät |
Motorraum
Belegung der Sicherungen im Motorraum (2012)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 A | ABS-Einheit, Fahrzeugdynamiksteuergerät |
| 2 | 25 A | Hauptventilator (Kühlventilator) |
| 3 | 25 A | Nebenlüfter (Lüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30 A | Scheinwerfer (Abblendlicht) |
| 7 | 15 A | Scheinwerfer (Fernlicht) |
| 8 | 20 A | Backup |
| 9 | 15 A | Horn |
| 10 | 25 A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15 A | Benzinpumpe |
| 12 | 20 A | Steuergerät für Automatikgetriebe |
| 13 | 7,5 A | Motorsteuergerät |
| 14 | 15 A | Blinker und Warnblinkanlage |
| 15 | 15 A | Heck- und Beleuchtungsrelais |
| 16 | 7,5 A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15 A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15 A | Scheinwerfer (Abblendlicht – links) |
Armaturenbrett (2013, 2014, 2015)
Belegung der Sicherungen im Armaturenbrett (2013, 2014, 2015)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 20 A | Anhängerkupplungsanschluss |
| 2 | Leer | |
| 3 | 15 A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischer-Enteisung |
| 5 | 10 A | Kombinationsmesser, Uhr |
| 6 | 7,5 A | Ferngesteuerte Rückspiegel, Sitzheizungsrelais |
| 7 | 15 A | Kombinationsmessgerät, integrierte Einheit |
| 8 | 15 A | Ampel stoppen |
| 9 | 15 A | Scheibenwischer-Enteiser vorne |
| 10 | 7,5 A | Stromversorgung (Batterie) |
| 11 | 7,5 A | Blinkereinheit |
| 12 | 15 A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20 A | Zubehörsteckdose (Mittelkonsole), AC110V (falls installiert) |
| 14 | 15 A | Standlicht, Rücklicht, hinteres Kombinationslicht |
| 15 | 10 A | Gepäcklicht, Uhr |
| 16 | 7,5 A | Erleuchtung |
| 17 | 15 A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5 A | (Ersatzteil) |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5 A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule für Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Uhr |
| 25 | 15 A | SRS-Airbagsystem |
| 26 | 7,5 A | Fensterheberrelais, Kühlerhauptlüfterrelais |
| 27 | 15 A | Gebläse |
| 28 | 15 A | Gebläse |
| 29 | 15 A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5 A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5 A | Kupplungsschalter, Lenkschlosssteuergerät |
| 33 | 7,5 A | Fahrzeugdynamiksteuergerät |
Motorraum
Belegung der Sicherungen im Motorraum (2013, 2014, 2015)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 A | ABS-Einheit, Fahrzeugdynamiksteuergerät |
| 2 | 25 A | Hauptventilator (Kühlventilator) |
| 3 | 25 A | Nebenlüfter (Lüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30 A | Scheinwerfer (Abblendlicht) |
| 7 | 15 A | Scheinwerfer (Fernlicht) |
| 8 | 20 A | Backup |
| 9 | 15 A | Horn |
| 10 | 25 A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15 A | Benzinpumpe |
| 12 | 20 A | Steuergerät für Automatikgetriebe |
| 13 | 7,5 A | Motorsteuergerät |
| 14 | 15 A | Blinker und Warnblinkanlage |
| 15 | 15 A | Heck- und Beleuchtungsrelais |
| 16 | 7,5 A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15 A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15 A | Scheinwerfer (Abblendlicht – links) |
Armaturenbrett (2016)
Belegung der Sicherungen im Armaturenbrett (2016)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 20 A | Anhängerkupplungsanschluss |
| 2 | 15 A | — |
| 3 | 15 A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischer-Enteisung |
| 5 | 10 A | Kombinationsmesser, Uhr |
| 6 | 7,5 A | Ferngesteuerte Rückspiegel, Sitzheizungsrelais |
| 7 | 15 A | Kombinationsmessgerät, integrierte Einheit |
| 8 | 10 A | Ampel stoppen |
| 9 | 15 A | Scheibenwischer-Enteiser vorne |
| 10 | 7,5 A | Stromversorgung (Batterie) |
| 11 | 7,5 A | Blinkereinheit |
| 12 | 15 A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20 A | Zubehörsteckdose (Mittelkonsole), AC110V (falls installiert) |
| 14 | 15 A | Standlicht, Rücklicht, hinteres Kombinationslicht |
| 15 | 10 A | Gepäcklichtuhr |
| 16 | 7,5 A | Erleuchtung |
| 17 | 15 A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5 A | Fensterheberrelais, Kühlerhauptlüfterrelais |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 10 A | Anlasserrelais |
| 22 | 7,5 A | Klimaanlage, Relaisspule für Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Uhr |
| 25 | 15 A | SRS-Airbagsystem |
| 26 | Leer | |
| 27 | 15 A | Gebläse |
| 28 | 15 A | Gebläse |
| 29 | 15 A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5 A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5 A | Kupplungsschalter, Lenkschlosssteuergerät |
| 33 | 7,5 A | Fahrzeugdynamiksteuergerät |
Motorraum
Belegung der Sicherungen im Motorraum (2016)
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 A | ABS-Einheit, Fahrzeugdynamiksteuergerät |
| 2 | 25 A | Hauptventilator (Kühlventilator) |
| 3 | 25 A | Nebenlüfter (Lüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30 A | Scheinwerfer (Abblendlicht) |
| 7 | 15 A | Scheinwerfer (Fernlicht) |
| 8 | 20 A | Backup |
| 9 | 15 A | Horn |
| 10 | 25 A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15 A | Benzinpumpe |
| 12 | 20 A | Steuergerät für Automatikgetriebe |
| 13 | 7,5 A | Motorsteuergerät |
| 14 | 15 A | Blinker und Warnblinkanlage |
| 15 | 15 A | Heck- und Beleuchtungsrelais |
| 16 | 7,5 A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15 A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15 A | Scheinwerfer (Abblendlicht – links) |
Belegung Sicherungskasten und Relais Subaru Impreza | Baujahr 2017-2019

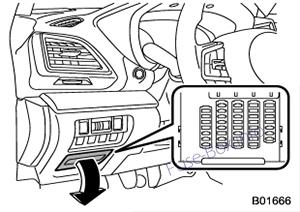

Position des Sicherungskastens im Cockpit
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Motorraum
Armaturenbrett (2017, 2018, 2019)
Belegung der Sicherungen im Armaturenbrett
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | Leer | |
| 2 | 20 A | ZIGARRENSITZ/H |
| 3 | 7,5 A | IG A-1 |
| 4 | 15 A | AUDIO-NAVI |
| 5 | 15 A | IG B-2 |
| 6 | Leer | |
| 7 | 15 A | 12V-STECKDOSE |
| 8 | 15 A | Klimaanlage IG |
| 9 | 7,5 A | ACC |
| 10 | 7,5 A | IG B-1 |
| 11 | Leer | |
| 12 | Leer | |
| 13 | 7,5 A | IG A-3 |
| 14 | 7,5 A | EINHEIT +B |
| 15 | 7,5 A | METER IG |
| 16 | Leer | |
| 17 | 7,5 A | SPIEGEL |
| 18 | 7,5 A | LAMPE IG |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | Leer | |
| 22 | 15 A | STRG/H |
| 23 | 10 A | DRL |
| 24 | Leer | |
| 25 | Leer | |
| 26 | 10 A | Sichern |
| 27 | Leer (2017, 2018) 10A (2019) | Klimaanlage + B (2019) |
| 28 | 20 A | TRAIL R.FOG |
| 29 | Leer | |
| 30 | Leer | |
| 31 | Leer | |
| 32 | 7,5 A | ILLUMI |
| 33 | 7,5 A | SCHLÜSSEL SW A |
| 34 | Leer | |
| 35 | Leer | |
| 36 | 7,5 A | SCHLÜSSEL SW B |
| 37 | 7,5 A | STOPPEN |
| 38 | 7,5 A | AUGENBLICK |
Motorraum
Belegung der Sicherungen im Motorraum
| Nr. | Ampere | Funktion |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 7,5 A | HUPE 2 |
| 2 | 7,5 A | HUPE 1 |
| 3 | 15 A | H/L LO RH |
| 4 | 15 A | H/L LO LH |
| 5 | 7,5 A | ACTGS (2017-2018) |
| 6 | 10 A | H/L HI RH |
| 7 | 10 A | H/L HI LH |
| 8 | 10 A | SCHWANZ |
| 9 | 10 A | ODS |
| 10 | 7,5 A | OBD |
| 11 | 7,5 A | PU B/UP |
| 12 | 30 A | JB-B |
| 13 | 15 A | GEFAHR |
| 14 | 20 A | KRAFTSTOFF |
| 15 | 7,5 A | D-OP+B / Leer |
| 16 | 10 A | MB-B |
| 17 | 15 A | D/L |
| 18 | 10 A | DCM |
| 19 | 20 A | TCU |
| 20 | 7,5 A | CVT-SSR |
| 21 | 15 A | IG-SPULE |
| 22 | 10 A | AVCS |
| 23 | 10 A | E/G2 |
| 24 | Leer | |
| 25 | Leer | |
| 26 | 20 A | O2 HTR |
| 27 | 15 A | E/G1 |
| 28 | Leer | |
| 29 | 30 A | BACKUP |
| 30 | 25 A | R. DEF |
| 31 | 20 A | AUDIO |
| 32 | 30 A | VDC SOL |
| 33 | 25 A | HAUPTVENTILATOR |
| 34 | 25 A | SUB-LÜFTER |
| 35 | 10 A | ENTEISER |
| 36 | 15 A | F. FOG (2017, 2018) F.FOG, AGS (2019) |
| 37 | 15 A | GEBLÄSE |
| 38 | 15 A | GEBLÄSE |
| 39 | Leer | |
| 40 | 30 A | F. WISCHER |
| 41 | 15 A | F. WASCHEN |
| 42 | 15 A | R. WISCHER |
| 43 | Leer | |
| 44 | Leer |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Subaru Impreza
Alle 69 Artikel
Technische Daten
Subaru Impreza: Zahnriemen oder Steuerkette - Alle Modelle in der Tabelle
Inspektion & Service
Subaru Impreza Service Reset | Inspektion & Ölwechsel zurücksetzen
Probleme & Mängel
Subaru Impreza: Motorkontrollleuchte leuchtet gelb / blinkt dauerhaft
Ratgeber & Anleitungen
Subaru Impreza Airbag deaktivieren / ausschalten | Anleitung
Reifen & Felgen
Subaru Impreza Reifendruck Reset (speichern) | RDKS resetten
Probleme & Mängel
Subaru Impreza Ölverlust | Hoher Ölverbrauch (Ursachen & Anzeichen)
Fragen & Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
