Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im VW Passat inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais VW Passat | Baujahr 1997-2005
Standort des Sicherungskastens im Armaturenbrett
Die Sicherungstafel befindet sich hinter der Abdeckung an der fahrerseitigen Kante der Instrumententafel.
Sicherungskastendiagramm (vor Mai 2002)
Belegung der Sicherungen im Armaturenbrett (vor Mai 2002)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 5 A | Beheizte Waschdüse |
| 2 | 10 A | Blinkeranlage |
| 3 | 5 A | Beleuchtung für Handschuhfach, Klimaanlage |
| 4 | 5 A | Kennzeichenbeleuchtung |
| 5 | 10 A | Kombiinstrument, Sitzheizung, Tempomat-Prüfstecker, Klimaanlage |
| 6 | 5 A | Komfortmodul-Komfortsystem |
| 7 | 10 A | Abs |
| 8 | 5 A | Automatische Leuchtweitenregulierung, Telefonanlage |
| 9 | - | frei |
| 10 | 5 A | CD-Wechsler-Einheit |
| 11 | 5 A | Tempomat durch Automatikgetriebe |
| 12 | 10 A | B+ (positive Batteriespannung) für On-Board-Diagnose (OBD) |
| 13 | 10 A | Bremslichter |
| 14 | 10 A | Komfortmodulsystem |
| 15 | 10 A | Instr. Kombiinstrument, Klimaanlage, Automatikgetriebe |
| 16 | - | frei |
| 17 | 10 A | Navigation |
| 18 | 10 A | Rechter Scheinwerfer, Fernlicht |
| 19 | 10 A | Linker Scheinwerfer, Fernlicht |
| 20 | 10 A | Rechter Scheinwerfer, Abblendlicht |
| 21 | 10 A | Rechter Scheinwerfer, Abblendlicht |
| 22 | 5 A | Parklicht, richtig |
| 23 | 5 A | Standlicht, links |
| 24 | 25 A | Wischersystem |
| 25 | 30 A | Umluftsteuerung des Frischluftgebläses |
| 26 | 30 A | Heckscheibenheizung |
| 27 | 15 A | Heckscheibenwischeranlage |
| 28 | 15 A | Kraftstoffpumpe (FP) |
| 29 | 20 A | Motorsteuerung |
| 30 | 20 A | Schiebedach |
| 31 | 15 A | Rückfahrscheinwerfer, Tempomat |
| 32 | 20 A | Motorsteuerung |
| 33 | 15 A | Zigarettenanzünder |
| 34 | 15 A | Motorsteuerung, Einspritzdüsen |
| 35 | 30 A | Anhängersteckdose |
| 36 | 15 A | Nebellichter |
| 37 | 20 A | Funksystem |
| 38 | 15 A | Komfortsystem |
| 39 | 15 A | Notblinkanlage |
| 40 | 25 A | Doppelhorn |
| 41 | - | frei |
| 42 | - | frei |
| 43 | - | frei |
| 44 | 30 A | Beheizte Sitze |
Sicherungskastendiagramm (ab Mai 2002)
Belegung der Sicherungen im Armaturenbrett (ab Mai 2002)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 5 A | Beheizte Waschdüse |
| 2 | 10 A | Blinkeranlage |
| 3 | - | Nicht benutzt |
| 4 | 5 A | Kennzeichenbeleuchtung |
| 5 | 10 A | Elektrische Sitze, Klimaanlage, Telematik, Multifunktionslenkrad, elektrisches Schiebedach, Spiegelverstellung, HomeLink |
| 6 | 5 A | Komfortmodul-Komfortsystem |
| 7 | 10 A | ABS, Tempomat, Motorsteuergerät |
| 8 | 5 A | Automatische Leuchtweitenregulierung |
| 9 | 5 A | Einparkhilfe |
| 10 | 5 A | CD-Wechsler, Telematik, Multifunktionslenkrad, Navigation, Radio |
| 11 | 5 A | Elektrische Sitze mit Memory |
| 12 | 10 A | B+ (positive Batteriespannung) für Data Link Connector (DLC) |
| 13 | 10 A | Bremslichter |
| 14 | 10 A | Komfortmodulsystem |
| 15 | 10 A | Instr. Kombiinstrument, Klimaanlage, Automatikgetriebe |
| 16 | 5 A | ABS, Lenkwinkelsensor |
| 17 | 10 A | Steckdose, Telematik |
| 18 | 10 A | Rechter Scheinwerfer, Fernlicht |
| 19 | 10 A | Linker Scheinwerfer, Fernlicht |
| 20 | 15 A | Rechter Scheinwerfer, Abblendlicht |
| 21 | 15 A | Linker Scheinwerfer, Abblendlicht |
| 22 | 5 A | Parklicht, richtig |
| 23 | 5 A | Parklicht, links |
| 24 | 25 A | Wischersystem |
| 25 | 30 A | Frischluftgebläse, Umluftsteuerung, Klimaanlage, elektrisches Schiebedach |
| 26 | 30 A | Heckscheibenheizung |
| 27 | 15 A | Heckscheibenwischeranlage |
| 28 | 20 A | Kraftstoffpumpe (FP) |
| 29 | 20 A | Motorsteuergerät, Kühlmittellüfter |
| 30 | 20 A | Schiebedach |
| 31 | 15 A | Rückfahrscheinwerfer, Tempomat, Automatikgetriebe, Spiegeleinstellungen, Diagnose |
| 32 | 20 A | Motorsteuermodul (ECM), Tempomatsystem |
| 33 | 15 A | Zigarettenanzünder |
| 34 | 15 A | Motorsteuergerät (ECM), Einspritzdüsen |
| 35 | 30 A | Anhängersteckdose |
| 36 | 15 A | Nebellichter |
| 37 | 20 A | Radiosystem, Navigation |
| 38 | 15 A | Komfortmodulsystem |
| 39 | 15 A | Notblinkanlage |
| 40 | 25 A | Doppelhorn |
| 41 | 25 A | Telematik |
| 42 | 25 A | Abs |
| 43 | 15 A | Motorsteuermodul (ECM) |
| 44 | 30 A | Beheizte Sitze |
Relaispanel
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | — | Stromversorgungsrelais des Motronic-Motorsteuermoduls (167), Motorcode BDP |
| 2 | — | Relais für Sekundärlufteinspritzpumpe (AIR) (373), (100) |
| 3 | — | Stromversorgungsrelais des Motronic-Motorsteuermoduls (429), (219) Hilfsmotorkühlmittelpumpenrelais (EC) (53), (411) |
| B | 10 A | Sicherung für Einspritzdüsen (S116) |
| B | 5 A | Sicherung für Hilfsmotorkühlmittelpumpe (EC). |
| D | 50 A | Sicherung für Sekundärluftpumpe (S130) |
| E | 40 A | Sicherung für Zündspulenklemme (S115) |
| F | 5 A | Sicherung des Motorsteuermoduls (ECM) (S102) |
| G | 10 A | Motorelektroniksicherung (S282) |
Hilfsrelaistafel hinter der Relaistafel
| Nr. | Funktion |
|---|---|
| Relais: | |
| 1 | Nicht benutzt |
| 2 | Nicht benutzt |
| 3 | Relais für Kühlmittelgebläsesteuerung (FC), 80 W (373) |
| 4 | Nicht benutzt |
| 5 | Relais für die Steuerung des Kühlmittelgebläses der ersten Stufe (FC) (373) |
| 6 | Relais für Kühlmittelgebläsesteuerung (FC) (373) |
| 7 | Relais für ABS mit ESP (373) |
| 8 | Relais für Kühlmittelgebläsesteuerung (FC) (370) |
| Sicherungen: | |
| 30A | Sicherung der ABS-Hydraulikpumpe |
| 30A | Elektrische Fenstersicherung |
| 30A / 40A / 60A | Sicherung des Kühlmittelgebläses |
| 5A | Sicherung des Kühlmittelgebläses |
| 30A / 50A | Sicherung der ABS-Hydraulikpumpe |
| 30A | Leistungsschalter für elektrisch verstellbare Sitze – Beifahrersitz |
| 30A | Leistungsschalter für elektrisch verstellbare Sitze – Fahrersitz |
| 30A | Alarmanlage mit Diebstahlwarnsystem – Telematik |
| 15A | Alarmanlage mit Diebstahlwarnsystem |
| * Die Zahlen in Klammern geben die Produktionskontrollnummer an, die auf dem Relaisgehäuse eingestanzt ist. |
Hilfsrelaisfeld über dem Relaisfeld
| Nr. | Ampere | Funktion |
|---|---|---|
| Relaisanordnung auf dreizehnfacher Hilfsrelaisplatte über Relaisplatte | ||
| 1 | Kühlmittelgebläsesteuerung (FC) – A/C-Relais (373) | |
| 2 | Schiebedachrelais (79) | |
| 3 | A/C-Kupplungsrelais (267) A/C-Kupplungsrelais (384) | |
| 4 | Tagfahrlicht-Umschaltrelais (173) | |
| 5 | Taxi-Alarmrelais, Fernlicht-Scheinwerferrelais, Notblinkrelais | |
| 6 | Wählhebel-Lichtrelais | |
| 7 | Nebelscheinwerferrelais (381) | |
| 8 | Steuermodul für Multifunktionslenkrad (451) Steuermodul für Multifunktionslenkrad (452) | |
| 9 | Steuermodul für Multifunktionslenkrad (451) Steuermodul für Multifunktionslenkrad (452) | |
| 10 | Bremskraftverstärkerrelais (373) | |
| 11 | Taxialarmrelais Notblinkrelais (200) | |
| 12 | Doppelhornrelais (53) Taxi-Alarmrelais | |
| 13 | Park-/Neutralstellungsrelais (PNP) (175) Startsperrrelais-Kupplungsposition (53) | |
| Sicherungen am Dreizehnfach-Relaisfeld | ||
| A | 25 A | Sicherung für Taxi |
| B | 20 A | Sicherung für Taxi |
| B | 10 A | Fernlichtscheinwerfer links, |
| C | 15 A | Sicherung für die Vakuumpumpe des Bremssystems |
| D | 20 A | Sicherung für Steckdose (12 V) in der hinteren Konsole |
| E | 5 A | Sicherung für Taxi |
| E | 10 A | Fernlichtscheinwerfer rechts, |
| Relaispositionen auf der Relaistafel | ||
| 1a | Doppelhornrelais (53) | |
| 2b | Lastreduzierungsrelais (370) | |
| 3c | Nicht benutzt | |
| 4d | Kraftstoffpumpenrelais (FP) (372) (409) | |
| V | Wischer-/Wasch-Intervallrelais (377) (389) Wischer-/Wasch-Intervallrelais/Regensensor (192) | |
| VI | Wischer-/Wasch-Intervallrelais (377) (389) Wischer-/Wasch-Intervallrelais/Regensensor (192) | |
| Sicherungen auf der Relaistafel | ||
| A | 20 A | Sicherung für 12V-Steckdose I im Gepäckraum |
| B | 20 A | Sicherung für 12V-Steckdose II im Gepäckraum |
| C | 10 A | Sicherung für Taxi |
| * Die Zahlen in Klammern geben die Produktionskontrollnummer an, die auf dem Relaisgehäuse eingestanzt ist. |

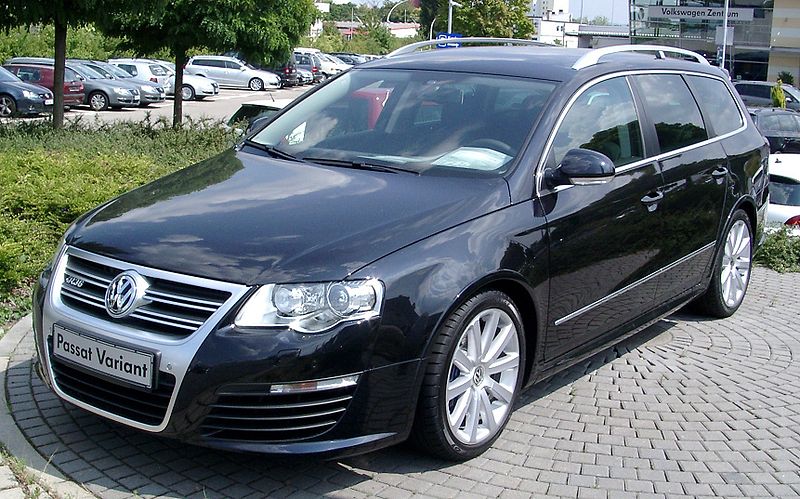

Belegung Sicherungskasten und Relais VW Passat | Baujahr 2005-2010
Standort des Sicherungskastens
Der Sicherungskasten befindet sich am linken Seitenrand des Armaturenbretts.
Motorraum
Vorsicherungskasten
Relaisträger unter dem Armaturenbrett auf der Fahrerseite
Sicherungskastendiagramme
Instrumententafel, links
Belegung der Sicherungen in der linken Seite der Schalttafel
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | 10 A | Datalink-Anschluss (DLC) |
| F2 | 5 A | Antiblockiersystem (ABS) |
| F3 | 5 A | Servolenkung |
| F4 | 5 A | Bremspedalpositionsschalter (BPP). |
| F5 | 10 A | Linker Gasentladungsscheinwerfer, Modul zur Regelung der Scheinwerferhöhe, Scheinwerfer-Einstellmotor, links oder einzeln, Scheinwerfer-Einstellmotor, rechts |
| F6 | 5 A | Anhängersteuermodul |
| F7 | 5 A | Datenbusverbindung, Motormanagement, Instrumentensteuermodul |
| F8 | 5 A | Garagentoröffner, Innenrückspiegel, Heckscheibenrollo |
| F9 | 5 A | Steuergerät für Allradantrieb |
| F10 | 5 A | Motorsteuerung |
| F11 | 5 A | Unfalldatenschreibertaste, Taxameter |
| F12 | 10 A | Türfunktionssteuermodul, Fahrer |
| F13 | 10 A | Datalink-Anschluss (DLC), Lichtschalter |
| F14 | 5 A | Modul zur Steuerung der Lenksäulenfunktion |
| F15 | 5 A | Multifunktionssteuermodul 1 |
| F 16 | 10 A | Zündanlage |
| F17 | 10 A | Alarmanlage, Standheizung, Scheibenwischer-Regensensor |
| F18 | - | |
| F19 | - | |
| F20 | - | |
| F21 | - | |
| F22 | 5 A | Motorsteuerung |
| F23 | 10 A | Motorsteuerung |
| F24 | 5 A | Getriebesteuermodul (TCM), Rückwärtsgang-Positionsschalter |
| F25 | 10 A | Motorsteuerung |
| F26 | 10 A | Heckscheibenrollo |
| F27 | 5 A | Heizung/Klimaanlage (AC) |
| F28 | - | |
| F29 | 20 A | Anhängersteuermodul |
| F30 | 15 A | Anhängersteuermodul |
| F31 | 25 A | Anhängersteuermodul |
| F32 | 30 A | Multifunktions-Steuermodul |
| F33 | 20 A | Schiebedach |
| F34 | 15 A | Motorsteuerung |
| F35 | 30 A | Scheinwerferwaschanlage |
| F36 | 20 A | Zuheizer |
| F37 | 30 A | Beheizte Sitze |
| F38 | - | |
| F39 | 40 A | Heizung/Klimaanlage (AC) |
| F40 | 5 A | Nebelscheinwerfer |
| F41 | 40 A | Heizung/Klimaanlage{AC) |
| F42 | 15 A | Scheibenwaschanlage, Heckscheibenwischermotor |
| F43 | 20 A | Zuheizer |
| F44 | 20 A | Zuheizer |
| F45 | 25 A | Zusatzsteckdosen |
| F46 | 5 A | Funkgerät (Polizei), Crash-Control-Modul (Taxi/Polizei), Zündschaltkreise, Fahrtenschreiber |
| F47 | 15 A | Alarmanlage (Taxi), Zusatzsteckdosen (Handschuhfach) – Taxi, Zusatzsteckdosen (Gepäckraum – Taxi, Zusatzsteckdosen (Funkgerät) – Polizei, Innenbeleuchtung, Gepäckraumlampe |
| F48 | 20 A | Zusatzsteckdosen (Polizei) |
| F49 | - |
Instrumententafel, rechts
Belegung der Sicherungen in der rechten Seite der Schalttafel
| Nr. | Ampere | Funktion |
|---|---|---|
| F1 | - | |
| F2 | 5 A | Ant Mock-Bremssystem (ABS), Feststellbremsen-Steuermodul |
| F3 | 5 A | Einparkhilfe-Steuermodul, Navigationssystem |
| F4 | 5 A | Tempomat |
| F5 | 10 A | RH-Gasentladungsscheinwerfer |
| F6 | 5 A | Auswahlschalter für den Übertragungsmodus |
| F7 | 5 A | Modul zur Regelung der Leuchtweitenregulierung |
| F8 | 5 A | Motorsteuerung |
| F9 | 10 A | Zusätzliches Rückhaltesystem (SRS) |
| F10 | 5 A | Motormanagement (BLF/BLR/B LY/AXX/B PY/B LX/BVX/BVY/BVZ/BWA) |
| F12 | 10 A | Türfunktionssteuermodul vorne links |
| F13 | 10 A | Einparkhilfe-Steuermodul |
| F14 | 10 A | Relais des Steuergeräts für unterstütztes Türschließen |
| F15 | 5 A | Heizung/Klimaanlage (AC) |
| F 16 | 5 A | Auswahlschalter für den Übertragungsmodus |
| F17 | 10 A | Antiblockiersystem (ABS), Feststellbremsen-Steuermodul |
| F18 | - | |
| F19 | - | |
| F20 | - | |
| F21 | - | |
| F22 | 30 A | Zubehöranschluss |
| F23 | 30 A | Türfunktionssteuermodul hinten links, Türfunktionssteuermodul hinten rechts |
| F24 | 30 A | Steuergerät für Türschließunterstützung, links hinten |
| F25 | 30 A | Steuergerät für Türschließunterstützung rechts hinten |
| F26 | - | |
| F27 | 25 A | Beheizte Sitze |
| F28 | 15 A | Motorsteuerung |
| F29 | 30 A | Türfunktionssteuergerät, Fahrer, Türfunktionssteuergerät, links vorne |
| F30 | 20 A | Feststellbremsen-Steuermodul |
| F31 | 20 A | Feststellbremsen-Steuermodul |
| F32 | - | |
| F33 | 20 A | Zubehöranschluss |
| F34 | 15 A | Motormanagement (AXX/BLF/BLR/BLX/BLY/BPY/BVX/BVY/BVZ/BWA) |
| F35 | 20 A | Zigarettenanzünder |
| F36 | - | |
| F37 | - | |
| F38 | - | |
| F39 | 10 A | Heizung/Klimaanlage (AC), Sitzheizung, beheizte Windschutzscheiben-Wasserdüsen, Split-Charge-Relais |
| F40 | 5 A | Crash-Kontrollmodul (Taxi/Polizei) |
| F41 | 15 A | Alarmanlage (Taxi), Zusatzsteckdosen (Handschuhfach) – Taxi, Zusatzsteckdosen (Gepäckraum) – Taxi, Innenbeleuchtung – Taxi, Dachschildlampe – Taxi, Taxameter |
| F42 | 20 A | Zusatzsteckdosen (Handschuhfach}-Taxi |
| F43 | 5 A | Alarmanlage (Taxi), Zusatzsteckdosen (Polizei), Zusatzsteckdosen (Handschuhfach) – Taxi, Zusatzsteckdosen (Gepäckraum) – Taxi |
| F44 | 20 A | Alarmanlage (Taxi), Zusatzsteckdosen – Taxi, Zusatzsteckdosen (Polizei) |
Motorraum, Typ 1
Belegung der Sicherungen im Motorraum, Typ 1
| Nr. | Ampere | Funktion |
|---|---|---|
| A1 | Relais der Hauptstromkreise der Zündung | |
| A2 | ||
| A3 | ||
| A4 | ||
| F1 | 5 A | Getriebesteuermodul (TCM) |
| F2 | 30 A | Antiblockiersystem (ABS) |
| F3 | 20 A | Multifunktionssteuermodul 2 |
| F4 | 5 A | Multifunktionssteuermodul 1 |
| F5 | 20 A | Horn |
| F6 | ||
| F7 | ||
| F8 | ||
| F9 | ||
| F10 | ||
| F11 | ||
| F12 | ||
| F13 | ||
| F14 | ||
| F15 | ||
| F 16 | 15 A | Modul zur Steuerung der Lenksäulenfunktion |
| F17 | 10 A | Instrumentierungssteuermodul |
| F18 | 30 A | Ausgangsverstärker der Audioeinheit |
| F19 | 15 A | Audiosystem, Navigationssystem |
| F20 | 5 A | Antennenmodul, Telefon |
| F21 | ||
| F22 | 7,5 A | Telematik-Steuermodul |
| F23 | 10 A | Motorsteuerung |
| F24 | 10 A | CAN-Datenbus-Gateway-Steuermodul |
| F25 | ||
| F26 | 10 A | Motorsteuerung |
| F27 | 10 A | Motormanagement-Diesel |
| F28 | 25 A | Motorsteuerung |
| F29 | 10 A | Motorsteuerung |
| F30 | 20 A | Steuergerät für Zusatzheizung |
| F31 | 30 A | Scheibenwischer |
| F32 | - | |
| F33 | - | |
| F34 | - | |
| F35 | - | |
| F36 | - | |
| F37 | - | |
| F38 | 10 A | Steuermodul für Motorkühlmittelgebläsemotor, Motormanagement |
| F39 | 10 A | Motorsteuerung |
| F40 | 10 A | Motorsteuerung |
| F41 | - | |
| F42 | - | |
| F43 | - | |
| F44 | - | |
| F45 | - | |
| F46 | - | |
| F47 | 40 A | Linker Scheinwerfer, linke Rückleuchte, Multifunktionssteuermodul 1, rechte vordere Seitenleuchte, rechte Rückleuchte |
| F48 | 40 A | Standlicht links, Rücklicht links, Multifunktionssteuermodul 1, Scheinwerfer rechts, Rücklicht rechts |
| F49 | 50 A | Multifunktionssteuermodul 1 |
| F50 | 60 A | Geteiltes Laderelais |
| F51 | - | |
| F52 | 60 A | Heizbare Heckscheibe |
| F53 | 50 A | Armaturenbrett-Sicherungskasten/Relaisplatte 1 (F40-F42), Armaturenbrett-Sicherungskasten/Relaisplatte 2 (F39), Multifunktionssteuermodul 1 |
| F54 | 50 A | Glühkerzensteuermodul |
Motorraum, Typ 2
Belegung der Sicherungen im Motorraum, Typ 2
| Nr. | Ampere | Funktion |
|---|---|---|
| A1 | Relais der Sekundärlufteinspritzpumpe (AIR). | |
| A2 | Relais der Hauptstromkreise der Zündung | |
| F1 | 7,5 A | Telematik-Steuermodul |
| F2 | 30 A | Antiblockiersystem (ABS) |
| F3 | 20 A | Multifunktionssteuermodul 1 |
| F4 | 20 A | Multifunktionssteuermodul 2 |
| F5 | 5 A | Multifunktionssteuermodul 1 |
| F6 | 5 A | Getriebesteuermodul (TCM) |
| F7 | 15 A | Audiosystem, Navigationssystem |
| F8 | - | |
| F9 | 15 A | Modul zur Steuerung der Lenksäulenfunktion |
| F10 | 20 A | Motorsteuerung |
| F11 | 5 A | Instrumentierungssteuermodul |
| F12 | 5 A | Telefonsteuermodul |
| F13 | 10 A | Motorsteuerung |
| F14 | 30 A | Motorsteuerung |
| F15 | 10 A | CAN-Datenbus-Gateway-Steuermodul |
| F 16 | 10 A | Motorsteuerung |
| F17 | - | |
| F18 | - | |
| F19 | 30 A | Ausgangsverstärker der Audioeinheit |
| F20 | 5 A | Kupplungspositionspotentiometer Motormanagement |
| F21 | 20 A | Steuergerät für Zusatzheizung |
| F22 | 30 A | Scheibenwischer |
| F23 | 10 A | Steuermodul für Motorkühlmittelgebläsemotor, Motormanagement |
| F24 | 10 A | Motorsteuerung |
| F25 | 40 A | Multifunktionssteuermodul 1 |
| F26 | 40 A | Multifunktionssteuermodul 1 |
| F27 | 60 A | Heizbare Heckscheibe |
| F28 | 40 A | Motormanagement-Benzin |
| F29 | 50 A | Multifunktionssteuermodul 1 |
| F30 | 50 A | Multifunktionssteuermodul 1 |
Vorsicherungskasten
| Nr. | Ampere | Funktion |
|---|---|---|
| SA1 | 150 A | Generator |
| SA2 | 80 A | Servolenkung |
| SA3 | 50 A | Steuermodul für Motorkühlmittelgebläsemotor |
| SA4 | 100 A | Armaturenbrett-Sicherungskasten/Relaisplatte 1 (F32-F37), Armaturenbrett-Sicherungskasten/Relaisplatte 2 (F32-F37), Armaturenbrett-Sicherungskasten/Relaisplatte 3 (F44/F46) |
| SA5 | 80 A | Armaturenbrett-Sicherungskasten/Relaisplatte 2 (F22-F27) |
| SA6 | 50 A | Armaturenbrett-Sicherungskasten/Relaisplatte 1 (F12-F17/F29-F31) |
| SA7 | 60 A | Geteiltes Laderelais |
| SA8 | 40 A | Antiblockiersystem (ABS) |
Relaisträger unter dem Armaturenbrett auf der Fahrerseite
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Belegung Sicherungskasten und Relais VW Passat | Baujahr 2011-2015
Standort des Sicherungskastens
Sicherungskasten an der linken Seitenkante der Instrumententafel
Diagramm des Sicherungskastens
Belegung der Sicherungen im Instrumentenbrett (links)
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 10 A | Geber für Hochdruck -G65- Sensor für Luftqualität -G238- Geber für Ölstand und Öltemperatur -G266- Relais für Frischluftgebläse -J13- DC./AC-Wandler mit Steckdose, 12 V – 230 V -U13- Automatischer Blendschutz Innenraum Spiegel -Y7- Schalter für Sitzheizung hinten links mit Regler -E128- Schalter für Sitzheizung hinten rechts mit Regler -E129- |
| 2 | 5 A | Lichtschalter -E1- ASR- und ESP-Taster -E256- Auto-Hold-Taster -E540- ABS-Steuergerät -J104- Steuergerät für Servolenkung -J500- Steuergerät für elektromechanische Feststellbremse -J540- |
| 3 | 10 A | Stromversorgungsrelais -J16- Heizelement für Kurbelgehäuseentlüftung -N79- Gaseinblasventil 1-N366- Gaseinblasventil 2 -N367- Gaseinblasventil 3 -N368- Gaseinblasventil 4 -N369- |
| 4 | 10 A | Schalter für Heckrollo -E149- Taster für Start-/Stoppbetrieb -E693- Steuergerät für elektronisch gesteuerte Dämpfung -J250- Steuergerät für adaptive Geschwindigkeitsregelung -J428- Steuergerät für Einparkhilfe -J446- Steuergerät für Anhängererkennung -J345- Steuergerät für Einparkhilfelenkung – J791- Frontkamera für Fahrerassistenzsysteme -R242- Diagnoseanschluss -U31- |
| 5 | 10 A | Regler für Leuchtweitenregulierung -E102- Motor für Leuchtweitenregulierung links -V48- Motor für Leuchtweitenregulierung rechts -V49- Scheinwerfer vorn links (nur Rechtslenkermodelle) -MX1- |
| 6 | 10 A | Steuergerät für Allradantrieb -J492- |
| 7 | 5 A | Steuergerät im Schalttafeleinsatz -J285- Diagnose-Interface für Datenbus -J533- |
| 8 | 10 A | Scheinwerfer vorn rechts -MX2- (nur Rechtslenkermodelle) |
| 9 | 10 A | Steuergerät für Airbag -J234- Kontrollleuchte für deaktivierten Beifahrerairbag -K145- |
| 10 | 10 A | Luftmassenmesser -G70- Spannungsstabilisator -J532- Kraftstoffpumpensteuergerät -J538- Motorsteuergerät -J623- Klemme 50 Spannungsversorgungsrelais -J682- Spannungsversorgungsrelais 2 -J710- Starterrelais 1 -J906- Starterrelais 2 -J907 - |
| 11 | 5 A | Pedalschalter für Warnsummer auf der Beifahrerseite -F349- (gilt nur für Sonderfahrzeuge) |
| 12 | 20 A | Zentralsteuergerät für Komfortsystem -J393- Türsteuergerät Beifahrerseite (nur CC) -J387- Türsteuergerät Beifahrerseite (nur CC) -J927- |
| 13 | 10 A | Lichtschalter -E1-Wählhebel -E313- ABS-Steuergerät -J 104- Handbremswarnleuchte -K139- Diagnoseanschluss -U31- ABS-Steuergerät -J104- T38/15 |
| 14 | 10 A | Sende- und Empfangsmodul 1 für Innenraumüberwachung -G303- Alarmhupe -H12- |
| 15 | 10 A | Regen- und Lichtsensor -G397- Relais für beheizbare Heckscheibe -J9- Relais für beheizbare Frontscheibe -J47- Steuergerät für Climatronic -J255- Steuergerät für Klimaanlage -J301- Steuergerät für Rückfahrkamerasystem -J772- Steuergerät für Terminalsteuerung und Motorstart -J942- Fernbedienungsempfänger für Zusatzwasserheizung -R149- Steuergerät für Reifendruckkontrollsystem -J502- |
| 16 | 10 A | Elektronisches Zündschloss -D9- Steuergerät für elektronische Lenksäulenverriegelung -J764- Steuergerät für Klemmensteuerung und Motorstart -J942- |
| 17 | 15 A | Türsteuergerät Fahrerseite (nur CC) -J386- Türsteuergerät Fahrerseite hinten (nur CC) -J926- Nicht verwendet (ab Mai 2012) |
| 18 | 3 A | Bordnetzsteuergerät -J519- Spannungsstabilisator -J532- Motorsteuergerät -J623- Spannungsversorgungsrelais 2 -J710- |
| 19 | - | Nicht benutzt |
| 20 | - | Nicht benutzt |
| 21 | 10 A | Steuergerät für Heckrollo -J262- |
| 22 | 20 A | Steuergerät für elektromechanische Feststellbremse -J540- |
| 23 | 15 A | Steuergerät für Anhängererkennung -J345- Steuergerät für elektronisch gesteuerte Dämpfung (nur Rechtslenkermodelle) -J250- |
| 24 | 20 A | Steuergerät für elektromechanische Feststellbremse -J540- |
| 25 | 5 A | Notruftaste -E276- Steuergerät für Anhängererkennung -J345- Steuergerät für Schiebedachrollo (nur Rechtslenker) -J394- |
| 26 | 20 A | Bordnetzsteuergerät -J519- |
| 27 | 15 A | Steuergerät für Kraftstoffpumpe (nur Modelle mit Benzinmotor) -J538- Kraftstoffpumpenrelais (nur Modelle mit Dieselmotor) -J17- Relais für elektrische Kraftstoffpumpe 2 (nur Modelle mit Dieselmotor) -J49- |
| 28 | 30 A | Türsteuergerät Fahrerseite (nur Linkslenker-Modelle) -J386- Türsteuergerät Fahrerseite hinten (nur Linkslenker-Modelle) -J926- Türsteuergerät Beifahrerseite (nur Rechtslenker-Modelle) -J387- Beifahrer hinten Steuergerät für Seitentür (nur Rechtslenker) -J927- |
| 29 | 20 A | Steuergerät für beheizbare Rücksitze -J786- |
| 30 | 20 A | Steuergerät für Schiebedachverstellung -J245- |
| 31 | 30 A | DC/AC-Wandler mit Steckdose, 12 V-230 V -U13- |
| 32 | 30 A | Relais für Heckscheibenheizung -J9- |
| 33 | 30 A | Relais für Scheinwerferwaschanlage -J39- |
| 34 | 25 A | Steuergerät für Sitzheizung vorn -J774- |
| 35 | 15 A | Steuergerät für Heckklappe (nur Rechtslenker) -J605- Schalter für Lordosenverstellung Fahrersitz (nur Linkslenker) -E176- (ab Mai 2012) |
| 36 | 15 A | Schalter für Lordosenverstellung Fahrersitz -E176- Relais für Anhängerspannungsversorgung -J941- (ab Mai 2012) |
| 37 | 20 A | Steuergerät für Anhängererkennung (nur Linkslenker) -J345- Steuergerät 2 für Heckklappe (nur Rechtslenker) -J756- |
| 38 | 40 A | Relais für Frischluftgebläse (nur Modelle mit Climatic) -J13- Steuergerät für Frischluftgebläse (nur Modelle mit Climatronic) -J126- |
| 39 | 5 A | Wählhebel -E313- Schalter für Rückfahrlicht -F4- Mechatronik für Doppelkupplungsgetriebe -J743- |
| 40 | 20 A | Steuergerät für Bordnetz -J519- Motor für Heckscheibenwischer -V12- Pumpe für Scheibenwaschanlage und Heckscheibe -V59- |
| 41 | 20 A | Bordnetzsteuergerät -J519- Zigarettenanzünder -U1- Zigarettenanzünder hinten -U9- |
| 42 | 15 A | 12-V-Steckdose -U5- |
| 43 | 20 A | Steuergerät für Standheizung -J364- (nur Modelle mit Zweitbatterie) |
| 44 | 30 A | Türsteuergerät Fahrerseite (nur Rechtslenkermodelle) -J386- Türsteuergerät Fahrerseite hinten (nur Rechtslenkermodelle) -J926- Türsteuergerät Beifahrerseite (nur Linkslenkermodelle) -J387- Beifahrer hinten Steuergerät für Seitentür (nur Linkslenker) -J927- |
| 45 | 20 A | Relais für Standheizungsbetrieb -J485- (nur Modelle mit Zweitbatterie) |
| 46 | - | Nicht benutzt |
| 47 | 5 A | Analoguhr -Y- TV-Tuner -R78- Steuergerät für Bedienelektronik Mobiltelefon -J412- Steuergerät für Navigationssystem (nur Modelle mit Ausstattung für Korea) -J856- |
| 48 | 5 A | Steuergerät im Schalttafeleinsatz -J285- (nur Modelle mit Start-Stopp-System) |
| 49 | - | Nicht benutzt |
Standort des Sicherungskastens (links unter dem Armaturenbrett)
Diagramm des Sicherungskastens
Belegung der Sicherungen links unter der Schalttafel
| Nr. | Ampere | Funktion |
|---|---|---|
| A | - | Nicht zugeordnet |
| B | - | Thermosicherung 1 Fahrersitzverstellung -S44- |
| Relais | ||
| 1 | Relais für Frischluftgebläse -J13- (Klimaanlage mit Standheizung) | |
| 2 | Relais für Standheizungsbetrieb -J485- (Klimaanlage mit Standheizung) | |
| 3 | Relais für Standheizungsbetrieb -J485- (Dieselmotor mit Standheizung) | |
| 4 | Nicht benutzt | |
| 5 | Relais für Kühlmittelnachlauf -J151- (nur 1,8l / 2,0l TFSI) Stromversorgungsrelais -J17- | |
| 6 | Spannungsversorgungsrelais Klemme 50 -J682- (nicht für Modelle mit Start-Stopp-System) | |
| 7 | Spannungsversorgungsrelais 2 -J710- (nicht für Modelle mit Start-Stopp-System) | |
| 8 | Spannungsversorgungsrelais 2 -J710- (nicht für Modelle mit Start-Stopp-System) |
Relaisträger 1 links unter der Schalttafel
| Nr. | Funktion |
|---|---|
| 1 | Unbesetzt |
| 2 | Unbesetzt |
| 3 | Unbesetzt |
| 4 | Unbesetzt |
| 5 | Unbesetzt |
| 6 | Unbesetzt |
| 7 | Relais für zweiten Batterieladekreis -J713- (100) |
| 8 | Unbesetzt |
Relaisträger 2 links unter der Schalttafel
| Nr. | Funktion |
|---|---|
| 1 | Relais für Heckscheibenheizung -J9- (645) |
| 2 | Spannungsversorgungsrelais Klemme 15 -J329- (645) |
| 3 | Relais für Doppeltonhupe -J4- (646) Relais für Scheinwerferwaschanlage -J39- (646) |
| 4 | Relais für Anhängerspannungsversorgung -J941- (ab Mai 2012) frei |
| 5 | X-Kontakt-Entlastungsrelais -J59- (644) |
Vorsicherungskasten (Typ 1)
| Nr. | Ampere | Funktion |
|---|---|---|
| SA1 | 150 A | Lichtmaschine -C- |
| SA2 | 80 A | Motor für elektromechanische Servolenkung -V187- |
| SA3 | 50 A | Steuergerät für Kühlerlüfter -J293- |
| SA4 | 60 A | Sicherung 12 auf Sicherungshalter C -SC12- zu Sicherung 17 auf Sicherungshalter C -SC17- Sicherung 22 auf Sicherungshalter C -SC22- zu Sicherung 27 auf Sicherungshalter C -SC27- Sicherung 28 auf Sicherungshalter C -SC28- Sicherung 44 ein Sicherungshalter C -SC44- Sicherung 46 auf Sicherungshalter C -SC46- |
| SA5 | 80 A | Sicherung 29 am Sicherungshalter C -SC29- bis Sicherung 31 am Sicherungshalter C -SC31- |
| SA6 | 70 A | Sicherung 32 am Sicherungshalter C -SC32- bis Sicherung 37 am Sicherungshalter C -SC37- |
| SA7 | 60 A | Relais für zweiten Batterieladekreis -J713- Relais für hohe Heizleistung -J360- Sicherung 38 auf Sicherungshalter C -SC38- Sicherung 43 auf Sicherungshalter C -SC43- Sicherung 45 auf Sicherungshalter C -SC45- |
| SA8 | 40 A | ABS-Steuergerät -J104- |
Vorsicherungskasten (Typ 2)
| Nr. | Ampere | Funktion |
|---|---|---|
| SA1 | 150 A | Lichtmaschine -C- |
| SA2 | 80 A | Motor für elektromechanische Servolenkung -V187- |
| SA3 | 60 A | Sicherung 32 am Sicherungshalter C -SC32- bis Sicherung 37 am Sicherungshalter C -SC37- |
| SA4 | 50 A | Steuergerät für Kühlerlüfter -J293- |
| SA5 | - | Nicht benutzt |
| SA6 | 80 A | Sicherung 29 am Sicherungshalter C -SC29- bis Sicherung 31 am Sicherungshalter C -SC31- |
| SA7 | 40 A | ABS-Steuergerät -J104- |
Standort des Sicherungskastens im Motorraum
Sicherungskastendiagramm (Typ 1)
Belegung der Sicherungen im Motorraum (Typ 1)
| Nr. | Ampere | Funktion |
|---|---|---|
| SB1 | 15 A | Mechatronik für Doppelkupplungsgetriebe (nur für CNG-Modelle) (nur Ethanol-Fahrzeuge) -J743- (ab Mai 2012) |
| SB2 | 30 A | ABS-Steuergerät -J104- |
| SB3 | 20 A | Diskanthorn -H2- Basshorn -H7- Doppeltonhorn-Relais -J4- |
| SB4 | 20 A | Steuergerät für Anhängererkennung -J345- |
| SB5 | 5 A | Steuergerät für Batterieüberwachung -J367- Bordnetzsteuergerät -J519- |
| SB6 | 15 A | Mechatronik für Doppelkupplungsgetriebe (nur Modelle mit Dieselmotoren) (nur für Benzinmotor mit Aufladung) -J743- Relais für geringe Heizleistung (nur für CNG-Modelle) (nur für Benzinmotor ohne Aufladung) -J359- |
| SB7 | 15 A | Radio -R- Steuergerät mit Display für Radio und Navigation -J503- Spannungsstabilisator (nur Modelle mit Start-Stopp-System) -J532- |
| SB8 | 30 A | Mechatronik für Doppelkupplungsgetriebe -J743- |
| SB9 | 5 A | Steuergerät für Lenksäulenelektronik -J527- |
| SB10 | 20 A | Zündspule 1 mit Leistungsendstufe -N70- Zündspule 2 mit Leistungsendstufe -N 127- Zündspule 3 mit Leistungsendstufe -N291- Zündspule 4 mit Leistungsendstufe -N292- Regelventil für Kraftstoffdruck -N276- Ventil für Kraftstoffdosierung -N290- |
| SB11 | 5 A | Steuergerät im Schalttafeleinsatz -J285- |
| SB12 | 5 A | TV-Tuner -R78- Steuergerät für Bedienelektronik Mobiltelefon -J412- Analoguhr -Y- Steuergerät für Navigationssystem (nur Modelle mit Ausstattung für Korea) -J856- |
| SB13 | 10 A | Stromversorgungsrelais für Motronic -J271- Relais für Spannungsversorgung der Klemme 30 -J317- Motorsteuergerät -J623- |
| SB14 | 25 A | Motorsteuergerät -j623- Motorsteuergerät -j623- |
| SB15 | 5 A | Diagnose-Interface für Datenbus -J533- |
| SB16 | 10 A | Magnetventil für Ladedruckbegrenzung (nur Modelle mit Dieselmotor) -N75- Umschaltventil für Abgasrückführungskühler -N345- Magnetkupplung für Lader (nur Modelle mit Benzinmotor) -N421- Relais für Kühlmittelnachlauf (nur Modelle mit Benzinmotor). ) -J151- Pumpe für Kühlmittelnachlauf (nur Modelle mit Benzinmotor) -V51- Pumpe 2 für Kühlmittelumlauf -V178- |
| SB17 | 10 A | Regelventil für Kraftstoffdruck -N276- Absperrventil 1 für Kraftstofftank -N361- Absperrventil 2 für Kraftstofftank -N362- Absperrventil 3 für Kraftstofftank -N363- Kühlmittelumwälzpumpe -V50- Relais für niedrige Heizleistung (nur Modelle mit Zusatzluftheizung) -J359- |
| SB18 | 10 A | Geber für Kraftstoffqualität -G446- Hochdruckventil für Gasbetrieb -N372- |
| SB19 | 30 A | Verstärker -R12- Sonderfahrzeugsteuergerät (gilt nur für Sonderfahrzeuge) -J608- |
| SB20 | 5 A | Bremslichtschalter -F- Geber für Kupplungsposition -G476- Relais für kleine Heizleistung -J359- Relais für große Heizleistung -J360- Relais für Motorkomponentenstromversorgung -J757- Regelventil für Kraftstoffdruck -N276- |
| SB21 | 20 A | Steuergerät für Standheizung -J364- |
| SB22 | 30 A | Steuergerät für Wischermotor -J400- |
| SB23 | 10 A | Bremslichtschalter -F- Luftmassenmesser -G70- Geber für Kupplungsposition -G476- Kraftstoffpumpenrelais -J17- Steuergerät für Glühzeitautomatik -J179- Steuergerät für Kühlerlüfter -J293- Relais für Zusatzkühlmittelpumpe -J496- Ladedruckregelmagnet Ventil -N75- Magnetventil für Aktivkohlebehälter 1-N80- Ventil für Nockenwellenverstellung 1-N205- Umluftventil für Turbolader -N249- Ventil für Saugrohrklappe -N316- Ventil für Öldruckregelung -N428- |
| SB24 | 10 A | Heizung für Lambdasonde -Z19- Heizung für Lambdasonde 1 nach Katalysator -Z29- Steuergerät für NOx-Geber 2 (nur Modelle mit Reduktionsmitteldosierung) -J881- |
| SB25 | 40 A | Bordnetzsteuergerät -J519- |
| SB26 | 40 A | Bordnetzsteuergerät -J519- |
| SB27 | 60 A | Relais für beheizbare Frontscheibe -J47- |
| SB28 | 50 A | Steuergerät für Glühzeitautomatik (nur Modelle mit Dieselmotoren) -J179- |
| SB29 | 50 A | Sicherung 38 am Sicherungshalter C (nur Modelle mit Klimaanlage/Climatronic) -SC38- Sicherung 40 am Sicherungshalter C -SC40- bis Sicherung 42 am Sicherungshalter C -SC42 -X- Kontaktentlastungsrelais -J59- |
| SB30 | 40 A | Spannungsversorgungsrelais Klemme 15 -J329- Sicherung 1 am Sicherungshalter C -SCI- bis Sicherung 11 am Sicherungshalter C -SC11- Sicherung 20 am Sicherungshalter C -SC20- Sicherung 21 am Sicherungshalter C -SC21- Sicherung 39 am Sicherungshalter C -SC39- Sicherung 18 am Sicherungshalter C (nur Modelle mit Start-Stopp-System) -SC18- |
| Relais | ||
| A1 | Relais für Stromversorgung der Motorkomponente -J757- | |
| A2 | Klemme 30 Spannungsversorgungsrelais -J317- (Dieselmotor) Motronic-Stromversorgungsrelais -J271- (Benzinmotor) |
Sicherungskastendiagramm (Typ 2)
Belegung der Sicherungen im Motorraum (Typ 2)
| Nr. | Ampere | Funktion |
|---|---|---|
| SB1 | 5 A | Steuergerät für automatisches Getriebe -J217- Mechatronik für Doppelkupplungsgetriebe -J743- |
| SB2 | 30 A | ABS-Steuergerät -J104- |
| SB3 | 15 A | Steuergerät für Anhängererkennung -J345- |
| SB4 | - | Nicht benutzt |
| SB5 | 20 A | Diskanthorn -H2- Basshorn -H7- Doppeltonhorn-Relais -J4- |
| SB6 | 20 A | Zündspule 1 mit Leistungsendstufe -N70- Zündspule 2 mit Leistungsendstufe -N 127- Zündspule 3 mit Leistungsendstufe -N291- Zündspule 4 mit Leistungsendstufe -N292- Zündspule 5 mit Leistungsendstufe -N323- Zündspule 6 mit Endstufe -N324- |
| SB7 | 15 A | Regelventil für Kraftstoffdruck -N276- |
| SB8 | 5 A | Bremslichtschalter -F- Relais für Kühlmittelnachlauf -J151- Steuergerät für Kühlerlüfter -J293- Magnetventil 1 für Aktivkohlebehälter -N80- Ventil 1 für Nockenwellenverstellung -N205- Ventil 1 für Nockenwellenverstellung Auslass -N318- |
| SB9 | 5 A | Relais für Umwälzpumpe -J160- |
| SB10 | 10 A | Heizung für Lambdasonde 1 nach Katalysator -Z29- Heizung für Lambdasonde 2 nach Katalysator -Z30- |
| SB11 | 25 A | Motorsteuergerät -J623- |
| SB12 | 10 A | Heizung für Lambdasonde -Z19- Heizung für Lambdasonde 2 -Z28- |
| SB13 | - | Nicht benutzt |
| SB14 | - | Nicht benutzt |
| SB15 | 10 A | Pumpe für Kühlmittelnachlauf -V51- |
| SB16 | 5 A | Steuergerät für Lenksäulenelektronik -J527- |
| SB17 | 5 A | Steuergerät im Schalttafeleinsatz -J285- |
| SB18 | 30 A | Verstärker -R12- |
| SB19 | 15 A | Radio -R- Steuergerät mit Display für Radio und Navigation -J503- Spannungsstabilisator (nur Modelle mit Start-Stopp-System) -J532- |
| SB20 | 5 A | Analoguhr -Y- TV-Tuner -R78- Steuergerät für Bedienelektronik Mobiltelefon -J412- Steuergerät für Navigationssystem -J856- (nur Modelle mit Ausstattung für Korea) |
| SB21 | - | Nicht benutzt |
| SB22 | - | Nicht benutzt |
| SB23 | - | Nicht benutzt |
| SB24 | 5 A | Diagnose-Interface für Datenbus -J533- |
| SB25 | - | Nicht benutzt |
| SB26 | 10 A | Stromversorgungsrelais für Motronic -J271- Motorsteuergerät -J623- |
| SB27 | - | Nicht benutzt |
| SB28 | - | Nicht benutzt |
| SB29 | - | Nicht benutzt |
| SB30 | 20 A | Steuergerät für Standheizung -J364- |
| SB31 | 30 A | Steuergerät für Wischermotor -J400- |
| SB32 | - | Nicht benutzt |
| SB33 | - | Nicht benutzt |
| SB34 | - | Nicht benutzt |
| SB35 | 20 A | Relais für Standheizungsbetrieb -J485- Relais für geringe Heizleistung (nur für Länder mit heißem Klima) -J359- |
| SB36 | - | Nicht benutzt |
| SB37 | - | Nicht benutzt |
| SB38 | - | Nicht benutzt |
| SB39 | - | Nicht benutzt |
| SB40 | - | Nicht benutzt |
| SB41 | - | Nicht benutzt |
| SB42 | - | Nicht benutzt |
| SB43 | - | Nicht benutzt |
| SB44 | - | Nicht benutzt |
| SB45 | - | Nicht benutzt |
| SB46 | - | Nicht benutzt |
| SB47 | 40 A | Bordnetzsteuergerät -J519- |
| SB48 | 40 A | Bordnetzsteuergerät -J519- |
| SB49 | 50 A | Spannungsversorgungsrelais Klemme 15 -J329- Sicherung 6 am Sicherungshalter C -SC6- bis Sicherung 11 am Sicherungshalter C -SC11- Sicherung 20 am Sicherungshalter C -SC20- Sicherung 21 am Sicherungshalter C -SC21- Sicherung 39 am Sicherungshalter C -SC39- Sicherung 18 am Sicherungshalter C (nur Modelle mit Start-Stopp-System) -SC18- |
| SB50 | - | Nicht benutzt |
| SB51 | 60 A | Relais für hohe Heizleistung -J360- (nur für Länder mit heißem Klima) |
| SB52 | 60 A | Relais für beheizbare Frontscheibe -J47- |
| SB53 | 50 A | X-Kontakt-Entlastungsrelais -J59- |
| SB54 | 50 A | Steuergerät für Vorglühautomatik -J179- (nur für Länder mit heißem Klima) |
| Relais | ||
| A1 | Strombrücke Relais für Gasabsperrventile -J908- | |
| A2 | Relais für Kühlmittelnachlauf -J151- (100) | |
| A3 | Unbesetzt | |
| A4 | Hauptrelais -J271- (100) |
Relaisträger unter der Elektronikbox
| Nr. | Funktion |
|---|---|
| 1 | Starterrelais 1 -J906- (643) – Nur für Modelle mit Start-Stopp-System |
| 2 | Steuergerät für Glühzeitautomatik -J179- (457) |
| 3 | Unbesetzt |
| 4 | Relais für geringe Heizleistung -J359- (53) |
| 5 | Relais für hohe Heizleistung -J360- (100) |
| 6 | Starterrelais 2 -J907- (489) – Nur für Modelle mit Start-Stopp-System |
Relais für beheizte Windschutzscheibe
Im Wasserkasten neben dem Motorsteuergerät.
Sicherungen im Gepäckraum
| Nr. | Ampere | Funktion |
|---|---|---|
| 1 | 30 A | Linker Sicherungshalter (SC12 – SC 17, SC27, SC29 – SC31, SC44) |
| 2 | 80 A | Sicherungen in der E-Box (SB16 – SB26, SB49, SB50) |
| 3 | 125 A | Netzteil E-Box |
| 4 | 5 A | Bordnetzsteuergerät -J519- Steuergerät für Batterieüberwachung -J367- |

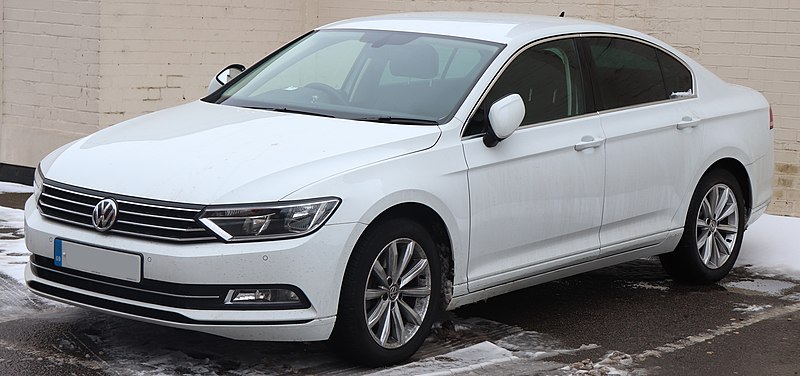

Belegung Sicherungskasten und Relais VW Passat | Baujahr 2015-2019
Position des Sicherungskastens im Fahrgastraum (Sicherungstafel C -SC-)
Linkslenker: Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite.
Diagramm des Sicherungskastens
Belegung der Sicherungen im Sicherungskasten der Instrumententafel
| Nr. | Ampere | Funktion |
|---|---|---|
| SC1 | 30 A | Steuergerät für Reduktionsmittelheizung |
| SC2 | 10 A | Steuergerät für Lenksäulenelektronik |
| SC3 | - | - |
| SC4 | 7,5 A | Alarmhorn |
| SC5 | 5 A | Datenbus-Diagnoseschnittstelle |
| SC6 | 5 A | Diebstahlwarnsensor Wählhebel |
| SC7 | 10 A | Bedienelemente für Heizung und Klimaanlage Wählhebel Fernbedienungsempfänger für Standwasserheizung Relais für beheizbare Heckscheibe Analoguhr Bedien- und Anzeigeeinheit für die Heckklimaanlage Steuergerät für Reifendruckkontrolle Magnetkupplungsrelais |
| SC8 | 10 A | Drehbarer Lichtschalter Taster für elektromechanische Feststellbremse Regen- und Lichtsensor Diagnoseanschluss Sensor für Diebstahlwarnanlage Innenbeleuchtung vorn Licht für Hintergrundbeleuchtung des linken Armaturenbretts Licht für Hintergrundbeleuchtung des rechten Armaturenbretts Licht für Konturbeleuchtung der Tür vorn links Licht für Konturbeleuchtung der Tür vorn rechts Licht für hinten Türkonturbeleuchtung links. Leuchte für Türkonturbeleuchtung hinten rechts. Steuergerät für Abbiegelicht und Leuchtweitenregulierung |
| SC9 | 1 A | Steuergerät für Lenksäulenelektronik |
| SC10 | 7,5 A | Anzeigeeinheit für Frontinformations-Anzeige- und Bedieneinheit, Steuergerät TV-Tuner, Steuergerät für Head-up-Display, CD-Player |
| SC11 | 25 A | Steuergerät für Gurtstraffer vorn links Bordnetzsteuergerät Scheinwerfer vorne links |
| SC12 | 5 A | Steuergerät 1 für Informationselektronik |
| SC13 | 15 A | Elektronisch gesteuertes Dämpfungssteuergerät Steuergerät für Gurtstraffer vorne links |
| SC14 | 30 A | Steuergerät für Frischluftgebläse |
| SC15 | 10 A | Steuergerät für elektronische Lenksäulenverriegelung |
| SC16 | 7,5 A | Zwei-Wege-Signalverstärker für Mobiltelefon/Datendienste. Ablagefach mit Schnittstelle für Mobiltelefon. USB-Hub. Chipkartenleser. TV-Tuner |
| SC17 | 5 A | Schalttafeleinsatz Notrufmodul-Steuergerät und Kommunikationseinheit Telematik-Steuergerät zur Echtzeitüberwachung |
| SC18 | 7,5 A | Rückfahrkamera Entriegelungstaste für den Griff der Heckklappe. Steuereinheit für die Overhead-Kamera . Rear-Overhead-Kamera |
| SC19 | 7,5 A | Schnittstelle für Einstiegs- und Startsystem |
| SC20 | 7,5 A | Relais für Reduktionsmitteldosiersystem |
| SC21 | 15 A | Steuergerät für Allradantrieb |
| SC22 | 15 A | Steuergerät für Anhängererkennung |
| SC23 | 40 A | Bordnetzsteuergerät Scheinwerfer vorn rechts Steuergerät für Schiebedachverstellung |
| SC24 | 30 A | Steuergerät Schiebedachverstellung Bordnetzsteuergerät Scheinwerfer vorn rechts |
| SC25 | 30 A | Türsteuergerät Fahrerseite (nur Linkslenker-Modelle) Türsteuergerät Beifahrertür (nur Rechtslenker-Modelle) Türsteuergerät hinten links Fensterhebermotor hinten links |
| SC26 | 30 A | Bordnetzsteuergerät Sitzheizung |
| SC27 | 30 A | Steuergerät für digitales Soundpaket. Bordnetzsteuergerät |
| SC28 | 20 A | Steuergerät für Anhängererkennung |
| SC29 | - | - |
| SC30 | 10 A | Hochvoltbatterie 1 Wartungsstecker für Hochvoltsystem |
| SC31 | 30 A | Bordnetzsteuergerät Scheinwerfer vorn links Steuergerät für Heckklappe |
| SC32 | 7,5 A | Frontkamera für Fahrerassistenzsysteme Adaptiver Tempomat Steuergerät Einparkhilfe Steuergerät Einparkhilfe-Lenksteuergerät Steuergerät Blind Spot Monitor Steuergerät Blind Spot Monitor 2 |
| SC33 | 5 A | Airbag-Steuergerät Warnleuchte für deaktivierten Airbag auf der Beifahrerseite |
| SC34 | 7,5 A | Taster für elektromechanische Feststellbremse Innenspiegel Relais für Steckdosen Fußgängerschutzwarnleuchte Schaltmodul 2 in der Mittelkonsole Druckgeber für Kältemittelkreislauf Außenluftqualitäts- und Luftfeuchtigkeitssensor |
| SC35 | 7,5 A | Diagnoseanschluss Leuchtweitenregulierung und Instrumentenbeleuchtungsregler Steuergerät für Abbiegelicht und Leuchtweitenregulierung Scheinwerfer vorne links Motor für Leuchtweitenregulierung links Scheinwerfer vorne rechts Motor für Leuchtweitenregulierung rechts |
| SC36 | 5 A | Scheinwerfer vorne rechts Ausgangsmodul 1 für rechten LED-Scheinwerfer |
| SC37 | 5 A | Scheinwerfer vorne links Ausgangsmodul 1 für linken LED-Scheinwerfer |
| SC38 | 25 A | Steuergerät für Anhängererkennung |
| SC39 | 30 A | Türsteuergerät Beifahrerseite (nur Linkslenker-Modelle) Türsteuergerät Fahrertür (nur Rechtslenker-Modelle) Türsteuergerät hinten rechts Fensterhebermotor hinten rechts |
| SC40 | 20 A | Zigarettenanzünder 12V-Buchse 12V-Buchse 2 12V-Buchse 3 |
| SC41 | 25 A | Steuergerät für Gurtstraffer vorne rechts |
| SC42 | 40 A | Bordnetzsteuergerät Zentralverriegelung |
| SC43 | 30 A | Bordnetzsteuergerät Steuergerät für digitales Soundpaket |
| SC44 | 15 A | Steuergerät für Anhängererkennung |
| SC45 | 15 A | Schalter für die Verstellung der Lendenwirbelstütze Fahrersitz Bedieneinheit für die Sitzverstellung Bedieneinheit für die Sitzverstellung Fahrersitz Bedieneinheit für die Sitzverstellung vorn links Massagesteuergerät Lüfter für Sitzkissen vorn links 1 Lüfter für Sitzlehne vorn links 1 |
| SC46 | 30 A | DC/AC-Wandler mit Steckdose, 12V – 230V |
| SC47 | 15 A | Heckscheibenwischermotor Heckrollo-Steuergerät |
| SC48 | 7,5 A | Steuergerät für Motorgeräuschgenerator |
| SC49 | 5 A | Geber für Kupplungsposition Starterrelais 1 Starterrelais 2 Hochvoltbatterie 1 |
| SC50 | 40 A | Steuergerät für Heckklappe |
| SC51 | 25 A | Bedien- und Anzeigeeinheit für Fondklimaanlage |
| SC52 | 15 A | Elektronisch gesteuertes Dämpfungssteuergerät |
| SC53 | 30 A | Relais für beheizbare Heckscheibe |
| R1 | Relais für Reduktionsmitteldosiersystem | |
| R2 | Magnetkupplungsrelais | |
| R3 | - | |
| R4 | Spannungsversorgungsrelais Klemme 15 | |
| R5 | Relais für beheizbare Heckscheibe | |
| R6 | Relais für Steckdosen |
Einbauort der Thermosicherung für die Beifahrersitzverstellung
| Nr. | Ampere | Funktion |
|---|---|---|
| A | 15 A | Bedieneinheit für Sitzverstellung vorn rechts Schalter für Lordosenverstellung vorn rechts Sitzkissenlüfter vorn rechts 1 Lüfter für Sitzlehne vorn rechts 1 |
| B | - |
Position des Sicherungskastens im Motorraum (Sicherungstafeln B -SB- und A -SA-)
Diagramm des Sicherungskastens
Belegung der Sicherungen im Motorraum-Sicherungskasten
| Nr. | Ampere | Funktion |
|---|---|---|
| SB1 | 25 A | ABS-Steuergerät |
| SB2 | 40 A | ABS-Steuergerät ABS-Hydraulikpumpe |
| SB3 | 15 A | Motor-/Motorsteuergerät |
| SB4 | 10 A | Kühlerlüfter Geber für Ölstand und Öltemperatur Relais für Reduktionsmitteldosierung Relais für hohe Heizleistung Relais für niedrige Heizleistung Ladedrucksteller Magnetventil für Aktivkohlefilter 1 Auslassnockenwellen-Steuerventil 1 Nockenwellen-Steuerventil 1 Ventil zur Öldruckregelung Einlassnockensteller für Zylinder 2 Auslassnockensteller für Zylinder 2 Einlassnockensteller für Zylinder 3 Auslassnockensteller für Zylinder 3 Kraftstoffkühlventil Abgasrückführungskühler- Umschaltventil Ladedruckregelmagnetventil Turbolader -Luftrückführungsventil Steuergerät für Servolenkung |
| SB5 | 10 A | Regelventil für Kraftstoffdruck Kraftstoffdosierventil Nockenwellensteuerventil 1 Auslassnockensteller A für Zylinder 1-4 Auslassnockensteller B für Zylinder 1-4 Einspritzventil Zylinder 1-4 Stromversorgungsrelais Motorkomponente Kühlmittelventil für Getriebe Kühlmittelpumpe für Hochspannung Batterie Kühlmittelpumpe für Hochtemperaturkreislauf |
| SB6 | 5 A | Bremslichtschalter |
| SB7 | 10 A | Kraftstoffdosierventil Umwälzpumpe Kühlerjalousie-Steuermotor Kühlmittelventil für Zylinderkopf Ventil zur Öldruckregelung Umschaltventil für Abgasrückführungskühler Ladedrucksteller Kühlmittelpumpe für Hochtemperaturkreislauf Ladeluftkühlpumpe Hilfspumpe für Heizung Kühlmittelventil für Getriebe Kühlmittelabsperrventil Abschaltventil Getriebeölkühlpumpe Regelventil für Kraftstoffdruck Kühlmittel-Umschaltventil 2 Kühlmittel-Umschaltventil 1 Kühlmittelpumpe für Niedertemperaturkreislauf |
| SB8 | 10 A | Lambdasonde 1 vor Katalysator Lambdasondenheizung Lambdasonde 1 nach Katalysator Lambdasonde 1 Heizung nach Katalysator NOx-Geber |
| SB9 | 20 A | Zündspulen 1-4 mit Endstufe Heizelement für Kurbelgehäuseentlüftung Automatisches Glühzeitsteuergerät Luftmassenmesser Ladeluftkühlpumpe Magnetventil für Aktivkohlefilter 1 Auslassnockenwellensteuerventil 1 Nockenwellensteuerventil 1 |
| SB10 | 20 A | Steuergerät für Kraftstoffpumpe |
| SB11 | 40 A | Zusatzluftheizelement |
| SB12 | 40 A | Zusatzluftheizelement |
| SB13 | 30 A | Mechatronik für Doppelkupplungsgetriebe Doppelkupplungsgetriebe Zusatzhydraulikpumpe 1 für Getriebeöl Bremskraftverstärker |
| SB14 | 40 A | Relais für beheizte Windschutzscheibe |
| SB15 | 15 A | Hupenrelais |
| SB16 | 10 A | Stromversorgungsrelais Motorkomponente Leistungs- und Steuerelektronik für Elektroantrieb Ladegerät 1 für Hochvoltbatterie |
| SB17 | 7,5 A | Hauptrelais Klemme 30 Spannungsversorgungsrelais Motor-/Motorsteuergerät ABS-Steuergerät Relais für beheizbare Frontscheibe |
| SB18 | 5 A | Batteriemonitor-Steuergerät. Datenbus-Diagnoseschnittstelle |
| SB19 | 30 A | Steuergerät für Wischermotor |
| SB20 | 10 A | Alarmhorn |
| SB21 | 30 A | Relais für beheizte Frontscheibe 2 Mechatronik für Doppelkupplungsgetriebe Doppelkupplungsgetriebe Zusatzhydraulikpumpe 1 für Getriebeöl |
| SB22 | 5 A | Motor-/Motorsteuergerät |
| SB23 | 30 A | Anlasser |
| SB24 | 40 A | Zusatzluftheizelement Bremskraftverstärker |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | 30 A | Beheizbare Windschutzscheibe (nur Modelle mit Batterie hinten) |
| SB33 | 15 A | Mechatronik für Doppelkupplungsgetriebe Doppelkupplungsgetriebe Druckspeicher der Bremsanlage |
| SB34 | 5 A | Bremskraftverstärker Beheizte Windschutzscheibe (Nur Modelle mit Batterie vorne) |
| SB35 | 30 A | Steuergerät für Wischermotor, Klimaanlagenrelais |
| SB36 | - | - |
| SB37 | 20 A | Steuergerät für Standheizung |
| SB38 | - | - |
| SA1 | 125 A | Versorgung für Sicherungshalter C -SC- Sicherungen auf Sicherungshalter C: 2, 14, 22, 31, 38, 41, 46, 51, 53 Relais für Steckdosen Klemme 15 Spannungsversorgungsrelais Kühlerlüfter (nur Modelle mit Batterie hinten) |
| SA2 | 400 A | Generator |
| SA3 | 80 A | Steuergerät für Servolenkung (nur Modelle mit Batterie vorne) |
| SA4 | 80 A | Versorgung für Sicherungshalter C Klemme 30 Sicherungen auf Sicherungshalter C: 1, 3, 15, 21, 23, 28, 43, 45, 50 Steuergerät für Servolenkung (nur Modelle mit Batterie hinten) |
| SA5 | 50 A | Kühlerlüfter Versorgung für Sicherung 4 am Sicherungshalter A Steuergerät für Servolenkung (nur Modelle mit Batterie hinten) |
| R1 | Starterrelais 1 | |
| R2 | Starterrelais 2 | |
| R3 | Hupenrelais | |
| R4 | Relais für hohe Heizleistung (nur Modelle mit Zusatzluftheizung) | |
| R5 | Hauptrelais (nur Modelle mit Benzinmotor) Klemme 30 Spannungsversorgungsrelais (nur Modelle mit Dieselmotor) | |
| R6 | Steuergerät für Glühzeitautomatik (nur Modelle mit Dieselmotor) Steuergerät für Kühlmittelmangelanzeige (nur Modelle mit Hybridantrieb) | |
| R7 | Relais für geringe Heizleistung (nur Modelle mit Zusatzluftheizung) | |
| R8 | Klimaanlagenrelais (nur Modelle mit Hybridantrieb) Relais Motorkomponentenstromversorgung (nur Modelle mit 1,8–2,0l-Benzinmotor) | |
| R9 | Relais 1 für beheizte Windschutzscheibe | |
| R10 | Relais 2 für beheizte Windschutzscheibe |
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum VW Passat
Alle 218 Artikel
Probleme & Mängel
Fehler: Antriebssystem. Bitte Werkstatt aufsuchen. | VW, Seat & Skoda
Inspektion & Service
VW Passat Inspektion zurücksetzen | Service Reset (+ Ölwechsel) | B5, B6, B7, B8
Ratgeber & Anleitungen
Funkschlüssel anlernen: VW, Audi, Seat & Skoda | alte und neue Modelle
Technische Daten
VW Passat: Zahnriemen oder Steuerkette - B5, B6, B7, B8 | TSI, TDI
Probleme & Mängel
Fehler: Wählhebel. Weiterfahrt möglich. Bitte Werkstatt aufsuchen. | VW, Seat & Skoda
Probleme & Mängel
Fehler / Störung "elektrische Parkbremse" | VW, Audi, Seat, Skoda
2 Kommentare
-
H
Harald Brendahl
VW Passat Variant TSI Bj. 2010. Radiowechsel neu Android Radio. Anschlüsse sind für Passat, aber läßt sich nicht über das Zündschloß ein und ausschalten. Was muß ich tun. damit das funktioniert.
Danke -
Antwort der Redaktion
CarWiki-Redaktion
Guten Tag,
bei vielen Nachrüstradios ist das normal. Der Einbau soll so einfach wie möglich sein. Dass es nicht klappt, liegt an der fehlenden Verbindung zur Zündung bzw. dem Kontaktschalter.
Es lässt sich zwar hinkriegen, jedoch ist das sehr zeitaufwendig und kompliziert (Ausbau Zündschloss usw.). Ggf. muss sogar das Lenkrad ausgebaut werden, was aufgrund des Airbags nur Fachleuten gestattet ist.
Viele Grüße
