Das Wichtigste auf einen Blick
- Belegte Sicherungen
- 175
- Einbauorte
- Innenraum, Motorraum
- Baujahre
- 2001 – 2009
Schnellantworten
- Zigarettenanzünder Nr. F30 · 30 A · ZubehörsteckdosenIm Motorraum · Baujahr 2001 bis 2003
- Abblendlicht Nr. F29 · 20 A · Abblendlicht links; Hauptlichtschalter (automatische Beleuchtung); Sch...Im Motorraum · Baujahr 2004 bis 2009 · 12 weitere Treffer
- Scheibenwischer Nr. F9 · 30 A · Wischerschalter; Scheibenwaschpumpe; Scheibenwischermotor.Im Motorraum · Baujahr 2004 bis 2009 · 4 weitere Treffer
- Hupe Nr. F3 · 20 A · Hupen (nur Diesel)Im Motorraum · Baujahr 2004 bis 2009 · 3 weitere Treffer
- Fensterheber Nr. F11 · 20 A · Elektrische Fensterhebermotoren links (vorne und hinten)Im Innenraum · Baujahr 2004 bis 2009 · 5 weitere Treffer
Baujahr wählen
In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jaguar X-Type inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).
Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.
Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).
Belegung Sicherungskasten und Relais Jaguar X-Type | Baujahr 2004 bis 2009
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| F1 | 10 A | Rechte Beleuchtung |
| F2 | 15 A | Nebelscheinwerfer; Hauptlichtschalter. |
| F3 | 20 A | Hupen (nur Diesel) |
| F4 | 10 A | Fernlicht links |
| F5 | 10 A | Kupplung des Klimakompressors |
| F6 | 7,5 A | Lichtmaschine (nur Benzin) |
| F7 | 5 A | Relaisspule der kraftstoffbefeuerten Heizung (nur Diesel) |
| F8 | 30 A | Wischerschalter |
| F9 | 30 A | Wischerschalter; Scheibenwaschpumpe; Scheibenwischermotor. |
| F10 | 15 A | Zündspulen (nur Benzin) |
| F11 | 15 A | Steuergerät für Automatikgetriebe |
| F12 | 7,5 A | Relaisspule Zusatzheizung (nur Diesel) |
| F13 | 5 A | Traktionskontrollsystem (2004-2007); Antiblockiersystem (ABS); Dynamisches Stabilitätskontrollsystem (DSC). |
| F14 | 30 A | Beheizbare Windschutzscheibe auf der linken Seite |
| F15 | 30 A | Beheizbare Windschutzscheibe auf der rechten Seite |
| F 16 | 5 A | Drehzahlregelung des Kühlerlüfters |
| F17 | 10 A | Kraftstoffeinspritzdüsen (nur Benzin); Abgasrückführung; Turboladersteuerung mit variabler Geometrie (nur Diesel). |
| F18 | 10 A | Kanister-Spülventil; Luftmassenmesser; Ansaugkrümmer-Tuning-Ventil; Kanisterschließventil; Vakuummodul (nur Benzin); Tempomatmodul (nur 2,0-Liter-Benziner); Spule des Glühkerzenrelais (nur Diesel). |
| F19 | 10 A | Motorsteuergerät (nur Benzin); Drosselklappenmotorrelais (2,5 l und 3,0 l); Kraftstoffpumpenrelais (2,0-Liter-Benzin). |
| F20 | 30 A | Lambdasondenheizungen B (nur Benzin) |
| 7.5 | Saugrohrventil | |
| F21 | 30 A | Heizgeräte mit Lambdasonde A (nur Benzin) |
| 15 | Luftmassenmesser; Motorsteuergerät (nur Diesel). | |
| F22 | 60 A | Glühkerzen (nur Diesel) |
| F23 | — | — |
| F24 | 30 A | Waschpumpe |
| F25 | — | — |
| F26 | — | — |
| F27 | 15 A | Transit-Relais; Vakuummodul; Batteriebetriebener Schallgeber. |
| F28 | — | — |
| F29 | 20 A | Abblendlicht links; Hauptlichtschalter (automatische Beleuchtung); Scheinwerfer-Nivellierung; Indikator gesetzt. |
| 10 | Linkes Abblendlicht; Scheinwerferschalter (automatische Lampen); Scheinwerfer-Nivellierung; Kombiinstrument (für Dieselmodelle, die nicht mit HID-Scheinwerfern ausgestattet sind). | |
| F30 | 20 A | Abblendlicht rechts |
| 10 | Rechtes Abblendlicht (für Dieselmodelle, die nicht mit HID-Scheinwerfern ausgestattet sind) | |
| F31 | 15 A | Kraftstoffbetriebene Heizung (nur Diesel) |
| F32 | 15 A | Steuergerät für Automatikgetriebe |
| F33 | — | — |
| F34 | 30 A | Anlassermagnet |
| F35 | 5 A | Spule des Zündrelais |
| F36 | 5 A | Motorsteuergerät (nur Benzin) |
| 7.5 | Motorsteuerungsmodul; Batteriesensor an Lichtmaschine (nur Diesel). | |
| F37 | — | — |
| F38 | 20 A | Hupen (nur Benzin) |
| 30 | Standheizung (nur Diesel) | |
| Relais | ||
| R1 | Relais für Fernlicht/Nebelscheinwerfer | |
| R2 | Hupenrelais | |
| R3 | Kupplungsrelais des Klimakompressors | |
| R4 | Relais für Scheibenwischermotor | |
| R5 | Stromverteilung Sicherungskasten Zündrelais | |
| R6 | Relais Scheibenheizung | |
| R7 | EMS-Steuerrelais | |
| R8 | Powerwash-Pumpenrelais | |
| R9 | — | |
| R10 | Relais für Glühkerzen | |
| R11 | Relais für Abblendlicht | |
| R12 | Anlasserrelais (nicht wartungsfähige PCB-Relais) | |
| R13 | Slave-Zündrelais (nicht wartungsfähige PCB-Relais) | |
| R14 | Nicht verwendet (Leiterplattenrelais unbrauchbar) | |
| R15 | 1 A | |

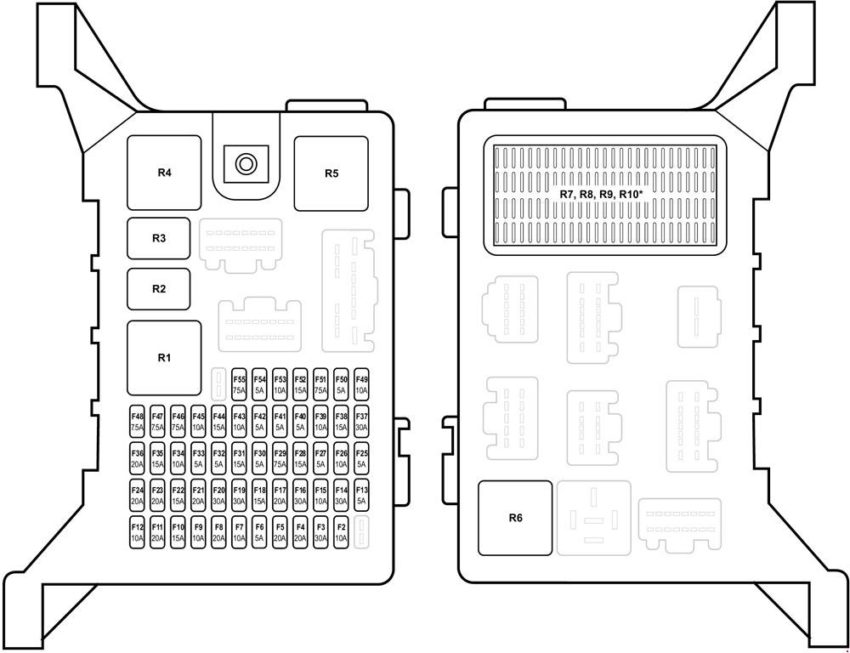

Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| F1 | — | — |
| F2 | 10 A | Instrumententafel; elektrochromer Fehler; Rückfahrlichtschalter; Rücklichter. |
| F3 | 30 A | Verstellmotoren für den Beifahrersitz |
| F4 | 20 A | Zubehöranschlüsse |
| F5 | 20 A | Kombi: Heckwischer |
| F6 | — | — |
| F7 | 10 A | On-Board-Diagnose; Beheizbare Vordersitzmodule; Regenerkennungssystem; JaguarStimme. |
| F8 | 20 A | Beheizbare Vordersitzmodule |
| F9 | 10 A | Fahrersitz-Memory-Funktion |
| F10 | 15 A | Schiebedachmodul; SRX-Antenne. |
| F11 | 20 A | Elektrische Fensterhebermotoren links (vorne und hinten) |
| F12 | 10 A | VICS (Japan); Jaguar- Stimme. |
| F13 | — | — |
| F14 | 30 A | Beheizbare Heckscheibe |
| F15 | 10 A | Beheizte Seitenspiegel |
| F 16 | 30 A | Motoren für die Fahrersitzverstellung |
| F17 | 20 A | Kraftstoffpumpentreibermodul und Relais |
| F18 | 15 A | Kombi: Zubehörfach hinten |
| F19 | 30 A | Anhängerkupplungsmodul; Zubehörsteckdose hinten (nur Kombi). |
| F20 | 30 A | Erstklassiger ICE-Verstärker |
| F21 | 20 A | Elektromotoren für rechte Fensterheber (vorne und hinten) |
| F22 | 15 A | Türschlossmodul |
| F23 | 20 A | Kombi: Waschpumpe hinten |
| F24 | 20 A | Waschwasserpumpe |
| F25 | 5 A | On-Board-Diagnose |
| F26 | 10 A | Tempomat-Kupplungsschalter für manuelles Getriebe; Drehschalter. |
| F27 | 5 A | Berührungssensitiver Bildschirm |
| F28 | 15 A | Zubehörfächer vorne und hinten |
| F29 | 7,5 A | Nebelschlussleuchten |
| F30 | 5 A | Autotelefon, PSE |
| F31 | 15 A | Zündschloss |
| F32 | 5 A | On-Board-Diagnose |
| F33 | 5 A | Einparkhilfe |
| F34 | 10 A | Rückwärtsschalter |
| F35 | 15 A | Gerichtetes Leistungsmodul |
| F36 | 20 A | Drosselklappenmotorrelais (2.5L & 3.0L); Kraftstoffpumpe (nur 2,0-Liter-Benziner). |
| F37 | 30 A | Gebläsemotor der Klimaanlage |
| F38 | 15 A | Externer Lichtschalter |
| F39 | 10 A | HID-Modul; A/C-Steuergerät; Relaisspule des Gebläsemotors. |
| F40 | 5 A | Schiebedachmodul; elektrochromer Spiegel; Elektrische Fensterhebermotoren und -schalter. |
| F41 | 5 A | Beifahrerairbagleuchte; Gewichtssensor Beifahrersitz. |
| F42 | 5 A | Servolenkungsmodul |
| F43 | 10 A | Instrumententafel; Telematikanzeige; ICE-Haupteinheit; Antennenmodul; VICS (Japan); Navigationssystem; Einparkhilfe; JaguarStimme; Autotelefon; Zubehör-Relaisspule. |
| F44 | 15 A | ECU-Navigationssystem; CD-Player; ICE-Haupteinheit. |
| F45 | 10 A | Klimaregler |
| F46 | 7,5 A | Elektrisch anklappbare Außenspiegel |
| F47 | 7,5 A | Beleuchtung links (Parkplatz) |
| F48 | 7,5 A | Beleuchtung rechts (Parkplatz) |
| F49 | 10 A | A/C-Steuergerät; Kabineninnenbeleuchtung; Dachkonsole; Autosensor. |
| F50 | 5 A | Steuergerät für Automatikgetriebe |
| F51 | 7,5 A | Tempomat-Kupplungsschalter für manuelles Getriebe; Bremsschalter. |
| F52 | 15 A | Zündversorgung des Airbagmoduls; Feuerzeug. |
| F53 | 10 A | Zündversorgung des Airbagmoduls |
| F54 | 5 A | Zündstromversorgung der Instrumententafel |
| F55 | 5 A | Kennzeichenbeleuchtung; Handschuhfachbeleuchtung; Armaturenbrett. |
| F56 | — | — |
| Relais | ||
| R1 | Faltbares Spiegelmodul | |
| R2 | Zubehörrelais | |
| R3 | Kombi: Relais für Heckwischermotor | |
| R4 | Gebläsemotorrelais | |
| R5 | Zündrelais des Beifahrer-Sicherungskastens | |
| R6 | Relais für beheizbare Heckscheibe | |
| R7 | 2,5 A | |
| R8 | Nicht verwendet (Leiterplattenrelais unbrauchbar) | |
| R9 | Rückfahrscheinwerfer-Relais (Relais auf der Platine nicht wartungsfähig) | |
| R10 | Batteriesparrelais (nicht wartungsfähige PCB-Relais) | |
Belegung Sicherungskasten und Relais Jaguar X-Type | Baujahr 2001 bis 2003
Sicherungskasten Motorraum
| Nr. | Ampere | Beschreibung |
| F1 | 20 A | Abblendlicht, HID-Relais (High Intensity Light). |
| F2 | 50 A | Stromversorgung des Zündrelais |
| F3 | 60 A | Abs |
| F4 | 30 A | Relais für Heckscheibenheizung, beheizbare Spiegel |
| F5 | 30 A | Hilfsvakuumpumpe; Getriebesteuermodul. |
| F6 | 30 A | Heizungsgebläserelais |
| F7 | 50 A | Stromversorgung des Sicherungskastens im Fahrgastraum |
| F8 | 80 A | Lüftermodul |
| F9 | 50 A | Leistungsrelais des Motormanagementsystems; Scheinwerferwaschanlage. |
| F10 | 20 A | Scheinwerferreinigungsrelais |
| F11 | — | — |
| F12 | — | — |
| F13 | 30 A | Beheizbare Windschutzscheibe auf der rechten Seite |
| F14 | — | — |
| F15 | 30 A | Beheizbare Windschutzscheibe auf der linken Seite |
| F 16 | 20 A | Abblendlicht links; Tagfahrlicht (DTRL); Automatische Lichter. |
| F17 | 20 A | Abblendlicht rechts; HID-Leuchten. |
| F18 | 20 A | Stromversorgung des Drosselklappenmotors (2,5 l und 3,0 l); Kraftstoffpumpe (2,0 l). |
| F19 | 15 A | 2002-2003: Scheibenwaschpumpe; Regenerkennungssystem. |
| F20 | 5 A | Navigationsanzeige |
| F21 | 15 A | Seitliche (Park-) Lichter |
| F22 | 20 A | Zubehörrelais |
| F23 | 10 A | Kupplungsrelais des Klimakompressors |
| F24 | 15 A | Macht Türschloss |
| F25 | 15 A | Blinker (GEM) |
| F26 | 15 A | Hupenrelais |
| F27 | 10 A | Getriebesteuermodul, Transitrelais |
| F28 | 30 A | 2001-2002: Zündschloss |
| 15 | 2002-2003: Zündschloss | |
| F29 | 30 A | Anlasser |
| F30 | 30 A | Zubehörsteckdosen |
| F31 | 10 A | Spule des Motormanagement-Relais |
| F32 | 5 A | Motorsteuerung |
| F33 | 20 A | 2001: Drosselklappenmotorrelais |
| F34 | — | — |
| F35 | — | EMS-Diodenrelais |
| F36 | 10 A | Kanister-Spülventil; Kanisterschließventil; Luftmassenmesser; Drosselklappenmotorrelais; Washer-Relais-Spule; A/C-Relaisspule; Tempomatmodul. |
| F37 | 15 A | Motormanagementsystem; Lüfterdrehzahlregler; Geschwindigkeitsregler. |
| F38 | 30 A | Sauerstoffsensorheizungen |
| F39 | 5 A | Variable Einlassventile |
| F40 | 15 A | 2002-2003 : Steuergerät für Automatikgetriebe |
| F41 | 10 A | Injektoren |
| F42 | 30 A | Lambdasondenheizungen B |
| Relais | ||
| R1 | 40 A | Scheibenwischer |
| R2 | 70 A | Beheizbare Frontscheibe |
| R3 | 20 A | Horn |
| R4 | 20 A | Zubehör |
| R5 | 20 A | Scheinwerferwaschanlage |
| R6 | 20 A | Kupplung des Klimakompressors |
| R7 | 70 A | Motormanagementsystem |
| R8 | 20 A | Getriebesteuermodul |
| R9 | 40 A | Abblendlicht/HID |
| R10 | 40 A | Anlasser |
| R11 | 20 A | Drosselmotor (2,5/3,0 l); Kraftstoffpumpe (2,0 l). |
Sicherungskasten Innenraum
| Nr. | Ampere | Beschreibung |
| F60 | 20 A | Elektrische Fensterheber links |
| F61 | 20 A | Elektrische Fensterheber rechts |
| F62 | 10 A | 2001: Nebelschlussleuchten |
| 7.5 | 2002-2003: Nebelschlussleuchten | |
| F63 | 10 A | 2001: Standlicht vorne rechts; Seitenmarkierungsleuchten; Rücklichter hinten. |
| 7.5 | 2002-2003: Standlicht vorne rechts, Seitenmarkierung, Rücklichter. | |
| F64 | 10 A | 2001: Linke Seite – vorderes Positionslicht, Seitenkonturen, hintere Rücklichter |
| 7.5 | 2002-2003: Linke Seite – vorderes Positionslicht, Seitenkonturen, hintere Rücklichter | |
| F65 | — | — |
| F66 | 30 A | Linker Sitzschalter; Heizmodul; Lumbalpumpe (2002-2003). |
| F67 | 5 A | Batteriefehleranzeige; Transit-Relais; HID/Dip-Relais; Steuerung einer zusätzlichen Vakuumpumpe; Steuergerät für Automatikgetriebe (2002-2003). |
| F68 | 15 A | Feuerzeug |
| F69 | 10 A | Telematik-Display (2002-2003); Autoradio; Antennenmodul; Navigationsmodul; VICS (Japan); Tuner (2001); Sprachmodul (2001-2002); Einparkhilfe; Premium-Verstärkersystem 1; Telefon; Telefon-Power-Modul; Kombiinstrument; PATS-Modul. |
| F70 | 30 A | Rechte Sitzschalter; Heizmodul, Lendenpumpe (2002-2003). |
| F71 | 15 A | VICS (Japan); Sprachmodul; Telefon-Transceiver; Hörer. |
| F72 | 15 A | Steuergerät; CD-Player; Elektronisches Navigationssteuermodul; Jaguar-Diagnosestecker/OBD2-Stecker. |
| F73 | 15 A | Schiebedacheinheit/-modul |
| F74 | 15 A | Kombiinstrument; Erstklassiger ICE-Verstärker. |
| F75 | 10 A | 2001: Klappspiegel; Echolot; A/C-Steuergerät. |
| 7.5 | 2002-2003: Spiegelklappmodul; Echolot; ECU-Klimaanlage | |
| F76 | — | — |
| F77 | 10 A | 2001: Waschpumpe; Regensensor. |
| 7.5 | 2002-2003: Beheizbare Sitzmodule links und rechts | |
| F78 | 5 A | Telefonleistung; Jaguar -Telematik (2001-2002). |
| F79 | 10 A | Rücklichter; Rückfahrlichtschalter; Einparkhilfe beim Rückwärtsfahren; elektrochromer Spiegel; Indikator gesetzt. |
| F80 | 10 A | 2001: Parksperre; Heizungsschalter; OBD2; Gebläserelais. |
| 7.5 | 2002-2003: Parksperre; Heizungsschalter; OBD2; Gebläserelais. | |
| F81 | 20 A | Steuergerät Kraftstoffpumpe (2,5/3,0 l); Kraftstoffpumpenrelais (2,0 l). |
| F82 | 20 A | 2001: Rückfahrscheinwerfer für Schaltgetriebe; Variable Servolenkung; Generator; TCM. |
| 10 | 2002-2003: Variable Servolenkung; Generator; Nur Schaltgetriebe: (Rückfahrscheinwerfer, Rückfahrlichtschalter, Einparkhilfe beim Einparken, elektrochromer Spiegel, Kombiinstrument) | |
| F83 | 10 A | 2001: Beheizbare Sitzmodule links und rechts |
| F84 | 5 A | Kombiinstrument; Beifahrer-Frontairbagleuchte; Sitzgewichtssensor. |
| F85 | 10 A | 2001: Rechtes Fernlicht |
| 7.5 | 2002-2003: Rechtes Fernlicht | |
| F86 | 10 A | 2001: Fernlicht links |
| 7.5 | 2002-2003: Linkes Fernlicht | |
| F87 | 15 A | Nebelscheinwerfer; Hauptlichtschalter. |
| F88 | — | — |
| F89 | — | — |
| F90 | 15 A | 2001: Beleuchtung Tempomat. |
| 7.5 | 2002-2003: Beleuchtung; Tempomat. | |
| F91 | 10 A | Schiebedach; elektrochromer Spiegel; Elektrische Fensterheber; Elektrische Spiegel (2002-2003). |
| F92 | 10 A | Tempomatschalter für manuelles Getriebe; Zündspulen; Drehschalter Automatikgetriebe. |
| F93 | 30 A | Scheibenwischer |
| F94 | 20 A | HID-Modul |
| F95 | 10 A | Airbagmodul |
| F96 | 10 A | 2001: ABS-Modul |
| 7.5 | 2002-2003: ABS-Modul | |
| F97 | 10 A | 2001: Handschuhfachbeleuchtung; Kombiinstrumentbeleuchtung; Kennzeichenbeleuchtung. |
| 7.5 | 2002-2003: Handschuhfachbeleuchtung; Kombiinstrumentbeleuchtung; Kennzeichenbeleuchtung. | |
| F98 | 10 A | Spiegelheizkörper |
| F99 | 10 A | Kofferraumbeleuchtung; Fußraumbeleuchtung; Pfützenbeleuchtung; Kosmetikspiegelbeleuchtung; Innenbeleuchtung; Klimaanlagen-Steuergerät; Dachkonsole. |
| Relais | ||
| R15 | 20 A | Relais für Fernlicht/Nebelscheinwerfer |
| R16 | 20 A | — |
| R17 | 20 A | Rücklichter |
| R18 | 70 A | Zündrelais |
| R19 | 40 A | Relais für beheizbare Heckscheibe |
| R20 | 40 A | Gebläserelais |
| R21 | 20 A | Batteriesparrelais |
Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!
CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!
Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug
Gut zu wissen
So wechseln Sie eine Sicherung
- 1 Zündung und alle Verbraucher ausschalten.
- 2 Deckel des Sicherungskastens abnehmen – der Sicherungszieher steckt meist darin.
- 3 Sicherung prüfen: Ist der Metallsteg im Sichtfenster durchgebrannt, ist sie defekt.
- 4 Nur eine Sicherung mit derselben Ampere-Zahl einsetzen – die Farbe hilft.
Farbcode der Flachsicherungen
- 5 A
- 7,5 A
- 10 A
- 15 A
- 20 A
- 25 A
- 30 A
- 40 A
Brennt die neue Sicherung gleich wieder durch, liegt meist ein Kurzschluss vor. Dann sollte eine Werkstatt die Ursache suchen.
Mehr zum Jaguar X-type
Alle 79 Artikel
Inspektion & Service
Jaguar X-type Service Reset | Inspektion & Ölwechsel zurücksetzen
Probleme & Mängel
Jaguar X-Type Kofferraum Notentriegelung | Heckklappe geht nicht auf
Probleme & Mängel
Die ESP Lampe im Jaguar X-Type leuchtet (Störung) | Ursachen & Kosten
Technische Daten
Jaguar X-Type - Zahnriemen oder Steuerkette - Alle Modelle in der Tabelle
Probleme & Mängel
Jaguar X-Type: startet nicht | Warum springt er nicht an | Gründe & Lösungen
Ratgeber & Anleitungen
Nachrüsten von CarPlay & Android Auto am Jaguar X-Type | alle Baureihen
Ergänzungen, Fragen, Kommentare und Erfahrungen
Noch keine Kommentare. Ihre Erfahrung mit diesem Fahrzeug hilft anderen Lesern.
