Kia Optima: Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug | Tabelle der Belegung + Amperezahl

Bild: Vauxford2 – CC BY-SA 4.0, Link

Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Kia Optima inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Kia Optima | Baujahr 2016-2019

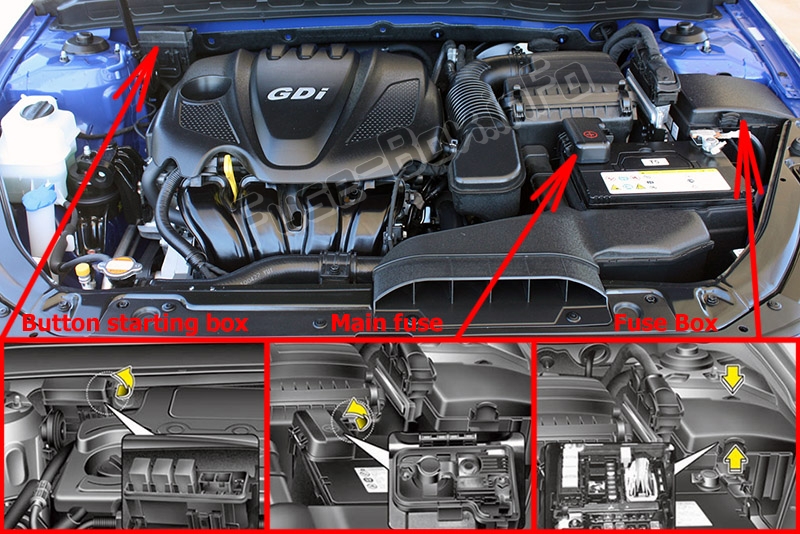

Position des Sicherungskastens im Armaturenbrett & Motorraum



Batterieklemme (Hauptsicherung)



Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Sicherungskastendiagramm Armaturenbrett (Version 1, 2016)

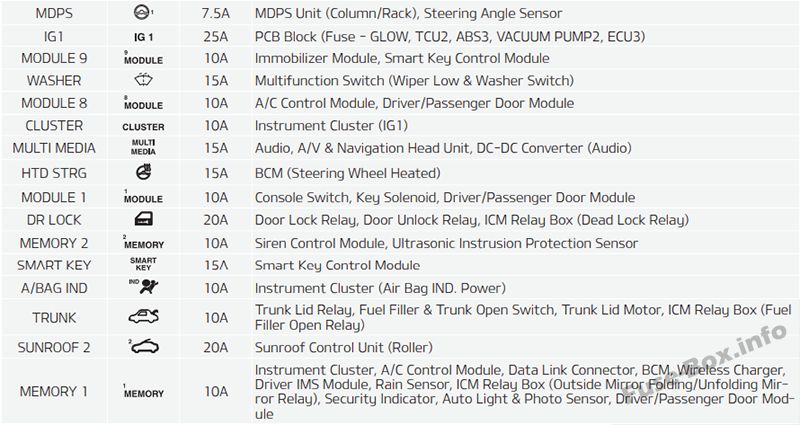

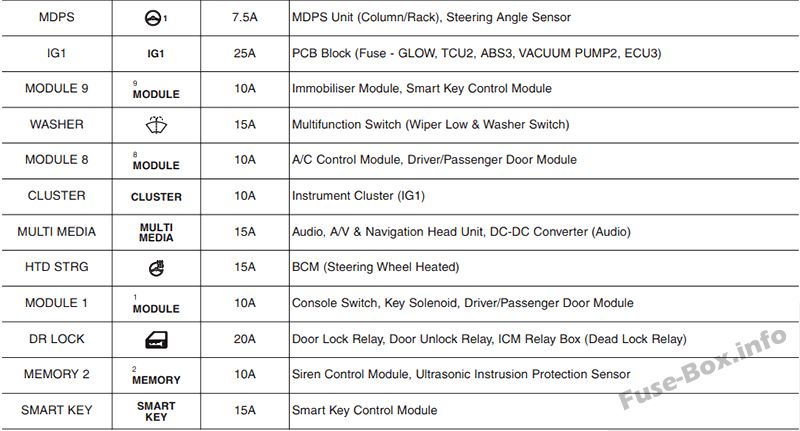

Belegung der Sicherungen im Instrumentenbrett (Version 1, 2016)

Name	Ampere	Funktion
MODUL 7	10 A	Rundumsichteinheit, Steuermodul für die vordere Sitzbelüftung, Steuermodul für die vordere Sitzheizung, Steuermodul für die hintere Sitzheizung
MODUL 5	10 A	A/C-Steuermodul, elektrochromer Spiegel, Crashpad-Schalter, Scheinwerfer links/rechts, Modul für automatische Scheinwerfer-Nivellierung, A/V- und Navigationskopfeinheit, Tankdeckel- und Kofferraumöffnungsschalter, Schalthebelanzeige, Fahrer-IMS-Modul, Fahrer-IMS-Modul, Steuermodul für die Sitzbelüftung vorn, Steuermodul für die Sitzheizung vorn, Steuermodul für die Sitzheizung hinten
MODUL 6	10 A	BCM, Smart-Key-Steuermodul
Klimaanlage	10 A	A/C-Steuermodul, E/R-Anschlussblock (Gebläserelais)
START	10 A	ICM-Relaisbox (Einbruchalarmrelais) Getriebebereichsschalter, PCM (G4KH/G4KJ)
EINE TASCHE	15A	SRS-Steuermodul, Insassenerkennung
MODUL 3	10 A	BCM, ATM-Schalthebel, Bremslichtschalter, DBL-Einheit, Tastatur, A/C-Steuermodul
MODUL 4	10 A	Konsolenschalter, Radar zur Erkennung des toten Winkels links/rechts, intelligente Geschwindigkeitsregelung, AEB-Modul, Spurhalteassistent-Modul
INNENLEUCHTE	10 A	Kofferraumlampe, Zündschlüssel III. & Türwarnschalter, Handschuhfachleuchte, Fahrer-/Beifahrer-Smart-Key-Außengriff, Schalter für die vordere Kosmetikleuchte links/rechts, Lampe der Dachkonsole, mittlere Innenraumleuchte, mittlere persönliche Leuchte, hintere persönliche Leuchte links/rechts, Fahrer-/Beifahrer-Abnutzungsleuchte
MDPS	10 A	MDPS-Einheit (Säule/Gestell), Lenkwinkelsensor
IG1	25A	PCB-Block (Sicherung – TCU 2, ABS 3, ECU 3, VAKUUMPUMPE 2)
MODUL 9	10 A	Wegfahrsperrenmodul, Smart-Key-Steuermodul
WASCHMASCHINE	15A	Multifunktionsschalter (Schalter für Wischerstand niedrig und Waschanlage)
MODUL 8	10 A	A/C-Steuermodul, Fahrer-/Beifahrertürmodul
CLUSTER	10 A	Kombiinstrument (IG1)
MULTIMEDIA	15A	Audio-, A/V- und Navigationskopfeinheit, Tastatur
Beheizte Lenkung	15A	BCM (Lenkrad beheizt)
MODUL 1	10 A	Konsolenschalter, Schlüsselmagnetventil, Fahrer-/Beifahrertürmodul
DR-SPERRE	20A	Türverriegelungsrelais, Türentriegelungsrelais
SMARTER SCHLÜSSEL	15A	Smart-Key-Steuermodul
A/BAG IND	10 A	Kombiinstrument (Airbag IND. Power)
STAMM	10 A	Kofferraumdeckel-Relais, Tankdeckel- und Kofferraum-Offen-Schalter, Kofferraumdeckel-Motor, ICM-Relaiskasten (Tankdeckel-Offen-Relais)
SONNENDACH 2	20A	Schiebedach-Steuergerät (Rolle)
SPEICHER 1	10 A	Kombiinstrument, A/C-Steuermodul, Datenverbindungsanschluss, BCM, kabelloses Ladegerät, Fahrer-IMS-Modul, Regensensor, ICM-Relaisbox (Relais zum An-/Ausklappen des Außenspiegels), Sicherheitsanzeige, automatischer Licht- und Fotosensor, Fahrer/Beifahrer Türmodul, elektrochromer Spiegel
S/HEIZUNG RR	25A	Steuermodul für die Rücksitzheizung
SONNENDACH 1	20A	Schiebedach-Steuergerät (Glas)
S/HEIZUNG FRT	25A	Steuermodul für die Sitzbelüftung vorn, Steuermodul für die Sitzheizung vorn
MODUL 2	10 A	Audio-, A/V- und Navigationskopfeinheit, Tastatur, Rundumsichteinheit, Verstärker, elektrischer Außenspiegelschalter, Smart-Key-Steuermodul, BCM, kabelloses Ladegerät, hinteres USB-Ladegerät Nr. 1/Nr. 2, E/R-Anschlussblock (Steckdose). Relais)
P/FENSTER RH	25A	Fensterheber-Relais rechts, Fensterheber-Schalter hinten rechts, Fensterheber-Hauptschalter, Beifahrer-Sicherheits-Fensterhebermodul
P/SEAT-PASS	25A	Manueller Schalter für den Beifahrersitz, Walk-In-Relaismodul, Endschalter für die Neigung des Beifahrersitzes
AMPERE	25A	AMP (JBL)
BREMSSCHALTER	10 A	Bremslichtschalter, Wegfahrsperrenmodul, Smart-Key-Steuermodul, Start-/Stopp-Knopfschalter
P/FENSTER LINKS	25A	Fensterheber-Relais links, Fensterheber-Schalter hinten links, Fensterheber-Hauptschalter, Fensterheber-Sicherheitsmodul für den Fahrer
P/SEAT DRV	30A	Manueller Fahrersitzschalter, Fahrer-IMS-Modul
STECKDOSE	20A	Vordere Steckdose Nr. 1, vorderer Zigarettenanzünder und Steckdose Nr. 2

Armaturenbrett (Version 2)

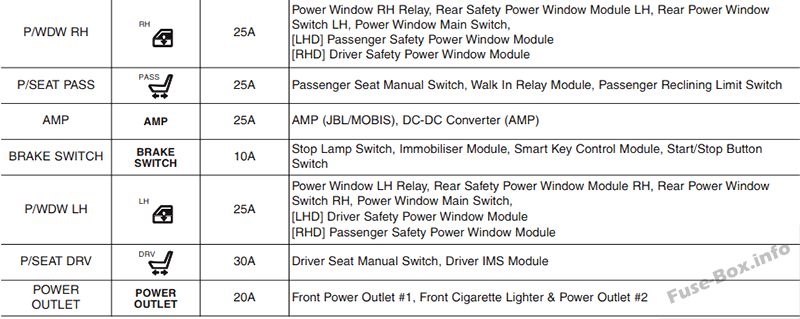

Belegung der Sicherungen im Armaturenbrett (Version 2, 2016)







Motorraum (Version 1)

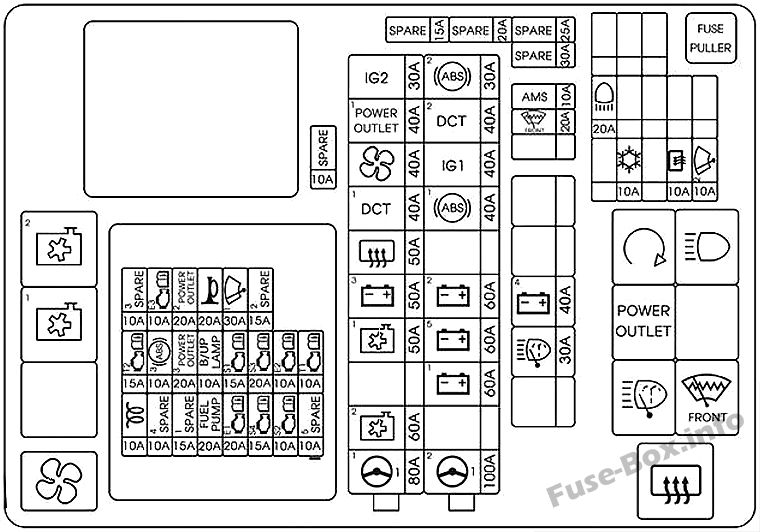

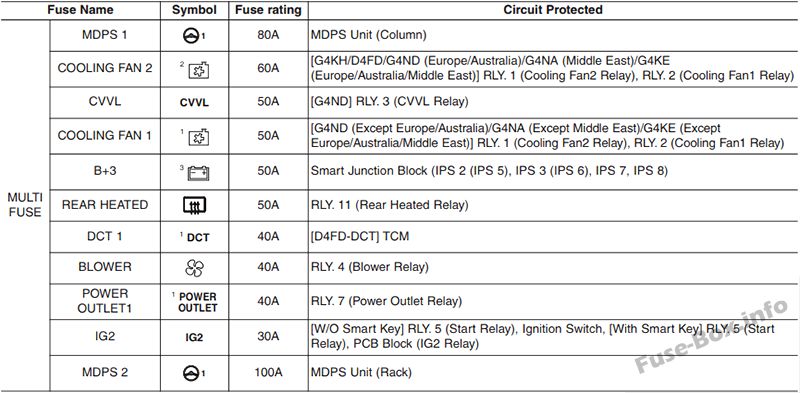

Belegung der Sicherungen im Motorraum (Version 1, 2016)

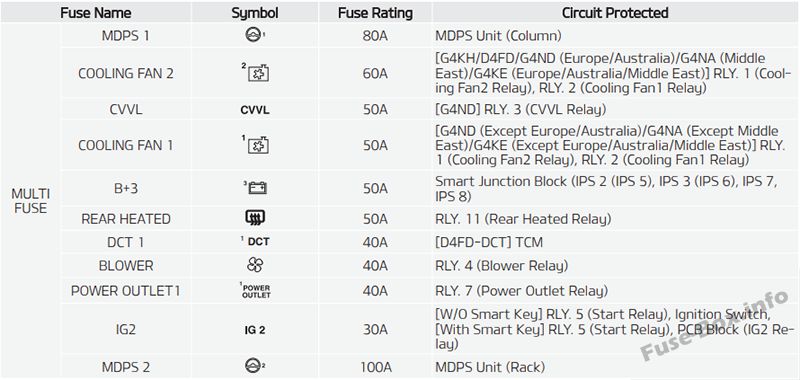

Name	Ampere	Funktion
MEHRFACHSICHERUNGEN:
MDPS 1	80A	MDPS-Einheit (Spalte)
KÜHLVENTILATOR 2	60A	Kühlgebläse1-Relais, Kühlgebläse2-Relais
KÜHLVENTILATOR 1	50A	Kühlgebläse1-Relais
B+ 3	50A	Smart Junction Block (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8)
HINTEN BEHEIZT	50A	Beheiztes Relais hinten
DCT1	40A	TCM
GEBLÄSE	40A	Gebläserelais
STROMANSCHLUSS 1	40A	Steckdosenrelais
IG2	30A	Startrelais, Zündschalter, Startrelais, Leiterplattenblock (IG2-Relais)
MDPS 2	100A	MDPS-Einheit (Rack)
B+1	60A	Intelligenter Verbindungsblock (Sicherung – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, TRUNK)
B+5	60A	Leiterplattenblock (Motorsteuerrelais, Sicherung -TCU1, ECU2, KRAFTSTOFFPUMPE, HUPE, WISCHER1)
B+2	60A	Smart Junction Block (IPS 1, IPS 4, Sicherung – AMP, S/HEATER FRT)
ABS 1	40A	ESC-Modul
IG1	40A	Zündschalter, Leiterplattenblock (IG1/ACC-Relais)
Punkt 2	40A	TCM
ABS 2	30A	ESC-Modul, Mehrzweck-Prüfstecker
SICHERUNGEN:
B+4	40A	Smart Junction Block (Leckstrom-Autocut-Gerät-Sicherung – INNENLEUCHTE, SPEICHER1, MULTIMEDIEN, Sicherung – TÜRSCHLOSS, MODUL 1, SMART KEY, BREMSSCHALTER)
E-CVVT 1	40A	E-CVVT-Relais
VAKUUMPUMPE 1	20A	Vakuumpumpe
ENTEISER	20A	Enteisungsrelais
AMS	10 A	Batteriesensor
E-CVVT 2	20A	PCM
Klimaanlage	10 A	A/C-Steuermodul
E-CVVT 3	20A	PCM
BEHEIZTER SPIEGEL	10 A	A/C-Steuermodul, elektrischer Außenspiegel für Fahrer/Beifahrer, ECM
WISCHER 2	10 A	BCM, PCM/ECM
H/LAMPE HI	20A	Scheinwerfer-HI-Relais
BENZINPUMPE	20A	Kraftstoffpumpenrelais
1 ECU	20A	PCM/ECM
SENSOREN 2	10 A	E/R-Anschlussblock (Kraftstoffpumpenrelais, Kühlgebläse-1/2-Relais) Ölregelventil (Auslass), Spülungssteuermagnetventil, Variables Einlassmagnetventil, Kanisterschließventil Ölregelventil (Auslass), Spülsteuermagnetventil, RCV-Steuermagnetventil, Kanisterschließventil Ölsteuerventil Nr. 1/Nr. 2, Spülsteuermagnetventil, RCV-Steuermagnetventil, Kanisterschließventil
TCU 2	15A	Getriebebereichsschalter, TCM
ABS 3	10 A	ESC-Modul, Mehrzweck-Prüfstecker
STROMANSCHLUSS 3	20A	Hintere Steckdose
B/UP-LAMPE	10 A	PCM/TCM, Getriebebereichsschalter, Audio, elektrochromer Spiegel, hintere Kombinationsleuchte (IN) links/rechts
SENSOR 1	15A	Sauerstoffsensor (oben/unten)
ZÜNDSPULE	20A	Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4
ECU 2	10 A	PCM/ECM
TCU 1	10 A	PCM/TCM
VAKUUMPUMPE 2	10 A	Vakuumpumpe, Vakuumschalter
3 ECU	10 A	PCM/ECM
STROMANSCHLUSS 2	20A	Vordere Steckdose Nr. 1
HORN	20A	Hupenrelais, ICM-Relaisbox (Einbruchalarm-Hupenrelais)
WISCHER 1	30A	Wischer-Leistungsrelais

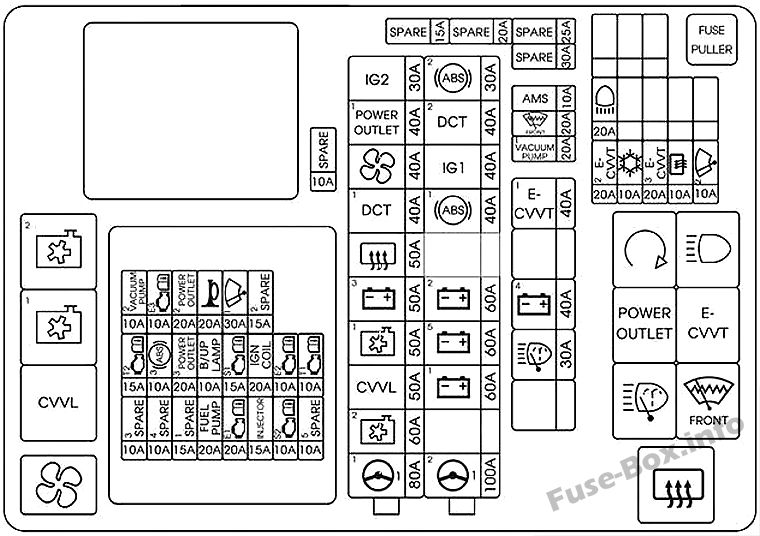

Motorraum (Version 2)

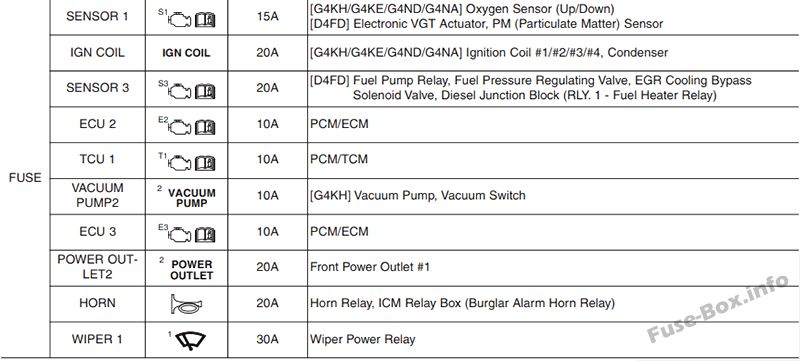

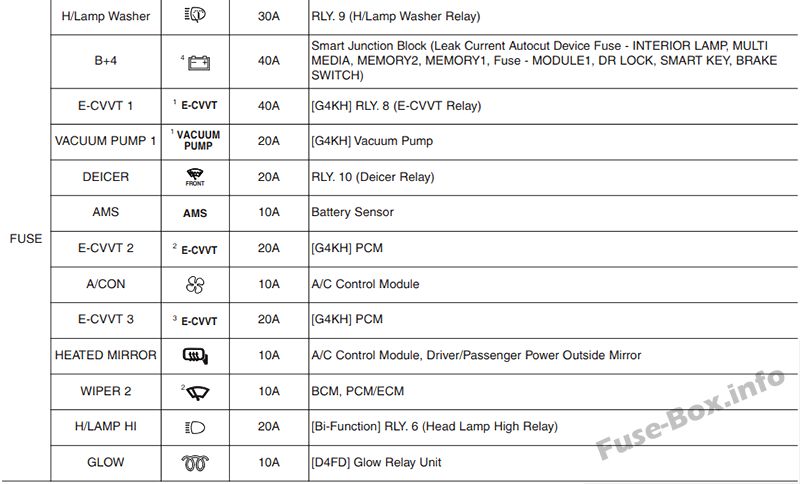

Belegung der Sicherungen im Motorraum (Version 2, 2016)









Motorraum (Diesel)

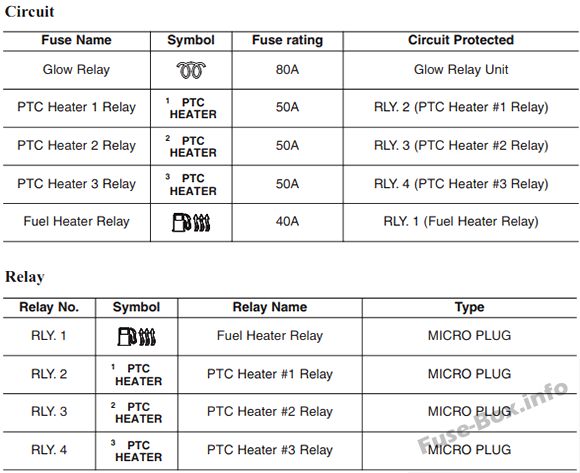

Belegung der Sicherungen im Motorraum (Dieselmotor, 2016)









Motorraum (Dieselmotor, Beifahrerseite)

Belegung der Sicherungen im Motorraum (Dieselmotor, Beifahrerseite 2016)

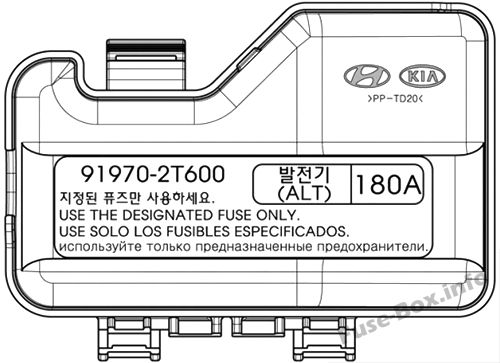

Batteriepolabdeckung (Hauptsicherung)

Armaturenbrett (2017)

Limousine



Kombi

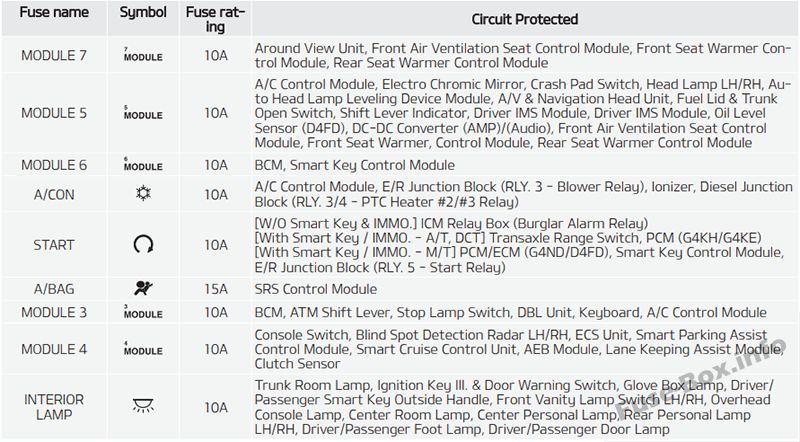

Belegung der Sicherungen im Armaturenbrett (2017)







Motorraum

Limousine, Benziner



Limousine, Diesel



Kombi, Benzin



Kombi, Diesel

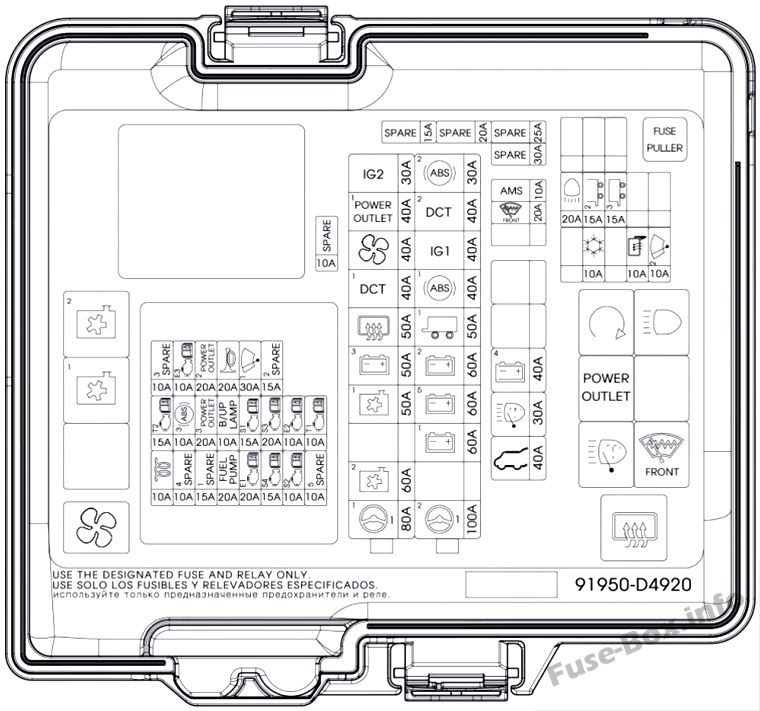

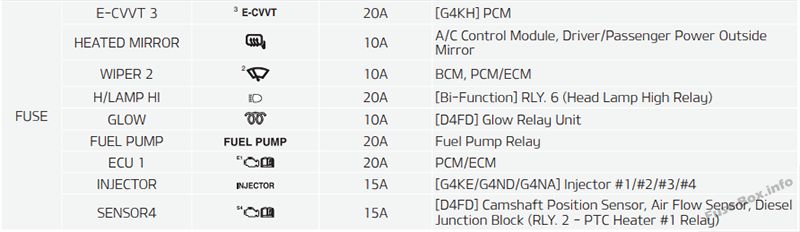

Belegung der Sicherungen im Motorraum (2017)









Motorraum (Diesel, Beifahrerseite)

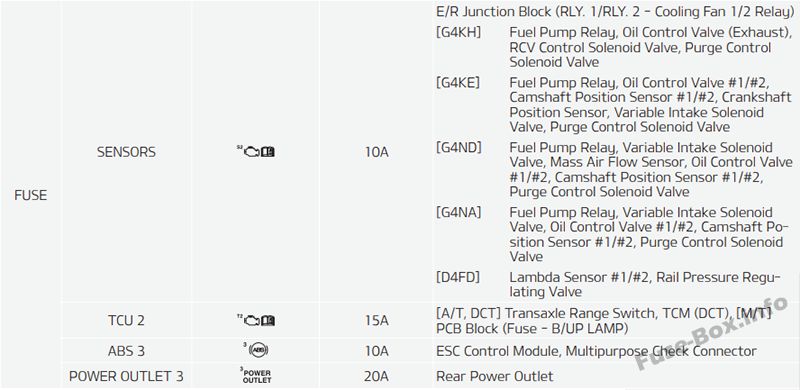

Belegung der Sicherungen im Motorraum (Dieselmotor, Beifahrerseite 2017)

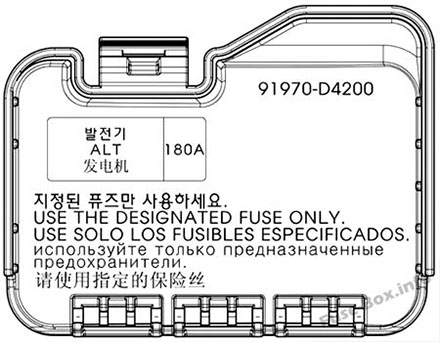

Batteriepolabdeckung (Hauptsicherung)

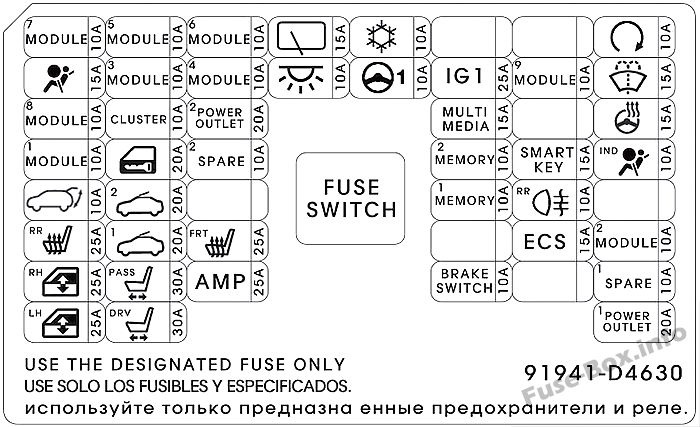

Armaturenbrett (2018, 2019)

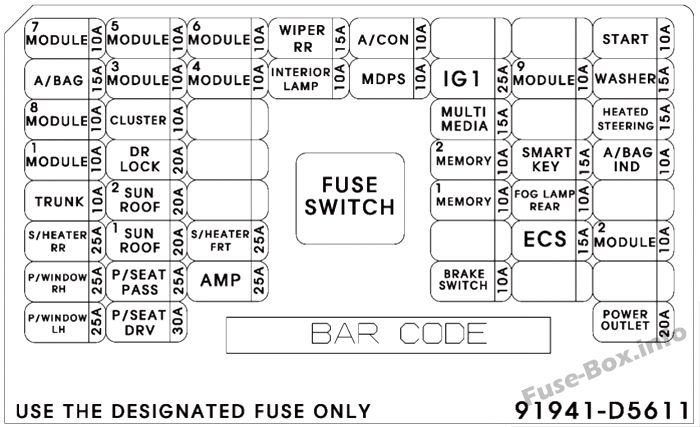

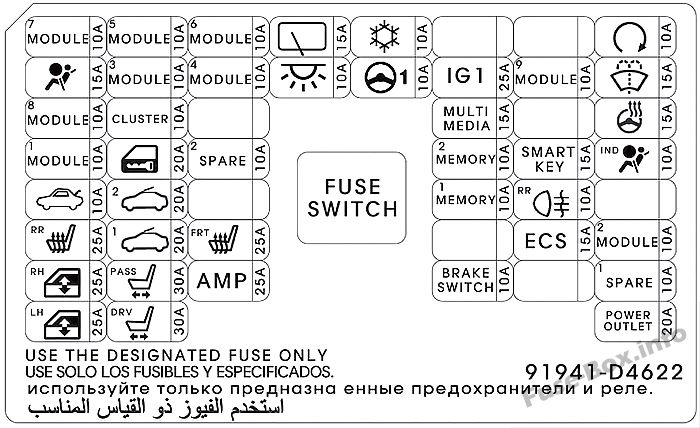

Belegung der Sicherungen im Armaturenbrett (2018, 2019)

Name	Ampere	Funktion
MODUL 7	10 A	Rundumsichteinheit, Steuermodul für die vordere Sitzbelüftung, Steuermodul für die vordere Sitzheizung, Steuermodul für die hintere Sitzheizung
MODUL 5	10 A	A/C-Steuermodul, elektrochromer Spiegel, Crashpad-Schalter, Scheinwerfer links/rechts, Modul für automatische Scheinwerfer-Nivellierung, A/V- und Navigationskopfeinheit, Tankdeckel- und Kofferraumöffnungsschalter, Schalthebelanzeige, Fahrer-IMS-Modul, Fahrer-IMS-Modul, Steuermodul für die Sitzbelüftung vorn, Steuermodul für die Sitzheizung vorn, Steuermodul für die Sitzheizung hinten
MODUL 6	10 A	BCM, Smart-Key-Steuermodul
Klimaanlage	10 A	A/C-Steuermodul, E/R-Anschlussblock (Gebläserelais)
START	10 A	ICM-Relaisbox (Einbruchalarmrelais) Getriebebereichsschalter, PCM (G4KH/G4KJ)
EINE TASCHE	15A	SRS-Steuermodul, Insassenerkennung
MODUL 3	10 A	BCM, ATM-Schalthebel, Bremslichtschalter, DBL-Einheit, Tastatur, A/C-Steuermodul
MODUL 4	10 A	Konsolenschalter, Radar zur Erkennung des toten Winkels links/rechts, intelligente Geschwindigkeitsregelung, AEB-Modul, Spurhalteassistent-Modul
INNENLEUCHTE	10 A	Kofferraumlampe, Zündschlüssel III. & Türwarnschalter, Handschuhfachleuchte, Fahrer-/Beifahrer-Smart-Key-Außengriff, Schalter für die vordere Kosmetikleuchte links/rechts, Lampe der Dachkonsole, mittlere Innenraumleuchte, mittlere persönliche Leuchte, hintere persönliche Leuchte links/rechts, Fahrer-/Beifahrer-Abnutzungsleuchte
MDPS	10 A	MDPS-Einheit (Säule/Gestell), Lenkwinkelsensor
IG1	25A	PCB-Block (Sicherung – TCU 2, ABS 3, ECU 3, VAKUUMPUMPE 2)
MODUL 9	10 A	Wegfahrsperrenmodul, Smart-Key-Steuermodul
WASCHMASCHINE	15A	Multifunktionsschalter (Schalter für Wischerstand niedrig und Waschanlage)
MODUL 8	10 A	A/C-Steuermodul, Fahrer-/Beifahrertürmodul
CLUSTER	10 A	Kombiinstrument (IG1)
MULTIMEDIA	15A	Audio-, A/V- und Navigationskopfeinheit, Tastatur
Beheizte Lenkung	15A	BCM (Lenkrad beheizt)
MODUL 1	10 A	Konsolenschalter, Schlüsselmagnetventil, Fahrer-/Beifahrertürmodul, BCM
DR-SPERRE	20A	Türverriegelungsrelais, Türentriegelungsrelais
SMARTER SCHLÜSSEL	15A	Smart-Key-Steuermodul
A/BAG IND	10 A	Kombiinstrument (Airbag IND. Power)
STAMM	10 A	Kofferraumdeckel-Relais, Tankdeckel- und Kofferraum-Offen-Schalter, Kofferraumdeckel-Motor, ICM-Relaiskasten (Tankdeckel-Offen-Relais)
SONNENDACH 2	20A	Schiebedach-Steuergerät (Rolle)
SPEICHER 1	10 A	Kombiinstrument, A/C-Steuermodul, Datenverbindungsanschluss, kabelloses Ladegerät, Fahrer-IMS-Modul, Regensensor, ICM-Relaisbox (Relais zum An-/Ausklappen des Außenspiegels), Sicherheitsanzeige, automatischer Licht- und Fotosensor, Fahrer-/Beifahrertürmodul , Elektrochromer Spiegel
S/HEIZUNG RR	25A	Steuermodul für die Rücksitzheizung
SONNENDACH 1	20A	Schiebedach-Steuergerät (Glas)
S/HEIZUNG FRT	25A	Steuermodul für die Sitzbelüftung vorn, Steuermodul für die Sitzheizung vorn
MODUL 2	10 A	Audio-, A/V- und Navigationskopfeinheit, Tastatur, Rundumsichteinheit, Verstärker, elektrischer Außenspiegelschalter, Smart-Key-Steuermodul, BCM, kabelloses Ladegerät, hinteres USB-Ladegerät Nr. 1/Nr. 2, E/R-Anschlussblock (Steckdose). Relais)
P/FENSTER RH	25A	Fensterheber-Relais rechts, Fensterheber-Schalter hinten rechts, Fensterheber-Hauptschalter, Beifahrer-Sicherheits-Fensterhebermodul
P/SEAT-PASS	25A	Manueller Schalter für den Beifahrersitz, Walk-In-Relaismodul, Endschalter für die Neigung des Beifahrersitzes
AMPERE	25A	AMP (JBL)
BREMSSCHALTER	10 A	Bremslichtschalter, Wegfahrsperrenmodul, Smart-Key-Steuermodul, Start-/Stopp-Knopfschalter
P/FENSTER LINKS	25A	Fensterheber-Relais links, Fensterheber-Schalter hinten links, Fensterheber-Hauptschalter, Fensterheber-Sicherheitsmodul für den Fahrer
P/SEAT DRV	30A	Manueller Fahrersitzschalter, Fahrer-IMS-Modul
STECKDOSE	20A	Vordere Steckdose Nr. 1, vorderer Zigarettenanzünder und Steckdose Nr. 2

Motorraum

Belegung der Sicherungen im Motorraum (2018, 2019)

Name	Ampere	Funktion
MEHRFACHSICHERUNGEN:
MDPS 1	80A	MDPS-Einheit (Spalte)
KÜHLVENTILATOR 2	60A	Kühlgebläse1-Relais, Kühlgebläse2-Relais
KÜHLVENTILATOR 1	50A	Kühlgebläse1-Relais
B+ 3	50A	Smart Junction Block (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8)
HINTEN BEHEIZT	50A	Beheiztes Relais hinten
DCT1	40A	TCM
GEBLÄSE	40A	Gebläserelais
STROMANSCHLUSS 1	40A	Steckdosenrelais
IG2	30A	Startrelais, Zündschalter, Startrelais, Leiterplattenblock (IG2-Relais)
MDPS 2	100A	MDPS-Einheit (Rack)
B+1	60A	Intelligenter Verbindungsblock (Sicherung – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, TRUNK)
B+5	60A	Leiterplattenblock (Motorsteuerrelais, Sicherung – TCU1, ECU2, KRAFTSTOFFPUMPE, HUPE, WISCHER1)
B+2	60A	Smart Junction Block (IPS 1, IPS 4, Sicherung – AMP, S/HEATER FRT)
ABS 1	40A	ESC-Modul
IG1	40A	Zündschalter, Leiterplattenblock (IG1/ACC-Relais)
DCT 2	40A	TCM
ABS 2	30A	ESC-Modul, Mehrzweck-Prüfstecker
SICHERUNGEN:
B+4	40A	Smart Junction Block (Leckstrom-Autocut-Gerät-Sicherung – INNENLEUCHTE, SPEICHER1, MULTIMEDIEN, Sicherung – TÜRSCHLOSS, MODUL 1, SMART KEY, BREMSSCHALTER)
E-CVVT 1	40A	E-CVVT-Relais
VAKUUMPUMPE 1	20A	Vakuumpumpe
ENTEISER	20A	Enteisungsrelais
AMS	10 A	Batteriesensor
E-CVVT 2	20A	PCM
Klimaanlage	10 A	A/C-Steuermodul
E-CVVT 3	20A	PCM
BEHEIZTER SPIEGEL	10 A	A/C-Steuermodul, elektrischer Außenspiegel für Fahrer/Beifahrer, ECM
WISCHER 2	10 A	BCM, PCM/ECM
H/LAMPE HI	20A	Scheinwerfer-HI-Relais
BENZINPUMPE	20A	Kraftstoffpumpenrelais
1 ECU	20A	PCM/ECM
SENSOREN 2	10 A	E/R-Anschlussblock (Kraftstoffpumpenrelais, Kühlgebläse-1/2-Relais) Ölregelventil (Auslass), Spülungssteuermagnetventil, Variables Einlassmagnetventil, Kanisterschließventil Ölregelventil (Auslass), Spülsteuermagnetventil, RCV-Steuermagnetventil, Kanisterschließventil Ölsteuerventil Nr. 1/Nr. 2, Spülsteuermagnetventil, RCV-Steuermagnetventil, Kanisterschließventil
TCU 2	15A	Getriebebereichsschalter, TCM
ABS 3	10 A	ESC-Modul, Mehrzweck-Prüfstecker
STROMANSCHLUSS 3	20A	Hintere Steckdose
B/UP-LAMPE	10 A	PCM/TCM, Getriebebereichsschalter, Audio, elektrochromer Spiegel, hintere Kombinationsleuchte (IN) links/rechts
SENSOR 1	15A	Sauerstoffsensor (oben/unten)
ZÜNDSPULE	20A	Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4
ECU 2	10 A	PCM/ECM
TCU 1	10 A	PCM/TCM
VAKUUMPUMPE 2	10 A	Vakuumpumpe, Vakuumschalter
3 ECU	10 A	PCM/ECM
STROMANSCHLUSS 2	20A	Vordere Steckdose Nr. 1
HORN	20A	Hupenrelais, ICM-Relaisbox (Einbruchalarm-Hupenrelais)
WISCHER 1	30A	Wischer-Leistungsrelais

Batteriepolabdeckung (Hauptsicherung)



Belegung Sicherungskasten und Relais Kia Optima | Baujahr 2007-2010

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel.

Position des Sicherungskastens im Motorraum



Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar

Belegung der Sicherungen im Armaturenbrett (2007, 2008)

Name	Ampere	Funktion
H/LP	10 A	Scheinwerfer
A/CON SW	10 A	Klimaanlage
START	10 A	Motor starten
P/SITZ RECHTS	30A	Elektrisch verstellbarer Sitz (rechts)
P/WDW RH	25A	Elektrischer Fensterheber (rechts)
WISCHER	25A	Frontscheibenwischer
MIRR HTD	10 A	Enteisung des Außenspiegels
RR NEBEL	15A	Nebelschlussleuchte
P/SITZ LINKS	30A	Elektrisch verstellbarer Sitz (links)
P/WDW LH	25A	Elektrischer Fensterheber (links)
ERSATZTEIL	10 A	Ersatzsicherung
MODUL-2	10 A	Cluster
MIT DEICER	15A	Enteiser
SCHWANZ RECHTS	10 A	Rücklicht (rechts)
SCHWANZ LINKS	10 A	Rücklicht (links)
EPS	10 A	Servolenkrad
Klimaanlage	10 A	Klimaanlage
SICHERHEITSPWR	20A	Sicherheits-Fensterheber
A/BAG IND	10 A	Airbagwarnung
EINE TASCHE	15A	Airbag
DR-SPERRE	25A	Zentralverriegelung der Tür
ERSATZTEIL	10 A	Ersatzsicherung
CLUSTER	10 A	Cluster
MODUL 1	10 A	BWS-Summer, ESP-Schalter
GEFAHR	15A	Warnblinklicht
STOP LP	15A	Ampel stoppen
ERSATZTEIL	15A	Ersatzsicherung
ERZÄHLEN SIE EINE GESCHICHTE	10 A	Uhr
T/DECKEL OFFEN	15A	Kofferraumdeckelöffner
ADJ-PEDAL	10 A	Pedalrelais einstellen
ERSATZTEIL	15A	Ersatzsicherung
T/SIG	10 A	Signal Licht anmachen
TPMS	10 A	TPMS
GEBLÄSE MTR	10 A	Gebläse. Klimaanlage
SPEICHER	15A	Cluster. ETACS. Klimaanlage. Uhr. Zimmerlampe
AUDIO	15A	Audio
C/LEICHTER	25A	Feuerzeug
D/UHR	10 A	Uhr

Belegung der Sicherungen im Motorraum (2007, 2008)

Name	Ampere	Funktion
I/P B+ 2	50A	Instrumententafel B+
ABS 2	40A	Abs
DRL	15A	Tagfahrlicht
HORN	15A	Horn
H/LP NIEDRIG	15A	Scheinwerfer (abblendbar)
F/PUMPE	20A	Benzinpumpe
H/LP HI	15A	Scheinwerfer (hoch)
ECU	10 A	Motorsteuergerät
ABS 1	40A	Abs
ALT	125A (150A)	Generator
ERSATZTEIL	10 A	Ersatzsicherung
ERSATZTEIL	15A	Ersatzsicherung
ERSATZTEIL	20A	Ersatzsicherung
FRT NEBEL	15A	Nebelscheinwerfer vorne
ECU-RELAIS	30A	Motorsteuergerät
ENDSTUFE	20A	Verstärker
ERSATZTEIL	15A	Ersatzsicherung
ERSATZTEIL	20A	Ersatzsicherung
P/OUTLET	25A	Steckdose
RAD-FAN	30A (40A)	Kühlerlüfter
PCU	10 A	Sensoren des Antriebsstrang-Steuerungssystems, TCU
Abs	10 A	Abs
WÄRMER	25A	Sitzheizung
Geldautomat	20A	Automatische Getriebesteuerung
S/DACH	20A	Schiebedach
ERSATZTEIL	20A	Ersatzsicherung
Sichern	10 A	Reservebeleuchtung
RR HTD	40A	Heckscheibenheizung
IGN 1	30A	Zündung
B+	30A	Im Feld B
SCHWANZ	20A	Rücklicht
Klimaanlage	10 A	Klimaanlage
ECU-1	20A	Motorsteuergerät
ZÜNDSPULE	20A	Zündspule
SNSR3	10 A	Sensoren
GEBLÄSE	40A	Gebläse
IGN 2	30A	Zündung
SNSR2	15A	Sensoren
SNSR 1	15A	Sensoren
HUPENRELAIS	–	Hupenrelais
HDLP_LOW RELAIS	–	Scheinwerferrelais (Abblendlicht).
RAD FAN_HI RELAIS	–	Kühlerlüfterrelais
RAD FAN_LOW RELAIS	–	Kühlerlüfterrelais
F/PUMPENRELAIS	–	Kraftstoffpumpenrelais
WISCHERRELAIS	–	Wischerrelais
HAUPTRELAIS	–	Hauptrelais
STARTRELAIS	–	Motorrelais starten
ATM-KONTROLLERELAIS	–	Automatikgetriebe-Steuerrelais
A/CON-RELAIS	–	Klimaanlagenrelais

Belegung der Sicherungen im Armaturenbrett (2009)

Name	Ampere	Funktion
D/UHR	10 A	O/S MIRROR SW, AUDIO, ETACS, D/CLOCK
C/LEICHTER	15A	C/LEICHTER
EINE TASCHE	15A	ACU, PAB_DISPLAY, PAB C_OFF SW
T/SIG	10 A	BLINKER, S/REPEATER-LAMPE, M/F-Schalter, Warnblinkschalter, CLUSTER
CLUSTER	10 A	CLUSTER, ETACS, PDM_UNIT_B
A/BAG IND	10 A	CLUSTER
MODUL 1	10 A	S_REMOCON SW. BWS BUZZER, PIC UNIT A, S_ANGLE SNSR, ESC SW
SAG ES SCHWANZ	10 A	D/CLOCK(TELLTALE)
H/LP	10 A	H/LP-SPULE MIT NIEDRIGEM RLY, H/LP-SPULE MIT HOHEM RLY
WISCHER	25A	WASHER MTR, WISCHERMOTOR, WISCHER RLY
Klimaanlage	10 A	A/CON AUTO_1
EPS	10 A	EPS-EINHEIT, PDM_UNIT_B
MODUL-2	10 A	GEBLÄSE-RLY-SPULE, ETACS, S/ROOF, WISCHER-HI-RLY-SPULE, CLUSTER, REGENSENSOR, RHEOSTAT, S/WÄRMER-RLY-SPULE, AIH SNSR
Klimaanlage S/W	10 A	A/CON AUTO_2
START	10 A	STARTERSPULE, SPERRSCHALTER, KUPPLUNGSSPERRSCHALTER
AUDIO	15A	AV, AUDIO
SPEICHER	15A	T/RAUM-LAMPE, ETACS, CLUSTER, D/CLOCK, A/CON MANU_AUTO, KEYJLL(+), SONNENBLENDE-LAMPE, RAUM-LAMPE. O/H-KONSOLE LP, DR-LAMPE
P/SITZ LINKS	30A	P/SEAT_LH
P/SITZ RECHTS	30A	P/SEAT.RH
ECS/RR-NEBEL	15A	RR NEBEL SW(IND.), RR NEBELSCHEINWERFER ETACS
MIT DEICER	15A	FRT_GLASS_HTD, ETACS
P/WDW LH	25A	P/WDW MTR LH
P/WDW RH	25A	P/WDW MTR RH
SICHERHEITSPWR	20A	SICHERHEIT WDW
MIRR HTD	10 A	RR-SPIEGEL HTD
T/DECKEL OFFEN	15A	F/FILLER ACTR, LATCH_T_LID, ETACS
ADJ-PEDAL	10 A	KEY SOL, ATM SOL, ADJ PEDAL SW, ADJ PEDAL MTR, ATM&K/LOCK CTRL UNIT
STOP LP	15A	BREMSLEUCHTE, HOCH MONTIERTE BREMSLEUCHTE
GEFAHR	15A	BLINKER, S/REPEATER-LAMPE, CLUSTER. ETACS, OBDII
TPMS (falls vorhanden)	10 A	DR WARN PIC SW, PIC UNIT_A, FOB_HOLDER_EXTN
DR-SPERRE	25A	D/LOCK-MOTOR, T/TURN UNLOCK MTR, ETACS
SCHWANZ LINKS	10 A	FRT NEBELSCHEIBENSPULE, KOMBI LP_LH, LICENSE LAMP.LH, POS.LP LH
SCHWANZ RECHTS	10 A	POS.LP RH, HANDSCHUHBOX LP, COMBI LP_RH, LICENSE LAMP.RH, RR.FOG SW, P/WINDOW SW, ESP SW, HAZARD SW, A/CON SW, SEAT WARMER SW, A.CON SW, S_REMOCON_SW, SPORT_MODE_SW
GEBLÄSE MTR	10 A	BLOWER_MTR
ERSATZTEIL	10 A	–
PDM-1	10 A	PDM_UNIT_B, SSB
PDM-2	20A	PDM_UNIT_A

Belegung der Sicherungen im Motorraum (2009)

Nr.	Name	Ampere	Funktion
	SCHMELZVERBINDUNG:
	ALT	150 A (2,7 l) / 125 A (2,4 l)	SCHMELZVERBINDUNG, SICHERUNG
	IGN1	30A	SICHERUNG (A/BAG, TURN, CLUSTER, TELTAIL, A/BAG IND., 21, PCU, MODUL-1, ERSATZ)
	IGN2	30A	SICHERUNG (MODUL 2, H/LP, A/CON, WISCHER, ERSATZ, SATRT), TASTE RELAIS
	SCHWANZ	20A	TAIL_LP_LH. TAIL_LP_RH
	RR HTD	40A	MIRR HTD, RR_HTD_RELAY
	GEBLÄSE	40A	GEBLÄSE MTR, SICHERUNG (A/CON SW)
	I/P B+1	30A	SICHERUNG (HAZARD, STOP LP. TPMS, T/LID, PEDAL ADJ, DR_LOCK)
	I/P B+2	50A	P/FENSTERRELAIS, SICHERUNG (RR FOG, P/SEAT_LH, P/SEAT_RH, W/DEICER, STROMANSCHLUSS, PDM_1, PDM_2)
	ECU RLY	30A	PCU, ZÜNDSPULE, INJEKTOR, SENSOR
	SICHERUNGEN:
1	RAD-FAN	40A (2,7L) / 30A (2,4L)	RAD FAN MTR
2	ABS1	40A	ABS/ESC-EINHEIT
3	ABS2	40A	ABS/ESC-EINHEIT
4	Klimaanlage	10 A	Klimakompressor
5	WÄRMER	25A	S/WARMER.LH, S/WARMER_RH
6	P/AMP	20A	P/AMP, AV-AMP
7	S/DACH	20A	S/DACH MTR
8	P/OUTLET	25A	P/OUTLET
9	FRTFOG	15A	FRT NEBELSCHEINWERFER
10	HEAD LP HI	15A	HEAD LP HI
11	KOPF LP NIEDRIG	15A	KOPF LP NIEDRIG
12	HORN	15A	HUPE, B/ALARMHUPE. HUPE SW
13	SNSR1	15A	MAR MAF, CMR CCV, VIS. CPSV, ISCA, OCV. AGR. NOCKEN. CKP, OT-SENSOR
14	SNSR2	15A	02 SENSOR. AGR-AKTR
15	SNSR3	10 A	INJEKTOR, PCU
16	ZÜNDSPULE	20A	ZÜNDSPULE. PCU. 02 SENSOR
17	ECU-1	20A	PCU
18	F/PUMPE	20A	F/PUMP MTR
19	ECU	10 A	PCU
20	Geldautomat	20A	TCU, ATM_SOLENOID
21	Sichern	10 A	SICHERUNGSLAMPE. ECM-SPIEGEL. BWS-EINHEIT
22	Abs	10 A	ABS/ESC-EINHEIT
23	PCU	10 A	PCU, GESCHWINDIGKEITSSENSOR
24	DRL	15A	DRL-STEUERMODUL

Belegung der Sicherungen im Armaturenbrett (2010)

Name	Ampere	Funktion
D/UHR	10 A	O/S MIRROR SW, AUDIO, ETACS, D/CLOCK, ATM_K_LOCK, PDM, O/H CONSOLE LP
C/LEICHTER	15A	C/LEUCHTER, OIC
EINE TASCHE	15A	ACU, PAB DISPLAY, PAB C_OFF SW, D/CLOCK, PASS_OC
T/SIG	10 A	BLINKER, S/REPEATER-LAMPE, M/F-Schalter, Warnblinkschalter, Cluster, Griffschalter
CLUSTER	10 A	CLUSTER, ETACS, PDM_UNIT_B, HANDLE SW, RESISTOR_W_D
A/BAG IND	10 A	CLUSTER
MODUL 1	10 A	S_REMOCON SW, BWS BUZZER, PIC UNIT A, S_ANGLE SNSR, ESP SW, ATM K LOCK, TPMS
SAG ES SCHWANZ	10 A	D/CLOCK(TELLTALE)
H/LP	10 A	H/LP-SPULE MIT NIEDRIGEM RLY, H/LP-SPULE MIT HOHEM RLY
WISCHER	25A	WASHER MTR, WISCHERMOTOR, WISCHER RLY
Klimaanlage	10 A	A/CON AUTO_1,PCU
EPS	10 A	EPS-EINHEIT, PDM_UNIT_B
MODUL-2	10 A	GEBLÄSE-RLY-SPULE, ETACS, S/ROOF, WISCHER-HI-RLY-SPULE, CLUSTER, REGENSENSOR, RHEOSTAT, S/WÄRMER-RLY-SPULE, AIH SNSR, ECM, H/LINK
Klimaanlage S/W	10 A	A/CON AUT0 2
START	10 A	START-RLY-SPULE, SPERRSCHALTER, KUPPLUNGSSPERRSCHALTER, B/ALARM-RLY
AUDIO	15A	AV, AUDIO
SPEICHER	15A	T/ROOM LAMP, ETACS, CLUSTER, D/CLOCK, A/CON MANU_AUTO, KEY_ILL(+) SUN VISOR LAMP, ROOM LAMP, O/H CONSOLE LP, DR LAMP, RF_MODULE, H/LINK
P/SITZ LINKS	30A	P/SITZ LINKS
P/SITZ RECHTS	30A	P/SEATRH
ECS/RR-NEBEL	15A	RR NEBELSCHALTER (IND.), RR NEBELSCHEINWERFER, ETACS
MIT DEICER	15A	FRT_GLASS_HTD, ETACS, SW_FRT_HTD
P/WDW LH	25A	P/WDW MTR LH
P/WDW RH	25A	P/WDW MTR RH
SICHERHEITSPWR	20A	SICHERHEIT WDW
MIRR HTD	10 A	0_S_MIRR HTD, A/CON-EINHEIT
T/DECKEL OFFEN	15A	F/FILLER ACTR, LATCH_T_LID, ETACS
ADJ-PEDAL	10 A	KEY SOL, ATM SOL, ADJ PEDAL SW, ADJ PEDAL MTR, ATM&K/LOCK CTRL UNIT
STOP LP	15A	BREMSLEUCHTE, HOCH MONTIERTE BREMSLEUCHTE
GEFAHR	15A	BLINKER, S/REPEATER-LAMPE, CLUSTER, ETACS, OBDII
TPMS	10 A	TPMS
DR-SPERRE	25A	D/LOCK-MOTOR, T/TURN UNLOCK MTR, ETACS
SCHWANZ LINKS	10 A	FRT FOG RLY COIL, COMBI LP_LH, LICENSE LAM PL H, POS.LP LH
SCHWANZ RECHTS	10 A	POS.LP RH, GLOVE BOX LP, COMBI LP RH, LICENSE LAMP_RH, RR.FOG SW, P/WINDOW SW, ESP SW, HAZARD SW, A/CON SW, SEAT WARMER SW, A.CON SW, S_REMOCON_SW, SPORT_MODE_SW
GEBLÄSE MTR	10 A	GEBLÄSE MTR
ERSATZTEIL	10 A	–
PDM-1	10 A	PDM-EINHEIT B, SSB
PDM-2	20A	PDM_UNIT_A
SMARTER SCHLÜSSEL	10 A	PIC-EINHEIT, FOB_HOLDER_EXTN

Belegung der Sicherungen im Motorraum (2010)

Nr.	Name	Ampere	Funktion
	SCHMELZVERBINDUNG:
	ALT	150 A (2,7 l) / 125 A (2,4 l)	SCHMELZVERBINDUNG, SICHERUNG
	IGN1	30A	SICHERUNG (A/BAG, TURN, CLUSTER, TELTAIL, A/BAG IND., 21, PCU, MODUL-1, ERSATZ)
	IGN2	30A	SICHERUNG (MODUL 2, H/LP, A/CON, WISCHER, ERSATZ, SATRT), TASTE RELAIS
	SCHWANZ	20A	TAIL_LP_LH. TAIL_LP_RH
	RR HTD	40A	MIRR HTD, RR_HTD_RELAY
	GEBLÄSE	40A	GEBLÄSE MTR, SICHERUNG (A/CON SW)
	I/P B+1	30A	SICHERUNG (HAZARD, STOP LP. TPMS, T/LID, PEDAL ADJ, DR_LOCK)
	I/P B+2	50A	P/FENSTERRELAIS, SICHERUNG (RR FOG, P/SEAT_LH, P/SEAT_RH, W/DEICER, STROMANSCHLUSS, PDM_1, PDM_2)
	ECU RLY	30A	PCU, ZÜNDSPULE, INJEKTOR, SENSOR
	SICHERUNGEN:
1	RAD-FAN	40A (2,7L) / 30A (2,4L)	RAD FAN MTR
2	ABS1	40A	ABS/ESC-EINHEIT
3	ABS2	40A	ABS/ESC-EINHEIT
4	Klimaanlage	10 A	Klimakompressor
5	WÄRMER	25A	S/WARMER.LH, S/WARMER_RH
6	P/AMP	20A	P/AMP, AV-AMP
7	S/DACH	20A	S/DACH MTR
8	P/OUTLET	25A	P/OUTLET
9	FRTFOG	15A	FRT NEBELSCHEINWERFER
10	HEAD LP HI	15A	HEAD LP HI
11	KOPF LP NIEDRIG	15A	KOPF LP NIEDRIG
12	HORN	15A	HUPE, B/ALARMHUPE. HUPE SW
13	SNSR1	15A	MAR MAF, CMR CCV, VIS. CPSV, ISCA, OCV. AGR. NOCKEN. CKP, OT-SENSOR
14	SNSR2	15A	02 SENSOR. AGR-AKTR
15	SNSR3	10 A	INJEKTOR, PCU
16	ZÜNDSPULE	20A	ZÜNDSPULE. PCU. 02 SENSOR
17	ECU-1	20A	PCU
18	F/PUMPE	20A	F/PUMP MTR
19	ECU	10 A	PCU
20	Geldautomat	20A	TCU, ATM_SOLENOID
21	Sichern	10 A	SICHERUNGSLAMPE. ECM-SPIEGEL. BWS-EINHEIT
22	Abs	10 A	ABS/ESC-EINHEIT
23	PCU	10 A	PCU, GESCHWINDIGKEITSSENSOR
24	DRL	15A	DRL-STEUERMODUL



Belegung Sicherungskasten und Relais Kia Optima | Baujahr 2000-2006

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

Position des Sicherungskastens im Motorraum

Sicherungskastendiagramm Armaturenbrett (2001, 2002)

Belegung der Sicherungen im Armaturenbrett (2001, 2002)

Name	Ampere	Funktion
RR HTD IND	10 A	Heckscheibenheizung. Außenspiegelheizung
GEFAHR	10 A	Warnblinklicht, Blinker
RR NEBEL	15A	Nebelschlussleuchte
Klimaanlage	10 A	Klimaanlage
ETACS	10 A	ETACS. Schlüsselloses Zugangssystem. Türschlosssystem
DR-SPERRE	15A	Elektrisches Türschloss
P/SITZ	30A	Energiesitz
T/DECKEL OFFEN	15A	Fernbedienung für den Kofferraumdeckel
STOP LP	15A	Bremslichter
H/LP	10 A	Kopflicht
A/BAG IND	10 A	Airbag
T/SIG	10 A	Blinker
A/CON SW	10 A	Klimaanlage
ACC-BUCHSE	15 A	Steckdose
S/HTR	15 A	Scat-Heizung
EINE TASCHE	15A	Airbag
B/UP	10 A	Rückfahrscheinwerfer
CLUSTER	10 A	Cluster
START	10 A	Motorschalter
SP1	15A	Ersatzsicherung
SP2	15A	Sparc-Sicherung
SP3	15A	Ersatzsicherung
SP4	15A	Ersatzsicherung
D/UHR	10 A	Digitale Uhr
SCHWANZ (LINKS)	10 A	Positionslichter. Kennzeichenbeleuchtung. Rückleuchten
AUDIO	10 A	Audio
WISCHER	20 A	Wischer
ROOM LP	10 A	Kuppellichter. Warnleuchten für die Vordertürkante
SCHWANZ (rechts)	10 A	Positionslichter. Kennzeichenbeleuchtung. Rückleuchten
C/LEICHTER	15A	Feuerzeug
EPS	10 A

Motorraum

Belegung der Sicherungen im Motorraum (2001, 2002)

Name	Ampere	Funktion
COND-LÜFTER	20A	Kondensatorlüfter
PWR WIND	30A	Elektrischer Fensterheber
ABS 2	30A	Abs
IGN SW-1	30A	Zündschloss
ABS 1	30A	Abs
IGN SW-2	30A	Zündschloss
RAD FAN MTR	30A	Kühlerlüftermotor
BENZINPUMPE	20A	Benzinpumpe
HD LP LO	15A	Scheinwerfer (LO)
Abs	10 A	Abs
INJEKTOR	10 A	Injektor
A/C COMPR	10 A	Klimakompressor
Geldautomaten-RLY	20A	ATM-Relais
ECU RLY	30A	Relais des Motorsteuergeräts
IG-SPULE	20A	Zündspule
O2 SNSR	15A	Sauerstoffsensor
ECU	15A	Motorsteuergerät
HORN	10 A	Horn
HEAD LP HI	15A	Scheinwerfer (HI)
KOPF-LP-WÄSCHE	20A	–
DRL	15A	DRL
FR NEBEL	15 A	Nebelscheinwerfer vorne
DIODE-1	–	Diode 1
ERSATZTEIL	30A	Sparc-Sicherung
ERSATZTEIL	20A	Ersatzsicherung
ERSATZTEIL	15A	Ersatzsicherung
ERSATZTEIL	10 A	Ersatzsicherung
DIODE-2	–	Diode 2
GEBLÄSE	30A	Gebläse
PWR-SICHERUNG-2	30A	Netzsicherung 2
PWRAMP	20A	Endstufe
SCHIEBEDACH	15 A	Schiebedach
TAIL LP	20A	Rückleuchten
PWR-SICHERUNG-1	30A	Netzsicherung 1
ECU	10 A	ECU
RR HTD	30A	Heckscheibenheizung

Armaturenbrett (2003-2005)

Belegung der Sicherungen im Armaturenbrett (2003-2005)

Name	Ampere	Funktion
RR HTD IND	10 A	Heckscheibenheizung. Außenspiegelheizung
GEFAHR	10 A	Warnlicht. Blinker
RR NEBEL	15A	Nebelschlussleuchte
Klimaanlage	10 A	Klimaanlage
ETACS	10 A	ETACS, schlüsselloses Zugangssystem. Türschlosssystem
DR-SPERRE	15A	Elektrisches Türschloss
P/SITZ (FAHRT)	25A	Energiesitz
T/DECKEL OFFEN	15A	Fernbedienung für den Kofferraumdeckel
STOP LP	15A	Bremslichter
H/LP	10 A	Kopflicht
A/BAG IND	10 A	Airbag
T/SIG	10 A	Blinker
A/CON SW	10 A	Klimaanlage
ACC-BUCHSE	15A	Steckdose
S/HTR	15A	Sitzheizung
EINE TASCHE	15A	Airbag
B/UP	10 A	Rückfahrscheinwerfer
CLUSTER	10 A	Cluster
START	10 A	Motorschalter
SP1	15A	Ersatzsicherung
FRT HTD	15A	Scheibenentfroster
P/SITZ (PASS)	25A	Energiesitz
SP4	15A	Ersatzsicherung
D/UHR	10 A	Digitale Uhr
SCHWANZ (LINKS)	10 A	Positionslichter, Kennzeichenbeleuchtung. Rückleuchten
AUDIO	10 A	Audio
WISCHER	20A	Wischer
ROOM LP	10 A	Deckenleuchten, Warnleuchten für die Vordertürkante
SCHWANZ (rechts)	10 A	Positionslichter, Kennzeichenbeleuchtung. Rückleuchten
C/LEICHTER	15A	Feuerzeug
EPS	10 A	–

Motorraum

Belegung der Sicherungen im Motorraum (2003-2005)

Name	Ampere	Funktion
COND-LÜFTER	20A	Kondensatorlüfter
PWR WIND	40A	Elektrischer Fensterheber
ABS 2	20A	Abs
IGN SW-1	30A	Zündschloss
ABS 1	40A	Abs
IGN SW-2	30A	Zündschloss
RAD FAN MTR	30A	Kühlerlüftermotor
BENZINPUMPE	20A	Benzinpumpe
HD LP LO	15A	Scheinwerfer (LO)
Abs	10 A	Abs
INJEKTOR	10 A	Injektor
A/C COMPR	10 A	Klimakompressor
Geldautomaten-RLY	20A	ATM-Relais
ECU RLY	30A	Relais des Motorsteuergeräts
IG-SPULE	20A	Zündspule
O2 SNSR	15A	Sauerstoffsensor
ECU	15A	Motorsteuergerät
HORN	10 A	Horn
HEAD LP HI	15A	Scheinwerfer (HI)
KOPF-LP-WÄSCHE	20A	–
DRL	15A	DRL
FR NEBEL	15A	Nebelscheinwerfer vorne
DIODE-1	–	Diode 1
ERSATZTEIL	30A	Ersatzsicherung
ERSATZTEIL	20A	Ersatzsicherung
ERSATZTEIL	15A	Ersatzsicherung
ERSATZTEIL	10 A	Ersatzsicherung
DIODE-2	–	Diode 2
GEBLÄSE	30A	Gebläse
PWR-SICHERUNG-2	30A	Netzsicherung 2
PWR-Verstärker	20A	Endstufe
SCHIEBEDACH	15A	Schiebedach
TAIL LP	20A	Rückleuchten
PWR-SICHERUNG-1	30A	Netzsicherung 1
ECU	10 A	ECU
RR HTD	30A	Heckscheibenheizung



Belegung Sicherungskasten und Relais Kia Optima | Baujahr 2011-2015

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

Position des Sicherungskastens im Motorraum



Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Belegung der Sicherungen im Armaturenbrett (2011-2013)

Name	Ampere	Funktion
MODUL 3	7,5A	Schlüsselmagnetventil, Sportmodusschalter
PDM 1	25A	Smart-Key-Steuermodul
STECKDOSE	15A	Steckdose vorne
MODUL 5	7,5A	Smart-Key-Steuermodul, Rücksitzheizungsrelais links/rechts
MODUL 2	7,5A	BCM, Panorama-Schiebedach, Regensensor
STAMM	10 A	I/P-Anschlusskasten (Kofferraumrelais), Tankdeckel- und Kofferraumdeckelschalter, Kofferraumraum-LP
UHR	10 A	A/V- und Navigationskopfeinheit, Audio, Smart-Key-Steuermodul, Deckenkonsolenlampe, Crashpad-Stimmungslampe, A/C-Steuermodul, BCM, AMP, elektrischer Außenspiegelschalter, Fahrer-/Beifahrertür-Stimmungslampe
C/LEICHTER	15A	Feuerzeug
HTD STRG	15A	Lenkradheizung
Klimaanlage	7,5A	A/C-Steuermodul, E/R-Sicherung und Relaiskasten (Gebläserelais)
WISCHER	25A	Multifunktionsschalter, Frontscheibenwischermotor, E/R-Sicherung und Relaiskasten (Wischerrelais, Regen-SNSR-Relais)
S/HEIZUNG FRT	20A	Fahrer-/Beifahrer-CCS-Kissenwärmer, Fahrer-/Beifahrer-Sitzwärmermodul
MIRR HTD	10 A	Elektrischer Außenspiegel für Fahrer/Beifahrer
MODUL 4	7,5A	Vordersitzheizung und CCS-Schalter, CCS-Steuermodul für Fahrer/Beifahrer, Sitzheizungsmodul für Fahrer/Beifahrer, Reifendrucküberwachungsmodul, Audio
A/BAG IND	7,5A	Kombiinstrument (Airbag IND.)
START	7,5A	Ohne Smart Key: Einbruchalarmrelais mit Smart Key: PCM, Getriebebereichsschalter
S/HEIZUNG RR	15A	Rücksitzheizungsrelais links/rechts
P/SEAT-PASS	20A	Manueller Schalter für den Beifahrersitz
FOG LP RR	15A	–
MODUL 1	7,5A	Aktuator der Scheinwerfer-Nivellierungseinrichtung links/rechts, Modul der automatischen Scheinwerfer-Nivellierung, Fahrer-IMS-Modul, ATM-Hebelanzeige, BCM, A/C-Steuermodul, elektrochromer Spiegel, Spurhalteassistent-Modul, Kombiinstrument
VAKUUM	20A	Vakuumpumpe, Vakuumschalter
EINE TASCHE	15A	Kontrollleuchte, SRS-Steuermodul, Passagiergewichtsklassifizierungssensor
P/WDW LH	25A	I/P-Anschlusskasten (Relais für elektrische Fensterheber links), Sicherheitsmodul für elektrische Fensterheber für Fahrer/Beifahrer
AMPERE	30A	AMPERE
PDM 2	7,5A	Start-Stopp-Knopfschalter, Smart-Key-Steuermodul, Schlüsselanhängerhalter
MDPS	10 A	EPS-Steuermodul, Crash-Pad-Schalter
PDM 3	7,5A	Smart-Key-Steuermodul
P/WDW RH	25A	I/P-Anschlusskasten (Relais für elektrische Fensterheber rechts)
P/SEAT DRV	30A	Fahrer-IMS-Modul, manueller Schalter für den Fahrersitz, Schalter für die Lordosenstütze des Fahrers
DR-SPERRE	20A	Zwei-Turn-Entriegelungsrelais, I/P-Anschlusskasten (Türverriegelungsrelais, Türentriegelungsrelais, Blinkerlampenton-Relais)
SCHIEBEDACH	20A	Panorama-Schiebedach
IG 1	20A	E/R-Sicherungs- und Relaiskasten (Sicherung: ABS 3 10 A, TCU 2 15 A, ECU 4 10 A)
STROMANSCHLUSS (AUDIO)	15A	A/V- und Navigationskopfeinheit, Audio
STROMANSCHLUSS (RAUM LP)	10 A	Fahrer-/Beifahrer-Smart-Key-Außengriff, Fahrer-IMS-Modul, Lampen-Auto-Cut-Relais, Fahrer-/Beifahrertür-Abnutzungslampe, Zündschlüssel. & Türwarnschalter, A/C-Steuermodul, Datenverbindungsstecker, HF-Empfänger, BCM, elektrochromer Spiegel, Kombiinstrument, automatischer Licht- und Fotosensor, Reifendrucküberwachungsmodul

Belegung der Sicherungen im Motorraum (2011-2013)

Name	Ampere	Funktion
MEHRFACHSICHERUNGEN:
IP B+ 2	60A	I/P-Anschlussdose (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7,5A, IPS 5, IPS 6, ARISU 2)
B+ 4 (nicht verwendet)	60A	–
IGN 2	40A	E/R-Sicherungs- und Relaiskasten (Startrelais), Sicherungs- und Relaiskasten (PDM 3(IG 2)-Relais), Zündschalter
ABS 1	40A	ESC-Modul
RR HTD (G4KJ)/ C/FAN HI (G4KH)	40A/60A	E/R-Sicherungs- und Relaiskasten (RR HTD-Relais) (G4KJ) C/FAN-Relais (HI) (G4KH)
GEBLÄSE	40A	E/R-Sicherungs- und Relaiskasten (Gebläserelais)
IP B+ 1	60A	I/P-Anschlusskasten (PDM 1 25 A, MODUL 3 7,5 A, S/HEATER FRT 20 A, S/HEATER RR 15 A TRUNK 10 A, P/WDW LH 25 A, P/WDW RH ​​25 A), Stromanschluss (AUDIO 15 A))
MDPS	80A	EPS-Steuermodul
SICHERUNGEN:
WISCHER	10 A	PCM
RR HTD IND	10 A	A/C-Steuermodul
AMS	10 A	Batteriesensor
TCU 1	10 A	PCM
STOP LP	10 A	E/R-Sicherungs- und Relaiskasten (HAC-Relais), Smart-Key-Steuermodul, Bremslichtschalter
ENTEISER	10 A	E/R-Sicherungs- und Relaiskasten (Enteisungsrelais)
H/LP-WASCHMASCHINE	10 A	–
LDC 1	30A	–
C/FAN	40A	E/R-Sicherungs- und Relaiskasten (C/Lüfter-Relais (HI), C/Lüfter-Relais (LO))
ABS 2	30A	Mehrzweck-Prüfstecker, ESC-Modul
LDC 2	30A	–
CVVL (nicht verwendet)/ RR THD (G4KH)	40A	RR HTD-Relais (G4KH)
IPB+3	50A	I/P-Anschlussdose (Stromanschluss (ROOM LP 10A), SUNROOF 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1)
IGN 1	40A	Sicherungs- und Relaiskasten (PDM 1(ACC)-Relais, PDM 2(IG 1)-Relais), Zündschalter
EMS	40A	EMS-Box (HORN 15A, ECU 3 10A, ECU 1 30A, F/PUMPE 20A)
4 ECU	10 A	PCM
TCU 2	15A	Rückfahrscheinwerferschalter, Fahrzeuggeschwindigkeitssensor, Getriebebereichsschalter
ABS 3	10 A	E/R-Sicherungs- und Relaiskasten (HAC-Relais), Bremslichtschalter, ESC-Modul, Mehrzweck-Prüfstecker
B/UP LP	10 A	A/V- und Navigationskopfeinheit, Audio, elektrochromer Spiegel, BCM, hintere Kombinationsleuchte (ln) links/rechts
Klimaanlage	10 A	A/C-Steuermodul

Sicherungskasten im Motorraum (EMS BOX 2011-2013)

Name	Ampere	Funktion
HORN	15A	EMS-Box (Hupenrelais), E/R-Sicherung und Relaisbox (B/Hupenrelais)
F/PUMPE	20A	EMS-Box (F/Pumpenrelais)
3 ECU	15A	PCM
SNSR 1	15A	Sauerstoffsensor (oben/unten), E/R-Sicherung und Relaiskasten (C/FAN (HI/LO)-Relais)
INJEKTOR	10 A	EMS-Box (F/Pumpenrelais)
SNSR 3	10 A	Nockenwellenpositionssensor Nr. 1, Nr. 2, Wegfahrsperrenmodul
SNSR 2	10 A	RCV-Steuermagnetventil (G4KH), Variables Einlassmagnetventil (G4KJ), Kanisterschließventil, Ölsteuerventil Nr. 1, Nr. 2, Entlüftungssteuermagnetventil, Kurbelwellenpositionssensor
ZÜNDSPULE	20A	Kondensator, Zündspule Nr. 1, Nr. 2, Nr. 3, Nr. 4
1 ECU	30A	EMS-Box (Motorsteuerrelais)

Armaturenbrett (2014, 2015)

Belegung der Sicherungen im Armaturenbrett (2014, 2015)

Name	Ampere	Funktion
MULTIMEDIA	15A	ISG LDC AUDIO,AUDIO_UVO, AUDIO(PA30A,B), NAVI1.5, NAVI_3.0, NAVI_4.0, TMU
PDM 1	25A	Smart-Key-Steuermodul (mit Smart-Key)
ERSATZTEIL	10 A	–
PDM2	10 A	SMK-EINHEIT, TASTE START SW
P/SEAT(PASS)	20A	Manueller Schalter für den Beifahrersitz
AMPERE	30A	AMPERE
P/SEAT(DRV)	30A	Fahrer-IMS-Modul, manueller Schalter für den Fahrersitz, Schalter für die Lendenwirbelstütze des Fahrers (2-Wege)
SPEICHER 2	7,5A	PIC_RF_RECEIVER
STAMM	10 A	Kofferraumdeckelrelais, Kofferraumleuchte
MODUL 7	10 A	SPORT_MODE_SW, RR POWER WINDOW SW
DR-SPERRE	20A	Türverriegelungs-/-entriegelungsrelais, Dead-Lock-Relais (RHD), Blinker-Tonrelais
S/HEIZUNG(RR)	20A	Rücksitzheizungsrelais links/rechts
P/WDW(RH)	25A	Fensterheber-Sicherheitsmodul für den Fahrer (RHD), Fensterheber-Sicherheitsmodul für den Beifahrer (LHD), Fensterheber-Sicherheitsmodul hinten rechts, Fensterheber-Relais rechts
P/WDW(LH)	25A	Fahrer-Sicherheits-Fensterhebermodul (LHD), Beifahrer-Sicherheits-Fensterheber-Modul (RHD), Heck-Sicherheitsstromversorgung, Fensterheber-Modul links, Fensterheber-Relais links
MODUL 2	10 A	BCM, Panorama-Schiebedach, Regensensor
BREMSSCHALTER	10 A	Smart-Key-Steuermodul, Start-Stopp-Knopfschalter, FOB-Halter, Bremslichtschalter
SPEICHER 1	10 A	SEAT EXTN (IMS), DR_TRIM_EXTN (FOLD’G), CLUSTER, A/CON, ECM, AUTO FOLDING RLY, TPMS, STROMAUSGANG, A_L_PHOTO_SNSR, MUT
SCHIEBEDACH	20A	Panorama-Schiebedach
S/HEIZUNG (FRT) SITZ VERNT (FRT)	20A	SEAT_EXTN (HEATA/ENT)
ERSATZTEIL	10 A	–
A/BAG IND	10 A	Kombiinstrument
MODUL 3	10 A	Sportmodusschalter, Schlüsselmagnet (OHNE Smart Key)
MODUL 4	10 A	Fahrer-/Beifahrer-CCS-Steuermodul (mit CCS), Fahrer-/Beifahrer-Sitzheizungsmodul (ohne CCS), Vordersitzheizung und CCS-Schalter, Ölpumpen-Inverter, ISG-Niedrig-DC/DC-Wandler, Reifendrucküberwachungsmodul
EINE TASCHE	15A	A/BAG UNIT IG1, WCS_PASS IG1
INNENLEUCHTE	10 A	Fahrer-/Beifahrer-Smart-Key-Außengriff (mit Smart-Key), Fahrer-/Beifahrer-Türleuchte, A/C-Steuermodul, Zündschlüssel. Abb. & Türwarnschalter (ohne Smart Key), RF-Empfänger (mit Smart Key), Fahrer-IMS-Modul, BCM, Datenverbindungsstecker, Einstiegsleuchte für Fahrer-/Beifahrertür, elektrischer Außenspiegelschalter, automatische Beleuchtung und Fotosensor (mit Geburtshilfe/Alarm), Lampen-Auto-Cut-Relais, Kombiinstrument
CLUSTER	10 A	CLUSTER (IGN1)
MDPS	7,5A	Crashpad-Schalter, EPS-Steuermodul (mit MDPS), Lenkwinkelsensor (ohne MDPS), ATM-Hebelanzeige, EPB-Schalter, EPB-Steuermodul
PDM 3	7,5A	Smart-Key-Steuermodul (mit Smart-Key)
EPB	10 A	EPB
ERSATZTEIL	20A	–
IG 1	25A	E/R-BOX IG1
ERSATZTEIL	10 A	–
STECKDOSE	20A	Steckdose vorne
MODUL 1	10 A	Modul der automatischen Scheinwerfer-Nivellierungseinrichtung (Auto HLLD), Schalter der Scheinwerfer-Nivellierungseinrichtung (manuelles HLLD), Aktuator der Scheinwerfer-Nivellierungseinrichtung links/rechts, BCM, Sensormodul für intelligente Einparkhilfe vorn, Kombiinstrument, elektrochromer Spiegel, Klimaanlagensteuerung Modul, Fahrer-IMS-Modul, Summer für Einparkhilfe hinten, Spurhalteassistent-Modul
START	7,5A	B/ALARM RLY
HTD STRG	15A	Lenkradheizung
MODUL 5	7,5A	Smart-Key-Steuermodul (mit Smart-Key), Rücksitz, Wärmerelais links/rechts, E/R-Sicherungs- und Relaiskasten (RLY.2), Dieselkasten (Kraftstofffilterrelais)
Klimaanlage	7,5A	A/C-Steuermodul, E/R-Sicherungs- und Relaiskasten (RLY 14)
ERSATZTEIL	15A	–
WISCHER	25A	E/R-BOX-WISCHER RLY
C/LEICHTER	20A	Zigarettenanzünder
MODUL 6	7,5A	PANORAMA-SONNENDACH (IG2), IONIZER, DSL_BOX, RR_SEAT_WARMER
HTD-SPIEGEL	10 A	Elektrischer Außenspiegel für Fahrer/Beifahrer

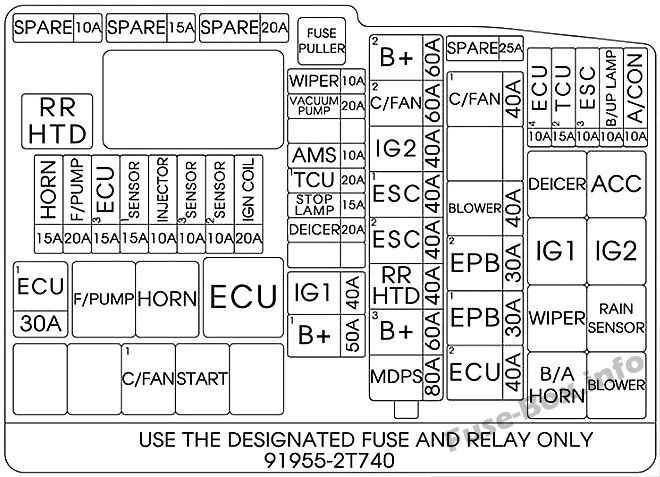

Sicherungskastendiagramm für Theta 2.4 GDI (Motorraum)

Belegung der Sicherungen im Motorraum Theta 2.4 GDI (2014, 2015)

Name	Ampere	Funktion
RR HTD	40A	E/R-BOX RR HTD RLY-SPULE
HORN	15A	HORN (links, rechts)
F/PUMPE	20A	KRAFTSTOFFPUMPE MTR
3 ECU	15A	PCU (GDI) BATT. DIREKTE
SENSOR 1	15A	DN 02 SENSOR (GDI), UP 02 SENSOR (GDI)
INJEKTOR	10 A	E/R-KASTEN F/PUMP-RLY-SPULE
SENSOR 3	10 A	CMP1, 2 (GDI, TGDI), SMATRA Wegfahrsperre
SENSOR 2	10 A	CKP (GDI), VIS (GDI), OCV1, 2 (GDI), PCSV (GDI), CCV (GDI)
ZÜNDSPULE	20A	Motor-IG-Spule
1 ECU	30A	ECU RLY
ERSATZTEIL	10 A	–
ERSATZTEIL	15A	–
ERSATZTEIL	20A	–
WISCHER	10 A	BCM, RAIN SNSR, WISCHER MTR
AMS	10 A	BATTERIE-SENSOR
TCU 1	20A	TCU
BREMSLEUCHTE	15A	RLY.10 (HAC-Relais), Bremslichtrelais
ENTEISER	20A	RLY.7 (Enteisungsrelais)
IG1	40A	IGN SW
B+ 1	50A	B+
B+ 2	60A	B+
GEBLÄSE	40A	RLY.14 (Gebläserelais)
IG 2	40A	IGN SW, IG2 RLY
ESC 1	40A	ESC-EINHEIT MOTOR B+, DIAGNOSE ABS A/B-VENTIL B+
ESC 2	40A	ESC-EINHEIT MAGNET B+
RR HTD	40A	RLY.1 (RR HTD-Relais)
B+ 3	60A	B+
MDPS	80A	EPS-Steuermodul
ERSATZTEIL	25A	–
C/FAN	50A	E/R BOX C/LÜFTER 1 RLY-SCHALTER
WANDLER	50A	O_P_INVERTER
EPB 2	30A	EPB-EINHEIT BATT2
EPB 1	30A	EPB-EINHEIT BATT1
ECU 2	40A	EMS-BOX (B+)
4 ECU	10 A	MOTOR-ECU
TCU 2	15A	GESCHWINDIGKEIT SNSR, POSITION SW. O_P_INVERTER
ESC 3	10 A	ESC-EINHEIT IGN1
B/UP-LAMPE	10 A	ELEKTROCHROMSPIEGEL, BCM, HECKKOMBINATIONSLEUCHTE (IN) LH/RH
Klimaanlage	10 A	A/C-STEUERMODUL (Auto A/C)

Sicherungskastendiagramm für Theta 2.0 T-GDI (Motorraum)

Belegung der Sicherungen im Motorraum (Theta 2.0 T-GDI 2014, 2015)

Name	Ampere	Funktion
RR HTD	–	E/R-BOX RR HTD RLY-SPULE
HORN	15A	HORN (links, rechts)
F/PUMPE	20A	KRAFTSTOFFPUMPE MTR
3 ECU	15A	PCU (TGDI) BATT. DIREKTE
SENSOR 1	15A	DN O2-SENSOR (TGDI), UP O2-SENSOR (TGDI), KÜHLVENTILATOR-RLY-SPULE (TGDI)
INJEKTOR	10 A	E/R-KASTEN F/PUMP-RLY-SPULE
SENSOR 3	10 A	CMP1, 2 (TGDI), SMATRA Wegfahrsperre
SENSOR 2	10 A	CKP (TGDI), VIS (GDI), OCV1, 2 (TGDI), PCSV (TGDI), RCV (TGDI)
ZÜNDSPULE	20A	Motor-IG-Spule
1 ECU	30A	ECU RLY
ERSATZTEIL	10 A	–
ERSATZTEIL	15A	–
ERSATZTEIL	20A	–
WISCHER	10 A	BCM, RAIN SNSR, WISCHER MTR
VAKUUMPUMPE	20A	BREMSVAKUUMPUMPE IG1
AMS	10 A	BATTERIE-SENSOR
TCU 1	20A	TCU
BREMSLEUCHTE	15A	RLY.10 (HAC-Relais), Bremslichtrelais
ENTEISER	20A	RLY.7 (Enteisungsrelais)
IG1	40A	IGN SW
B+ 1	50A	B+
B+ 2	60A	B+
C/LÜFTER 2	60A	C/FAN RLY
IG 2	40A	IGN SW, IG2 RLY
ESC 1	40A	ESC-EINHEIT MOTOR B+, DIAGNOSE ABS A/B-VENTIL B+
ESC 2	40A	ESC-EINHEIT MAGNET B+
RR HTD	40A	RLY.1 (RR HTD-Relais)
B+ 3	60A	B+
MDPS	80A	EPS-STEUERMODUL
ERSATZTEIL	25A	–
C/LÜFTER 1	50A	KÜHLVENTILATOR RLY TGDI
GEBLÄSE	40A	E/R-BOX-GEBLÄSE-RLY-SCHALTER
EPB 2	30A	EPB-EINHEIT BATT2
EPB 1	30A	EPB-EINHEIT BATT1
ECU 2	40A	EMS-BOX (B+)
4 ECU	10 A	MOTOR-ECU
TCU 2	15A	GESCHWINDIGKEIT SNSR, POSITION SW. O_P_INVERTER
ESC 3	10 A	ESC-EINHEIT IGN1
B/UP-LAMPE	10 A	ELEKTROCHROMSPIEGEL, BCM, HECKKOMBINATIONSLEUCHTE (IN) LH/RH
Klimaanlage	10 A	A/C-STEUERMODUL (Auto A/C)

Batteriepolabdeckung (Hauptsicherung)



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug



Weitere Artikel zum Kia Optima
