In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Kia Picanto samt einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Kia Picanto | Baujahr 2018-2019

Position des Sicherungskastens im Armaturenbrett & Motorraum





Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Sicherungskastendiagramm Armaturenbrett (2018)

Belegung der Sicherungen im Armaturenbrett (2018)







Motorraum (Kappa 1.0L/1.2L MPI-Motor)

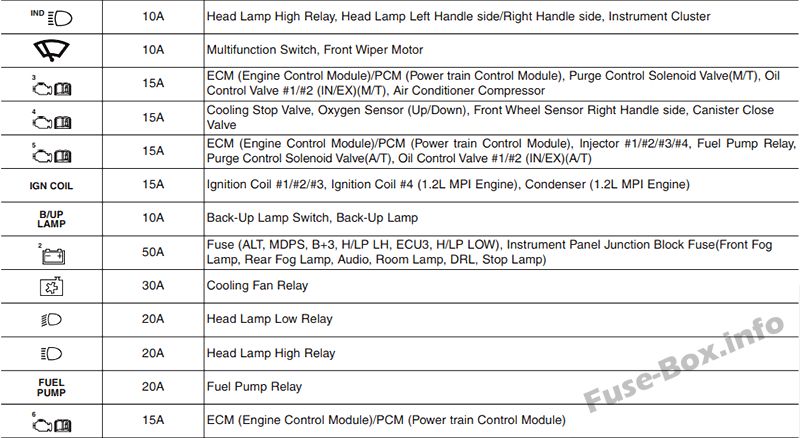

Belegung der Sicherungen im Motorraum (Kappa 1.0L/1.2L MPI Engine 2018)





Relais (Kappa 1.0L/1.2L MPI-Motor)

Motorraum (Kappa 1.0L MPI Engine FFV)

Belegung der Sicherungen im Motorraum (Kappa 1.0L MPI Engine FFV 2018)





Relais (Kappa 1.0L MPI-Motor FFV)



Belegung Sicherungskasten und Relais Kia Picanto | Baujahr 2004-2007

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung unterhalb des Lenkrads.

Position des Sicherungskastens im Motorraum



Sicherungskastendiagramm Armaturenbrett

Belegung der Sicherungen im Armaturenbrett

Name	Ampere	Funktion
STARTSIGN	10 A	Motor starten
RR FOG LP	10 A	Nebelschlussleuchte
A/CON SW	10 A	Klimaanlage
CLUSTER	10 A	Cluster
SITZ HTD	15A	Sitzheizung
C/LEICHTER	15A	Feuerzeug
EINE TASCHE	10 A	Airbag
R/WISCHER	15A	Heckscheibenwischer
Abs	10 A	Antiblockiersystem
ZÜNDSPULE	15A	Zündung
T/SIG LP	10 A	Signal Licht anmachen
HTD-GLAS1	20A	Heckscheibenheizung
HTD-GLAS2	10 A	Heckscheibenheizung
P/WDW RR	25A	Elektrischer Fensterheber (hinten)
IGN O/S MIR	10 A	Außenrückspiegel
P/WDW FRT	25A	Elektrischer Fensterheber (vorne)
VORDERER WISCHER	20A	Frontscheibenwischer
H/LP (LH)	10 A	Scheinwerfer (links)
H/LP (rechts)	10 A	Scheinwerfer (rechts)
BENZINPUMPE	10 A	Benzinpumpe
INJ	15A	Injektion
SNSR	10 A	O 2 -Sensor
C/DR-SPERRE	20A	Zentralverriegelung der Tür
A/BAG IND	10 A	Airbagwarnung
TCU B/UP	15A	Automatisches Getriebe
DSL-ECU1	20A	–
DSL ECU2	10 A	–

Motorraum

Belegung der Sicherungen im Motorraum

Name	Ampere	Funktion
ECU1	20A (30A)	Motorsteuergerät
STOPPEN	10 A	Ampel stoppen
FR/NEBEL	10 A	Nebelscheinwerfer vorne
Klimaanlage	10 A	Klimaanlage
HORN	10 A	Horn
ECU2	10 A	Motorsteuergerät
ERSATZTEIL	10 A	Ersatzsicherung
ERSATZTEIL	15A	Ersatzsicherung
ERSATZTEIL	10 A	Ersatzsicherung
ABS2	30A	Antiblockiersystem
ABS1	30A	Antiblockiersystem
B+	30A	In Tafel B+
GEBLÄSE	30A	Gebläse
IGN1	30A	Zündung
IGN2	30A	Zündung
SCHWANZ LINKS	10 A	Rücklicht (links)
SCHWANZ RECHTS	10 A	Rücklicht (rechts)
DRL	10 A	Tagfahrlicht
GEFAHR	15A	Warnblinkanlage
R/LP	10 A	Zimmerlampe
AUDIO	15A	Audio
P/WDW	30A	Elektrischer Fensterheber
RAD	30A	Kühlerlüfter
BATT	100A (120A)	Lichtmaschine, Batterie
F/NEBEL	–	Relais für Nebelscheinwerfer
Klimaanlage	–	Klimaanlagenrelais
HORN	–	Hupenrelais
START	–	Motorrelais starten
RAD1	–	Kühlerlüfterrelais
RAD2	–	Kühlerlüfterrelais
RR NEBEL	–	Relais für Nebelschlussleuchte
SCHWANZ	–	Rücklichtrelais

Diesel-Untersicherungstafel

Belegung der Sicherungen im Motorraum (Untersicherungstafel nur Diesel)

Name	Ampere	Funktion
FFHTS	30A	Temporärer Sensor der Kraftstofffilterheizung
GLÜHKERZE	80A	Glühkerze
MDPS	80A	Motorisch angetriebene Servolenkung
PTC HTR1	40A	PTC-Heizung 1
PTC HTR2	40A	PTC-Heizung2
PTC HTR3	40A	PTC-Heizung3



Belegung Sicherungskasten und Relais Kia Picanto | Baujahr 2008-2011

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung unterhalb des Lenkrads.

Position des Sicherungskastens im Motorraum



Sicherungskastendiagramm Armaturenbrett

Belegung der Sicherungen im Armaturenbrett

Name	Ampere	Funktion
STARTSIGN	10 A	Motor starten
RR FOG LP	10 A	Nebelschlussleuchte
A/CON SW	10 A	Klimaanlage
CLUSTER	10 A	Cluster
SITZ HTD	15A	Sitzheizung
C/LEICHTER	15A	Feuerzeug
EINE TASCHE	10 A	Airbag
R/WISCHER	15A	Heckscheibenwischer
ABS/ESP	10 A	Antiblockiersystem / Elektronisches Stabilitätsprogramm
ZÜNDSPULE	15A	Zündung
T/SIG LP	10 A	Signal Licht anmachen
HTD-GLAS1	20A	Heckscheibenheizung
HTD-GLAS2	10 A	Heckscheibenheizung
P/WDW RR	25A	Elektrischer Fensterheber (hinten)
IGN O/S MIR	10 A	Außenrückspiegel
P/WDW FRT	25A	Elektrischer Fensterheber (vorne)
VORDERER WISCHER	20A	Frontscheibenwischer
H/LP (LH)	10 A	Scheinwerfer (links)
H/LP (rechts)	10 A	Scheinwerfer (rechts)
BENZINPUMPE	10 A	Benzinpumpe
INJ	15A	Injektion
SNSR	10 A	O 2 -Sensor
C/DR-SPERRE	20A	Zentralverriegelung der Tür
A/BAG IND	10 A	Airbagwarnung
TCU B/UP	15A	Automatisches Getriebe
DSL-ECU1	20A	–
DSL ECU2	10 A	–

Motorraum

Belegung der Sicherungen im Motorraum

Name	Ampere	Funktion
ECU1	20A (30A)	Motorsteuergerät
STOPPEN	10 A	Ampel stoppen
FR/NEBEL	10 A	Nebelscheinwerfer vorne
Klimaanlage	10 A	Klimaanlage
HORN	10 A	Horn
ECU2	10 A	Motorsteuergerät
ERSATZTEIL	10 A	Ersatzsicherung
ERSATZTEIL	15A	Ersatzsicherung
ABS2	40A	Antiblockiersystem
ABS1	40A	Antiblockiersystem
B+	30A	In Tafel B+
GEBLÄSE	30A	Gebläse
IGN1	30A	Zündung
IGN2	30A	Zündung
SCHWANZ LINKS	10 A	Rücklicht (links)
SCHWANZ RECHTS	10 A	Rücklicht (rechts)
DRL	10 A	Tagfahrlicht
GEFAHR	15A	Warnblinkanlage
R/LP	10 A	Zimmerlampe
AUDIO	15A	Audio
P/WDW	30A	Elektrischer Fensterheber
RAD	30A	Kühlerlüfter
BATT	100A (120A)	Lichtmaschine, Batterie
F/NEBEL	–	Relais für Nebelscheinwerfer
Klimaanlage	–	Klimaanlagenrelais
HORN	–	Hupenrelais
START	–	Motorrelais starten
RAD1	–	Kühlerlüfterrelais
RAD2	–	Kühlerlüfterrelais
RR NEBEL	–	Relais für Nebelschlussleuchte
SCHWANZ	–	Rücklichtrelais

Belegung der Sicherungen im Motorraum (Untersicherungstafel nur Benziner)

Name	Ampere	Funktion
MDPS	80A	Motorisch angetriebene Servolenkung

Untersicherungstafel nur für Diesel

Belegung der Sicherungen im Motorraum (Untersicherungstafel nur Diesel)

Name	Ampere	Funktion
FFHTS	30A	Temporärer Sensor der Kraftstofffilterheizung
GLÜHKERZE	80A	Glühkerze
MDPS	80A	Motorisch angetriebene Servolenkung
PTC HTR1	40A	PTC-Heizung 1
PTC HTR2	40A	PTC-Heizung2
PTC HTR3	40A	PTC-Heizung3



Belegung Sicherungskasten und Relais Kia Picanto | Baujahr 2012-2017

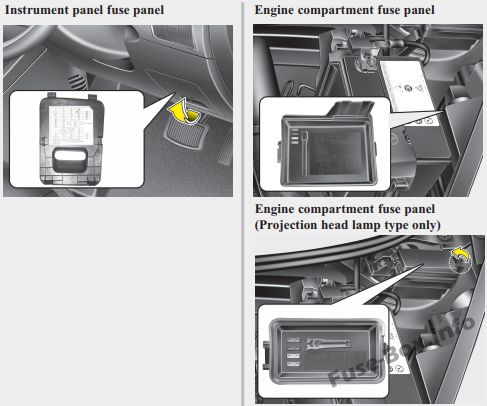

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel.

Position des Sicherungskastens im Motorraum



Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Belegung der Sicherungen im Armaturenbrett (2012)





Belegung der Sicherungen im Motorraum (2012)





Belegung der Sicherungen im Armaturenbrett (2014, 2015)





Belegung der Sicherungen im Motorraum (2014, 2015)





Armaturenbrett (2016, 2017)

Belegung der Sicherungen im Armaturenbrett (2016, 2017)





Motorraum

Allgemeiner Scheinwerfertyp



Projektionsscheinwerfertyp



Belegung der Sicherungen im Motorraum (2016, 2017)





Batteriepolabdeckung

Typ A



Typ B
