Belegung Sicherungskasten und Relais Land Rover Discovery Sport | Baujahr 2015-2019

Position des Sicherungskastens im Cockpit

Sicherungskasten im Fahrgastraum (oben): Öffnen Sie das Handschuhfach und entfernen Sie die Verkleidung von der Handschuhfachauskleidung.

Ein Etikett auf der Schalttafel zeigt die geschützten Stromkreise und die Sicherungspositionen. Sicherungskasten im Fahrgastraum (unten): Entfernen Sie die untere Zugangsklappe.

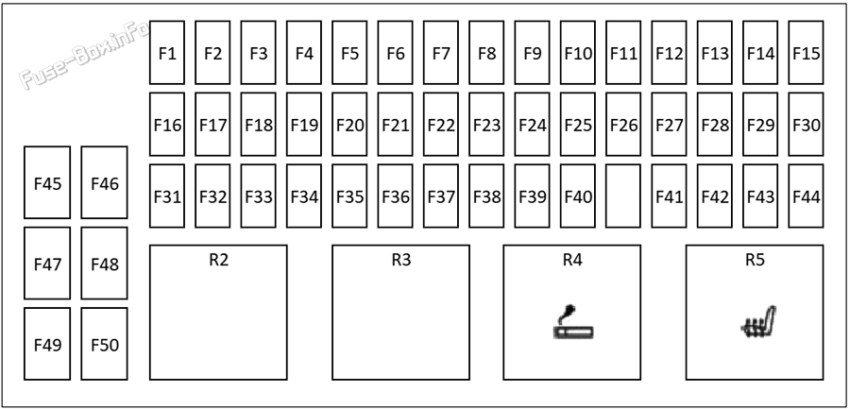

Diagramm des Sicherungskastens

Belegung der Sicherungen im Sicherungskasten des Cockpits

Nr.	Ampere	Funktion
1	5	Smart-Key-Empfänger, Alarmsensor, Reifendruckkontrollsystem (TPMS)
2	–	–
3	10	Nebelscheinwerfer vorne
4	–	–
5	5	Antiblockiersystem (ABS)
6	5	Adaptive Dynamik, elektrisches Differenzialsteuermodul (E-Diff)
7	–	–
8	25	Beifahrertürmodul
9	–	–
10	5	Beheizte Waschdüsen
11	10	Rückfahrscheinwerfer für Anhänger
12	5	Rückfahrscheinwerfer
13	–	–
14	5	Bremspedalschalter
15	30	Beheizte Heckscheibe
16	5	Elektrische Servolenkung (EPAS)
17	5	Schlüsselloses Zugangskontrollmodul
18	5	2017-2019: Motorkühlung.
19	5	Motormanagement-Steuermodul
20	5	Adaptive Geschwindigkeitsregelung (ACC)
21	5	Mittelkonsolenschalter, Außenbord-Armaturenbrettschalter
22	5	Automatische Übertragung
23	–	–
24	–	–
25	–	–
26	–	–
27	10	2017–2019: Anhänger-Nebelscheinwerfer.
28	–	–
29	–	–
30	–	–
31	5	Regensensor, Zusatzlampenschalter, Spannungsqualitätsmodul, Feuchtigkeitssensor, elektrisches Energiemanagement
32	25	Fahrertürmodul
33	–	–
34	10	Tankklappe verriegeln
35	–	–
36	5	Batterie-Backup-Echolot
37	20	Schlüsselloses Zugangskontrollmodul
38	15	Frontscheibenwaschanlage
39	25	Türmodul hinten links
40	5	Fensterheberschalter Fahrertür
41	5	Gateway-Modul
42	30	Fahrersitz vorne
43	15	Heckscheibenwaschanlage
44	25	Türmodul hinten rechts
45	30	Beifahrersitz
46	–	–
47	20	Sonnenschutz-Steuergerät
48	15	Anhänger-Stecker-Stromversorgung
49	–	–
50	–	–
51	5	Lenkradschalter
52	20	Feuerzeug
53	20	Cubby-Box-Zubehör-Steckdose
54	–	–
55	20	Zubehör-Steckdose für die hintere Konsole
56	10	Zusätzliches Rückhaltesystem (SRS)
57	10	Innenlampen
58	–	–
59	–	–
60	5	Belegungssensor, Deaktivierungsleuchte für den Beifahrerairbag
61	5	Motor startet
62	–	–
63	20	Laderaum-Zubehörsteckdose
64	–	–
65	–	–
66	5	Diagnose
67	15	Anhänger
68	–	–
69	15	Automatische Übertragung

Position des Sicherungskastens im Motorraum



1. Entfernen Sie die beiden Kunststoffbefestigungen (siehe Abbildung) und ziehen Sie das Rohr nach oben, um es von der Airbox zu lösen.
2. Entriegeln Sie die Laschen (Pfeil), um die Sicherungskastenabdeckung freizugeben.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum-Sicherungskasten

Nr.	Ampere	Funktion
1	5/30	2015: Anlassersensor. 2016: Anlasser (2,0 l Benzin) / Motormanagementsystem (2,0 l Diesel). 2017: Motormanagementsystem. 2018–2019: Motormanagementsystem (nur Diesel).
2	5	2015: Spannungsqualitätsmodul. 2016: Elektrisches Energiemanagement (Diesel). 2017–2019: Elektrisches Energiemanagement (nur Diesel). Motormanagementsystem (nur Benzin).
3	80	2015: Kühlventilatoren. 2016-2019: Servolenkung.
4	60	Glühkerzen (nur Diesel).
5	80/100	2015: Elektrische Servolenkung (EPAS). 2016-2019: Motorkühlung.
6	15.10	2015: Sauerstoffsensoren. 2016-2019: Motormanagementsystem.
7	15	2017: Motormanagementsystem
8	20/15	Motormanagementsystem
9	10	2015: Diesel – Motorsensoren. 2016-2019: Motormanagementsystem. Diesel Exhaust Fluid (DEF) (nur Diesel).
10	–	–
11	10	2015: Diesel und Benzin – Motorsensoren. 2016-2019: Motormanagementsystem.
12	15.10	2015: Diesel – Bypass der Abgasrückführung (AGR), Wasser-im-Kraftstoff-Sensor / Benzin – Zündspulen. 2016-2019: Motormanagementsystem
13	–	–
14	15.10	2015: Diesel – Motorsensoren / Benzin – Sauerstoffsensoren. 2016-2017: Motormanagementsystem. 2018–2019: Motorkühlung (nur Benzin) / Motormanagementsystem (nur Diesel).
15	40	2015-2016: Anlasser. 2017-2019: Motormanagementsystem.
16	100	Zuheizer.
17	60	Sicherungskasten im Fahrgastraum
18	60	Sicherungskasten im Fahrgastraum
19	60	Sicherungskasten im Gepäckraum
20	60	Sicherungskasten im Gepäckraum
21	60	2015: Spannungsqualitätsmodul. 2016-2019: Elektrisches Energiemanagement.
22	30	Scheibenwischer vorne
23	40	Sicherungskasten im Fahrgastraum
24	30	2015–2016: Diesel – Anlasser. 2017–2019: Anlasser (nur Diesel, Automatik und Benzin).
25	40	Antiblockiersystem (ABS)
26	40	Antiblockiersystem (ABS)
27	40	Sicherungskasten im Fahrgastraum
28	40	Heizgebläsemotor
29	30	Elektrische Anhängerbremse (Australien)
30	15	Scheinwerferwaschanlage
31	15	Hörner
32	10	Klimaanlagenkupplung
33	5	Hupe, beheizte Windschutzscheibe, Kraftstoffpumpe
34	40	Beheizte Frontscheibe – linke Seite
35	40	Beheizte Frontscheibe – rechte Seite
36	5	2015: Motormanagementsystem (EMS), Klimaanlagenkupplung, Anlasserritzel. 2016-2019: Motormanagementsystem, Klimaanlage.
37	20	Benzinpumpe.
38	5	2015: Lenkradmodul
39	5	2015: Adaptive Geschwindigkeitsregelung (ACC)
40	5	Adaptives Frontbeleuchtungssystem – rechter Scheinwerfer
41	5	Adaptives Frontbeleuchtungssystem – Linker Scheinwerfer
42	5	Scheinwerfersteuergerät, Steuergerät für dynamische Leuchtweitenregulierung
43	5	2015: Relaisspulen für Klima/Sitzheizung
44	10	Beheiztes Lenkrad
45	5	2016-2019: Lenkrad.

Position des Sicherungskastens im Kofferraum

Drehen Sie den Riegel und entfernen Sie die Verkleidung von der linken Seitenverkleidung des Gepäckraums.

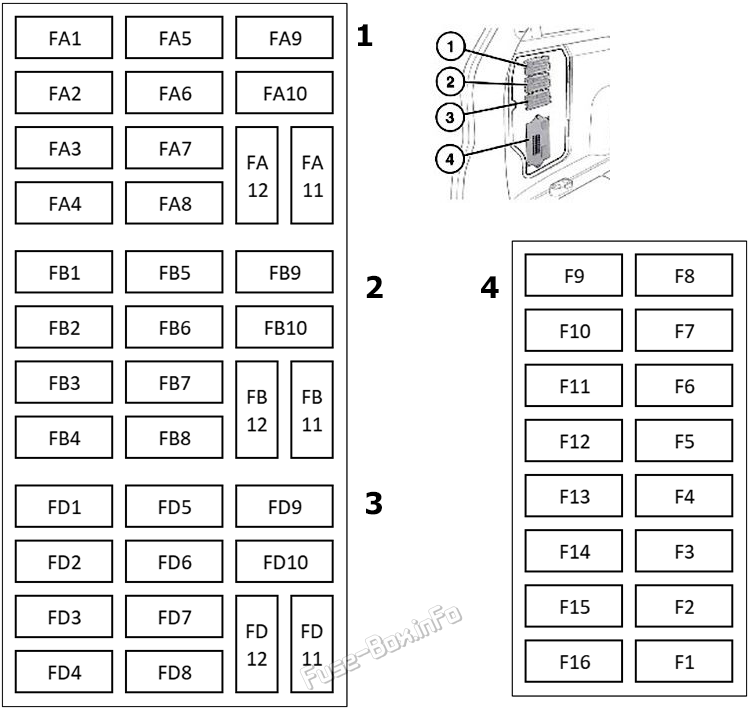

Diagramm des Sicherungskastens

Belegung der Sicherungen im Gepäckraum-Sicherungskasten

Nr.	Ampere	Funktion
FA1	30	Allradantrieb (AWD) – Trennender und effizienter Antriebsstrang
FA2	15	Heckscheibenwischerrelais
FA3	5	Allradantrieb (AWD) – Dynamischer Antriebsstrang
FA4	10	Telematikmodul
FA5	20	Fahrersitzheizungsmodul
FA6	20	Sitzheizungsmodul hinten (linke Seite)
FA7	5	Wade-Sensormodul
FA8	–	–
FA9	–	–
FA10	20	Klimatisierung hinten
FA11	30	Ausfahrbare Anhängerkupplung.
FA12	25	2017–2019: Diesel Exhaust Fluid (DEF).
FB1	–	–
FB2	–	–
FB3	10	Instrumententafel
FB4	5	Gateway-Modul
FB5	5	Steuermodul für automatisches Fernlicht (Fernlichtassistent).
FB6	5	Näherungskamera oder Rückfahrkamera
FB7	5	Toter-Winkel-Monitor (BSM)
FB8	10	Head-up-Display
FB9	–	–
FB10	5	2016–2019: Adaptive Geschwindigkeitsregelung (ACC)
FB11	40	Audio-Verstärker
FB12	20	2016-2019: Audioverstärker
FD1	20	Beheizbares Sitzmodul für den Beifahrer
FD2	20	Sitzheizungsmodul hinten (rechte Seite)
FD3	10	USB-Anschlüsse hinten und im Handschuhfach
FD4	–	–
FD5	30	2015: Magnaride. 2016–2019: Adaptive Federung.
FD6	25	Elektrische Heckklappe
FD7	5	2015: FBH-Receiver. 2016-2019: Standheizung.
FD8	5	2016-2019: Zusatzkühlmittelpumpe.
FD9	5	Komfortrelais
FD10	25	2017–2019: Kraftstoffpumpe (nur russische und indische Fahrzeuge).
FD11	40	2016: Diesel Exhaust Fluid (DEF).
FD12	–	–
1	15	Touchscreen, vorne integriertes Bedienfeld
2	10	2015: Audioverstärker. 2016-2019: Audioverstärker. Audio-Video-Eingangs-/Ausgangsfeld.
3	10	Geste Heckklappe
4	10	Navigation, Fernsehtuner, Telefon
5	15	Audio-Kopfeinheit
6	15	Rücksitzaktuatoren, Audio-Video-Ein-/Ausgabefeld
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	15	Integrierte Bedienfelder vorne und hinten – Heizung und Belüftung
16	20	2015–2016: Kraftstoffbetriebene Zusatzheizung. 2017-2019: Standheizung.



Belegung Sicherungskasten und Relais Land Rover Discovery Sport | Baujahr 2020-2023

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich unterhalb des Handschuhfachs. Entfernen Sie die untere Zugangsabdeckung, um an die Sicherungen zu gelangen.

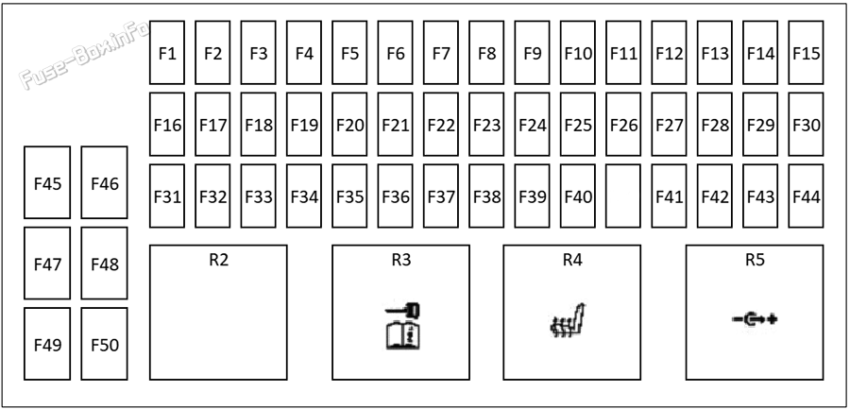

Diagramm des Sicherungskastens

Belegung der Sicherungen im Sicherungskasten des Armaturenbretts

Nr.	Ampere	Funktion
1	30	Beifahrersitz.
2	30	Fahrersitz.
3	25	Beifahrertürmodul.
4	25	Fahrertürmodul.
5	5	Schlüsselloser Zugang.
6	–	–
7	–	–
8	5	Nur Plug-in-Hybridfahrzeuge: PHEV-Anschlusskasten.
9	5	2020: Reifendruckkontrollsystem (TPMS). 2021–2023: HF-Empfänger.
10	5	Batterie-Backup-Echolot.
11	5	Instrumententafel.
12	20	Kraftstoffsystem.
13	5	Diagnosebuchse.
14	5	Wegfahrsperre für Fahrzeuge.
15	5	Lenkrad.
16	20	Schlüsselloser Zugang.
17	5	2020: Bremspedalschalter.
18	20	Frontjalousie.
19	20	Beheizbarer oder klimatisierter Beifahrersitz.
20	5	Spiegel. Kamera.
21	5	Überwachung des toten Winkels.
22	5	2020: Kamera.
23	–	–
24	10	Head-Up-Display-Modul.
25	10	Instrumententafel.
26	20	Feuerzeug.
27	5	2020: Einparkhilfe.
28	10	2020: Head-Up-Display und Lüfter.
29	5	Adaptive Geschwindigkeitsregelung.
30	20	Fahrersitzheizung und Sitzklimatisierung.
31	5	2020: Luftionisator. Bremssystem. 2021-2023: Zündvorschub.
32	5	2020: Insassenüberwachung. Elektrische Heckklappe. 2021–2023: USB-Hub.
33	10	2020: Tragbarer Audioverstärker hinten.
34	15	2020: Infotainmentsystem. 2021–2023: Klappsitze hinten.
35	15	Infotainmentsystem.
36	10	Audio-Video-Ausgabe.
37	15	Sitzschalter und Memory.
38	20	Zusatzsteckdose in der Ablagebox.
39	5	Elektrochromer Spiegel.
40	–	–
41	10	Beheiztes Lenkrad.
42	5	2020: Lenkrad.
43	20	Heizungs- und Lüftungssystem.
44	–	–
45	40	Körperkontrollmodul.
46	2	Elektronische Mautgebühr in Singapur (nur Rechtslenkerfahrzeuge)
47	40	Körperkontrollmodul.
48	–	–
49	40	Verstärker des Infotainmentsystems.
50	20	2020: Verstärkermodul.

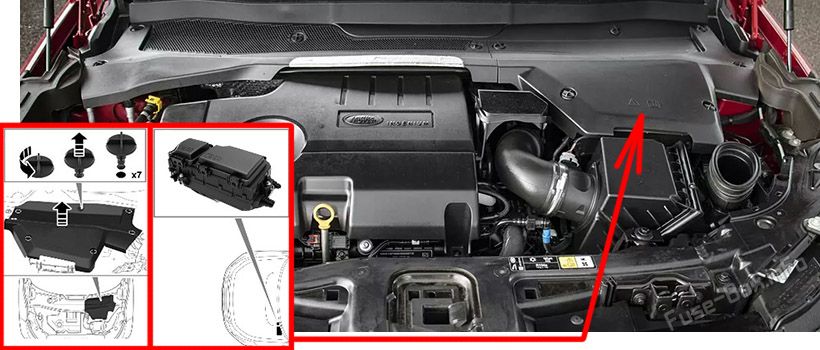

Position des Sicherungskastens im Motorraum



Der Sicherungskasten befindet sich unter der linken Motorabdeckung.

1. Entfernen Sie die linke Seitenabdeckung: Schrauben Sie die Spannschlossklammern gegen den Uhrzeigersinn ab und entfernen Sie sie. Heben Sie die Vorderkante der Abdeckung an und schieben Sie sie nach vorn, um sie zu entfernen.
2. Lösen Sie die Laschen, mit denen die Sicherungskastenabdeckungen befestigt sind.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum-Sicherungskasten

Nr.	Ampere	Funktion
1	–	–
2	15	2021–2023: Wasserladeluftkühler.
3	10	Motormanagementsystem.
4	–	–
5	15	Motormanagementsystem.
6	15	Motormanagementsystem.
7	10	2020: Außenschallgebermodul.
8	10	Nur Plug-in-Hybridfahrzeuge: PHEV-Steuerung/PHEV-Heizpumpe.
9	15	Ladeluftkühler-Wasserpumpe.
10	15	Nur Plug-in-Hybridfahrzeuge: Wechselrichter.
11	5	2020-2021: Lenkrad.
12	5	Starterschalter.
13	–	–
14	–	–
15	15	Motormanagementsystem.
16	–	–
17	15	Kraftstoffsystem. Motormanagementsystem. Abgassensoren.
18	30	2021-2023: Glühkerzen.
19	40	Motorsteuerungsmodul.
20	40	Bremssteuermodul. Batterie.
21	30	2021-2023: Glühkerzen.
22	40	Gebläsemotor.
23	10	Nebelscheinwerfer vorne.
24	10	Abgassensoren.
25	–	–
26	10	2020: Kraftstoffsensoren. 2021–2023: Dieselabgasflüssigkeiten.
27	10	2020: Abgassensoren. 2021–2023: Motormanagementsystem.
28	25	Benzinpumpe.
29	25	Frontscheibenwaschanlage.
30	–	–
31	25	Heckscheibenwaschanlage.
32	–	–
33	10	2020-2021: Lenkraddrehkupplung.
34	25	Scheinwerfer rechts.
35	25	Scheinwerfer links.
36	10	2021-2023: Fahrerassistenzsysteme.
37	15	Horn.
38	10	Nur PHEV: Batterie/Riemen integrierter Starter-Generator.
39	20	4-Rad Antrieb.
40	25	Power-Waschpumpe.
41	5	2021-2023: Akustisches Fahrzeugwarnsystem.
42	15	Nur PHEV: Hybrid-Kühlmittelpumpe.
43	–	–
44	40	Beheizter Bildschirm vorne rechts.
45	40	Nur Plug-in-Hybridfahrzeuge: Getriebeölpumpe.
46	–	–
47	40	Beheizter Bildschirm vorne links.
48	40	Anlasser.
49	30	Elektrische Feststellbremse (EPB).
50	40	Ersatzteil.
51	40	Dieselmotor.
52	30	Scheibenwischermotor.

Position des Sicherungskastens im Kofferraum

Drehen Sie den Riegel und entfernen Sie die Verkleidung von der linken Seite des Laderaums.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Gepäckraum-Sicherungskasten

Nr.	Ampere	Funktion
1	15	Heckscheibenwischer.
2	20	Ersatzteil.
3	5	Telematik.
4	5	Kraftstoffverbrennende Heizung (FBH).
5	25/10	2020-2021: Kraftstoffpumpe. 2022–2023: Fahrhilfen und Kollisionsvermeidungssysteme.
6	30	Elektrische Heckklappe.
7	5	2020-2021: Klimakontrollpanel.
8	–	–
9	30	Ersatzteil.
10	30	Ersatzteil.
11	25	Rechtes hinteres Türmodul.
12	20	Anhänger.
13	5	4-Rad Antrieb.
14	25	Türmodul hinten links.
15	10	2022–2023: Nahfeldsensormodul.
16	–	–
17	–	–
18	–	–
19	30	Antriebsstrang.
20	–	–
21	20	Zubehörsteckdose.
22	5	Ersatzteil.
23	20	Schiebedachmotor.
24	5	2020–2021: Wade-Erkennung. 2022–2023: USB-Sitz.
25	5	48-V-Batteriesensor.
26	20	Beheizbares Sitzmodul hinten.
27	–	–
28	5	2020-2021: Kraftstoffpumpe.
29	10	Drahtloses Ladegerät.
30	–	–
31	–	–
32	–	–
33	20	Anhängersteckdose.
34	10	Fahrgestellsteuermodul.
35	30	Antriebsstrang.
36	20	2020-2021: Kraftstoffpumpe.
37	20	Ersatzteil.
38	5	Ersatzteil.
39	20	2022–2023: Klima- und Komfortsysteme im Fond.
40	10	USB-Ladegerät.
41	20	Beheizbarer Rücksitz rechts.
42	20	Zubehörsteckdose an der hinteren Konsole.
43	–	–
44	30	Beheizte Heckscheibe.
45	30	2022–2023: Antriebsstrang.
46	–	–
47	30	Antriebsstrang.
48	30	Ausfahrbare Anhängerkupplung.
49	50	PTC-Heizung.
50	25	Heizung.



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz

Weitere Artikel zum Land Rover Discovery Sport
