MG ZS Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug |Tabelle mit Belegung + Ampere

Bild: Navigator84 – , CC BY-SA 4.0, Link

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im MG ZS inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie außerdem die passende Stromstärke und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais MG ZS | Baujahr 2017-2020

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unterhalb des Handschuhfachs auf der Beifahrerseite. Entfernen Sie die Verschlussplatte unter dem Handschuhfach, um Zugang zum Sicherungskasten zu erhalten.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Ampere	Funktion
F1	15A	Echte Heckwäsche
F2	10 A	Rückspiegelschalter, Diagnosebuchse
F3	5A	Gangwechselanzeige
F4	15A	Relais für Frontwaschanlage
F5	10 A	Airbag-ECU
F6	10 A	Bremspedalschalter
F7	15A	Super-Lock-Relais
F8-F14	–	–
F15	15A	Steckdose vorne
F 16	5A	Radio
F17	5A	Vordere Innenleuchte, Gebläserelais
F18	30A	Fensterheberschalter hinten links
F19	30A	Fensterheberschalter für Beifahrerseite
F20	30A	Fensterheberschalter hinten rechts
F21	30A	Fahrertürschalterpaket
F22	10 A	Außenspiegelheizung
F23	25A	Heizelement für die Heckscheibe
F24	15A	Radio/FICM, DAB, ICE-Panel-Schalter
F25	10 A	MTC, ETC, ETC-Panel
F26	5A	Instrumentenpaket
F27	10 A	Automatikgetriebe (4AT & 6AT)
F28	–	–
F29	–	–
F30	5A	Zündschloss
F31	10 A	TPMS
F32	5A	IMMO-Antenne
F33-44	–	–

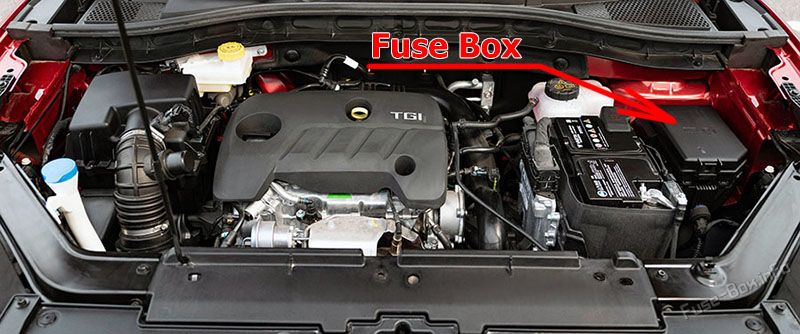

Position des Sicherungskastens im Motorraum

Drücken Sie auf die Fixierklammern, um den Sicherungskastendeckel zu entfernen.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Ampere	Funktion
FL1	200A	Generator
FL2	80A	EPS
FL3	40A	Kühlgebläse-Relaispaket
FL4	60A	Sicherungen im Innenraum-Sicherungskasten F18, F19, F20, F21
FL5	80A	Sicherung im Innenraum-Sicherungskasten F1, F2, F3, F4, F5, F6, F7, F24, F25, F26, F27, F28, F29, F30, F31, Relais für Heckscheibenheizung
FL6	25A	SCS (Ventil)
FL7	–	–
FL8	20A	BCM
FL9	40A	SCS (Pumpe)
FL10	25A	BCM
FL11	30A	Gebläserelais
FL12	–	–
FL13	30A	Anlasserrelais
FL14	25A	–
FL15	30A	KLR-Relais
FL16	30A	DC/DC
FL17	30A	–
F1	10 A	Abblendlicht rechts, Schalter für Leuchtweitenregulierung, Motor für Leuchtweitenregulierung rechts
F2	15A	Lichtmaschine, Vorsauerstoffsensor, Nachsauerstoffsensor, Ventil mit variabler Ventilsteuerung (Einlass, 1,0T), VVT-Ventil (Auslass, 1,0T), Kanistersteuerventil (1,0T), Ölsteuerventil (1,0T)
F3	10 A	Abblendlicht links, Leuchtweitenregulierungsmotor links
F4	10 A	A1C Kompressorkupplungsrelais
F5	5A	Motor-ECU
F6	10 A	Kraftstoffinjektor (1,5 l)
F7	30A	Relais für die Aktivierung des Frontscheibenwischers, Relais für die Geschwindigkeit des Frontscheibenwischers
F8	5A	Kühlgebläse-Relaispaket, AC-Druckschalter, NTS
F9	15A	Kraftstoffpumpenrelais
F10	10 A	Rechtes Fernlicht
F11	10 A	Linker Hauptträger
F12	30A	Zündspule, Motor-ECU
F13	10 A	Hupenrelais
F14	30A	–
F15	10 A	Einlassnockenwellenmagnet (1,5 l), Auslassnockenwellenmagnet (1,5 l), Kanistersteuerventil (1,5 l), Kupplungspositionssensor (1,5 l), Wastegate-Steuerventil (1,0 T), elektronischer Thermostat (1,0 T), Wasserpumpe (1.0T), Variables Ablassventil (1.0T)
F 16	15A	Heckscheibenwischerrelais
F17	15A	Nebelscheinwerferrelais
F18	5A	Airbag-ECU
F19	5A	Motor-ECU
F20	5A	Motor-ECU
F21	5A	BCM
F22	10 A	–
F23	10 A	–
F24	5A	–
F25	10 A	BCM
F26	15A	–
F27	15A	BCM
F28	15A	–
F29	10 A	–
F30	10 A	DC/DC, Instrumentenpaket, ETC, Rückfahrscheinwerferschalter, 6AT-Gangschaltung, PAB-Anzeige



Belegung Sicherungskasten und Relais MG ZS | Baujahr 2019-2021

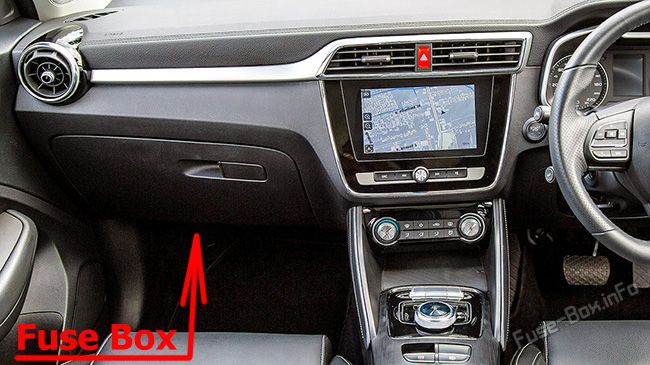

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unterhalb des Handschuhfachs auf der Beifahrerseite. Entfernen Sie die Verschlussplatte unter dem Handschuhfach, um Zugang zum Sicherungskasten zu erhalten.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Ampere	Funktion
F1	5A	Ladestecker-Entriegelungsrelais, Ladestecker-Sperrrelais
F2	10 A	Diagnosebuchse
F3	5A	Ladegerät, EVCC
F4	15A	Relais für vordere Wäsche, Relais für hintere Wäsche
F5	5A	SDM
F6	5A	HV-PTC, ESS-PTC
F7	10 A	ESS (Hochspannungsbatterie)
F8	5A	TPMS, EPB-Schalter
F9	5A	VCU
F10	10 A	PACM
F11	5A	PEPS
F12	–	–
F13	30A	Schalter für die Einstellung des Fahrersitzes
F14	5A	IMMO-Spule
F15	15A	Vordere Steckdose
F 16	5A	Hinteres USB-Lademodul, Hauptlichtschalter, Scheinwerferbaugruppe
F17	–	–
F18	30A	Fensterheberschalter hinten links
F19	30A	Beifahrerfenster-Hebeschalter
F20	30A	Fensterheberschalter hinten rechts
F21	30A	Fahrerfensterhebermotor
F22	10 A	Beheizte Spiegel
F23	25A	Heckscheibenbaugruppe
F24	20A	FICM, IFP, DAB
F25	15A	USW., ACFP
F26	5A	Instrumentenpaket
F27	10 A	Fahrertürschalterpaket, Hauptlichtschalter
F28	5A	RLS, Master-Radar
F29	10 A	Tor
F30	10 A	Tor
F31	30A	Schiebedach-ECU
F32	30A	Schiebedach-ECU
F33	5A	SCU
F34	10 A	ESCL
F35	15A	Super-Lock-Relais
F36-41	–	–
F42	30A	EPB
F43	30A	EPB
F44	–	–

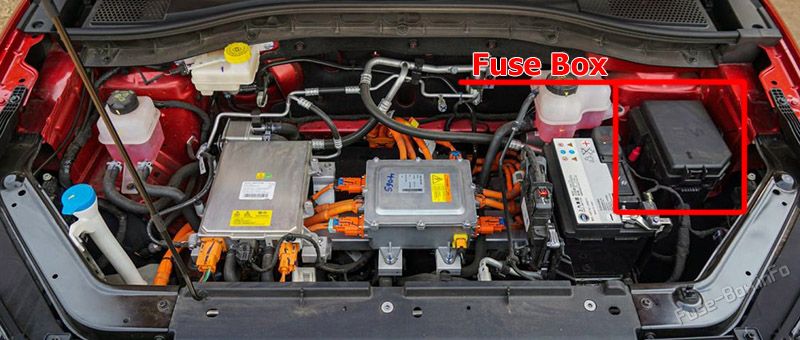

Position des Sicherungskastens im Motorraum

Drücken Sie auf die Fixierklammern, um den Sicherungskastendeckel zu entfernen.

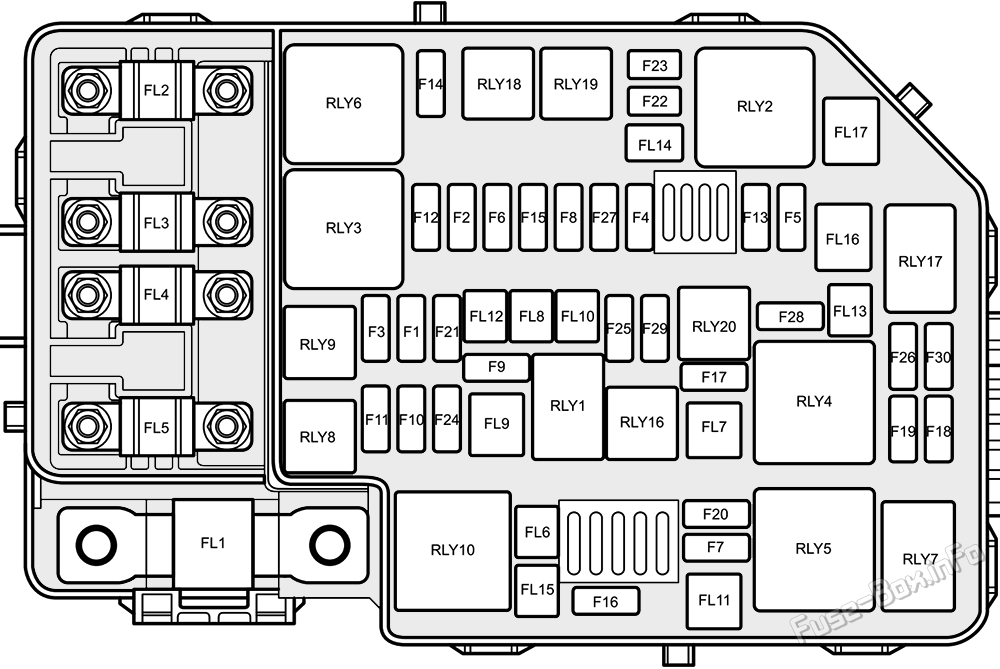

Diagramm des Sicherungskastens

Belegung der Sicherungen im Frontfach

Nr.	Ampere	Funktion
FL1	I50A	PEB
FL2	80A	EPS
FL3	40A	Kühlerlüfter-Relaispaket
FL4	80A	Sicherung im Fahrgastraum-Sicherungskasten F18, F19, F20, F21, F34, F35, F42, F43
FL5	80A	Sicherung im Fahrgastraum-Sicherungskasten F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F13, F14, F24, F25, F26, F27, F28, F29, F30, F31, F32, F33, HRW-Relais
FL6	25A	SCS-Ventil
FL7	30A	Gebläsemotor usw
FL8	20A	BCM
FL9	40A	SCS-Pumpe
FL10	30A	BCM
FL11	–	–
FL12	20A	BCM
FL13	–	–
FL14	–	–
FL15	30A	KLR-Relais
FL16	–	–
FL17	40A	EVP-Relais
F1	–	–
F2	15A	PEB-Wasserpumpe, Kühlgebläse-Relaispaket
F3	–	–
F4	–	–
F5	10 A	EVAP
F6	–	–
F7	30A	Wischeraktivierungsrelais, Wischergeschwindigkeitsrelais
F8	–	–
F9	–	–
F10	10 A	Hauptträger – rechts
F11	10 A	Hauptträger – links
F12	–	–
F13	15A	Hupenrelais
F14	–	–
F15	5A	Bremspedalschalter
F 16	15A	Heckscheibenwischerrelais
F17	15A	ESS-PWM-Pumpenrelais
F18	5A	SDM
F19	5A	VCU
F20	–	–
F21	15A	BCM
F22	10 A	Sitzheizungsrelais – links
F23	10 A	Sitzheizungsrelais – rechts
F24	10 A	PEB
F25	15A	BCM
F26	–	–
F27	5A	BCM, EVP-Relais, vordere Atemlampe
F28	–	–
F29	–	–
F30	10 A	BCM, SCU, Instrumentenpaket, ADM, FVCM, Frontradar



Belegung Sicherungskasten und Relais MG ZS | Baujahr 2021-2023

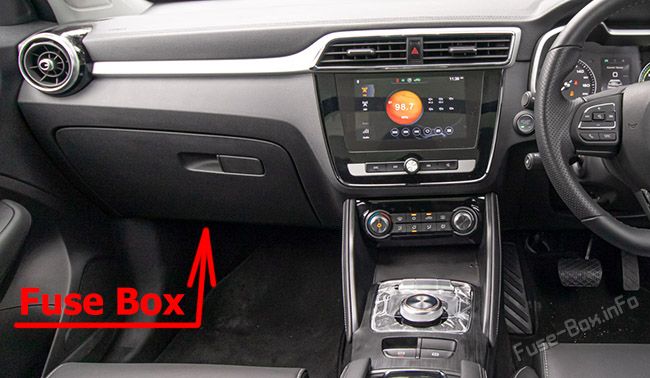

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unterhalb des Handschuhfachs auf der Beifahrerseite. Entfernen Sie die Verschlussplatte unter dem Handschuhfach, um Zugang zum Sicherungskasten zu erhalten.

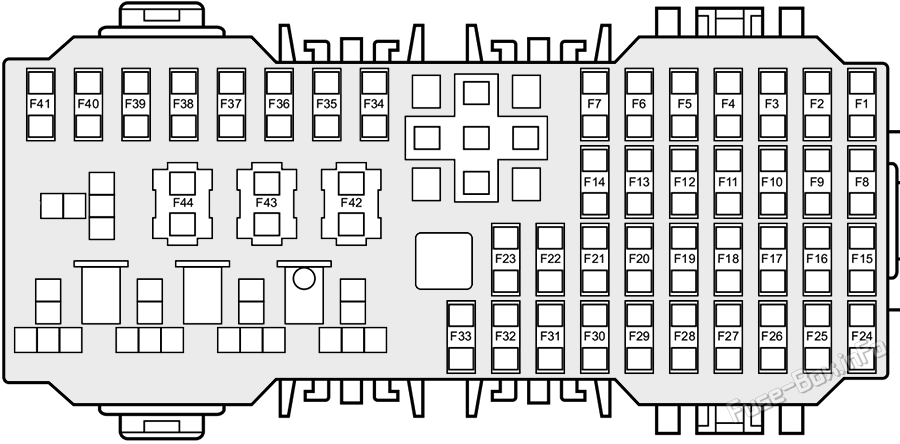

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Ampere	Funktion
F1	15A	Relais für vordere Scheibenwaschanlage, Relais für hintere Scheibenwaschanlage
F2	10 A	Diagnosebuchse
F3	5A	PRND-Anzeige
F4	10 A	Relais für Sitzheizung vorne links
F5	10 A	Airbag-ECU (SDM)
F6	10 A	Schlüsselloser Start-/Stoppschalter, Gateway
F7	30A	Schalter für die Einstellung des Fahrersitzes
F8	15A	Super-Lock-Relais
F9-F11	–	–
F12	5A	Fahrassistenzradar links hinten
F13-F14	–	–
F15	15A	Vordere Steckdose
F 16	5A	Vordere Innenleuchte, Außenspiegel und Hauptlicht-Höhenverstellschalter, oberer USB-Anschluss, linke Scheinwerferbaugruppe, rechte Scheinwerferbaugruppe
F17	5A	Hinten USB
F18	5A	EPB-Schalter
F19	5A	Außenspiegel und Hauptlicht-Höhenverstellschalter, Regenlichtsensor
F20	10 A	Relais für Sitzheizung vorne rechts
F21	10 A	360°-Ansichtsmodul, Sicherung im Fahrgastraum F12
F22	10 A	Heizelement für Außenspiegel
F23	25A	Heizelement für die Heckscheibe
F24	20A	Zentrales Display vorne, Infotainment-Steuermodul vorne
F25	10 A	Elektronischer Temperaturregler
F26	5A	Instrumentenpaket
F27	10 A	Getriebesteuermodul – AT
F28	5A	Informations-Faceplate
F29	30A	Schiebedach
F30	5A	DAB-Modul
F31	5A	Reifendruckkontrollsystem
F32	10 A	Elektronische Lenksäulenverriegelung
F33	30A	Schiebedach
F34-F41	–	–
F42	25A	Stabilitätskontrollmodul (Ventil) – MT
F42	40A	Stabilitätskontrollmodul (Ventil) – AT
F43	30A	Beifahrerfenster-Hebeschalter, Fensterheber-Schalter hinten links
F44	30A	Schalterpaket für Fahrertür, Fensterheber für Fahrerseite, Schalter für Fensterheber hinten rechts

Position des Sicherungskastens im Motorraum

Drücken Sie auf die Fixierklammern, um den Sicherungskastendeckel zu entfernen.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Ampere	Funktion
FL1	I50A	Generator
FL2	80A	Elektrisches Servolenkungsmodul
FL3	40A	Kühlerlüfter-Relaispaket
FL4	80A	Windschutzscheiben-/Spiegelheizungsrelais, Fahrgastraumsicherung F18, F19, F20, F21, F42, F43, F44
FL5	80A	KLR-Relais, Innenraumsicherung F1, F2, F3, F4, F5, F6, F7, F8, F24, F25, F26, F27, F28, F29, F30, F31, F32, F33
FL6	–	–
FL7	40A	Elektronischer Temperaturregler, Gebläse
FL8	20A	Körperkontrollmodul
FL9	40A	Stabilitätskontrollmodul (Pumpe)
FL10	–	–
FL11	–	–
FL12	–	–
FL13	30A	Anlasserrelais
FL14	–	–
FL15	–	–
FL16	30A	DC/DC-Wandler
FL17	–	–
F1	10 A	Rechte Scheinwerferbaugruppe
F2	15A	Nachgeschalteter Lambdasensor, vorgeschalteter Lambdasensor, positiver Temperaturkoeffizient (1,5 l), variable Einlassnockenwellensteuerung (1,0 t), variable Auslassnockenwellensteuerung (1,0 t), Ölregelventil (1,0 t), Kanisterspülventil (1,0 t)
F3	10 A	Linke Scheinwerferbaugruppe
F4	10 A	Kompressorrelais
F5	5A	Motorsteuerungsmodul
F6	10 A	Kraftstoffinjektor (1,5 l)
F7	30A	Relais zur Aktivierung des Frontscheibenwischers, Relais für hohe/niedrige Geschwindigkeit des Frontscheibenwischers
F8	5A	Kühlgebläse-Relaispaket, Bremspedalschalter, Kraftstoffpumpenrelais, Wechselstrom-Druckschalter, Neutralschalter (1,5 l)
F9	20A	Kraftstoffpumpenrelais
F10	10 A	Rechte Scheinwerferbaugruppe
F11	10 A	Linke Scheinwerferbaugruppe
F12	30A	Zündspule, Motorsteuergerät
F13	15A	Hupenrelais
F14	–	–
F15	10 A	Variable Einlassnockenwellensteuerung (1,5 l), variable Auslassnockenwellensteuerung (1,5 l), Kanisterspülventil (1,5 l), elektronischer Thermostat (1,0 T), elektronische Wasserpumpe (1,0 T), Ablassventil (1,0 T), Waste Gate Steuerventil (1.0T), Kupplungsgeberzylindersensor (1.0T)
F 16	15A	Heckscheibenwischerrelais
F17	10 A	Nebelscheinwerferrelais
F18	5A	Airbag-ECU (SDM)
F19	5A	Instrumentenpaket, Fronterkennungsradar, Frontsicht-Steuermodul, Schaltmechanismus, Rückfahrscheinwerferschalter, DC/DC-Wandler, Airbag-Anzeigemodul
F20	5A	Motorsteuerungsmodul
F21	25A	Körperkontrollmodul
F22	–	–
F23	–	–
F24	–	–
F25	30A	Körperkontrollmodul
F26	–	–
F27	15A	Körperkontrollmodul
F28	–	–
F29	–	–
F30	5A	Motorsteuerungsmodul
