Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Seat Mii mit einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine Community – wir bemühen uns, all Ihre Fragen und Anliegen zeitnah zu beantworten. Geben Sie dazu nach Möglichkeit immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an.

Kommentar verfassen!

Nachricht schicken!

Inhaltsverzeichnis dieses Ratgebers anzeigen

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2018 bis 2019

Übersicht Farbcodes

Sicherung Farbe	Ampere
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
Weiß	25
Grün	30
Orange	40

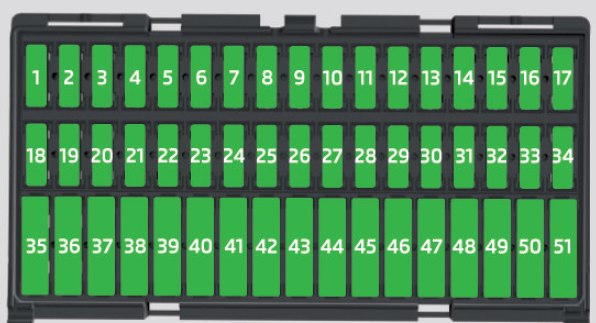

Sicherungskasten Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Klimaanlage, Diagnosestecker
2	Scheinwerfer-Reichweitensteuerung unterstützen; Einparkhilfe; Einstellung der Position der elektrischen Außenspiegel; Sitzheizung.
3	Automatische Übertragung; Motorsteuerung; Servolenkung; Bedienhebel unter dem Lenkrad; Kombiinstrument; Kühlerlüfter.
4	Airbag
5	Rückfahrscheinwerfer
6	Front- und Heckwischeranlage
7	Fernlicht – linke Seite
8	Fernlicht – rechte Seite
9	Nicht zugeordnet
10	Elektrisch beheizbare Außenspiegel; Diagnoseanschluss; Regensensor.
11	Tagfahrlicht
12	Nicht zugeordnet
13	Fahrzeugbeleuchtung – linke Seite
14	Fahrzeugbeleuchtung – rechte Seite
15	Fahrzeug mit START-STOPP-System:Radio; Fahrzeug ohne START-STOPP-System: Schalterbeleuchtung, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung.
16	Fahrzeugbeleuchtung – Nebelschlussleuchte
17	Heckscheibenwischer
18	Panoramadach
19	Zentralverriegelung
20	Heizbare Heckscheibe
21	Rücklichter; Nebellichter.
22	Horn
23	Spannungsstabilisator (für START-STOP-System); Fahrzeugbeleuchtung (Fahrzeug ohne START-STOPP-System)
24	Scheinwerferblinker
25	Scheibenwischer
26	Fahrzeug mit START-STOPP-System:Fahrzeugbeleuchtung; Fahrzeug ohne START-STOPP-System: Radio.
27	Schalten Sie die Signallichter ein; Bremslichter.
28	Schalthebel für Automatikgetriebe
29	Benzinpumpe
30	2018:Motorsteuergerät, Kombiinstrument, Regensensor, Lenkradbedienhebel, Klimaanlage; 2019: Motorsteuergerät, Kombiinstrument, Lenkradbedienhebel, Kraftstoffpumpe.
31	2018:Fahrzeugbeleuchtung – Abblendlicht (gilt für Fahrzeuge mit START-STOPP-System); 2019: Fahrzeugbeleuchtung.
32	Zentrales Steuerungssystem
33	Fahrzeugbeleuchtung – Standlicht
34	Innenbeleuchtung
35	Fahrzeugbeleuchtung – rechte Seite (gilt für Fahrzeuge ohne START-STOPP-System); Kombiinstrument (2019).
36	Fahrzeugbeleuchtung – linke Seite (gilt für Fahrzeuge ohne START-STOPP-System)
37	ESP
38	Leiste mit Tasten, Spannungswandler DC-DC (gilt für Fahrzeuge mit START-STOPP-System); Motorstart (2019).
39	Bedienhebel unter dem Lenkrad; Scheibenwaschanlage vorne und hinten.
40	Lambdasonde; Kühlerlüfter; Gasventil; Öldruckventil; Aktivkohlefilterventil; Motorkomponenten (2019).
41	Bremspedalschalter; Kupplungspedalschalter; Kühlerlüfter; Motorkomponenten.
42	Motorsteuerungssystem
43	2018:Kraftstoffpumpe, Vakuumpumpe für Bremssystem; 2019: Vakuumpumpe für das Bremssystem, Klimaanlage.
44	Einspritzventile, Motorkomponenten, Kraftstoffpumpe
45	Zündspulen, Motorkomponenten
46	12V Steckdose
47	Gebläse für Klimaanlage/Heizung
48	Sitzwärmer
49	Elektrische Fensterheber – richtig
50	Fahrzeugbeleuchtung – Tagfahrlicht, Fernlicht
51	Elektrische Fensterheber – links

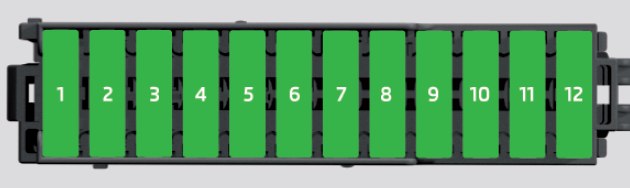

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio
4	DC-DC-Spannungswandler; Motoranlasser; Streifen mit Knöpfen.
5	Klimaanlage
6	Nicht zugeordnet
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Fahrzeugbeleuchtung – rechte Seite
10	Fahrzeugbeleuchtung – linke Seite
11	Anlasser
12	DC-DC-Spannungswandler; ABS; Kombiinstrument; Radio.

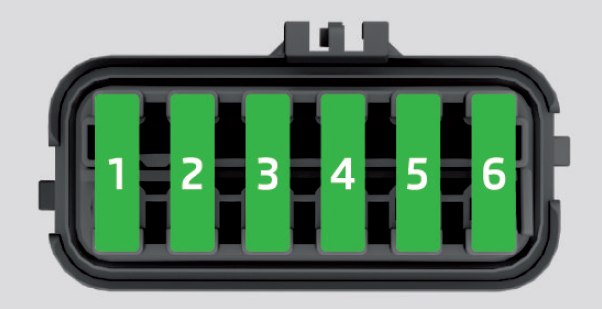

Sicherungskasten Motorraum

Nr.	Beschreibung
1	ABS/ESP
2	Kühlerlüfter; Gebläse für Klimaanlage.
3	Kühlkontrollsystem; Zündung.
4	ABS/ESP
5	Batteriedatenmodul; Zündschloss.
6	Zündschloss; Anlasser.

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2017

Sicherungskasten Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Klimaanlage; Diagnosestecker.
2	Scheinwerfer-Reichweitensteuerung unterstützen; Einparkhilfe; Anpassung der Außenspiegeloberfläche.
3	Automatische Übertragung; Motorsteuerung; Servolenkung; Bedienhebel unter dem Lenkrad; Indikator gesetzt
4	Airbag
5	Rückfahrscheinwerfer
6	Heckscheibenwischer; Scheibenwaschanlage.
7	Fernlicht – linke Seite
8	Fernlicht – rechte Seite
9	Nicht zugeordnet
10	Elektrisch beheizbare Außenspiegel; Diagnoseanschluss.
11	Nicht zugeordnet
12	Fahrzeugbeleuchtung
13	Fahrzeugbeleuchtung
14	Fahrzeugbeleuchtung
15	Fahrzeug mit START-STOPP-System:Radio; Fahrzeug ohne START-STOPP-System: Zentralsteuergerät, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung.
16	Fahrzeugbeleuchtung
17	Heckscheibenwischer
18	Panoramadach
19	Zentralverriegelung
20	Heizbare Heckscheibe
21	Rückfahrscheinwerfer
22	Horn
23	Spannungsstabilisator (für START-STOP-System)
24	Scheinwerferblinker
25	Scheibenwischer
26	Radio
27	Schalten Sie die Signallichter ein; Bremslichter.
28	Schalthebel für Automatikgetriebe
29	Benzinpumpe
30	Motorsteuerung; Kombiinstrument; Regensensor; Bedienhebel unter dem Lenkrad.
31	Fahrzeugbeleuchtung
32	Zentrale Steuereinheit
33	Fahrzeugbeleuchtung
34	Innenbeleuchtung
35	Fahrzeugbeleuchtung
36	Fahrzeugbeleuchtung
37	ESC
38	Schlüsselleiste
39	Bedienhebel unter dem Lenkrad; Scheibenwaschanlage vorne und hinten.
40	Lambdasonde; Kühlerlüfter; Gasventil; Öldruckventil; Aktivkohlefilterventil.
41	Bremspedalschalter; Lüfter.
42	Motorsteuergerät
43	Benzinpumpe
44	Einspritzventile
45	Zündspulen
46	12V Steckdose
47	Gebläse für Klimaanlage/Heizung
48	Sitzwärmer
49	Elektrische Fensterheber
50	Fahrzeugbeleuchtung
51	Elektrische Fensterheber

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio
4	DC-DC-Spannungswandler; Anlasserrelais; Streifen mit Knöpfen.
5	Klimaanlage
6	Nicht zugeordnet
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Fahrzeugbeleuchtung – rechte Seite
10	Fahrzeugbeleuchtung – linke Seite
11	Anlasser
12	DC-DC-Spannungswandler; ABS; Kombiinstrument; Radio.

Sicherungskasten Motorraum

Nr.	Beschreibung
1	ABS/ESP
2	Kühlerlüfter
3	Kühlerlüftersteuerung; Zündung.
4	ABS/ESP
5	zentrale Steuereinheit; Batteriedatenmodul.
6	Zündschloss; Anlasser.

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2016

Sicherungskasten Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Klimaanlage; Diagnosestecker.
2	Leuchtweitenregulierung; Einparkhilfe; Elektrische Verstellung der Außenspiegel.
3	Automatische Übertragung; Motorsteuerung; Servolenkung; Bedienhebel unter dem Lenkrad; Indikator gesetzt.
4	Airbag
5	Rückfahrscheinwerfer
6	Heckscheibenwischer; Scheibenwaschanlage.
7	Fernlicht – linke Seite
8	Fernlicht – rechte Seite
9	Nicht zugeordnet
10	Elektrisch beheizbare Außenspiegel
11	Nicht zugeordnet
12	Fahrzeugbeleuchtung
13	Fahrzeugbeleuchtung
14	Fahrzeugbeleuchtung
15	Fahrzeug mit START-STOPP-System:Radio; Fahrzeug ohne START-STOPP-System: Zentralsteuergerät, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung
16	Fahrzeugbeleuchtung
17	Heckscheibenwischer
18	Panoramadach
19	Zentralverriegelung
20	Heizbare Heckscheibe
21	Rückfahrscheinwerfer
22	Horn
23	Spannungswandler
24	Scheinwerferblinker
25	Scheibenwischer
26	Scheibenwischer
27	Schalten Sie die Signallichter ein; Bremslichter.
28	Schalthebel für Automatikgetriebe
29	Benzinpumpe
30	Motorsteuerung; Kombiinstrument; zentrale Steuereinheit; Regensensor; Bedienhebel unter dem Lenkrad; Diagnosestecker.
31	Fahrzeugbeleuchtung
32	Zentrale Steuereinheit
33	Fahrzeugbeleuchtung
34	Innenbeleuchtung
35	Fahrzeugbeleuchtung
36	Fahrzeugbeleuchtung
37	ESC
38	Schlüsselleiste
39	Hebel unter dem Lenkrad; Scheibenwaschanlage.
40	Motorkomponenten
41	Bremspedalschalter; Lüfter.
42	Motorsteuergerät
43	Benzinpumpe
44	Motorkomponenten
45	Motorkomponenten
46	12V Steckdose
47	Gebläse für Klimaanlage/Heizung
48	Sitzwärmer
49	Elektrische Fensterheber
50	Fahrzeugbeleuchtung
51	Elektrische Fensterheber

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio
4	DC-DC-Spannungswandler; Anlasserrelais; Streifen mit Knöpfen.
5	Klimaanlage
6	Nicht zugeordnet
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Fahrzeugbeleuchtung – rechte Seite
10	Fahrzeugbeleuchtung – linke Seite
11	Anlasser
12	DC-DC-Spannungswandler; ABS; Kombiinstrument; Radio.

Sicherungskasten Motorraum

Nr.	Beschreibung
1	ABS/ESP
2	Kühlerlüfter
3	Kühlerlüftersteuerung; Zündung.
4	ABS/ESP
5	zentrale Steuereinheit; Batteriedatenmodul.
6	Zündschloss; Anlasser.

Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!

Kommentar schreiben!

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2015

Übersicht Farbcodes

Sicherung Farbe	Ampere
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
Weiß	25
Grün	30
Orange	40

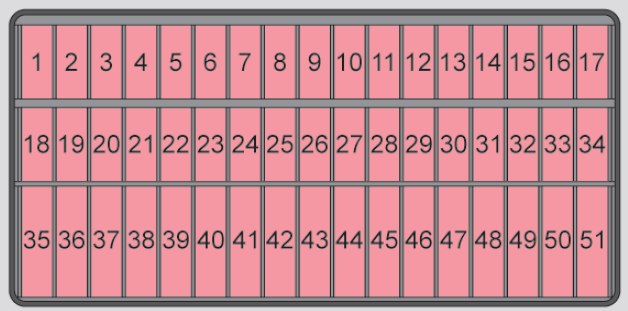

Sicherungskasten Innenraum

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Telefon; Kühlerlüfter; Kombiinstrument; Motorsteuergerät.
2	Diagnoseanschluss; Luftkompressor; Knopfleiste; Klimasteuergerät.
3	Kupplungspedalschalter; Bremspedalschalter.
4	Schalter für Hintergrundbeleuchtung; Kennzeichenbeleuchtung.
5	Hebel unter dem Lenkrad; Zentrale Steuereinheit.
6	Scheinwerferstrahleinstellung; Einstellen der Außenspiegel.
7	Automatische Übertragung
8	Automatische Übertragung
9	Airbag; Gürtel mit Knöpfen.
10	Parkassistent
11	Scheinwerfer
12	Nebelschlussleuchte
13	Scheinwerfer
14	Heckscheibenwischer
15	Lichtschalter
16	Lenkkraftunterstützung
17	Scheibenwischer
18	Rückfahrlichtschalter
19	Einspritzventile; Kühlmittelpumpe.
20	ABS/ESP
21	Parklicht
22	Tageslicht
23	Scheinwerfer
24	Scheinwerferblinker
25	Scheibenwischer und Waschanlage
26	Nicht zugeordnet
27	Innenbeleuchtung
28	Diagnosestecker
29	Zentrale Steuereinheit
30	Beheizbare Außenspiegel
31	Kühlerlüfter, Lambdasonde
32	Blinklicht; Bremslicht; Tagfahrlicht; Rücklicht.
33	Fernlicht
34	Fernlicht
35	Benzinpumpe
36	Zigarettenanzünder, 12-V-Steckdose
37	Gebläse für Heizung und Klimaanlage
38	Radio
39	Panorama-Schiebedach; Horn.
40	Motorsteuergerät
41	Zentralverriegelung
42	Zündmodul
43	Sitzwärmer
44	Benzinpumpe
45	Lichtschalter
46	Heizbare Heckscheibe
47	Fenster
48	Horn
49	Scheibenwischer
50	Nebelscheinwerfer, Scheinwerfer
51	Elektrische Fensterheber

Sicherungskasten Motorraum

Die Sicherungen befinden sich unter einer Abdeckung neben der Fahrzeugbatterie.

Nr.	Beschreibung
S1	ABS/ESP
S2	Kühlerlüfter
S3	Kühlerlüftersteuerung; Zündung.
S4	ABS/ESP
S5	zentrale Steuereinheit; Batteriemanagement.
S6	Zündschloss; Anlasser.

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio; Diagnose.
4	DC-DC-Spannungswandler; Anlasserrelais; Streifen mit Knöpfen.
5	Nicht zugeordnet
6	Nicht zugeordnet
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Scheinwerfer
10	Scheinwerfer
11	Anlasser
12	DC-DC-Spannungswandler; ABS; Kombiinstrument; Radio.

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2014

Gilt für Fahrzeuge hergestellt in: 2014.

Sicherung Farbe	Ampere
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
Weiß	25
Grün	30
Orange	40

Sicherungskasten Innenraum

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Telefon; Kühlerlüfter; Kombiinstrument; Motorsteuergerät.
2	Diagnoseanschluss; Luftkompressor; Knopfleiste; Klimasteuergerät.
3	Kupplungspedalschalter; Bremspedalschalter.
4	Schalter für Hintergrundbeleuchtung; Kennzeichenbeleuchtung.
5	Lenkstockschalter; Zentrale Steuereinheit.
6	Scheinwerferstrahleinstellung; Einstellen der Außenspiegel.
7	Automatische Übertragung
8	Automatische Übertragung
9	Airbag; Gürtel mit Knöpfen.
10	Parkassistent
11	Scheinwerfer
12	Nebelschlussleuchte
13	Scheinwerfer
14	Heckscheibenwischer
15	Lichtschalter
16	Lenkkraftunterstützung
17	Scheibenwischer
18	Rückfahrlichtschalter
19	Einspritzventile; Kühlmittelpumpe.
20	ABS/ESP
21	Parklicht
22	Tageslicht
23	Scheinwerfer
24	Blinker
25	Scheibenwischer und Waschanlage
26	Nicht zugeordnet
27	Innenbeleuchtung
28	Diagnosestecker
29	Zentrale Steuereinheit
30	Beheizbare Außenspiegel
31	Kühlerlüfter, Lambdasonde
32	Blinklicht; Bremslicht; Tagfahrlicht; Rücklicht.
33	Fernlicht
34	Fernlicht
35	Benzinpumpe
36	Feuerzeug; 12V Steckdose
37	Gebläse für Heizung und Klimaanlage
38	Radio
39	Panorama-Schiebedach; Horn.
40	Motorsteuergerät
41	Zentralverriegelung
42	Zündmodul
43	Sitzwärmer
44	Benzinpumpe
45	Lichtschalter
46	Heizbare Heckscheibe
47	Fenster
48	Horn
49	Scheibenwischer
50	Nebelscheinwerfer, Scheinwerfer
51	Elektrische Fensterheber

Sicherungskasten Motorraum

Die Sicherungen befinden sich unter einer Abdeckung neben der Fahrzeugbatterie.

Nr.	Beschreibung
S1	ABS/ESP
S2	Kühlerlüfter
S3	Kühlerlüftersteuerung; Zündung.
S4	ABS/ESP
S5	zentrale Steuereinheit; Batteriemanagement.
S6	Zündschloss; Anlasser.

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio, Diagnose
4	DC-DC-Spannungswandler; Anlasserrelais; Streifen mit Knöpfen.
5	Nicht zugeordnet
6	Nicht zugeordnet
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Scheinwerfer
10	Scheinwerfer
11	Anlasser
12	DC-DC-Spannungswandler; ABS; Kombiinstrument; Radio.

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2013

Übersicht Farbcodes

Sicherung Farbe	Ampere
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
Weiß	25
Grün	30
Orange	40

Sicherungskasten Innenraum

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Telefon; Kühlerlüfter; Kombiinstrument; Motorsteuergerät.
2	Diagnoseanschluss; Klimakompressor.
3	Kupplungspedalschalter; Bremspedalschalter.
4	Tagfahrlicht
5	Kabelbaum wechseln
6	Scheinwerferstrahleinstellung; Einstellen der Außenspiegel.
7	Automatische Übertragung
8	Automatische Übertragung
9	Airbag
10	Parkassistent
11	Abblendlicht
12	Nebelschlussleuchte
13	Abblendlicht
14	Heckscheibenwischer
15	Lichtschalter
16	Lenkkraftunterstützung
17	Scheibenwischer
18	Rückfahrlichtschalter
19	Einspritzventile; Kühlmittelpumpe.
20	ABS/ESP; Kabelbaum wechseln.
21	Schalter für Hintergrundbeleuchtung; Kennzeichenbeleuchtung.
22	Tageslicht
23	Lichtschalter
24	Kabelbaum wechseln
25	Kabelbaum wechseln
26	Kabelbaum wechseln
27	Inneres Licht
28	Diagnosestecker
29	Zentrale Steuereinheit
30	Beheizbare Außenspiegel
31	Flanschventilator; Regelventil; Lambdasonde.
32	Wegweiser; Bremslicht.
33	Fernlicht
34	Kombiinstrument; Ampeln.
35	Nicht zugeordnet
36	Feuerzeug; 12V Steckdose
37	Gebläse für Heizung und Klimaanlage
38	Radio
39	Panorama-Schiebedach; Horn.
40	Motorsteuergerät
41	Zentralverriegelung
42	Zündmodul
43	Sitzwärmer
44	Benzinpumpe
45	Lichtschalter
46	Heizbare Heckscheibe
47	Elektrische Fensterheber – richtig
48	Horn
49	Scheibenwischer
50	Nebellichter
51	Elektrische Fensterheber – links

Sicherungskasten Motorraum

Die Sicherungen befinden sich unter einer Abdeckung neben der Fahrzeugbatterie.

Nr.	Beschreibung
S1	ABS/ESP
S2	Kühlerlüfter
S3	Batteriemanagement; Steuergerät für Kühlerlüfter.
S4	ABS/ESP
S5	Zentrale Steuereinheit
S6	Zündschloss; Anlasser.

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio; Diagnose.
4	DC-DC-Spannungswandler; Anlasserrelais.
5	Nicht zugeordnet
6	Gebläse für Klimaanlage/Heizung
7	Klimasteuergerät
8	Nicht zugeordnet
9	Rechtes Licht
10	Linkes Licht
11	Anlasser
12	DC-DC-Spannungswandler

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2012

Übersicht Farbcodes

Sicherung Farbe	Ampere
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
Weiß	25
Grün	30
Orange	40

Sicherungskasten Innenraum

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Telefon; Kühlerlüfter; Kombiinstrument; Motorsteuergerät.
2	Diagnoseanschluss; Klimakompressorrelais.
3	Kupplungspedalschalter; Bremspedalschalter.
4	Tagfahrlicht
5	Kabelbaum wechseln
6	Scheinwerferstrahleinstellung; Außenspiegelverstellung.
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Parkassistent
11	Abblendlicht
12	Nebelschlussleuchte
13	Abblendlicht
14	Heckscheibenwischer
15	Lichtschalter
16	Lenkkraftunterstützung
17	Scheibenwischer
18	Rückfahrlichtschalter
19	Einspritzventil, Wasserpumpe
20	ABS/ESP; Kabelbaum wechseln.
21	Schalter für Hintergrundbeleuchtung; Kennzeichenbeleuchtung.
22	Tagfahrlicht
23	Lichtschalter
24	Kabelbaum wechseln
25	Kabelbaum wechseln
26	Kabelbaum wechseln
27	Inneres Licht
28	Diagnosestecker
29	Fahrzeugspannungssteuergerät
30	Beheizbare Außenspiegel
31	Flanschventilator; Regelventil; Lambdasonde.
32	Wegweiser; Bremslicht.
33	Fernlicht
34	Kombiinstrument; Ampeln.
35	Nicht zugeordnet
36	Feuerzeug; 12V Steckdose
37	Gebläse für Heizung und Klimaanlage
38	Radio
39	Panorama-Schiebedach; Horn.
40	Motorsteuergerät
41	Zentralverriegelung
42	Zündmodul
43	Sitzwärmer
44	Kraftstoffpumpenrelais
45	Lichtschalter
46	Heizbare Heckscheibe
47	Elektrische Fensterheber – richtig
48	Horn
49	Scheibenwischer
50	Nebellichter
51	Elektrische Fensterheber – links

Sicherungskasten Motorraum

Die Sicherungen befinden sich unter einer Abdeckung neben der Fahrzeugbatterie.

Nr.	Beschreibung
51	ABS/ESP
52	Kühlerlüfter
53	Batteriemanagement; Steuergerät für Kühlerlüfter.
54	ABS/ESP
55	Fahrzeugspannungssteuergerät
56	Zündschloss; Anlasserrelais.

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio; Diagnose.
4	DC-DC-Spannungswandler; Starterrelaisspulen.
5	Nicht zugeordnet
6	Frischluft-/Heizgebläserelais
7	Klimasteuergerät
8	Nicht zugeordnet
9	Rechtes Licht
10	Linkes Licht
11	Anlasser
12	DC-DC-Spannungswandler

Belegung Sicherungskasten und Relais Seat Mii | Baujahr 2011

Übersicht Farbcodes

Sicherung Farbe	Ampere
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
Weiß	25
Grün	30
Orange	40

Sicherungskasten Innenraum

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Telefon; Kühlerlüfter; Kombiinstrument; Motorsteuergerät.
2	Diagnoseanschluss; Luftkompressor; Knopfleiste; Klimasteuergerät.
3	Kupplungspedalschalter; Bremspedalschalter.
4	Schalter für Hintergrundbeleuchtung; Kennzeichenbeleuchtung.
5	Hebel unter dem Lenkrad; Zentrale Steuereinheit.
6	Scheinwerferstrahleinstellung; Einstellen der Außenspiegel.
7-8	Automatische Übertragung
9	Airbag; Gürtel mit Knöpfen.
10	Parkassistent
11	Scheinwerfer
12	Nebelschlussleuchte
13	Scheinwerfer
14	Heckscheibenwischer
15	Lichtschalter
16	Lenkkraftunterstützung
17	Scheibenwischer
18	Rückfahrlichtschalter
19	Einspritzventile; Kühlmittelpumpe.
20	ABS/ESP
21	Parklicht
22	Tageslicht
23	Scheinwerfer
24	Scheinwerferblinker
25	Scheibenwischer und Waschanlage
26	Nicht zugeordnet
27	Innenbeleuchtung
28	Diagnosestecker
29	Zentrale Steuereinheit
30	Beheizbare Außenspiegel
31	Kühlerlüfter, Lambdasonde
32	Blinklicht; Bremslicht; Tagfahrlicht; Rücklicht.
33	Fernlicht
34	Fernlicht
35	Benzinpumpe
36	Feuerzeug; 12V Steckdose
37	Gebläse für Heizung und Klimaanlage
38	Radio
39	Panorama-Schiebedach; Horn.
40	Motorsteuergerät
41	Zentralverriegelung
42	Zündmodul
43	Sitzwärmer
44	Benzinpumpe
45	Lichtschalter
46	Heizbare Heckscheibe
47	Elektrische Fensterheber
48	Horn
49	Scheibenwischer
50	Nebelscheinwerfer, Scheinwerfer
51	Elektrische Fensterheber

Sicherungskasten Motorraum

Die Sicherungen befinden sich unter einer Abdeckung neben der Fahrzeugbatterie.

Nr.	Beschreibung
S1	ABS/ESP
S2	Kühlerlüfter
S3	Kühlerlüftersteuerung; Zündung.
S4	ABS/ESP
S5	zentrale Steuereinheit; Batteriedatenmodul.
S6	Zündschloss, Anlasser

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	ABS/ESP
2	Eine Gruppe von Instrumenten
3	Radio, Diagnose
4	DC-DC-Spannungswandler; Anlasserrelais; Streifen mit Knöpfen.
5	Nicht zugeordnet
6	Nicht zugeordnet
7	Nicht zugeordnet
8	Nicht zugeordnet
9	Scheinwerfer
10	Scheinwerfer
11	Anlasser
12	DC-DC-Spannungswandler; ABS; Kombiinstrument; Radio.

Belegung Sicherungskasten und Relais Seat Mii Elektrisch | Baujahr 2019

Sicherungskasten Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Kombiinstrument, Motormanagementsystem
2	Hochvoltbatterie, Diagnoseanschluss, Klimaanlage
3	Reservieren
4	Reservieren
5	Bedienhebel unter dem Lenkrad (Tempomat, Licht), Bordnetzsteuerung
6	Elektrische Verstellung von Außenspiegeln, Lichtschalter, Beleuchtung
7	Motorsteuerung
8	Laden der Hochvoltbatterie, Schalthebel, Bremskraftverstärker, Antriebssteuerung
9	Airbags, Schalter zur Deaktivierung des Beifahrerairbags
10	Einparkhilfesystem
11	Frontkamera für Assistenzsysteme
12	Reservieren
13	Reservieren
14	Heckscheibenwischer
15	Lichtschalter
16	Servolenkung, Zündschloss
17	Bedienhebel unter dem Lenkrad (Wischer, Scheibenwascher)
18	Laden der Hochvoltbatterie
19	Reservieren
20	ESC, Bedienhebel unter dem Lenkrad
21	Reservieren
22	Reservieren
23	Motorsteuerung
24	Bedienhebel unter dem Lenkrad (Fernlicht)
25	Front- und Heckscheibenwaschanlage
26	Kombiinstrument, Hauptrelais
27	Innenbeleuchtung
28	Diagnosestecker
29	Elektronische Bauteile
30	beheizbare Außenspiegel
31	Kühlerlüfter
32	Blinker und Bremslicht, Tagfahrlicht
33	Reservieren
34	Reservieren
35	Reservieren
36	12V Steckdose
37	Reservieren
38	Infotainment-Gerät
39	Reservieren
40	Motorsteuerung
41	Zentralverriegelung
42	Wasserpumpen
43	Vordersitzheizung, elektrische Komponenten
44	Hochspannungsbatterie
45	Lichtschalter
46	Heckscheibenheizung
47	Elektrische Fensterheber Beifahrerseite
48	Tonsignal
49	vordere Scheibenwischer
50	Rückfahrlicht, Abblendlicht
51	Elektrische Fensterheber auf der Fahrerseite

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	Elektronik für Informationssysteme
2	Bremssystem
3	Zündschlüssel-Abziehsperre
4	Heizung
5	Klimaanlage
6	Abschaltung des Spannungssystems
7	Klimaanlage
8	Laden der Hochvoltbatterie, Schalthebel, Regensensor für Licht
9	Scheinwerfer
10	Scheinwerfer
11	Beheizbare Frontscheibe
12	Beheizbare Frontscheibe

Sicherungskasten Motorraum

Nr.	Beschreibung
1	ESC
2	Bremskraftverstärker
3	Bedienhebel unter dem Lenkrad
4	ESC
5	Batteriedatenmodul
6	Zündschloss, Start

Belegung Sicherungskasten und Relais Seat Mii Elektrisch | Baujahr 2020

Sicherungskasten Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Kombiinstrument, Motormanagementsystem
2	Hochvoltbatterie, Diagnoseanschluss, Klimaanlage
3	Reservieren
4	Reservieren
5	Bedienhebel unter dem Lenkrad (Tempomat, Licht), Bordnetzsteuerung
6	Elektrische Verstellung von Außenspiegeln, Lichtschalter, Beleuchtung
7	Motorsteuerung
8	Laden der Hochvoltbatterie, Schalthebel, Bremskraftverstärker, Antriebssteuerung
9	Airbags, Beifahrerairbag-Deaktivierungsschalter
10	Einparkhilfesystem
11	Frontkamera für Assistenzsysteme
12	Reservieren
13	Reservieren
14	Heckscheibenwischer
15	Lichtschalter
16	Servolenkung, Zündschloss
17	Bedienhebel unter dem Lenkrad (Wischer, Scheibenwascher)
18	Laden der Hochvoltbatterie
19	Reservieren
20	ESC, Bedienhebel unter dem Lenkrad
21	Reservieren
22	Reservieren
23	Motorsteuerung
24	Bedienhebel unter dem Lenkrad (Fernlicht)
25	Front- und Heckscheibenwaschanlage
26	Kombiinstrument, Hauptrelais
27	Innenbeleuchtung
28	Diagnosestecker
29	Elektronische Bauteile
30	beheizbare Außenspiegel
31	Kühlerlüfter
32	Blinker und Bremslicht, Tagfahrlicht
33	Reservieren
34	Reservieren
35	Reservieren
36	12V Steckdose
37	Reservieren
38	Infotainment-Gerät
39	Reservieren
40	Motorsteuerung
41	Zentralverriegelung
42	Wasserpumpen
43	Vordersitzheizung, elektrische Komponenten
44	Hochspannungsbatterie
45	Lichtschalter
46	Heizbare Heckscheibe
47	Elektrische Fensterheber Beifahrerseite
48	Tonsignal
49	vordere Scheibenwischer
50	Rückfahrlicht, Abblendlicht
51	Elektrische Fensterheber auf der Fahrerseite

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	Elektronik für Informationssysteme
2	Bremssystem
3	Zündschlüssel-Abziehsperre
4	Heizung
5	Klimaanlage
6	Abschaltung des Spannungssystems
7	Klimaanlage
8	Laden der Hochvoltbatterie, Schalthebel, Regensensor für Licht
9	Scheinwerfer
10	Scheinwerfer
11	Beheizbare Frontscheibe
12	Beheizbare Frontscheibe

Sicherungskasten Motorraum

Nr.	Beschreibung
1	ESC-Hilfesystem
2	Bremskraftverstärker
3	Bedienhebel unter dem Lenkrad
4	ESC-Hilfesystem
5	12V Batterie
6	Zündschloss, Start

Belegung Sicherungskasten und Relais Seat Mii Elektrisch | Baujahr 2021

Sicherungskasten Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad an der Unterseite des Armaturenbretts.

Nr.	Beschreibung
1	Kombiinstrument, Motormanagementsystem
2	Hochvoltbatterie, Diagnoseanschluss
3	Reservieren
4	Reservieren
5	Bedienhebel unter dem Lenkrad (Tempomat, Licht), Bordnetzsteuerung
6	Elektrische Verstellung der Außenspiegel, Anpassung der Leuchtweite der Scheinwerfer
7	Motorsteuerung
8	Laden der Hochvoltbatterie, Schalthebel, Bremskraftverstärker, Antriebssteuerung
9	Airbags, Beifahrerairbag-Deaktivierungsschalter
10	Einparkhilfesystem
11	Frontkamera für Assistenzsysteme
12	Reservieren
13	Reservieren
14	Heckscheibenwischer
15	Lichtschalter
16	Servolenkung, Zündschloss
17	Bedienhebel unter dem Lenkrad (Wischer, Scheibenwascher)
18	Laden der Hochvoltbatterie
19	Reservieren
20	ESC, Bedienhebel unter dem Lenkrad
21	Reservieren
22	Reservieren
23	Motorsteuerung
24	Bedienhebel unter dem Lenkrad (Fernlicht)
25	Front- und Heckscheibenwaschanlage
26	Kombiinstrument, Hauptrelais
27	Innenbeleuchtung
28	Diagnosestecker
29	Elektronische Bauteile
30	beheizbare Außenspiegel
31	Kühlerlüfter
32	Blinker und Bremslicht, Tagfahrlicht
33	Reservieren
34	Reservieren
35	Reservieren
36	12V Steckdose
37	Reservieren
38	Infotainment-Gerät
39	Reservieren
40	Motorsteuerung
41	Zentralverriegelung
42	Wasserpumpen
43	Vordersitzheizung, elektrische Komponenten
44	Hochspannungsbatterie
45	Lichtschalter
46	Heizbare Heckscheibe
47	Elektrische Fensterheber Beifahrerseite
48	Tonsignal
49	vordere Scheibenwischer
50	Rückfahrlicht, Abblendlicht
51	Elektrische Fensterheber auf der Fahrerseite

Sicherungskasten Armaturenbrett (Start-Stopp-System)

Bei Fahrzeugen mit START-STOPP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nr.	Beschreibung
1	Elektronik für Informationssysteme
2	Bremssystem
3	Zündschlüssel-Abziehsperre
4	Heizung
5	Klimaanlage
6	Abschaltung des Spannungssystems
7	Klimaanlage
8	Laden der Hochvoltbatterie, Schalthebel, Regensensor für Licht
9	Scheinwerfer
10	Scheinwerfer
11	Beheizbare Frontscheibe
12	Beheizbare Frontscheibe
