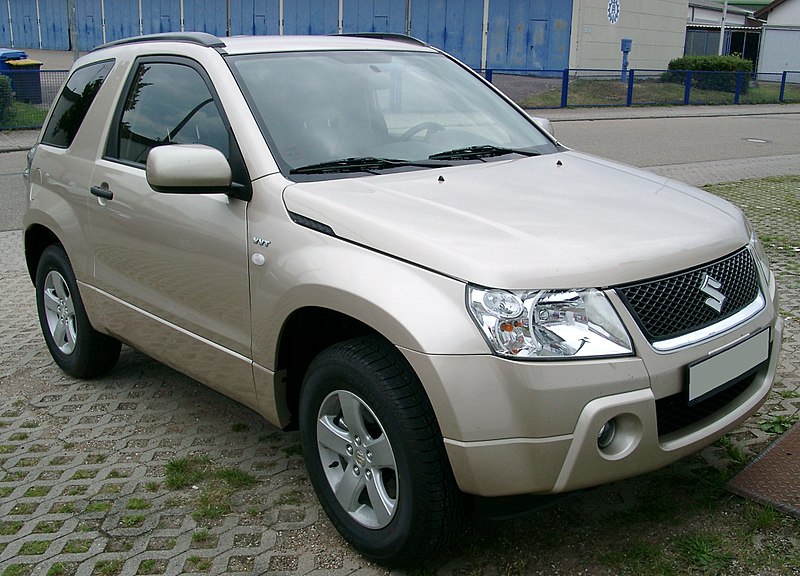

Bild: Luftfahrrad – CC BY-SA 4.0, Link

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Suzuki Grand Vitara mit einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine aktive Community – wir werden all Ihre Fragen und Anliegen zeitnah beantworten. Geben Sie dazu bitte immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an, damit wir bestmöglich bei Ihrem Problem helfen können!

Kommentar verfassen!

Nachricht schicken!

Inhaltsverzeichnis dieses Ratgebers anzeigen

Belegung Sicherungskasten und Relais Suzuki Grand Vitara | Baujahr 2005-2015

Position des Sicherungskastens im Motorraum

Die Position der Sicherungen im Motorraum: Suzuki Grand Vitara (2005-2015) — Bild: Fuse-Box.info

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Ampere	Name	Funktion
1	15	CPRSR	Klimakompressor
2	20	O2 HTR	O2-Sensorheizung
3	15	THR MOT	Drosselmotor
4	20	BEI	Automatische Übertragung
5	25	RR DEF	Heckscheibenheizung
6	15	HORN	Horn
7	20	FR NEBEL	Nebelscheinwerfer vorne
8	20	MRR HTR	Spiegelheizung
9	40	FR BLW	Frontgebläsemotor
10	30	ABS 2	ABS-Aktuator
11	50	ABS 1	ABS-Aktuator
12	20	FI	Hauptsicherung
13	—	—	—
14	10	H/LL	Scheinwerfer Fernlicht, links
15	10	H/LR	Scheinwerfer Fernlicht, rechts
16	10	H/L	Kopflicht
17	40	ST	Anlasser
18	40	IGN	Zündung
19	15	H/L LO L	Scheinwerfer Abblendlicht links
20	15	H/L LO R	Scheinwerfer, Abblendlicht, rechts
21	80		Die ganze Ausrüstung

Primärsicherungen

Name	Funktion
60A LAMPE	Scheinwerfer, Zubehör, Deckenleuchte, Schiebedach, Warnblinklicht, Türschloss, Nebelschlussleuchte, Bremsleuchte, Rücklicht
50A IGN 2	Scheibenwischer/Waschanlage, elektrische Fensterheber, Sitzheizung
40A Allradantrieb	4WD-Aktuator
30A RDTR 1	Kühlerlüfter
30A RDTR 2	Kühlerlüfter

Position des Sicherungskastens im Fahrgastraum

Die Position der Sicherungen im Fahrgastraum: Suzuki Grand Vitara (2005-2015) — Bild: Fuse-Box.info

Dieser befindet sich unter dem Armaturenbrett (auf der Fahrerseite).

Sicherungskastendiagramm (2008)

Diagramm des Sicherungskastens der Instrumententafel: Suzuki Grand Vitara (2008) — Bild: Fuse-Box.info

Belegung der Sicherungen im Fahrgastraum (2008)

Nr.	Ampere	Name	Funktion
A	15	STOPPEN	Bremsleuchte
B	—	—	—
C	15	ACC 3	Zubehörsteckdose
D	10	KREUZFAHRT	Tempomat
E	15	ACC 2	Zigarren- oder Zubehörsteckdose
F	20	In Bearbeitung	Wischer
G	15	IG2 SIG	Zündsignal und Sitzheizung
H	10	ZURÜCK	Rückleuchte
ICH	10	ABS/ESP	ABS- oder ESP-Regler
J	15	A/B	Airbag
K	—	—	—
L	15	HAZ	Warnlicht
M	7.5	ST SIG	Startsignal
N	20	RR SCHLAG	—
Ö	25	S/R	Schiebedachmotor
P	15	KUPPEL	Kuppellampe
Q	10	SCHWANZ	Rücklicht
R	20	D/L	Türverriegelungsbetätiger
S	15	ACC	Radio, ferngesteuerter Außenspiegel
T	10	METER	Meter
U	20	IG-SPULE	Zündspule
V	20	P/WT	Elektrischer Fensterheber
W	30	P/W	Elektrischer Fensterheber

Sicherungskastendiagramm (2010)

Diagramm des Sicherungskastens der Instrumententafel: Suzuki Grand Vitara (2010) — Bild: Fuse-Box.info

Belegung der Sicherungen im Fahrgastraum (2010)

Nr.	Ampere	Name	Funktion
A	10	KUPPEL	Kuppellampe
B	10	STOPPEN	Bremsleuchte
C	—	—	—
D	15	ACC 3	Zubehörsteckdose
E	10	KREUZFAHRT	Tempomat
F	15	ACC 2	Zigarren- oder Zubehörsteckdose
G	20	In Bearbeitung	Wischer
H	15	IG2 SIG	Zündsignal und Sitzheizung
ICH	10	ZURÜCK	Rückleuchte
J	10	ABS/ESP	ABS- oder ESP-Regler
K	15	A/B	Airbag
L	15	RADIO	Radio
M	15	HAZ	Warnlicht
N	7.5	ST SIG	Startsignal
Ö	10	ECM	Motorsteuerungsmodul
P	25	S/R	Schiebedachmotor
Q	25	B/U	Sichern
R	10	SCHWANZ	Rücklicht
S	20	D/L	Türverriegelungsbetätiger
T	15	ACC	Radio, ferngesteuerter Außenspiegel
U	10	METER	Meter
V	20	IG-SPULE	Zündspule
W	—	—	—
X	30	P/W	Elektrischer Fensterheber
