In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Toyota Corolla inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Toyota Corolla | Baujahr 2013-2018

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich links unter der Instrumententafel, unter dem Deckel. Die Relaisbox befindet sich in der Mittelkonsole.





Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	P/OUTLET	15	Steckdose
2	OBD	7.5	On-Board-Diagnosesystem
3	STOPPEN	7.5	Bremslichter, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, hoch angebrachtes Bremslicht, ABS, VSC, Schaltsperren-Steuerungssystem
4	NEBEL RR	7.5	Nebelschlussleuchte, Anzeige und Messgeräte
5	D/L Nr. 3	20	Elektrisches Türverriegelungssystem
6	S/DACH	20	Panorama-Dachbeschattung
7	NEBEL FR	7.5	Nebelscheinwerfer, Anzeige und Messgeräte
8	AM1	5	„IG1 RLY“, „ACC RLY“
9	D/L-NR. 2	10	Hintertür-Schließsystem
10	TÜR NR. 2	20	Elektrische Fensterheber
11	TÜR R/R	20	Elektrische Fensterheber
12	TÜR R/L	20	Elektrische Fensterheber
13	WASCHMASCHINE	15	Scheibenwaschanlage
14	WISCHER NR.2	25	Frontscheibenwischer und -waschanlage (mit automatischem Wischersystem), Aufladen, Stromquelle (außer 1WW)
15	WISCHER RR	15	Heckscheibenwischer
16	WISCHER NR. 1	25	Scheibenwischer
17	CIG	15	Zigarettenanzünder
18	ACC	7.5	Außenrückspiegel, Hauptkarosserie-ECU, Uhr, Audiosystem
19	SFT LOCK-ACC	5	Schaltsperre-Steuerungssystem
20	SCHWANZ	10	Vordere Positionslichter, Rücklichter, Nummernschildbeleuchtung, Nebelscheinwerfer
21	PANEL	7.5	Schalterbeleuchtung, Instrumententafelbeleuchtung, Handschuhfachbeleuchtung, Hauptkarosserie-ECU
22	WISCHER-S	5	Ladestation
23	ECU-IG Nr. 1	7.5	Elektrischer Lüfter, AFS, Ladesystem, ABS, VSC
24	ECU-IG Nr. 2	7.5	Rücklichter, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, AFS
25	ECU-IG Nr. 3	7.5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Innenrückspiegel, Panorama-Dachrollo, Schaltsperre-Steuerungssystem, Scheinwerferreinigungsanlage, AFS
26	HTR-IG	7.5	Klimaanlage, Heckscheibenheizung
27	ECU-IG Nr. 4	7.5	Hauptkarosserie-ECU, Sicherheitsgurt-Erinnerungsleuchte für den Beifahrer, Außenrückspiegel
28	ECU-IG Nr. 5	5	Elektrische Servolenkung
29	IGN	7.5	Intelligentes Einstiegs- und Startsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Lenkschlosssystem
30	S/HTR	15	Sitzheizungen
31	METER	5	Spurweite und Meter
32	EINE TASCHE	7.5	SRS-Airbagsystem

Vorderseite



Nr.	Name	Ampere	Funktion
1	P/SITZ	30	Energiesitz
2	–	–	–
3	–	–	–
4	TÜR NR.1	30	Elektrische Fensterheber

Relaisbox



Nr.	Relais
R1	Nebelscheinwerfer (FR FOG)
R2	Horn (S-HORN)
R3	–
R4	Steckdose (PYVR OUTLET)
R5	Innenbeleuchtung (DOME CUT)

Position des Sicherungskastens im Motorraum

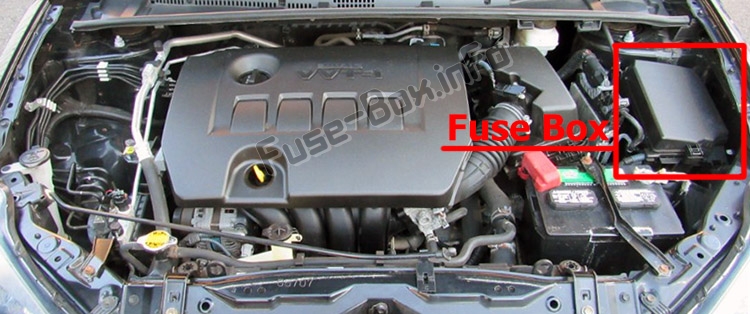

Dieser befindet sich im Motorraum (linke Seite).





Sicherungskastendiagramm (außer Diesel 1,6L – 1WW)





Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	ECU-B Nr. 2	10	Klimaanlage, elektrische Fensterheber, intelligentes Einstiegs- und Startsystem, Außenspiegel, Anzeige und Messgeräte
2	ECU-B Nr. 3	5	Elektrische Servolenkung
3	AM 2	7.5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, „IG2“-Sicherung
4	D/C-SCHNITT	30	Sicherungen „DOME“, „ECU-B NO.1“, „RADIO“.
5	HORN	10	Horn
6	EFI-HAUPT	20	1NR-FE: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Sicherungen „EFI NO.1“, „EFI NO.2“, Kraftstoffpumpe
6	EFI-HAUPT	25	1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Sicherungen „EFI NO.1“, „EFI NO.2“, Kraftstoffpumpe
6	EFI-HAUPT	30	Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
7	ICS/ALT-S	5	Ladestation
8	ETCS	10	1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Elektronisches Drosselklappensteuerungssystem
8	EDU	20	1AD-FTV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
9	TURN & HAZ	10	Außer 8NR-FTS: Anzeige und Messgeräte, Blinker
9	ST	30	8NR-FTS: Startsystem
10	IG2	15	Anzeige und Messgeräte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbagsystem
11	EFI-HAUPT NR.2	20	1AD-FTV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
11	INJ/EFI-B	15	Benzin: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
11	ECU-B Nr.4	10	1ND-TV, (Limousine (1AD-FTV): Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
11	ECU-B Nr.4	20	8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
11	DCM/MAYDAY	7.5	1NR-FE (April 2016 oder später): Telematiksystem
12	EFI-HAUPT NR.2	30	Außer 8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
12	DCM/MAYDAY	7.5	Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE): Telematiksystem
12	EFI-HAUPT NR.2	10	Limousine (1ND-TV): Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
13	ST	30	Außer 8NR-FTS: Startsystem
13	TURN & HAZ	10	8NR-FTS: Anzeige und Messgeräte, Blinker
14	H-LP HAUPT	30	Schrägheck, Kombi: Sicherungen „H-LP RH-LO“, „H-LP LH-LO“, „H-LP RH-HI“, „H-LP LH-HI“.
14	H-LP HAUPT	40	Limousine: Sicherungen „H-LP RH-LO“, „H-LP LH-LO“, „H-LP RH-HI“, „H-LP LH-HI“.
15	VLVMATIC	30	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
16	EPS	80	Elektrische Servolenkung
17	ECU-B Nr. 1	10	Drahtlose Fernbedienung, Hauptgehäuse-ECU, VSC, intelligentes Einstiegs- und Startsystem, Uhr
18	KUPPEL	7.5	Innenbeleuchtung, Kosmetikbeleuchtung, Gepäckraumbeleuchtung, Hauptkarosserie-ECU
19	RADIO	20	Audiosystem
20	DRL	10	Tagfahrlicht
21	STRG HTR	15	Limousine: Lenkheizung
22	ABS Nr. 2	30	ABS, VSC
23	RDI	40	Elektrischer Kühlventilator
24	–	–	–
25	DEF	30	Schrägheck, Kombi: Heckscheibenheizung, Außenspiegelheizung
25	DEF	50	Limousine: Heckscheibenheizung, Außenspiegelheizung
26	ABS Nr. 1	50	ABS, VSC
27	HTR	50	Klimaanlage
28	ALT	120	Benzin: Ladesystem
28	ALT	140	Diesel: Ladesystem
29	EFI Nr.2	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
30	EFI Nr. 1	10	Außer 8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
30	EFI Nr. 1	15	8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
31	EFI-N0.3	20	1ND-FTV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
31	EFI-N0.3	10	8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
31	EFI Nr. 4	20	Limousine: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
32	MIR-HTR	10	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Scheibenheizung für Außenrückspiegel
33	H-LP RH-LO	15	HID: Rechter Scheinwerfer (Abblendlicht)
33	H-LP RH-LO	10	Halogen, LED: rechter Scheinwerfer (Abblendlicht)
34	H-LP LH-LO	15	HID: Linker Scheinwerfer (Abblendlicht)
34	H-LP LH-LO	10	Halogen, LED: Linker Scheinwerfer (Abblendlicht), manuelles Einstellrad für die Leuchtweitenregulierung
35	H-LP RH-HI	7.5	Schrägheck, Kombi: Rechter Scheinwerfer (Fernlicht)
35	H-LP RH-HI	10	Limousine: rechter Scheinwerfer (Fernlicht)
36	H-LP LH-HI	7.5	Schrägheck, Kombi: Linker Scheinwerfer (Fernlicht), Anzeige und Messgeräte
36	H-LP LH-HI	10	Limousine: Linker Scheinwerfer (Fernlicht), Anzeige und Messgeräte
37	EFI Nr. 4	15	Schrägheck, Kombi: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
37	EFI Nr. 3	20	Limousine: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
38	–	–	–
39	–	–	–
40	–	–	–
41	AMPERE	15	Audiosystem
42	–	–	–
43	EFI-HAUPT NR.2	20	8NR-FTS: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
44	STRG-SPERRE	20	Lenksperrsystem
45	AMT	50	Limousine: Multi-Mode-Schaltgetriebe
46	BBC	40	Stoppen Sie 8t System starten
46	AMT	50	Schrägheck, Kombi: Multi-Mode-Schaltgetriebe
47	GLÜHEN	80	Motorglühanlage
48	PTC HTR Nr. 2	30	Leistungsheizung
49	PTC HTR Nr. 1	30	Leistungsheizung
50	H-LP CLN	30	Scheinwerferreiniger
51	ABS Nr. 1	30	Limousine: ABS, VSC
51	ABS Nr. 3	30	Schrägheck, Kombi: ABS, VSC
52	CDS-FAN	30	Elektrischer Kühlventilator
53	PTC HTR Nr. 3	30	Leistungsheizung
54	–	–	–
55	GESCHOREN	10	Zur Vorbeugung von Diebstählen
56	STV HTR	25	Leistungsheizung
56	ENTEISER	20	Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Frontscheiben-Enteiser
A
57	EFI Nr. 5	10	1ND-TV (ab Mai 2015); Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
58	–	–	–
B
57	EFI Nr.6	15	1ND-TV (ab Mai 2015); Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
58	EFI Nr. 7	15	1ND-TV (ab Mai 2015); Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
Relais
R1			Elektrische Servolenkung (EPS)
R2			(INJ) Limousine (1ND-TV (ab April 2016): (EFI-MAIN N0.2)
R3			Anlasser (ST Nr. 1)
R4			Tagfahrlicht (DRL)
R5			Horn (HORN)
R6			Elektrischer Kühlventilator (LÜFTER NR. 1)
R7			(EFI-MAIN)
R8			Zündung (IG2)
R9			Dimmer (DIMMER)
R10			Schrägheck, Kombi: Bremslichter (STOP LP)
R11			Scheinwerfer (H-LP)
R12			1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Kraftstoffpumpe (C/OPN) 1AD-FTV: (EDU) 1ND-TV, 8NR-FTS: (EFI MAIN N0.2)
R13			Schrägheck, Kombi (1AD-FTV): (EFI MAIN N0.2) Schrägheck, Kombi (1ND-TV): (TSS-C HTR) Limousine (<- November 2016): Bremslichter (STOP LP) Limousine (November 2016 ^ ): (TSS-C HTR)
A
R14			Limousine: Heckscheibenheizung (DEF)
R15			Schrägheck, Kombi (außer 1ND-TV): (TSS-C HTR)
R16			Schrägheck, Kombi (außer 1ND-TV): Heckscheibenheizung (DEF)
R17			Schrägheck, Kombi (1ND-TV (ab Mai 2015)): Heckscheibenheizung (DEF)
B
R14			Multimodus-Schaltgetriebe (AMT) Schrägheck, Kombi (8NR-FTS): Elektrischer Kühlventilator (FAN MAIN)
R15			Schrägheck, Kombi (1AD-FTV): Elektrischer Lüfter (LÜFTER NR. 2) Limousine:-
R16			Schrägheck, Kombi (1AD-FTV): Elektrischer Kühlerlüfter (FAN NO.3) Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Frontscheiben-Enteiser (DEICER)
R17			Schrägheck, Kombi (1ND-TV (ab Mai 2015)): –

Sicherungskastendiagramm (Diesel 1,6L – 1WW)



Belegung der Sicherungen im Motorraum (1WW)

Nr.	Name	Ampere	Funktion
1	KUPPEL	7.5	Gepäckraumbeleuchtung, Schminktischbeleuchtung, Innenbeleuchtung an der Vordertür, Personen-/Innenbeleuchtung, Fußbeleuchtung
2	RAD Nr. 1	20	Audiosystem, Navigationssystem, Parkassistent (Rückfahrmonitor)
3	ECU-B	10	Anzeigen und Messgeräte, Zusatzbatterie, Lenksensor, Doppelverriegelungssystem, drahtlose Fernbedienung, Smart Entry 8t. Startsystem
4	DCC	–	–
5	ECU-B2	10	Smart Entry 8t Startsystem, Klimaanlage, elektrische Fensterheber, Gateway-ECU
6	EFI HAUPT NR.2	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
7	–	–	–
8	–	–	–
9	–	–	–
10	STRG-SPERRE	20	Lenksperrsystem
11	–	–	–
12	ST	30	Startsystem
13	ICS/ALT-S	5	Ladestation
14	TURN-HAZ	10	Blinker, Notblinker
15	ECU-B Nr. 3	5	Elektrische Servolenkung
16	AM2 Nr.2	7.5	Startsystem
17	–	–	–
18	ABS Nr.1	50	ABS, VSC
19	CDS-FAN	30	Elektrischer Kühlventilator
20	RDI-LÜFTER	40	Elektrischer Kühlventilator
21	H-LP CLN	30	Scheinwerferreiniger
22	ZU IP J/B	120	„ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG No.1“, „ECU-IG NO.3“, „SEAT HTR“ , „AMI“, „DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“. Sicherungen „DEF“, „TAIL“, „SUNROOF“, „DRL“.
23	–	–	–
24	–	–	–
25	–	–	–
26	PI	50	Sicherungen „HORN“, „IG2“, „FUEL PMP“.
27	–	–	–
28	KRAFTSTOFF HTR	50	Kraftstoffheizung
29	EFI HAUPT	50	Multiport-Kraftstoffeinspritzsystem/Sequentielles Multiport-Kraftstoffeinspritzsystem
30	EPS	80	Elektrische Servolenkung
31	GLÜHEN	80	Motorglühanlage
32	–	–	–
33	IG2	15	Sicherungen „IGN“, „METER“.
34	HORN	15	Hupe, Diebstahlschutz
35	BENZINPUMPE	30	Benzinpumpe
36	–	–	–
37	H-LP HAUPT	30	Sicherungen „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“.
38	BBC	40	Stop & Start-System
39	HTR SUB NR.3	30	Leistungsheizung
40	–	–	–
41	HTR SUB NR.2	30	Leistungsheizung
42	HTR	50	Klimaanlage, Heizung
43	HTR SUB Nr. 1	50	Leistungsheizung
44	DEF	30	Heckscheibenheizung, Außenspiegelheizung
45	STV HTR	25	Leistungsheizung
46	ABS Nr. 2	30	ABS, VSC
47	–	–	–
48	–	–	–
49	DRL	10	Tagfahrlicht
50	–	–	–
51	H-LP LH LO	10	Linker Scheinwerfer (Abblendlicht)
52	H-LP RH LO	10	Rechter Scheinwerfer (Abblendlicht)
53	H-LP LH HI	7.5	November 2016: Linker Scheinwerfer (Fernlicht)
53	RDI EFI	5	November 2016 Elektrischer Kühlventilator
54	H-LP RH HI	7.5	November 2016: Rechter Scheinwerfer (Fernlicht)
54	CDS EFI	5	November 2016: Elektrischer Kühlventilator
55	EFI Nr.1	7.5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Stop & Start-System
56	EFI Nr.2	15	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
57	MIR HTR	10	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Scheibenheizung für Außenrückspiegel
58	EFI Nr. 4	20	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
59	CDS EFI	5	November 2016: Elektrischer Kühlventilator
60	RDI EFI	5	November 2016: Elektrischer Kühlventilator
Relais
R1			Elektrischer Kühlventilator (LÜFTER Nr. 2)
R2			Elektrischer Kühlventilator (LÜFTER Nr. 3)
R3			Elektrische Servolenkung (EPS)
R4			Bremslichter (STOP LP)
R5			Anlasser (ST Nr.1)
R6			Heckscheibenheizung (DEF)
R7			(EFI HAUPT)
R8			Scheinwerfer (H-LP)
R9			Dimmer
R10			November 2016: Tagfahrlicht (DRL) November 2016 Elektrischer Kühlventilator (FAN No.1)
R11			November 2016: Elektrischer Kühlventilator (FAN No.1) November 2016 Kraftstoffheizung (FUEL HTR)

Relaisbox

Nr.	Relais
R1	–
R2	HTR SUB NR.1
R3	HTR SUB NR.3
R4	HTR SUB NR.2



Belegung Sicherungskasten und Relais Toyota Corolla | Baujahr 1998-2002

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Fahrerseite des Armaturenbretts.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Name	Ampere	Funktion
17	DREHEN	7,5A	Blinker, Notblinker
18	MESSGERÄT	10 A	Anzeige und Messgeräte, Rückfahrscheinwerfer, Klimaanlage, elektrische Fensterheber, Heckscheibenheizung, elektrisches Türverriegelungssystem
19	In Bearbeitung	20A	Scheibenwischer und Waschmaschine
20	DEF I-UP/M-HTR	10 A	Heckscheibenheizung, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
21	ECU-IG	10 A	Startsystem, elektrisches Kühlgebläse, Automatikgetriebe-Schaltsperre, Antiblockiersystem, Tempomat, Diebstahlwarnanlage (2000)
22	IGN	7,5A	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Ladesystem, SRS-Airbagsystem, Gurtstraffer
23	STOPPEN	15A	1998–1999: Bremslichter, hoch angebrachtes Bremslicht, Antiblockiersystem, Schaltsperrsystem für Automatikgetriebe; 2000–2002: Bremslichter, hochmontiertes Bremslicht, Antiblockiersystem, Schaltsperrsystem für Automatikgetriebe, Tempomat, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
24	SCHWANZ	15A	Rücklichter, Anzeigen und Messgeräte, Steuerung der Instrumententafelbeleuchtung, Zigarettenanzünder, Uhr, Auto-Audiosystem, Heckscheibenheizung, Nummernschildbeleuchtung, elektronisch gesteuertes Automatikgetriebesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Klimaanlage, Notfallblinker
25	OBD	7,5A	On-Board-Diagnosesystem
26	ECU-B	7,5A	SRS-Airbagsystem, Gurtstraffer
27	ST	5A	Startersystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
28	D/L	30A	Elektrisches Türverriegelungssystem
29	NEBEL	15A	1998–2000: Nicht verwendet; 2001-2002: Nebelscheinwerfer
30	S-HTR	15A	Keine Schaltung
31	CIG	15A	Car-Audiosystem, Uhr, Zigarettenanzünder, elektrisch verstellbare Rückspiegel, SRS-Airbagsystem, Gurtstraffer, Automatikgetriebe-Schaltsperre, Diebstahlwarnanlage (1998–2000)
36	DEF	40A	Heckscheibenheizung, Sicherung „DEF I-UP/M-HTR“.
37	LEISTUNG	30A	Elektrische Fensterheber, elektrisches Schiebedach

Position des Sicherungskastens im Motorraum

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	Klimaanlage	7,5A	Klimaanlage, elektrische Kühlventilatoren
2	ERSATZTEIL	5A	Ersatzsicherung
3	ERSATZTEIL	10 A	Ersatzsicherung
4	ERSATZTEIL	15A	Ersatzsicherung
5	KUPPEL	15A	Car-Audiosystem, Innenbeleuchtung, persönliche Beleuchtung, Kofferraumbeleuchtung, Uhr, Tagfahrlichtsystem, Diebstahlwarnanlage (1998–2000)
6	GEFAHR	10 A	Blinker, Notblinker
7	AM2	15A	Startersystem, Sicherungen „ST“ und „IGN“.
8	KOPF (LH) oder KOPF (LH-UPR)	10A oder 15A	Linker Scheinwerfer (Fernlicht) (1998-2000: 10A; 2001-2002: 15A)
9	ALT-S	5A	Ladestation
10	KOPF (RH) oder KOPF (RH-UPR)	10A oder 15A	Rechter Scheinwerfer (Fernlicht) (1998-2000: 10A; 2001-2002: 15A)
11	EFI oder F-HTR	15A	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
12	HORN	10 A	1998-2000: Hupe, Diebstahlwarnanlage; 2001–2002: Horn
13	DRL	7,5A	Tagfahrlichtsystem
14	HEAD RH-Lo oder HEAD RH-LWR	10 A	Rechter Scheinwerfer (Abblendlicht)
15	HEAD LH-Lo oder HEAD LH-LWR	10 A	Linker Scheinwerfer (Abblendlicht)
16	CDS	30A	Elektrische Kühlventilatoren
32	HTR	50A	Klimaanlage, Sicherung „A/C“.
33	HAUPTSÄCHLICH	40A	Startersystem, „HEAD (LH) oder HEAD (LH-UPR)“, „HEAD (RH)“ oder „HEAD (RH-UPR)“, „HEAD LH-LWR“ oder „HEAD LH−Lo“, „HEAD RH -LWR“- oder „HEAD RH−Lo“- und „DRL“-Sicherungen (2000–2002).
34	RDI	30A	Elektrische Kühlventilatoren
35	AM1	50A	Sicherungen „CIG“, „TURN“, „GAUGE“, „ECU-IG“ und „WIP“.
38	FL-ABS	50A	Antiblockiersystem
39	FL ALT	100A	„RDI“, „CDS“, „AM1“, „POWER“, „D/L“, „TAIL“, „OBD“, „FOG“, „ECU−B“, „STOP“, „DEF“ und „HTR“. “ Sicherungen



Belegung Sicherungskasten und Relais Toyota Corolla | Baujahr 2003-2008

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich unterhalb der Fahrerseite der Instrumententafel.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Name	Ampere	Funktion
18	SCHWANZ	15A	Rücklichter, Nummernschildbeleuchtung, Instrumententafelbeleuchtung, Kombiinstrumentbeleuchtung
19	OBD	7,5A	On-Board-Diagnosesystem
20	P/W	30A	Keine Schaltung
21	WISCHER	25A	Scheibenwischer
22	AM2	15A	Ladesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, SRS-Airbagsystem
23	STOPPEN	15A	Bremslichter, hoch angebrachte Bremsleuchte, Antiblockiersystem, Schaltsperre-Kontrollsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Tempomatsystem
24	TÜR	25A	Elektrisches Türverriegelungssystem
25	AM1	25A	„CIG“-Sicherung
26	ECU-IG	10 A	Elektrischer Kühlventilator, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistent, Schaltsperrenkontrollsystem, Tempomatsystem
27	RR-WISCHER	15A	Keine Schaltung
28	Klimaanlage	10 A	Klimaanlage
29	INV	15A	Keine Schaltung
30	P/Punkt	15A	Steckdose (im hinteren Konsolenkasten)
31	ECU-B	10 A	Tagfahrlichtsystem
32	CIG	15A	Steckdose (an der Instrumententafel) oder Zigarettenanzünder, Auto-Audiosystem, Uhr, elektrische Rückspiegelsteuerung, Schaltsperre-Steuerungssystem
33	MESSGERÄT	10 A	Anzeigen und Messgeräte, Klimaanlage, Tagfahrlichtsystem, Ladesystem, automatischer Blendschutz im Innenrückspiegel, elektrische Fensterheber, Tempomat, Heckscheibenheizung, Rückfahrscheinwerfer, Sicherheitsgurt-Warnleuchte für den Beifahrer
34	WASCHMASCHINE	15A	Scheibenwaschanlage
35	M-HTR/DEF I-UP	10 A	Motorsteuerungssystem
41	HTR	40A	Klimaanlage
42	DEF	40A	Heckscheibenheizung, Sicherung „M-HTR/DEF I-UP“.
43	LEISTUNG	30A	Elektrische Fensterheber, elektrisches Schiebedach

Position des Sicherungskastens im Motorraum

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	NEBEL	15A	Nebelscheinwerfer vorne
2	KOPF LINKS OBEN	10 A	Linker Scheinwerfer (Fernlicht)
3	KOPF RH OBEN	10 A	Rechter Scheinwerfer (Fernlicht), Fernlicht-Kontrollleuchte
4	ERSATZTEIL	30A	Ersatzsicherung
5	ERSATZTEIL	15A	Ersatzsicherung
6	ERSATZTEIL	10 A	Ersatzsicherung
7	ETCS	10 A	2003–2004: Nicht verwendet; 2005–2008 (1ZZ-FE-Motor): Elektronisches Drosselklappensteuerungssystem
8	AMPERE	30A	2003–2004: Nicht verwendet; 2005–2008: Auto-Audiosystem
9	HAUPTSÄCHLICH	30A	Startsystem, Sicherung „AM2“.
10	KUPPEL	15A	Auto-Audiosystem, Uhr, persönliche Beleuchtung, Innenbeleuchtung, Kofferraumbeleuchtung, Warnleuchte für offene Türen, drahtloses Fernbedienungssystem
11	HORN	10 A	Horn
12	GEFAHR	10 A	Notblinker, Blinker
13	EFI	15A oder 20A	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Emissionskontrollsystem, „EFI2“-Sicherung; (1ZZ-FE-Motor – 20 A; 2ZZ-GE-Motor – 15 A)
14	ALT-S	5A	Ladestation
15	KOPF LH LWR	10 A	Linker Scheinwerfer (Abblendlicht)
16	KOPF RH LWR	10 A	Rechter Scheinwerfer (Abblendlicht)
17	EFI2	15A	2003–2004: Nicht verwendet; 2005–2008 (1ZZ-FE-Motor): Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, Emissionskontrollsystem
36	ABS Nr.1	30A	2003–2004: Antiblockiersystem; 2005–2008: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistent
37	RDI-LÜFTER	30A	Elektrischer Kühlventilator
38	ABS Nr.2	40A oder 50A	Ohne Fahrzeugstabilitätskontrollsystem (40A): Antiblockiersystem; Mit Fahrzeugstabilitätskontrollsystem (50A): Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem;
39	KOPF HAUPT	40A	Sicherungen „HEAD LH UPR“, „HEAD RH UPR“, „HEAD LH LWR“ und „HEAD RH LWR“.
40	LUFTPUMPE	50A	2003–2004: Nicht verwendet; 2005–2006 (2ZZ-GE-Motor): Emissionskontrollsystem; 2007–2008: Nicht verwendet
44	ALT	100A	Ladesystem, „ABS NO.1“, „ABS NO.2“, „RDI FAN“, „FOG“, „HTR“, „AM1“, „POWER“, „DOOR“, „ECU−B“, „TAIL Sicherungen „STOP“, „P/POINT“, „INV“ und „OBD“.



Belegung Sicherungskasten und Relais Toyota Corolla | Baujahr 2007-2013

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich links im Armaturenbrett, unter dem Deckel. Die Relaiskästen befinden sich in der Mittelkonsole.





Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite.

Sicherungskastendiagramm (Typ 1)

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	AM1	7.5	Startsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Sicherungen „CIG“, „ACC“.
2	FR NEBEL	15	Nebelscheinwerfer vorne
3	–	–	–
4	ACC-B	25	Sicherungen „CIG“, „ACC“.
5	TÜR	25	Elektrisches Türverriegelungssystem
6	–	–	–
7	STOPPEN	10	Bremslichter, hoch angebrachte Bremsleuchte, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Hauptkarosserie-ECU, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Multi-Mode-Schaltgetriebe
8	OBD	7.5	On-Board-Diagnosesystem
9	ECU-IG Nr. 2	10	Rückfahrscheinwerfer, Ladesystem, automatischer Blendschutz im Innenrückspiegel, Rückfahrmonitorsystem, elektrisches Schiebedach, Heckscheibenheizung, Klimaanlage, Blinker, Notblinker, Sicherheitsgurt-Warnleuchte für den Beifahrer, Stop & Start-System, Toyota-Einparkhilfesensor
10	ECU-IG Nr. 1	10	ohne Stop-and-Start-System: Automatisches Scheinwerfer-Nivellierungssystem, Hauptkarosserie-ECU, elektrische Servolenkung, elektrischer Kühlventilator(en), Schaltsperren-Steuerungssystem, Regensensor, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Audiosystem, Navigationssystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Scheinwerferreiniger, intelligentes Einstiegs- und Startsystem
11	WASCHMASCHINE	15	Scheibenwaschanlage
12	–	–	–
13	WISCHER	25	Scheibenwischer, Regensensor
14	HTR-IG	10	Klimaanlage, Heckscheibenheizung, elektrische Heizung
15	SITZ HTR	15	Sitzheizungen
16	METER	7.5	Anzeige und Messgeräte, Stop & Start-System
17	IGN	7.5	Lenkverriegelungssystem, SRS-Airbagsystem, Multi-Mode-Schaltgetriebe, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, intelligentes Einstiegs- und Startsystem, Stop & Start-System
18	RR NEBEL	7.5	Nebelschlussleuchte
19	–	–	–
20	–	–	–
21	MIR HTR	10	Scheibenheizung für Außenrückspiegel, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
22	–	–	–
23	ACC	7.5	Außenrückspiegel, Audiosystem, Navigationssystem, Schaltsperre-Steuerungssystem, Hauptkarosserie-ECU, intelligentes Einstiegs- und Startsystem, Stop-and-Start-System
24	CIG	15	Zigarettenanzünder
25	SCHIEBEDACH	20	Elektrisches Monddach
26	RR-TÜR	20	Elektrische Fensterheber
27	RL-TÜR	20	Elektrische Fensterheber
28	FR TÜR	20	Elektrische Fensterheber
29	ECU-IG Nr. 1	10	mit Stop-and-Start-System: Automatisches Scheinwerfer-Nivellierungssystem, Hauptkarosserie-ECU, elektrische Servolenkung, elektrischer Kühlventilator(en), Schaltsperren-Steuerungssystem, Regensensor, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Audiosystem, Navigationssystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Scheinwerferreiniger, intelligentes Einstiegs- und Startsystem, Stop-and-Start-System
30	PANEL	7.5	Schalterbeleuchtung, Instrumententafelbeleuchtung, Handschuhfachbeleuchtung, Lenkschalter, Hauptkarosserie-ECU
31	SCHWANZ	10	Vordere Positionsleuchten, Rückleuchten, Nummernschildbeleuchtung, Nebelschlussleuchte, Nebelscheinwerfer, manuelles Einstellrad für die Leuchtweitenregulierung, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Beleuchtung im Kombiinstrument

Sicherungskastendiagramm (Typ 2)

Belegung der Sicherungen im Fahrgastraum (Typ 2)

Nr.	Name	Ampere	Funktion
1	DEF	40	Heckscheibenheizung, MIR HTR
2	PWR-SITZ	30	Energiesitz
3	SCHWANZ	10	Standlichter, Rücklichter, Kennzeichenbeleuchtung, vordere Seitenmarkierungsleuchten, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Instrumententafelbeleuchtung
4	PANEL	7,5	Beleuchtung umschalten
5	FR TÜR	20	Elektrische Fensterheber, Schiebedach
6	RL-TÜR	20	Elektrische Fensterheber
7	RR-TÜR	20	Elektrische Fensterheber
8	SCHIEBEDACH	20	Monddach
9	CIG	15	Zigarettenanzünder
10	ACC	7,5	Außenspiegel, Audiosystem, Hauptkarosserie-ECU
11	MIR HTR	10	Beschlagfreier Außenrückspiegel
12	IGN	7,5	Lenkverriegelungssystem, SRS-Airbagsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, System zur Klassifizierung der Beifahrer
13	METER	7,5	Spurweite und Meter
14	LEISTUNG	30	Elektrische Fensterheber
15	SITZ HTR	15	Sitzheizung
16	HTR-IG	10	Klimaanlage
17	WISCHER	25	Scheibenwischer
18	WASCHMASCHINE	15	Scheibenwaschanlage
19	ECU-IG-NR. 1	10	Automatikgetriebe, Hauptkarosserie-ECU, elektrische Servolenkung, elektrische Kühlgebläse(n), Schaltsperren-Steuerungssystem, Antiblockiersystem, Audiosystem, Reifendruck-Warnsystem, Fahrzeugstabilitätskontrollsystem, Tempomatsystem
20	ECU-IG-NR. 2	10	Rückfahrscheinwerfer, Ladesystem, Heckscheibenheizung, Klimaanlage, Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, Schiebedach
21	OBD	7,5	On-Board-Diagnosesystem
22	STOPPEN	10	Bremslichter, hochmontiertes Bremslicht-Antiblockiersystem, Hauptkarosserie-ECU, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Schaltsperre-Steuerungssystem, Fahrzeugstabilitätskontrollsystem
23	TÜR	25	Elektrisches Türverriegelungssystem
24	ACC-B	25	CIG, ACC
25	FR NEBEL	15	Nebelscheinwerfer vorne
26	AM1	7,5	Startsystem, ACC, CIG

Vorderseite

Fahrzeuge mit Linkslenkung Entfernen Sie die Instrumententafel





Nr.	Name	Ampere	Funktion
1	LEISTUNG	30	Elektrischer Fensterheber vorne links
2	DEF	30	Heckscheibenheizung, Sicherung „MIR HTR“.
3	–	–	–
Relais
R1			Zündung (IG1)
R2			Kurzer Stift (automatische Klimaanlage) Heizung (HTR (außer automatische Klimaanlage))
R3			LHD: Blinker



Nr.	Relais
R1	Anlasser (ST)
R2	Nebelschlussleuchte (RR FOG)
R3	Zubehör (ACC)
R4	(ACC-SCHNITT)

Relaisbox Nr. 2



Nr.	Relais
R1	Nebelscheinwerfer (FR FOG)
R2	Anlasser (ST CUT)
R3	Panel (PANEL)
R4	–

Position des Sicherungskastens im Motorraum

Der Sicherungskasten befindet sich im Motorraum (linke Seite).



Sicherungskastendiagramm (Typ 1)

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	KUPPEL	10	Innenbeleuchtung, Gepäckraumbeleuchtung, Kosmetikbeleuchtung, intelligentes Einstiegs- und Startsystem, drahtlose Fernbedienung, Motorschalterbeleuchtung
2	RAD Nr. 1	15	Audiosystem, Navigationssystem
3	ECU-B	10	Hauptkarosserie-ECU, elektrische Fensterheber, Anzeige und Messgeräte, elektrisches Türverriegelungssystem, Fahrzeugstabilitätskontrollsystem, Stop & Start-System, Ladesystem
4	DCC	–	–
5	ECU-B2	10	Multimodus-Schaltgetriebe, Klimaanlage, intelligentes Einstiegs- und Startsystem, Ladesystem, elektrische Fensterheber
6	–	–	–
7	ECU-B3	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
8	–	–	–
9	IGT/INJ	15	Benzin: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, Startsystem
10	STRG-SPERRE	20	Lenksperrsystem
11	A/F	20	Abgassystem
12	AM 2	30	Startsystem, intelligentes Einstiegs- und Startsystem, Sicherung „IG2 Nr. 2“.
13	ETCS	10	Elektronisches Drosselklappensteuerungssystem
14	TURN-HAZ	10	Blinker
15	ALT-S	7.5	Ladestation
16	AM2 Nr.2	7.5	Hauptgehäuse-ECU, Stop-and-Start-System
17	HTR	50	Klimaanlage
18	ABS Nr. 1	50	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
19	CDS-FAN	30	1AD-FTV, 2AD-FHV: Elektrischer Kühlventilator
19	ABS Nr. 3	30	Benzin (TMC hergestellt): Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
20	RDI-LÜFTER	40	Elektrischer Kühlventilator
21	H-LP CLN	30	Scheinwerferreiniger
22	–	–	–
23	–	–	–
24	–	–	–
25	–	–	–
26	H-LP HAUPT	50	Sicherungen „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“.
27	PI	50	Sicherungen „EH MAIN“, „EDU“, „HORN“, „IG2“.
28	–	–	–
29	P-SYSTEM	30	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
30	GLÜHEN	80	Motorglühanlage
31	EPS	60	Elektrische Servolenkung
32	ALT	120	Benzin: Ladesystem, „RDI FAN“, „H-LP CLN“, „ABS NO. 1“, „ABS NO. 3“, „HTR“, „HTR SUB NO. 1“, „HTR SUB NO. 2“, „HTR SUB NO. 3“, „ACC“, „CIG“, „ECU-IG NO. 2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO. 1“, „SEAT Sicherungen HTR“, „AMI“, „DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „SUNROOF“, „DEF“, „MIR HTR“, „TAIL“, „PANEL“.
32	ALT	140	Diesel: Ladesystem, „RDI FAN“, „CDS FAN“, „H-LP CLN“, „ABS NO. 1“, „ABS NO. 2“, „HTR“, „HTR SUB NO. 1“, „HTR SUB NO. 2“, „HTR SUB NO. 3“, „STV HTR“, „ACC“, „CIG“, „ECU-IG NO. 2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU -IG NO. 1“, „SEAT HTR“, „AMI“, „DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „SUNROOF“, „DEF“, „MIR HTR“, „TAIL“, „PANEL“-Sicherungen
33	IG2	15	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, intelligentes Einstiegs- und Startsystem, Sicherungen „IGN“, „METER“.
34	HORN	15	Horn
35	EFI HAUPT	20	Benzin: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Stop-8t-Start-System, Sicherungen „EFI Nr. 1“, „EFI Nr. 2“.
35	EFI HAUPT	30	Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Stop & Start-System, Sicherungen „EFI Nr. 1“, „EFI Nr. 2“.
36	EFI HAUPT	30
36	EDU	20	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
37	–	–	–
38	BBC	40	Stop & Start-System
38	AMT	50	Multi-Mode-Schaltgetriebe
39	HTR SUB NR.3	30	Leistungsheizung
40	–	–	–
41	HTR SUB NR.2	30	Leistungsheizung
42	–	–
43	HTR SUB NR.1	30	ohne PTC 600W: Power-Heizung
43	HTR SUB NR.1	50	mit PTC 600W: Power-Heizung
44	–	–	–
45	STV HTR	25	Leistungsheizung
46	ABS Nr. 2	30	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
47	–	–	–
48	–	–	–
49	–	–	–
50	–	–	–
51	H-LP LH LO	10	Außer HID: Linker Scheinwerfer (Abblendlicht)
51	H-LP LH LO	15	HID: Linker Scheinwerfer (Abblendlicht)
52	H-LP RH LO	10	Außer HID: Rechter Scheinwerfer (Abblendlicht)
52	H-LP RH LO	15	HID: Rechter Scheinwerfer (Abblendlicht)
53	H-LP LH HI	10	Linker Scheinwerfer (Fernlicht)
54	H-LP RH HI	10	Rechter Scheinwerfer (Fernlicht)
55	EFI Nr. 1	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
56	EFI Nr.2	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
57	IG2 Nr.2	7.5	Startsystem, intelligentes Einstiegs- und Startsystem
58	WIP-S	7.5	Ladestation
Relais			–
R1			Elektrischer Kühlventilator (LÜFTER Nr. 3)
R2			Luft-Kraftstoff-Verhältnissensor (A/F)
R3			(IGT/INJ)
R4			Elektrischer Lüfter (LÜFTER Nr. 2)
R5			Elektrischer Lüfter (LÜFTER NR. 1)
R6			Außer 1NR-FE: Dimmer
R7			1NR-FE: Dimmer
R8			Multi-Mode-Schaltgetriebe (AMT)
R9			Scheinwerfer (H-LP)
R10

Sicherungskastendiagramm (Typ 2)

Belegung der Sicherungen im Motorraum (Typ 2)

Nr.	Name	Ampere	Funktion
1	CDS-FAN	30	Elektrischer Kühlventilator(en)
2	RDI-LÜFTER	40	Elektrischer Kühlventilator(en)
3	ABS NR. 3	30	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
4	ABS NR. 1	50	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
5	HTR	50	Klimaanlage
6	ALT	120	Ladesystem, RDI-LÜFTER, CDS-LÜFTER, ABS NR. 1, ABS NR. 3, HTR, HTR SUB NO. 1, HTR-SUB-NR. 3, ACC, CIG, METER, IGN, ECU-IG NR. 2, HTR-IG, WISCHER, WASCHMASCHINE, ECU-IG NR. 1, AM1, TÜR, STOP, FR-TÜR, POWER, RR-TÜR, RL-TÜR, OBD, ACC-B, FR-NEBEL, DEF, MIR HTR, HECK, PANEL
7	EPS	60	Elektrische Servolenkung
8	GLÜHEN	80	Keine Schaltung
9	P/l	50	EFI HAUPT, HORN, IG2
10	H-LP HAUPT	50	H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI
11	EFI-NR. 2	10	Abgas Kontroll System
12	EFI-NR. 1	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
13	H-LP RH HI	10	Rechter Scheinwerfer (Fernlicht)
14	H-LP LH HI	10	Linker Scheinwerfer (Fernlicht)
15	H-LP RH LO	10	Rechter Scheinwerfer (Abblendlicht)
16	H-LP LH LO	10	Linker Scheinwerfer (Abblendlicht)
17	ETCS	10	Elektronisches Drosselklappensteuerungssystem
18	TURN-HAZ	10	Blinker, Notblinker
19	ALT-S	7,5	Ladestation
20	AM2 NR. 2	7,5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem
21	AM2	30	Startsystem
22	STRG-SPERRE	20	Lenksperrsystem
23	IG2 Nr.2	7,5	Startsystem
24	ECU-B2	10	Klimaanlage
25	ECU-B	10	Hauptgehäuse-ECU, Messgerät und Messgeräte
26	RAD-NR. 1	15	Audiosystem
27	KUPPEL	10	Kofferraumbeleuchtung, Smart-Key-System
28	AMPERE	30	Audiosystem
29	MAIFEIERTAG	10	Keine Schaltung
30	ERSATZTEIL	10	Ersatzsicherung
31	ERSATZTEIL	30	Ersatzsicherung
32	ERSATZTEIL	20	Ersatzsicherung
33	EFI HAUPT	20	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, EFI NR. 1, EFI-NR. 2
34	HORN	10	Horn
35	IG2	15	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, IGN, METER
36	ST	7,5	Keine Schaltung
37	HTR-SUB-NR. 1	30	PTC-Heizung
38	HTR-SUB-NR. 3	30	PTC-Heizung
39	PWR-AUSGANG/WECHSELRICHTER oder PWR-AUSGANG	15	Steckdose

Relaisbox

Nr.	Relais
R1	–
R2	HTR SUB NR.1
R3	HTR SUB NR.3
R4	HTR SUB NR.2



Belegung Sicherungskasten und Relais Toyota Corolla | Baujahr 2004-2009

Position des Sicherungskastens im Cockpit

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	IGN	10	Tempomat, Motorsteuerung, Multi-Mode-Schaltgetriebe, Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem, Sicherheitsgurtwarnung, SRS
2	S/DACH	20	Schiebedach
3	RR NEBEL	7.5	Nebelschlussleuchte
4	FR NEBEL	15	Nebelscheinwerfer vorne
5	AM1 Nr.2	7.5	Tempomat, Motorsteuerung, Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem
6	PANEL	7.5	Klimaanlage (manuelle Klimaanlage), Hecktüröffner, Nebelscheinwerfer, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Toyota-Einparkhilfe
7	RR WIP	20	Heckscheibenwischer und -waschanlage
8	Messgerät Nr. 2	7.5	Audiosystem, Navigationssystem, Rückfahrlicht, Abbiegeassistent-Monitor, Multi-Mode-Schaltgetriebe, TOYOTA-Parkassistent, Blinker und Warnblinklicht
9	CIG	15	Zigarettenanzünder
10	HTR	10	Klimaanlage, Heizung, elektrische Heizung (Heißgastyp), Sitzheizung
11	–	–	–
12	RAD Nr. 1	7.5	Audiosystem, Abbiegeassistent-Monitor, Scheinwerfer (mit Tagfahrlicht), Navigationssystem, Steckdose, Druckknopf-Startsystem, Wegfahrsperre, Lenkradverriegelungssystem, ferngesteuerter Spiegel, Toyota-Parkassistent
13	RR DEF	30	Spiegelheizung, Heckscheibenheizung
14	SCHWANZ	10	Kombinationsanzeige, Motorsteuerung (1ZZ-FE, 3ZZ-FE), Scheinwerfer-Niveauregelung, Schlüsselerinnerung und Lichterinnerung, Nebelschlussleuchte, Rücklicht
15	OBD2	7.5	On-Board-Diagnosesystem
16	P/Punkt	15	Steckdose
17	TÜR	25	Hintertüröffner, Türschlosssteuerung, Doppelverriegelung, Scheinwerfer (mit Tagfahrlicht), Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Druckknopf-Startsystem, Wegfahrsperre, Lenkschlosssystem, drahtlose Türschlosssteuerung
18	In Bearbeitung	25	Frontwischer und -waschanlage, Scheinwerferreiniger
19	ECU-IG	7.5	ABS, Aufladung, Kraftstoffheizung, Kühlerlüfter und Kondensatorlüfter (1CD-FTV), Kühlerlüfter (1ZZ-FE, 3ZZ-FE), VSC
20	S-HTR	20	Sitzheizung
21	Messgerät Nr. 1	10	ABS, automatischer blendfreier EC-Spiegel, Hecktüröffner, Abbiegeassistent-Monitor, Tempomat, Scheinwerferreiniger, Scheinwerfer (mit Tagfahrlicht), Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Spiegelheizung, elektrische Fensterheber, Druckknopf-Startsystem, Wegfahrsperre, Lenkschlosssystem, Heckscheibenheizung, Sicherheitsgurtwarnung, Schiebedach, SRS, Toyota-Einparkhilfe, VSC
22	STOPPEN	15	ABS, Tempomat, Motorsteuerung, Multi-Mode-Schaltgetriebe, Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem, Bremslicht, VSC
Relais
R1	–		–
R2	HTR		Heizung
R3	SITZ HTR		Sitzheizung
R4	IG1		Zündung
R5	SCHWANZ		Rücklicht

Zusätzlicher Sicherungskasten

Belegung der Sicherungen im Zusatzsicherungskasten

Nr.	Name	Ampere	Funktion
1	ACC	25	Druckknopf-Startsystem, Wegfahrsperre, Lenkverriegelungssystem (LHD)
2	RLP/W	20	Fensterheber hinten links
3	UVP/W	20	Fensterheber hinten rechts
4	FLP/W	20	Elektrischer Fensterheber vorne links
5	FRP/W	20	Elektrischer Fensterheber vorne rechts
6	ECU-B Nr. 1	7.5	Multi-Mode-Schaltgetriebe
7	–	–	–
8	–	–	–
9	Klimaanlage	10	Klimaanlage (manuelle Klimaanlage), elektrische Heizung (Heißgastyp)
10	GETROFFEN	5	ABS, Klimaanlage, Audiosystem, Aufladung, Kombinationsanzeige, Abbiegeassistent-Monitor, Tempomat, Doppelverriegelung, Motorsteuerung, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Multi-Mode-Schaltgetriebe, Navigationssystem, elektrische Heizung, Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem, Sicherheitsgurtwarnung, Schiebedach, SRS, Toyota-Einparkhilfe, VSC
11	DEF I/UP	7.5	Motorsteuerung (1ZZ-FE, 3ZZ-FE), Heckscheibenheizung
12	MIR HTR	10	Spiegelheizung
13	RAD NR.2	15	Audiosystem, Navigationssystem, Kurvenassistent-Monitor, TOYOTA-Parkassistent
14	KUPPEL	7.5	ABS, Klimaanlage, Audiosystem, Navigationssystem, Aufladen, Kombinationsanzeige, Abbiegeassistent-Monitor, Tempomat, Doppelverriegelung, Motorsteuerung, Motorsteuerung, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Multimodus-Schaltgetriebe, elektrische Heizung, Druckknopf-Startsystem, Wegfahrsperre, Lenkschlosssystem, Sicherheitsgurtwarnung, Schiebedach, SRS, Toyota-Einparkhilfe, VSC
15	ECU-B Nr. 2	7.5	Klimaanlage, Hecktüröffner, Türverriegelungssteuerung, Doppelverriegelung, Scheinwerferreiniger, Scheinwerfer (mit Tagfahrlicht), Heizung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Druckknopf-Startsystem, Wegfahrsperre, Lenkradverriegelungssystem, Toyota-Parkassistent, drahtlose Türverriegelungssteuerung
16	–	–	–

Relaiskästen

Nr.	Relais
	Relaisbox Nr. 1:
R1	Zubehör (ACC)
R2	Anlasser (ST)
	Relaisbox Nr. 2:
R1	Steckdose
R2	Zündung (IG2)
	Relaisbox Nr. 3:
R1	Nebelscheinwerfer vorne
R2	Nebelschlussleuchte

Position des Sicherungskastens im Motorraum

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	–	–	–
2	VSC	25	1CD-FTV: VSC
2	Abs	25	1CD-FTV: ABS
2	–	–	1ZZ-FE, 3ZZ-FE: –
3	–	–	–
4	–	–	–
5	–	–	–
6	ALT-S	7.5	Aufladen
7	DCC	30	Sicherungen „ECU-B NO.2“, „DOME“, „RAD NO.2“.
8	AM2 Nr.2	7.5	Tempomat, Motorsteuerung, Zündung, Multi-Mode-Schaltgetriebe, Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem
9	GEFAHR	10	Blinker und Warnblinklicht
10	F-HTR	25	1CD-FTV: Kraftstoffheizung
11	HORN	15	Horn
12	EFI	20	Tempomat, Motorsteuerung
13	STR-SPERRE	20	Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem
14	AM2 Nr. 1	30	Druckknopf-Startsystem, Wegfahrsperre, Lenkradsperrsystem
15	HAUPTSÄCHLICH	50	Scheinwerferreiniger, Scheinwerfer
16	AMI Nr. 1	50	1CD-FTV: „ACC“, „CIG“, „RAD NO.1“, „ECU-B NO.1“, „FL P/W“, „FR P/W“, „RL P/W“, „ RR P/W“
17	H/CLN	30	1CD-FTV: Scheinwerferreiniger
18	HTR	40	Klimaanlage, Heizung
19	CDS	30	1CD-FTV: Kühlerlüfter und Kondensatorlüfter
20	RDI	40	Kühlerlüfter
21	VSC	50	1CD-FTV: VSC
21	Abs	40	1CD-FTV: ABS
22	IG2	20	1ZZ-FE, 3ZZ-FE: Motorsteuerung, Zündung, Druckknopf-Startsystem, Wegfahrsperre, Lenkradverriegelungssystem
23	ETCS	10	1ZZ-FE, 3ZZ-FE: Tempomat, Motorsteuerung
24	AMT	50	1ZZ-FE, 3ZZ-FE: Multimodus-Schaltgetriebe
25	–	–	–
26	–	–	–
27	–	–	–
Relais
R1	EFI HAUPT		1CD-FTV:
R2	EDU		1CD-FTV:
R3	VENTILATOR Nr. 3		1CD-FTV: Elektrischer Lüfter
R4	VENTILATOR NR. 1		Elektrischer Kühlventilator
R5	VENTILATOR NR.2		1ZZ-FE, 3ZZ-FE: Elektrischer Kühlventilator
R6	–		1ZZ-FE, 3ZZ-FE: –
R7	–		1ZZ-FE, 3ZZ-FE: –
R8	–		1ZZ-FE, 3ZZ-FE: –
R9	–		1ZZ-FE, 3ZZ-FE: –

Zusätzlicher Sicherungskasten (1ZZ-FE, 3ZZ-FE)

Zusätzlicher Sicherungskasten im Motorraum (1ZZ-FE, 3ZZ-FE)

Nr.	Name	Ampere	Funktion
1	EFI Nr. 1	10	Tempomat, Motorsteuerung
2	EFI Nr.2	7.5	Motorsteuerung
3	VSC	25	VSC
3	Abs	25	Abs
4	ALT	100	IG1-Relais, HECK-Relais, SEAT HTR-Relais, „H-LP CLN“, „AMI NO.1“, „RDI“, „CDS“, „VSC“ (50 A), „VSC“ (25 A), „ABS“ (40 A), „ABS“ (25 A), „H/CLN“, „RR DEF“, „AMI NO.2“, „RR FOG“, „S/ROOF“, „STOP“, „P/POINT“, „FR FOG“, „OBD2“, „DOOR “ Sicherungen
5	VSC	50	VSC
5	Abs	40	Abs
6	AMI Nr. 1	50	„ACC“, „CIG“, „RAD NO.1“, „ECU-B NO.1“, „FL P/W“, „FR P/W“, „RL P/W“, „RR P/W“
7	H-LP CLN	30	Scheinwerferreiniger
Relais
R1	EFI HAUPT
R2	IG2		Zündung
R3	AMT

Zusätzlicher Sicherungskasten (1CD-FTV)

Zusätzlicher Sicherungskasten im Motorraum (1CD-FTV)

Nr.	Name	Ampere	Funktion
1	RFGHTR	30	Power-Heizgerät (Heißgastyp)
2	HTR Nr.2	50	Leistungsheizung (elektrischer Typ)
3	HTR Nr. 1	50	Leistungsheizung (elektrischer Typ)
4	GLÜHEN	80	Glühkerze
5	ALT	140	IG1-Relais, HECK-Relais, SEAT HTR-Relais, „H-LP CLN“, „AMI NO.1“, „RDI“, „CDS“, „VSC“ (50 A), „VSC“ (25 A), „ABS“ (40 A), „ABS“ (25 A), „H/CLN“, „RR DEF“, „GLOW“, „HTR NO.1“, „HTR NO.2“, „RFGHTR“, „AMI NO.2“, „RR FOG“, „S/ROOF Sicherungen „STOP“, „P/POINT“, „FR FOG“, „OBD2“, „DOOR“.
Relais
R1	RFG HTR		Power-Heizgerät (Heißgastyp)
R2	HTR Nr.2		Leistungsheizung (elektrischer Typ)
R3	HTR Nr. 1		Leistungsheizung (elektrischer Typ)

Relaisbox

Relaiskasten im Motorraum

Nr.	Name	Ampere	Funktion
1	H-LP HI LH	10	Linker Scheinwerfer (Fernlicht)
2	H-LP HI RH	10	Rechter Scheinwerfer (Fernlicht), Kombiinstrument
3	H-LP LH	10	Linker Scheinwerfer (Abblendlicht)
4	H-LP RH	10	Rechter Scheinwerfer (Abblendlicht)
Relais
R1	HORN		Horn
R2	F-HTR		Kraftstoffheizung
R3	H-LP		Scheinwerfer
R4	DIM		Dimmer
R5	VENTILATOR NR.2		Elektrischer Kühlventilator



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz



Weitere Artikel zum Toyota Corolla
