Belegung Sicherungskasten und Relais Chevrolet Corvette C8 | Baujahr 2020-2022

Position des Sicherungskastens im Armaturenbrett

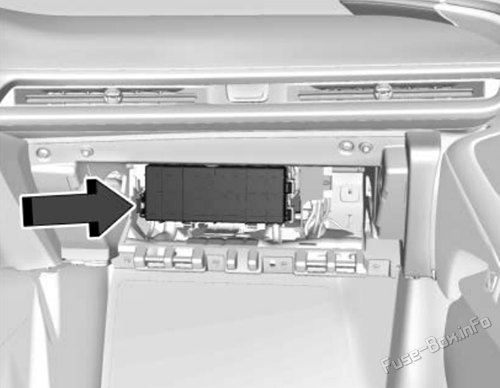

Die Position der Sicherungen in der Instrumententafel: Chevrolet Corvette (2020, 2021, 2022..) — Bild: Fuse-Box.info

Der Sicherungskasten im Armaturenbrett befindet sich hinter dem Handschuhfach. Der Zugang zum Handschuhfach erfolgt durch Entriegeln des Türdämpfers und Drücken des Drehzapfens, um den Dämpferring zu lösen. Ziehen Sie die Seitenwände des Handschuhfachs nach innen, um die Türanschläge zu lösen. Drehen Sie dann die Tür, bis sich die Scharnierhaken vom Scharnierstift lösen.

Diagramm des Sicherungskastens

Version 1

Version 2

Belegung der Sicherungen im Sicherungskasten des Armaturenbretts

Nr.	Funktion
1	–
2	Frontscheibenwischer
3	Kühlventilator 1
4	–
5	Kühlventilator 2
6	Frontgebläse
7	Frontkraftheber/automatische Niveauregulierung
8	Schaltschnittstellenplatinenmodul
9	–
10	IP-Cluster/HVAC/Center-Stack-Modul anzeigen
11	USB
12	–
13	–
14	Handschuhfach
15	–
16	–
17	Fernfunktionsaktor
18	Vordere Kofferraumentriegelung
19	Intelligenter Batteriesensor
20	Außenbeleuchtungsmodul 1
21	Außenbeleuchtungsmodul 3
22	Außenbeleuchtungsmodul 4
23	Karosseriesteuermodul 2
24	Außenbeleuchtungsmodul 6
25	Verstärker
26	Automatische Insassenerkennung/elektrische Feststellbremse
27	Videoverarbeitungsmodul
28	Rechter Scheinwerfer
29	–
30	Erfassungs- und Diagnosemodul/Automatische Insassenerkennung
31	Karosseriesteuermodul 1
32	Säulenverriegelungsmodul
33	Datenverbindung/Kabelloses Lademodul
34	Telematik/Head-up-Display
35	Horn
36	–
37	–
38	Vordere Waschpumpe
39	Zusatzsteckdose hinten
40	Leistungsdatenschreiber/Center-Stack-Modul
41	–
42	Zur Vorbeugung von Diebstählen
43	Linker Scheinwerfer
44	Außenbeleuchtungsmodul 2
45	Servolenksäulenmodul
46	Karosseriesteuermodul 3
47	Außenbeleuchtungsmodul 5
48	Außenbeleuchtungsmodul 7
49	Karosseriesteuermodul 4
50	Zusatzsteckdose vorne
51	–
52	Steuerschalter am Lenkrad
53	Beheiztes Lenkrad
54	–
	Relais
K1	–
K2	Handschuhfach
K3	Horn
K4	Vordere Unterlegscheibe
K5	Erhaltene Zubehörleistung/Zubehör
K6	Vordere Kofferraumentriegelung 1
K7	–
K8	–
K9	Vordere Kofferraumentriegelung 2
K10	Wischer

Position des Sicherungskastens im Fondbereich

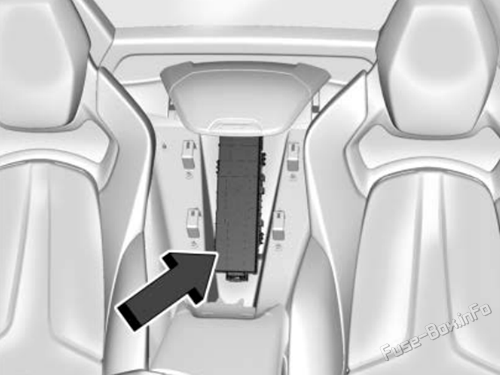

Die Position der Sicherungen im hinteren Fach: Chevrolet Corvette (2020, 2021, 2022..) — Bild: Fuse-Box.info

Der Sicherungsblock im Fondraum befindet sich im Heck des Fahrzeugs zwischen den Sitzen.

Handgriffe:

Obere Abdeckung öffnen.
Entfernen Sie die obere Abdeckung, indem Sie den Riegel nach innen drücken.
Ziehen Sie die Abdeckung nach oben.

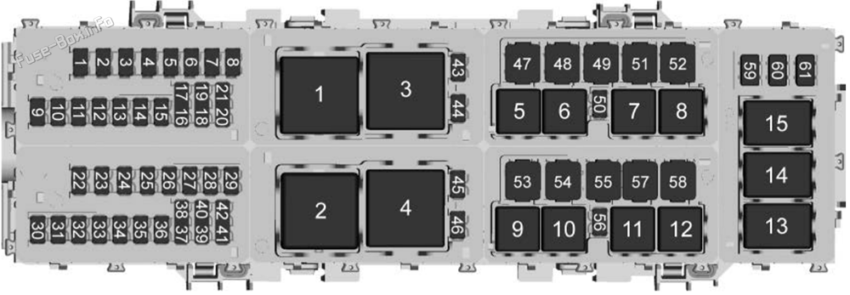

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fond-Sicherungskasten

Nr.	Funktion
1	Fahrer-Memory-Sitzmodul/Elektrisch verstellbarer Sitz
2	Beheizter Fahrersitz
3	Beifahrer-Memory-Sitzmodul/Elektrisch verstellbarer Sitz
4	Beheizter Beifahrersitz
5	Getriebesteuermodul
6	2020: Einparkhilfe hinten
7	Power-Sounder-Modul/Fußgängerfreundliche Warnfunktion
8	Seitlicher Toterzonenalarm/Einparkassistent hinten
9	Säulenverriegelungsmodul
10	Motorsteuermodul/Klimaanlage
11	–
12	Lithium-Ionen-Batteriemodul
13	Aktives Kraftstoffmanagement
14	Sitzventilator
15	–
16	Außenbeleuchtungsmodul
17	Kombiinstrument/Schalthebel-Schnittstellenplatine/Getriebesteuermodul/Elektronisches Bremssteuermodul
18	Motorsteuerungsmodul
19	–
20	Sensor- und Diagnosemodul/Innenrückspiegel
21	Magnetventil des Auslassventils
22	Kraftstoffpumpen-/Kraftstofftankzonenmodul
23	Tonneau ging
24	Tonneau richtig
25	Cabrio oben rechts
26	Cabrioverdeck links
27	Elektronische Federungskontrolle
28	–
29	CGM
30	O2-Sensor
31	O2-Sensor/Motoröl/Kanisterspülung/Aktives Kraftstoffmanagement
32	Zündung sogar
33	Zündung seltsam
34	Motorsteuermodul 1
35	Motorsteuermodul/Luftmassenmesser/O2-Sensor/Klimaanlage
36	–
37	Kanisterentlüftung
38	Verriegelungssteuermodul
39	Fensterheberschalter/Türverriegelung rechts
40	Linker Fensterheberschalter/Türschloss
41	–
42	Motorsteuermodul 2
43	–
44	Klimaanlagenkupplung
45	–
46	–
47	–
48	–
49	Zusatzkühlgebläse rechts
50	–
51	–
52	–
53	Anlassermagnet
54	Zusatzkühlgebläse links
55	Frontlift/automatische Niveauregulierung
56	–
57	Heckscheibenheizung
58	–
59	Linkes/rechtes Fenster
60	Elektrischer Beifahrersitz
61	Elektrisch verstellbarer Fahrersitz
	Relais
K1	–
K2	Antriebsstrang
K3	Laufen/kurbeln
K4	Heckscheibenheizung
K5	Klimaanlagenkupplung
K6	–
K7	–
K8	–
K9	–
K10	–
K11	–
K12	–
K13	–
K14	Anlassermagnet
K15	–
