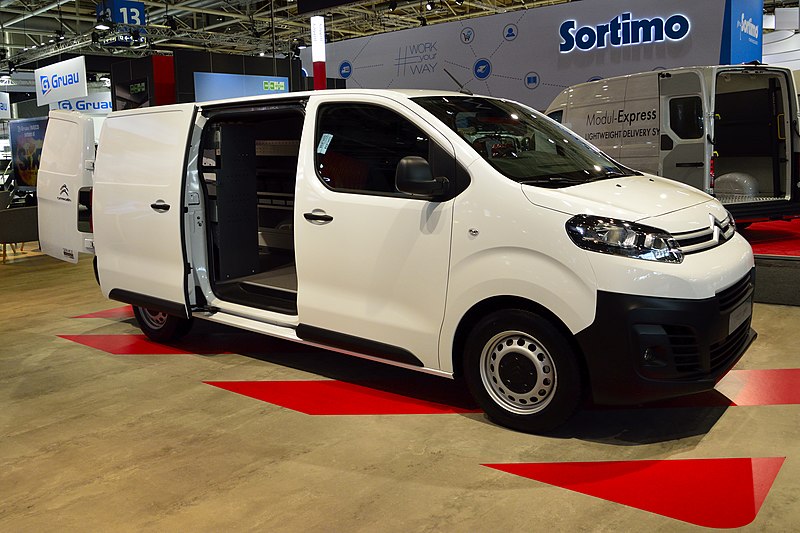

Bild: Spielvogel – CC BY-SA 4.0, Link

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Citroen Jumpy samt einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine aktive Community – wir werden all Ihre Fragen und Anliegen zeitnah beantworten. Geben Sie dazu bitte immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an, damit wir bestmöglich bei Ihrem Problem helfen können!

Kommentar verfassen!

Nachricht schicken!

Inhaltsverzeichnis dieses Ratgebers anzeigen

Belegung Sicherungskasten und Relais Citroen Jumpy Spacetourer | Baujahr 2016 bis 2019

Sicherungskasten im Armaturenbrett

Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite). Lösen Sie die Abdeckung, indem Sie an der oberen linken Ecke und dann an der rechten ziehen.

Armaturenbrett-Sicherungskasten Version 1 (Eco)

Nr.	Ampere	Beschreibung
F1	10	elektrische Servolenkung; Kupplungsschalter
F4	15	Horn
F5	20	Waschpumpe vorne und hinten
F6	20	Waschpumpe vorne und hinten
F7	10	12-V-Zubehörsteckdose hinten
F8	20	Einzel- oder Doppel-Heckwischer
F10/F11	30	Reißverschlüsse vorne und hinten – außen, innen
F13	10	Klimatisierung vorne; Radio Kontrolle; Schalthebel; Head-up-Display
F14	5	Notrufe
F17	5	Instrumententafel
F19	3	Lenkradsteuerung
F21	3	„Keyless Entry and Start“-System oder Zündschalter
F22	3	Regen- und Sonnensensor; Multifunktionale Erkennungskamera
F23	5	Sicherheitsgurt nicht angelegt oder nicht angelegt (Anzeigebildschirm)
F24	5	Berührungssensitiver Bildschirm; Rückfahrkamera; Parksensoren
F25	5	Airbags
F29	20	Audiosystem; Berührungssensitiver Bildschirm; CD-Player; Navigation
F31	15	Audiosystem (Batterie +)
F32	15	Frontseitige 12-V-Zubehörsteckdose
F34	5	Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Seitenspiegel
F35	5	Beheizte Waschdüsen; Höhenverstellung des Scheinwerfers
F36	5	Ladegerät für Taschenlampen; Deckenleuchte hinten

Armaturenbrett-Sicherungskasten, Version 2 (voll)

Nr.	Ampere	Funktionen
F1	3	„Keyless Entry and Start“-System oder Zündschalter
F5	5	Berührungssensitiver Bildschirm; Rückfahrkamera; Parksensoren
F7	10	Klimatisierung hinten; HiFi-Verstärker
F8	20	Einzel- oder Doppel-Heckwischer
F10/F11	30	Reißverschlüsse vorne und hinten – außen, innen
F12	3	Alarm
F17	10	12-V-Zubehörsteckdose hinten
F18	5	Notrufe und Hilfe
F21	3	Ladegerät für Taschenlampen; Deckenleuchte hinten
F22	3	Handschuhfachlampe; Deckenleuchten hinten
F23	5	Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Seitenspiegel
F24	5	Lenkradsteuerung
F25	5	Einstellen der Höhe der Scheinwerfer
F26	3	Sicherheitsgurt nicht angelegt oder nicht angelegt (Anzeigebildschirm)
F27	3	Regen- und Sonnensensor; Multifunktionale Erkennungskamera
F28	10	Klimatisierung vorne; Radio Kontrolle; Schalthebel; Head-up-Display
F30A oder B	15	Audiosystem (Batterie +)
F31	5	Airbags
F33	15	Frontseitige 12-V-Zubehörsteckdose
F35	5	Instrumententafel
F36	20	Audiosystem; Berührungssensitiver Bildschirm; CD-Player; Navigation

Sicherungskasten im Motorraum

Er befindet sich im Motorraum in der Nähe der Batterie. Lösen Sie für den Zugriff die beiden Riegel A und entfernen Sie die Abdeckung.

Nr.	Ampere	Beschreibung
F12	5	Beheizte Waschdüsen
F14	25	Waschpumpe vorne und hinten
F15	5	Frontradar und Notbremsung; Elektrische Servolenkung
F17	10	Eingebaute Systemschnittstelle
F19	30	Scheibenwischermotor vorne
F20	15	Waschpumpe vorne und hinten
F21	20	Scheinwerferwaschpumpe
F22	15	Horn
F23	15	Fernlicht rechts
F24	15	Linker Fernscheinwerfer

Belegung Sicherungskasten und Relais Citroen Jumpy | Baujahr 1994 bis 2007

Sicherungskasten im Fahrgastraum. Schema Sicherungskasten.

Nr.	Ampere	Beschreibung
1	10 A	Soundsystem
2	5A	Zündung + Position; Geschwindigkeitssensor; CPH; Warnleuchten auf der Instrumententafel
3	15A	Bremslichter; Tempomat
4	10 A	Positionslicht rechts; Rücklicht links; Leuchtweitenregulierung
5	10 A	Klimaanlage; vordere elektrische Fensterheber; Gebläse; Druckschalter
6	15A	Heizbare Heckscheibe; Beheizte Sitze)
7	20A	Warnsystem
8		Res.
9	5A	Positionslicht rechts; Rücklicht links; Kennzeichenbeleuchtung; Scheinwe´rferwaschanlage
10	15A	Nebelscheinwerfer
11	30A	Nicht benutzt
12	10 A	Rücklichter); Diagnosestecker
13	30A	Nicht benutzt
14	5A	CPH
15	30A	CPH; Zentralverriegelung; Innenbeleuchtung
16	20A	Feuerzeug; Feste + PositionZubehör + Artikel
17	15A	Kühlmitteltemperaturregler; Lüfter
18	10 A	Nebellichter
19	10 A	Instrumentenbeleuchtung; Audiosystem; Seitenlichter
20	30A	Klimaanlage; Gebläse
21	20A	Beheizte Sitze
22	20A	Zubehör + Artikel; Ungebraucht
23		Abstellgleis
24	30A	Scheibenwaschanlagen; Scheibenwischer
25	10 A	Klimaanlage; Innenbeleuchtung; Radiospeicher; Uhr
26	15A	Notfall-Lichter
27	30A	Heizbare Heckscheibe
28	15A	Elektrische Fensterheber; Ladewarnleuchte
29	30A	Elektrische Fensterheber
30	15A	Innenbeleuchtung; Fahrtrichtungsanzeiger; Uhr; Elektrischer Rückspiegel

Sicherungskasten im Motorraum, ohne ABS.

Sicherung 1 Kraftstoffpumpe 20,0 A
Sicherung 2 Rechtes Abblendlicht 10,0 A
Sicherung 3 Linkes Abblendlicht 10,0 A
Sicherung 4 Scheinwerferwaschanlage 25,0 A
Sicherung 5 Bypass –
Sicherung 6 Wegfahrsperre 10,0 A
Sicherung 7 Katalysatorsensor 10, 0 A
Sicherung 8 Anhänger 20,0 A
Sicherung 9 Kühlgebläse 25,0 A
Sicherung 9a Lüfter 30,0 A
Sicherung 10 Nicht verwendet 15,0 A
Sicherung 11 Nicht verwendet 5,0 A
Sicherung 12 Linkes Fernlicht 10,0 A
Sicherung 13 Rechtes Fernlicht 10,0 A
Sicherung MF1 Keine Anzeige 20,0 A
Sicherung MF2 Keine Anzeige 30,0 A

Sicherungskasten im Motorraum, mit ABS.

Sicherung 1 Anhänger 20,0 A
Sicherung 2 Kraftstoffpumpe 15,0 A
Sicherung 2a Kraftstoffpumpe 20,0 A
Sicherung 3 Linkes Abblendlicht 10,0 A
Sicherung 4 Rechtes Abblendlicht 10,0 A
Sicherung 5 Diagnosestecker 10,0 A
Sicherung 6 Elektronische Einspritzung Wegfahrsperre 10,0 A
Sicherung 7 Linkes Fernlicht 10,0 A A
Sicherung 8 Rechtes Fernlicht 10,0 A
Sicherung 9 Motorlüfter 25,0 A
Sicherung 9a Motorkühlgebläse 40,0 A
Sicherung 10 Scheinwerferwaschanlage 30,0 A
Sicherung 11 Zusatzheizung 20,0 A
Sicherung 12 Scheinwerferwaschpumpe 5,0 A
Sicherung 13 Katalysatorsensorgebläse 15,0 A
Sicherung 15 Gebläse Klimaanlage 40,0 A
Sicherung 16 Motorkühlgebläse 30,0 A
Sicherung 16a Motorkühlgebläse 50,0 A
Sicherung MF1 Motorlüfter 20,0 A
Sicherung Einspritzrelais MF2 30,0A
Sicherung ABS-Steuergerät MF4 60,0A

Sicherungs- und Relaiskasten im Motorraum, auf der linken Seite.

Sicherung 1 Linkes Fernlicht 10,0 A
Sicherung 2 Kraftstoffpumpe 20,0 A
Sicherung 3 Keine Anzeige 10,0 A
Sicherung 4 Linkes Abblendlicht 10,0 A
Sicherung 5 Rechtes Abblendlicht 10,0 A
Sicherung 6 Keine Anzeige 20,0 A
Sicherung 7 Nicht verwendet
Sicherung 8 Keine Information verfügbar 5,0 Ampere
Sicherung 9 Kraftstoffpumpenrelais Hilfskraftstoffpumpenrelais 10,0 A
Sicherung 10 Rechtes Fernlicht 10,0 A
Sicherung 11 Keine Informationen verfügbar
Sicherung 12 Scheinwerferwascher 25,0 A
Sicherung 13 Kühlgebläse 30,0 A
Sicherung 14 Keine Informationen verfügbar
Sicherung 30,0 A 15 Nicht verwendet
Sicherung 16 Keine Informationen verfügbar
Sicherung 10,0 A 17 Diagnosestecker Anhängerstecker
Sicherung MF1 Hauptlichtschalter Hauptrelais Fahrgastraum -Sicherungskasten 70,0 Amp
Sicherung MF2 Fahrgastraum Sicherungskasten Zündschalter ADC-Panel Hauptrelais 70,0 Amp
Sicherung MF3 Sekundärluftpumpenrelais 40,0 Amp
Sicherung MF4 Kühlgebläse 50,0 Amp

Relais R1 Klimarelais
Relais R2 Kühlgebläserelais
Relais R3 Keine Information
Relais R4 Scheinwerferwascherrelais
Relais R5 Lüfterkühlungsrelais
Relais R6 Klimarelais
Relais R7 Kühlung Fan

Belegung Sicherungskasten und Relais Citroen Jumpy Spacetourer | Baujahr 2020 bis 2022

Sicherungskasten im Armaturenbrett

Der Sicherungskasten befindet sich im unteren Armaturenbrett (linke Seite). Lösen Sie die Abdeckung, indem Sie an der oberen linken Ecke und dann an der rechten ziehen.

Armaturenbrett-Sicherungskasten Version 1 (Eco)

Nr.	Ampere	Beschreibung
F1	10	elektrische Servolenkung; Kupplungsschalter
F4	15	Horn
F5	20	Waschpumpe vorne und hinten
F6	20	Waschpumpe vorne und hinten
F7	10	12-V-Zubehörsteckdose hinten
F8	20	Einzel- oder Doppel-Heckwischer
F10/F11	30	Reißverschlüsse vorne und hinten – außen, innen
F13	10	Klimatisierung vorne; Radio Kontrolle; Schalthebel; Head-up-Display
F14	5	Notrufe
F17	5	Instrumententafel
F19	3	Lenkradsteuerung
F21	3	„Keyless Entry and Start“-System oder Zündschalter
F22	3	Regen- und Sonnensensor; Multifunktionale Erkennungskamera
F23	5	Sicherheitsgurt nicht angelegt oder nicht angelegt (Anzeigebildschirm)
F24	5	Berührungssensitiver Bildschirm; Rückfahrkamera; Parksensoren
F25	5	Airbags
F29	20	Audiosystem; Berührungssensitiver Bildschirm; CD-Player; Navigation
F31	15	Audiosystem (Batterie +)
F32	15	Frontseitige 12-V-Zubehörsteckdose
F34	5	Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Seitenspiegel
F35	5	Beheizte Waschdüsen; Höhenverstellung des Scheinwerfers
F36	5	Ladegerät für Taschenlampen; Deckenleuchte hinten

Armaturenbrett-Sicherungskasten, Version 2 (voll)

Nr.	Ampere	Funktionen
F1	3	„Keyless Entry and Start“-System oder Zündschalter
F5	5	Berührungssensitiver Bildschirm; Rückfahrkamera; Parksensoren
F7	10	Klimatisierung hinten; HiFi-Verstärker
F8	20	Einzel- oder Doppel-Heckwischer
F10/F11	30	Reißverschlüsse vorne und hinten – außen, innen
F12	3	Alarm
F17	10	12-V-Zubehörsteckdose hinten
F18	5	Notrufe und Hilfe
F21	3	Ladegerät für Taschenlampen; Deckenleuchte hinten
F22	3	Handschuhfachlampe; Deckenleuchten hinten
F23	5	Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Seitenspiegel
F24	5	Lenkradsteuerung
F25	5	Einstellen der Höhe der Scheinwerfer
F26	3	Sicherheitsgurt nicht angelegt oder nicht angelegt (Anzeigebildschirm)
F27	3	Regen- und Sonnensensor; Multifunktionale Erkennungskamera
F28	10	Klimatisierung vorne; Radio Kontrolle; Schalthebel; Head-up-Display
F30A	15	Audiosystem (Batterie +)
F31	5	Airbags
F33	15	Frontseitige 12-V-Zubehörsteckdose
F35	5	Instrumententafel
F36	20	Audiosystem; Berührungssensitiver Bildschirm; CD-Player; Navigation

Sicherungskasten im Motorraum

Er befindet sich im Motorraum in der Nähe der Batterie. Lösen Sie für den Zugriff die beiden Riegel A und entfernen Sie die Abdeckung.

Nr.	Ampere	Beschreibung
F12	5	Beheizte Waschdüsen
F14	25	Waschpumpe vorne und hinten
F15	5	Frontradar und Notbremsung; Elektrische Servolenkung
F17	10	Eingebaute Systemschnittstelle
F19	30	Scheibenwischermotor vorne
F20	15	Waschpumpe vorne und hinten
F21	20	Scheinwerferwaschpumpe
F22	15	Horn
F23	15	Fernlicht rechts
F24	15	Linker Fernscheinwerfer

Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!

Kommentar schreiben!

Belegung Sicherungskasten und Relais Citroen Jumpy | Baujahr 2007 bis 2016

Citroën Jumpy verwendet Sicherung 9 im Sicherungskasten am Armaturenbrett für den Zigarettenanzünder .

Sicherungskasten Armaturenbrett

Auf der rechten Seite (hinter dem Handschuhfach, klappbar) Das Handschuhfach kippen, dann kräftig daran ziehen, um an die Sicherungen zu gelangen.

Nr.	Ampere	Beschreibung
1	15	Heckscheibenwischer
2	–	Res.
3	5	Airbag-Steuergerät
4	10	Lenkwinkelsensor; Diagnosesteckdose; ESP-Sensor; manuelle Belüftung; Kupplungsschalter; Scheinwerferkegelhöhe; Partikelfilterpumpe
5	30	elektrische Spiegel; Fensterhebermotor Beifahrerseite
6	30	Stromversorgung der vorderen elektrischen Fensterheber
7	5	Nachttischlampen und eine Lampe im Handschuhfach
8	20	Multifunktionsbildschirm; Anti-Diebstahl-Alarmsirene; Tontechnik; CD-Wechsler; Audio/Telefon; Anhänger-Sicherungskasten (Zubehör); Aufbauaufbau/Fahrzeugaufbau (Plattformkabine)
9	10	Ladezubehörsteckdose
10	30	Höhenausgleich hinten; Lenkerschalter; Instrumententafel
11	15	Diagnosesteckdose; Zündschloss
12	15	Lautsprechersystem; Airbag-Steuergerät; Parksensoren Steuergerät
13	5	Motor-Sicherungskasten; Anhänger-Sicherungskasten
14	15	Regensensor; digitale Klimaanlage; Instrumententafel
15	30	Verriegeln/Entriegeln/Super-Verriegelung
16	–	Res.
17	40	Heizbare Heckscheibe; Beheizte Spiegel
17	10	Nur beheizbare Spiegel

Sicherungen im Fahrgastraum

Fahrgastraum (Batteriefach): Batteriefachdeckel ausclipsen, roten Batteriepol (+) entfernen.

Nr.	Ampere	Beschreibung
1	30	Beheizte Sitze
2	20 / –	Batterie-/Ersatzladezustand
3	40/50	Anhänger-Sicherungskasten (Zubehör); Karosseriebauer; Fahrzeugmodifikationseinheit (Fahrerhausplattform)
4	–	Res.
36	15	Scharniertürschlösser
37	10	Scharniertürschlösser
38	20	Heckflügelwischer
39	–	Res.
40	5	Klappbare Seitenspiegel

Sicherungskasten-Diagramm

Nr.	Ampere	Beschreibung
1	15	Res.
2	15	Zündrelais und optionaler Generator
3	15	12V Anhängerstromversorgung
4	15	Ständige Lieferungen von Autokonverter
5	10	Warnlichter

Sicherungskasten im Motorraum

Bei geöffneter Motorhaube den Scheibenhalter verschieben, um den Zugang zu erleichtern; Den Kasten lösen und kippen, um an die Sicherungen zu gelangen.

Nr.	Ampere	Beschreibung
1	20	Motorsteuerung; Kraftstoff- und Luftversorgungssysteme; Lüftermontage
2	15	Horn
3	10	Front- und Heckscheibenwaschpumpe
4	20	Scheinwerferwaschpumpe
5	15	Kraftstoffversorgungssystem
6	10	Servolenkung; Zusätzlicher Bremspedalschalter
7	10	Bremssystem (ABS/DSC)
8	20	Startersteuerung
9	10	Bremspedal-Hauptschalter
10	30	Kraftstoff- und Luftversorgungssysteme; Emissionskontrollsysteme
11	40	Frontbelüftung
12	30	Scheibenwischer
13	40	Eingebaute Systemschnittstelle
14	30	Res.
