Infiniti QX80: Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug | Tabelle der Belegung + Amperezahl

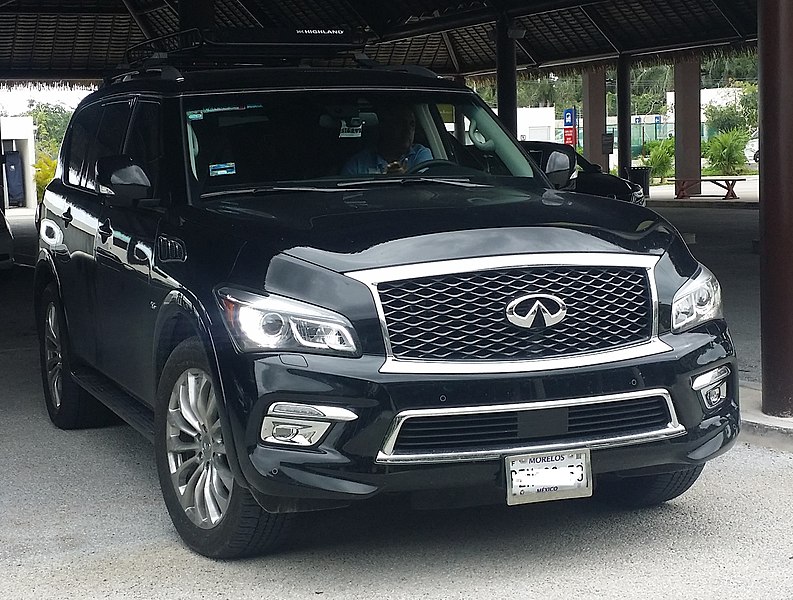

'15 Infiniti QX80 (MIAS '15).jpg

Bild: Bull-DoserCC BY-SA 4.0, Link

Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Infiniti QX80 samt einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine Community – wir bemühen uns, all Ihre Fragen und Anliegen zeitnah zu beantworten. Geben Sie dazu nach Möglichkeit immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an.

Belegung Sicherungskasten und Relais Infiniti QX80 | Baujahr 2010 bis 2017

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich hinter einer Abdeckung am Armaturenbrett auf der Fahrerseite.

Nr. Ampere Beschreibung
1 10 Kombischalter
2 10 Airbag-Diagnosesensoreinheit, Steuergerät für Insassenklassifizierungssystem
3 10 Bremsschalter für intelligente Geschwindigkeitsregelung (ICC), Bremsschalter für automatische Geschwindigkeitsregelung (ASCD), Bremslichtschalter, Scheinwerfer-Einstellmotor, Datenverbindungsstecker, Lenkwinkelsensor, Kombinationsanzeige, beheizter Lenkerschalter, niedriger Reifendruck, Warnungen der Drucksteuereinheit , Steuergerät für Servolenkung, CAN-Gateway, Dreifachschalter (APS-Schalter), Steuergerät für adaptives Frontbeleuchtungssystem (AFS), AC-120-V-Hauptsteckdosenschalter, A/C-Sitzrelais
4 10 Klimaanlagensteuerung hinten, Rundumsichtmonitor-Steuereinheit, automatischer Klimaanlagenverstärker, Ionisator, AV-Steuereinheit, Klimaanlagenrelais hinten, Abgas-/Außentür-Erkennungssensor, automatisches Hecktür-Steuermodul, automatischer blendfreier Innenspiegel , Sonar Control Unit (2014-2017), Telematics Control Unit (TCU (2014-2017))
5 15 BOSE-Verstärker
6 10 Datenübertragungsstecker, Uhr, elektrischer Entriegelungsschalter für 2. Sitz, Smart-Key-Warnsummer, Pre-Crash-Sicherheitsgurt-Steuergerät, Regenlichtsensor, blendfreier automatischer Innenspiegel, Kombiinstrument (2014–2017)
7 10 Bremslichtschalter, Karosseriesteuergerät (BCM), Intelligenter Tempomat (ICC), Bremshalterelais, elektrische Bremse
8 15 BOSE-Verstärker
9 10 Rundumsicht-Monitor-Steuergerät, automatischer Klimaanlagenverstärker, automatisches Hecktür-Steuermodul, linker/rechter Neigungsschalter, linker/rechter Klappschalter, automatischer Hecktür-Warnsummer
10 10 Druckknopf-Zündschalter, Sitzspeicherschalter, Karosseriesteuergerät (BCM)
11 10 Kombizähler (2010-2013), CAN-Gateway
12 20 Zubehörrelais №2
13 10 4WD-Schalter, Schneemodus/Schleppmodus/VDC-Ausschalterbaugruppe
14 15 Zweiter Sitzheizungsschalter
15 15 Schalter für beheizbare Vordersitze
16 20 Gebläserelais hinten
17  –
18 20 2010-2013: Konsolensteckdose
19 10 Rückspiegel-Fernbedienungsschalter (2010–2013), Sonar-Steuereinheit (2010–2013), Umgebungsmonitor-Steuereinheit, automatischer A/C-Verstärker, Multifunktionsschalter, AV-Steuereinheit, vorderes Display, Video-Splitter, Hauptschalter für elektrische Fensterheber ( 2014–2017), BOSE-Verstärker (2014–2017), Telematiksteuergerät (TCU (2014–2017)), Telematikschalter (2014–2017)
20 20 Steckdose vorn, Steckdose im Stauraum, Relais Nr. 2 für Zubehör
21 15 Gebläsemotor vorne
22 15 Gebläsemotor vorne
Relais
R1 Zündung
R2 Zündung №2
R3 Zubehörteil
R4 Gebläse



Sicherungen Motorraum

Sicherungskasten Nr. 1

Infiniti QX56 (2010-2017) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
41 15 Relais für Heckscheibenheizung
42 15 Relais für Heckscheibenheizung
43 20 Motorsteuergerät (ECM), NATS-Antennenverstärker, ECM-Relais (Luftmassenmesser, Spülvolumensteuermagnet des Verdampferkanisters, Steuermodul für variable Ereignisse und Ventilhub (VVEL), Steuermagnet für Einlassventilzeitsteuerung, Luft-Kraftstoff-Verhältnis (A/ F) Sensor, beheizter Sauerstoffsensor, Kraftstoffrücklaufventil, EVAP-Behälterentlüftungssteuerventil, Einspritzrelais (2014–2017))
44 10 Lenkradschlossrelais
45 30 Relais für Frontwischer
46 10 Relais für Anhängerrückleuchten, Kombinationsleuchte hinten links, Rückleuchte rechts/links, Kennzeichenleuchte
47 10 Handschuhfachleuchte, Klimaanlagensitzschalter, hintere Klimaanlagensteuerung, Rundum-Monitor-Steuereinheit, beheizter Lenkradschalter, 4WD-Schalterbaugruppe, A/T-Schaltwahlschalter, Multifunktionsschalter, vorderer beheizter Sitzschalter < 2. beheizter Sitzschalter links /Rechte Seite, Uhr, zweiter Sitz, elektrischer Entriegelungsschalter links/rechts, elektrische Bremse, 120-V-Wechselstrom-Hauptschalter, Konsolen-Steckdose (Getränkehalter), Schalterbaugruppe Schneemodus/Abschleppen/Vdc-Aus, Scheinwerfer-Zielschalter, Außenspiegel-Fernbedienung Schalter, Kombischalter (Wendelkabel), Warnblinkschalter, Reset- und Lichtsteuerschalter, Bordcomputerschalter,Auto-Hintertür-Hauptschalter, Dreifachschalter, Doppelschalter, Kombinationsleuchte hinten rechts, Stimmungsleuchte Vordertürgriff, Stimmungsleuchte Hintertürgriff, Kartenleuchte, Telematikschalter
48  –
49 10 Klimarelais
50 15 Nebelscheinwerfer
51 10 Rechter Scheinwerfer (Fernlicht)
52 10 Linker Scheinwerfer (Fernlicht)
53 15 Linker Scheinwerfer (Abblendlicht)
54 15 Rechter Scheinwerfer (Abblendlicht)
55 10 Rückfahrleuchtenrelais, Anhängerleistungsrelais, Getriebesteuergerät (TCM)
56 10 Übertragungssteuereinheit
57 10 ABS, Bremslichtrelais, Gier-/Seiten-/Verzögerungsgeschwindigkeitssensor G
58  –
59  –
60 15 2010-2013: Einspritzrelais
61 15 Zündspulen, Kondensator
62 10 Motorsteuergerät (ECM)
63  –
64 20 Drosselklappensteuermotor-Relais
Relais
R1 Heckscheibenheizung
R2 Zündung №3
R3 Zündung №2
R4 Zündung



Sicherungskasten Nr. 2

Infiniti QX56 (2010-2017) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
31 15 Hupenrelais
32 10 Generator
33 10 Gaspedalbetätiger
34 10 Übertragungssteuereinheit
35 15 AV-Steuereinheit, Front-Display, Video-Splitter, Kopfstützen-Display LH/RH, Telematik-Steuereinheit (TCU (2014-2017))
36 10 Relais für Fahrzeugsicherheitshupe
37 10 IPDM (Zündrelais Nr. 2 (Luftniveau-Steuermodul), Zündrelais Nr. 3 (Warnsummer, Doppelschalter (Warnsystemschalter), Bremsstopprelais für intelligente Geschwindigkeitsregelung (ICC), Sensor für intelligente Geschwindigkeitsregelung (ICC), Gaspedalbetätiger , Einheit Advanced Driver Assistance Systems (ADAS), Seitenradar LH/RH, Spurhaltekamera)
38 10 Getriebesteuermodul (TCM)
f 40 Elektrische Bremse, Sicherungen: „T“, „V“, „79“, „84“, „85“, „86“
g 40 Zündrelais Nr. 1 (Sicherungen: „1“, „2“, „3“, „4“, „16“), Sicherungen: „12“, „81“, „82“, „83“, „U“
h 40 IPDM
i 30 Relais für Luftkompressor
J 30 Übertragungssteuereinheit
k 50 Body Control Module (BCM), Sicherungsautomat (Steuergerät für Positionsregler des automatischen Antriebs, Steuergerät für Fahrersitz, Schalter für Lendenwirbelstütze)
L 30 ABS
m 50 ABS
Relais
R1 Horn



Zusätzlicher Sicherungshalter

Infiniti QX56 (2010-2017) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
P 50 Zündrelais (Sicherungen: „71“, „72“, „73“, „74“)
O 50 Event- und Hub-Variablen-Aktuator-Motorrelais (VVEL)
R 50 Sicherung: „T“, „79“
Q 50 2010-2013: Sicherungen: „S“, „75“, „76“, „77“
50 2014-2017: Sicherungen: „S“, „75“, „76“, „77“, „87“, „88“, „89“, „90“
75 15 Wischer-Enteiser-Relais
76 10 Beheiztes Lenkradrelais
77 30 Pre-Crash-Sicherheitsgurt-Steuergerät
S 30 Zweite Sitzreihe (elektrisches Entriegelungsrelais links/rechts, 2 Relais links/rechts nach oben, 2 Relais links/rechts nach unten)
78  –
79 30 Wechselrichtereinheit
80 10 Wischer-Defroster-Relais, Außenspiegel
T 30 Automatisches Steuermodul für hintere Türen



Relaiskasten Nr. 1

Infiniti QX56 (2010-2017) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
71 30 Motorsteuergerät (ECM)
72 10 Elektrisch gesteuerte Lüfterkupplung
73 15 Steuermodul Kraftstoffpumpe
74 10 ABS
87 15 2014-2017: Einspritzrelais
88 10 2014-2017: Relais Tagfahrlicht
89 10 2014-2017: Relais Tagfahrlicht
90 10 2014-2017: Relais Tagfahrlicht
Relais
R1 Fernstart des Motors
R2  –
R3 2010-2013: Fahrzeugsicherheitshupe
2014-2017: Tagfahrlicht
R4  –
R5  –
R6 Sicherungslampe
R7 Beheiztes Lenkrad
R8 Intelligent Cruise Control (ICC) Festhalten der Bremse
R9 Wischer-Defroster
R10 Klimaanlage hinten
R11 Stopplicht
R12 Luftkompressor
R13 Zündung
R14 Motorventil mit variablem Ereignis und Hubaktuator (VVEL)



Relaiskasten Nr. 2

Infiniti QX56 (2010-2017) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
81 15 Klimaanlage gesteuertes Sitzrelais
82 15 Klimaanlage gesteuertes Sitzrelais
83 30 Pre-Crash-Sicherheitsgurt-Steuergerät
84 15 Anhänger-Blinkerrelais (links), Anhänger-Blinkerrelais (rechts)
85 10 Relais für Rückfahrscheinwerfer
86 10 Anhänger-Rücklichtrelais
U 30 Scheinwerferreinigungsrelais
V 30 Stromrelais für Anhänger
Relais
R1 Sessel mit Klimaanlage
R2 Anhängerblinkleuchte (rechts)
R3 Scheinwerferwaschanlage
R4 Anhängerblinkleuchte (links)
R5 Anhänger-Heckleuchte
R6 Trailer-Power



Sicherungen Batterieblock

Die Hauptsicherungen befinden sich auf der Batterie.

Infiniti QX56 (2010-2017) - Belegung Sicherungskasten und Relais

Nr. Ampere Beschreibung
A 140 Lichtmaschine, Sicherungen: „C“, „D“, „E“
B 80 Sicherung: „O“, „P“, „Q“, „R“
C 100 Zündrelais (oberes vorderes Wischerrelais, Sicherungen: „55“, „56“, „57“, „60“, „61“, „62“), Sicherungen: „41“, „42“, „43“, “ 44″, „64“
D 80 Zubehörrelais (Sicherungen: „18“, „19“, „20“), Zündrelais Nr. 2 (Sicherungen: „13“, „14“, „15“), Gebläserelais (Sicherungen: „21“, „22“ ), Sicherungen: „5“, „6“, „7“, „8“, „9“, „10“, „11“
E 80 Sicherung: „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J“, „K“, „L“, „M“
N 60 Oberes Scheinwerferrelais (Sicherungen: „51“, „52“), Abblendlichtrelais (Sicherungen: „53“, „54“), Rücklichtrelais (Sicherung: „46“, „47“), Nebelscheinwerferrelais ( Sicherung: „50“), Sicherung: „45“, „49“
