Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jaguar F-Pace inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie ebenfalls die passende Stromstärke und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Jaguar F-Pace | Baujahr 2017-2020

Position des Sicherungskastens im Cockpit

Die Sicherungsplatte befindet sich an der rechten A-Säule unterhalb des Armaturenbretts: Lösen Sie die hintere Kante der Platte mit einem geeigneten Werkzeug aus und lösen Sie sie. Zum Entfernen ziehen.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Ampere	Funktion
1	20A	Schiebedach.
2	5A	Bremspedalschalter.
3	5A	Wegfahrsperre.
4	5A	Diagnosebuchse.
5	5A	Batterie-Backup-Echolot.
6	20A	Zusatzsteckdose in der zweiten Reihe.
7	20A	Zusatzsteckdose in der Ablagebox.
8	20A	Vordersitz links.
9	20A	Rechter Vordersitz.
10	30A	Vordersitz links.
11	30A	Rechter Vordersitz.
12	20A	2017–2018: Seitenstufen.
13	20A	Zusatzsteckdose vorne.
14	20A	Rücksitzlehne.
15	–	–
16	5A	2017: Stromversorgung. 2018-2020: Lenkradmodul.
17	5A	Antenne für Türgriffe.
18	15A	Hörner.
19	–	–
20	20A	Beheizter oder klimatisierter Fahrersitz.
21	20A	Beheizbarer oder klimatisierter Beifahrersitz.
22	25A	Türmodul vorne rechts.
23	25A	Türmodul hinten links.
24	25A	Rechtes hinteres Türmodul.
25	25A	Linkes Vordertürmodul.
26	2A	2018-2020: Elektronische Mautstraßenerhebung.
27	–	–
28	10 A	Lenkwinkelsensor.
29	5A	Passiver Eintritt.
30	20A	Passiver Eintritt.
31	–	–
32	5A	Reifendruckkontrollsystem (TPMS).
33	15A	Klimaanlage (A/C).
34	10 A	USB-Buchse.
35	–	–

Position des Sicherungskastens im Motorraum



1. Vorderer Sicherungskasten im Motorraum: Heben Sie die Abdeckung des positiven Booster-Anschlusses an. Drücken und halten Sie die Sicherungsklammern der Sicherungskastenabdeckung. Heben Sie die Abdeckung an, um sie zu öffnen.
2. Hinterer Sicherungskasten im Motorraum: Entfernen Sie die Abdeckung unter der Motorhaube. Drücken Sie dazu leicht auf den Sicherungsclip und halten Sie ihn fest. Heben Sie ihn dann an, um ihn zu lösen, und ziehen Sie ihn, um ihn zu entfernen. Halten Sie den Sicherungsclip der Sicherungskastenabdeckung gedrückt. Heben Sie die Abdeckung an, um sie zu öffnen, und ziehen Sie sie, um sie zu entfernen.

Diagramm des Sicherungskastens Nr. 1

Belegung der Sicherungen im Sicherungskasten Nr. 1

Nr.	Ampere	Funktion
1	5A	Scheinwerfermotor links.
2	5A	Scheinwerfer.
3	5A	Scheinwerfermotor rechts.
4	–	–
5	–	–
6	30A	Scheinwerferwaschanlage.
7	–	–
8	–	–
9	10 A	Nebelscheinwerfer vorne.
10	15A	Ladeluftkühler-Wasserpumpe.

Diagramm des Sicherungskastens Nr. 2

Belegung der Sicherungen im Sicherungskasten Nr. 2

Nr.	Ampere	Funktion
11	15A	Motormanagementsystem.
12	15A	Motormanagementsystem.
13	10 A	2017: Gangwahlschalter. Kraftstoffsystem. Motormanagementsystem. 2018-2020: Motormanagementsystem.
14	10A/15A	Motormanagementsystem.
15	10 A	2017: Motorkühlung. Motorhalterungen. Motormanagementsystem. 2018-2020: Motormanagementsystem.
16	25A	Motormanagementsystem.
17	20A	Abgassensoren.
18	20A	Abgassensoren.
19	20A	Abgassensoren (3,0 l Benzin).
20	20A	2018-2020: Motormanagementsystem.
21	–	–
22	5A	Ladeluftkühler-Wasserpumpe.
23	5A	Motormanagementsystem. Anlasserüberwachung. Elektrisches Energiemanagement.
24	15A	Getriebesteuermodul.
25	30A	Anlasser.
26	5A	Motormanagementsystem.
27	25A	Verteilergetriebe.
28	30A	Benzinpumpe.

Position des Sicherungskastens im Kofferraum



1. Oberer Sicherungskasten im Gepäckraum: Entfernen Sie die rechte Zugangsklappe zum Gepäckraum. Ziehen Sie dazu an der Hinterkante der Zugangsklappe.
2. Unterer Sicherungskasten im Gepäckraum: Entfernen Sie die Bodenplatte des Gepäckraums und den Ersatzrad-Werkzeugsatz.

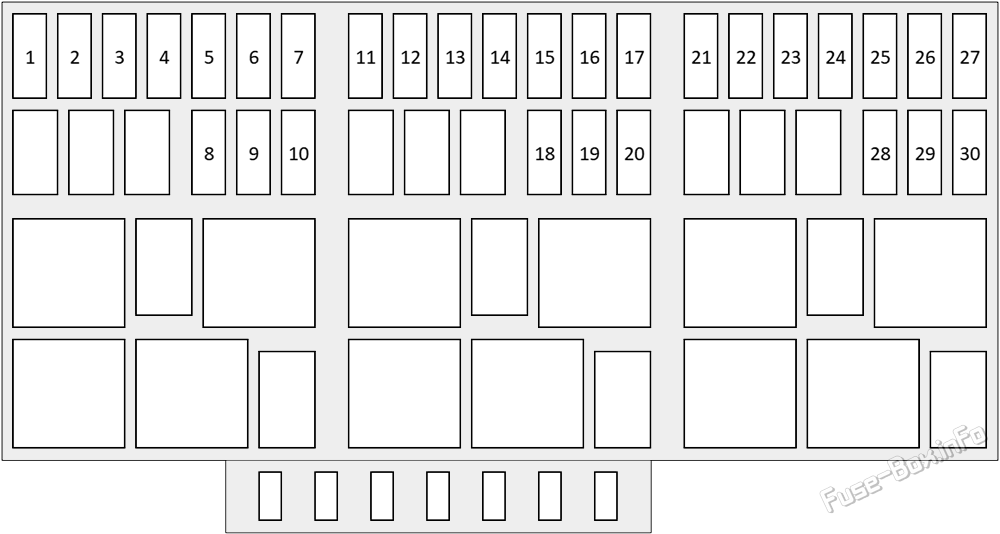

Diagramm des Sicherungskastens Nr. 1

Belegung der Sicherungen im oberen Sicherungskasten

Nr.	Ampere	Funktion
1	20A	Zusatzsteckdose im Gepäckraum.
2	5A	Beheizte Rücksitze.
3	20A	Beheizbarer Rücksitz links.
4	20A	Beheizbarer Rücksitz rechts.
5	10 A	Adaptives dynamisches Fahrwerk. Elektronisches Differential.
6	10 A	Nachrichtenzentrum.
7	5A	2017: Elektrisches Energiemanagement.
8	25A	Anhängersteckdose.
9	10 A	Dieselabgasflüssigkeit (DEF).
10	25A	Dieselabgasflüssigkeit (DEF).
11	10 A	Rückspiegel. Überwachung des toten Winkels. Kamera.
12	10 A	Unterhaltungssystem.
13	10 A	Beheiztes Lenkrad.
14	10 A	Head-Up-Display (HUD).
15	5A	Kamera.
16	–	–
17	5A	Adaptive Geschwindigkeitsregelung.
18	20A	Anhängersteckdose.
19	–	–
20	10 A	Telematik.
21	–	–
22	15A	Fahrertürschalter. Fahrersitz. Fahrersitzschalter. Beifahrersitz.
23	–	–
24	20A	Zusatzsteckdose hinten.
25	–	–
26	15A	Heckscheibenwischer.
27	30A	Elektrisch ausfahrbare Anhängerkupplung. Anhänger.
28	30A	Kraftstoffsystem.
29	30A	Elektrische Heckklappe.
30	5A	Dieselkraftstoffpumpe.

Diagramm des Sicherungskastens Nr. 2

Belegung der Sicherungen im unteren Sicherungskasten

Nr.	Ampere	Funktion
1	15A	Touch-Screen. Klimabedienfeld.
2	10 A	Audio-Verstärker.
3	10 A	2018–2020: Gesten-Heckklappe.
4	10 A	Navigation.
5	15A	Audio-Kopfeinheit.
6	15A	Anschlussfeld für tragbare Medien.
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	15A	Heizung und Belüftung.
16	20A	Zuheizer.
