Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jaguar I-Pace mit einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie auch die passende Stromstärke und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Jaguar I-Pace | Baujahr 2018-2023

Position des Sicherungskastens in der Fahrgastzelle

Der Sicherungskasten befindet sich unter der Rücksitzbank.



So gelangen Sie an den Sicherungskasten im Fahrgastraum:

1. Stellen Sie sicher, dass sich das Sitzkissen von seinen Befestigungspunkten in der Sitzbasis löst.
2. Ziehen Sie das Sitzkissen von der Vorderkante der Sitzfläche der zweiten Reihe nach oben. Heben Sie das Sitzkissen nicht von hinten an, da dadurch Schaltkabel freigelegt werden. Das Berühren freiliegender Schaltkreise kann bei Manipulation möglicherweise zu Verletzungen oder zum Tod führen.
3. Um an den Sicherungskasten zu gelangen, entfernen Sie die Abdeckplatte wie abgebildet.

Vorderes Fach



So entfernen Sie die Abdeckungen unter der Motorhaube:

1. Schrauben Sie die Spannschlossklammern (1) gegen den Uhrzeigersinn ab und entfernen Sie die obere Abdeckung.
2. Drücken Sie die drei Clips hinein und entfernen Sie die Abdeckungen des Kühlmittel- und Bremsflüssigkeitsbehälters. Greifen Sie über die drei Löcher unterhalb der Abdeckungen auf die drei Clips zu.
3. Ziehen Sie wie abgebildet vorsichtig an den Seitenabdeckungen, um sie aus dem Gepäckraum zu lösen.
4. Heben Sie die Seitenabdeckungen an und drehen Sie sie im Uhrzeigersinn, um an den Sicherungskasten zu gelangen.

Hinteres Fach

Entfernen Sie die Verkleidung des Gepäckraums. Ein Etikett auf der Rückseite des Panels zeigt die geschützten Stromkreise und die Sicherungspositionen.

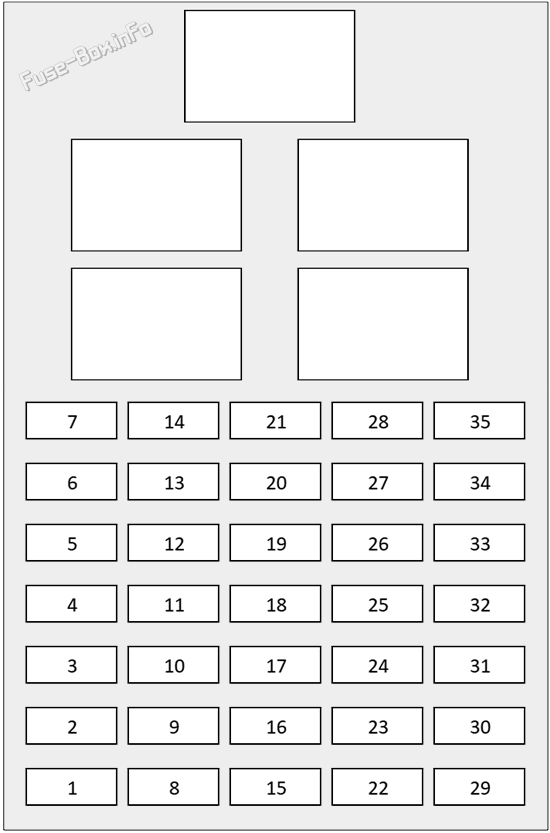

Diagramm des Sicherungskastens im Fahrgastraum (2018-2020)

Belegung der Sicherungen im Fahrgastraum (2018-2020)

Nr.	Ampere	Funktion
1	5A	Batterie-Echolot.
2	5A	Bremsen.
3	5A	Wegfahrsperre.
4	5A	Diagnosebuchse.
5	5A	Funk-/Bewegungssensor
6	20A	12V-Steckdose 2. Reihe.
7	20A	12-V-Steckdose.
8	20A	Elektrik für den linken Vordersitz 2.
9	20A	Elektrik für den rechten Vordersitz 2.
10	30A	Stromversorgung des linken Vordersitzes 1.
11	30A	Elektrik für den rechten Vordersitz 1.
12	5A	Elektrische Spiegel.
13	20A	12-V-Steckdose im Gepäckraum.
14	5A	Vorwärtskamera.
15	–	–
16	10 A	Instrumententafel.
17	20A	Beheizte Heckscheibe.
18	–	–
19	5A	Telematik-Steuergerät.
20	20A	Sitzheizung/Klimaanlage.
21	20A	Sitzheizung/Klimaanlage.
22	25A	Vordere rechte Seitentür.
23	25A	Linke hintere Seitentür.
24	25A	Rechte hintere Seitentür.
25	25A	Linke vordere Seitentür.
26	10 A	Head-Up-Display (HUD).
27	5A	Telefon.
28	5A	Ausgangserkennung.
29	5A	USB-Controller-Einheit.
30	–	–
31	5A	Elektronisches Mauterhebungsgerät.
32	5A	Reifendruckkontrollsystem (TPMS).
33	5A	Lenkrad.
34	10 A	USB-Buchsen.
35	15A	Elektrische Sitze.

Diagramm des Sicherungskastens Nr. 1 im vorderen Fach

Belegung der Sicherungen im Sicherungskasten Nr. 1 (2018-2020)

Nr.	Ampere	Funktion
1	5A	Ladeanschluss.
2	5A	Kamera.
3	5A	Klimaanlage (A/C).
4	5A	Adaptive Geschwindigkeitsregelung.
5	–	–
6	15A	Steuergerät für den vorderen Gepäckraum.
7	30A	Scheinwerferwaschanlage.
8	30A	Scheibenwaschanlage.
9	15A	Horn.
10	20A	Beheizte Waschdüse.
11	5A	Kühlmittelregler.
12	10 A	On-Board-Ladegerät.
13	–	–
14	15A	Kühlung des elektrischen Systems.
15	15A	Batteriekühlung.
16	15A	Kühlung des elektrischen Systems.
17	5A	Elektrisches Energiemanagement.
18	5A	Elektrisches Energiemanagement.
38	15A	Parksperre.
39	5A	Bremse.

Diagramm des Sicherungskastens Nr. 2 im vorderen Fach

Belegung der Sicherungen im Sicherungskasten Nr. 2 (2018-2020)

Nr.	Ampere	Funktion
19	5A	Kühlsystem.
20	5A	Aktive Flügel.
21	–	–
22	10 A	Elektrisches Managementsystem.
23	10 A	Nebelscheinwerfer vorne.
24	–	–
25	–	–
26	–	–
27	20A	Hinterer Scheinwerfer.
28	20A	Hinterer Scheinwerfer.
29	5A	Elektrisches Managementsystem.
30	5A	Elektrisches Managementsystem.
31	10 A	Elektrisches Managementsystem.
32	5A	Elektrisches Managementsystem.
33	5A	Elektrisches Managementsystem.
34	5A	Elektrisches Managementsystem.
35	5A	Kühlsystem.
36	–	–

Belegung der Sicherungen im Fond (2018-2020)

Nr.	Ampere	Funktion
1	20A	Beheizbarer Rücksitz links.
2	20A	Beheizbarer Rücksitz rechts.
3	5A	Konsole des hinteren Schalterpakets.
4	10 A	Fahrgestellsteuermodul.
5	15A	Fahrgestellsteuermodul.
6	–	–
7	–	–
8	–	–
9	–	–
10	20A	Zigarettenanzünder, Steckdose für adaptive Geschwindigkeitsregelung.
–	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	5A	Fahrwerkskontrolle.
17	30A	Heckklappenmodul.
18	5A	Antenneneinheit für die Heckklappe.
19	5A	Wechselpaket.
20	5A	PAM.

Diagramm des Sicherungskastens im Fahrgastraum (2021-2023)

Belegung der Sicherungen im Fahrgastraum (2021-2023)

Nr.	Ampere	Funktion
1	5A	Batterie-Echolot.
2	–	–
3	5A	Wegfahrsperre.
4	5A	Diagnosebuchse.
5	5A	HF-Empfänger.
6	20A	12V-Steckdose 2. Reihe.
7	20A	12-V-Steckdose.
8	–	–
9	–	–
10	30A	Elektrik für den linken Vordersitz.
11	30A	Elektrik für den rechten Vordersitz.
12	5A	Elektrische Spiegel, Toter-Winkel-Monitor, Kamera.
13	20A	12-V-Steckdose im Gepäckraum.
14	5A	Vorwärtskamera.
15	10 A	Fahrerassistenz- und Kollisionsvermeidungssysteme.
16	10 A	Instrumententafel.
17	30A	Beheizte Heckscheibe.
18	10 A	Controller für Fahrhilfen und Kollisionsvermeidungssysteme.
19	5A	Telematik-Steuergerät.
20	20A	Sitzheizung, Klimasitze.
21	20A	Sitzheizung, Klimasitze.
22	25A	Vordere rechte Seitentür.
23	25A	Linke hintere Seitentür.
24	25A	Rechte hintere Seitentür.
25	25A	Linke vordere Seitentür.
26	10 A	Head-Up-Display (HUD).
27	5A	Gangschaltung.
28	10 A	Radarsensor – Ecke.
29	5A	Schlüsselloses Fahrzeugmodul.
30	–	–
31	–	–
32	5A	Reifendruckkontrollsystem (TPMS).
33	5A	Lenkrad.
34	10 A	USB-Buchse.
35	15A	Elektrische Sitze, Toter-Winkel-Warner, Heckausstiegserkennung.

Diagramm des Sicherungskastens Nr. 1 im vorderen Fach

Belegung der Sicherungen im Sicherungskasten Nr. 1 (2021-2023)

Nr.	Ampere	Funktion
1	5A	Ladeanschluss.
2	–	–
3	5A	Klimaanlage (A/C).
4	–	–
5	10 A	Beheiztes Lenkrad.
6	15A	Steuergerät für den vorderen Gepäckraum.
7	30A	Scheinwerferwaschanlage.
8	–	–
9	15A	Horn.
10	20A	Beheizte Waschdüse.
11	15A	Kühlung der Batterie von Elektrofahrzeugen (EV).
12	–	–
13	5A	Radarsensor – Mitte.
14	15A	Batteriekühlung.
15	15A	Klimakontrolle.
16	–	–
17	5A	Spannungsumwandler.
18	5A	Kühlung der Batterie von Elektrofahrzeugen (EV).
19	10 A	Bordladegerät.
38	–	–
39	–	–

Diagramm des Sicherungskastens Nr. 2 im vorderen Fach

Belegung der Sicherungen im Sicherungskasten Nr. 2 (2021-2023)

Nr.	Ampere	Funktion
1	5A	Lüfter.
2	5A	Aktive Flügel.
3	5A	Steuermodul für Elektrofahrzeuge (EV).
4	5A	Wandler.
5	–	–
6	20A	Parksperre.
8	30A	Scheibenwaschanlage.
9	20A	Rechter Scheinwerfer.
10	20A	Linker Scheinwerfer.
11	5A	Parksperre.
12	5A	Motormanagementsystem.
13	10 A	Motormanagementsystem.
14	5A	Hinterer Wechselrichter.
15	5A	Traktionsbatterie.
16	5A	Traktionsbatterie.
17	5A	Kühlmittelpumpe.
25	5A	Sicherungskasten unter der Motorhaube 2.

Diagramm des Sicherungskastens im hinteren Fach

Belegung der Sicherungen im Fond (2021-2023)

Nr.	Ampere	Funktion
1	–	–
2	5A	Konsole des hinteren Schalterpakets.
3	–	–
4	–	–
5	20A	Steckdose für Zigarettenanzünder.
6	10 A	Ladegerät für kabelloses Telefon.
7	–	–
8	10 A	Mediendrehscheibe.
9	10 A	Freihändige Heckklappe.
10	15A	Touch-Screen.
11	15A	Modul Infotainment-Steuerung.
12	10 A	Fahrgestellsteuermodul.
13	10 A	Fahrerassistenz- und Kollisionsvermeidungssysteme.
14	3A	Elektronischer Mautleser.
15	5A	Luftfederungsmonitor.
16	15A	Schalterpaket Klimaanlage.
17	–	–
18	5A	Heckklappenantenneneinheit.
19	15A	Fahrgestellsteuermodul.
20	5A	Hinteres Schalterpaket.
21	30A	Oberes Heckklappenmodul.
22	20A	Beheizbarer Rücksitz links.
23	20A	Beheizbarer Rücksitz rechts.
24	60A	Luftfederkompressor.
25	–	–
26	–	–
27	–	–
