Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen in der Mercedes R-Klasse samt einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Mercedes R-Klasse | Baujahr 2005-2013

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich auf der Beifahrerseite der Instrumententafel hinter der Abdeckung.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Funktion	Ampere
10	Elektronische Gebläsesteuerung für Zusatzgebläse	10
11	Kombiinstrument	5
12	Bedien- und Bediengerät für Klimaautomatik Bedien- und Bediengerät für Komfort-Klimaautomatik .	15
13	Oberes Bedienfeldsteuergerät Lenksäulenmodul	5
14	CD-Wechsler (bis 2008) EZS-Steuergerät	7.5
15	Elektronischer Kompass Steuergerät Media-Schnittstelle (ab 2009)	5
16	–	–
17	–	–
18	–	–

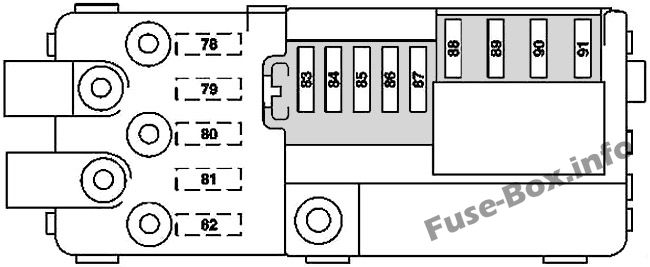

Batteriefach-Vorsicherungskasten

Der Vorsicherungskasten des Batteriefachs befindet sich neben der Batterie unter dem Beifahrersitz.

Batteriefach-Vorsicherungskasten

Nr.	Funktion	Ampere
78	Dieselmotor: Steuergerät für Heizungszusatz	150
79	SAM-Steuergerät hinten	60
80	SAM-Steuergerät hinten	60
81	ab 2009: Gültig für Motor 642.870: AdBlue®-Versorgungsrelais Gültig für Motor 276: Motorraum-Sicherung und Relaiskasten	40
82	bis 2008: Laderaum-Sicherungs- und Relaisbox	150
82	ab 2009: Sicherungs- und Relaiskasten im Laderaum	100
83	USA-Version: WSS-Steuergerät (Weight Sensing System).	5
84	Steuergerät für Rückhaltesysteme	10
85	ab 2009: DC/AC-Wandler-Steuergerät (115-V-Steckdose)	25
86	Sicherungskasten im Cockpit	30
87	–	30
88	bis 2008: SAM-Steuergerät vorn	70
88	ab 2009: SAM-Steuergerät vorn	40
89	SAM-Steuergerät vorn	70
90	SAM-Steuergerät vorn	70
91	Gebläseregler	40

Position des Sicherungskastens im Motorraum

Der Sicherungskasten befindet sich im Motorraum (vorne rechts) unter der Abdeckung.

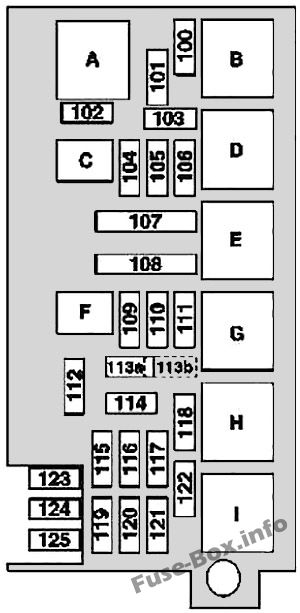

Diagramm des Sicherungskastens

Belegung der Sicherungen und Relais im Motorraum

Nr.	Funktion	Ampere
100	Scheibenwischermotor	30
101	bis 2008: AAC mit integrierter Steuerung zusätzlicher Lüftermotor Gültig für Motoren 113, 272: Entlüftungssteuerventil Gültig für Motor 272: Funkentstörkondensator 1 Funkentstörkondensator 2 Zylinder 1-6 Zündspule Gültig für Motor 642: O2-Sensor vorgeschaltet des CAT CDI-Steuergeräts ab 2009: Motor- und Klimaanlagen-Elektrosauggebläse mit integrierter Steuerung Gültig für Motor 272, 273: Spülumschaltung Schaltung 87 M1e-Steckerhülse Gültig für Motor 642: CDI-Steuergerät O2-Sensor vor CAT Gültig für Motor 642.870/872: O2-Sensor vor CAT	15
102	bis 2008: Gültig für Motor 642: Umwälzpumpe für Getriebeölkühler Gültig für Motor 156: Motorkühlmittel-Umwälzpumpe ab 2009: Gültig für Motor 642, Motor 642.870 bis 31.7.10: Getriebekühler-Umwälzpumpe Gültig bei Motor 276: Umwälzpumpe des Ladeluftkühlers	15
103	bis 2008: Gültig für Motor 113: ME-SFI -Steuergerät Zylinder 1-8 Einspritzventil Gültig für Motor 642: CDI-Steuergerät ab 2009: Gültig für Motor 642.950, 642.870/872: CDI-Steuergerät Gültig für Motor 272: Steuergerät ME Gültig mit Motor 276: Steuergerät ME-SFI Stecker Motor/Motorraum	25
104	bis 2008: Gültig für Motor 113: Linker O2-Sensor vor TWC Rechter Sauerstoff-O2-Sensor vor Katalysator Linker O2-Sensor nach TWC Rechter O2-Sensor nach TWC Variables Saugrohr-Umschaltventil AGR-Unterdruckwandler Luft Pumpenumschaltventil Gültig für Motor 272: Heizungsabsperrventil Umschaltventil für Saugrohr -Tumbleklappe Luftpumpen-Umschaltventil Dreischeiben-Thermostatventil Druckregulierung am Ventil Lenkhilfepumpe Gültig für Motor 642: Heißfilm-Luftmassenmesser links Heißfilm -Luftmassenmesser rechts Ansaugkanal-Abschaltmotor Glühzeitendstufe Heizelement Entlüftungsleitung Druckregelventil Servolenkungspumpe Linker Abgasrückführungssteller Ladedrucksteller ab 2009: Gültig für Motor 272, 273 : Steckerhülse, Stromkreis 87 M2e Gültig für Motor 642.950: Stromkreis 87 Steckerhülse Gültig für Motor 642.870/872: Stromkreis 87D2 Steckerhülse	15
105	bis 2008: Gültig für Motor 113: ME-Steuergerät Funkentstörkondensator 1 Funkentstörkondensator 2 Zündspule Zylinder 1-8 Gültig für Motor 272: ME-Steuergerät Heißfilm-Luftmassenmesser Hallsensor für linke Einlassnockenwelle rechter Einlass Nockenwellen-Hallsensor Linke Auslassnockenwelle Hallsensor Rechte Auslassnockenwelle Hallsensor Linkes Einlassnockenwellen-Magnetventil Rechtes Einlassnockenwellen-Magnetventil Linkes Auslassnockenwellen-Magnetventil Rechtes Auslassnockenwellen- Magnetventil Kraftstoffeinspritzventil Zylinder 1-6 Gültig für Motor 642: CDI-Steuergerät ab 2009: Gültig für Motor 272, 273: ME-SFI -Steuergerät Schaltung 87 M1i-Steckerhülse Gültig für Motor 276: Motor-/Motorraumstecker Gültig für Motor 642.950: Steuergerät CDI 1.0 PK Stecker Motorraum/Innenraum Gültig für Motor 642.870/872: Steuergerät CDI Stecker Motorraum/Innenraum Steckerhülse Kreislauf 87	15
106	–	–
107	Gültig für Motor 113, 272, 273: Elektrische Luftpumpe	40
108	AIRmatic-Kompressoreinheit	40
109	ESP-Steuergerät	25
110	Alarmsignalhupe mit ZusatzbatterieAlarmsirene	10
111	Intelligentes Servomodul für DIRECT SELECT	30
112	Linke vordere Lampeneinheit. Rechte vordere Lampeneinheit	7.5
113	Linkes Fanfarenhorn. Rechtes Fanfarenhorn	15
114	bis 2008: SAM-Steuergerät vorn Gültig für Motor 272: ME-Steuergerät ab 2009: SAM-Steuergerät vorn	5
115	ESP-Steuergerät	5
116	Elektrische Steuereinheit (VGS)	7.5
117	Distronic (DTR) Steuergerät	7.5
118	Gültig für Motor 272, 273, 276: ME-Steuergerät. Gültig für Motor 642: CDI-Steuergerät	5
119	Gültig für Motor 642.870/872: CDI-Steuergerät	5
120	bis 2008: Gültig für Motor 113, 272: ME-Steuergerät Gültig für Motor 642: CDI-Steuergerät ab 2009: Gültig für Motor 272, 273, 276: Motorkreis 87 Relais ME-SFI -Steuergerät Gültig mit Motor 642: Relais Motorkreis 87	10
121	STH-Heizeinheit	20
122	Gültig für Motor 113, 272, 273, 276, 642: Anlasser	25
123	Gültig für Dieselmotoren ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement	20
124	ab 2009: Elektrohydraulische Servolenkung	7.5
125	–	–
	Relais
A	Relais Wischerstufe 1 und 2
B	Scheibenwischer EIN/AUS
C	Gültig für Motor 642: Zusätzliche Umwälzpumpe zur Getriebeölkühlung. Gültig für Motor 156: Motorkühlmittel-Umwälzpumpe
D	Terminal 87-Motor
E	Sekundärluft-Einspritzpumpe
F	Horn
G	Luftfederkompressor
H	Schaltung 15
ICH	Anlasser

Vorderer Vorsicherungskasten



Nr.	Funktion	Ampere
4	–	–
5	Gültig ab 1.7.09: ESP-Steuergerät	40
6	Gültig bis 30.6.09: ESP-Steuergerät	40
6	Gültig ab 1.7.09: Elektrohydraulische Servolenkung	100
7	AAC mit integrierter Steuerung zusätzlicher Lüftermotor	100
8	Sicherungs- und Relaiskasten im Motorraum	150

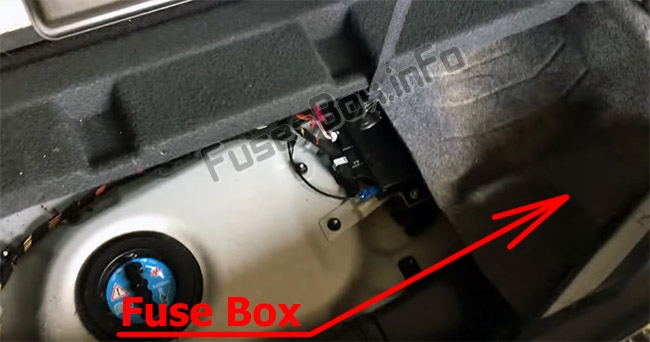

Position des Sicherungskastens im Gepäckraum

Der Sicherungskasten befindet sich im Gepäckraum (auf der rechten Seite), unter dem Kofferraumboden und der Schalldämmung.

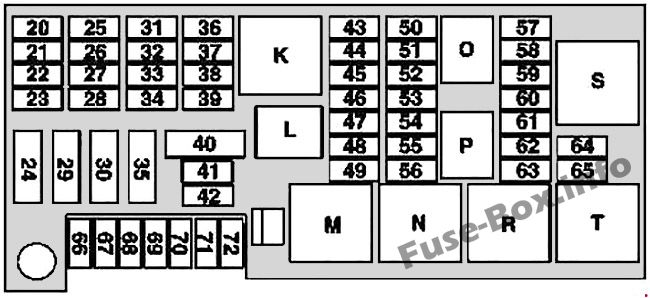

Diagramm des Sicherungskastens

Bis 31.05.2006



Stand 01.06.2006

Belegung der Sicherungen und Relais im Gepäckraum

Nr.	Funktion	Ampere
20	Entstörfilter für Funkantenne Mikrofonarray-Steuergerät (bis 2008; außer Japan-Version) Sprachsteuerungssystem (VCS )-Steuergerät (bis 2008; USA-Version)	5
21	RCP -Steuergerät	5
22	Steuergerät Parktronic (PTS) Funkfernbedienungsempfänger Standheizung (STH) (ab 2009)	5
23	DVD-Player (Unterhaltungssystem hinten) E-Net-Kompensator Audio-Steuergerät hinten (bis 2008) Tragbarer CTEL-Trennpunkt (bis 2008; japanische Version) Universal Portable CTEL Interface (UPCI )-Steuergerät (bis 2008; Japan). Version) Bedien-, Anzeige- und Steuergerät COMAND (ab 2009)	10
24	Reversibler Notstraffer vorne rechts	40
25	bis 2008: Radio (außer USA-Version und Japan-Version) Radio- und Navigationseinheit (außer USA-Version und Japan-Version) COMAND Bedien-, Anzeige- und Steuergeräteinheit	15
25	ab 2009: Radio Radio- und Navigationseinheit COMAND Bedien-, Anzeige- und Steuergerät	20
26	Türsteuergerät vorn rechts	25
27	Komfortrelais für Beifahrersitzverstellung (bis 2008). Steuergerät für Beifahrersitzverstellung mit Memory	30
28	Komfortrelais Fahrersitzverstellung (bis 2008) Steuergerät für Sitzverstellung Fahrerseite vorn, mit Memory	30
29	Reversibler Notstraffer vorne links	40
30	Bis 2008: Gültig für Motor 156: Kraftstoffpumpensteuergerät links. Kraftstoffpumpensteuergerät rechts. Ab 2009: Kraftstoffpumpensteuergerät	40
31	HS , Steuergerät für Sitzbelüftung und Lenkradheizung	10
32	AIRmatic mit ADS-Steuergerät Steuergerät für Hinterachs-Niveauregelung	15
33	Keyless-Go-Steuergerät	25
34	Türsteuergerät vorn links	25
35	Verstärker für Soundanlage Subwoofer-Verstärker (ab 2009)	30
36	bis 2008: Notrufsystem-Steuergerät	5
36	bis 2008: Japan-Version: Spannungsversorgungstrennstelle VICS+ETC ab 2009: Notrufsystem-Steuergerät	10
37	Spannungsversorgungsmodul Rückfahrkamera (ab 01.06.2006, außer USA-Version und Japan-Version) Rückfahrkamera-Steuergerät (ab 01.06.2006, Japan-Version)	5
38	Audio-Gateway-Steuergerät (bis 2008; Japan-Version) Digitaler TV-Tuner TV-Kombi-Tuner (analog/digital)	10
39	Bis 2008: SDAR-Steuergerät (USA-Version) Reifendruckkontrollgerät (TPM) -Steuergerät ab 2009: Reifendruckkontrollgerät (TPM) -Steuergerät Steuergerät für hochauflösenden Tuner Digital Audio Broadcasting-Steuergerät Externe Navigationstrennung Punkt (Südkorea-Version)	7.5
40	bis 2008: Hecktürschließsteuergerät	40
40	ab 2009: Hecktürschließsteuergerät	30
41	Steuereinheit für Deckenbedienfeld	25
42	Steuereinheit für Deckenbedienfeld	25
43	Bis 31.05.2006: Heckklappenwischermotor. Steckdose 3. Sitzreihe links. Steckdose 3. Sitzreihe rechts ab 2009: Gültig für Motor 272, 273, 276: Steuergerät Kraftstoffsystem. Gültig für Motor 642.872: Steuergerät Kraftstoffsystem rechts	20
44	Bis 31.05.2006: Steckdose 2. Sitzreihe links. Steckdose 2. Sitzreihe rechts . Ab 2009: USA-Version: Innensteckdose vorn 115-V-Steckdose	20
45	Bis 2008: Laderaum-Anschlussbox . Bis 31.05.2006: Steckdose im Innenraum vorn . Ab 01.06.2006: Steckdose 2. Sitzreihe links. Steckdose 2. Sitzreihe rechts. Ab 2009: Steckdose 2. Sitzreihe rechts. Steckdose Gepäckraum	20
46	Zigarrenanzünder vorne mit Aschenbecherbeleuchtung	15
47	Ab 2009: Gültig für die Nachrüstung: Beleuchtete Einstiegsleiste vorne links. Einstiegsleiste vorne rechts beleuchtet	10
48	ab 2009: Gültig für Motor 642.870: AdBlue®-Versorgungsrelais	5
49	Rechte Antennenspule (bis 2008) Beheizbare Heckscheibe	30
50	bis 2008: Heckklappenwischermotor	10
50	ab 2009: Heckklappenwischermotor	15
51	Absperrventil für Aktivkohlefilter	5
53	AIRmatic mit ADS-Steuergerät Steuergerät für Niveauregulierung Hinterachse bis 2008: Gültig für Motor 156: Steuergerät für Kraftstoffpumpe links. Steuergerät für Kraftstoffpumpe rechts ab 2009: Gültig für Motor 272, 273, 276: Steuergerät für Kraftstoffsystem. Gültig für Motor 642.872: Steuergerät Kraftstoffsystem rechts	5
54	Steuergerät SAM vorn Steuergerät für Leuchtweitenregulierung (Bi-Xenon-Scheinwerfereinheit)	5
55	Drehbarer Lichtschalter, Kombiinstrument	7.5
56	bis 2008: Data-Link-Stecker ab 2009: Gültig für Motor 642.870: AdBlue-Steuergerät	5
57	bis 2008: Kraftstoffpumpe mit Tankanzeigesensor ab 2009: Gültig für Motor 642.870: Kraftstoffpumpe	20
58	Datenverbindungsstecker Zentrales Gateway-Steuergerät	7.5
59	Magnetventil für NECK-PRO-Kopfstütze Fahrer Beifahrer NECK-PRO-Magnetventil für Kopfstütze	7.5
60	Bis 2008: Handschuhfachbeleuchtung mit Schalter SAM-Steuergerät hinten Motorraum-Sicherungs- und Relaisbox CTEL-Trennstelle VICS+ETC-Spannungsversorgungs-Trennstelle (Japan-Version) Notrufsystem-Steuergerät ab 2009: Handschuhfachbeleuchtung mit Schalter Motorraumsicherung und Relaisbox Hintere SAM-Steuereinheit) Mobiltelefon-Trennstelle VICS+ETC-Stromversorgungs-Trennstelle (Japan-Version) Multikontursitz-Pneumatikpumpe Externe Navigations-Trennstelle (Südkorea-Version) Notrufsystem-Steuereinheit Elektrischer Anschluss für die Totwinkelüberwachung im hinteren Stoßfänger	5
61	Steuergerät Rückhaltesysteme Sitzkontaktleiste rechts vorn	10
62	Schalter für die Einstellung des Beifahrersitzes Steuergerät für die Regulierung der Lordosenstütze des Beifahrers	30
63	Schalter für die Einstellung des Fahrersitzes, Steuereinheit für die Regulierung der Lordosenstütze des Fahrers	30
64	–	–
65	–	–
66	ab 2009: Multikontursitz-Pneumatikpumpe	30
67	Gebläsemotor der Heckklimaanlage	25
68	bis 2008: Beheizbare Rücksitze ab 2009: Steuergerät für Sitzheizung, Sitzbelüftung und Lenkradheizung	25
69	–	30
70	Anhängerkupplungssteckdose (13-polig) Anhängerkupplungssteckdose (7-polig) (USA-Version)	20
71	USA-Version: Trennpunkt der elektrischen Bremssteuerung	30
72	Anhängerkupplungssteckdose (13-polig)	15
	Relais
K	bis 31.05.2006: Klemme 15R Steckdosenrelais, mit Abschaltung ab 01.06.2006: Relais, Schaltung 15R Steckdosen (mit Abschaltung) (Stromversorgung der elektrischen Sitzverstellung)
L	Klemme 30X
M	Relais für beheizbare Heckscheibe
N	Schaltkreis 15 Relais / Klemme 87FW
Ö	Kraftstoffpumpenrelais
P	Heckscheibenwischerrelais
R	Schaltkreis R-Relais 15R
S	Reserve 1 (Wechsler) (Stromversorgung für Frontsteckdose)
T	ab 01.06.2006: Reserve 2 (Schließer) (Stromversorgung für mittlere und hintere Steckdosen)
U	ab 01.06.2006: Anhängerrelais Klemme 30
V	ab 01.06.2006: Ersatzrelais 2
