Seat Arona: Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug | Tabelle mit Belegung + Amperezahl

Bild: Alexander-93 – , CC BY-SA 4.0, Link

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Seat Arona mit einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Seat Arona | Baujahr 2017

Farbcodierung

Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40

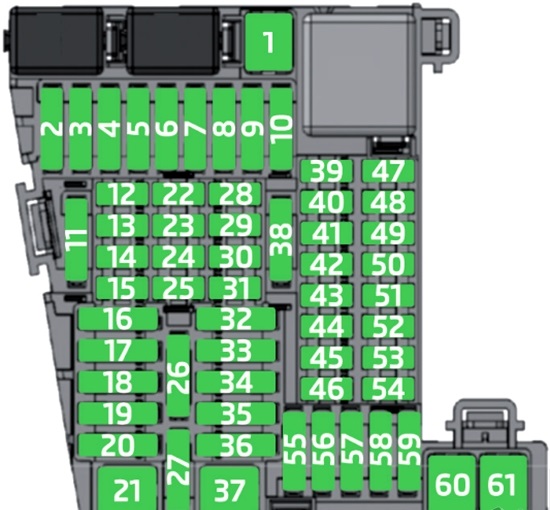

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf dem Armaturenbrett auf der Fahrerseite hinter der Verkleidung.

Nr.	Ampere	Beschreibung
1	20	Anhängerkupplung
2	20	Feuerzeug; Nest.
3	30	Tonverstärker
6	40	Zentralverriegelung
8	30	Heizlüfter; Klimatronik.
10	20	Anhängerkupplung
11	7.5	CNG-Magnetventile
13	7.5	Lichtschalter; LSS- und SMLS-Lenksäule; Diagnoseanschluss; Regen- und Lichtsensor.
14	10	LSS-Lenksäule:Wischersteuerung
15	7.5	Instrumententafel
16	40	Stromversorgung für das rechte Licht
17	30	Steuerung des rechten Fensters in der Tür
18	30	Scheibenwischer
19	25	Radio; Multimediasystem.
20	30	Heizbare Heckscheibe
21	30	SCR-Steuergerät
23	7.5	Rückfahrkamera
24	5	Connectivity-Box; Verkabelung externer Audioquellen (doppelter USB-Aux-Eingang); Telefon-Verstärker; MIB-Anzeige.
25	7.5	Lenksäulenelektronik (MFL)
26	7.5	Tor
27	7.5	Steuergerät für aktive Federung
28	7.5	„ZWEI“ Sensoren
29	7.5	ZWEI Horn
31	7.5	9AA/9AB Klimaanlage
	15	Steuergerät für Climatronic 9AK
32	7.5	LSS-Lenksäule, ohne Kessy
33	30	Fenstersteuerung linke Tür
35	40	Stromversorgung linkes Licht
36	20	Tonsignal
37	30	Steuergerät Sitzheizung
38	30	BCM Power C63
39	10	BSD, PDC, MRR
40	7.5	Lichtschalter; Diagnoseanschluss; Leuchtweitenregulierung; LSS-Lenksäule: Beleuchtung, Halogenscheinwerfer, Rückfahrlichtschalter.
41	7.5	elektrochromer Spiegel; Einstellen der ausgeklappten Rückspiegel; RKA ohne Funk.
42	7.5	Kupplungspedal; Zündrelais; Spule des CNG-Relais.
43	15	DWP-Relaisspule; Heckscheibenwischermotor.
44	7.5	Airbag
45	7.5	Leimo Plus linker Scheinwerfer
46	7.5	Leimo Plus rechter Scheinwerfer
48	7.5	Lenksäulensperre; Kessy-Steuergerät.
49	7.5	Spule des SCR-Relais
51	7.5	AA-Drucksensor; Beheizte Düsen.
53	7.5	Automatikgetriebehebel, ZSS
58	7.5	Doppelte Wasserpumpe
59	10	Beheizte Rückspiegel
60	30	Anhängerkupplung
61	30	Anhängerkupplung

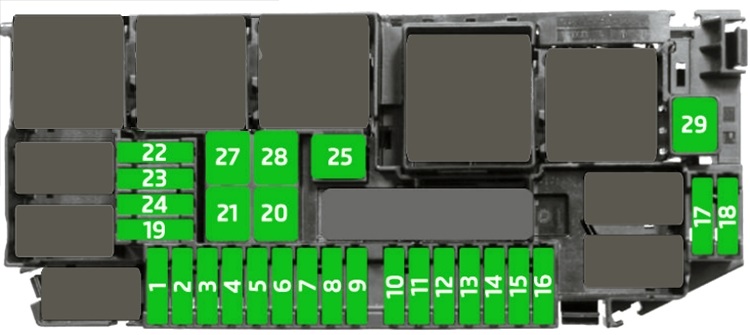

Sicherungskasten Motorraum

Nr.	Ampere	Beschreibung
1	30	Motoreinspritzmodul
2	7.5	Kraftstoffdosierventil (TJ4/T6P/TJ7),Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruckregelventil (TJ1); EGR-Kühlmittelventil (TJ1); Hoch- und Niedrigwasserstöße (TJ1); Spule des SCR-Relais.
3	15	Lambdasonden
4	15	Benzinmotorpumpenrelais (MPI); Blinkersteuergerät (TSI und Diesel).
5	15	Druckwandler; EPW-Magnetventil; TOG-Sensor; PWM-Elektrolüfter; Nockenwellen-Steuerventil; Aktivkohle-Tankventil; Öldruckregelventil (TSI).
6	30	Zündspulen (MPI und TSI)
	7.5	Glühkerzenrelais; Saugschlauchwiderstand (Diesel).
7	15	Vakuumpumpe (TSI)
8	10	Injektoren; EKP-Relaisspule (MPI und CNG); Kraftstoffdosierventil (Diesel).
9	7.5	Servosensor
10	7.5	Vref-Akkumulator: Gate, BDM und BCM
14	15	Motoreinspritzmodul; Hauptmotorrelais; ESC.
15	30	Automatikgetriebe DQ200 und AQ160
17	7.5	–
18	30	Anlasser
20	60	ESC (Pumpe)
	40	ABS (Pumpe)
21	25	ESC/ABS (Ventile)
24	30	TH4 Elektrolüfter ohne Klimaanlage für gemäßigte Länder
25	20	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder
	40	PTC1
26	50	TJ1/TJ4/TJ7/T6P oder TH4/T5I Elektrischer Ventilator für warmes Klima
27	30	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder
	40	PTC2
28	40	PTC3



Belegung Sicherungskasten und Relais Seat Arona | Baujahr 2018 bis 2019

Farbcodierung

Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf dem Armaturenbrett auf der Fahrerseite hinter der Verkleidung.

Nr.	Ampere	Beschreibung
1	20	Anhängerkupplung
2	20	Feuerzeug; Nest.
3	30	Tonverstärker
6	40	Zentralverriegelung
8	30	Heizlüfter; Klimatronik.
10	20	Anhängerkupplung
11	7.5	CNG-Magnetventile
13	7.5	Lichtschalter; LSS- und SMLS-Lenksäule; Diagnoseanschluss; Regen- und Lichtsensor.
14	10	LSS-Lenksäule:Wischersteuerung
15	7.5	Instrumententafel
16	40	Stromversorgung für das rechte Licht
17	30	Steuerung des rechten Fensters in der Tür
18	30	Scheibenwischer
19	25	Radio; Multimediasystem.
20	30	Heizbare Heckscheibe
21	30	SCR-Steuergerät
23	7.5	Rückfahrkamera
24	5	Connectivity-Box; Verkabelung externer Audioquellen (doppelter USB-Aux-Eingang); Telefon-Verstärker; MIB-Anzeige.
25	7.5	Lenksäulenelektronik (MFL)
26	7.5	Tor
27	7.5	Steuergerät für aktive Federung
28	7.5	Sensor ZWEI
29	7.5	ZWEI Horn
31	7.5	9AA/9AB Klimaanlage
	15	Steuergerät für Climatronic 9AK
32	7.5	LSS-Lenksäule, ohne Kessy
33	30	Fenstersteuerung linke Tür
35	40	Stromversorgung linkes Licht
36	20	Tonsignal
37	30	Steuergerät Sitzheizung
38	30	BCM Power C63
39	10	BSD, PDC, MRR
40	7.5	Lichtschalter; Diagnoseanschluss; Leuchtweitenregulierung; LSS-Lenksäule: Beleuchtung, Halogenscheinwerfer, Rückfahrlichtschalter.
41	7.5	Einstellen der ausgeklappten Außenspiegel
42	7.5	Kupplungspedal; Zündrelais; CNG-Relaisspule; A/C-Drucksensor.
43	15	DWP-Relaisspule; Heckscheibenwischermotor; Beheizte Düsen.
44	7.5	Airbag
45	7.5	Leimo Plus linker Scheinwerfer
46	7.5	Leimo Plus rechter Scheinwerfer
48	7.5	Lenksäulensperre; Kessy-Steuergerät.
49	7.5	Spule des SCR-Relais.
53	7.5	Automatikgetriebehebel, ZSS
58	7.5	Doppelte Wasserpumpe
59	10	Beheizte Rückspiegel
60	30	Anhängerkupplung
61	30	Anhängerkupplung



Sicherungskasten Motorraum

Nr.	Ampere	Beschreibung
1	10	MPI-Motoreinspritzmodul
	15	Einspritzmodul des TSI-Motors
	30	Dieselmotor-Einspritzmodul
2	7.5	Kraftstoffdosierventil (TJ4/T6P/TJ7); Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruckregelventil (TJ1); EGR-Kühlmittelventil (TJ1); Hoch- und Niedrigwasserstöße (TJ1); Spule des SCR-Relais.
3	15	Lambdasonden
4	15	Benzinmotorpumpenrelais (MPI); Blinkersteuergerät (TSI und Diesel).
5	15	Druckwandler; EPW-Magnetventil; TOG-Sensor; PWM-Elektrolüfter; Nockenwellen-Steuerventil; Aktivkohle-Tankventil; Öldruckregelventil (TSI).
6	30	Zündspulen (MPI und TSI)
	7.5	Glühkerzenrelais; Saugschlauchwiderstand (Diesel).
7	15	Vakuumpumpe (TSI)
8	10	Injektoren; EKP-Relaisspule (MPI und CNG); Kraftstoffdosierventil (Diesel).
9	7.5	Servosensor
10	7.5	Vref-Batterie: Tor, BDM und BCM
14	15	Motoreinspritzmodul; Hauptmotorrelais; ESC.
15	30	Automatikgetriebe DQ200 und AQ160
17	7.5	50 Durchm
18	30	Anlasser
20	60	ESC (Pumpe)
	40	ABS (Pumpe)
21	25	ESC/ABS (Ventile)
24	30	TH4 Elektrolüfter ohne Klimaanlage für gemäßigte Länder
25	20	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder
	40	PTC1
26	50	TJ1/TJ4/TJ7/T6P oder TH4/T5I Elektrischer Ventilator für warmes Klima
27	30	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder
	40	PTC2
28	40	PTC3



Belegung Sicherungskasten und Relais Seat Arona | Baujahr 2021

Farbcodierung

Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf dem Armaturenbrett auf der Fahrerseite hinter der Verkleidung.

Nr.	Beschreibung
1	Anhängerkupplung	20
3	Tonverstärker	30
4	Feuerzeug; 12V Steckdose.	20
6	Zentralverriegelung	40
8	Heizlüfter; Klimatronik.	30
10	Anhängerkupplung	25
11	CNG-Anzeige	7.5
13	Lichtschalter; LSS- und SMLS-Lenksäule; Diagnoseanschluss; Regen- und Lichtsensor.	7.5
14	LSS-Lenksäule: Wischersteuerung	10
15	Kombi; Notruf (+ NZ4).	7.5
16	Stromversorgung für das rechte Licht	40
17	Steuerung des rechten Fensters in der Tür	30
18	Scheibenwischer	30
19	Radio; Multimediasystem.	25
20	Heizbare Heckscheibe	30
21	SCR-Steuergerät	30
23	Rückfahrkamera	7.5
24	Connectivity-Box; Anschluss externer Audioquellen (Double USB); MIB-Anzeige.	5
25	Lenksäulenelektronik (MFL)	7.5
26	Tor	7.5
27	Steuergerät für aktive Federung	7.5
28	Sensor ZWEI	7.5
29	ZWEI Horn	7.5
31	9AA/9AB Klimaanlage	7.5
	Steuergerät für Climatronic 9AK	15
32	LSS-Lenksäule, ohne Kessy	7.5
33	Fenstersteuerung linke Tür	30
35	Stromversorgung linkes Licht	40
36	Tonsignal	20
37	Steuergerät Sitzheizung	30
38	BCM Power C63	30
39	BSD, PDC, MRR, PLA	10
40	Lichtschalter; Diagnoseeingang; Leuchtweitenregulierer; LSS-Lenksäule: Lampen, Halogenbirnen, Schalter, Rückwärtsgang, Elektrochromspiegel, RKA ohne Radio.	7.5
41	Einstellen der ausgeklappten Außenspiegel,	7.5
42	Kupplungspedal; Zündrelais; CNG-Relaisspule; A/C-Drucksensor.	7.5
43	DWP-Relaisspule; Heckscheibenwischermotor.	15
44	Airbag	7.5
45	Linker Voll-LED-Scheinwerfer	7.5
46	Rechter Voll-LED-Scheinwerfer	7.5
48	Lenksäulensperre; Kessy-Steuergerät.	7.5
49	SCR-Relais	7.5
53	Automatikgetriebehebel, ZSS	7.5
58	Scheibenwaschpumpe	7.5
59	Beheizte Rückspiegel	10
60	Anhängerkupplung	30
61	Anhängerkupplung	30



Sicherungskasten Motorraum

Nr.	Beschreibung
1	MPI-Motoreinspritzmodul	10
	Einspritzmodul des TSI-Motors	15
2	Kraftstoffdosierventil (TJ4/T6P/TJ7); Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruckregelventil (TJ1); EGR-Kühlmittelventil (TJ1); Hoch- und Niederdruckwasserpumpe (TJ1); Spule des SCR-Relais; Wasserventil Zylinderkopf.	7.5
3	Lambdasonden	15
4	Motor-Benzinpumpenrelais (MPI); Blinkersteuergerät (TSI).	15
5	Elektrolüfter (EC); LDR-Ventil; Variabler Verteilertank und Ventil; Öldruckregelventil; Zylindertrennventile; WIV-Sensor; CNG-Druckregler.	10
6	Zündkerzen (MPI und TSI)	20
7	Vakuumpumpe (TSI, CNG)	15
8	EKP (MPI) Injektoren und Relaisspule	10
9	Servosensor	7.5
10	Vref-Akkumulator: Gate, BDM und BCM	7.5
12	Abnehmbarer Kompressor	10
14	ESC, Relais 87 Spulen und Motorsteuerung für Motoren (+TJ1/TJ4/TH4/T5I/T6P/TJ7/TC5/T5Y).	7.5
15	Automatikgetriebe DQ200 und AQ160	30
17	–	7.5
18	BDM-Starter	30
20	ESC (Pumpe)	60
	ABS (Pumpe)	40
21	ESC/ABS (Ventile)	25
24	TH4 Elektrolüfter ohne Klimaanlage für gemäßigte Länder	30
25	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder	20
	PTC1	40
26	TJ1/TJ4/TJ7/T6P oder TH4/T5I Elektrischer Ventilator für warmes Klima	50
27	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder	30
	PTC2	40
28	PTC3	40



Belegung Sicherungskasten und Relais Seat Arona | Baujahr 2020

Farbcodierung

Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf dem Armaturenbrett auf der Fahrerseite hinter der Verkleidung.

Nr.	Beschreibung / Ampere
1	Anhängerkupplung	20
3	Tonverstärker	30
4	Zigarettenanzünder / 12-V-Steckdose	20
6	Zentralverriegelung	40
8	Heizlüfter; Klimatronik.	30
10	Anhängerkupplung	25
11	CNG-Füllstandsanzeige	7.5
13	Lichtschalter; LSS- und SMLS-Lenksäule; Diagnoseanschluss; Regen- und Lichtsensor.	7.5
14	LSS-Lenksäule: Wischerschalter	10
15	Wagen, Notruf (+ NZ4)	7.5
16	Stromversorgung für die Beleuchtung rechts	40
17	Fenstersteuerung rechte Tür	30
18	Scheibenwischer	30
19	Radio, Multimediasystem	25
20	Heizbare Heckscheibe	30
21	SCR-Steuermodul	30
23	Rückfahrkamera	7.5
24	Connectivity-Box; Anschluss an externe Audioquellen (Doppel-USB); MIB-Anzeige.	5
25	Lenksäulenelektronik (MFL)	7.5
26	CAN-Gateway	7.5
27	Steuermodul für aktive Aufhängung	7.5
28	Sensor ZWEI	7.5
29	Horn ZWEI	7.5
31	Klimasteuergerät 9AA/9AB	7.5
	Steuergerät für Climatronic 9AK	15
32	LSS-Lenksäule, ohne Kessy-System	7.5
33	Fensterheber in der linken Tür	30
35	Lichtversorgung linke Seite	40
36	Tonsignal	20
37	Steuergerät Sitzheizung	30
38	C63 BCM-Stromversorgung	30
39	BSD, PDC, MRR, PLA	10
40	Lichtschalter; Diagnoseeingang; Leuchtweitenregulierer; LSS-Lenksäule: Beleuchtung, Halogenbeleuchtung, Schalter, Rückwärtsgang, elektrochromer Spiegel, RKA ohne Radio.	7.5
41	Ausgeklappte Außenspiegel einstellen	7.5
42	Kupplungspedal; Zündrelais; CNG-Relaisspule; A/C-Drucksensor.	7.5
43	DWP-Relaisspule; Heckscheibenwischermotor.	15
44	Airbag	7.5
45	Linkes LED-Frontlicht	7.5
46	Rechtes LED-Frontlicht	7.5
48	Lenksäulensperre; Kessy-Steuermodul.	7.5
49	SCR-Relais	7.5
53	Schalthebel für Automatikgetriebe, ZSS	7.5
58	Scheibenwaschpumpe	7.5
59	Beheizte Seitenspiegel	10
60	Anhängerkupplung	30
61	Anhängerkupplung	30



Sicherungskasten Motorraum

Nr.	Beschreibung / Ampere
1	MPI-Motoreinspritzmodul	10
	Einspritzmodul des TSI-Motors	15
	Dieselmotor-Einspritzmodul	30
2	Kraftstoffdosierventil (TJ4/T6P/TJ7); Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruckregelventil (TJ1); AGR-Kühlventil (TJ1); Obere und untere Wasserpumpe (TJ1); Spule des SCR-Relais; Zylinderkopfventil.	7.5
3	Lambdasonden	15
4	Benzinmotorpumpenrelais (MPI); Blinkersteuermodul (TSI und Diesel).	15
5	Elektrolüfter (EC); LDR-Ventil; Dampfkanisterventil und variables Ventil; Öldruckregelventil; Zylinderabsperrventile; WIV-Sensor und CNG-Druckregler.	10
6	Zündkerzen (MPI und TSI)	20
	Glühkerzenrelais; Ansaugleitungswiderstand (Diesel).	7.5
7	Vakuumpumpe (TSI, CNG)	15
8	Injektor- und EKP (MPI)-Relaisspule; Dosierventil (Dieselmotoren).	10
9	Hilfssensor	7.5
10	Akku Vref: Gate, BDM und BCM	7.5
12	Abnehmbarer Kompressor	10
14	ESC; Spule von Relais 87 und Motorsteuerelement (+TJ1/TJ4/TH4/T5I/T6P/TJ7/TC5/T5Y).	7.5
15	Automatikgetriebe DQ200 und AQ160	30
17	50 Diagnosen	7.5
18	BDM-Startermotor	30
20	ESC (Pumpe)	60
	ABS (Pumpe)	40
21	ESC/ABS (Ventile)	25
24	Elektrischer Ventilator TH4 ohne Klimaanlage für gemäßigte Länder	30
25	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder	20
	PTC1	40
26	Elektrolüfter TJ1/TJ4/TJ7/T6P oder TH4/T5I für Länder mit warmem Klima	50
27	Ventilator TH4 mit Klimaanlage oder T5I für gemäßigte Länder	30
	PTC2	40
28	PTC3	40



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug



Weitere Artikel zum Seat Arona
