Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Skoda Yeti inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2017

Sicherungskasten Armaturenbrett

Nr.	Beschreibung
1	Getriebeausströmerheizung (Dieselmotor); Automatische Übertragung.
2	Anhängerkupplung – linkes Licht
3	Anhängerkupplung – rechtes Licht
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel; Kamera.
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.
6	Heckscheibenwischer
7	Notruf
8	Anhängerkupplung – Kontakt in der Steckdose
9	Innenbeleuchtung; Nebelschlussleuchte.
10	Regensensor; Lichtschalter; Diagnosesteckdose.
11	Kurvenlicht links
12	Kurvenlicht rechts
13	Radio
14	zentrales Kontrollsystem; Motormanagementsystem.
15	Lichtschalter
16	Allradantrieb
17	KESSY; Lenkradsperre.
18	Diagnosestecker; Motorsteuerung; Bremssensor; Allradantrieb; START STOP.
19	ABS; ESP; Reifendruckkontrollschalter; Einparkhilfe; OFF ROAD-Modusschalter; START/STOP-Taste.
20	Airbag
21	WIV; Rücklichter; dimmbare Spiegel; Ein Drucksensor; Telefonvorbereitung; Luftmassenmesser; Leuchtweitenregulierung und drehbare Scheinwerfer.
22	Kombiinstrument; Elektromechanische Servolenkung; Datenbus.
23	Zentralverriegelung; Heckklappe.
24	Elektrische Fensterheber – hinten
25	Heizbare Heckscheibe; Standheizung und -lüftung.
26	Steckdose im Kofferraum
27	Panorama-Schiebe-Ausstelldach; Elektrische Steuerung von Sonnenschutzrollos.
28	Benzinpumpe; Injektoren; AdBlue®-Heizung.
29	Elektrische Fensterheber – vorne; Außenspiegel – Heizung, Klappfunktion, Spiegelflächenverstellung.
30	12-V-Steckdose – vorne und hinten
31	Scheinwerferreinigungssystem
32	Beheizbare Vordersitze
33	Heizung; Klimaanlage; Klimatronik; Fernbedienung für Standheizung.
34	Auto Alarmanlage; Backup-Horn.
35	Automatische Übertragung
36	Anhängerkupplung

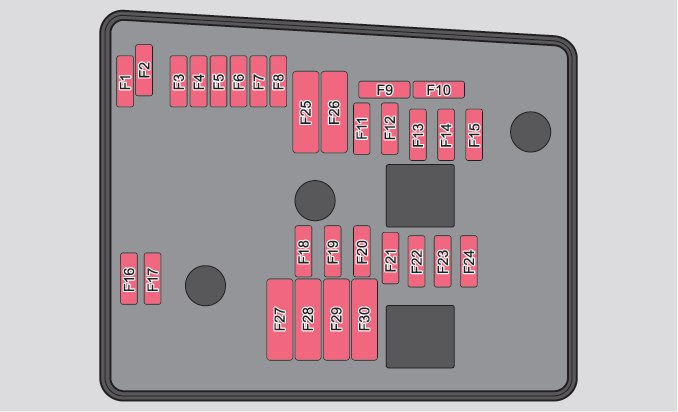

Sicherungskasten Motorraum

Nr.	Beschreibung
F1	Nicht zugeordnet
F2	Automatische Übertragung; AdBlue-Kontrollsystem.
F3	Batteriedatenmodul
F4	Abs
F5	Automatische Übertragung
F6	Nicht zugeordnet
F7	Stromanschluss 15; Anlasser.
F8	Radio; Kombiinstrument; Telefon.
F9	Nicht zugeordnet
F10	Motorsteuergerät
F11	Standheizung und -lüftung
F12	Datenbus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde; Benzinpumpe; Anordnung der Glühkerzen.
F 16	rechter Scheinwerfer; Rechtes Rücklicht.
F17	Horn
F18	Musikverstärker
F19	Scheibenwischer
F20	Kraftstoffdruckregelventil; Hochdruckpumpe.
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerschaltventil; Kraftstoffhochdruckpumpe.
F24	Aktivkohlefilter; Abgasrückführventil m Kühlerlüfter.
F25	Abs
F26	Scheinwerfer vorne links; Rücklicht links.
F27	Glühkerzensystem
F28	Beheizbare Frontscheibe
F29	Interne Stromversorgung des Sicherungsträgers (Sicherungen Nr. 24, 27, 31, 32); Elektrisch verstellbare Steckdosen.
F30	Klemme Xa)
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2016

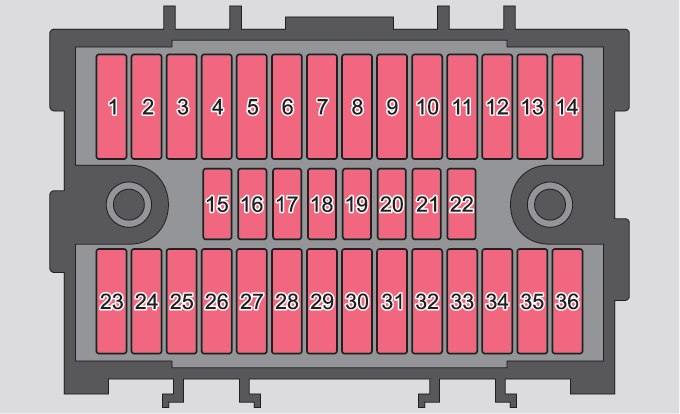

Sicherungskasten Armaturenbrett

Nr.	Beschreibung
1	Getriebelüftungsheizung (Dieselmotor); Steuergerät für DSG-Automatikgetriebe.
2	Anhängerkupplung – linkes Licht
3	Anhängerkupplung – rechtes Licht
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel; Kamera.
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.
6	Heckscheibenwischer
7	Telefon
8	Anhängerkupplung – Kontakt in der Steckdose
9	Innenbeleuchtung; Nebelschlussleuchte.
10	Regensensor; Lichtschalter; Diagnosesteckdose.
11	Kurvenlicht links
12	Kurvenlicht rechts
13	Radio; DVDs.
14	zentrale Steuereinheit; Motorsteuergerät.
15	Lichtschalter
16	Haldex
17	KESSY; Lenkradsperre.
18	Diagnosesteckdose; Motorsteuerung; Bremssensor; Haldex.
19	ABS; ESP; Reifendruckkontrollschalter; Einparkhilfe; OFF ROAD-Modusschalter; START/STOP-Taste.
20	Schalter, Airbag
21	WIV; Heckleuchte; dimmbarer Spiegel; Ein Drucksensor; Telefonvorbereitung; Luftströmungssensor; Regler zum Einstellen der Reichweite und Neigung der Scheinwerfer.
22	Kombiinstrument; Elektromechanische Servolenkung; Datenbus.
23	Zentraler Reißverschluss und Motorhaubenabdeckung
24	Fensterheber hinten
25	Heizbare Heckscheibe; Standheizung und -lüftung.
26	Steckdose im Kofferraum
27	Panoramafenster – Schiebe- und Hebedach; Elektrischer Sonnenschutz.
28	Benzinpumpe; Injektoren; AdBlue®-Heizung.
29	Elektrische Fensterheber vorne
30	Zigarettenanzünder vorne und hinten
31	Scheinwerferreinigungssystem
32	Vordersitzheizung; Sitzheizungsregler.
33	Heizung; Klimaanlage; Klimatronik; Fernbedienung für Standheizung.
34	Alarm; Backup-Horn.
35	DSG-Automatikgetriebe
36	Anhängerkupplung



Sicherungskasten Motorraum

Nr.	Beschreibung
F1	Nicht zugeordnet
F2	Automatische Übertragung
F3	Batteriedatenmodul
F4	Abs
F5	Automatische Übertragung
F6	Nicht zugeordnet
F7	Stromanschluss 15; Anlasser.
F8	Radio; Kombiinstrument; Telefon.
F9	Nicht zugeordnet
F10	Motorsteuergerät
F11	Standheizung und -lüftung
F12	Datenbus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde; Benzinpumpe; Anordnung der Glühkerzen.
F 16	Fahrzeugspannungssteuergerät; rechter Scheinwerfer; Rechtes Rücklicht.
F17	Horn
F18	Verstärker für digitalen Audioprozessor
F19	Scheibenwischer
F20	Kraftstoffdruckregelventil; Hochdruckpumpe.
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerschaltventil; Kraftstoffhochdruckpumpe.
F24	Aktivkohlefilter; Abgasrückführungsventil; Kühlerlüfter.
F25	Abs
F26	Fahrzeugspannungssteuergerät; linker Scheinwerfer; Rücklicht links.
F27	Glühkerzensystem
F28	Beheizbare Frontscheibe
F29	Stromversorgung für den internen Sicherungsträger
F30	Klemme Xa)
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2015

Sicherungskasten im Armaturenbrett

Nr.	Beschreibung
1	Getriebelüftungsheizung (Dieselmotor); Steuergerät für DSG-Automatikgetriebe.
2	Anhängerkupplung – linkes Licht
3	Anhängerkupplung – rechtes Licht
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel; Kamera.
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.
6	Heckscheibenwischer
7	Telefon
8	Anhängerkupplung – Kontakt in der Steckdose
9	Bordspannungssteuergerät – Innenbeleuchtung, Nebelschlussleuchte
10	Regensensor; Lichtschalter; Diagnosestecker; Abnehmbares Licht.
11	Kurvenlicht links
12	Kurvenlicht rechts
13	Radio; DVDs.
14	zentrale Steuereinheit; Motorsteuergerät.
15	Lichtschalter
16	Haldex
17	KESSY-Fahrer; Lenkradsperre.
18	Diagnosesteckdose; Motorsteuerung; Bremssensor; Haldex.
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; OFF ROAD-Modusschalter; START/STOP-Taste.
20	Airbagschalter und Steuergerät
21	WIV; Heckleuchte; dimmbarer Spiegel; Ein Drucksensor; Telefonvorbereitung; Luftströmungssensor; Regler zum Einstellen der Reichweite und Neigung der Scheinwerfer.
22	Kombiinstrument-Controller für elektromechanische Servolenkung; Steuergerät für Datenbus.
23	Zentraler Reißverschluss und Motorhaubenabdeckung
24	Fensterheber hinten
25	Beheizbare Heckscheibe, Standheizung und -lüftung
26	Steckdose im Kofferraum
27	Panoramafenster – Schiebe- und Ausstelldach, elektrisches Sonnenrollo
28	Benzinpumpe; Einspritzventile.
29	Elektrische Fensterheber vorne
30	Zigarettenanzünder vorne und hinten
31	Scheinwerferreinigungssystem
32	Vordersitzheizung; Sitzheizungsregler.
33	Heizung; Klimaanlage; Klimatronik; Fernbedienung für Standheizung.
34	Alarm; Backup-Horn.
35	Steuergerät für DSG-Automatikgetriebe
36	Steuergerät für Anhängererkennung



Sicherungskasten Motorraum

Nr.	Beschreibung
F1	Nicht zugeordnet
F2	Steuergerät für Automatikgetriebe
F3	Batteriedatenmodul
F4	ABS-Steuergerät
F5	Steuergerät für Automatikgetriebe
F6	Nicht zugeordnet
F7	Stromanschluss 15; Anlasser.
F8	Radio; Kombiinstrument; Telefon.
F9	Nicht zugeordnet
F10	Motorsteuergerät
F11	Steuergerät für Standheizung und -lüftung
F12	Steuergerät für Datenbus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde; Benzinpumpe; Anordnung der Glühkerzen.
F 16	Fahrzeugspannungssteuergerät; rechter Scheinwerfer; Rechtes Rücklicht.
F17	Horn
F18	Verstärker für digitalen Audioprozessor
F19	Scheibenwischer
F20	Kraftstoffdruckregelventil; Hochdruckpumpe.
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Kühlmittelpumpe; Magnetventil zur Ladedruckregelung; Kühlerschaltventil; Kraftstoffhochdruckpumpe.
F24	Aktivkohlefilter; Abgasrückführungsventil; Kühlerlüfter.
F25	ABS-Steuergerät
F26	Fahrzeugspannungssteuergerät; linker Scheinwerfer; Rücklicht links.
F27	Glühkerzensystem
F28	Beheizbare Frontscheibe
F29	Stromversorgung für den internen Sicherungsträger
F30	Klemme Xa)
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2014

Sicherungskasten Armaturenbrett

Nr.	Beschreibung
1	Getriebelüftungsheizung (Dieselmotor); Steuergerät für DSG-Automatikgetriebe.
2	Anhängerkupplung
3	Anhängerkupplung
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel; Kamera.
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik
6	Heckscheibenwischer
7	Telefon
8	Anhängerkupplung
9	Bordspannungssteuergerät – Innenbeleuchtung, Nebelschlussleuchte
10	Regensensor; Lichtschalter; Diagnosestecker; Abnehmbares Licht.
11	Kurvenlicht links
12	Kurvenlicht rechts
13	Radio; DVDs.
14	zentrale Steuereinheit; Motorsteuergerät.
15	Lichtschalter
16	Haldex
17	KESSY-Fahrer; Lenkradsperre.
18	Diagnosesteckdose; Motorsteuerung; Bremssensor; Haldex.
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; OFF ROAD-Modusschalter; START/STOP-Taste.
20	Airbagschalter und Steuergerät
21	WIV; Heckleuchte; dimmbarer Spiegel; Ein Drucksensor; Telefonvorbereitung; Luftströmungssensor; Regler zum Einstellen der Reichweite und Neigung der Scheinwerfer.
22	Kombiinstrument-Controller für elektromechanische Servolenkung; Steuergerät für Datenbus.
23	Zentraler Reißverschluss und Motorhaubenabdeckung
24	Fensterheber hinten
25	Heizbare Heckscheibe; Standheizung und -lüftung.
26	Steckdose im Kofferraum
27	Elektrisches Schiebe-/Ausstelldach; Elektrischer Sonnenschirm.
28	Benzinpumpe; Einspritzventile.
29	Elektrische Fensterheber vorne
30	Zigarettenanzünder vorne und hinten
31	Scheinwerferreinigungssystem
32	Vordersitzheizung; Sitzheizungsregler.
33	Heizung; Klimaanlage; Klimatronik; Fernbedienung für Standheizung.
34	Alarm; Backup-Horn.
35	Steuergerät für DSG-Automatikgetriebe
36	Anhängerkupplung



Sicherungskasten Motorraum

Nr.	Beschreibung
F1	Nicht zugeordnet
F2	Steuergerät für Automatikgetriebe
F3	Messschaltung
F4	ABS-Steuergerät
F5	Steuergerät für Automatikgetriebe
F6	Nicht zugeordnet
F7	Stromanschluss 15; Anlasser.
F8	Radio
F9	Nicht zugeordnet
F10	Motorsteuergerät
F11	Steuergerät für Standheizung und -lüftung
F12	Steuergerät für Datenbus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde; Kraftstoffpumpenrelais; Anordnung der Glühkerzen.
F 16	Fahrzeugspannungssteuergerät; rechter Scheinwerfer; Rechtes Rücklicht.
F17	Horn
F18	Verstärker für digitalen Audioprozessor
F19	Scheibenwischer
F20	Kraftstoffdruckregelventil; Hochdruckpumpe.
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Kühlmittelpumpe; Magnetventil für Ladedruckregelung; Kühlerschaltventil; Kraftstoffhochdruckpumpe.
F24	Aktivkohlefilter; Abgasrückführungsventil; Kühlerlüfter.
F25	ABS-Steuergerät
F26	Fahrzeugspannungssteuergerät; linker Scheinwerfer; Rücklicht links.
F27	Glühkerzensystem
F28	Beheizbare Frontscheibe
F29	Innere Kraft
F30	Klemme Xa)
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2013

Sicherungskasten Armaturenbrett

Nr.	Beschreibung
1	Getriebelüftungsheizung (Dieselmotor); Steuergerät für Automatikgetriebe DQ200.
2	Abschleppvorrichtung
3	Abschleppvorrichtung
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel; Kamera.
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.
6	Heckscheibenwischer
7	Telefon
8	Abschleppvorrichtung
9	Bordspannungssteuergerät – Innenbeleuchtung, Nebelschlussleuchte
10	Regensensor; Lichtschalter; Diagnosesteckdose.
11	Kurvenlicht links
12	Kurvenlicht rechts
13	Radio; Mobiler Navigationswechsler.
14	Abschleppvorrichtung
15	Lichtschalter
16	Haldex
17	Steuergerät zum Einstellen des Scheinwerferkegels und der Scheinwerferdrehung
18	Diagnosesteckdose; Motorsteuerung; Bremssensor.
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; OFF ROAD-Modusschalter; START/STOP-Taste.
20	Airbagschalter und Steuergerät
21	WIV; Parklicht; dimmbare Spiegel; Ein Drucksensor; Telefon Vorinstallation; Luftmassenmesser.
22	Kombiinstrument; Steuergerät für elektromechanische Servolenkung.
23	Zentraler Reißverschluss und Motorhaubenabdeckung
24	Fensterheber hinten
25	Heizbare Heckscheibe; Standheizung und -lüftung.
26	Steckdose im Kofferraum
27	Elektrisches Schiebe-/Ausstelldach; Elektrischer Sonnenschirm.
28	Benzinpumpe; Einspritzventile.
29	Elektrische Fensterheber vorne
30	Zigarettenanzünder vorne und hinten
31	Scheinwerferreinigungssystem
32	Vordersitzheizung; Sitzheizungsregler.
33	Heizung; Klimaanlage; Klimatronik; Fernbedienung für Standheizung.
34	Alarm; Backup-Horn.
35	Steuergerät für Automatikgetriebe DQ200
36	DVDs



Sicherungskasten Motorraum

Nr.	Beschreibung
F1	Nicht zugeordnet
F2	Steuergerät für Automatikgetriebe
F3	Messschaltung
F4	ABS-Steuergerät
F5	Steuergerät für Automatikgetriebe
F6	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.
F7	Stromanschluss 15; Anlasser.
F8	Radio
F9	Telefon
F10	Motorsteuergerät
F11	Steuergerät für Standheizung und -lüftung
F12	Steuergerät für Datenbus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde; Kraftstoffpumpenrelais; Anordnung der Glühkerzen.
F 16	Fahrzeugspannungssteuergerät; rechter Scheinwerfer; Rechtes Rücklicht.
F17	Horn
F18	Verstärker für digitalen Audioprozessor
F19	Scheibenwischer
F20	Kraftstoffdruckregelventil
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Kühlmittelpumpe; Magnetventil für Ladedruckregelung; Kühlerschaltventil; Kraftstoffhochdruckpumpe.
F24	Aktivkohlefilter; Abgasrückführungsventil; Kühlerlüfter.
F25	ABS-Steuergerät
F26	Fahrzeugspannungssteuergerät; linker Scheinwerfer; Rücklicht links.
F27	Glühkerzensystem
F28	Beheizbare Frontscheibe
F29	Innere Kraft
F30	Klemme Xa)
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2012

Sicherungskasten im Motorraum

Nr.	Beschreibung
F1	Nicht zugeordnet
F2	Steuergerät Automatikgetriebe DQ 200
F3	Messschaltung
F4	ABS-Steuergerät
F5	Steuergerät für Automatikgetriebe
F6	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.
F7	Stromanschluss 15; Anlasser.
F8	Radio
F9	Telefon
F10	Motorsteuergerät; Hauptrelais.
F11	Steuergerät für Standheizung
F12	Steuergerät für den CAN-Datenbus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde, cNOx-Sensor; Kraftstoffpumpenrelais.
	Relais für Glühkerzensystem
F 16	zentrale Steuereinheit; Rechter Hauptscheinwerfer; Beleuchtungseinheit hinten rechts.
F17	Horn
F18	Verstärker für digitalen Audioprozessor
F19	Scheibenwischer
F20	Kraftstoffdruckregelventil
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Kühlmittelpumpe
	Magnetventil zur Ladedruckregelung; Kühlerschaltventil.
	Kraftstoffhochdruckpumpe
F24	Aktivkohlefilter; Abgasrückführungsventil.
F25	ABS-Steuergerät
F26	zentrale Steuereinheit; Hauptscheinwerfer links; Scheinwerfer hinten links.
F27	Glühkerzensystem
F28	Beheizbare Frontscheibe
F29	Innere Kraft
F30	Klemme Xa)
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Sicherungskasten Armaturenbrett

Nr.	Beschreibung
1	Getriebelüftungsheizung (Dieselmotor)
	Steuergerät für Automatikgetriebe DQ200
2	Abschleppvorrichtung
3	Abschleppvorrichtung
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.
6	Heckscheibenwischer
7	Telefon
8	Abschleppvorrichtung
9	Zentralsteuergerät – Innenbeleuchtung, Nebelschlussleuchte
10	Regensensor; Lichtschalter; Diagnosesteckdose.
11	Kurvenlicht links
12	Kurvenlicht rechts
13	Radio; Mobiler Navigationswechsler.
14	Abschleppvorrichtung
15	Lichtschalter
16	Beheizte Scheibenwaschdüsen
17	Steuergerät zum Einstellen des Scheinwerferkegels und der Scheinwerferdrehung
18	Diagnosesteckdose; Motorsteuerung; Bremssensor.
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; Offroad-Modusschalter; Start-/Stopp-Taste.
20	Airbagschalter und Steuergerät
21	WIV; Parklicht; dimmbare Spiegel; Ein Drucksensor; Telefon Vorinstallation; Luftmassenmesser.
22	Kombiinstrument; Steuergerät für elektromechanische Servolenkung; Haldex.
23	Zentraler Reißverschluss und Motorhaubenabdeckung
24	Fensterheber hinten
25	Heizbare Heckscheibe
	Heizbare Heckscheibe; Standheizung (Standheizung und -lüftung).
26	Steckdose im Kofferraum
27	Elektrisches Schiebe-/Ausstelldach; Elektrischer Sonnenschirm.
28	Kraftstoffpumpenrelais; Steuergerät für Kraftstoffpumpe; Einspritzventile.
29	Elektrische Fensterheber vorne
30	Zigarettenanzünder vorne und hinten
31	Scheinwerferreinigungssystem
32	Vordersitzheizung; Sitzheizungsregler.
33	Heizung; Klimaanlage; Klimatronik.
34	Alarm; Backup-Horn.
35	Steuergerät für Automatikgetriebe DQ200
36	DVD Spieler



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2011

Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
F1	Nicht zugeordnet	—
F2	Steuergerät Automatikgetriebe DQ 200	30
F3	Messschaltung	5
F4	ABS-Steuergerät	20
F5	Steuergerät für Automatikgetriebe	15
F6	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.	5
F7	Stromanschluss 15; Anlasser.	40
F8	Radio	15
F9	Telefon	5
F10	Motorsteuergerät; Hauptrelais.	5/10
F11	Steuergerät für Standheizung	20
F12	Steuergerät für den CAN-Datenbus	5
F13	Motorsteuergerät	15/30
F14	Zündung	20
F15	Lambdasonde; NOx-Sensor; Kraftstoffpumpenrelais.	15
	Relais für Glühkerzensystem	5
F 16	zentrale Steuereinheit; Rechter Hauptscheinwerfer; Beleuchtungseinheit hinten rechts.	30
F17	Horn	15
F18	Verstärker für digitalen Audioprozessor	30
F19	Scheibenwischer	30
F20	Kraftstoffdruckregelventil	10
F21	Lambdasonde	15.10.20
F22	Kupplungspedalschalter; Bremspedalschalter.	5
F23	Kühlmittelpumpe	5
	Magnetventil zur Ladedruckregelung; Kühlerschaltventil.	10
	Kraftstoffhochdruckpumpe	15
F24	Aktivkohlefilter; Abgasrückführungsventil.	10
F25	ABS-Steuergerät	40
F26	zentrale Steuereinheit; Hauptscheinwerfer links; Scheinwerfer hinten links.	30
F27	Glühkerzensystem	50
F28	Beheizbare Frontscheibe	50
F29	Innere Kraft	50
F30	Klemme Xa)	40
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Getriebelüftungsheizung (Dieselmotor)	10
	Steuergerät für Automatikgetriebe DQ200	10
2	Abschleppvorrichtung	20
3	Abschleppvorrichtung	15
4	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.	5
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.	40
6	Heckscheibenwischer	15
7	Telefon	—
8	Abschleppvorrichtung	15
9	Zentralsteuergerät – Innenbeleuchtung, Nebelschlussleuchte	10
10	Regensensor; Lichtschalter; Diagnosesteckdose.	10
11	Kurvenlicht links	10
12	Kurvenlicht rechts	10
13	Radio; Mobiler Navigationswechsler.	15
14	Abschleppvorrichtung	5
15	Lichtschalter	5
16	Beheizte Waschdüsen	5
17	Steuergerät zum Einstellen des Scheinwerferkegels und der Scheinwerferdrehung	5
18	Diagnosesteckdose; Motorsteuerung; Bremssensor.	10
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; Offroad-Modusschalter; Start-/Stopp-Taste.	5
20	Airbagschalter und Steuergerät	5
21	WIV; Parklicht; dimmbare Spiegel; Ein Drucksensor; Telefon Vorinstallation; Luftmassenmesser.	5
22	Kombiinstrument; Steuergerät für elektromechanische Servolenkung; Haldex.	5
23	Zentraler Reißverschluss und Motorhaubenabdeckung	15
24	Fensterheber hinten	30
25	Heizbare Heckscheibe	25
	Heizbare Heckscheibe; Standheizung (Standheizung und -lüftung).	30
26	Steckdose im Kofferraum	20
27	Elektrisches Schiebe-/Ausstelldach; Elektrischer Sonnenschirm.	30
28	Kraftstoffpumpenrelais; Steuergerät für Kraftstoffpumpe; Einspritzventile.	15
29	Elektrische Fensterheber vorne	30
30	Zigarettenanzünder vorne und hinten	20
31	Scheinwerferreinigungssystem	20
32	Vordersitzheizung; Sitzheizungsregler.	20
33	Heizung; Klimaanlage; Klimatronik.	7.5
34	Alarm; Backup-Horn.	5
35	Steuergerät für Automatikgetriebe DQ200	10
36	Nicht zugeordnet	—



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2010

Sicherungskasten im Motorraum (Variante 1)

Nr.	Beschreibung	Ampere
F1	zentrale Steuereinheit; Rechter Hauptscheinwerfer; Beleuchtungseinheit hinten rechts.	30
F2	Ventile für ABS	20
F3	Nicht zugeordnet	—
F4	Messschaltung	5
F5	Horn	15
F6	Nicht zugeordnet	—
F7	Kraftstoffdosierventil	15
F8	Nicht zugeordnet
F9	Aktivkohlefilter; Abgasrückführungsventil.	10
F10	Leckdiagnosepumpe	10
F11	Lambdasonde vor dem Katalysator; Motorsteuergerät.	10
F12	Lambdasonde nach dem Katalysator	10
F13	Steuergerät für Automatikgetriebe	15
F14	Nicht zugeordnet	—
F15	Kühlmittelpumpe	10
F 16	Nicht zugeordnet
F17	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.	5
F18	Audioverstärker (Soundsystem)	30
F19	Radio	30
F20	Telefon	5
F21	Nicht zugeordnet	—
F22	Nicht zugeordnet	—
F23	Motorsteuergerät	10
F24	Steuergerät für den CAN-Datenbus	5
F25	Nicht zugeordnet	—
F26	Nicht zugeordnet	—
F27	Nicht zugeordnet	—
F28	Motorsteuergerät	15
F29	Starten des Kühlmittelpumpen-Nachlaufs	5
F30	Steuergerät für Standheizung	20
F31	Scheibenwischer	30
F32	Nicht zugeordnet	—
F33	Nicht zugeordnet	—
F34	Nicht zugeordnet	—
F35	Nicht zugeordnet	—
F36	Nicht zugeordnet	—
F37	Nicht zugeordnet	—
F38	Kühlerlüfter; Ventile.	10
F39	Kupplungspedalschalter; Bremspedalschalter.	5
F40	Zündspulen	20
F41	Nicht zugeordnet	—
F42	Starten der Kraftstoffpumpe	5
F43	Nicht zugeordnet	—
F44	Nicht zugeordnet	—
F45	Nicht zugeordnet	—
F46	Nicht zugeordnet	—
F47	zentrale Steuereinheit; Hauptscheinwerfer links; Scheinwerfer hinten links.	30
F48	ABS-Pumpe	40
F49	Klemme 15 Spannungsversorgung (Zündung ein)	40
F50	Nicht zugeordnet	—
F51	Nicht zugeordnet	—
F52	Leistungsrelais – Klemme X a)	40
F53	Zusätzliche Ausrüstung	50
F54	Nicht zugeordnet	—
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Sicherungskasten im Motorraum (Version 2)

Nr.	Beschreibung	Ampere
F1	Nicht zugeordnet	—
F2	Steuergerät Automatikgetriebe DQ 200	30
F3	Messschaltung	5
F4	Ventile für ABS	30/20
F5	Steuergerät für Automatikgetriebe	15
F6	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.	5
F7	Stromanschluss 15; Anlasser.	40
F8	Radio	15
F9	Telefon	5
F10	Motorsteuergerät; Hauptrelais.	5/10
F11	Steuergerät für Standheizung	20
F12	Steuergerät für den CAN-Datenbus	5
F13	Motorsteuergerät	15/30
F14	Zündung	20
F15	Lambdasonde; NOx-Sensor; Kraftstoffpumpenrelais.	15
	Relais für Glühkerzensystem	5
F 16	zentrale Steuereinheit; Rechter Hauptscheinwerfer; Beleuchtungseinheit hinten rechts.	30
F17	Horn	15
F18	Verstärker für digitalen Audioprozessor	30
F19	Scheibenwischer	30
F20	Kraftstoffdruckregelventil	10
F21	Lambdasonde	15.10
F22	Kupplungspedalschalter; Bremspedalschalter.	5
F23	Kühlmittelpumpe	5
	Magnetventil zur Ladedruckregelung; Kühlerschaltventil.	10
F24	Aktivkohlefilter; Abgasrückführungsventil.	10
F25	ABS-Steuergerät	40
F26	zentrale Steuereinheit; Hauptscheinwerfer links; Scheinwerfer hinten links.	30
F27	Glühkerzensystem	50
F28	Nicht zugeordnet	—
F29	Innere Kraft	50
F30	Klemme Xa)	40
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Getriebelüftungsheizung (Dieselmotor)	10
	Steuergerät für Automatikgetriebe DQ200	10
2	Abschleppvorrichtung	20
3	Abschleppvorrichtung	15
4	Nicht zugeordnet	—
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.	40
6	Heckscheibenwischer	15
7	Nicht zugeordnet	—
8	Abschleppvorrichtung	15
9	Zentrale Steuereinheit – Innenbeleuchtung	10
10	Regensensor; Lichtschalter; Diagnosesteckdose.	10
11	Kurvenlicht links	10
12	Kurvenlicht rechts	10
13	Radio, Wechsler für mobile Navigation	15
14	Abschleppvorrichtung	5
15	Lichtschalter	5
16	Beheizte Waschdüsen; Sitzheizungsregler.	5
17	Steuergerät zum Einstellen des Scheinwerferkegels und der Scheinwerferdrehung	5
18	Diagnosesteckdose; Motorsteuerung; Bremssensor.	10
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; Offroad-Modus-Schalter.	5
20	Airbagschalter und Steuergerät	5
21	WIV; Parklicht; dimmbare Spiegel; Ein Drucksensor; Telefon Vorinstallation; Luftmassenmesser.	5
22	Kombiinstrument; Steuergerät für elektromechanische Servolenkung; Haldex.	5
23	Zentraler Reißverschluss und Motorhaubenabdeckung	15
24	Fensterheber hinten	30
25	Heizbare Heckscheibe	25
	Heizbare Heckscheibe; Standheizung (Standheizung und -lüftung).	30
26	Steckdose im Kofferraum	20
27	Elektrisches Schiebe-/Ausstelldach; Elektrischer Sonnenschirm.	30
28	Kraftstoffpumpenrelais; Steuergerät für Kraftstoffpumpe; Einspritzventile.	15
29	Elektrische Fensterheber vorne	30
30	Zigarettenanzünder vorne und hinten	20
31	Scheinwerferreinigungssystem	20
32	Sitzheizung vorne	20
33	Heizung; Klimaanlage; Klimatronik.	7.5
34	Alarm; Backup-Horn.	5
35	Steuergerät für Automatikgetriebe DQ200	10
36	Nicht zugeordnet	—



Belegung Sicherungskasten und Relais Skoda Yeti | Baujahr 2009

Sicherungskasten im Motorraum (Variante 1)

Nr.	Beschreibung	Ampere
F1	zentrale Steuereinheit; Rechter Hauptscheinwerfer; Beleuchtungseinheit hinten rechts.	30
F2	Ventile für ABS	20
F3	Nicht zugeordnet	—
F4	Messschaltung	5
F5	Horn	15
F6	Nicht zugeordnet	—
F7	Kraftstoffdosierventil	15
F8	Nicht zugeordnet
F9	Aktivkohlefilter; Abgasrückführungsventil.	10
F10	Leckdiagnosepumpe	10
F11	Lambdasonde vor dem Katalysator; Motorsteuergerät.	10
F12	Lambdasonde nach dem Katalysator	10
F13	Steuergerät für Automatikgetriebe	15
F14	Nicht zugeordnet	—
F15	Kühlmittelpumpe	10
F 16	Nicht zugeordnet
F17	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.	5
F18	Audioverstärker (Soundsystem)	30
F19	Radio	30
F20	Telefon	5
F21	Nicht zugeordnet	—
F22	Nicht zugeordnet	—
F23	Motorsteuergerät	10
F24	Steuergerät für den CAN-Datenbus	5
F25	Nicht zugeordnet	—
F26	Nicht zugeordnet	—
F27	Nicht zugeordnet	—
F28	Motorsteuergerät	15
F29	Starten des Kühlmittelpumpen-Nachlaufs	5
F30	Steuergerät für Standheizung	20
F31	Scheibenwischer	30
F32	Nicht zugeordnet	—
F33	Nicht zugeordnet	—
F34	Nicht zugeordnet	—
F35	Nicht zugeordnet	—
F36	Nicht zugeordnet	—
F37	Nicht zugeordnet	—
F38	Kühlerlüfter; Ventile.	10
F39	Kupplungspedalschalter; Bremspedalschalter.	5
F40	Zündspulen	20
F41	Nicht zugeordnet	—
F42	Starten der Kraftstoffpumpe	5
F43	Nicht zugeordnet	—
F44	Nicht zugeordnet	—
F45	Nicht zugeordnet	—
F46	Nicht zugeordnet	—
F47	zentrale Steuereinheit; Hauptscheinwerfer links; Scheinwerfer hinten links.	30
F48	ABS-Pumpe	40
F49	Klemme 15 Spannungsversorgung (Zündung ein)	40
F50	Nicht zugeordnet	—
F51	Nicht zugeordnet	—
F52	Leistungsrelais – Klemme X a)	40
F53	Zusätzliche Ausrüstung	50
F54	Nicht zugeordnet	—
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Sicherungskasten im Motorraum (Version 2)

Nr.	Beschreibung	Ampere
F1	Nicht zugeordnet	—
F2	Steuergerät Automatikgetriebe DQ 200	30
F3	Messschaltung	5
F4	Ventile für ABS	30/20
F5	Steuergerät für Automatikgetriebe	15
F6	Kombiinstrument; Scheibenwischerhebel; Blinkerhebel.	5
F7	Stromanschluss 15; Anlasser.	40
F8	Radio	15
F9	Telefon	5
F10	Motorsteuergerät; Hauptrelais.	5/10
F11	Steuergerät für Standheizung	20
F12	Steuergerät für den CAN-Datenbus	5
F13	Motorsteuergerät	15/30
F14	Zündung	20
F15	Lambdasonde; NOx-Sensor; Kraftstoffpumpenrelais.	15
	Relais für Glühkerzensystem	5
F 16	zentrale Steuereinheit; Rechter Hauptscheinwerfer; Beleuchtungseinheit hinten rechts.	30
F17	Horn	15
F18	Verstärker für digitalen Audioprozessor	30
F19	Scheibenwischer	30
F20	Die Wasserpumpe	10
F21	Lambdasonde	15.10
F22	Kupplungspedalschalter; Bremspedalschalter.	5
F23	Sekundärluftpumpe	5
	Luftmassenmesser	10
	Kraftstoffhochdruckpumpe	15
F24	Aktivkohlefilter; Abgasrückführungsventil.	10
F25	ABS-Pumpe	30/40
F26	zentrale Steuereinheit; Hauptscheinwerfer links; Scheinwerfer hinten links.	30
F27	Sekundärluftpumpe	40
	Glühkerzensystem	50
F28	Nicht zugeordnet	—
F29	Stromanschluss 30	50
F30	Klemme Xa)	40
a) Um die Batterie beim Motorstart nicht unnötig zu entladen, werden die elektrischen Komponenten dieser Klemme automatisch abgeschaltet.



Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Getriebelüftungsheizung (Dieselmotor)	10
	Steuergerät für Automatikgetriebe DQ200	10
2	Abschleppvorrichtung	20
3	Abschleppvorrichtung	15
4	Nicht zugeordnet	—
5	Heizungsgebläse; Kühlerlüfter; Klimaanlage; Klimatronik.	40
6	Heckscheibenwischer	15
7	Nicht zugeordnet	—
8	Abschleppvorrichtung	15
9	Zentrale Steuereinheit – Innenbeleuchtung	10
10	Regensensor; Lichtschalter; Diagnosesteckdose.	10
11	Kurvenlicht links	10
12	Kurvenlicht rechts	10
13	Radio; Mobiler Navigationswechsler.	15
14	Abschleppvorrichtung	5
15	Lichtschalter	5
16	Beheizte Waschdüsen; Sitzheizungsregler.	5
17	Steuergerät zum Einstellen des Scheinwerferkegels und der Scheinwerferdrehung	5
18	Diagnosesteckdose; Motorsteuerung; Bremssensor.	10
19	ABS-Fahrer; ESP; Reifendruckkontrollschalter; Einparkhilfe-Controller; Offroad-Modus-Schalter.	5
20	Airbagschalter und Steuergerät	5
21	WIV; Parklicht; dimmbare Spiegel; Ein Drucksensor; Telefon Vorinstallation; Luftmassenmesser.	5
22	Kombiinstrument; Steuergerät für elektromechanische Servolenkung; Haldex.	5
23	Zentraler Reißverschluss und Motorhaubenabdeckung	15
24	Fensterheber hinten	30
25	Heizbare Heckscheibe	25
	Heizbare Heckscheibe; Standheizung (Standheizung und -lüftung).	30
26	Steckdose im Kofferraum	20
27	Elektrisches Schiebe-/Ausstelldach; Elektrischer Sonnenschirm.	30
28	Kraftstoffpumpenrelais; Steuergerät für Kraftstoffpumpe; Einspritzventile.	15
29	Elektrische Fensterheber vorne	30
30	Zigarettenanzünder vorne und hinten	20
31	Scheinwerferreinigungssystem	20
32	Sitzheizung vorne	20
33	Heizung; Klimaanlage; Klimatronik.	7.5
34	Alarm; Backup-Horn.	5
35	Steuergerät für Automatikgetriebe DQ200	10
36	Nicht zugeordnet	—



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug



Weitere Artikel zum Skoda Yeti
