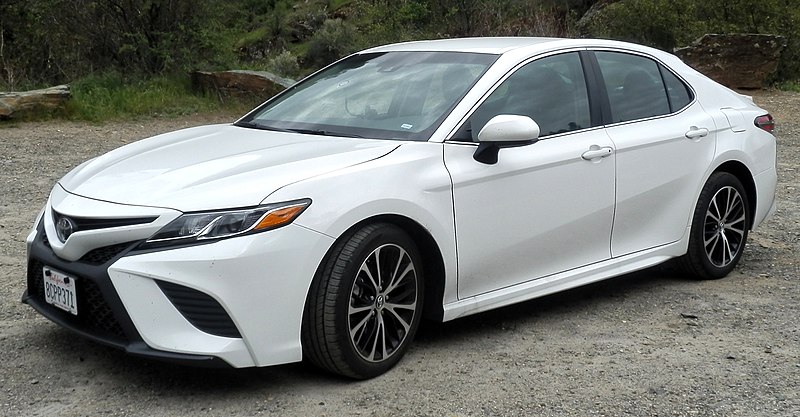

Bild: Alexander-93 – CC BY-SA 4.0, Link

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Toyota Camry inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Toyota Camry | Baujahr 1998-2003

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Instrumententafel (Fahrerseite).

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Name	Ampere	Funktion
21	SITZHEIZUNG	20A	1998–2001: Nicht verwendet; 2002-2003: Sitzheizungen
22	HEIZUNG	10 A	Klimaanlage, Heckscheibenheizung, Startsystem
23	MESSGERÄT	10 A	Anzeigen und Messgeräte, Rückfahrlichter, Tempomatsystem, Ladesystem, Traktionskontrollsystem, Tagfahrlichtsystem, elektrische Fensterheber, Wartungserinnerungsanzeigen und Warnsummer
24	WISCHER	25A	Scheibenwischer und Waschmaschine
25	SPIEGELHEIZUNG	10 A	Beschlagfreier Außenrückspiegel
26	ECU-IG	15A	Tempomat, Antiblockiersystem, SRS-Airbagsystem, Gurtstraffer, Diebstahlschutzsystem, Schaltsperre-Kontrollsystem, Traktionskontrollsystem, Tagfahrlichtsystem, Verriegelung mit drahtloser Fernbedienung, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
27	IGN	5A	Anzeigen und Messgeräte, Ladesystem, SRS-Airbagsystem, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
28	STOPPEN	15A	Bremslichter, Geschwindigkeitsregelanlage, hoch angebrachte Bremsleuchte, Antiblockiersystem, Schaltsperre-Kontrollsystem, Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem
29	SCHWANZ	10 A	Standlicht, Kennzeichenbeleuchtung, Rücklichter, Seitenmarkierungsleuchten vorn, Tagfahrlichtsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
30	STECKDOSE	15A	Steckdose
31	OBD	7,5A	On-Board-Diagnosesystem
32	NEBEL	15A	Nebelscheinwerfer vorne
33	ANLASSER	5A	Messgeräte und Messgeräte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
34	TÜR	25A	Elektrisches Türverriegelungssystem, Diebstahlschutzsystem
35	PANEL	7,5A	Anzeige und Messgerät, Audiosystem, Zigarettenanzünder, Handschuhfachbeleuchtung, Uhr, Steuerung der Instrumententafelbeleuchtung, Wartungserinnerungsanzeigen, Beleuchtung des Bedienfelds der Klimaanlage, Aschenbecherbeleuchtung, Notblinkanlage, Tagfahrlichtsystem, Heckscheibenheizung, elektronisch gesteuertes Automatikgetriebesystem
36	DREHEN	7,5A	Notbeleuchtung
37	RAD-№2	7,5A	Audiosystem
38	CIG	15A	Zigarettenanzünder, Schaltsperre-Kontrollsystem, elektrische Rückspiegelsteuerung, Diebstahlwarnanlage, elektrisches Türverriegelungssystem, SRS-Airbagsystem, Gurtstraffer, Beschlagheizung für Außenrückspiegel, Klimaanlage
44	DEF	40A	Heckscheibenheizung
45	PWR	30A	Elektrische Fensterhebersteuerung, elektrischer Sitz, elektrisches Schiebedach
46	AM1	40A	Keine Schaltung

Position des Sicherungskastens im Motorraum

Je nach Ausführung und Ausstattung gibt es zwei oder drei Sicherungsblöcke.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	A/F HTR	25A	A/F-Sensor
2	ETCS	10 A	2AZ-FE-Motor: Kraftstoffeinspritzsystem mit mehreren Anschlüssen/sequentielles Kraftstoffeinspritzsystem mit mehreren Anschlüssen
3	Klimaanlage	10 A	Klimaanlage
4		10 A	Ersatzsicherung
5		15A	Ersatzsicherung
6		30A	Ersatzsicherung
7	ALT-S	5A	Ladestation
8	HEAD_RH(HI) oder HEAD_RH(UPR) oder HEAD(RH)	20A	Rechter Scheinwerfer (Fernlicht)
9	EFI	15A/20A	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem (1MZ-FE: 15A; 2AZ-FE: 20A)
10	HORN	10 A	Hupe, Diebstahlwarnanlage
11	GEFAHR	15A	Notbeleuchtung
12	AM2	30A	Anzeige und Messgerät, SRS-Airbagsystem, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, „IGN“- und „ST“-Sicherungen
13	TEL	5A	Keine Schaltung
14	HEAD_LH(HI) oder HEAD_LH(UPR) oder HEAD(LH)	20A	Linker Scheinwerfer (Fernlicht)
15	RADIO №1	20A	Audiosystem
16	KUPPEL	7,5A	Diebstahlwarnanlage, Tagfahrlichtsystem, Uhr, Verriegelung mit drahtloser Fernbedienung, Zündschlossbeleuchtung, persönliche Beleuchtung, Kofferraumbeleuchtung, elektrisches Monddach, Innenbeleuchtung, Kosmetikspiegelbeleuchtung, Türinnenbeleuchtung, elektrisches Türverriegelungssystem, Innenbeleuchtung der Seitenverkleidung
17	ECU-B	10 A	Tempomat, Antiblockiersystem, SRS-Airbagsystem, Gurtstraffer
18	DRL №2	5A	Tagfahrlicht Nr. 2 5 A: Tagfahrlichtsystem
19	H-LP_LH(LWR)	10 A	Linker Scheinwerfer (Abblendlicht)
20	H-LP_RH(LWR)	10 A	Rechter Scheinwerfer (Abblendlicht)
39	CDS	30A	Elektrische Kühlventilatoren
40	RDI	30A	Elektrische Kühlventilatoren
41	HAUPTSÄCHLICH	40A	Sicherungen „HEAD RH(UPR)“ oder „HEAD(RH)“, „HEAD LH(UPR)“ oder „HEAD(LH)“, „H−LP LH(LWR)“, „H−LP RH(LWR)“.
42	HTR	50A	Sicherungen „AM1“ und „A/C“.
43	T-STK	30A	Verdecksteuerung, Seitenfenstersteuerung
47	ALT	100A	Sicherungen „RDI“ und „CDS“.
48	FL-ABS	60A	Antiblockiersystem



Belegung Sicherungskasten und Relais Toyota Camry | Baujahr 1997-2001

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich hinter dem Ablagefach in der Instrumententafel (auf der Fahrerseite).

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Name	Ampere	Funktion
20	SITZHEIZUNG	20A	1997–2000: Nicht verwendet; 2001: Sitzheizung
21	HEIZUNG	10 A	Klimaanlage, Heckscheibenheizung, Startsystem
22	MESSGERÄT	10 A	Anzeigen und Messgeräte, Rückfahrlichter, Tempomatsystem, Ladesystem, Traktionskontrollsystem, Tagfahrlichtsystem, elektrische Fensterheber, Wartungserinnerungsanzeigen und Warnsummer
23	WISCHER	20A oder 25A	Scheibenwischer und -wascher (1997-1998: 20A; 1999-2001: 25A)
24	SPIEGELHEIZUNG	10 A	Beschlagfreier Außenrückspiegel
25	ECU-IG	15A	Tempomat, Antiblockiersystem, elektrische Antenne, SRS-Airbagsystem, Gurtstraffer, Diebstahlschutzsystem, Schaltsperre, Traktionskontrollsystem, Tagfahrlichtsystem, Verriegelung mit drahtloser Fernbedienung, Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem
26	IGN	5A	Anzeigen und Messgeräte, Ladesystem, SRS-Airbagsystem, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
27	STOPPEN	15A	Bremslichter, Geschwindigkeitsregelanlage, hoch angebrachte Bremsleuchte, Antiblockiersystem, Schaltsperre-Kontrollsystem, Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem
28	SCHWANZ	10 A	Standlicht, Kennzeichenbeleuchtung, Rücklichter, vordere Seitenmarkierungsleuchten, Tagfahrlichtsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
29	STECKDOSE	15A	Steckdose
30	OBD	7,5A	On-Board-Diagnosesystem
31	NEBEL	15A	Keine Schaltung
32	ANLASSER	5A	Messgeräte und Messgeräte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
33	TÜR	25A	1997-1999: Elektrisches Türverriegelungssystem, Diebstahlschutzsystem, Tankklappenkontrollsystem; 2000-2001: Elektrisches Türverriegelungssystem, Diebstahlschutzsystem
34	PANEL	7,5A	Anzeige und Messgerät, Audiosystem, Zigarettenanzünder, Handschuhfachbeleuchtung, Uhr, Steuerung der Instrumententafelbeleuchtung, Wartungserinnerungsanzeigen, Beleuchtung des Bedienfelds der Klimaanlage, Aschenbecherbeleuchtung, Notblinkanlage, Tagfahrlichtsystem, Sitzheizungssteuerungssystem, Heckscheibenheizung, elektronisch gesteuertes Automatikgetriebesystem
35	DREHEN	7,5A	Notbeleuchtung
36	RAD-№2	7,5A	Audiosystem, elektrische Antenne
37	CIG	15A	Zigarettenanzünder, Schaltsperre-Kontrollsystem, elektrische Rückspiegelsteuerung, Diebstahlwarnanlage, elektrisches Türverriegelungssystem, SRS-Airbagsystem, Gurtstraffer, Beschlagheizung für Außenrückspiegel, Klimaanlage
42	DEF	40A	Heckscheibenheizung
43	PWR	30A	Elektrische Fensterhebersteuerung, elektrischer Sitz, elektrisches Schiebedach
44	AM1	40A	1999: Scheinwerferreiniger; 2000-2001: Sicherungen „POWER-OUTLET“, „CIG“, „RAD-№2“, „TURN“, „WIPER“, „ECU-IG“, „GAUGE“ und „HEATER“.

Position des Sicherungskastens im Motorraum

Im Motorraum dieses Toyota Camry befinden sich je nach Version und Ausstattung zwei oder drei Sicherungsblöcke.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	Klimaanlage	10 A	Klimaanlage
2	ERSATZTEIL	10 A	Ersatzteil
3	ERSATZTEIL	15A	Ersatzteil
4	ERSATZTEIL	30A	Ersatzteil
5	ALT-S	5A	Ladestation
6	HEAD (RH-HI) oder HEAD RH (UPR) oder HEAD (RH)	15A oder 20A	Rechter Scheinwerfer (1997-1999: 15A; 2000-2001: 20A)
7	EFI	15A	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
8	HORN	10 A	Hupe, Diebstahlwarnanlage
9	GEFAHR	10A oder 15A	Notblinkanlage (1997–1999: 10 A; 2000–2001: 15 A)
10	AM2	30A	Anzeige und Messgerät, SRS-Airbagsystem, Gurtstraffer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, „IGN“- und „STARTER“-Sicherungen
11	TEL	5A	Keine Schaltung
12	HEAD (LH-HI) oder HEAD LH (UPR) oder HEAD (LH)	15A oder 20A	Linker Scheinwerfer (1997-1999: 15A; 2000-2001: 20A)
13	RADIO №1	20A	Audiosystem
14	KUPPEL	7,5A	Diebstahlwarnanlage, Tagfahrlichtsystem, Uhr, Verriegelung mit drahtlosem Fernbedienungssystem, Zündschlossbeleuchtung, persönliche Beleuchtung, Kofferraumbeleuchtung, elektrisches Schiebedach, Innenbeleuchtung, Kosmetikspiegelbeleuchtung, Türinnenbeleuchtung, elektrisches Türverriegelungssystem
15	ECU-B	7,5A oder 10A	Tempomat, Antiblockiersystem, SRS-Airbagsystem, Gurtstraffer (1997: 7,5 A; 1998-2001: 10 A)
16	DRL №2	5A	Tagfahrlichtsystem
17	HEAD (LH-LO) oder H-LP LH (LWR)	10 A	Linker Scheinwerfer
18	HEAD (RH-LO) oder H-LP RH (LWR)	10 A	Rechter Scheinwerfer
19	A/F HTR	25A	1997: Nicht verwendet; 1998-2001: A/F-Sensor
38	CDS	30A	Elektrische Kühlventilatoren
39	RDI	30A	Elektrische Kühlventilatoren
40	HAUPTSÄCHLICH	40A	Sicherungen „HEAD RH(UPR)“, „HEAD (RH)“, „H-LP RH(LWR)“ und „HEAD (LH)“.
41	HTR	50A	Sicherungen „AM1“ und „A/C“.
45	T-STK oder CDS №2	30A	Keine Schaltung
46	ALT	100A	Sicherungen „RDI“ und „CDS“.
47	FL-ABS	60A	Antiblockiersystem



Belegung Sicherungskasten und Relais Toyota Camry | Baujahr 2002-2006

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich in der Instrumententafel hinter der Abdeckung links vom Lenkrad.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Ampere	Name	Funktion
1	10	ECU-B	ABS, automatische Klimaanlage, automatische Lichtsteuerung, Uhr, Kombinationsanzeige, Tempomat, elektronisch gesteuertes Getriebe und A/T-Anzeige, Motorsteuerung, Wegfahrsperre, Scheinwerfer, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung, Lichtautomatik-Ausschaltsystem, manuelle Klimaanlage, Schiebedach, Multiplex-Kommunikationssystem (BEAN), Navigationssystem, Audiosystem, elektrische Fensterheber, Sicherheitsgurtwarnung, SRS, Diebstahlwarnanlage und Türverriegelungssteuerung, VSC, drahtlose Türverriegelungssteuerung
2	7.5	KUPPEL	Zündschlossbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Kofferraumbeleuchtung, Kosmetikbeleuchtung, Garagentoröffner, Uhr, Außentemperaturanzeige, Multi-Informationsanzeige
3	15	CIG	Zigarettenanzünder
4	5	ECU-ACC	Uhr, Kombinationsanzeige, Multiplex-Kommunikationssystem (BEAN), ferngesteuerter Spiegel
5	10	RAD NR.2	Navigationssystem, Audiosystem
6	15	STECKDOSE	Steckdosen
7	20	RAD Nr. 1	Navigationssystem, Audiosystem
8	10	GAUGE1	Anzeigen und Messgeräte, Uhr, Außentemperaturanzeige, Multi-Informationsdisplay, Shift-Lock-System, Sicherheitsgurt-Erinnerungsleuchten
9	10	ECU-IG	ABS, automatische Lichtsteuerung, Scheinwerfer, Innenbeleuchtung, Schlüsselerinnerung, automatische Lichtabschaltung, Schiebedach, Multiplex-Kommunikationssystem (BEAN), elektrische Fensterheber, Diebstahlschutz und Türverriegelungssteuerung, VSC
10	25	WISCHER	Wischer und Waschmaschine
11	10	HTR	Klimaanlage
12	10	MIR HTR	Außenrückspiegelheizungen
13	5	AM1	Startsystem
14	15	NEBEL	Nebelscheinwerfer vorne
15	15	SONNENSCHIRM	Keine Schaltung
16	10	GAUGE2	Automatischer, blendfreier Innenrückspiegel, Kompass, elektrisches Schiebedach, Rückfahrscheinwerfer, Kontrollleuchten für Automatikgetriebe, automatische Lichtsteuerung, Tempomat
17	10	PANEL	Handschuhfachbeleuchtung, Uhr, Außentemperaturanzeige, Multi-Informationsdisplay, Instrumententafelbeleuchtung, Instrumententafelbeleuchtung, Overdrive-Aus-Kontrollleuchte
18	10	SCHWANZ	Rücklichter, Standlichter, Nummernschildbeleuchtung
19	20	PWR Nr. 4	Elektrisches Fensterheber für den Beifahrer hinten (linke Seite)
20	20	PWR Nr. 2	Türverriegelungssystem für den Beifahrer, elektrisches Fensterheber für den Beifahrer
21	7.5	OBD	On-Board-Diagnosesystem
22	20	SITZ HTR	Sitzheizungen
23	15	WASCHMASCHINE	Scheibenwaschanlage
24	10	FAN RLY	Elektrische Kühlventilatoren
25	15	STOPPEN	Bremslichter, hochmontiertes Bremslicht, Antiblockiersystem, Tempomat
26	5	KRAFTSTOFF OFFEN	Keine Schaltung
27	25	TÜR NR.2	Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, automatisches Türverriegelungssystem, drahtloses Fernbedienungssystem)
28	25	AMPERE	Keine Schaltung
29	20	PWR Nr. 3	Elektrisches Fensterheber für den Beifahrer hinten (rechte Seite)
30	30	PWR-SITZ	Elektrische Sitze
31	30	PWR Nr. 1	Fahrertürverriegelungssystem, elektrische Fensterheber auf der Fahrerseite, elektrisches Schiebedach
32	40	DEF	Heckscheibenheizung
Relais
R1			Nebellichter
R2			Rückleuchten
R3			Zubehörrelais
R4			Heckscheibenheizung
R5			Zündung
R6			Elektrischer Fensterheber

Blinker-Blinkrelais



Position des Sicherungskastens im Motorraum

Dieser befindet sich im Motorraum (linke Seite).

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Ampere	Name	Funktion
1	100	ALT	2AZ-FE (2002-2003): „DEF“, „PWR No.1“, „PWR N0.2“, „PWR N0.3“, „PWR N0.4“, „STOP“, „DOOR NO.2“, „OBD“, „PWR SEAT“, „FUEL OPEN“, „FOG“, „AMP“, „PANEL“, „TAIL“, „AM1“, „CIG“, „POWER POINT“, „RAD NO.2“, „ECU-ACC“, „GAU Sicherungen GE 1“, „GAUGE2“, „ECU-IG“, „WIPER“, „WASHER“, „HTR (10 A)“, „SEAT HTR“ und „SUN-SHADE“.
1	120	ALT	1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): „DEF“, „PWR No.1“, „PWR N0.2“, „PWR N0.3“, „PWR N0.4“, „STOP“, „DOOR NO.2“, „OBD“, „PWR SEAT“, „FUEL OPEN“, „FOG“, „AMP“, „PANEL“, „TAIL“, „AM1“, „CIG“, „POWER POINT“, „RAD NO. Sicherungen 2“, „ECU-ACC“, „GAUGE 1“, „GAUGE2“, „ECU-IG“, „WIPER“, „WASHER“, „HTR (10 A)“, „SEAT HTR“ und „SUN-SHADE“.
2	60	ABS Nr.1	2002–2003: Antiblockiersystem, Fahrzeugschlupfkontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
2	50	ABS Nr.1	2003–2006: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistent
3	15	KOPF LH LVVR	Linker Scheinwerfer (Abblendlicht), Kombinationsanzeige, Nebelscheinwerfer, Multiplex-Kommunikationssystem (BEAN)
4	15	KOPF RH LWR	Rechter Scheinwerfer (Abblendlicht), Multiplex Communication System (BEAN)
5	5	DRL	Tagfahrlichtsystem
6	10	Klimaanlage	Klimaanlage
7	–	–	Nicht benutzt
8	–	–	Nicht benutzt
9	–	–	Nicht benutzt
10	40	HAUPTSÄCHLICH	Sicherungen „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD LH UPR“ und „DRL“.
11	40	ABS Nr.2	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
12	30	RDI	Elektrischer Kühlventilator
13	30	CDS	Elektrischer Kühlventilator
14	50	HTR	Klimaanlage
15	30	ADJ PDL	Elektrisch verstellbare Pedale
16	30	ABS Nr.3	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
17	30	AM2	Startsystem, Sicherungen „IGN“ und „IG2“.
18	10	KOPF LINKS OBEN	Linker Scheinwerfer (Fernlicht)
19	10	KOPF RH OBEN	Rechter Scheinwerfer (Fernlicht)
20	5	ST	Kombinationsanzeige, Anlassen und Zündung
21	5	TEL	Keine Schaltung
22	5	ALT-S	Ladestation
23	15	IGN	Startsystem
24	10	IG2	ABS, Aufladung, Kombinationsanzeige, Tempomat, elektronisch gesteuertes Getriebe und A/T-Anzeige, Motorsteuerung, Sicherheitsgurtwarnung, SRS, VSC
25	25	TÜR1	Multiplex-Kommunikationssystem (BEAN), Diebstahlschutz und Türschlosssteuerung, drahtlose Türschlosssteuerung
26	20	EFI	Tempomat, elektronisch gesteuertes Getriebe und A/T-Anzeige, Motorsteuerung
27	10	HORN	Hörner
28	30	DCC	Sicherungen „ECU-B“, „RAD No.1“ und „DOME“.
29	25	A/F	Motorsteuerung
30	–	–	Nicht benutzt
31	10	ETCS	Tempomat, Motorsteuerung
32	15	HAZ	Blinker und Warnblinklicht
Relais
R1			Nicht benutzt
R2			Nicht benutzt
R3			Tagfahrlichtsystem (Nr.2)
R4			Tagfahrlichtsystem (Nr.3)
R5			Elektrischer Kühlventilator (Nr.2)
R6			Tagfahrlichtsystem (Nr.4)
R7			Elektrisch verstellbare Pedale
R8			Elektrischer Kühlventilator (Nr. 3)
R9			MG CLT
R10			Motorsteuerung (Luft-Kraftstoff-Verhältnissensor)
R11			Klimaanlage
R12			Starten und Zünden
R13			Scheinwerfer
R14			Elektrischer Kühlventilator (Nr. 1)
R15			VSV (Kanister-geschlossenes Ventil)
R16			Hörner
R17			Motorsteuerungsmodul

Zusätzlicher Sicherungskasten

Dieser befindet sich vor der Batterie.





Nr.	Ampere	Name	Funktion
1	7.5	ABS Nr. 4	Antiblockiersystem, Fahrzeugschlupfkontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
Relais
R1			Nicht benutzt
R2			ABS-SCHNITT
R3			ABS MTR



Belegung Sicherungskasten und Relais Toyota Camry | Baujahr 2007-2011

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite) unter der Abdeckung.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	RR TÜR RECHTS	25	Elektrischer Fensterheber hinten rechts
2	RR TÜR LINKS	25	Elektrischer Fensterheber hinten links
3	KRAFTSTOFF OPN	7.5	Keine Schaltung
4	FR NEBEL	15	Nebelscheinwerfer vorne
5	OBD	7.5	On-Board-Diagnosesystem
6	ECU-B Nr. 2	7.5	Elektrische Fensterheber
7	STOPPEN	10	Bremslichter, hochmontierte Bremsleuchte, Schaltsperren-Steuerungssystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Hauptkarosserie-ECU, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem, elektronisches Drosselklappenkontrollsystem
8	TI&TE	30	Keine Schaltung
9	–	–	Nicht benutzt
10	AM1	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
11	Klimaanlage	7.5	Klimaanlage
12	PWR	25	Elektrische Fensterheber
13	TÜR NR.2	25	Hauptkörper-ECU
14	S/DACH	30	Monddach
15	SCHWANZ	15	Vordere Seitenmarkierungs-/Standlichter, Brems-/Rücklichter, hintere Seitenmarkierungslichter, Nummernschildbeleuchtung, Rückfahrlichter, vordere Blinkerleuchten, Hauptkarosserie-ECU
16	PANEL	7.5	Navigationssystem, Sitzheizung, Notblinker, Klimaanlage, Audiosystem, Uhr, Handschuhfachbeleuchtung, Instrumententafelbeleuchtung, Lenkschalter, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem
17	ECU IG Nr. 1	10	Hauptkarosserie-ECU, Scheibenwischer und -wascher, Schiebedach, Reifendruck-Warnsystem, elektrische Kühlventilatoren, automatischer Blendschutz im Innenrückspiegel, Navigationssystem
18	ECU IG Nr. 2	7.5	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistent, Schaltsperre-Kontrollsystem, Automatikgetriebe, Tempomat
19	Klimaanlage Nr. 2	10	Klimaanlage, Heckscheibenheizung
20	WASCHEN	10	Scheibenwischer und Waschmaschine
21	S-HTR	20	Sitzheizungen
22	Messgerät Nr. 1	10	Notblinker, Ladesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Rückfahrlichter
23	In Bearbeitung	25	Scheibenwischer und Waschmaschine
24	H-LP LVL	7.5	Keine Schaltung
25	INJ	15	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem
26	IGN	10	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Diebstahlschutzsystem, SRS-Airbagsystem, Lenkschlosssystem, Beifahrer-Insassenklassifizierungssystem, Smart-Key-System, elektronisches Drosselklappensteuerungssystem
27	Messgerät Nr. 2	7.5	Messgeräte und Messgeräte, Multi-Informationsdisplay, Uhr
28	ECU-ACC	7.5	Uhr, Hauptgehäuse-ECU, Schaltsperren-Steuerungssystem, Außenrückspiegel, Smart-Key-System
29	CIG	20	Steckdose
30	PWR-AUSGANG	20	Steckdose
31	RADIO Nr.2	7.5	Audiosystem, Navigationssystem
32	MIR HTR	10	Scheibenheizung für Außenrückspiegel





Nr.	Name	Ampere	Funktion
1	P/SITZ	30	Elektrische Sitze
2	LEISTUNG	30	Elektrische Fensterheber
Relais
R1			Nebellichter
R2			Rückleuchten
R3			Zubehörrelais
R4			Elektrischer Fensterheber
R5			IG1-Relais

Standort des Sicherungskastens im Motorraum

Dieser befindet sich im Motorraum (linke Seite).

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	–	–	Nicht benutzt
2	RR NEBEL	10	Nebelschlussleuchte
3	FR DEF	15
4	–	–	Nicht benutzt
5	AM2	7.5	Startsystem
6	ALT-S	7.5	Ladestation
7	MAYDAY/TEL	7.5	Keine Schaltung
8	–	–	Nicht benutzt
9	EFI2	30	2AR-FE (2009–2011): Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
10	E-ACM	10	2GR-FE: Kein Schaltkreis
11	ETCS	10	Elektronisches Drosselklappensteuerungssystem
12	HAZ	15	Blinker, Anzeige und Messgeräte
13	IG2	20	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, GAUGE NO.2, IGN, INJ
14	STR-SPERRE	20	Lenksperrsystem
15	KUPPEL	10	Anzeigen und Messgeräte, Kosmetikbeleuchtung, Kofferraumbeleuchtung, Zündschlossbeleuchtung, Innenbeleuchtung an den Türen, Innenbeleuchtung, persönliche Beleuchtung, Uhr, Smart-Key-System
16	ECU-B Nr. 1	10	Drahtloses Fernbedienungssystem, Klassifizierungssystem für Beifahrer, Hauptkarosserie-ECU, Fahrzeugstabilitätskontrollsystem
17	RADIO Nr. 1	15	Audiosystem, Navigationssystem
18	TÜR NR.1	25	Hauptkörper-ECU
19	–	–	–
20	AMPERE	25	Audiosystem
21	EFI HAUPT	30	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisches Drosselklappensteuersystem, Hauptgehäuse-ECU, Sicherungen „EFI NO.2“ und „EFI NO.3“.
22	–	–	Nicht benutzt
23	EFI Nr. 3	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
24	EFI Nr.2	15	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
25	GESCHOREN	7.5	Horn
26	A/F	20	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
27	MPX-B	10	Messgeräte und Messgeräte
28	EFI Nr. 1	10	Diebstahlschutzsystem, Smart-Key-System, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisches Drosselklappensteuerungssystem
29	HORN	10	Hörner
30	H-LP (RL)	15	Rechter Scheinwerfer (Abblendlicht)
31	H-LP (LL)	15	Linker Scheinwerfer (Abblendlicht)
32	H-LP(RH)	15	Rechter Scheinwerfer (Fernlicht)
33	H-LP (LH)	15	Linker Scheinwerfer (Fernlicht)
34	HTR	50	Klimaanlage
35	ABS Nr. 1	50	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
36	VENTILATOR HAUPT	50	2GR-FE: Elektrische Kühlventilatoren
37	ABS Nr. 2	30	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
38	RR DEF	50	Heckscheibenheizung, Sicherung „MIR HTR“.
39	RR PWR SITZ	30	Keine Schaltung
40	H-LP CLN	30	Keine Schaltung
41	CDS-FAN	40	2AR-FE: Elektrische Kühlventilatoren
42	RDI-LÜFTER	40	2AR-FE: Elektrische Kühlventilatoren
43	MSB	30	Keine Schaltung
44	ALT	120	„RR FOG“, „FR DEF“, „AM2“, „ALT-S“, „MAYDAY/TEL“, „E-ACM“, „ETCS“, „HAZ“, „IG2“, „STR LOCK“, „DOME“, „ECU-B NO.1“, „RADIO NO.1“, „EFI MAIN“, „AMP“, „DOOR NO.1“, „EFI NO.3“, „EFI NO.2“, „S-HORN“, „A/F“, „MPX-B“, „EFI NO.1“. Sicherungen „, „HORN“, „H-LP(RL)“, „H-LP(LL)“, „H-LP(RH)“, „H-LP(LH)“, „HTR“, „ABS NO.1“, „FAN MAIN“, „ABS NO.2“, „RR DEF“, „RR PWR SEAT“, „H-LP CLN“, „CDS FAN“, „RDI FAN“, „MSB“, „ALT“ und „ST/AM2“.
45	–	–	Nicht benutzt
46	–	–	Nicht benutzt
47	–	–	Nicht benutzt
48	ST/AM2	30	Startsystem, GAUGE NO.2, IGN, INJ
Relais
R1			VSC Nr.2
R2			VSC Nr. 1
R3			2AZ-FE: Elektrischer Kühlventilator (NR. 1)
R4			2AZ-FE: Elektrischer Kühlventilator (Nr. 3)
R5			2AZ-FE: Elektrischer Kühlventilator (Nr. 2) 2GR-FE: Elektrischer Kühlventilator
R6			Anlasser
R7			Zündung
R8			MGC-Relais
R9			ST CUT-Relais
R10			Heckscheibenheizung



Belegung Sicherungskasten und Relais Toyota Camry | Baujahr 2012-2017

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich im Armaturenbrett (auf der Fahrerseite) unter der Abdeckung.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	ECU-IG1 Nr.2	10	Schaltsperre-Steuerungssystem, Sitzheizung, Smart-Key-System, Reifendruck-Warnsystem, drahtlose Fernbedienung, Multiplex-Kommunikationssystem, Audiosystem, Navigationssystem, Schiebedach, automatischer Blendschutz im Innenrückspiegel
2	ECU-IG1 Nr. 1	10	Fahrzeugstabilitätskontrollsystem, elektrische Kühlgebläse, Lenksensor, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Ladesystem, Heckscheibenheizung, Außenspiegelheizung, Toter-Winkel-Monitor
3	PANEL	10	Schalterbeleuchtung, Klimaanlage, Schalthebelbeleuchtung, Handschuhfachbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Audiosystem, Navigationssystem
4	SCHWANZ	15	Standlichter, Seitenmarkierungsleuchten, Rücklichter, Kennzeichenbeleuchtung, Nebelscheinwerfer
5	EPS-IG1	7.5	Elektrische Servolenkung
5	TÜR R/R	20	Elektrische Fensterheber hinten rechts
6	ECU-IG1 Nr. 3	7.5	Überwachung des toten Winkels
6	TÜR V/L	20	Elektrische Fensterheber vorn links, Steuergerät für Außenspiegelsteuerung
7	S/HTR&FAN F/L	10	Sitzheizungen
7	TÜR R/L	20	Elektrische Fensterheber hinten links
8	H-LP LVL	7.5	Automatisches Leuchtweitenregulierungssystem
9	WASCHMASCHINE	10	Scheibenwischer und Waschmaschine
10	Klimaanlage-IG1	7.5	Klimaanlage
11	WISCHER	25	Scheibenwischer und Waschmaschine
12	BKUP LP	7.5	Rückfahrscheinwerfer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe, Audiosystem, Navigationssystem
13	TÜR NR.1	30	Elektrische Fensterheber
14	WISCHER-S	5	Keine Schaltung
14	EPS-IG1	7.5	Elektrische Servolenkung
15	P/OUTLET RR	20	Steckdose
16	SFT LOCK-ACC	5	Schaltsperre-Steuerungssystem
17	TÜR R/R	20	Elektrische Fensterheber hinten rechts
17	S./HTR&FAN V/R	10	Sitzheizung (vorne rechts)
18	TÜR R/L	20	Elektrische Fensterheber hinten links
18	S/HTR&FAN F/L	10	Sitzheizung (vorne links)
19	OBD	10	On-Board-Diagnosesystem
20	ECU-B Nr. 2	10	Intelligentes Schlüsselsystem, Reifendruckwarnsystem
21	TÜR NR.2	20	Elektrische Fensterheber
22	AM1	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem, Startersystem
23	STOPPEN	7.5	Rücklichter, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Fahrzeugstabilitätskontrollsystem, Antiblockiersystem, elektronisch gesteuertes Getriebe, oben angebrachtes Bremslicht, Smart-Key-System, Schaltsperre-Kontrollsystem
24	P/SEAT RR	30	Keine Schaltung
25	Klimaanlage-B	7.5	Klimaanlage
26	S/DACH	10	Monddach
27	P/SITZ FR	30	Elektrische Sitze
28	PSB	30	Keine Schaltung
29	D/L-AM1	20	Multiplex-Kommunikationssystem, elektrisches Türschloss, Kofferraumöffnerschalter
30	TI&TE	20	Keine Schaltung
31	A/B	10	Klassifizierungssystem für Beifahrer, SRS-Airbagsystem
32	ECU-IG2 Nr. 1	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem
33	ECU-IG2 Nr. 2	7.5	Intelligentes Schlüsselsystem, Toter-Winkel-Monitor
34	CIG&P/STECKDOSE	15	Steckdose
35	ECU-ACC	7.5	Uhr, Außenspiegel, Multiplex-Kommunikationssystem, Audiosystem, Navigationssystem
36	S/HTR&FAN FI R	10	Sitzheizungen
37	S/HTR RR	20	Keine Schaltung
38	TÜR V/R	10	Elektrische Fensterheber vorn rechts, Steuergerät für Außenspiegelsteuerung
39	ECU-IG1 Nr. 3	7.5	Keine Schaltung

Position des Sicherungskastens im Motorraum

Dieser befindet sich im Motorraum (linke Seite).

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	METER-IG2	5	Spurweite und Meter
2	FAN	50	2GR-FE: Elektrische Kühlventilatoren
3	H-LPCLN	30	Keine Schaltung
4	HTR	50	Klimaanlage
5	ALT	120	Ladestation
6	ABS Nr. 2	30	Fahrzeugstabilitätskontrollsystem
7	ST/AM2	30	Startersystem, ECU-IG2 Nr. 1, A/B, ECU-IG2 Nr.2
8	H-LP-MAIN	30	H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, Scheinwerfer (Abblendlicht)
9	ABS Nr. 1	50	Fahrzeugstabilitätskontrollsystem
10	EPS	80	Elektrische Servolenkung
11	GESCHOREN	7.5	GESCHOREN
12	HORN	10	Hörner
13	EFI Nr.2	15	Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe
14	EFI Nr. 3	7.5	2AR-FE: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem
14	EFI Nr. 3	10	2GR-FE: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem
15	INJ	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequenzielles Mehrkanal-Kraftstoffeinspritzsystem
16	ECU-IG2 Nr. 3	7.5	Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, Lenkschlosssystem, elektronisch gesteuertes Getriebe
17	IGN	15	Startersystem
18	D/L-AM2	20	Keine Schaltung
19	IG2-HAUPT	25	IGN, INJ, METER-IG2, ECU-IG2 Nr. 3, A/B, ECU-IG2 Nr. 2, ECU-IG2 Nr. 1
20	ALT-S	7.5	Ladestation
21	MAIFEIERTAG	5	MAIFEIERTAG
22	TURN&HAZ	15	Blinker, Notblinker, Anzeige und Messgeräte
23	STRG-SPERRE	10	Lenksperrsystem
24	AMPERE	15	Audiosystem
25	H-LP LH-LO	15	Halogenscheinwerfer: Linker Scheinwerfer (Abblendlicht), manuelle Leuchtweitenregulierung
25	H-LP LH-LO	20	Entladungsscheinwerfer: Linker Scheinwerfer (Abblendlicht), manuelle Leuchtweitenregulierung
26	H-LP RH-LO	15	Halogenscheinwerfer: Rechter Scheinwerfer (Abblendlicht)
26	H-LP RH-LO	20	Entladungsscheinwerfer: Rechter Scheinwerfer (Abblendlicht)
27	MNL H-LP LVL	7.5	Entladungsscheinwerfer: Manuelles Leuchtweitenregulierungssystem
28	EFI-HAUPT NR.1	30	Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, EFI Nr. 2, EFI Nr. 3, A/F-Sensor
29	SCHLAU	5	Keine Schaltung
30	ETCS	10	Elektronisches Drosselklappensteuerungssystem
31	ABSCHLEPPEN	20	Keine Schaltung
32	EFI Nr. 1	7.5	Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe
33	EFI-HAUPT NR.2	20	2AR-FE: A/F-Sensor
33	A/F	20	2GR-FE: A/F-Sensor
34	AM 2	7.5	Intelligentes Schlüsselsystem
35	RADIO-B	20	Audiosystem, Navigationssystem
36	KUPPEL	7.5	Uhr, Schminktischbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung an den Türen
37	ECU-B Nr. 1	10	Multiplex-Kommunikationssystem, Smart-Key-System, Messgeräte und Messgeräte, Reifendruck-Warnsystem, drahtlose Fernbedienung, Lenksensor, Klassifizierungssystem für Beifahrer, Toter-Winkel-Monitor



Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)



Weitere Artikel zum Toyota Camry
